Вузол з’єднання стояка та плити в складених фундаментах під опори лінії електропередач

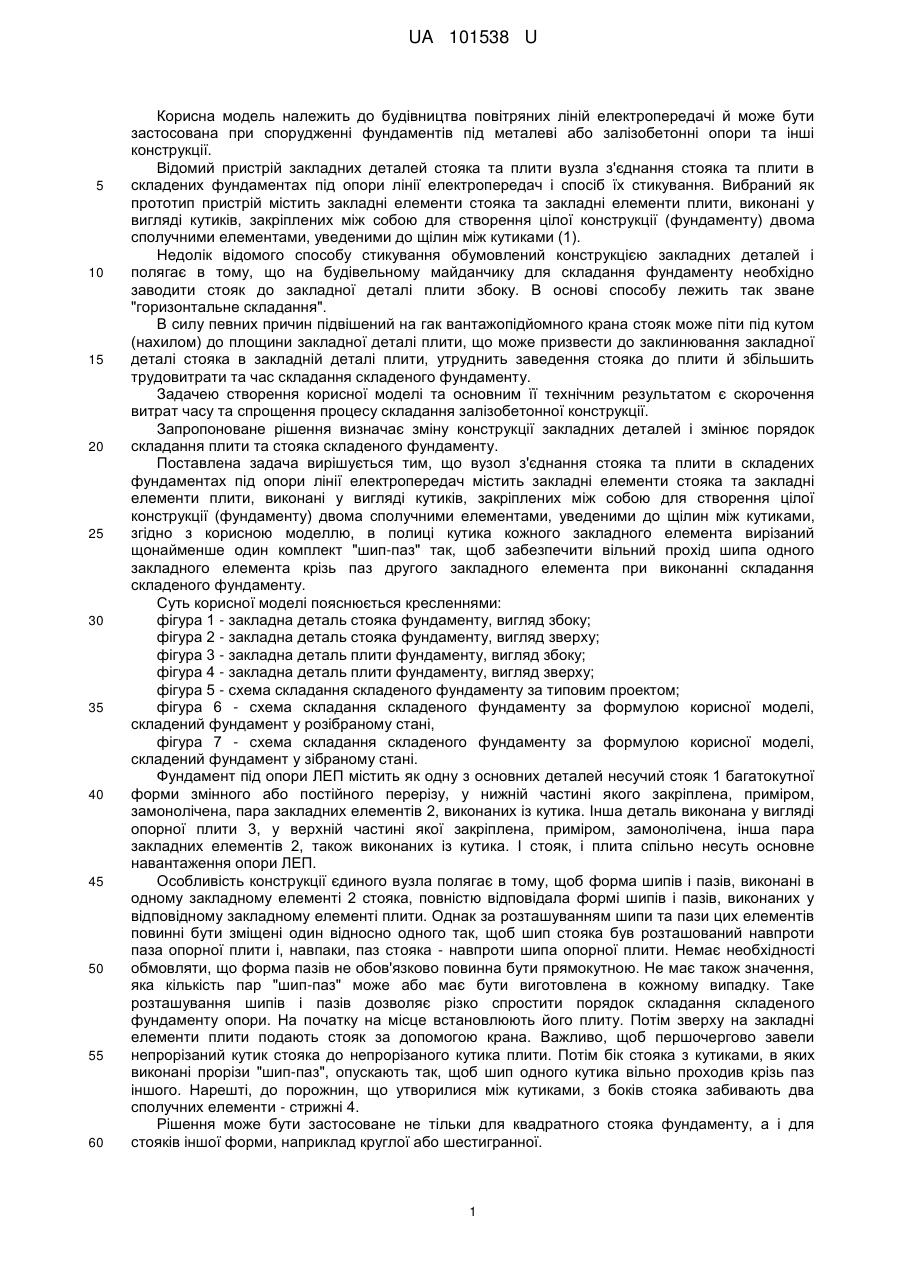

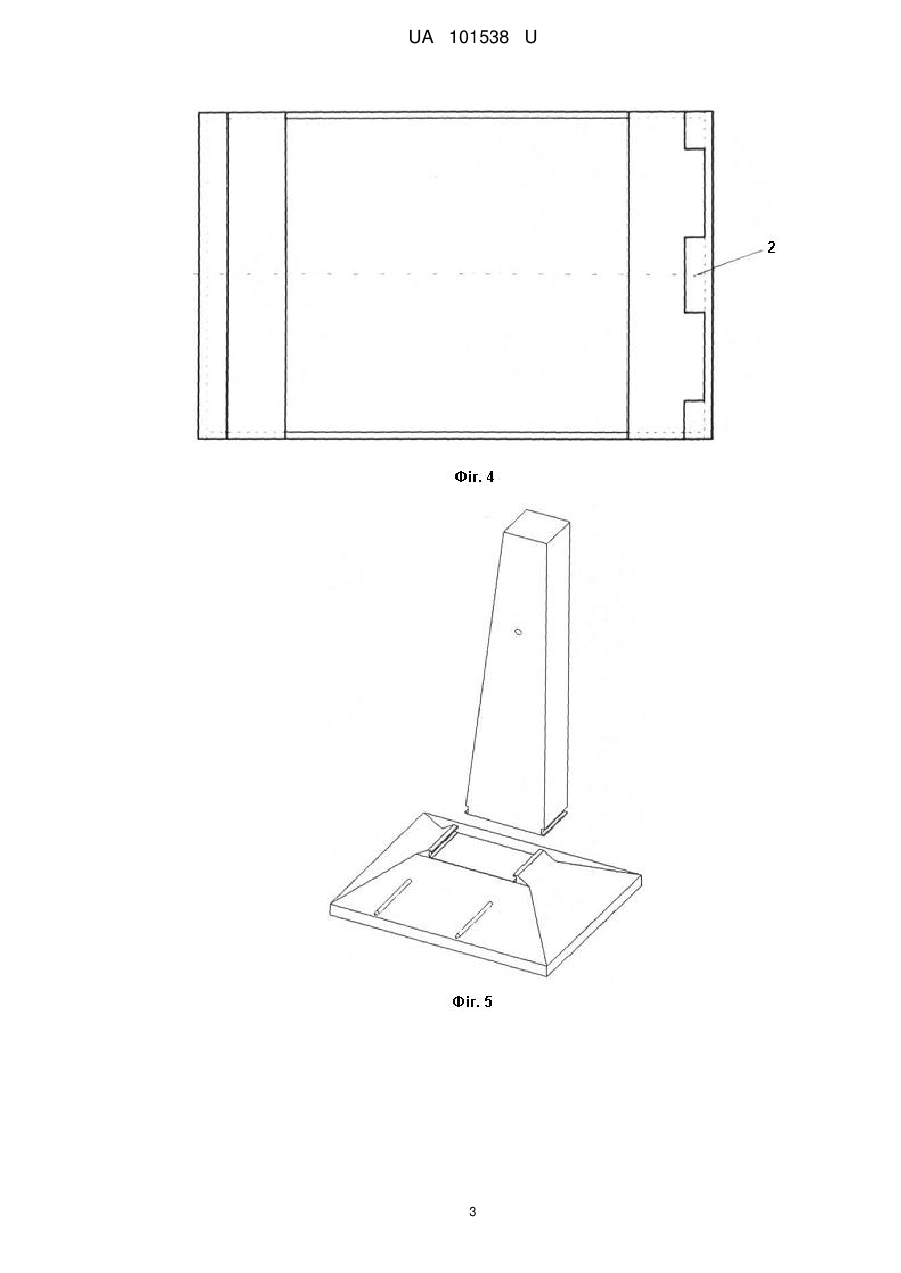

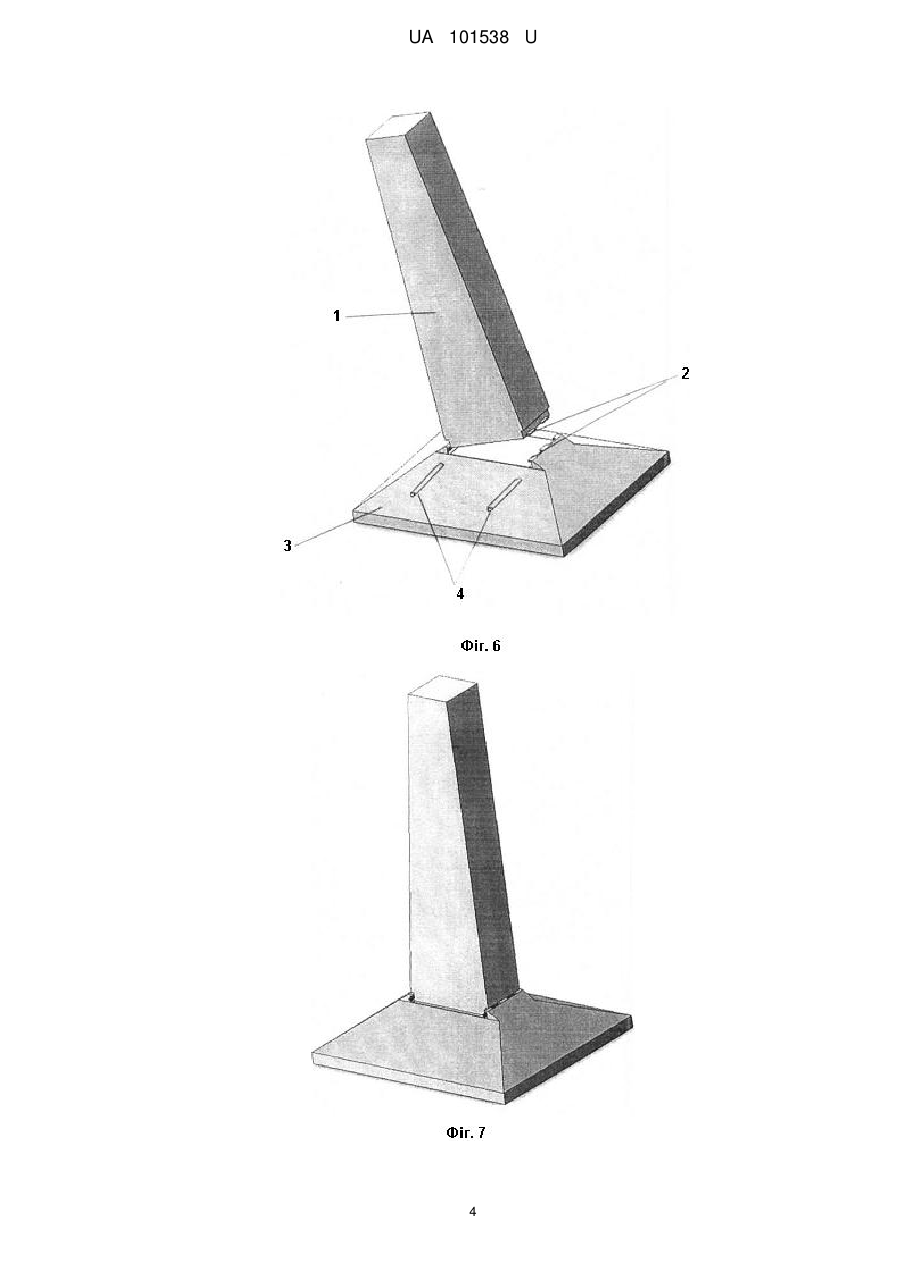

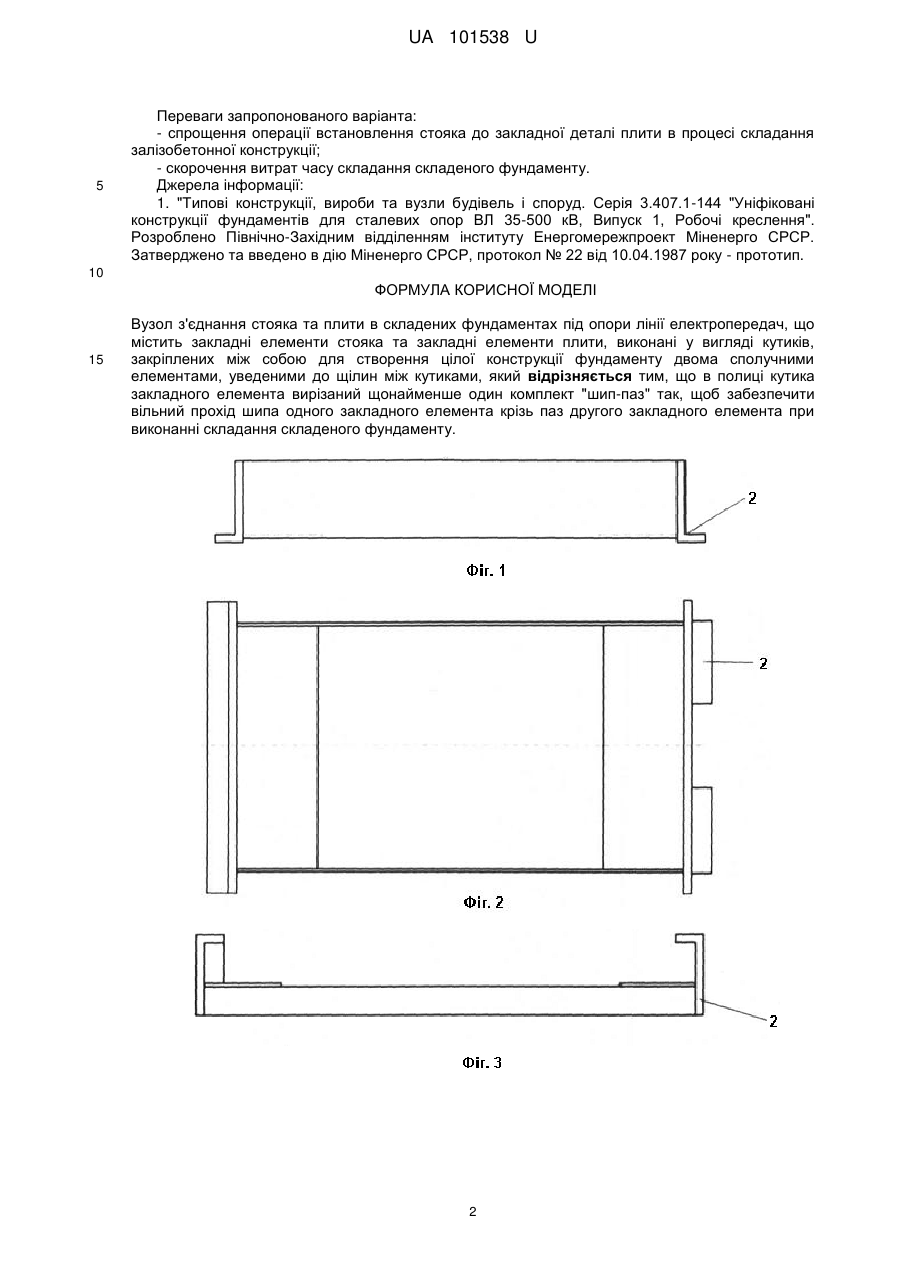

Реферат: Вузол з'єднання стояка та плити в складених фундаментах під опори лінії електропередач містить закладні елементи стояка та закладні елементи плити, виконані у вигляді кутиків, закріплених між собою для створення цілої конструкції фундаменту двома сполучними елементами, уведеними до щілин між кутиками. В полиці кутика закладного елемента вирізаний щонайменше один комплект "шип-паз" так, щоб забезпечити вільний прохід шипа одного закладного елемента крізь паз другого закладного елемента при виконанні складання складеного фундаменту. UA 101538 U (12) UA 101538 U UA 101538 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва повітряних ліній електропередачі й може бути застосована при спорудженні фундаментів під металеві або залізобетонні опори та інші конструкції. Відомий пристрій закладних деталей стояка та плити вузла з'єднання стояка та плити в складених фундаментах під опори лінії електропередач і спосіб їх стикування. Вибраний як прототип пристрій містить закладні елементи стояка та закладні елементи плити, виконані у вигляді кутиків, закріплених між собою для створення цілої конструкції (фундаменту) двома сполучними елементами, уведеними до щілин між кутиками (1). Недолік відомого способу стикування обумовлений конструкцією закладних деталей і полягає в тому, що на будівельному майданчику для складання фундаменту необхідно заводити стояк до закладної деталі плити збоку. В основі способу лежить так зване "горизонтальне складання". В силу певних причин підвішений на гак вантажопідйомного крана стояк може піти під кутом (нахилом) до площини закладної деталі плити, що може призвести до заклинювання закладної деталі стояка в закладній деталі плити, утруднить заведення стояка до плити й збільшить трудовитрати та час складання складеного фундаменту. Задачею створення корисної моделі та основним її технічним результатом є скорочення витрат часу та спрощення процесу складання залізобетонної конструкції. Запропоноване рішення визначає зміну конструкції закладних деталей і змінює порядок складання плити та стояка складеного фундаменту. Поставлена задача вирішується тим, що вузол з'єднання стояка та плити в складених фундаментах під опори лінії електропередач містить закладні елементи стояка та закладні елементи плити, виконані у вигляді кутиків, закріплених між собою для створення цілої конструкції (фундаменту) двома сполучними елементами, уведеними до щілин між кутиками, згідно з корисною моделлю, в полиці кутика кожного закладного елемента вирізаний щонайменше один комплект "шип-паз" так, щоб забезпечити вільний прохід шипа одного закладного елемента крізь паз другого закладного елемента при виконанні складання складеного фундаменту. Суть корисної моделі пояснюється кресленнями: фігура 1 - закладна деталь стояка фундаменту, вигляд збоку; фігура 2 - закладна деталь стояка фундаменту, вигляд зверху; фігура 3 - закладна деталь плити фундаменту, вигляд збоку; фігура 4 - закладна деталь плити фундаменту, вигляд зверху; фігура 5 - схема складання складеного фундаменту за типовим проектом; фігура 6 - схема складання складеного фундаменту за формулою корисної моделі, складений фундамент у розібраному стані, фігура 7 - схема складання складеного фундаменту за формулою корисної моделі, складений фундамент у зібраному стані. Фундамент під опори ЛЕП містить як одну з основних деталей несучий стояк 1 багатокутної форми змінного або постійного перерізу, у нижній частині якого закріплена, приміром, замонолічена, пара закладних елементів 2, виконаних із кутика. Інша деталь виконана у вигляді опорної плити 3, у верхній частині якої закріплена, приміром, замонолічена, інша пара закладних елементів 2, також виконаних із кутика. І стояк, і плита спільно несуть основне навантаження опори ЛЕП. Особливість конструкції єдиного вузла полягає в тому, щоб форма шипів і пазів, виконані в одному закладному елементі 2 стояка, повністю відповідала формі шипів і пазів, виконаних у відповідному закладному елементі плити. Однак за розташуванням шипи та пази цих елементів повинні бути зміщені один відносно одного так, щоб шип стояка був розташований навпроти паза опорної плити і, навпаки, паз стояка - навпроти шипа опорної плити. Немає необхідності обмовляти, що форма пазів не обов'язково повинна бути прямокутною. Не має також значення, яка кількість пар "шип-паз" може або має бути виготовлена в кожному випадку. Таке розташування шипів і пазів дозволяє різко спростити порядок складання складеного фундаменту опори. На початку на місце встановлюють його плиту. Потім зверху на закладні елементи плити подають стояк за допомогою крана. Важливо, щоб першочергово завели непрорізаний кутик стояка до непрорізаного кутика плити. Потім бік стояка з кутиками, в яких виконані прорізи "шип-паз", опускають так, щоб шип одного кутика вільно проходив крізь паз іншого. Нарешті, до порожнин, що утворилися між кутиками, з боків стояка забивають два сполучних елементи - стрижні 4. Рішення може бути застосоване не тільки для квадратного стояка фундаменту, а і для стояків іншої форми, наприклад круглої або шестигранної. 1 UA 101538 U 5 Переваги запропонованого варіанта: - спрощення операції встановлення стояка до закладної деталі плити в процесі складання залізобетонної конструкції; - скорочення витрат часу складання складеного фундаменту. Джерела інформації: 1. "Типові конструкції, вироби та вузли будівель і споруд. Серія 3.407.1-144 "Уніфіковані конструкції фундаментів для сталевих опор ВЛ 35-500 кВ, Випуск 1, Робочі креслення". Розроблено Північно-Західним відділенням інституту Енергомережпроект Міненерго СРСР. Затверджено та введено в дію Міненерго СРСР, протокол № 22 від 10.04.1987 року - прототип. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Вузол з'єднання стояка та плити в складених фундаментах під опори лінії електропередач, що містить закладні елементи стояка та закладні елементи плити, виконані у вигляді кутиків, закріплених між собою для створення цілої конструкції фундаменту двома сполучними елементами, уведеними до щілин між кутиками, який відрізняється тим, що в полиці кутика закладного елемента вирізаний щонайменше один комплект "шип-паз" так, щоб забезпечити вільний прохід шипа одного закладного елемента крізь паз другого закладного елемента при виконанні складання складеного фундаменту. 2 UA 101538 U 3 UA 101538 U 4 UA 101538 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
