Футляр для сірникової коробки

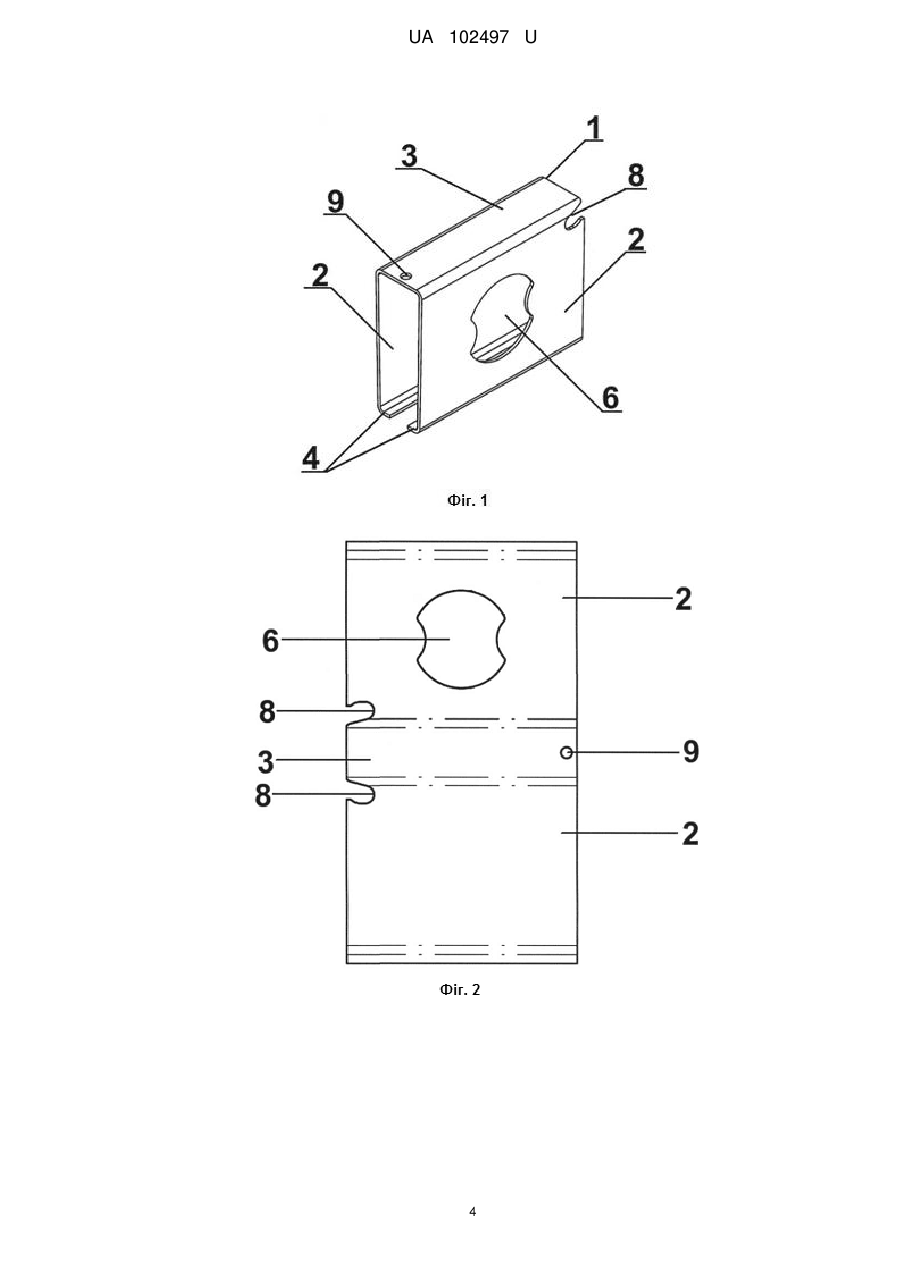

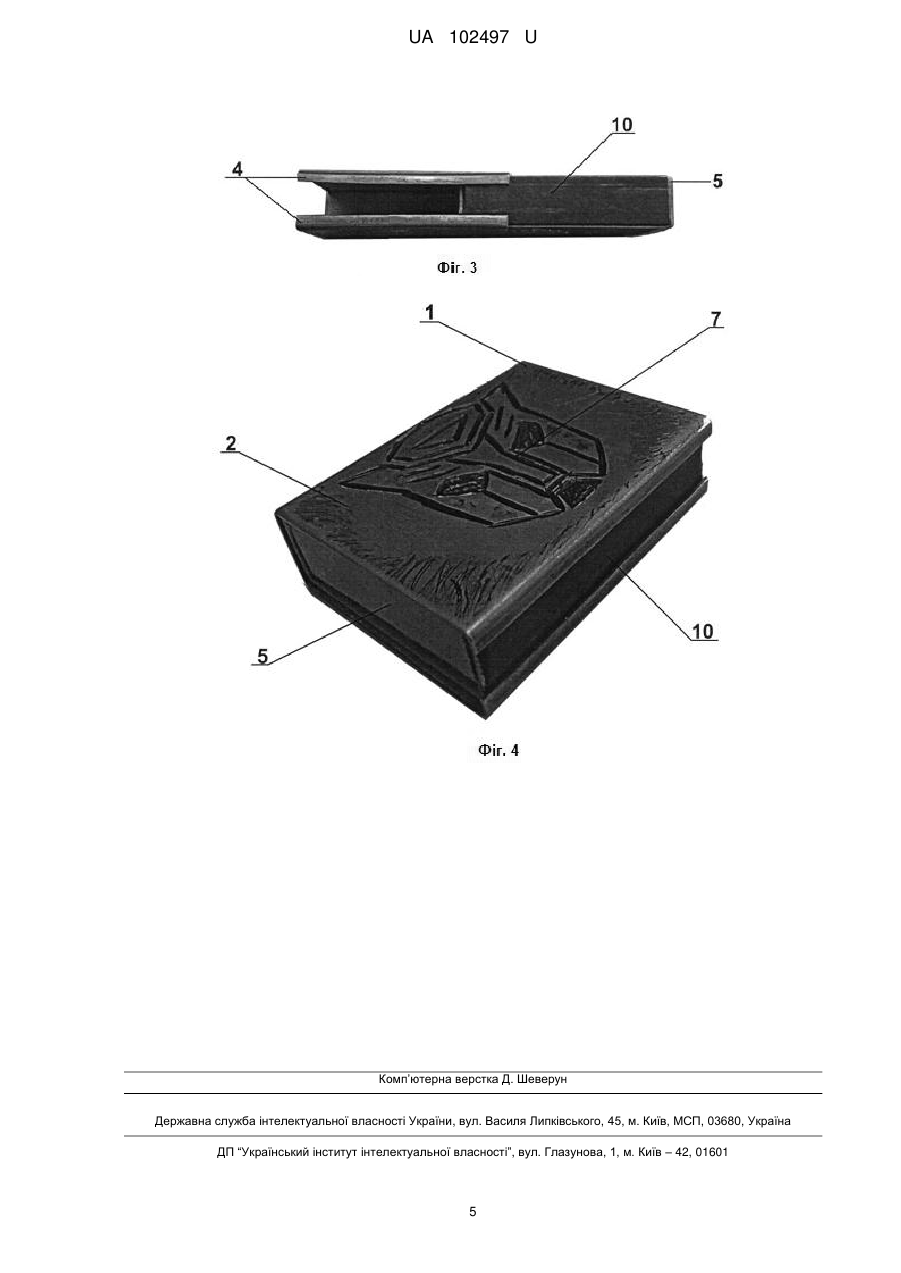

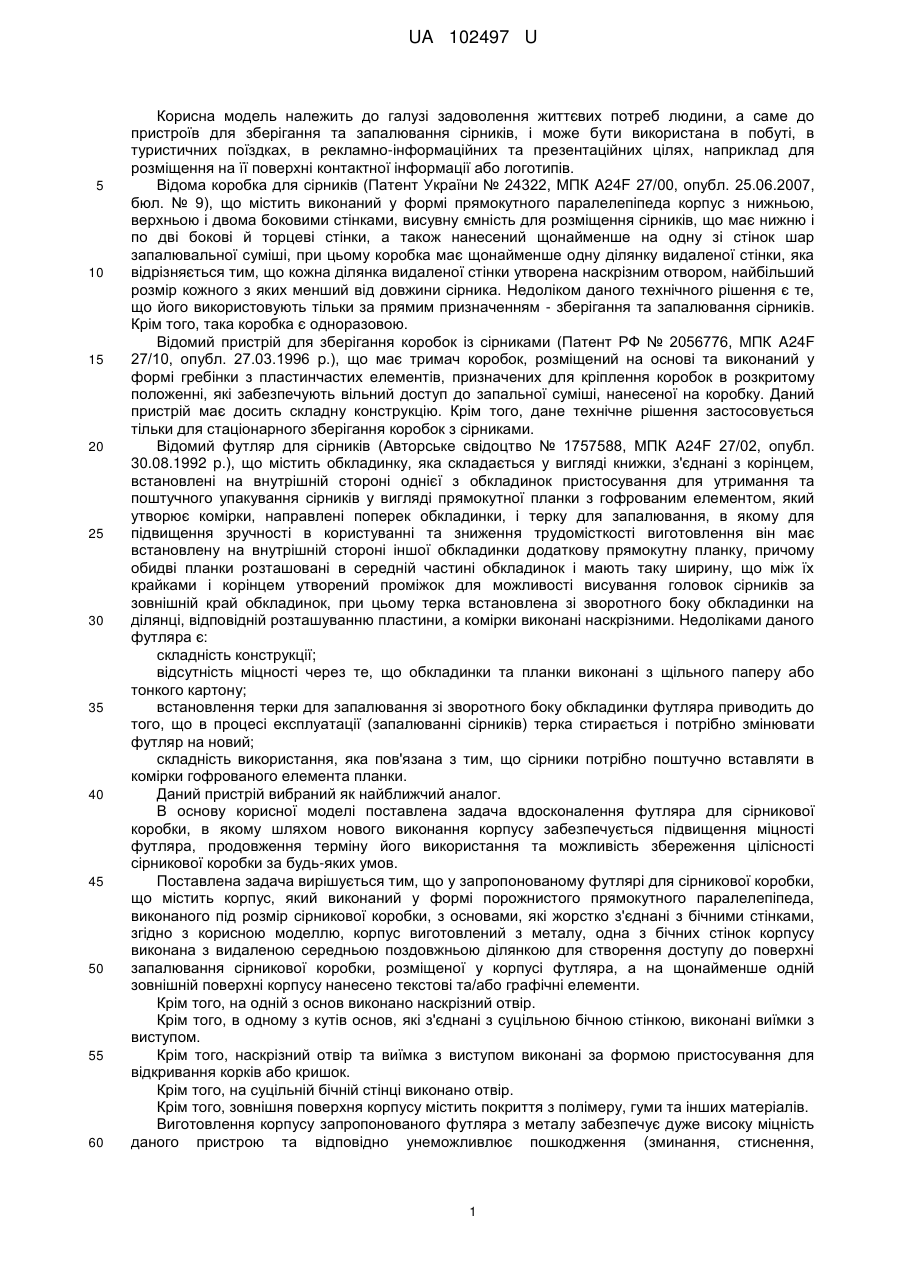

Реферат: UA 102497 U UA 102497 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі задоволення життєвих потреб людини, а саме до пристроїв для зберігання та запалювання сірників, і може бути використана в побуті, в туристичних поїздках, в рекламно-інформаційних та презентаційних цілях, наприклад для розміщення на її поверхні контактної інформації або логотипів. Відома коробка для сірників (Патент України № 24322, МПК A24F 27/00, опубл. 25.06.2007, бюл. № 9), що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесений щонайменше на одну зі стінок шар запалювальної суміші, при цьому коробка має щонайменше одну ділянку видаленої стінки, яка відрізняється тим, що кожна ділянка видаленої стінки утворена наскрізним отвором, найбільший розмір кожного з яких менший від довжини сірника. Недоліком даного технічного рішення є те, що його використовують тільки за прямим призначенням - зберігання та запалювання сірників. Крім того, така коробка є одноразовою. Відомий пристрій для зберігання коробок із сірниками (Патент РФ № 2056776, МПК A24F 27/10, опубл. 27.03.1996 p.), що має тримач коробок, розміщений на основі та виконаний у формі гребінки з пластинчастих елементів, призначених для кріплення коробок в розкритому положенні, які забезпечують вільний доступ до запальної суміші, нанесеної на коробку. Даний пристрій має досить складну конструкцію. Крім того, дане технічне рішення застосовується тільки для стаціонарного зберігання коробок з сірниками. Відомий футляр для сірників (Авторське свідоцтво № 1757588, МПК A24F 27/02, опубл. 30.08.1992 p.), що містить обкладинку, яка складається у вигляді книжки, з'єднані з корінцем, встановлені на внутрішній стороні однієї з обкладинок пристосування для утримання та поштучного упакування сірників у вигляді прямокутної планки з гофрованим елементом, який утворює комірки, направлені поперек обкладинки, і терку для запалювання, в якому для підвищення зручності в користуванні та зниження трудомісткості виготовлення він має встановлену на внутрішній стороні іншої обкладинки додаткову прямокутну планку, причому обидві планки розташовані в середній частині обкладинок і мають таку ширину, що між їх крайками і корінцем утворений проміжок для можливості висування головок сірників за зовнішній край обкладинок, при цьому терка встановлена зі зворотного боку обкладинки на ділянці, відповідній розташуванню пластини, а комірки виконані наскрізними. Недоліками даного футляра є: складність конструкції; відсутність міцності через те, що обкладинки та планки виконані з щільного паперу або тонкого картону; встановлення терки для запалювання зі зворотного боку обкладинки футляра приводить до того, що в процесі експлуатації (запалюванні сірників) терка стирається і потрібно змінювати футляр на новий; складність використання, яка пов'язана з тим, що сірники потрібно поштучно вставляти в комірки гофрованого елемента планки. Даний пристрій вибраний як найближчий аналог. В основу корисної моделі поставлена задача вдосконалення футляра для сірникової коробки, в якому шляхом нового виконання корпусу забезпечується підвищення міцності футляра, продовження терміну його використання та можливість збереження цілісності сірникової коробки за будь-яких умов. Поставлена задача вирішується тим, що у запропонованому футлярі для сірникової коробки, що містить корпус, який виконаний у формі порожнистого прямокутного паралелепіпеда, виконаного під розмір сірникової коробки, з основами, які жорстко з'єднані з бічними стінками, згідно з корисною моделлю, корпус виготовлений з металу, одна з бічних стінок корпусу виконана з видаленою середньою поздовжньою ділянкою для створення доступу до поверхні запалювання сірникової коробки, розміщеної у корпусі футляра, а на щонайменше одній зовнішній поверхні корпусу нанесено текстові та/або графічні елементи. Крім того, на одній з основ виконано наскрізний отвір. Крім того, в одному з кутів основ, які з'єднані з суцільною бічною стінкою, виконані виїмки з виступом. Крім того, наскрізний отвір та виїмка з виступом виконані за формою пристосування для відкривання корків або кришок. Крім того, на суцільній бічній стінці виконано отвір. Крім того, зовнішня поверхня корпусу містить покриття з полімеру, гуми та інших матеріалів. Виготовлення корпусу запропонованого футляра з металу забезпечує дуже високу міцність даного пристрою та відповідно унеможливлює пошкодження (зминання, стиснення, 1 UA 102497 U 5 10 15 20 25 30 35 40 45 50 55 60 переломлювання та інше) сірникової коробки, яка знаходиться всередині футляра. Крім того, на відміну від найближчого аналога, футляр з металу може служити за своїм призначенням довгі роки, не змінюючи свій зовнішній вигляд, так як, наприклад, механічні деформації не спричинюють його пошкодження. Також сірникова коробка, яку розміщують в такий футляр, завжди буде цілою (без пошкоджень) та незім'ятою, завдяки зовнішньому захисту металевим футляром. Виконання однієї з бічних стінок корпусу футляра з видаленою середньою поздовжньою ділянкою дозволяє використовувати запропонований футляр досить довгий час, тільки змінюючи сірникові коробки всередині його. Це зумовлено тим, що на відміну від найближчого аналога, де для запалювання сірників використовують терку для запалювання, яка встановлена на зовнішній поверхні футляра, в запропонованій корисній моделі сірники запалюють використовуючи поверхню запалювання сірникової коробки, і в разі стирання такої поверхні сірникову коробку змінюють, а футляр залишають тим самим. Крім того, перевагою запропонованої корисної моделі є те, що одну з основ корпусу даного футляра використовують як носій інформації. Для цього на зовнішню металеву поверхню корпусу наносять текстові та/або графічні елементи. Слід зазначити, що такий інформаційний носій є досить довговічним. Виконання корпусу запропонованого футляра з металу надає йому нову функцію використання, а саме його використання як відкривач для пляшок та/або банок. Для цього на одній з основ виконано наскрізний отвір та/або в одному з кутів основ, які з'єднані з суцільною бічною стінкою, виконані виїмки з виступом. При такому виконанні краї отвору та виступів є міцними та при прикладених зусиллях для відкривання пляшок/банок не деформуються. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено запропонований футляр для сірникової коробки (загальний вигляд), на Фіг. 2 - розгортка для виготовлення даного футляра, на Фіг. 3 - футляр з частково вставленою сірниковою коробкою (вигляд з боку), а на Фіг.4 - фотографічне зображення футляра з сірниковою коробкою всередині. Футляр для сірникової коробки (див. Фіг. 1-4) містить корпус 1, який виконаний у формі порожнистого прямокутного паралелепіпеда, виконаного під розмір сірникової коробки, з основами 2, які жорстко з'єднані з бічними стінками 3, 4. Одна з бічних стінок, а саме стінка 4 корпусу 1 виконана з видаленою середньою поздовжньою ділянкою для створення доступу до поверхні запалювання сірникової коробки 5, розміщеної у корпусі 1 футляра. На одній з основ 2 виконано наскрізний отвір 6, а на зовнішній поверхні протилежної основи 2 нанесено текстові та/або графічні елементи 7. В одному з кутів основ 2, які з'єднані з суцільною бічною стінкою 3, виконані виїмки з виступом 8. Крім того, на суцільній бічній стінці 3 виконано отвір 9. Корпус 1 футляра виготовляють з нержавіючого або чорного металу, алюмінію, міді чи інших металів. Поверхня корпусу може бути відполірована або покрита полімерним (вініловим), гумовим, порошковим або іншим покриттям. Також, можлива гальванізація поверхні футляра чи його елементів. Наскрізний отвір 6 виконаний у вигляді неправильного кола з діаметром трохи більшим, ніж діаметр стандартного металічного корка (наприклад, для скляної пляшки з мінеральною водою), і його використовують для відкривання пляшок, закритих такими корками. Виїмки з виступом 8 в цілому виконані за формою пристосування для відкривання корків або кришок, наприклад таких, якими закриті скляні банки. Отвір 9, який може бути виконаний на суцільній бічній стінці 3, можливо використовувати для вводу в нього з'єднувального елемента, наприклад клямки-карабін, за допомогою якої даний футляр приєднують до будь-яких предметів (наприклад, до в'язки ключів). Також, даний футляр може бути оснащений магнітом для кріплення до металевої поверхні. Виготовляють запропонований футляр за допомогою відомого обладнання. А відомими способами, наприклад лазерним різанням, з листового металу вирізають заготовку для виготовлення даного футляра (див. Фіг. 2) з відповідними отворами 6, 9 та виїмками 8. На основи 2 або бічні стінки 3, 4 за допомогою лазерної технології або іншим методом нанесення малюнка на метал чи покриття наносять графічні елементи 7 (логотип торгової марки, текст, контакти або інше). Далі відповідним чином заготовку згинають та отримують порожнистий корпус 1 футляра. Використовують запропоновану корисну модель наступним чином. В корпус 1 вставляють коробку 5 з сірниками, причому завжди одна з поверхонь запалювання сірникової коробки 5 буде доступна користувачу, тому що вона знаходиться в видаленій поздовжній ділянці бічної сторони 4. При потребі запалити сірник, користувач висуває коробку з сірниками 5 (див. Фіг. 3-4) з корпусу, дістає з неї сірник та запалює його рухом головки сірника по запалювальній поверхні 10 сірникової коробки 5, яка доступна до використання в бічній стороні 4 футляра. При стиранні 2 UA 102497 U 5 10 15 20 25 30 запалювальної поверхні 10 з одного боку сірникової коробки 5, коробку виймають з футляра та вставляють її так, щоб інша запалювальна поверхня була доступна через бічну сторону 4. При використанні всіх сірників з даної коробки її замінюють на іншу. В разі потреби даний футляр використовують як відкривачку для пляшок, закритих кроненкорками, або скляних банок, закритих металічними кришками. Для цього корок пляшки вводять в отвір 6 та знімають корок. Або виступ виїмки 8 вводять під зубчики корку на пляшці та знімають корок. Або виступ виїмки 8 вводять під металеву кришку на банці та відкривають кришку. В будь-якому випадку, при багаточисельних відкриваннях пляшок та/або банок, футляр лишається незмінним (краї отвору 6 та виступи виїмок 8 не деформуються) через те, що виготовлений з металу. Запропонований футляр є дуже необхідною річчю в подорожах. Наприклад, у туристичному поході. Коробка з сірниками, яка знаходиться в такому футлярі, завжди буде цілою, неушкодженою не залежно від місця збереження: або на дні рюкзака (металевий корпус завжди витримає вагу речей, які є над футляром), або в кишені (металевий корпус завжди витримає удари, різкі, сильні поштовхи). А у випадку, якщо всередину футляра вставити коробку з сірниками, яка виконана з водонепроникного матеріалу, то сірники будуть сухим і при великому дощі, що завжди потрібно при туристичних походах. Окрім прямої функції, а саме збереження цілісності коробки з сірниками, даний футляр має інформативне призначення та може бути використаний як сувенірно-рекламна продукція, яку можна використовувати як подарунок на корпоративних і галузевих заходах, на виставках, презентаціях, а також у різних маркетингових кампаніях, за рахунок того, що на корпус нанесено текстові та/або графічні елементи, наприклад контактна інформація та елементи фірмового стилю закладу; інформація пізнавального, розважального та просвітницького характеру, в тому числі та попередження про шкоду куріння. Перевагами запропонованої корисної моделі є: простота конструкції та технологічність виготовлення; міцність корпусу; довговічність пристрою; забезпечення зручності і надійності в процесі користування; розширення асортименту сувенірно-рекламної продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. Футляр для сірникової коробки, що містить корпус, який виконаний у формі порожнистого прямокутного паралелепіпеда, виконаного під розмір сірникової коробки, з основами, які жорстко з'єднані з бічними стінками, який відрізняється тим, що корпус виготовлений з металу, одна з бічних стінок корпусу виконана з видаленою середньою поздовжньою ділянкою для створення доступу до поверхні запалювання сірникової коробки, розміщеної у корпусі футляра, а на щонайменше одній зовнішній поверхні корпусу нанесено текстові та/або графічні елементи. 2. Футляр за п. 1, який відрізняється тим, що на одній з основ виконано наскрізний отвір. 3. Футляр за пп. 1-2, який відрізняється тим, що в одному з кутів основ, які з'єднані з суцільною бічною стінкою, виконані виїмки з виступом. 4. Футляр за пп. 1-3, який відрізняється тим, що наскрізний отвір та виїмка з виступом виконані за формою пристосування для відкривання корків або кришок. 5. Футляр за пп. 1-4, який відрізняється тим, що на суцільній бічній стінці виконано отвір. 6. Футляр за пп. 1-5, який відрізняється тим, що зовнішня поверхня корпусу містить покриття з полімеру, гуми та інших матеріалів. 3 UA 102497 U 4 UA 102497 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
