Тест на вагітність

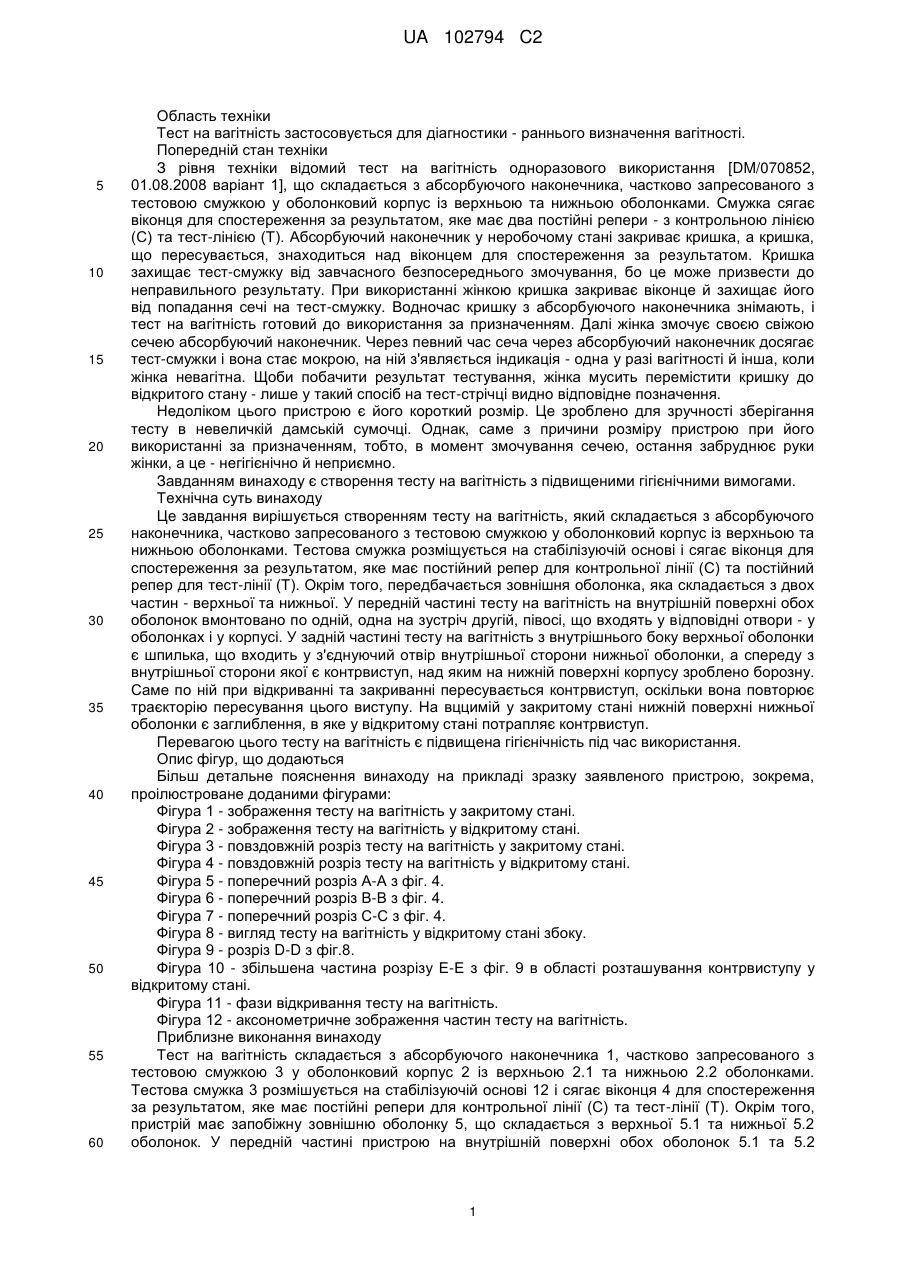

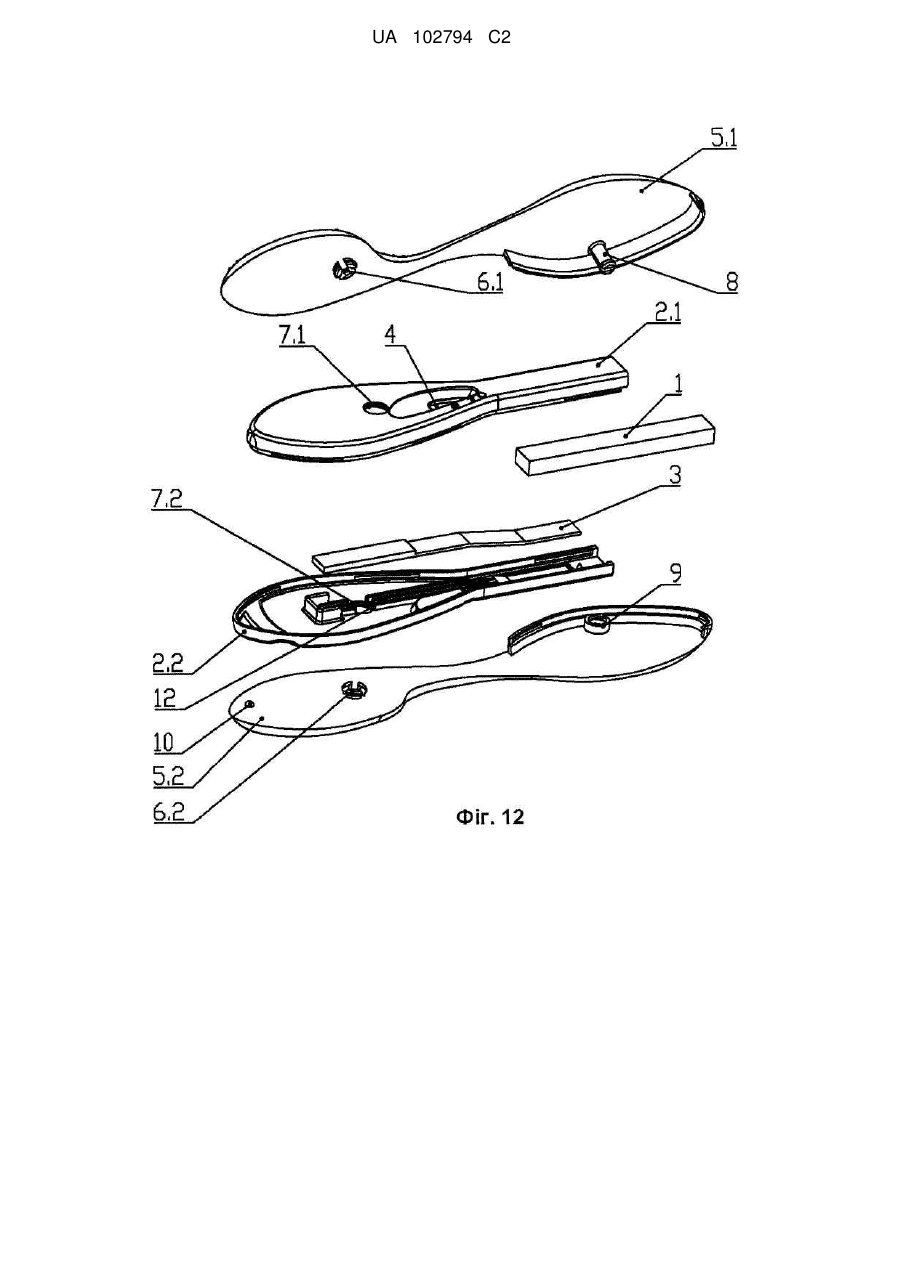

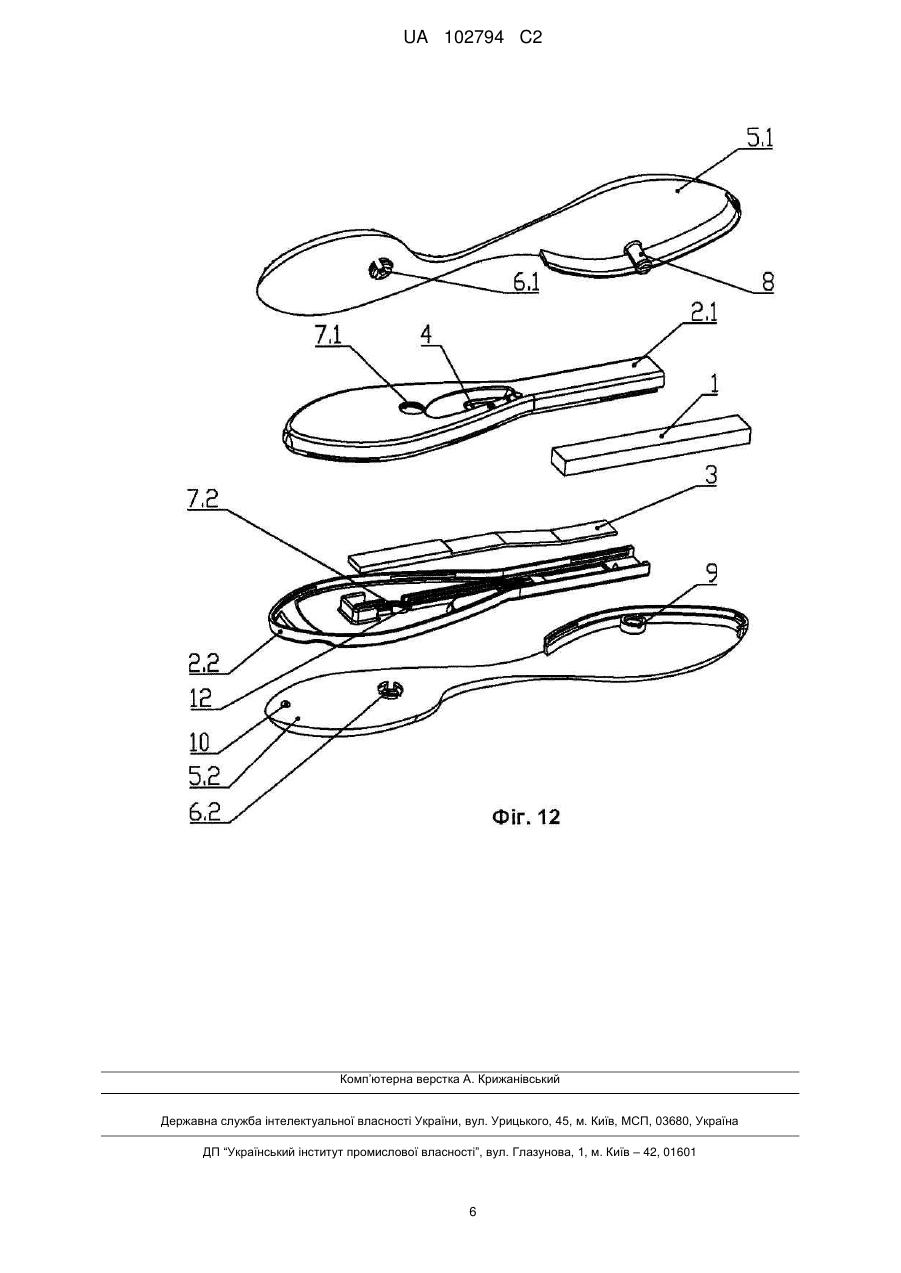

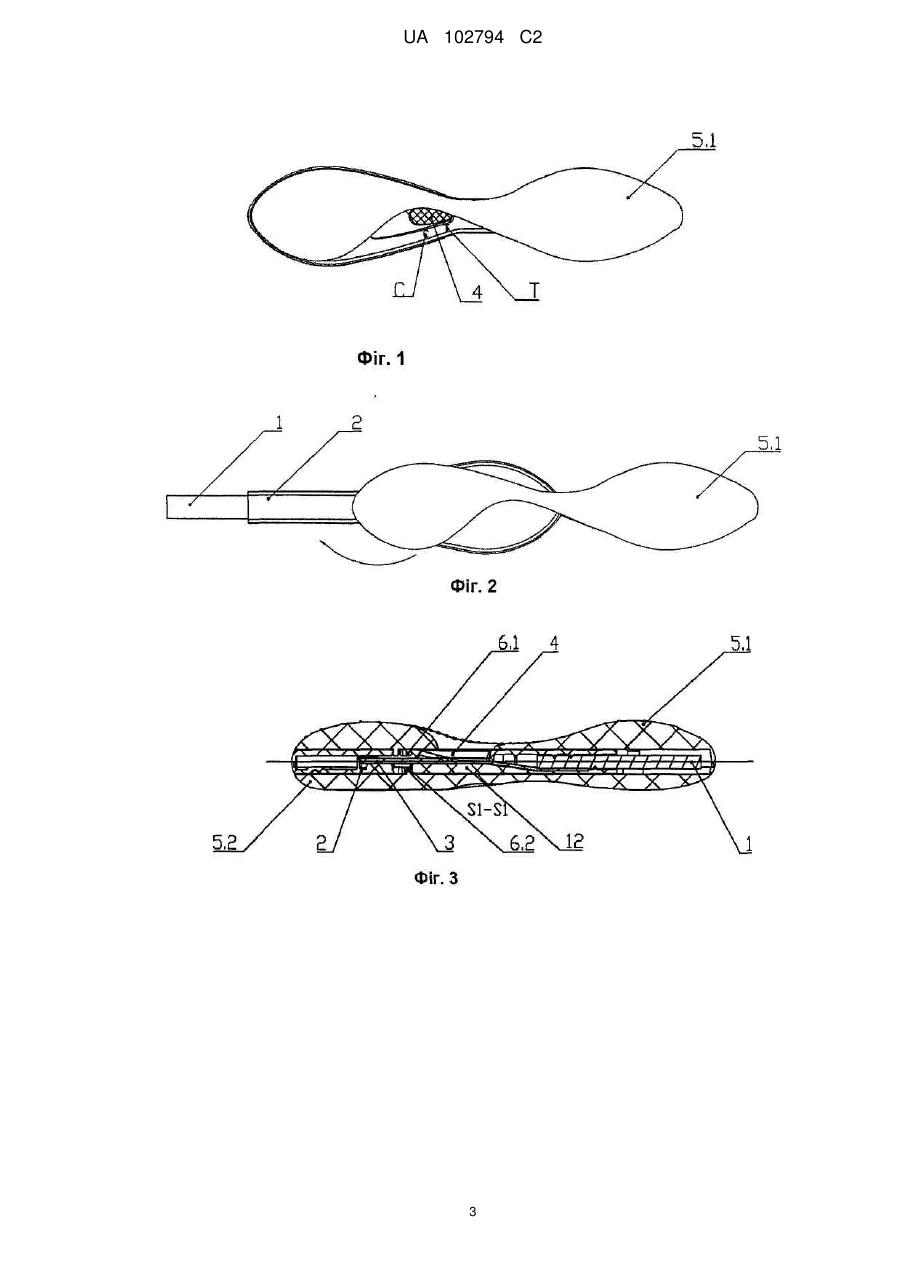

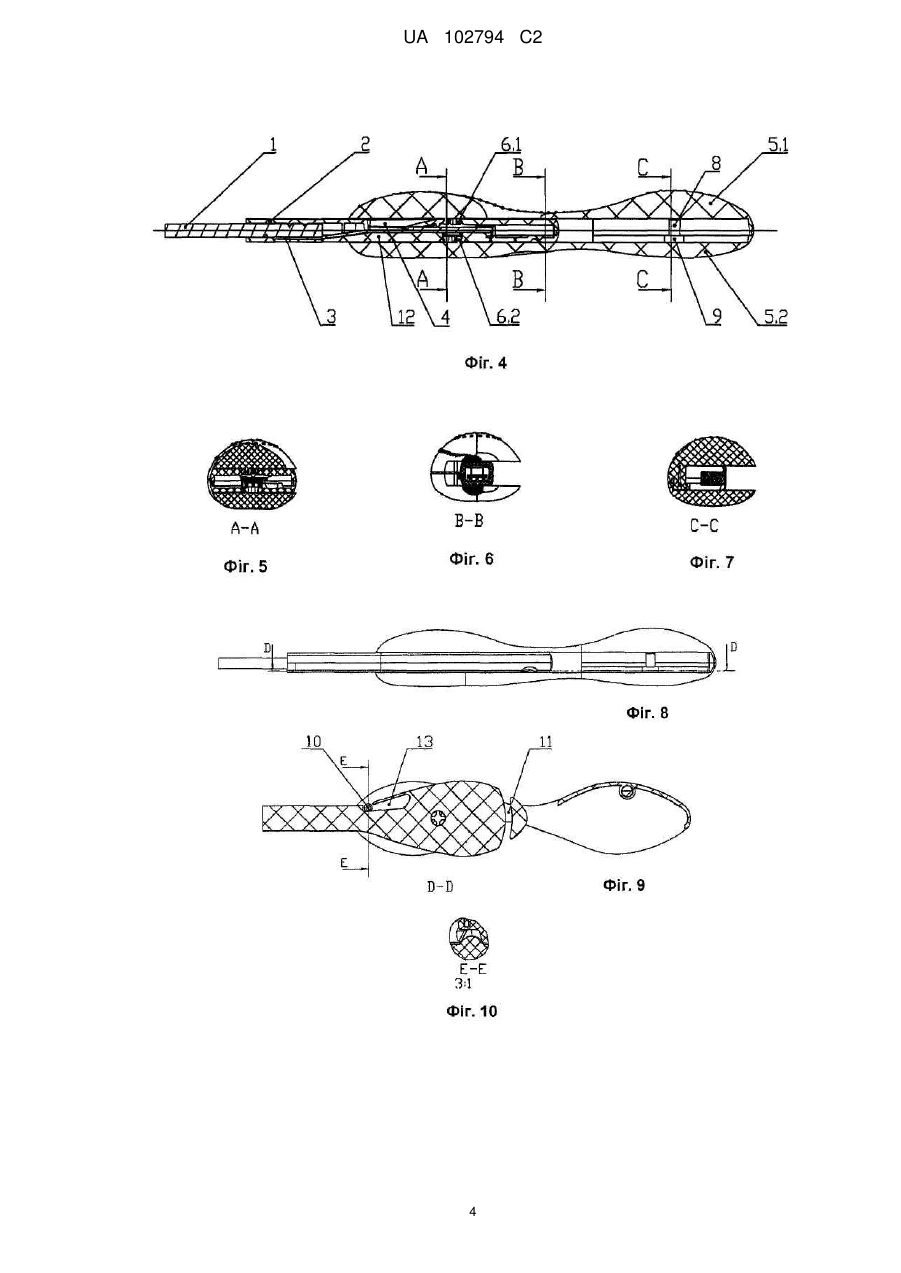

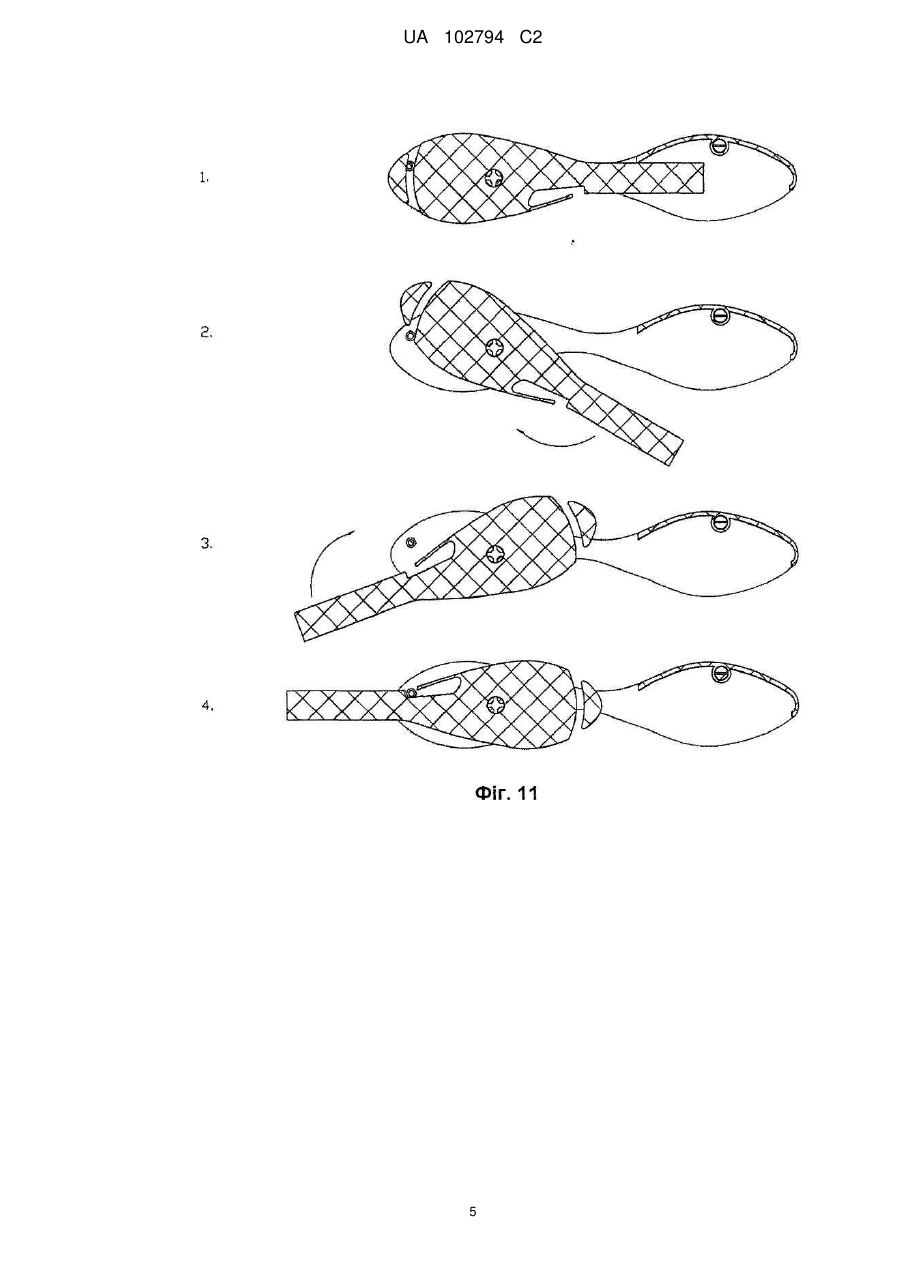

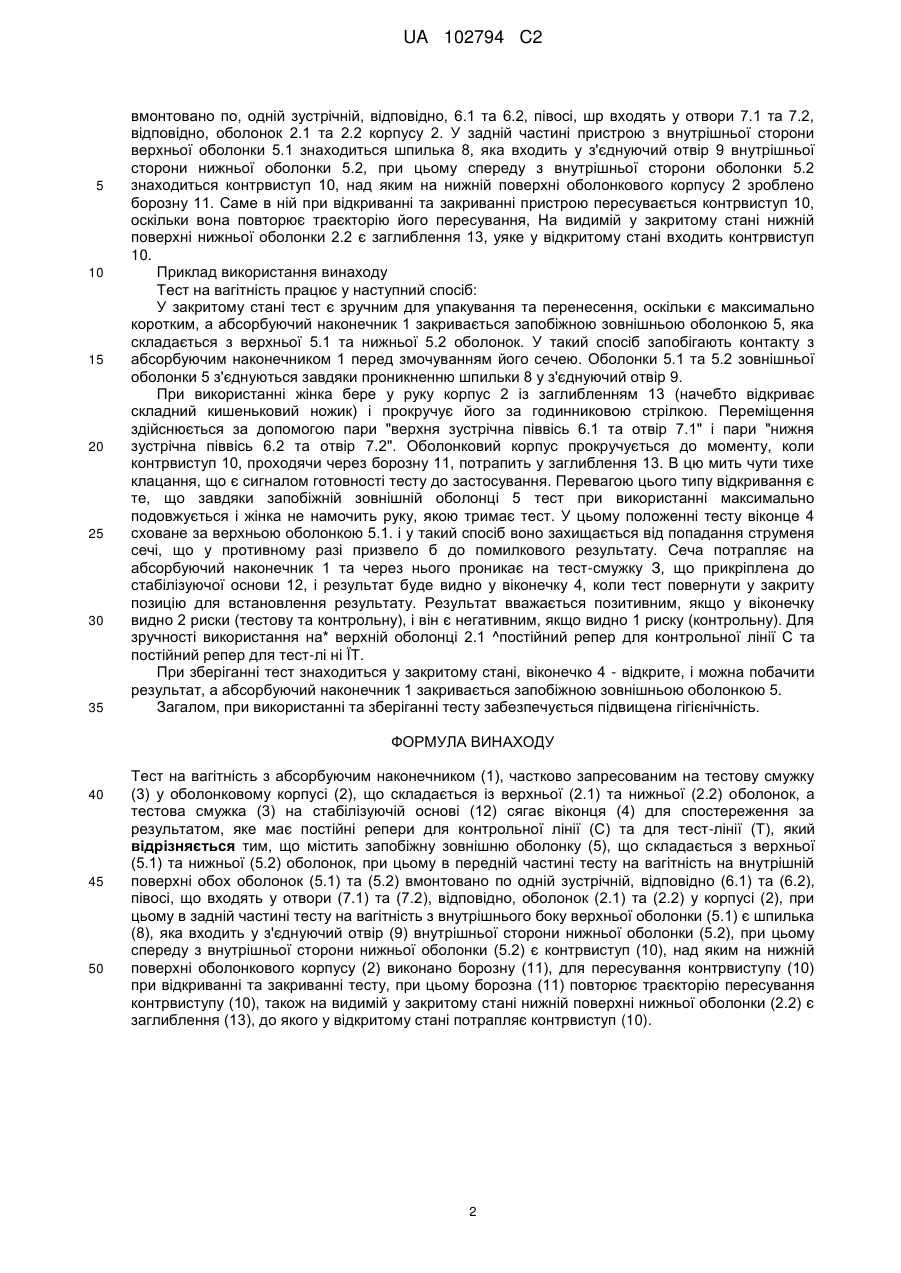

Реферат: Тест підвищеної гігієнічності на виявлення вагітності містить абсорбуючий наконечник (1), частково запресований на тестовій смужці (3) у оболонковий корпус (2), що складається із верхньої оболонки та нижньої оболонки (2.1, 2.2). Тестова смужка (3) на основі (12) сягає віконця (4) для спостереження за результатом з контрольною лінією С та тест-лінією Т. Запобіжна зовнішня оболонка (5) складається з верхньої оболонки та нижньої оболонки (5.1, 5.2). У передній частині тесту на внутрішній поверхні обох оболонок (5.1, 5.2) вмонтовано півосі (6.1) та (6.2), що входять у отвори (7.1, 7.2) оболонок (2.1, 2.2). У задній частині тесту на вагітність з внутрішньої сторони оболонки (5.1) є шпилька (8), яка входить у отвір (9) на внутрішній стороні оболонки (5.2), а спереду з внутрішньої сторони якої є контрвиступ (10), над яким виконано борозну (11), якою пересувається контрвиступ (10). На видимій у закритому стані нижній поверхні нижньої оболонки (2.2) є заглиблення (13) для контрвиступу (10) у відкритому стані. UA 102794 C2 (12) UA 102794 C2 UA 102794 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Тест на вагітність застосовується для діагностики - раннього визначення вагітності. Попередній стан техніки З рівня техніки відомий тест на вагітність одноразового використання [DM/070852, 01.08.2008 варіант 1], що складається з абсорбуючого наконечника, частково запресованого з тестовою смужкою у оболонковий корпус із верхньою та нижньою оболонками. Смужка сягає віконця для спостереження за результатом, яке має два постійні репери - з контрольною лінією (С) та тест-лінією (Т). Абсорбуючий наконечник у неробочому стані закриває кришка, а кришка, що пересувається, знаходиться над віконцем для спостереження за результатом. Кришка захищає тест-смужку від завчасного безпосереднього змочування, бо це може призвести до неправильного результату. При використанні жінкою кришка закриває віконце й захищає його від попадання сечі на тест-смужку. Водночас кришку з абсорбуючого наконечника знімають, і тест на вагітність готовий до використання за призначенням. Далі жінка змочує своєю свіжою сечею абсорбуючий наконечник. Через певний час сеча через абсорбуючий наконечник досягає тест-смужки і вона стає мокрою, на ній з'являється індикація - одна у разі вагітності й інша, коли жінка невагітна. Щоби побачити результат тестування, жінка мусить перемістити кришку до відкритого стану - лише у такий спосіб на тест-стрічці видно відповідне позначення. Недоліком цього пристрою є його короткий розмір. Це зроблено для зручності зберігання тесту в невеличкій дамській сумочці. Однак, саме з причини розміру пристрою при його використанні за призначенням, тобто, в момент змочування сечею, остання забруднює руки жінки, а це - негігієнічно й неприємно. Завданням винаходу є створення тесту на вагітність з підвищеними гігієнічними вимогами. Технічна суть винаходу Це завдання вирішується створенням тесту на вагітність, який складається з абсорбуючого наконечника, частково запресованого з тестовою смужкою у оболонковий корпус із верхньою та нижньою оболонками. Тестова смужка розміщується на стабілізуючій основі і сягає віконця для спостереження за результатом, яке має постійний репер для контрольної лінії (С) та постійний репер для тест-лінії (Т). Окрім того, передбачається зовнішня оболонка, яка складається з двох частин - верхньої та нижньої. У передній частині тесту на вагітність на внутрішній поверхні обох оболонок вмонтовано по одній, одна на зустріч другій, півосі, що входять у відповідні отвори - у оболонках і у корпусі. У задній частині тесту на вагітність з внутрішнього боку верхньої оболонки є шпилька, що входить у з'єднуючий отвір внутрішньої сторони нижньої оболонки, а спереду з внутрішньої сторони якої є контрвиступ, над яким на нижній поверхні корпусу зроблено борозну. Саме по ній при відкриванні та закриванні пересувається контрвиступ, оскільки вона повторює траєкторію пересування цього виступу. На вццимій у закритому стані нижній поверхні нижньої оболонки є заглиблення, в яке у відкритому стані потрапляє контрвиступ. Перевагою цього тесту на вагітність є підвищена гігієнічність під час використання. Опис фігур, що додаються Більш детальне пояснення винаходу на прикладі зразку заявленого пристрою, зокрема, проілюстроване доданими фігурами: Фігура 1 - зображення тесту на вагітність у закритому стані. Фігура 2 - зображення тесту на вагітність у відкритому стані. Фігура 3 - повздовжній розріз тесту на вагітність у закритому стані. Фігура 4 - повздовжній розріз тесту на вагітність у відкритому стані. Фігура 5 - поперечний розріз А-А з фіг. 4. Фігура 6 - поперечний розріз В-В з фіг. 4. Фігура 7 - поперечний розріз С-С з фіг. 4. Фігура 8 - вигляд тесту на вагітність у відкритому стані збоку. Фігура 9 - розріз D-D з фіг.8. Фігура 10 - збільшена частина розрізу Е-Е з фіг. 9 в області розташування контрвиступу у відкритому стані. Фігура 11 - фази відкривання тесту на вагітність. Фігура 12 - аксонометричне зображення частин тесту на вагітність. Приблизне виконання винаходу Тест на вагітність складається з абсорбуючого наконечника 1, частково запресованого з тестовою смужкою 3 у оболонковий корпус 2 із верхньою 2.1 та нижньою 2.2 оболонками. Тестова смужка 3 розмішується на стабілізуючій основі 12 і сягає віконця 4 для спостереження за результатом, яке має постійні репери для контрольної лінії (С) та тест-лінії (Т). Окрім того, пристрій має запобіжну зовнішню оболонку 5, що складається з верхньої 5.1 та нижньої 5.2 оболонок. У передній частині пристрою на внутрішній поверхні обох оболонок 5.1 та 5.2 1 UA 102794 C2 5 10 15 20 25 30 35 вмонтовано по, одній зустрічній, відповідно, 6.1 та 6.2, півосі, шр входять у отвори 7.1 та 7.2, відповідно, оболонок 2.1 та 2.2 корпусу 2. У задній частині пристрою з внутрішньої сторони верхньої оболонки 5.1 знаходиться шпилька 8, яка входить у з'єднуючий отвір 9 внутрішньої сторони нижньої оболонки 5.2, при цьому спереду з внутрішньої сторони оболонки 5.2 знаходиться контрвиступ 10, над яким на нижній поверхні оболонкового корпусу 2 зроблено борозну 11. Саме в ній при відкриванні та закриванні пристрою пересувається контрвиступ 10, оскільки вона повторює траєкторію його пересування, На видимій у закритому стані нижній поверхні нижньої оболонки 2.2 є заглиблення 13, уяке у відкритому стані входить контрвиступ 10. Приклад використання винаходу Тест на вагітність працює у наступний спосіб: У закритому стані тест є зручним для упакування та перенесення, оскільки є максимально коротким, а абсорбуючий наконечник 1 закривається запобіжною зовнішньою оболонкою 5, яка складається з верхньої 5.1 та нижньої 5.2 оболонок. У такий спосіб запобігають контакту з абсорбуючим наконечником 1 перед змочуванням його сечею. Оболонки 5.1 та 5.2 зовнішньої оболонки 5 з'єднуються завдяки проникненню шпильки 8 у з'єднуючий отвір 9. При використанні жінка бере у руку корпус 2 із заглибленням 13 (начебто відкриває складний кишеньковий ножик) і прокручує його за годинниковою стрілкою. Переміщення здійснюється за допомогою пари "верхня зустрічна піввісь 6.1 та отвір 7.1" і пари "нижня зустрічна піввісь 6.2 та отвір 7.2". Оболонковий корпус прокручується до моменту, коли контрвиступ 10, проходячи через борозну 11, потрапить у заглиблення 13. В цю мить чути тихе клацання, що є сигналом готовності тесту до застосування. Перевагою цього типу відкривання є те, що завдяки запобіжній зовнішній оболонці 5 тест при використанні максимально подовжується і жінка не намочить руку, якою тримає тест. У цьому положенні тесту віконце 4 сховане за верхньою оболонкою 5.1. і у такий спосіб воно захищається від попадання струменя сечі, що у противному разі призвело б до помилкового результату. Сеча потрапляє на абсорбуючий наконечник 1 та через нього проникає на тест-смужку З, що прикріплена до стабілізуючої основи 12, і результат буде видно у віконечку 4, коли тест повернути у закриту позицію для встановлення результату. Результат вважається позитивним, якщо у віконечку видно 2 риски (тестову та контрольну), і він є негативним, якщо видно 1 риску (контрольну). Для зручності використання на* верхній оболонці 2.1 ^постійний репер для контрольної лінії С та постійний репер для тест-лі ні ЇТ. При зберіганні тест знаходиться у закритому стані, віконечко 4 - відкрите, і можна побачити результат, а абсорбуючий наконечник 1 закривається запобіжною зовнішньою оболонкою 5. Загалом, при використанні та зберіганні тесту забезпечується підвищена гігієнічність. ФОРМУЛА ВИНАХОДУ 40 45 50 Тест на вагітність з абсорбуючим наконечником (1), частково запресованим на тестову смужку (3) у оболонковому корпусі (2), що складається із верхньої (2.1) та нижньої (2.2) оболонок, а тестова смужка (3) на стабілізуючій основі (12) сягає віконця (4) для спостереження за результатом, яке має постійні репери для контрольної лінії (С) та для тест-лінії (Т), який відрізняється тим, що містить запобіжну зовнішню оболонку (5), що складається з верхньої (5.1) та нижньої (5.2) оболонок, при цьому в передній частині тесту на вагітність на внутрішній поверхні обох оболонок (5.1) та (5.2) вмонтовано по одній зустрічній, відповідно (6.1) та (6.2), півосі, що входять у отвори (7.1) та (7.2), відповідно, оболонок (2.1) та (2.2) у корпусі (2), при цьому в задній частині тесту на вагітність з внутрішнього боку верхньої оболонки (5.1) є шпилька (8), яка входить у з'єднуючий отвір (9) внутрішньої сторони нижньої оболонки (5.2), при цьому спереду з внутрішньої сторони нижньої оболонки (5.2) є контрвиступ (10), над яким на нижній поверхні оболонкового корпусу (2) виконано борозну (11), для пересування контрвиступу (10) при відкриванні та закриванні тесту, при цьому борозна (11) повторює траєкторію пересування контрвиступу (10), також на видимій у закритому стані нижній поверхні нижньої оболонки (2.2) є заглиблення (13), до якого у відкритому стані потрапляє контрвиступ (10). 2 UA 102794 C2 3 UA 102794 C2 4 UA 102794 C2 5 UA 102794 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
