Спосіб кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками та стрічковий живильник для його здійснення

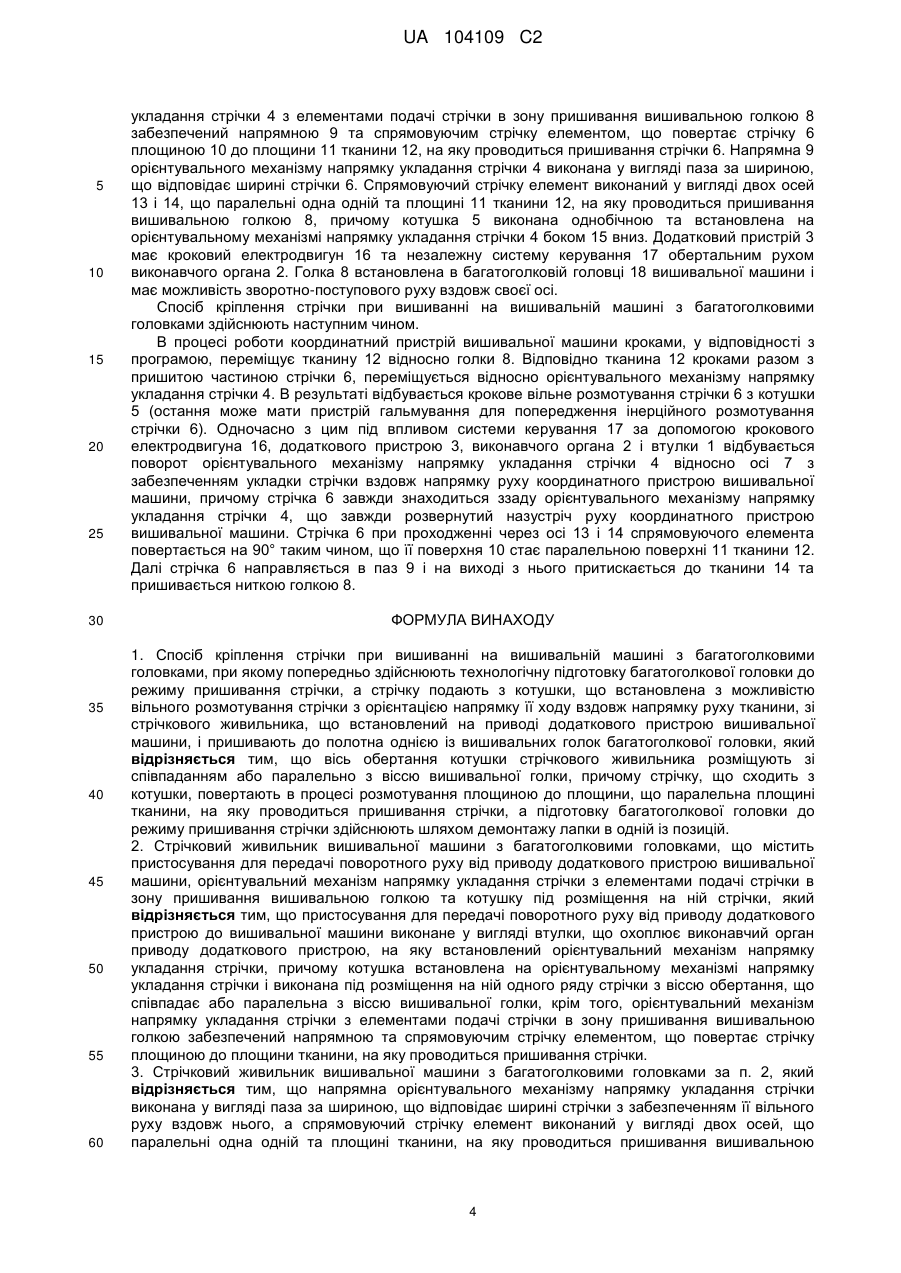

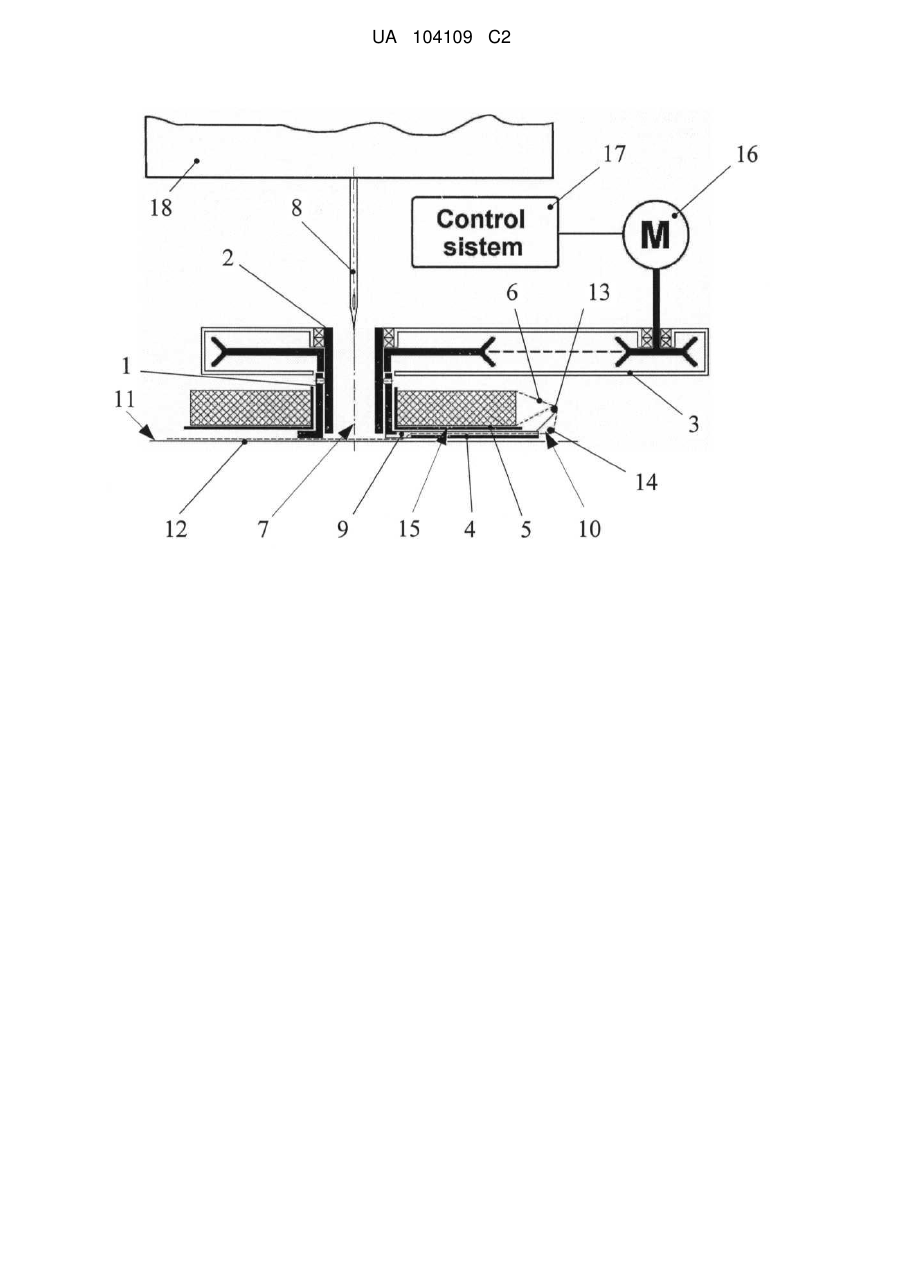

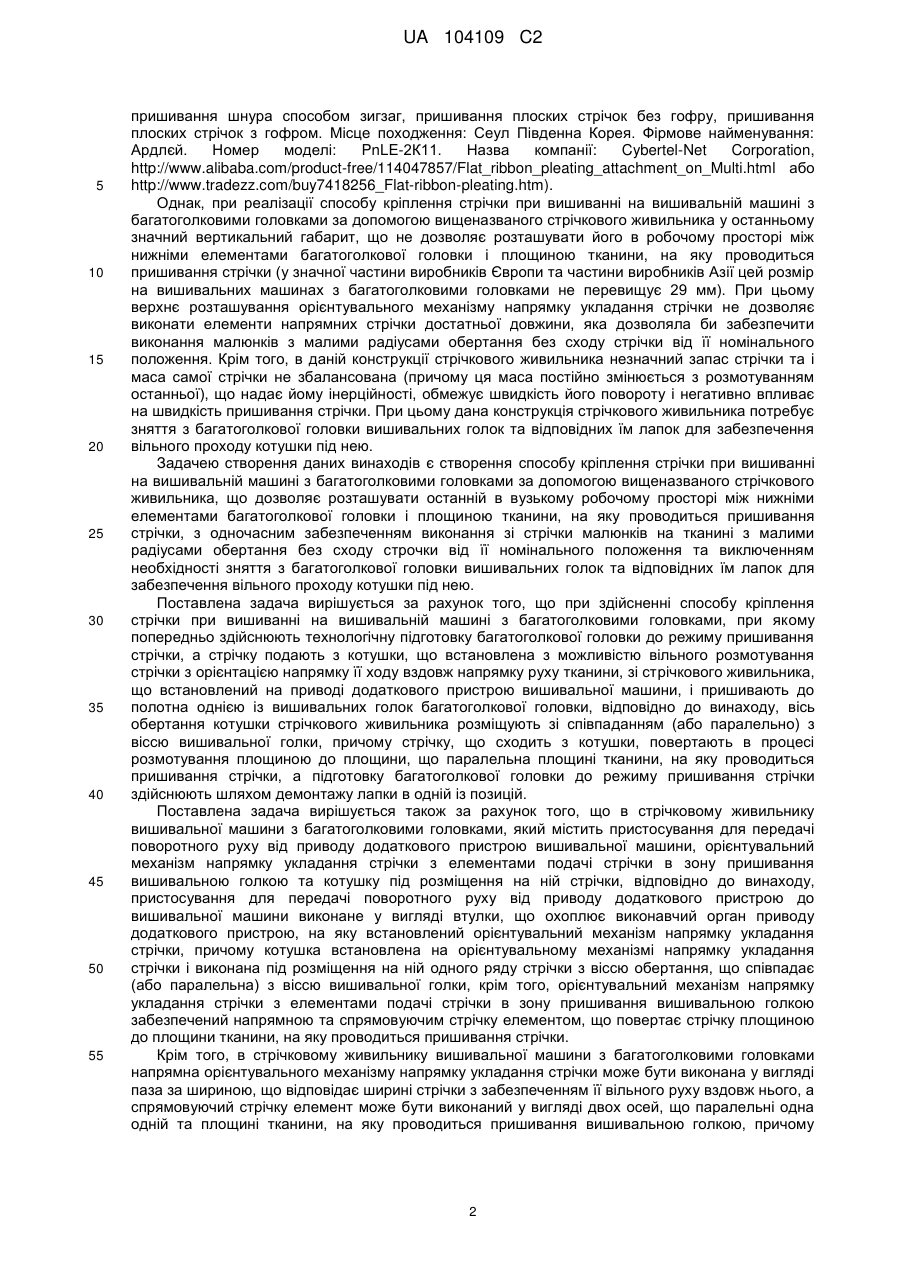

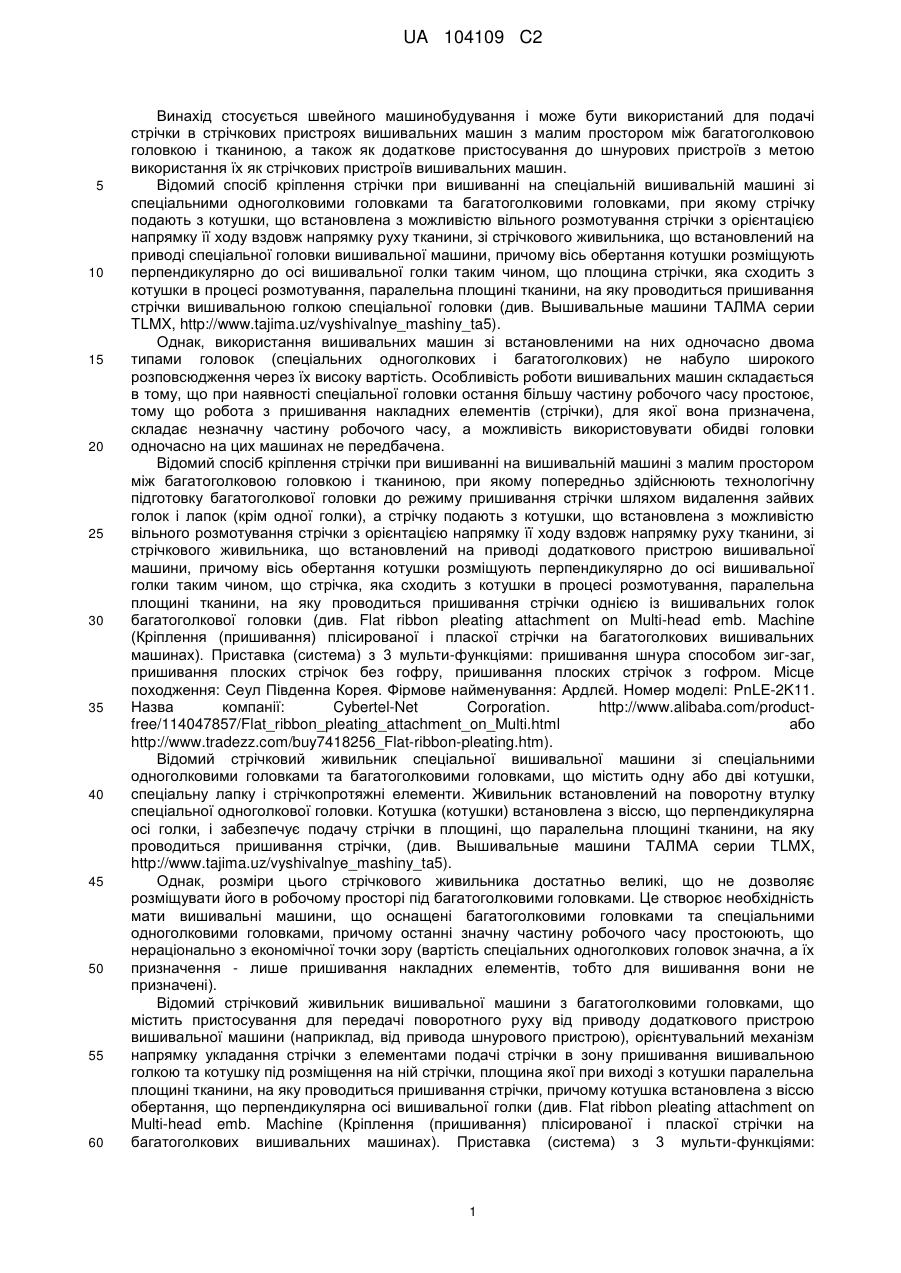

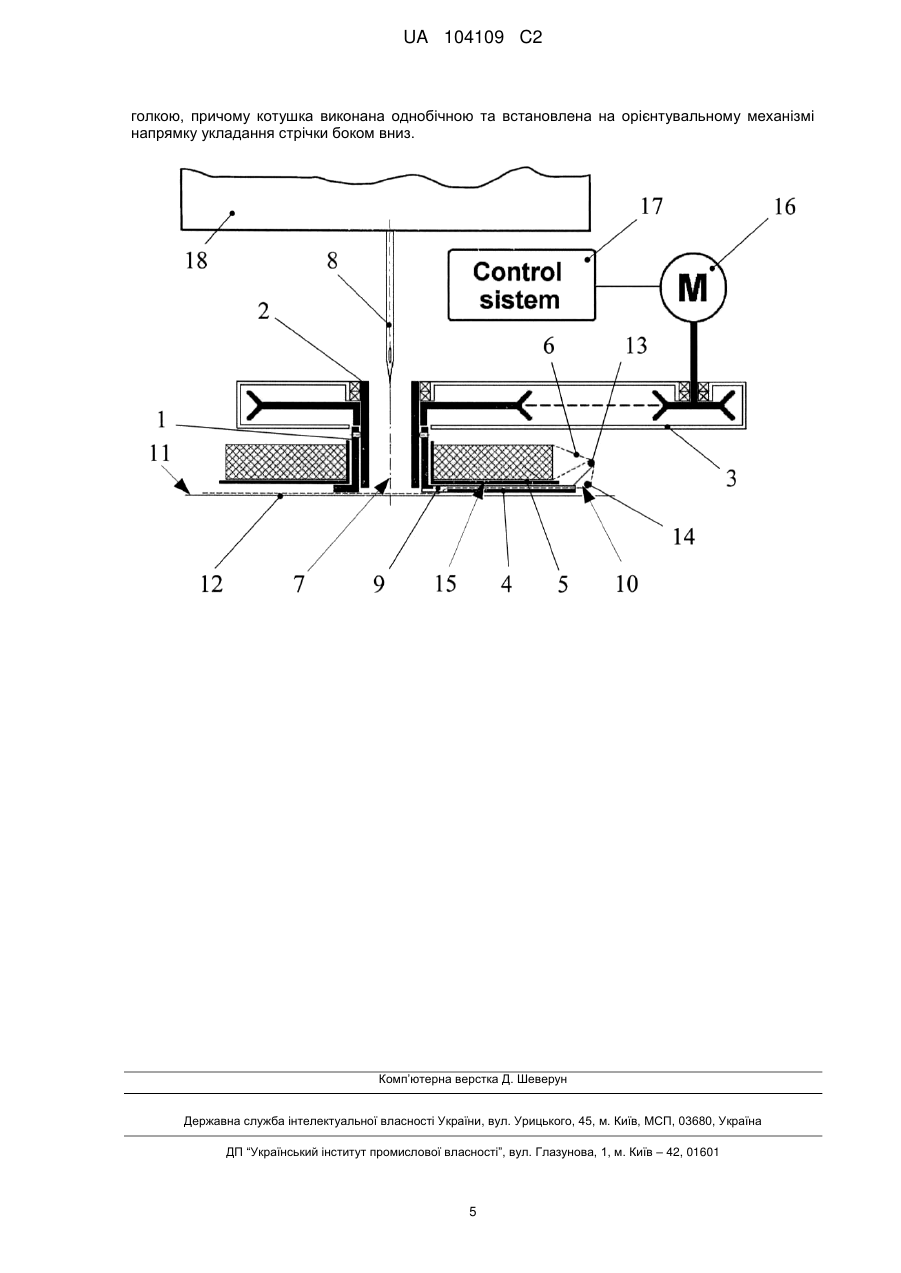

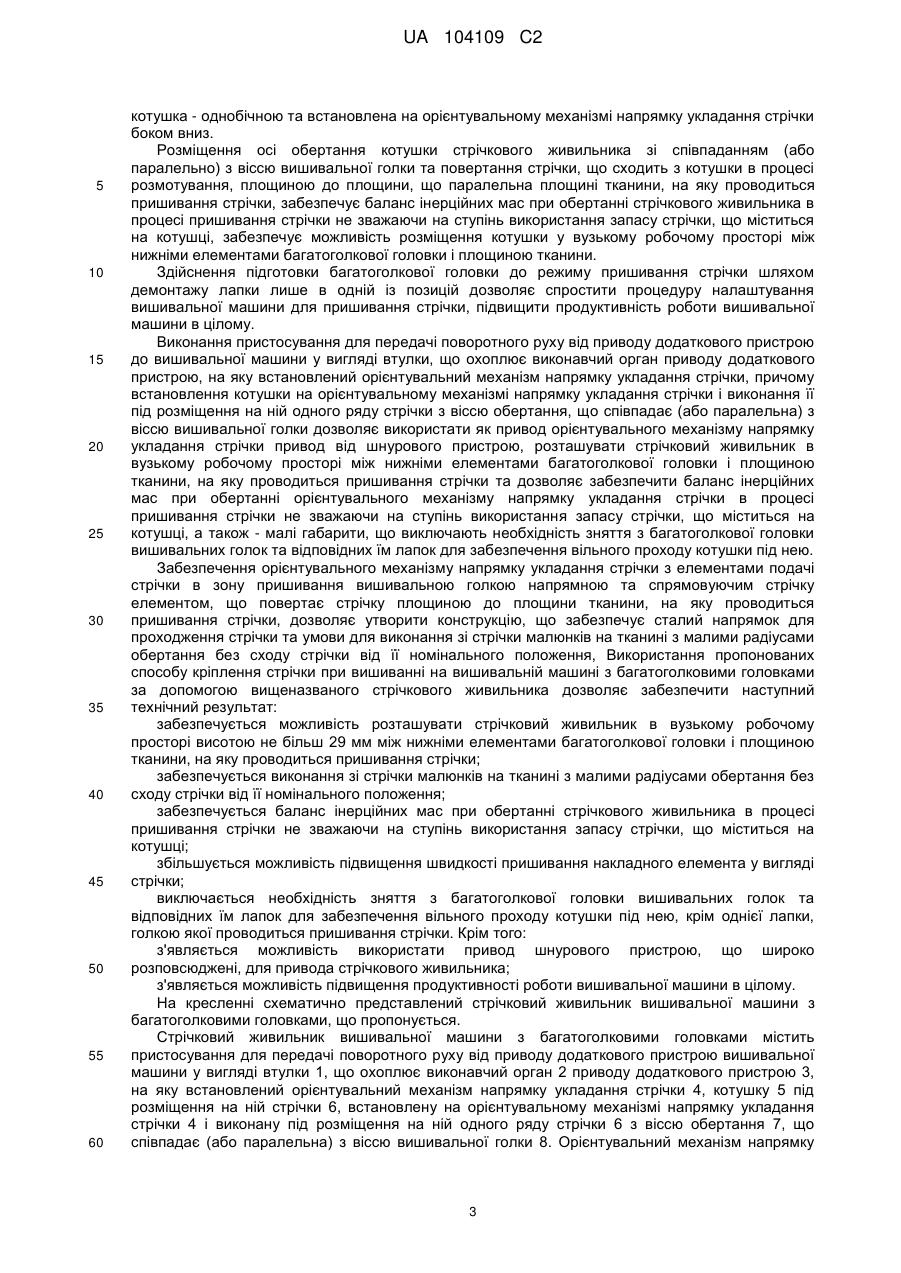

Реферат: При реалізації способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками попередньо здійснюють технологічну підготовку багатоголкової головки до режиму пришивання стрічки, а стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі додаткового пристрою вишивальної машини, і пришивають до полотна однією із вишивальних голок багатоголкової головки. Вісь обертання котушки стрічкового живильника розміщують зі співпаданням або паралельно з віссю вишивальної голки, причому стрічку, що сходить з котушки, повертають в процесі розмотування площиною до площини, що паралельна площині тканини, на яку проводиться пришивання стрічки, а підготовку багатоголкової головки до режиму пришивання стрічки здійснюють шляхом демонтажу лапки в одній із позицій. Стрічковий живильник вишивальної машини з багатоголковими головками містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою та котушку під розміщення на ній стрічки. Пристосування для передачі поворотного руху від приводу додаткового пристрою до вишивальної машини виконане у вигляді втулки, що охоплює виконавчий орган приводу додаткового пристрою, на яку встановлений орієнтувальний механізм напрямку укладання стрічки, причому котушка встановлена на орієнтувальному механізмі напрямку укладання стрічки і виконана під розміщення на ній одного ряду стрічки з віссю обертання, що співпадає або паралельна з віссю вишивальної голки. Крім того, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою забезпечений напрямною та спрямовуючим стрічку елементом, що повертає стрічку площиною до площини тканини, на яку проводиться пришивання стрічки. UA 104109 C2 (12) UA 104109 C2 UA 104109 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується швейного машинобудування і може бути використаний для подачі стрічки в стрічкових пристроях вишивальних машин з малим простором між багатоголковою головкою і тканиною, а також як додаткове пристосування до шнурових пристроїв з метою використання їх як стрічкових пристроїв вишивальних машин. Відомий спосіб кріплення стрічки при вишиванні на спеціальній вишивальній машині зі спеціальними одноголковими головками та багатоголковими головками, при якому стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі спеціальної головки вишивальної машини, причому вісь обертання котушки розміщують перпендикулярно до осі вишивальної голки таким чином, що площина стрічки, яка сходить з котушки в процесі розмотування, паралельна площині тканини, на яку проводиться пришивання стрічки вишивальною голкою спеціальної головки (див. Вышивальные машини ТАЛМА серии TLMX, http://www.tajima.uz/vyshivalnye_mashiny_ta5). Однак, використання вишивальних машин зі встановленими на них одночасно двома типами головок (спеціальних одноголкових і багатоголкових) не набуло широкого розповсюдження через їх високу вартість. Особливість роботи вишивальних машин складається в тому, що при наявності спеціальної головки остання більшу частину робочого часу простоює, тому що робота з пришивання накладних елементів (стрічки), для якої вона призначена, складає незначну частину робочого часу, а можливість використовувати обидві головки одночасно на цих машинах не передбачена. Відомий спосіб кріплення стрічки при вишиванні на вишивальній машині з малим простором між багатоголковою головкою і тканиною, при якому попередньо здійснюють технологічну підготовку багатоголкової головки до режиму пришивання стрічки шляхом видалення зайвих голок і лапок (крім одної голки), а стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі додаткового пристрою вишивальної машини, причому вісь обертання котушки розміщують перпендикулярно до осі вишивальної голки таким чином, що стрічка, яка сходить з котушки в процесі розмотування, паралельна площині тканини, на яку проводиться пришивання стрічки однією із вишивальних голок багатоголкової головки (див. Flat ribbon pleating attachment on Multi-head emb. Machine (Кріплення (пришивання) плісированої і пласкої стрічки на багатоголкових вишивальних машинах). Приставка (система) з 3 мульти-функціями: пришивання шнура способом зиг-заг, пришивання плоских стрічок без гофру, пришивання плоских стрічок з гофром. Місце походження: Сеул Південна Корея. Фірмове найменування: Ардлєй. Номер моделі: PnLE-2K11. Назва компанії: Cybertel-Net Corporation. http://www.alibaba.com/productfree/114047857/Flat_ribbon_pleating_attachment_on_Multi.html або http://www.tradezz.com/buy7418256_Flat-ribbon-pleating.htm). Відомий стрічковий живильник спеціальної вишивальної машини зі спеціальними одноголковими головками та багатоголковими головками, що містить одну або дві котушки, спеціальну лапку і стрічкопротяжні елементи. Живильник встановлений на поворотну втулку спеціальної одноголкової головки. Котушка (котушки) встановлена з віссю, що перпендикулярна осі голки, і забезпечує подачу стрічки в площині, що паралельна площині тканини, на яку проводиться пришивання стрічки, (див. Вышивальные машини ТАЛМА серии TLMX, http://www.tajima.uz/vyshivalnye_mashiny_ta5). Однак, розміри цього стрічкового живильника достатньо великі, що не дозволяє розміщувати його в робочому просторі під багатоголковими головками. Це створює необхідність мати вишивальні машини, що оснащені багатоголковими головками та спеціальними одноголковими головками, причому останні значну частину робочого часу простоюють, що нераціонально з економічної точки зору (вартість спеціальних одноголкових головок значна, а їх призначення - лише пришивання накладних елементів, тобто для вишивання вони не призначені). Відомий стрічковий живильник вишивальної машини з багатоголковими головками, що містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини (наприклад, від привода шнурового пристрою), орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою та котушку під розміщення на ній стрічки, площина якої при виході з котушки паралельна площині тканини, на яку проводиться пришивання стрічки, причому котушка встановлена з віссю обертання, що перпендикулярна осі вишивальної голки (див. Flat ribbon pleating attachment on Multi-head emb. Machine (Кріплення (пришивання) плісированої і пласкої стрічки на багатоголкових вишивальних машинах). Приставка (система) з 3 мульти-функціями: 1 UA 104109 C2 5 10 15 20 25 30 35 40 45 50 55 пришивання шнура способом зигзаг, пришивання плоских стрічок без гофру, пришивання плоских стрічок з гофром. Місце походження: Сеул Південна Корея. Фірмове найменування: Ардлєй. Номер моделі: PnLE-2К11. Назва компанії: Cybertel-Net Corporation, http://www.alibaba.com/product-free/114047857/Flat_ribbon_pleating_attachment_on_Multi.html або http://www.tradezz.com/buy7418256_Flat-ribbon-pleating.htm). Однак, при реалізації способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками за допомогою вищеназваного стрічкового живильника у останньому значний вертикальний габарит, що не дозволяє розташувати його в робочому просторі між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки (у значної частини виробників Європи та частини виробників Азії цей розмір на вишивальних машинах з багатоголковими головками не перевищує 29 мм). При цьому верхнє розташування орієнтувального механізму напрямку укладання стрічки не дозволяє виконати елементи напрямних стрічки достатньої довжини, яка дозволяла би забезпечити виконання малюнків з малими радіусами обертання без сходу стрічки від її номінального положення. Крім того, в даній конструкції стрічкового живильника незначний запас стрічки та і маса самої стрічки не збалансована (причому ця маса постійно змінюється з розмотуванням останньої), що надає йому інерційності, обмежує швидкість його повороту і негативно впливає на швидкість пришивання стрічки. При цьому дана конструкція стрічкового живильника потребує зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею. Задачею створення даних винаходів є створення способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками за допомогою вищеназваного стрічкового живильника, що дозволяє розташувати останній в вузькому робочому просторі між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки, з одночасним забезпеченням виконання зі стрічки малюнків на тканині з малими радіусами обертання без сходу строчки від її номінального положення та виключенням необхідності зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею. Поставлена задача вирішується за рахунок того, що при здійсненні способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками, при якому попередньо здійснюють технологічну підготовку багатоголкової головки до режиму пришивання стрічки, а стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі додаткового пристрою вишивальної машини, і пришивають до полотна однією із вишивальних голок багатоголкової головки, відповідно до винаходу, вісь обертання котушки стрічкового живильника розміщують зі співпаданням (або паралельно) з віссю вишивальної голки, причому стрічку, що сходить з котушки, повертають в процесі розмотування площиною до площини, що паралельна площині тканини, на яку проводиться пришивання стрічки, а підготовку багатоголкової головки до режиму пришивання стрічки здійснюють шляхом демонтажу лапки в одній із позицій. Поставлена задача вирішується також за рахунок того, що в стрічковому живильнику вишивальної машини з багатоголковими головками, який містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою та котушку під розміщення на ній стрічки, відповідно до винаходу, пристосування для передачі поворотного руху від приводу додаткового пристрою до вишивальної машини виконане у вигляді втулки, що охоплює виконавчий орган приводу додаткового пристрою, на яку встановлений орієнтувальний механізм напрямку укладання стрічки, причому котушка встановлена на орієнтувальному механізмі напрямку укладання стрічки і виконана під розміщення на ній одного ряду стрічки з віссю обертання, що співпадає (або паралельна) з віссю вишивальної голки, крім того, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою забезпечений напрямною та спрямовуючим стрічку елементом, що повертає стрічку площиною до площини тканини, на яку проводиться пришивання стрічки. Крім того, в стрічковому живильнику вишивальної машини з багатоголковими головками напрямна орієнтувального механізму напрямку укладання стрічки може бути виконана у вигляді паза за шириною, що відповідає ширині стрічки з забезпеченням її вільного руху вздовж нього, а спрямовуючий стрічку елемент може бути виконаний у вигляді двох осей, що паралельні одна одній та площині тканини, на яку проводиться пришивання вишивальною голкою, причому 2 UA 104109 C2 5 10 15 20 25 30 35 40 45 50 55 60 котушка - однобічною та встановлена на орієнтувальному механізмі напрямку укладання стрічки боком вниз. Розміщення осі обертання котушки стрічкового живильника зі співпаданням (або паралельно) з віссю вишивальної голки та повертання стрічки, що сходить з котушки в процесі розмотування, площиною до площини, що паралельна площині тканини, на яку проводиться пришивання стрічки, забезпечує баланс інерційних мас при обертанні стрічкового живильника в процесі пришивання стрічки не зважаючи на ступінь використання запасу стрічки, що міститься на котушці, забезпечує можливість розміщення котушки у вузькому робочому просторі між нижніми елементами багатоголкової головки і площиною тканини. Здійснення підготовки багатоголкової головки до режиму пришивання стрічки шляхом демонтажу лапки лише в одній із позицій дозволяє спростити процедуру налаштування вишивальної машини для пришивання стрічки, підвищити продуктивність роботи вишивальної машини в цілому. Виконання пристосування для передачі поворотного руху від приводу додаткового пристрою до вишивальної машини у вигляді втулки, що охоплює виконавчий орган приводу додаткового пристрою, на яку встановлений орієнтувальний механізм напрямку укладання стрічки, причому встановлення котушки на орієнтувальному механізмі напрямку укладання стрічки і виконання її під розміщення на ній одного ряду стрічки з віссю обертання, що співпадає (або паралельна) з віссю вишивальної голки дозволяє використати як привод орієнтувального механізму напрямку укладання стрічки привод від шнурового пристрою, розташувати стрічковий живильник в вузькому робочому просторі між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки та дозволяє забезпечити баланс інерційних мас при обертанні орієнтувального механізму напрямку укладання стрічки в процесі пришивання стрічки не зважаючи на ступінь використання запасу стрічки, що міститься на котушці, а також - малі габарити, що виключають необхідність зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею. Забезпечення орієнтувального механізму напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою напрямною та спрямовуючим стрічку елементом, що повертає стрічку площиною до площини тканини, на яку проводиться пришивання стрічки, дозволяє утворити конструкцію, що забезпечує сталий напрямок для проходження стрічки та умови для виконання зі стрічки малюнків на тканині з малими радіусами обертання без сходу стрічки від її номінального положення, Використання пропонованих способу кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками за допомогою вищеназваного стрічкового живильника дозволяє забезпечити наступний технічний результат: забезпечується можливість розташувати стрічковий живильник в вузькому робочому просторі висотою не більш 29 мм між нижніми елементами багатоголкової головки і площиною тканини, на яку проводиться пришивання стрічки; забезпечується виконання зі стрічки малюнків на тканині з малими радіусами обертання без сходу стрічки від її номінального положення; забезпечується баланс інерційних мас при обертанні стрічкового живильника в процесі пришивання стрічки не зважаючи на ступінь використання запасу стрічки, що міститься на котушці; збільшується можливість підвищення швидкості пришивання накладного елемента у вигляді стрічки; виключається необхідність зняття з багатоголкової головки вишивальних голок та відповідних їм лапок для забезпечення вільного проходу котушки під нею, крім однієї лапки, голкою якої проводиться пришивання стрічки. Крім того: з'являється можливість використати привод шнурового пристрою, що широко розповсюджені, для привода стрічкового живильника; з'являється можливість підвищення продуктивності роботи вишивальної машини в цілому. На кресленні схематично представлений стрічковий живильник вишивальної машини з багатоголковими головками, що пропонується. Стрічковий живильник вишивальної машини з багатоголковими головками містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини у вигляді втулки 1, що охоплює виконавчий орган 2 приводу додаткового пристрою 3, на яку встановлений орієнтувальний механізм напрямку укладання стрічки 4, котушку 5 під розміщення на ній стрічки 6, встановлену на орієнтувальному механізмі напрямку укладання стрічки 4 і виконану під розміщення на ній одного ряду стрічки 6 з віссю обертання 7, що співпадає (або паралельна) з віссю вишивальної голки 8. Орієнтувальний механізм напрямку 3 UA 104109 C2 5 10 15 20 25 30 35 40 45 50 55 60 укладання стрічки 4 з елементами подачі стрічки в зону пришивання вишивальною голкою 8 забезпечений напрямною 9 та спрямовуючим стрічку елементом, що повертає стрічку 6 площиною 10 до площини 11 тканини 12, на яку проводиться пришивання стрічки 6. Напрямна 9 орієнтувального механізму напрямку укладання стрічки 4 виконана у вигляді паза за шириною, що відповідає ширині стрічки 6. Спрямовуючий стрічку елемент виконаний у вигляді двох осей 13 і 14, що паралельні одна одній та площині 11 тканини 12, на яку проводиться пришивання вишивальною голкою 8, причому котушка 5 виконана однобічною та встановлена на орієнтувальному механізмі напрямку укладання стрічки 4 боком 15 вниз. Додатковий пристрій 3 має кроковий електродвигун 16 та незалежну систему керування 17 обертальним рухом виконавчого органа 2. Голка 8 встановлена в багатоголковій головці 18 вишивальної машини і має можливість зворотно-поступового руху вздовж своєї осі. Спосіб кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками здійснюють наступним чином. В процесі роботи координатний пристрій вишивальної машини кроками, у відповідності з програмою, переміщує тканину 12 відносно голки 8. Відповідно тканина 12 кроками разом з пришитою частиною стрічки 6, переміщується відносно орієнтувального механізму напрямку укладання стрічки 4. В результаті відбувається крокове вільне розмотування стрічки 6 з котушки 5 (остання може мати пристрій гальмування для попередження інерційного розмотування стрічки 6). Одночасно з цим під впливом системи керування 17 за допомогою крокового електродвигуна 16, додаткового пристрою 3, виконавчого органа 2 і втулки 1 відбувається поворот орієнтувального механізму напрямку укладання стрічки 4 відносно осі 7 з забезпеченням укладки стрічки вздовж напрямку руху координатного пристрою вишивальної машини, причому стрічка 6 завжди знаходиться ззаду орієнтувального механізму напрямку укладання стрічки 4, що завжди розвернутий назустріч руху координатного пристрою вишивальної машини. Стрічка 6 при проходженні через осі 13 і 14 спрямовуючого елемента повертається на 90° таким чином, що її поверхня 10 стає паралельною поверхні 11 тканини 12. Далі стрічка 6 направляється в паз 9 і на виході з нього притискається до тканини 14 та пришивається ниткою голкою 8. ФОРМУЛА ВИНАХОДУ 1. Спосіб кріплення стрічки при вишиванні на вишивальній машині з багатоголковими головками, при якому попередньо здійснюють технологічну підготовку багатоголкової головки до режиму пришивання стрічки, а стрічку подають з котушки, що встановлена з можливістю вільного розмотування стрічки з орієнтацією напрямку її ходу вздовж напрямку руху тканини, зі стрічкового живильника, що встановлений на приводі додаткового пристрою вишивальної машини, і пришивають до полотна однією із вишивальних голок багатоголкової головки, який відрізняється тим, що вісь обертання котушки стрічкового живильника розміщують зі співпаданням або паралельно з віссю вишивальної голки, причому стрічку, що сходить з котушки, повертають в процесі розмотування площиною до площини, що паралельна площині тканини, на яку проводиться пришивання стрічки, а підготовку багатоголкової головки до режиму пришивання стрічки здійснюють шляхом демонтажу лапки в одній із позицій. 2. Стрічковий живильник вишивальної машини з багатоголковими головками, що містить пристосування для передачі поворотного руху від приводу додаткового пристрою вишивальної машини, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою та котушку під розміщення на ній стрічки, який відрізняється тим, що пристосування для передачі поворотного руху від приводу додаткового пристрою до вишивальної машини виконане у вигляді втулки, що охоплює виконавчий орган приводу додаткового пристрою, на яку встановлений орієнтувальний механізм напрямку укладання стрічки, причому котушка встановлена на орієнтувальному механізмі напрямку укладання стрічки і виконана під розміщення на ній одного ряду стрічки з віссю обертання, що співпадає або паралельна з віссю вишивальної голки, крім того, орієнтувальний механізм напрямку укладання стрічки з елементами подачі стрічки в зону пришивання вишивальною голкою забезпечений напрямною та спрямовуючим стрічку елементом, що повертає стрічку площиною до площини тканини, на яку проводиться пришивання стрічки. 3. Стрічковий живильник вишивальної машини з багатоголковими головками за п. 2, який відрізняється тим, що напрямна орієнтувального механізму напрямку укладання стрічки виконана у вигляді паза за шириною, що відповідає ширині стрічки з забезпеченням її вільного руху вздовж нього, а спрямовуючий стрічку елемент виконаний у вигляді двох осей, що паралельні одна одній та площині тканини, на яку проводиться пришивання вишивальною 4 UA 104109 C2 голкою, причому котушка виконана однобічною та встановлена на орієнтувальному механізмі напрямку укладання стрічки боком вниз. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
