Закупорювальний пристрій, придатний для зливання рідини з пляшки довільними порціями

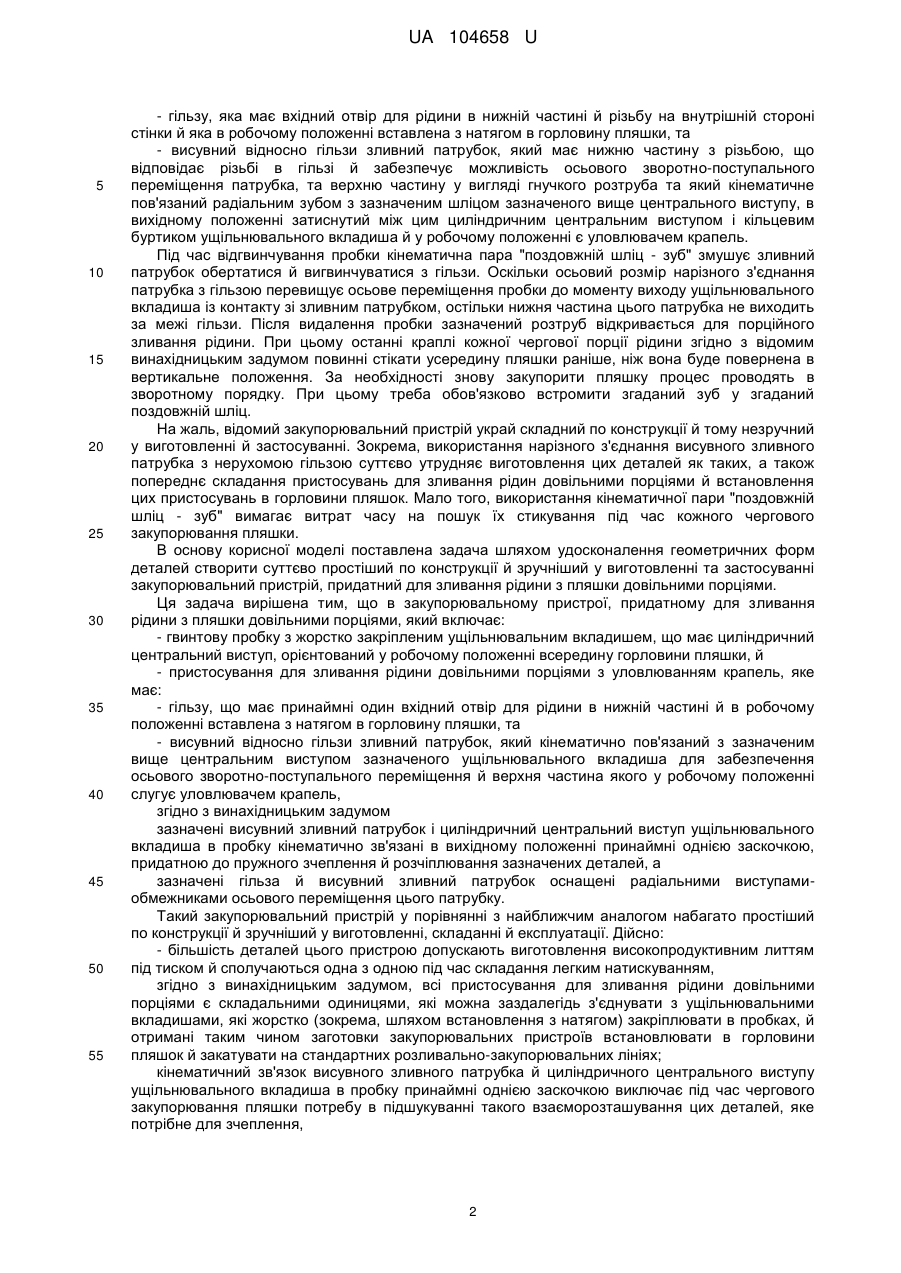

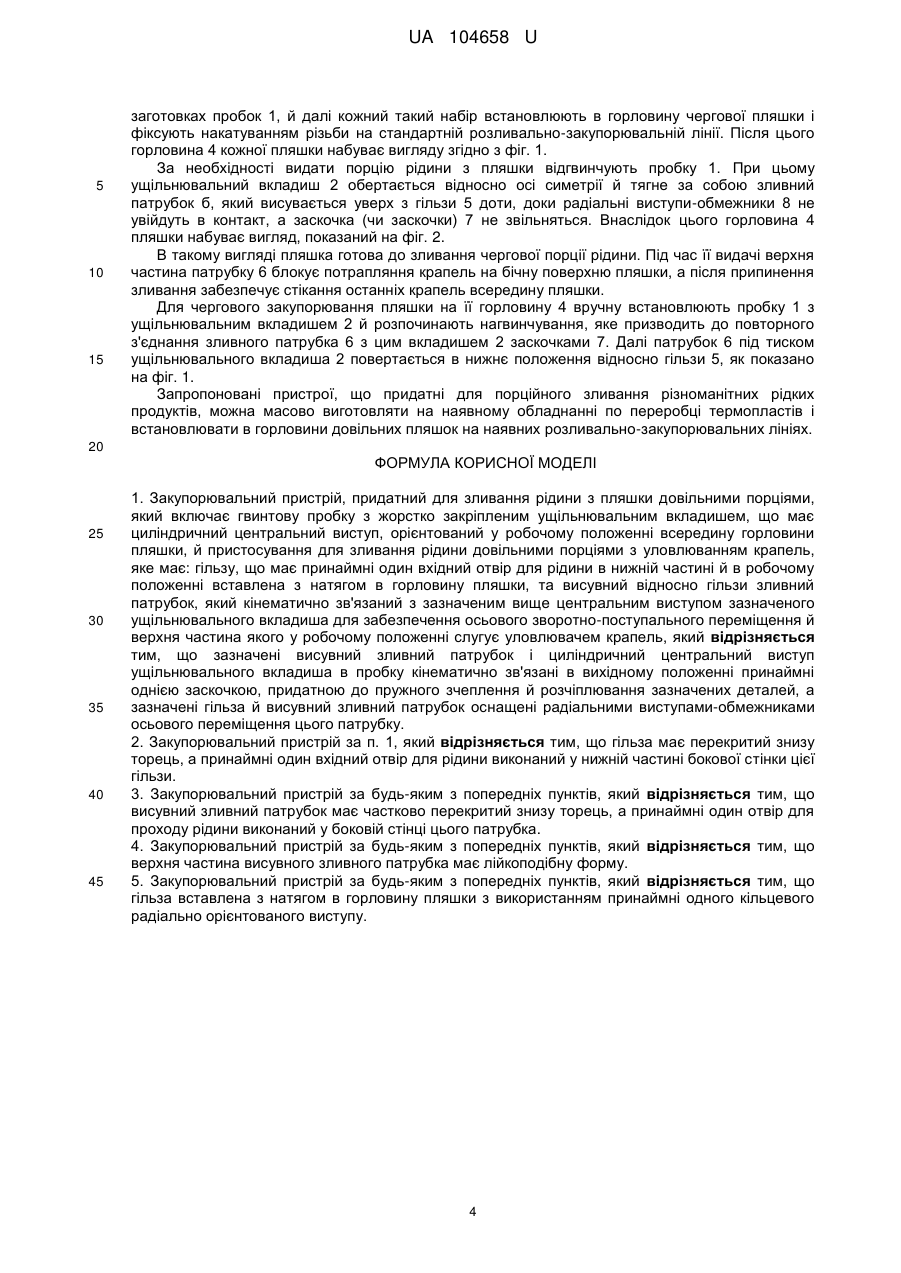

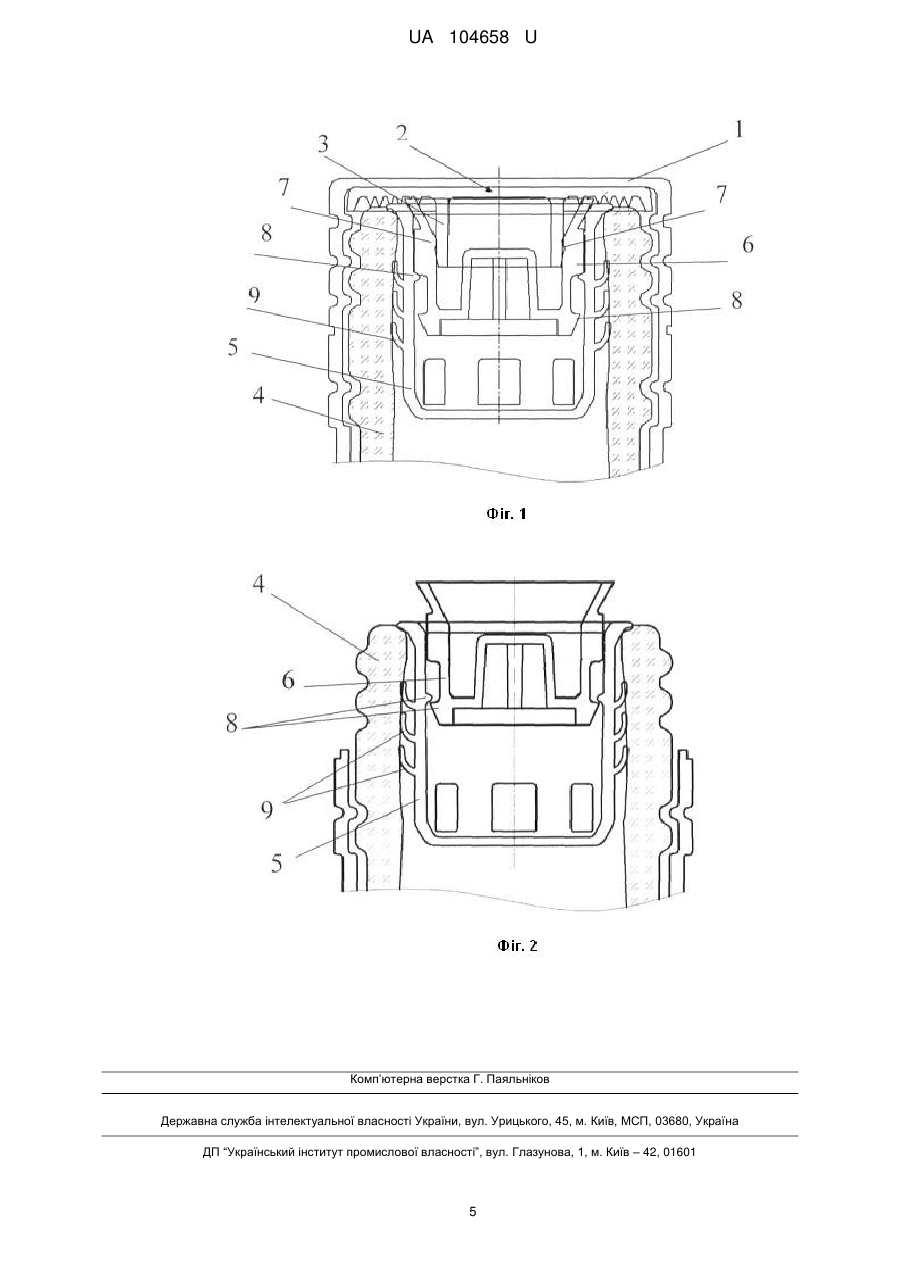

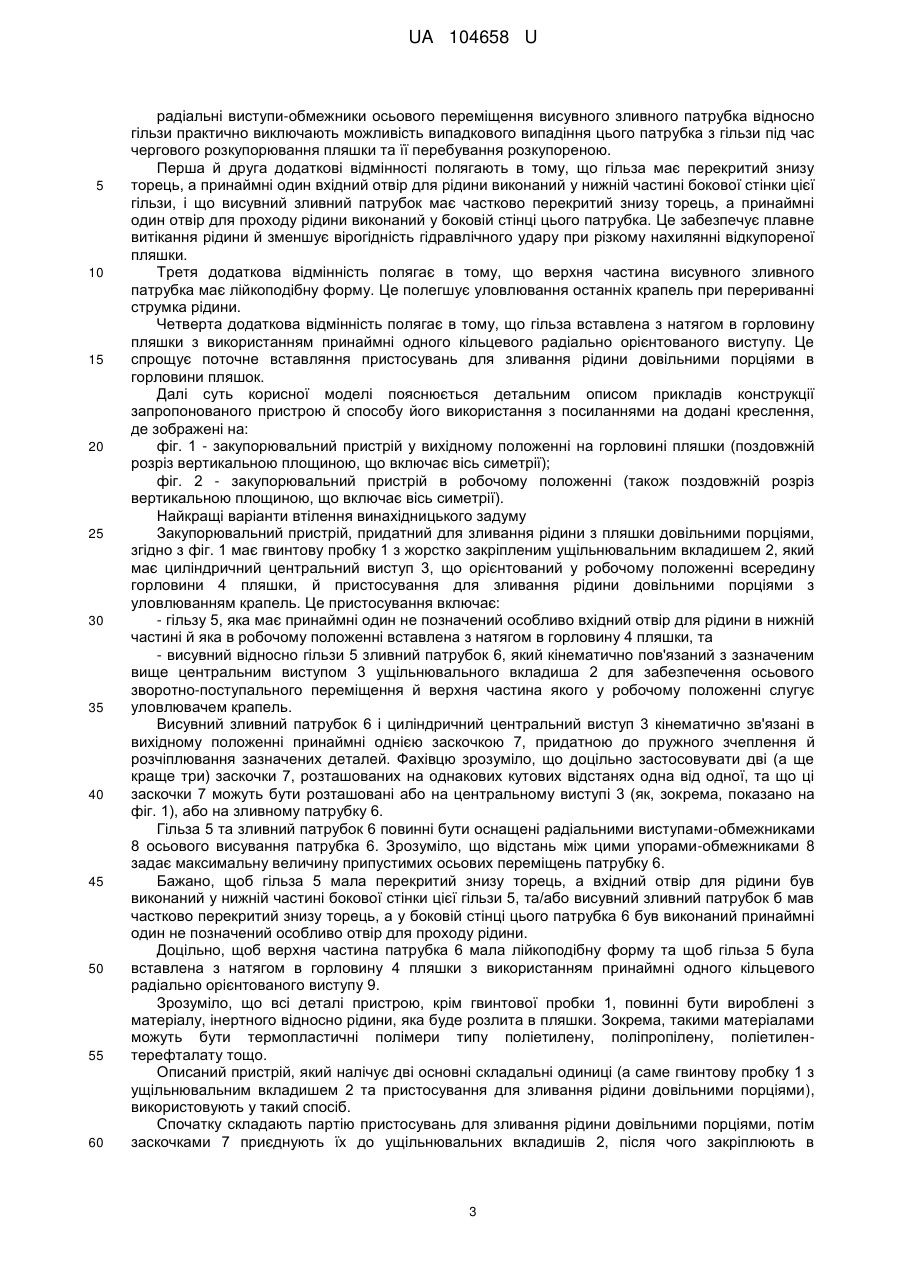

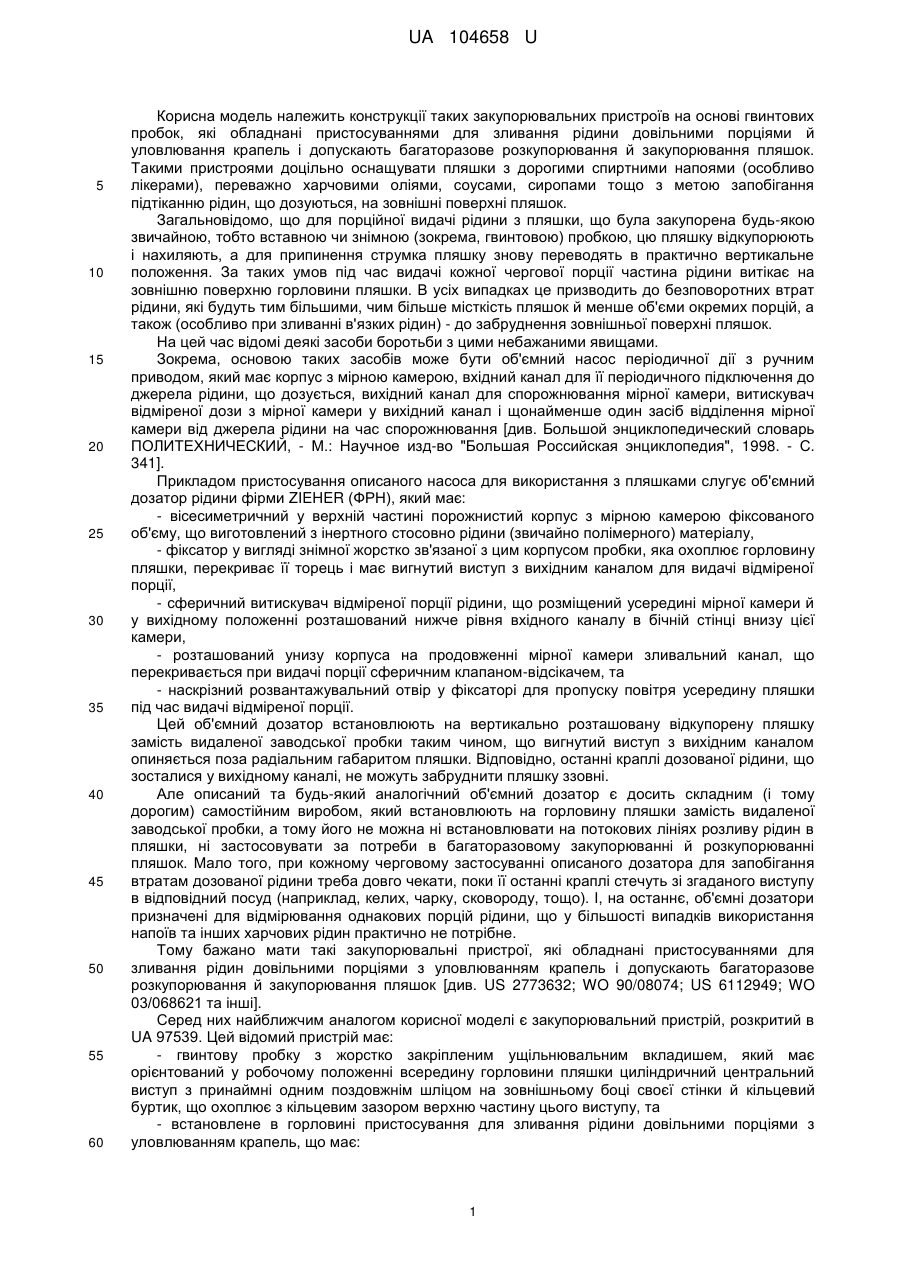

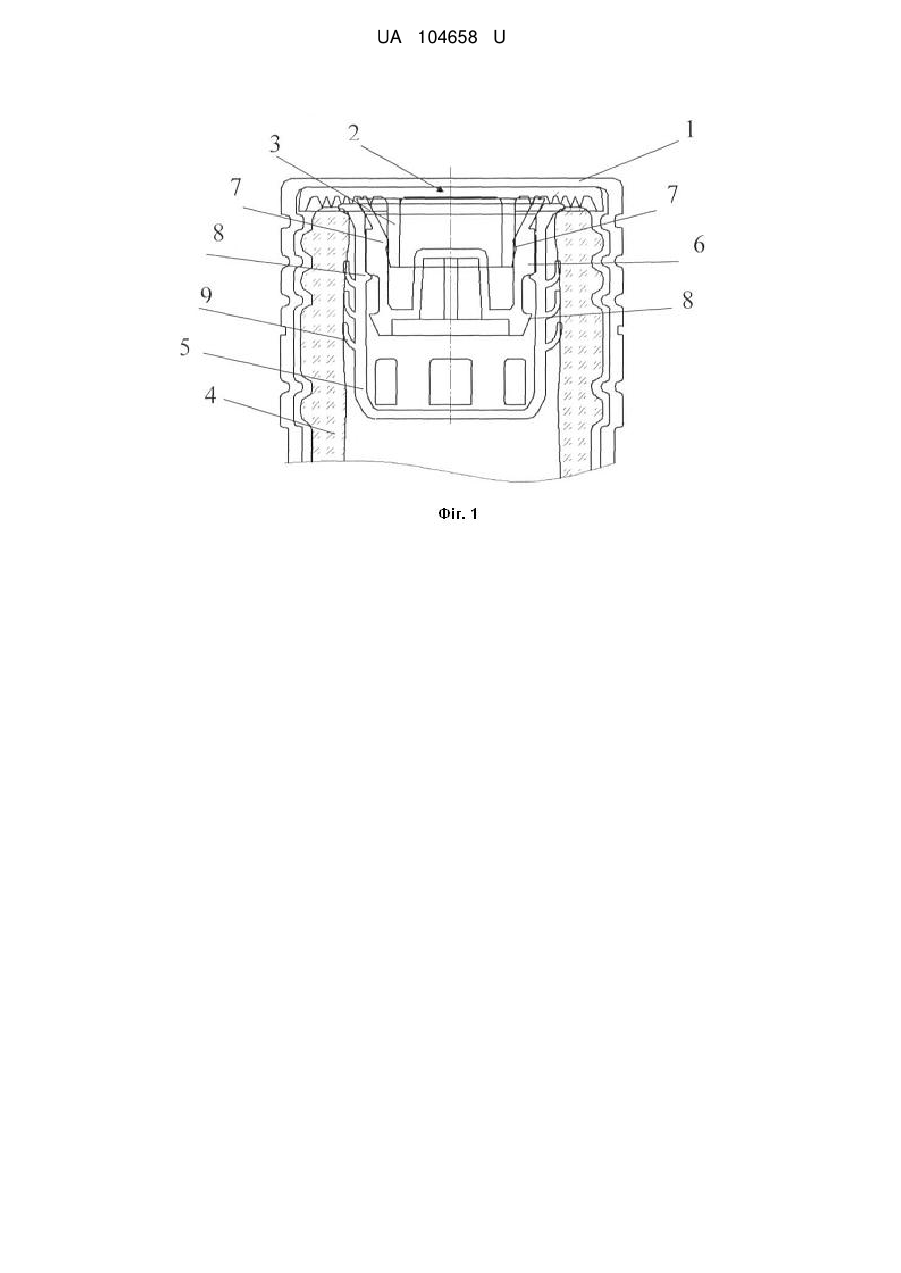

Реферат: Закупорювальний пристрій, придатний для зливання рідини з пляшки довільними порціями, включає гвинтову пробку з жорстко закріпленим ущільнювальним вкладишем, що має циліндричний центральний виступ, орієнтований у робочому положенні всередину горловини пляшки, й пристосування для зливання рідини довільними порціями з уловлюванням крапель, яке має гільзу, що має принаймні один вхідний отвір для рідини в нижній частині й в робочому положенні вставлена з натягом в горловину пляшки, та висувний відносно гільзи зливний патрубок, який кінематично зв'язаний з центральним виступом ущільнювального вкладиша для забезпечення осьового зворотно-поступального переміщення й верхня частина якого у робочому положенні слугує уловлювачем крапель. Висувний зливний патрубок і циліндричний центральний виступ ущільнювального вкладиша в пробку кінематично зв'язані в вихідному положенні принаймні однією заскочкою, придатною до пружного зчеплення й розчіплювання зазначених деталей. Гільза й висувний зливний патрубок оснащені радіальними виступамиобмежниками осьового переміщення цього патрубка. UA 104658 U (12) UA 104658 U UA 104658 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить конструкції таких закупорювальних пристроїв на основі гвинтових пробок, які обладнані пристосуваннями для зливання рідини довільними порціями й уловлювання крапель і допускають багаторазове розкупорювання й закупорювання пляшок. Такими пристроями доцільно оснащувати пляшки з дорогими спиртними напоями (особливо лікерами), переважно харчовими оліями, соусами, сиропами тощо з метою запобігання підтіканню рідин, що дозуються, на зовнішні поверхні пляшок. Загальновідомо, що для порційної видачі рідини з пляшки, що була закупорена будь-якою звичайною, тобто вставною чи знімною (зокрема, гвинтовою) пробкою, цю пляшку відкупорюють і нахиляють, а для припинення струмка пляшку знову переводять в практично вертикальне положення. За таких умов під час видачі кожної чергової порції частина рідини витікає на зовнішню поверхню горловини пляшки. В усіх випадках це призводить до безповоротних втрат рідини, які будуть тим більшими, чим більше місткість пляшок й менше об'єми окремих порцій, а також (особливо при зливанні в'язких рідин) - до забруднення зовнішньої поверхні пляшок. На цей час відомі деякі засоби боротьби з цими небажаними явищами. Зокрема, основою таких засобів може бути об'ємний насос періодичної дії з ручним приводом, який має корпус з мірною камерою, вхідний канал для її періодичного підключення до джерела рідини, що дозується, вихідний канал для спорожнювання мірної камери, витискувач відміреної дози з мірної камери у вихідний канал і щонайменше один засіб відділення мірної камери від джерела рідини на час спорожнювання [див. Большой энциклопедический словарь ПОЛИТЕХНИЧЕСКИЙ, - М.: Научное изд-во "Большая Российская энциклопедия", 1998. - С. 341]. Прикладом пристосування описаного насоса для використання з пляшками слугує об'ємний дозатор рідини фірми ZIEHER (ФРН), який має: - вісесиметричний у верхній частині порожнистий корпус з мірною камерою фіксованого об'єму, що виготовлений з інертного стосовно рідини (звичайно полімерного) матеріалу, - фіксатор у вигляді знімної жорстко зв'язаної з цим корпусом пробки, яка охоплює горловину пляшки, перекриває її торець і має вигнутий виступ з вихідним каналом для видачі відміреної порції, - сферичний витискувач відміреної порції рідини, що розміщений усередині мірної камери й у вихідному положенні розташований нижче рівня вхідного каналу в бічній стінці внизу цієї камери, - розташований унизу корпуса на продовженні мірної камери зливальний канал, що перекривається при видачі порції сферичним клапаном-відсікачем, та - наскрізний розвантажувальний отвір у фіксаторі для пропуску повітря усередину пляшки під час видачі відміреної порції. Цей об'ємний дозатор встановлюють на вертикально розташовану відкупорену пляшку замість видаленої заводської пробки таким чином, що вигнутий виступ з вихідним каналом опиняється поза радіальним габаритом пляшки. Відповідно, останні краплі дозованої рідини, що зосталися у вихідному каналі, не можуть забруднити пляшку ззовні. Але описаний та будь-який аналогічний об'ємний дозатор є досить складним (і тому дорогим) самостійним виробом, який встановлюють на горловину пляшки замість видаленої заводської пробки, а тому його не можна ні встановлювати на потокових лініях розливу рідин в пляшки, ні застосовувати за потреби в багаторазовому закупорюванні й розкупорюванні пляшок. Мало того, при кожному черговому застосуванні описаного дозатора для запобігання втратам дозованої рідини треба довго чекати, поки її останні краплі стечуть зі згаданого виступу в відповідний посуд (наприклад, келих, чарку, сковороду, тощо). І, на останнє, об'ємні дозатори призначені для відмірювання однакових порцій рідини, що у більшості випадків використання напоїв та інших харчових рідин практично не потрібне. Тому бажано мати такі закупорювальні пристрої, які обладнані пристосуваннями для зливання рідин довільними порціями з уловлюванням крапель і допускають багаторазове розкупорювання й закупорювання пляшок [див. US 2773632; WO 90/08074; US 6112949; WO 03/068621 та інші]. Серед них найближчим аналогом корисної моделі є закупорювальний пристрій, розкритий в UA 97539. Цей відомий пристрій має: - гвинтову пробку з жорстко закріпленим ущільнювальним вкладишем, який має орієнтований у робочому положенні всередину горловини пляшки циліндричний центральний виступ з принаймні одним поздовжнім шліцом на зовнішньому боці своєї стінки й кільцевий буртик, що охоплює з кільцевим зазором верхню частину цього виступу, та - встановлене в горловині пристосування для зливання рідини довільними порціями з уловлюванням крапель, що має: 1 UA 104658 U 5 10 15 20 25 30 35 40 45 50 55 - гільзу, яка має вхідний отвір для рідини в нижній частині й різьбу на внутрішній стороні стінки й яка в робочому положенні вставлена з натягом в горловину пляшки, та - висувний відносно гільзи зливний патрубок, який має нижню частину з різьбою, що відповідає різьбі в гільзі й забезпечує можливість осьового зворотно-поступального переміщення патрубка, та верхню частину у вигляді гнучкого розтруба та який кінематичне пов'язаний радіальним зубом з зазначеним шліцом зазначеного вище центрального виступу, в вихідному положенні затиснутий між цим циліндричним центральним виступом і кільцевим буртиком ущільнювального вкладиша й у робочому положенні є уловлювачем крапель. Під час відгвинчування пробки кінематична пара "поздовжній шліц - зуб" змушує зливний патрубок обертатися й вигвинчуватися з гільзи. Оскільки осьовий розмір нарізного з'єднання патрубка з гільзою перевищує осьове переміщення пробки до моменту виходу ущільнювального вкладиша із контакту зі зливним патрубком, остільки нижня частина цього патрубка не виходить за межі гільзи. Після видалення пробки зазначений розтруб відкривається для порційного зливання рідини. При цьому останні краплі кожної чергової порції рідини згідно з відомим винахідницьким задумом повинні стікати усередину пляшки раніше, ніж вона буде повернена в вертикальне положення. За необхідності знову закупорити пляшку процес проводять в зворотному порядку. При цьому треба обов'язково встромити згаданий зуб у згаданий поздовжній шліц. На жаль, відомий закупорювальний пристрій украй складний по конструкції й тому незручний у виготовленні й застосуванні. Зокрема, використання нарізного з'єднання висувного зливного патрубка з нерухомою гільзою суттєво утрудняє виготовлення цих деталей як таких, а також попереднє складання пристосувань для зливання рідин довільними порціями й встановлення цих пристосувань в горловини пляшок. Мало того, використання кінематичної пари "поздовжній шліц - зуб" вимагає витрат часу на пошук їх стикування під час кожного чергового закупорювання пляшки. В основу корисної моделі поставлена задача шляхом удосконалення геометричних форм деталей створити суттєво простіший по конструкції й зручніший у виготовленні та застосуванні закупорювальний пристрій, придатний для зливання рідини з пляшки довільними порціями. Ця задача вирішена тим, що в закупорювальному пристрої, придатному для зливання рідини з пляшки довільними порціями, який включає: - гвинтову пробку з жорстко закріпленим ущільнювальним вкладишем, що має циліндричний центральний виступ, орієнтований у робочому положенні всередину горловини пляшки, й - пристосування для зливання рідини довільними порціями з уловлюванням крапель, яке має: - гільзу, що має принаймні один вхідний отвір для рідини в нижній частині й в робочому положенні вставлена з натягом в горловину пляшки, та - висувний відносно гільзи зливний патрубок, який кінематично пов'язаний з зазначеним вище центральним виступом зазначеного ущільнювального вкладиша для забезпечення осьового зворотно-поступального переміщення й верхня частина якого у робочому положенні слугує уловлювачем крапель, згідно з винахідницьким задумом зазначенівисувний зливний патрубок і циліндричний центральний виступ ущільнювального вкладиша в пробку кінематично зв'язані в вихідному положенні принаймні однією заскочкою, придатною до пружного зчеплення й розчіплювання зазначених деталей, а зазначені гільза й висувний зливний патрубок оснащені радіальними виступамиобмежниками осьового переміщення цього патрубку. Такий закупорювальний пристрій у порівнянні з найближчим аналогом набагато простіший по конструкції й зручніший у виготовленні, складанні й експлуатації. Дійсно: - більшість деталей цього пристрою допускають виготовлення високопродуктивним литтям під тиском й сполучаються одна з одною під час складання легким натискуванням, згідно з винахідницьким задумом, всі пристосування для зливання рідини довільними порціями є складальними одиницями, які можна заздалегідь з'єднувати з ущільнювальними вкладишами, які жорстко (зокрема, шляхом встановлення з натягом) закріплювати в пробках, й отримані таким чином заготовки закупорювальних пристроїв встановлювати в горловини пляшок й закатувати на стандартних розливально-закупорювальних лініях; кінематичний зв'язок висувного зливного патрубка й циліндричного центрального виступу ущільнювального вкладиша в пробку принаймні однією заскочкою виключає під час чергового закупорювання пляшки потребу в підшукуванні такого взаєморозташування цих деталей, яке потрібне для зчеплення, 2 UA 104658 U 5 10 15 20 25 30 35 40 45 50 55 60 радіальні виступи-обмежники осьового переміщення висувного зливного патрубка відносно гільзи практично виключають можливість випадкового випадіння цього патрубка з гільзи під час чергового розкупорювання пляшки та її перебування розкупореною. Перша й друга додаткові відмінності полягають в тому, що гільза має перекритий знизу торець, а принаймні один вхідний отвір для рідини виконаний у нижній частині бокової стінки цієї гільзи, і що висувний зливний патрубок має частково перекритий знизу торець, а принаймні один отвір для проходу рідини виконаний у боковій стінці цього патрубка. Це забезпечує плавне витікання рідини й зменшує вірогідність гідравлічного удару при різкому нахилянні відкупореної пляшки. Третя додаткова відмінність полягає в тому, що верхня частина висувного зливного патрубка має лійкоподібну форму. Це полегшує уловлювання останніх крапель при перериванні струмка рідини. Четверта додаткова відмінність полягає в тому, що гільза вставлена з натягом в горловину пляшки з використанням принаймні одного кільцевого радіально орієнтованого виступу. Це спрощує поточне вставляння пристосувань для зливання рідини довільними порціями в горловини пляшок. Далі суть корисної моделі пояснюється детальним описом прикладів конструкції запропонованого пристрою й способу його використання з посиланнями на додані креслення, де зображені на: фіг. 1 - закупорювальний пристрій у вихідному положенні на горловині пляшки (поздовжній розріз вертикальною площиною, що включає вісь симетрії); фіг. 2 - закупорювальний пристрій в робочому положенні (також поздовжній розріз вертикальною площиною, що включає вісь симетрії). Найкращі варіанти втілення винахідницького задуму Закупорювальний пристрій, придатний для зливання рідини з пляшки довільними порціями, згідно з фіг. 1 має гвинтову пробку 1 з жорстко закріпленим ущільнювальним вкладишем 2, який має циліндричний центральний виступ 3, що орієнтований у робочому положенні всередину горловини 4 пляшки, й пристосування для зливання рідини довільними порціями з уловлюванням крапель. Це пристосування включає: - гільзу 5, яка має принаймні один не позначений особливо вхідний отвір для рідини в нижній частині й яка в робочому положенні вставлена з натягом в горловину 4 пляшки, та - висувний відносно гільзи 5 зливний патрубок 6, який кінематично пов'язаний з зазначеним вище центральним виступом 3 ущільнювального вкладиша 2 для забезпечення осьового зворотно-поступального переміщення й верхня частина якого у робочому положенні слугує уловлювачем крапель. Висувний зливний патрубок 6 і циліндричний центральний виступ 3 кінематично зв'язані в вихідному положенні принаймні однією заскочкою 7, придатною до пружного зчеплення й розчіплювання зазначених деталей. Фахівцю зрозуміло, що доцільно застосовувати дві (а ще краще три) заскочки 7, розташованих на однакових кутових відстанях одна від одної, та що ці заскочки 7 можуть бути розташовані або на центральному виступі 3 (як, зокрема, показано на фіг. 1), або на зливному патрубку 6. Гільза 5 та зливний патрубок 6 повинні бути оснащені радіальними виступами-обмежниками 8 осьового висування патрубка 6. Зрозуміло, що відстань між цими упорами-обмежниками 8 задає максимальну величину припустимих осьових переміщень патрубку 6. Бажано, щоб гільза 5 мала перекритий знизу торець, а вхідний отвір для рідини був виконаний у нижній частині бокової стінки цієї гільзи 5, та/або висувний зливний патрубок б мав частково перекритий знизу торець, а у боковій стінці цього патрубка 6 був виконаний принаймні один не позначений особливо отвір для проходу рідини. Доцільно, щоб верхня частина патрубка 6 мала лійкоподібну форму та щоб гільза 5 була вставлена з натягом в горловину 4 пляшки з використанням принаймні одного кільцевого радіально орієнтованого виступу 9. Зрозуміло, що всі деталі пристрою, крім гвинтової пробки 1, повинні бути вироблені з матеріалу, інертного відносно рідини, яка буде розлита в пляшки. Зокрема, такими матеріалами можуть бути термопластичні полімери типу поліетилену, поліпропілену, поліетилентерефталату тощо. Описаний пристрій, який налічує дві основні складальні одиниці (а саме гвинтову пробку 1 з ущільнювальним вкладишем 2 та пристосування для зливання рідини довільними порціями), використовують у такий спосіб. Спочатку складають партію пристосувань для зливання рідини довільними порціями, потім заскочками 7 приєднують їх до ущільнювальних вкладишів 2, після чого закріплюють в 3 UA 104658 U 5 10 15 заготовках пробок 1, й далі кожний такий набір встановлюють в горловину чергової пляшки і фіксують накатуванням різьби на стандартній розливально-закупорювальній лінії. Після цього горловина 4 кожної пляшки набуває вигляду згідно з фіг. 1. За необхідності видати порцію рідини з пляшки відгвинчують пробку 1. При цьому ущільнювальний вкладиш 2 обертається відносно осі симетрії й тягне за собою зливний патрубок б, який висувається уверх з гільзи 5 доти, доки радіальні виступи-обмежники 8 не увійдуть в контакт, а заскочка (чи заскочки) 7 не звільняться. Внаслідок цього горловина 4 пляшки набуває вигляд, показаний на фіг. 2. В такому вигляді пляшка готова до зливання чергової порції рідини. Під час її видачі верхня частина патрубку 6 блокує потрапляння крапель на бічну поверхню пляшки, а після припинення зливання забезпечує стікання останніх крапель всередину пляшки. Для чергового закупорювання пляшки на її горловину 4 вручну встановлюють пробку 1 з ущільнювальним вкладишем 2 й розпочинають нагвинчування, яке призводить до повторного з'єднання зливного патрубка 6 з цим вкладишем 2 заскочками 7. Далі патрубок 6 під тиском ущільнювального вкладиша 2 повертається в нижнє положення відносно гільзи 5, як показано на фіг. 1. Запропоновані пристрої, що придатні для порційного зливання різноманітних рідких продуктів, можна масово виготовляти на наявному обладнанні по переробці термопластів і встановлювати в горловини довільних пляшок на наявних розливально-закупорювальних лініях. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Закупорювальний пристрій, придатний для зливання рідини з пляшки довільними порціями, який включає гвинтову пробку з жорстко закріпленим ущільнювальним вкладишем, що має циліндричний центральний виступ, орієнтований у робочому положенні всередину горловини пляшки, й пристосування для зливання рідини довільними порціями з уловлюванням крапель, яке має: гільзу, що має принаймні один вхідний отвір для рідини в нижній частині й в робочому положенні вставлена з натягом в горловину пляшки, та висувний відносно гільзи зливний патрубок, який кінематично зв'язаний з зазначеним вище центральним виступом зазначеного ущільнювального вкладиша для забезпечення осьового зворотно-поступального переміщення й верхня частина якого у робочому положенні слугує уловлювачем крапель, який відрізняється тим, що зазначені висувний зливний патрубок і циліндричний центральний виступ ущільнювального вкладиша в пробку кінематично зв'язані в вихідному положенні принаймні однією заскочкою, придатною до пружного зчеплення й розчіплювання зазначених деталей, а зазначені гільза й висувний зливний патрубок оснащені радіальними виступами-обмежниками осьового переміщення цього патрубку. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що гільза має перекритий знизу торець, а принаймні один вхідний отвір для рідини виконаний у нижній частині бокової стінки цієї гільзи. 3. Закупорювальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що висувний зливний патрубок має частково перекритий знизу торець, а принаймні один отвір для проходу рідини виконаний у боковій стінці цього патрубка. 4. Закупорювальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що верхня частина висувного зливного патрубка має лійкоподібну форму. 5. Закупорювальний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що гільза вставлена з натягом в горловину пляшки з використанням принаймні одного кільцевого радіально орієнтованого виступу. 4 UA 104658 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
