Машина для внесення рідких добрив

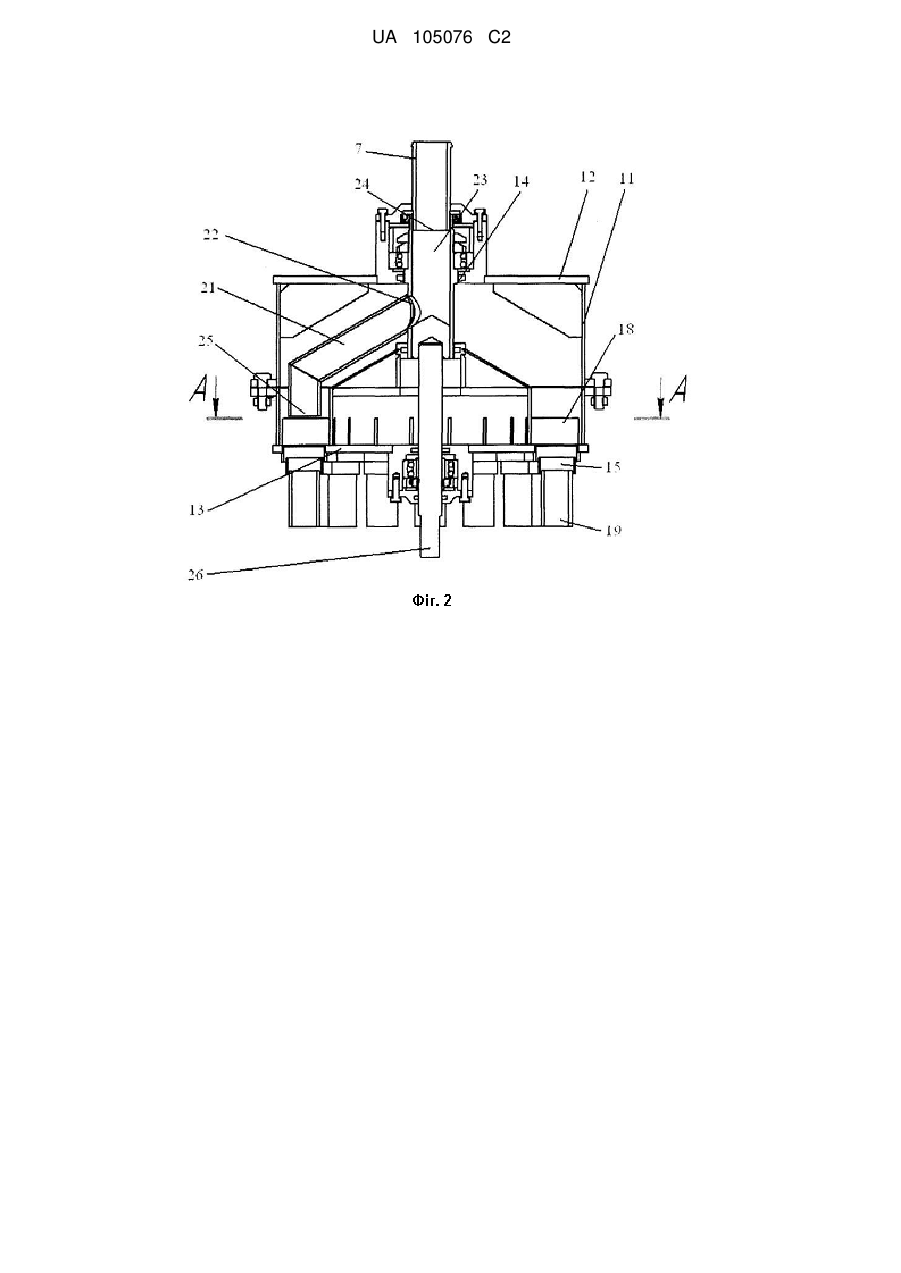

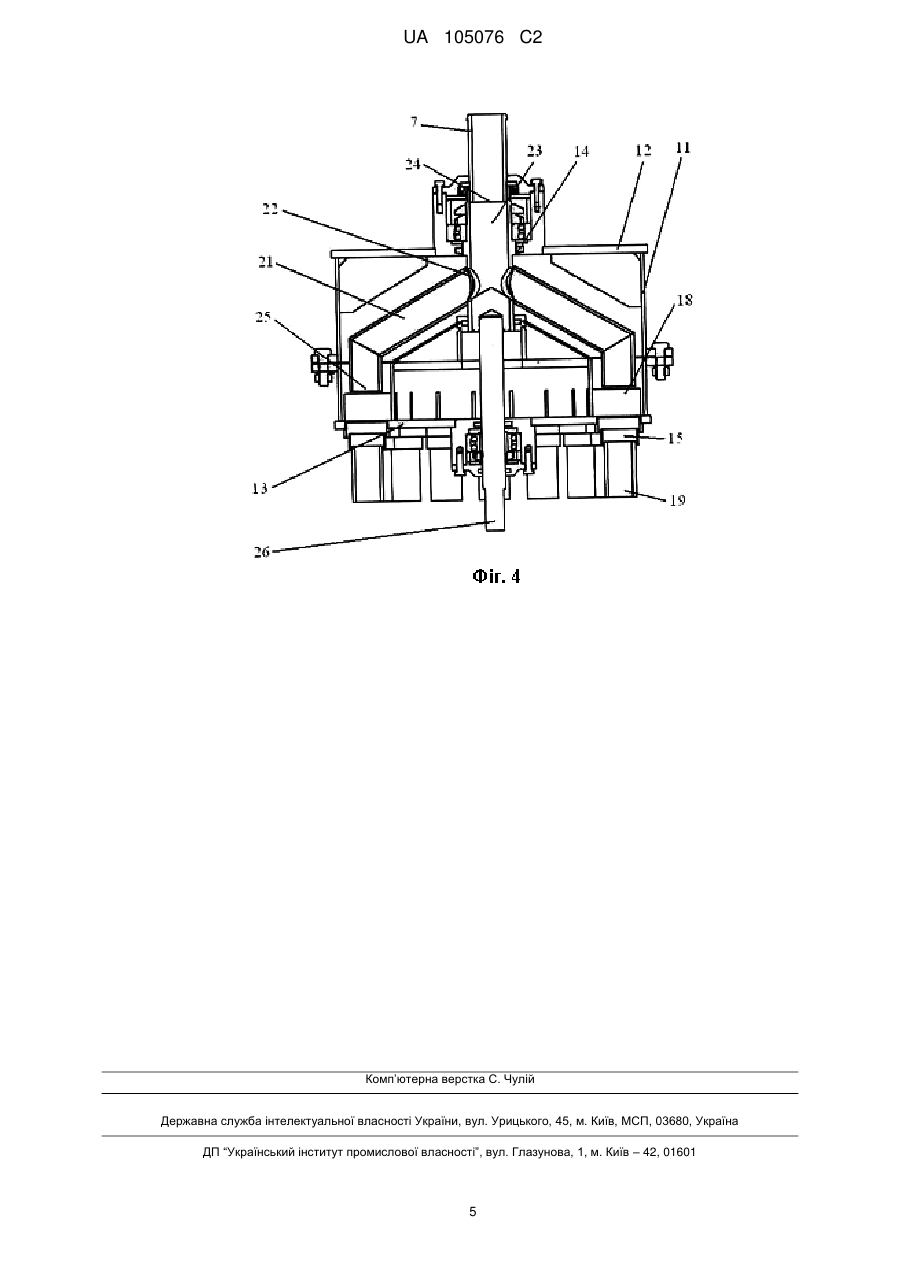

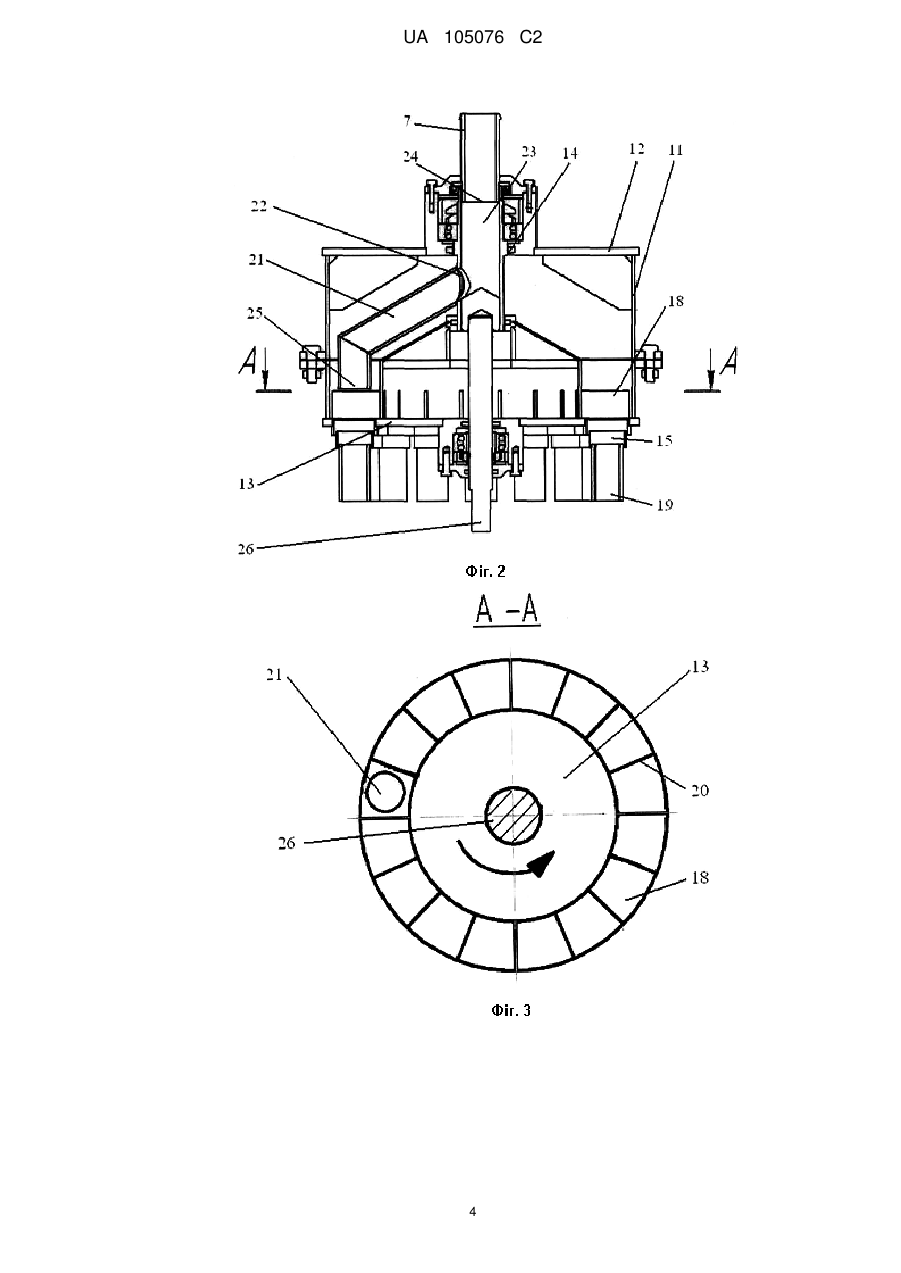

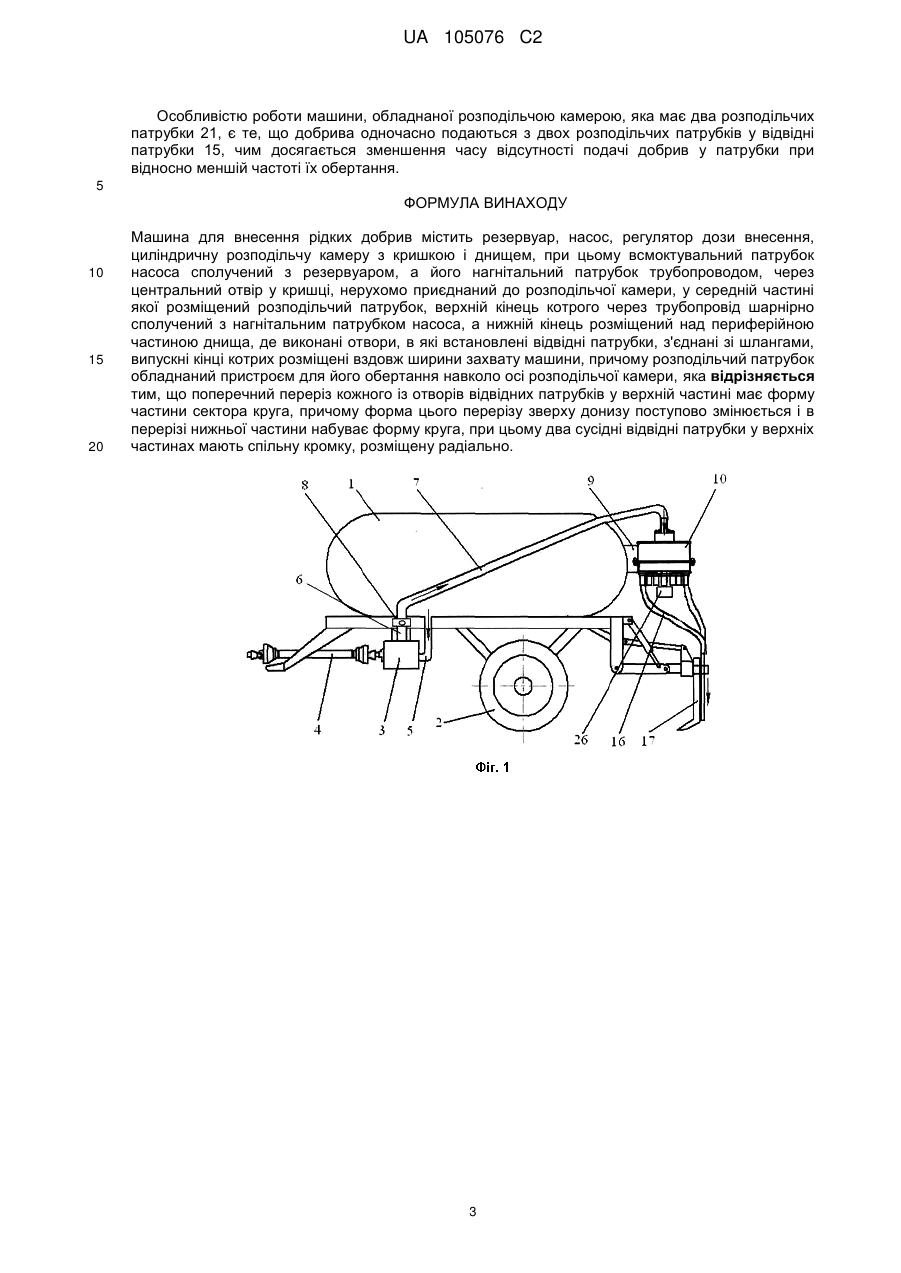

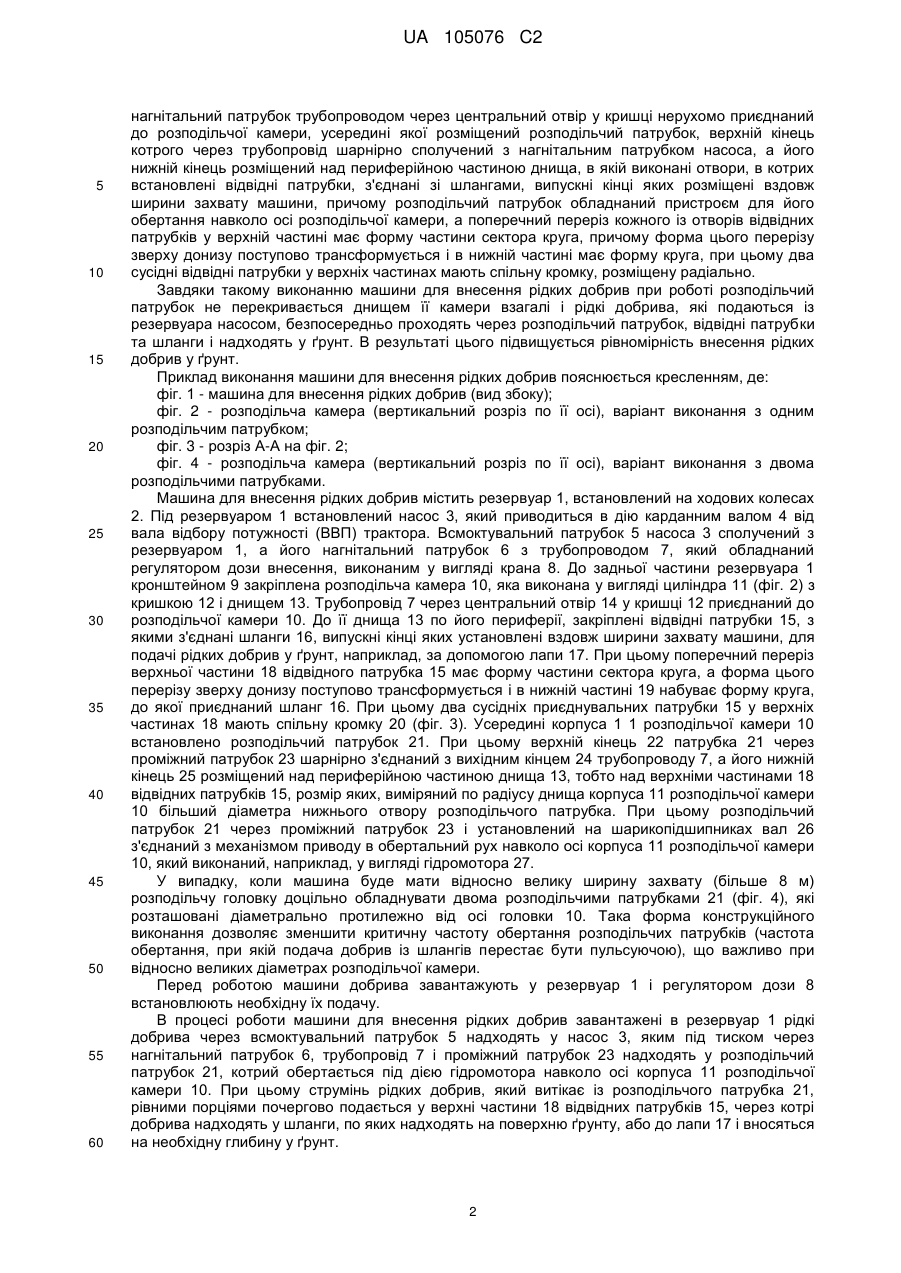

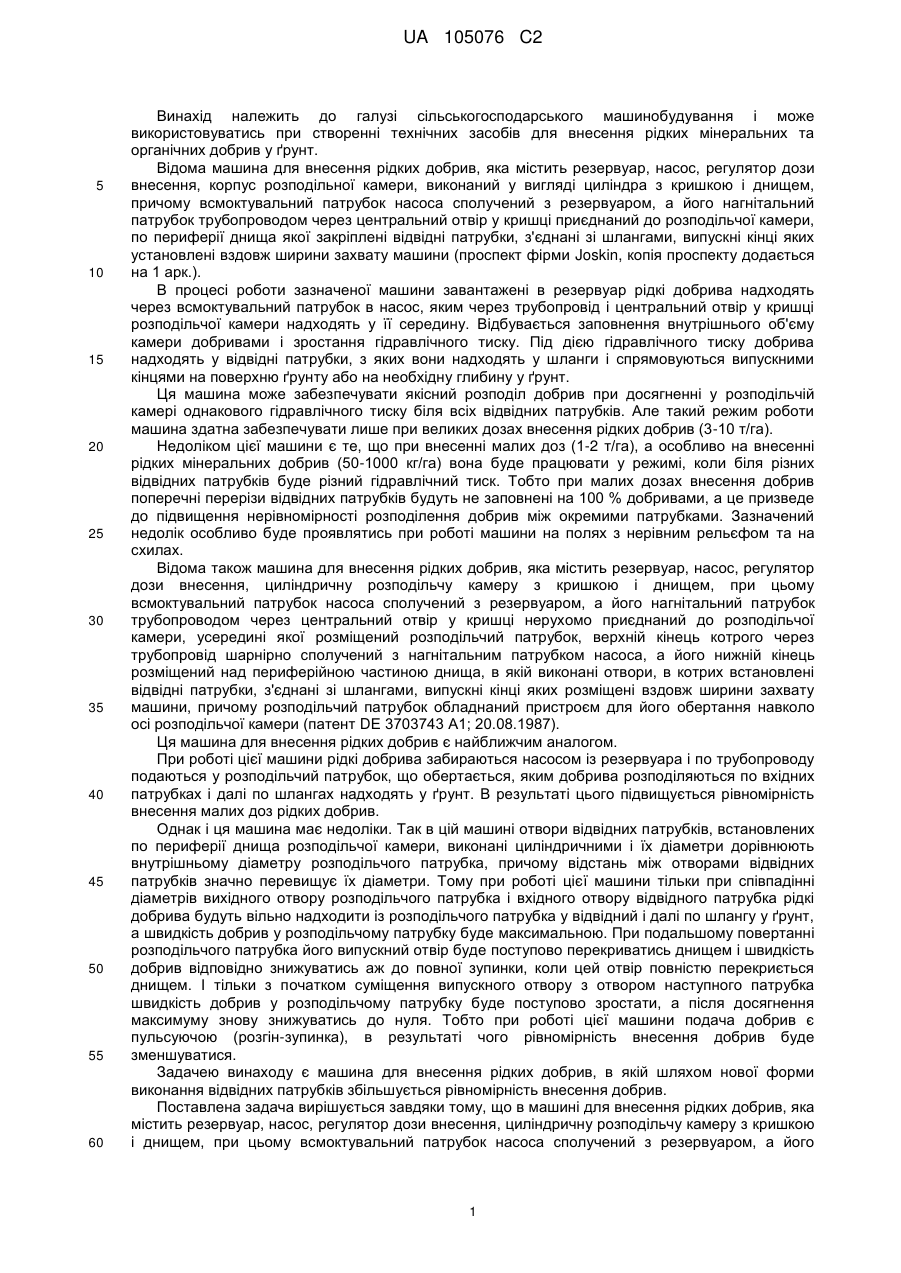

Реферат: Заявлена машина для внесення рідких добрив містить резервуар, насос, регулятор дози внесення, циліндричну розподільчу камеру з кришкою і днищем. Всмоктувальний патрубок насоса сполучений з резервуаром, а його нагнітальний патрубок трубопроводом, через центральний отвір у кришці, нерухомо приєднаний до розподільчої камери. У середній частині розподільчої камери розміщений розподільчий патрубок, верхній кінець котрого через трубопровід шарнірно сполучений з нагнітальним патрубком насоса, а його нижній кінець розміщений над периферійною частиною днища, де виконані отвори, в котрих встановлені відвідні патрубки, з'єднані зі шлангами. Випускні кінці шлангів розміщені вздовж ширини захвату машини. Розподільчий патрубок обладнаний пристроєм для його обертання навколо осі розподільчої камери. Поперечний переріз кожного із отворів відвідних патрубків у верхній частині має форму частини сектора круга. Форма перерізу відвідних патрубків зверху донизу поступово змінюється і в перерізі нижньої частини набуває форму круга. Два сусідні відвідні патрубки у верхніх частинах мають спільну кромку, розміщену радіально. UA 105076 C2 (12) UA 105076 C2 UA 105076 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування і може використовуватись при створенні технічних засобів для внесення рідких мінеральних та органічних добрив у ґрунт. Відома машина для внесення рідких добрив, яка містить резервуар, насос, регулятор дози внесення, корпус розподільної камери, виконаний у вигляді циліндра з кришкою і днищем, причому всмоктувальний патрубок насоса сполучений з резервуаром, а його нагнітальний патрубок трубопроводом через центральний отвір у кришці приєднаний до розподільчої камери, по периферії днища якої закріплені відвідні патрубки, з'єднані зі шлангами, випускні кінці яких установлені вздовж ширини захвату машини (проспект фірми Joskin, копія проспекту додається на 1 арк.). В процесі роботи зазначеної машини завантажені в резервуар рідкі добрива надходять через всмоктувальний патрубок в насос, яким через трубопровід і центральний отвір у кришці розподільчої камери надходять у її середину. Відбувається заповнення внутрішнього об'єму камери добривами і зростання гідравлічного тиску. Під дією гідравлічного тиску добрива надходять у відвідні патрубки, з яких вони надходять у шланги і спрямовуються випускними кінцями на поверхню ґрунту або на необхідну глибину у ґрунт. Ця машина може забезпечувати якісний розподіл добрив при досягненні у розподільчій камері однакового гідравлічного тиску біля всіх відвідних патрубків. Але такий режим роботи машина здатна забезпечувати лише при великих дозах внесення рідких добрив (3-10 т/га). Недоліком цієї машини є те, що при внесенні малих доз (1-2 т/га), а особливо на внесенні рідких мінеральних добрив (50-1000 кг/га) вона буде працювати у режимі, коли біля різних відвідних патрубків буде різний гідравлічний тиск. Тобто при малих дозах внесення добрив поперечні перерізи відвідних патрубків будуть не заповнені на 100 % добривами, а це призведе до підвищення нерівномірності розподілення добрив між окремими патрубками. Зазначений недолік особливо буде проявлятись при роботі машини на полях з нерівним рельєфом та на схилах. Відома також машина для внесення рідких добрив, яка містить резервуар, насос, регулятор дози внесення, циліндричну розподільчу камеру з кришкою і днищем, при цьому всмоктувальний патрубок насоса сполучений з резервуаром, а його нагнітальний патрубок трубопроводом через центральний отвір у кришці нерухомо приєднаний до розподільчої камери, усередині якої розміщений розподільчий патрубок, верхній кінець котрого через трубопровід шарнірно сполучений з нагнітальним патрубком насоса, а його нижній кінець розміщений над периферійною частиною днища, в якій виконані отвори, в котрих встановлені відвідні патрубки, з'єднані зі шлангами, випускні кінці яких розміщені вздовж ширини захвату машини, причому розподільчий патрубок обладнаний пристроєм для його обертання навколо осі розподільчої камери (патент DЕ 3703743 А1; 20.08.1987). Ця машина для внесення рідких добрив є найближчим аналогом. При роботі цієї машини рідкі добрива забираються насосом із резервуара і по трубопроводу подаються у розподільчий патрубок, що обертається, яким добрива розподіляються по вхідних патрубках і далі по шлангах надходять у ґрунт. В результаті цього підвищується рівномірність внесення малих доз рідких добрив. Однак і ця машина має недоліки. Так в цій машині отвори відвідних патрубків, встановлених по периферії днища розподільчої камери, виконані циліндричними і їх діаметри дорівнюють внутрішньому діаметру розподільчого патрубка, причому відстань між отворами відвідних патрубків значно перевищує їх діаметри. Тому при роботі цієї машини тільки при співпадінні діаметрів вихідного отвору розподільчого патрубка і вхідного отвору відвідного патрубка рідкі добрива будуть вільно надходити із розподільчого патрубка у відвідний і далі по шлангу у ґрунт, а швидкість добрив у розподільчому патрубку буде максимальною. При подальшому повертанні розподільчого патрубка його випускний отвір буде поступово перекриватись днищем і швидкість добрив відповідно знижуватись аж до повної зупинки, коли цей отвір повністю перекриється днищем. І тільки з початком суміщення випускного отвору з отвором наступного патрубка швидкість добрив у розподільчому патрубку буде поступово зростати, а після досягнення максимуму знову знижуватись до нуля. Тобто при роботі цієї машини подача добрив є пульсуючою (розгін-зупинка), в результаті чого рівномірність внесення добрив буде зменшуватися. Задачею винаходу є машина для внесення рідких добрив, в якій шляхом нової форми виконання відвідних патрубків збільшується рівномірність внесення добрив. Поставлена задача вирішується завдяки тому, що в машині для внесення рідких добрив, яка містить резервуар, насос, регулятор дози внесення, циліндричну розподільчу камеру з кришкою і днищем, при цьому всмоктувальний патрубок насоса сполучений з резервуаром, а його 1 UA 105076 C2 5 10 15 20 25 30 35 40 45 50 55 60 нагнітальний патрубок трубопроводом через центральний отвір у кришці нерухомо приєднаний до розподільчої камери, усередині якої розміщений розподільчий патрубок, верхній кінець котрого через трубопровід шарнірно сполучений з нагнітальним патрубком насоса, а його нижній кінець розміщений над периферійною частиною днища, в якій виконані отвори, в котрих встановлені відвідні патрубки, з'єднані зі шлангами, випускні кінці яких розміщені вздовж ширини захвату машини, причому розподільчий патрубок обладнаний пристроєм для його обертання навколо осі розподільчої камери, а поперечний переріз кожного із отворів відвідних патрубків у верхній частині має форму частини сектора круга, причому форма цього перерізу зверху донизу поступово трансформується і в нижній частині має форму круга, при цьому два сусідні відвідні патрубки у верхніх частинах мають спільну кромку, розміщену радіально. Завдяки такому виконанню машини для внесення рідких добрив при роботі розподільчий патрубок не перекривається днищем її камери взагалі і рідкі добрива, які подаються із резервуара насосом, безпосередньо проходять через розподільчий патрубок, відвідні патрубки та шланги і надходять у ґрунт. В результаті цього підвищується рівномірність внесення рідких добрив у ґрунт. Приклад виконання машини для внесення рідких добрив пояснюється кресленням, де: фіг. 1 - машина для внесення рідких добрив (вид збоку); фіг. 2 - розподільча камера (вертикальний розріз по її осі), варіант виконання з одним розподільчим патрубком; фіг. 3 - розріз А-А на фіг. 2; фіг. 4 - розподільча камера (вертикальний розріз по її осі), варіант виконання з двома розподільчими патрубками. Машина для внесення рідких добрив містить резервуар 1, встановлений на ходових колесах 2. Під резервуаром 1 встановлений насос 3, який приводиться в дію карданним валом 4 від вала відбору потужності (ВВП) трактора. Всмоктувальний патрубок 5 насоса 3 сполучений з резервуаром 1, а його нагнітальний патрубок 6 з трубопроводом 7, який обладнаний регулятором дози внесення, виконаним у вигляді крана 8. До задньої частини резервуара 1 кронштейном 9 закріплена розподільча камера 10, яка виконана у вигляді циліндра 11 (фіг. 2) з кришкою 12 і днищем 13. Трубопровід 7 через центральний отвір 14 у кришці 12 приєднаний до розподільчої камери 10. До її днища 13 по його периферії, закріплені відвідні патрубки 15, з якими з'єднані шланги 16, випускні кінці яких установлені вздовж ширини захвату машини, для подачі рідких добрив у ґрунт, наприклад, за допомогою лапи 17. При цьому поперечний переріз верхньої частини 18 відвідного патрубка 15 має форму частини сектора круга, а форма цього перерізу зверху донизу поступово трансформується і в нижній частині 19 набуває форму круга, до якої приєднаний шланг 16. При цьому два сусідніх приєднувальних патрубки 15 у верхніх частинах 18 мають спільну кромку 20 (фіг. 3). Усередині корпуса 1 1 розподільчої камери 10 встановлено розподільчий патрубок 21. При цьому верхній кінець 22 патрубка 21 через проміжний патрубок 23 шарнірно з'єднаний з вихідним кінцем 24 трубопроводу 7, а його нижній кінець 25 розміщений над периферійною частиною днища 13, тобто над верхніми частинами 18 відвідних патрубків 15, розмір яких, виміряний по радіусу днища корпуса 11 розподільчої камери 10 більший діаметра нижнього отвору розподільчого патрубка. При цьому розподільчий патрубок 21 через проміжний патрубок 23 і установлений на шарикопідшипниках вал 26 з'єднаний з механізмом приводу в обертальний рух навколо осі корпуса 11 розподільчої камери 10, який виконаний, наприклад, у вигляді гідромотора 27. У випадку, коли машина буде мати відносно велику ширину захвату (більше 8 м) розподільчу головку доцільно обладнувати двома розподільчими патрубками 21 (фіг. 4), які розташовані діаметрально протилежно від осі головки 10. Така форма конструкційного виконання дозволяє зменшити критичну частоту обертання розподільчих патрубків (частота обертання, при якій подача добрив із шлангів перестає бути пульсуючою), що важливо при відносно великих діаметрах розподільчої камери. Перед роботою машини добрива завантажують у резервуар 1 і регулятором дози 8 встановлюють необхідну їх подачу. В процесі роботи машини для внесення рідких добрив завантажені в резервуар 1 рідкі добрива через всмоктувальний патрубок 5 надходять у насос 3, яким під тиском через нагнітальний патрубок 6, трубопровід 7 і проміжний патрубок 23 надходять у розподільчий патрубок 21, котрий обертається під дією гідромотора навколо осі корпуса 11 розподільчої камери 10. При цьому струмінь рідких добрив, який витікає із розподільчого патрубка 21, рівними порціями почергово подається у верхні частини 18 відвідних патрубків 15, через котрі добрива надходять у шланги, по яких надходять на поверхню ґрунту, або до лапи 17 і вносяться на необхідну глибину у ґрунт. 2 UA 105076 C2 Особливістю роботи машини, обладнаної розподільчою камерою, яка має два розподільчих патрубки 21, є те, що добрива одночасно подаються з двох розподільчих патрубків у відвідні патрубки 15, чим досягається зменшення часу відсутності подачі добрив у патрубки при відносно меншій частоті їх обертання. 5 ФОРМУЛА ВИНАХОДУ 10 15 20 Машина для внесення рідких добрив містить резервуар, насос, регулятор дози внесення, циліндричну розподільчу камеру з кришкою і днищем, при цьому всмоктувальний патрубок насоса сполучений з резервуаром, а його нагнітальний патрубок трубопроводом, через центральний отвір у кришці, нерухомо приєднаний до розподільчої камери, у середній частині якої розміщений розподільчий патрубок, верхній кінець котрого через трубопровід шарнірно сполучений з нагнітальним патрубком насоса, а нижній кінець розміщений над периферійною частиною днища, де виконані отвори, в які встановлені відвідні патрубки, з'єднані зі шлангами, випускні кінці котрих розміщені вздовж ширини захвату машини, причому розподільчий патрубок обладнаний пристроєм для його обертання навколо осі розподільчої камери, яка відрізняється тим, що поперечний переріз кожного із отворів відвідних патрубків у верхній частині має форму частини сектора круга, причому форма цього перерізу зверху донизу поступово змінюється і в перерізі нижньої частини набуває форму круга, при цьому два сусідні відвідні патрубки у верхніх частинах мають спільну кромку, розміщену радіально. 3 UA 105076 C2 4 UA 105076 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
