Пристрій збору речовин, що плавають

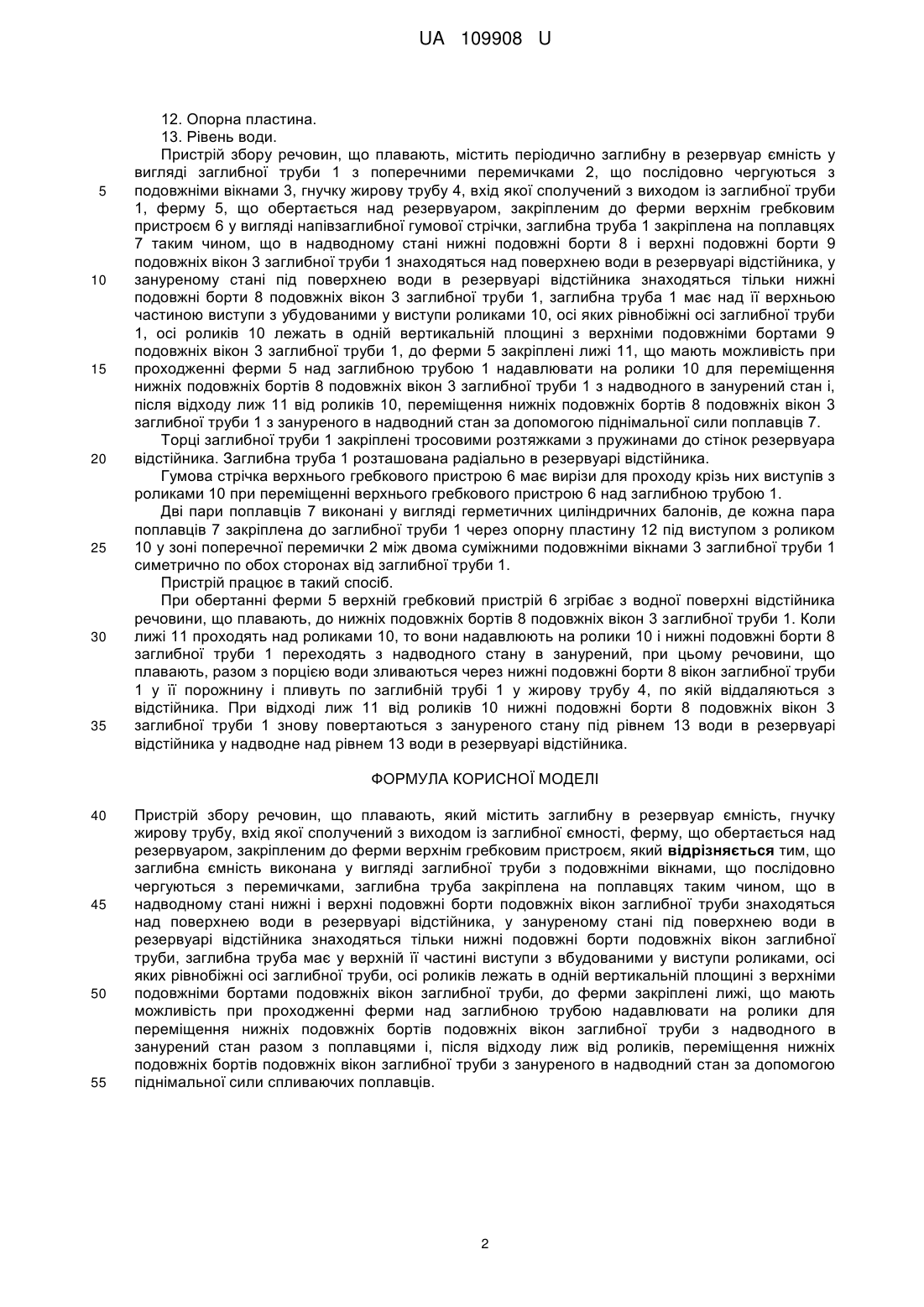

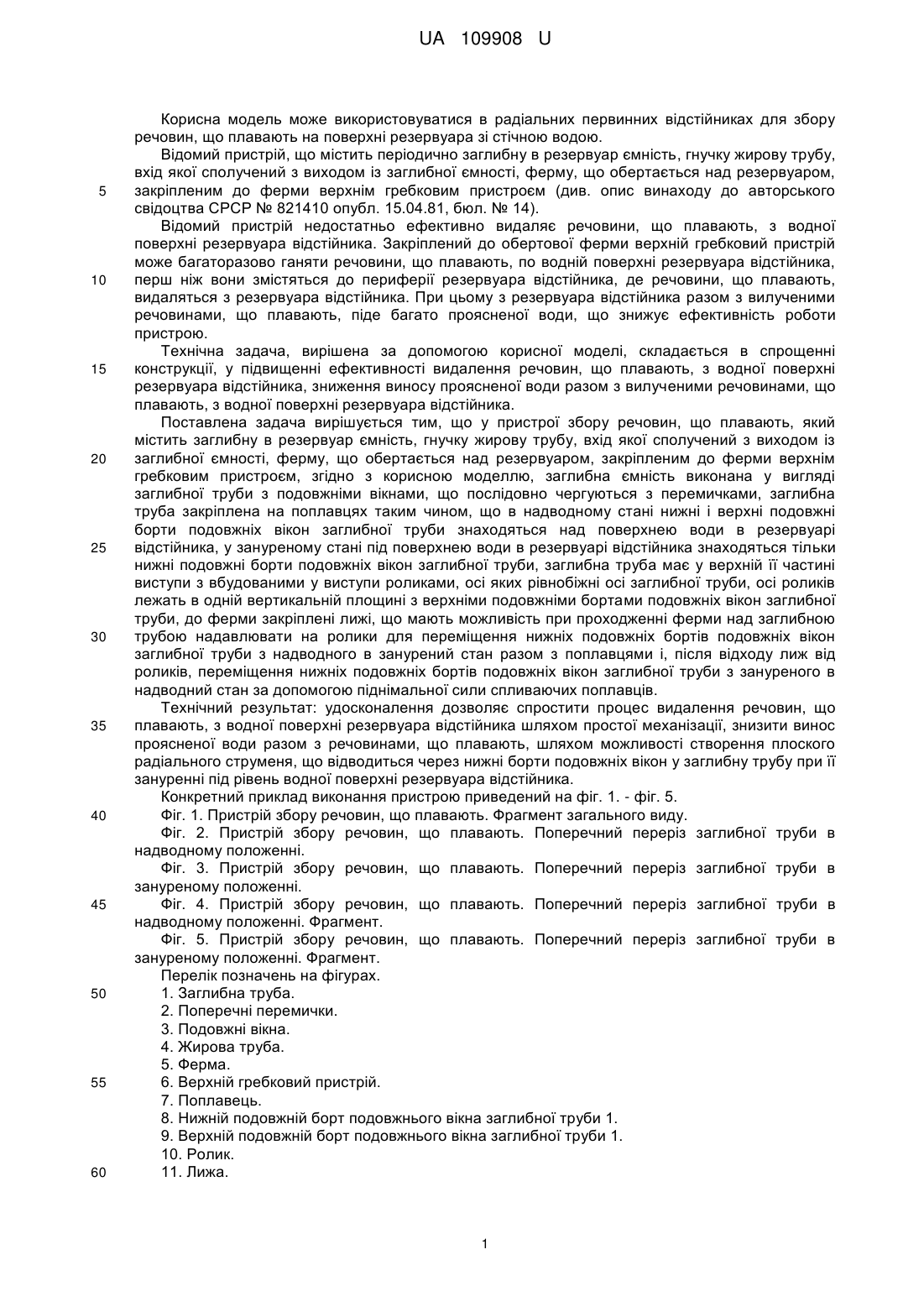

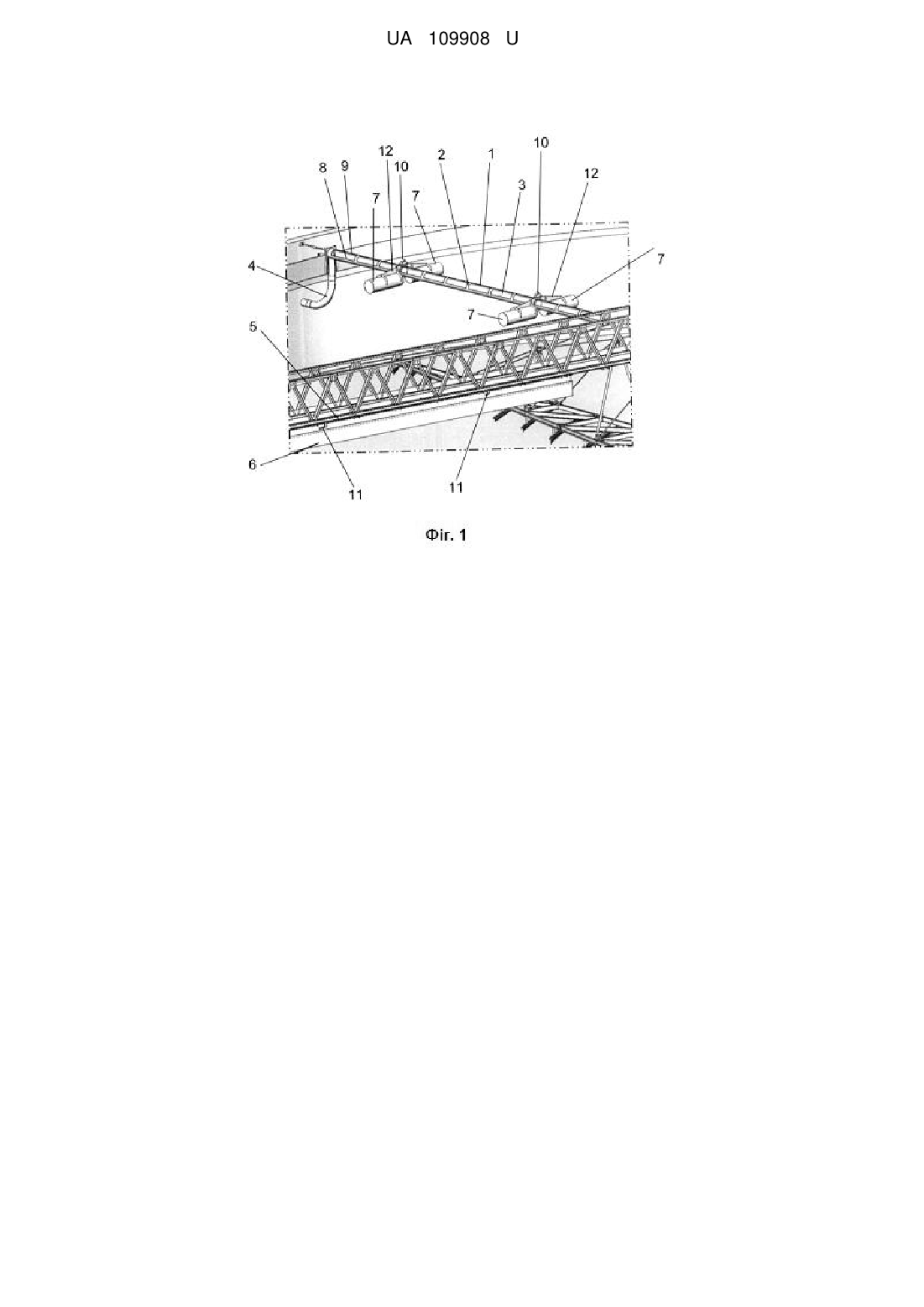

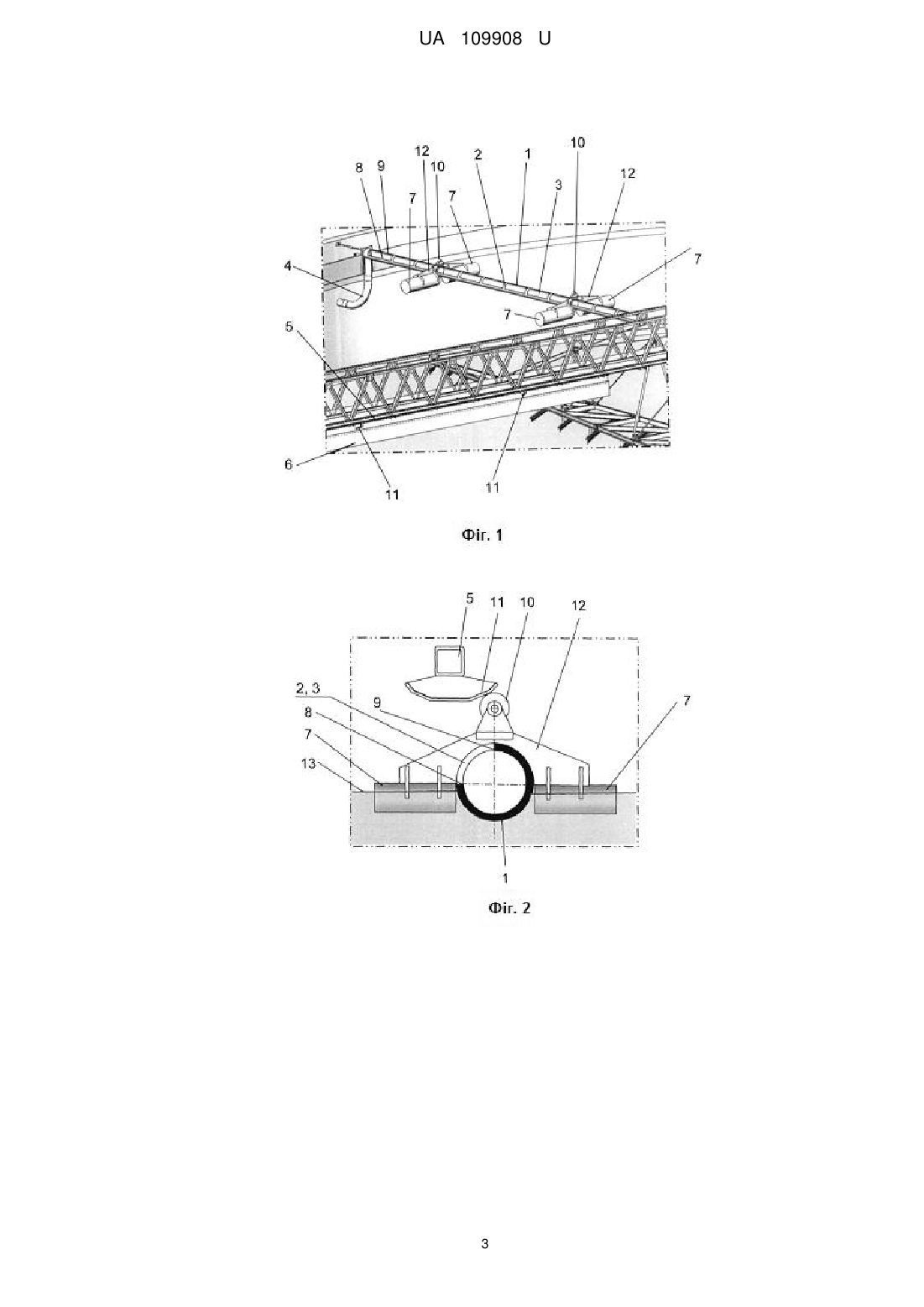

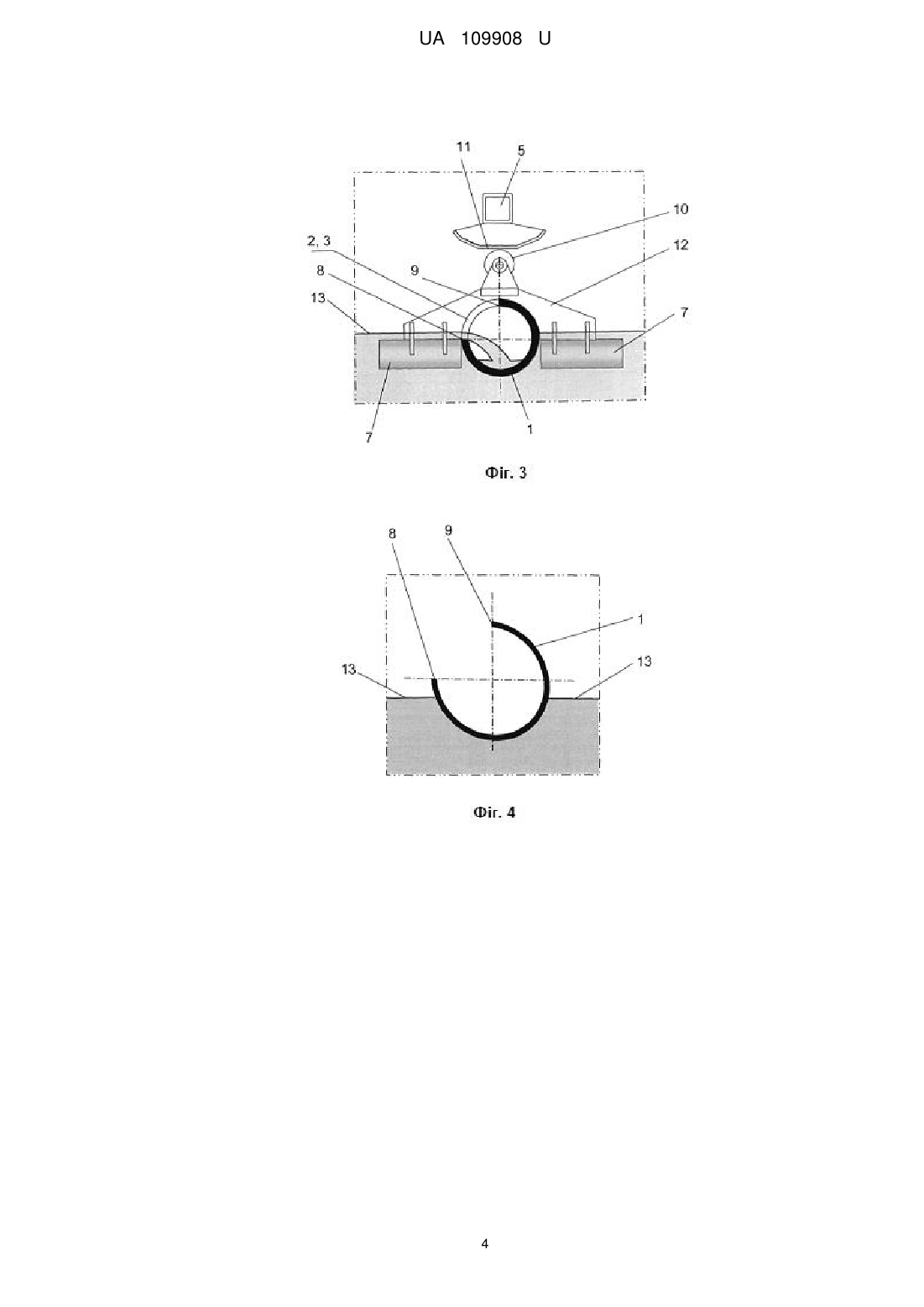

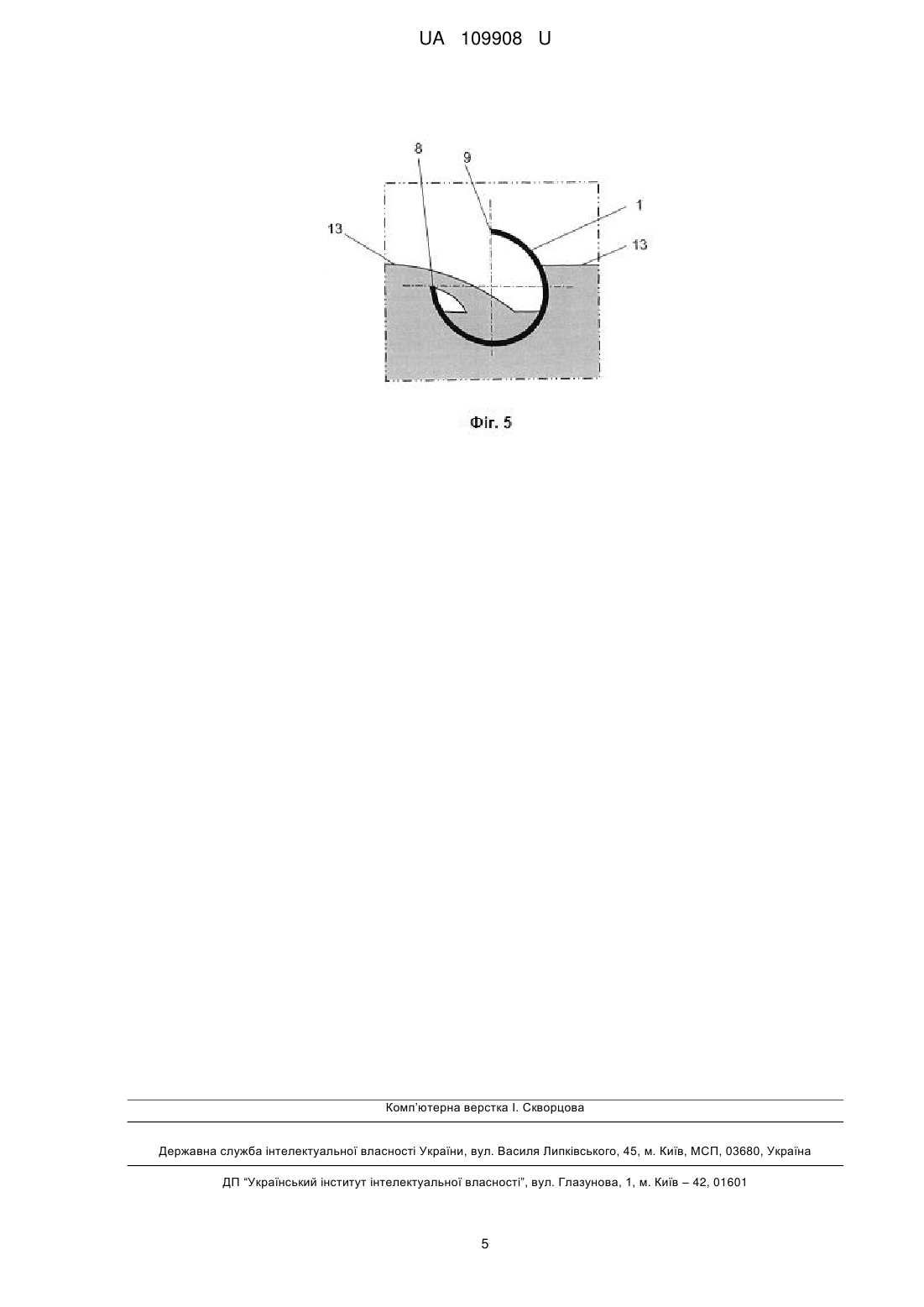

Реферат: Пристрій збору речовин, що плавають, містить заглибну в резервуар ємність, гнучку жирову трубу, вхід якої сполучений з виходом із заглибної ємності, ферму, що обертається над резервуаром, закріпленим до ферми верхнім гребковим пристроєм. Крім цього, заглибна ємність виконана у вигляді заглибної труби з подовжніми вікнами, що послідовно чергуються з перемичками, заглибна труба закріплена на поплавцях таким чином, що в надводному стані нижні і верхні подовжні борти подовжніх вікон заглибної труби знаходяться над поверхнею води в резервуарі відстійника, у зануреному стані під поверхнею води в резервуарі відстійника знаходяться тільки нижні подовжні борти подовжніх вікон заглибної труби, заглибна труба має у верхній її частині виступи з вбудованими у виступи роликами, осі яких рівнобіжні осі заглибної труби, осі роликів лежать в одній вертикальній площині з верхніми подовжніми бортами подовжніх вікон заглибної труби, до ферми закріплені лижі, що мають можливість при проходженні ферми над заглибною трубою надавлювати на ролики для переміщення нижніх подовжніх бортів подовжніх вікон заглибної труби з надводного в занурений стан разом з поплавцями. UA 109908 U (12) UA 109908 U UA 109908 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель може використовуватися в радіальних первинних відстійниках для збору речовин, що плавають на поверхні резервуара зі стічною водою. Відомий пристрій, що містить періодично заглибну в резервуар ємність, гнучку жирову трубу, вхід якої сполучений з виходом із заглибної ємності, ферму, що обертається над резервуаром, закріпленим до ферми верхнім гребковим пристроєм (див. опис винаходу до авторського свідоцтва СРСР № 821410 опубл. 15.04.81, бюл. № 14). Відомий пристрій недостатньо ефективно видаляє речовини, що плавають, з водної поверхні резервуара відстійника. Закріплений до обертової ферми верхній гребковий пристрій може багаторазово ганяти речовини, що плавають, по водній поверхні резервуара відстійника, перш ніж вони змістяться до периферії резервуара відстійника, де речовини, що плавають, видаляться з резервуара відстійника. При цьому з резервуара відстійника разом з вилученими речовинами, що плавають, піде багато проясненої води, що знижує ефективність роботи пристрою. Технічна задача, вирішена за допомогою корисної моделі, складається в спрощенні конструкції, у підвищенні ефективності видалення речовин, що плавають, з водної поверхні резервуара відстійника, зниження виносу проясненої води разом з вилученими речовинами, що плавають, з водної поверхні резервуара відстійника. Поставлена задача вирішується тим, що у пристрої збору речовин, що плавають, який містить заглибну в резервуар ємність, гнучку жирову трубу, вхід якої сполучений з виходом із заглибної ємності, ферму, що обертається над резервуаром, закріпленим до ферми верхнім гребковим пристроєм, згідно з корисною моделлю, заглибна ємність виконана у вигляді заглибної труби з подовжніми вікнами, що послідовно чергуються з перемичками, заглибна труба закріплена на поплавцях таким чином, що в надводному стані нижні і верхні подовжні борти подовжніх вікон заглибної труби знаходяться над поверхнею води в резервуарі відстійника, у зануреному стані під поверхнею води в резервуарі відстійника знаходяться тільки нижні подовжні борти подовжніх вікон заглибної труби, заглибна труба має у верхній її частині виступи з вбудованими у виступи роликами, осі яких рівнобіжні осі заглибної труби, осі роликів лежать в одній вертикальній площині з верхніми подовжніми бортами подовжніх вікон заглибної труби, до ферми закріплені лижі, що мають можливість при проходженні ферми над заглибною трубою надавлювати на ролики для переміщення нижніх подовжніх бортів подовжніх вікон заглибної труби з надводного в занурений стан разом з поплавцями і, після відходу лиж від роликів, переміщення нижніх подовжніх бортів подовжніх вікон заглибної труби з зануреного в надводний стан за допомогою піднімальної сили спливаючих поплавців. Технічний результат: удосконалення дозволяє спростити процес видалення речовин, що плавають, з водної поверхні резервуара відстійника шляхом простої механізації, знизити винос проясненої води разом з речовинами, що плавають, шляхом можливості створення плоского радіального струменя, що відводиться через нижні борти подовжніх вікон у заглибну трубу при її зануренні під рівень водної поверхні резервуара відстійника. Конкретний приклад виконання пристрою приведений на фіг. 1. - фіг. 5. Фіг. 1. Пристрій збору речовин, що плавають. Фрагмент загального виду. Фіг. 2. Пристрій збору речовин, що плавають. Поперечний переріз заглибної труби в надводному положенні. Фіг. 3. Пристрій збору речовин, що плавають. Поперечний переріз заглибної труби в зануреному положенні. Фіг. 4. Пристрій збору речовин, що плавають. Поперечний переріз заглибної труби в надводному положенні. Фрагмент. Фіг. 5. Пристрій збору речовин, що плавають. Поперечний переріз заглибної труби в зануреному положенні. Фрагмент. Перелік позначень на фігурах. 1. Заглибна труба. 2. Поперечні перемички. 3. Подовжні вікна. 4. Жирова труба. 5. Ферма. 6. Верхній гребковий пристрій. 7. Поплавець. 8. Нижній подовжній борт подовжнього вікна заглибної труби 1. 9. Верхній подовжній борт подовжнього вікна заглибної труби 1. 10. Ролик. 11. Лижа. 1 UA 109908 U 5 10 15 20 25 30 35 12. Опорна пластина. 13. Рівень води. Пристрій збору речовин, що плавають, містить періодично заглибну в резервуар ємність у вигляді заглибної труби 1 з поперечними перемичками 2, що послідовно чергуються з подовжніми вікнами 3, гнучку жирову трубу 4, вхід якої сполучений з виходом із заглибної труби 1, ферму 5, що обертається над резервуаром, закріпленим до ферми верхнім гребковим пристроєм 6 у вигляді напівзаглибної гумової стрічки, заглибна труба 1 закріплена на поплавцях 7 таким чином, що в надводному стані нижні подовжні борти 8 і верхні подовжні борти 9 подовжніх вікон 3 заглибної труби 1 знаходяться над поверхнею води в резервуарі відстійника, у зануреному стані під поверхнею води в резервуарі відстійника знаходяться тільки нижні подовжні борти 8 подовжніх вікон 3 заглибної труби 1, заглибна труба 1 має над її верхньою частиною виступи з убудованими у виступи роликами 10, осі яких рівнобіжні осі заглибної труби 1, осі роликів 10 лежать в одній вертикальній площині з верхніми подовжніми бортами 9 подовжніх вікон 3 заглибної труби 1, до ферми 5 закріплені лижі 11, що мають можливість при проходженні ферми 5 над заглибною трубою 1 надавлювати на ролики 10 для переміщення нижніх подовжніх бортів 8 подовжніх вікон 3 заглибної труби 1 з надводного в занурений стан і, після відходу лиж 11 від роликів 10, переміщення нижніх подовжніх бортів 8 подовжніх вікон 3 заглибної труби 1 з зануреного в надводний стан за допомогою піднімальної сили поплавців 7. Торці заглибної труби 1 закріплені тросовими розтяжками з пружинами до стінок резервуара відстійника. Заглибна труба 1 розташована радіально в резервуарі відстійника. Гумова стрічка верхнього гребкового пристрою 6 має вирізи для проходу крізь них виступів з роликами 10 при переміщенні верхнього гребкового пристрою 6 над заглибною трубою 1. Дві пари поплавців 7 виконані у вигляді герметичних циліндричних балонів, де кожна пара поплавців 7 закріплена до заглибної труби 1 через опорну пластину 12 під виступом з роликом 10 у зоні поперечної перемички 2 між двома суміжними подовжніми вікнами 3 заглибної труби 1 симетрично по обох сторонах від заглибної труби 1. Пристрій працює в такий спосіб. При обертанні ферми 5 верхній гребковий пристрій 6 згрібає з водної поверхні відстійника речовини, що плавають, до нижніх подовжніх бортів 8 подовжніх вікон 3 заглибної труби 1. Коли лижі 11 проходять над роликами 10, то вони надавлюють на ролики 10 і нижні подовжні борти 8 заглибної труби 1 переходять з надводного стану в занурений, при цьому речовини, що плавають, разом з порцією води зливаються через нижні подовжні борти 8 вікон заглибної труби 1 у її порожнину і пливуть по заглибній трубі 1 у жирову трубу 4, по якій віддаляються з відстійника. При відході лиж 11 від роликів 10 нижні подовжні борти 8 подовжніх вікон 3 заглибної труби 1 знову повертаються з зануреного стану під рівнем 13 води в резервуарі відстійника у надводне над рівнем 13 води в резервуарі відстійника. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 Пристрій збору речовин, що плавають, який містить заглибну в резервуар ємність, гнучку жирову трубу, вхід якої сполучений з виходом із заглибної ємності, ферму, що обертається над резервуаром, закріпленим до ферми верхнім гребковим пристроєм, який відрізняється тим, що заглибна ємність виконана у вигляді заглибної труби з подовжніми вікнами, що послідовно чергуються з перемичками, заглибна труба закріплена на поплавцях таким чином, що в надводному стані нижні і верхні подовжні борти подовжніх вікон заглибної труби знаходяться над поверхнею води в резервуарі відстійника, у зануреному стані під поверхнею води в резервуарі відстійника знаходяться тільки нижні подовжні борти подовжніх вікон заглибної труби, заглибна труба має у верхній її частині виступи з вбудованими у виступи роликами, осі яких рівнобіжні осі заглибної труби, осі роликів лежать в одній вертикальній площині з верхніми подовжніми бортами подовжніх вікон заглибної труби, до ферми закріплені лижі, що мають можливість при проходженні ферми над заглибною трубою надавлювати на ролики для переміщення нижніх подовжніх бортів подовжніх вікон заглибної труби з надводного в занурений стан разом з поплавцями і, після відходу лиж від роликів, переміщення нижніх подовжніх бортів подовжніх вікон заглибної труби з зануреного в надводний стан за допомогою піднімальної сили спливаючих поплавців. 2 UA 109908 U 3 UA 109908 U 4 UA 109908 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
