Підкладка для пакування харчових продуктів

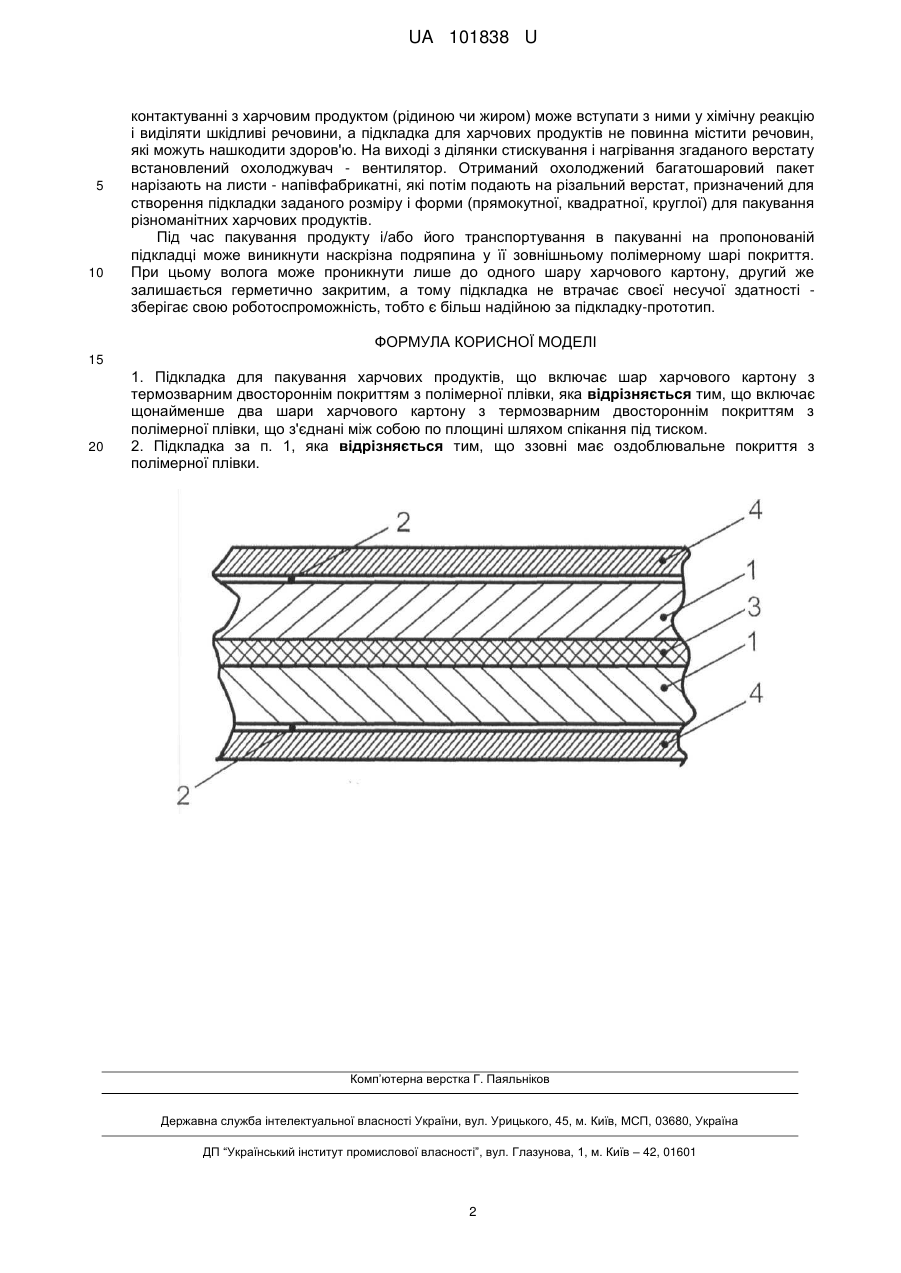

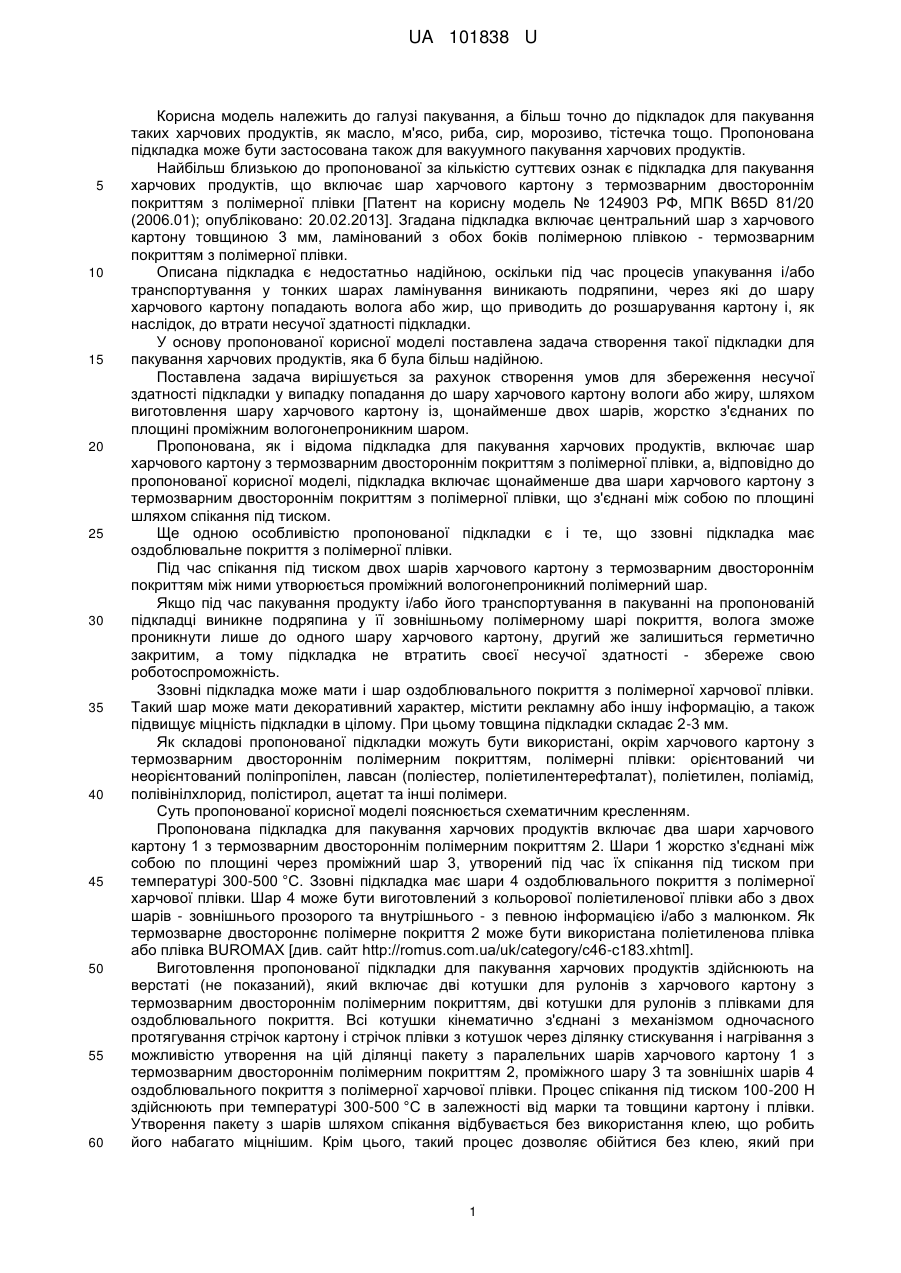

Реферат: Підкладка для пакування харчових продуктів включає щонайменше два шари харчового картону з термозварним двостороннім покриттям з полімерної плівки, що з'єднані між собою по площині шляхом спікання під тиском. UA 101838 U (54) ПІДКЛАДКА ДЛЯ ПАКУВАННЯ ХАРЧОВИХ ПРОДУКТІВ UA 101838 U UA 101838 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі пакування, а більш точно до підкладок для пакування таких харчових продуктів, як масло, м'ясо, риба, сир, морозиво, тістечка тощо. Пропонована підкладка може бути застосована також для вакуумного пакування харчових продуктів. Найбільш близькою до пропонованої за кількістю суттєвих ознак є підкладка для пакування харчових продуктів, що включає шар харчового картону з термозварним двостороннім покриттям з полімерної плівки [Патент на корисну модель № 124903 РФ, МПК B65D 81/20 (2006.01); опубліковано: 20.02.2013]. Згадана підкладка включає центральний шар з харчового картону товщиною 3 мм, ламінований з обох боків полімерною плівкою - термозварним покриттям з полімерної плівки. Описана підкладка є недостатньо надійною, оскільки під час процесів упакування і/або транспортування у тонких шарах ламінування виникають подряпини, через які до шару харчового картону попадають волога або жир, що приводить до розшарування картону і, як наслідок, до втрати несучої здатності підкладки. У основу пропонованої корисної моделі поставлена задача створення такої підкладки для пакування харчових продуктів, яка б була більш надійною. Поставлена задача вирішується за рахунок створення умов для збереження несучої здатності підкладки у випадку попадання до шару харчового картону вологи або жиру, шляхом виготовлення шару харчового картону із, щонайменше двох шарів, жорстко з'єднаних по площині проміжним вологонепроникним шаром. Пропонована, як і відома підкладка для пакування харчових продуктів, включає шар харчового картону з термозварним двостороннім покриттям з полімерної плівки, а, відповідно до пропонованої корисної моделі, підкладка включає щонайменше два шари харчового картону з термозварним двостороннім покриттям з полімерної плівки, що з'єднані між собою по площині шляхом спікання під тиском. Ще одною особливістю пропонованої підкладки є і те, що ззовні підкладка має оздоблювальне покриття з полімерної плівки. Під час спікання під тиском двох шарів харчового картону з термозварним двостороннім покриттям між ними утворюється проміжний вологонепроникний полімерний шар. Якщо під час пакування продукту і/або його транспортування в пакуванні на пропонованій підкладці виникне подряпина у її зовнішньому полімерному шарі покриття, волога зможе проникнути лише до одного шару харчового картону, другий же залишиться герметично закритим, а тому підкладка не втратить своєї несучої здатності - збереже свою роботоспроможність. Ззовні підкладка може мати і шар оздоблювального покриття з полімерної харчової плівки. Такий шар може мати декоративний характер, містити рекламну або іншу інформацію, а також підвищує міцність підкладки в цілому. При цьому товщина підкладки складає 2-3 мм. Як складові пропонованої підкладки можуть бути використані, окрім харчового картону з термозварним двостороннім полімерним покриттям, полімерні плівки: орієнтований чи неорієнтований поліпропілен, лавсан (поліестер, поліетилентерефталат), поліетилен, поліамід, полівінілхлорид, полістирол, ацетат та інші полімери. Суть пропонованої корисної моделі пояснюється схематичним кресленням. Пропонована підкладка для пакування харчових продуктів включає два шари харчового картону 1 з термозварним двостороннім полімерним покриттям 2. Шари 1 жорстко з'єднані між собою по площині через проміжний шар 3, утворений під час їх спікання під тиском при температурі 300-500 °C. Ззовні підкладка має шари 4 оздоблювального покриття з полімерної харчової плівки. Шар 4 може бути виготовлений з кольорової поліетиленової плівки або з двох шарів - зовнішнього прозорого та внутрішнього - з певною інформацією і/або з малюнком. Як термозварне двостороннє полімерне покриття 2 може бути використана поліетиленова плівка або плівка BUROMAX [див. сайт http://romus.com.ua/uk/category/c46-c183.xhtml]. Виготовлення пропонованої підкладки для пакування харчових продуктів здійснюють на верстаті (не показаний), який включає дві котушки для рулонів з харчового картону з термозварним двостороннім полімерним покриттям, дві котушки для рулонів з плівками для оздоблювального покриття. Всі котушки кінематично з'єднані з механізмом одночасного протягування стрічок картону і стрічок плівки з котушок через ділянку стискування і нагрівання з можливістю утворення на цій ділянці пакету з паралельних шарів харчового картону 1 з термозварним двостороннім полімерним покриттям 2, проміжного шару 3 та зовнішніх шарів 4 оздоблювального покриття з полімерної харчової плівки. Процес спікання під тиском 100-200 Н здійснюють при температурі 300-500 °C в залежності від марки та товщини картону і плівки. Утворення пакету з шарів шляхом спікання відбувається без використання клею, що робить його набагато міцнішим. Крім цього, такий процес дозволяє обійтися без клею, який при 1 UA 101838 U 5 10 контактуванні з харчовим продуктом (рідиною чи жиром) може вступати з ними у хімічну реакцію і виділяти шкідливі речовини, а підкладка для харчових продуктів не повинна містити речовин, які можуть нашкодити здоров'ю. На виході з ділянки стискування і нагрівання згаданого верстату встановлений охолоджувач - вентилятор. Отриманий охолоджений багатошаровий пакет нарізають на листи - напівфабрикатні, які потім подають на різальний верстат, призначений для створення підкладки заданого розміру і форми (прямокутної, квадратної, круглої) для пакування різноманітних харчових продуктів. Під час пакування продукту і/або його транспортування в пакуванні на пропонованій підкладці може виникнути наскрізна подряпина у її зовнішньому полімерному шарі покриття. При цьому волога може проникнути лише до одного шару харчового картону, другий же залишається герметично закритим, а тому підкладка не втрачає своєї несучої здатності зберігає свою роботоспроможність, тобто є більш надійною за підкладку-прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Підкладка для пакування харчових продуктів, що включає шар харчового картону з термозварним двостороннім покриттям з полімерної плівки, яка відрізняється тим, що включає щонайменше два шари харчового картону з термозварним двостороннім покриттям з полімерної плівки, що з'єднані між собою по площині шляхом спікання під тиском. 2. Підкладка за п. 1, яка відрізняється тим, що ззовні має оздоблювальне покриття з полімерної плівки. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
