Стельові панелі, що виготовлені з гофрованого картону

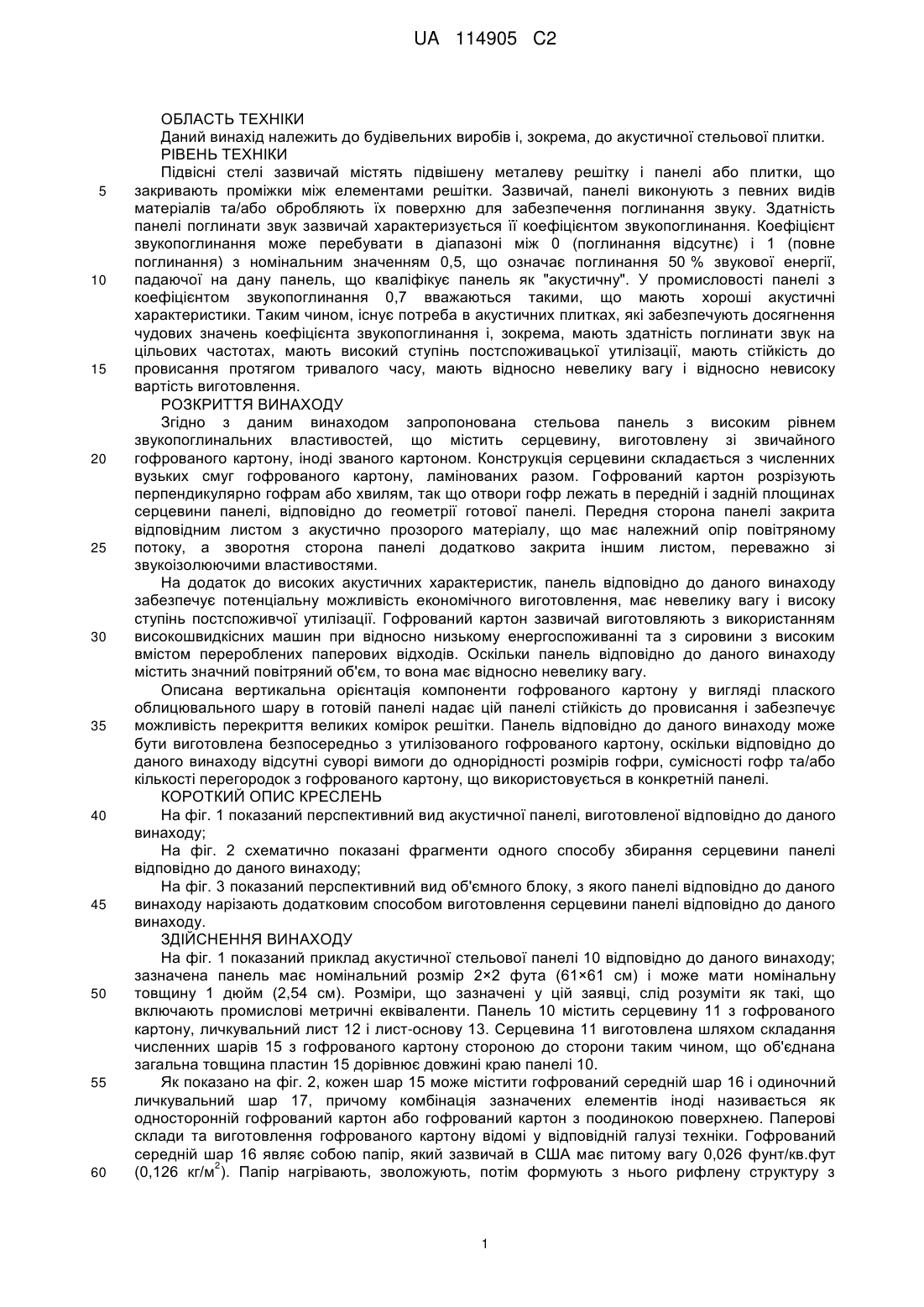

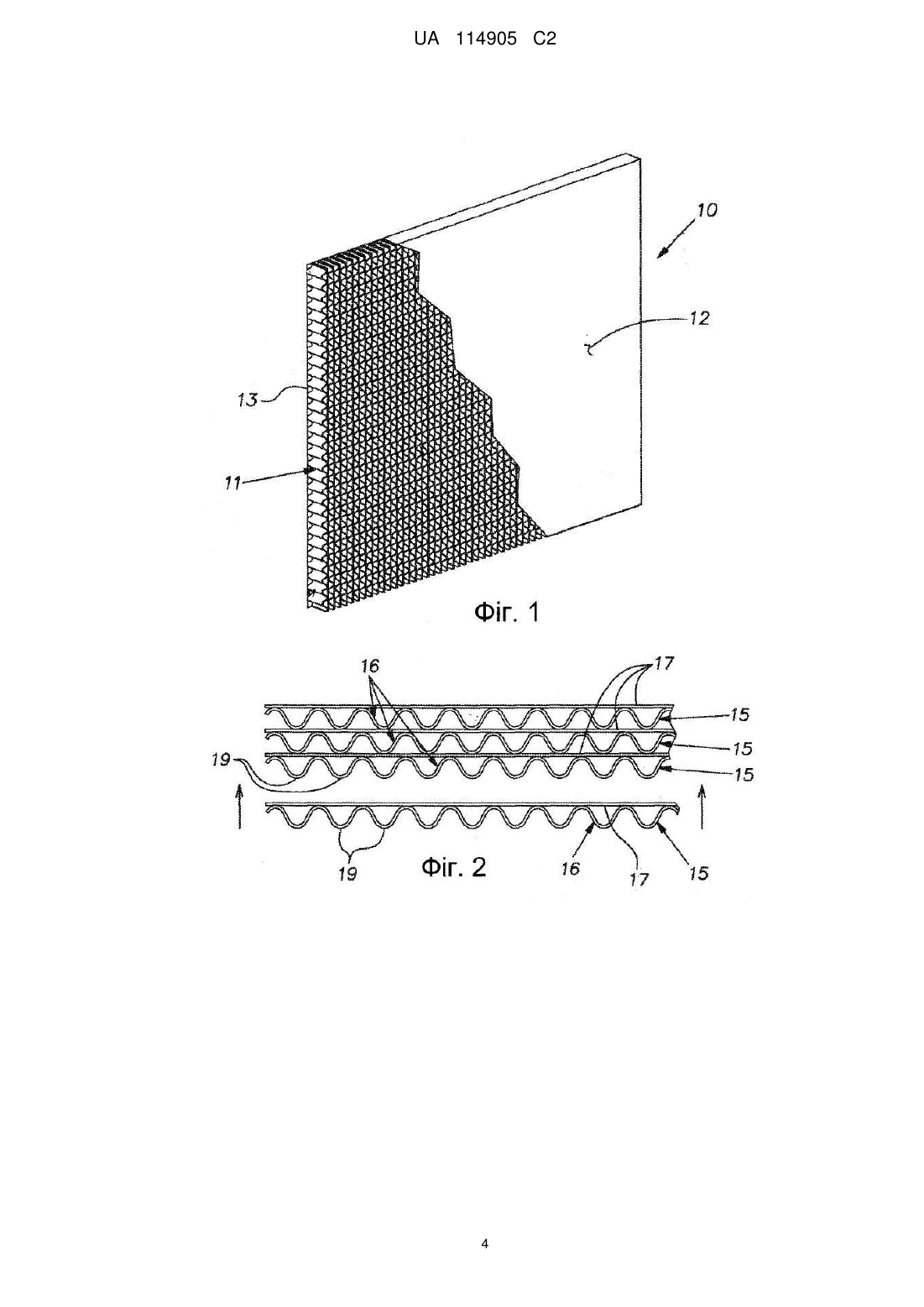

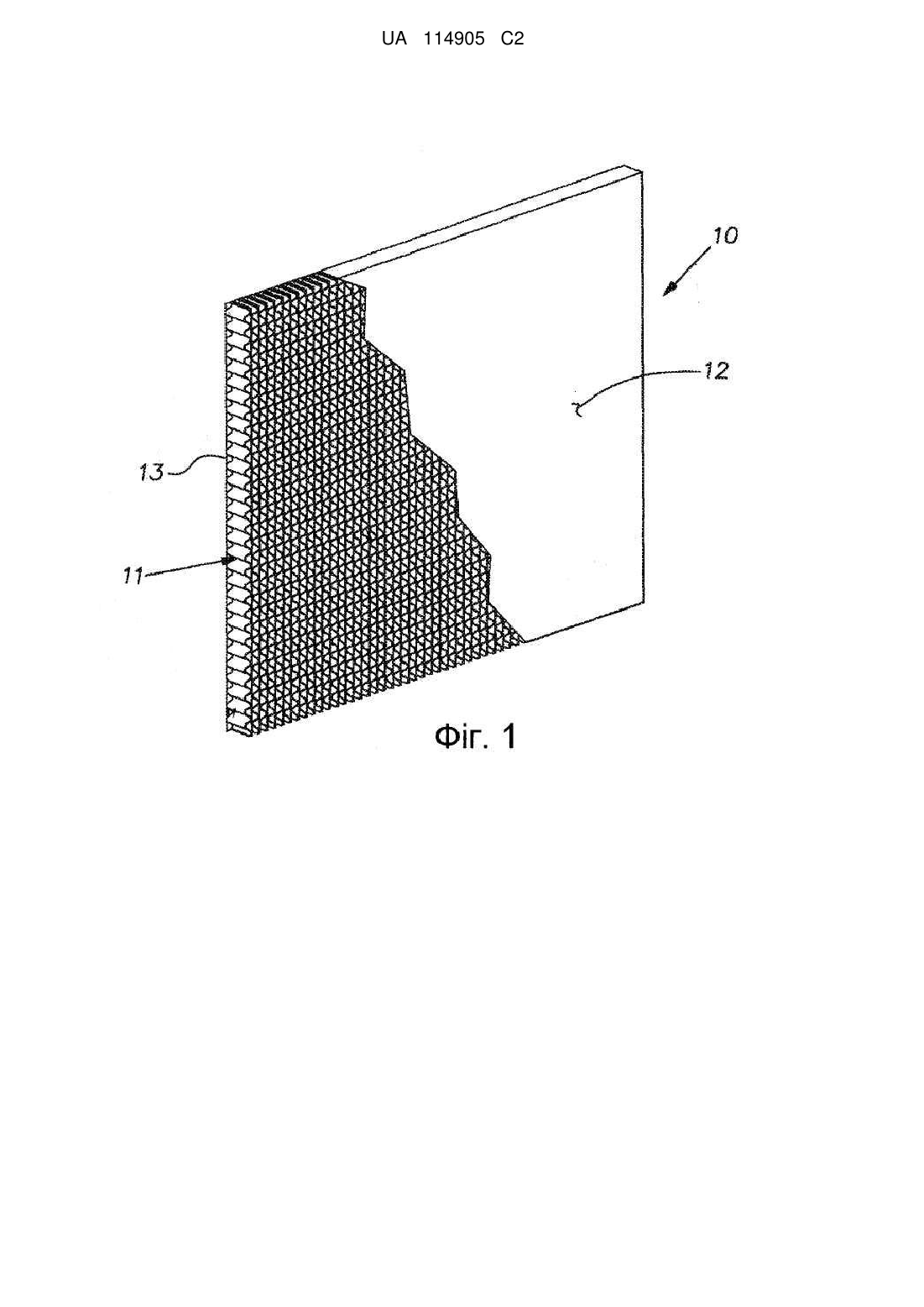

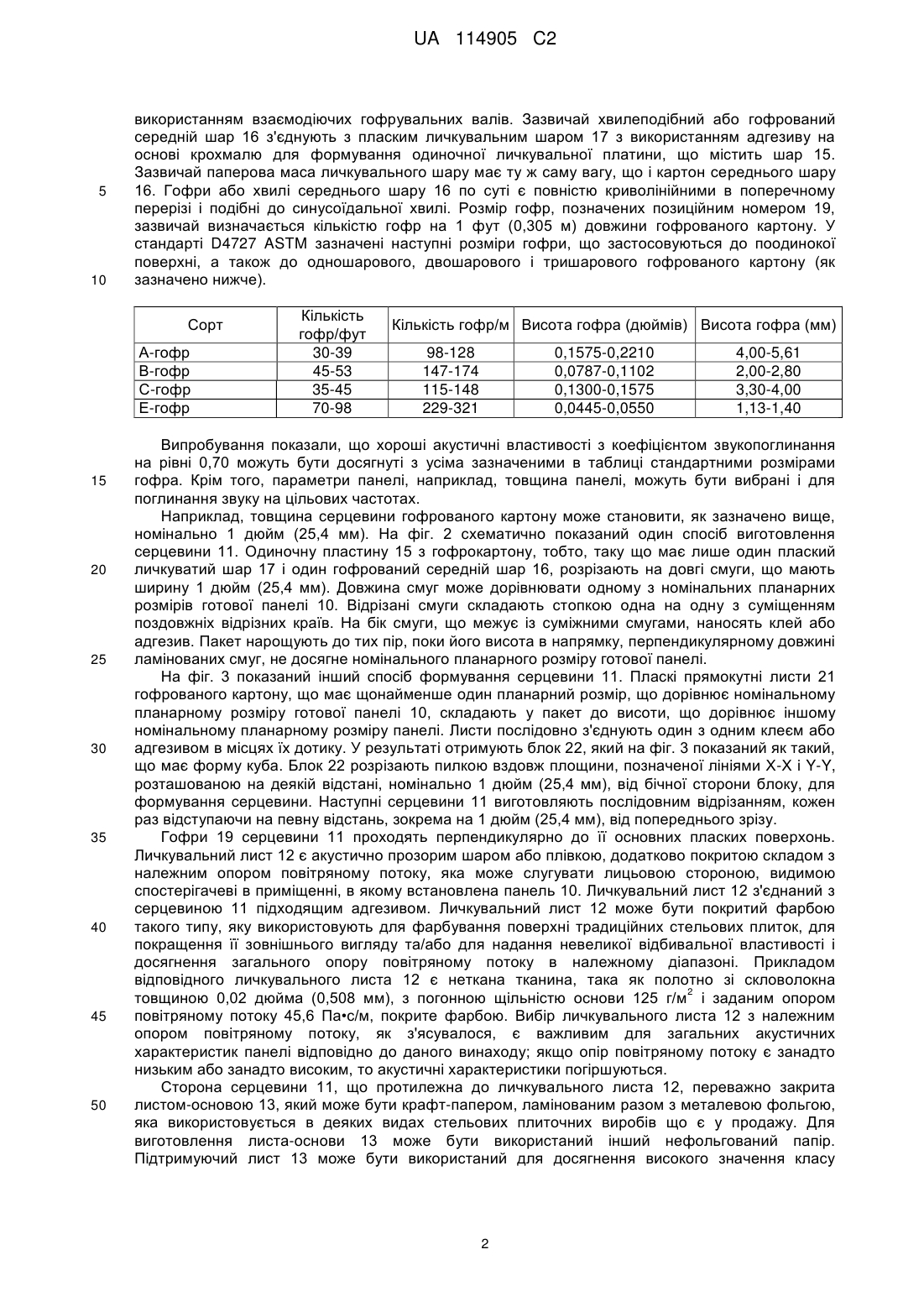

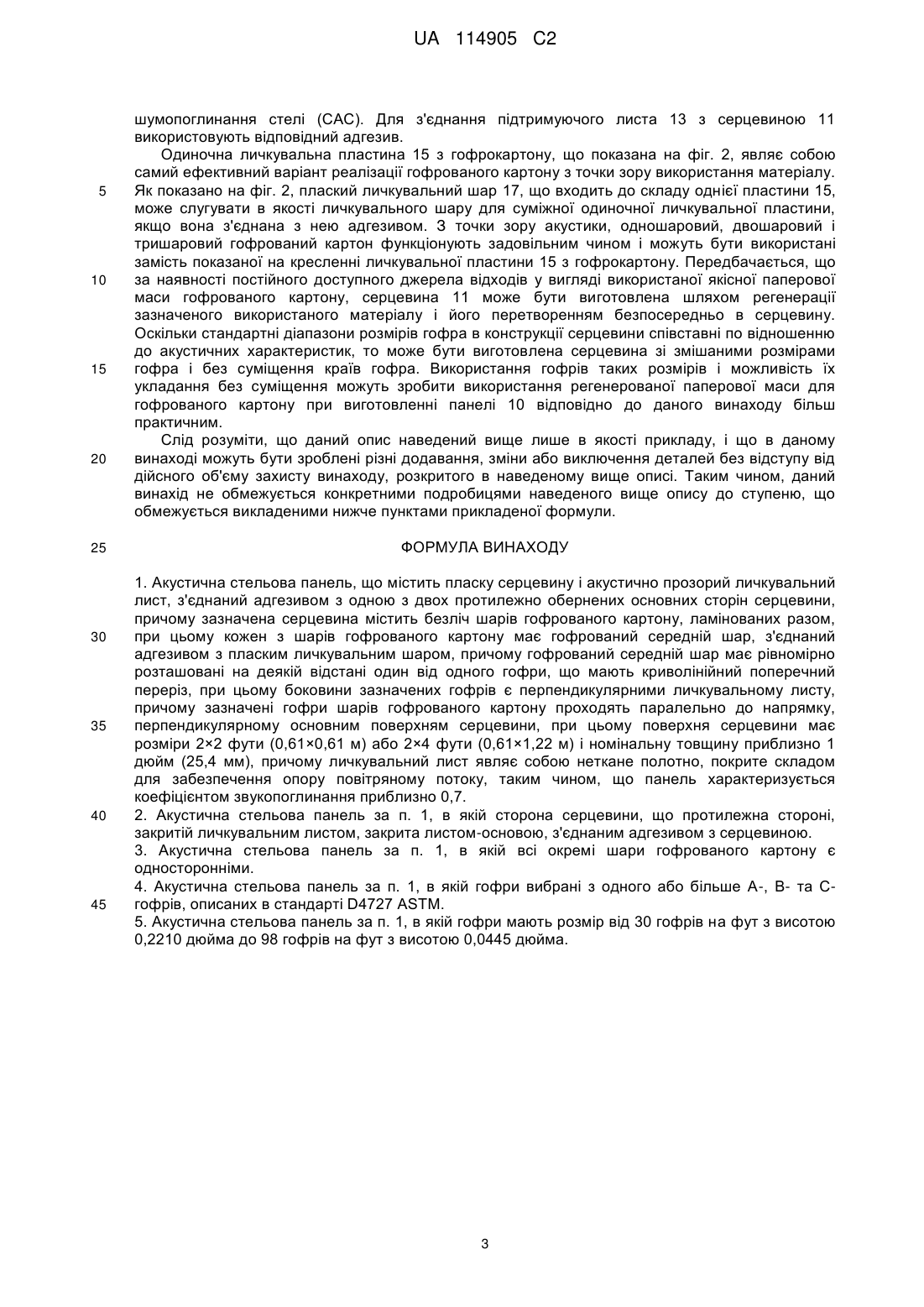

Реферат: Запропонована акустична стельова панель, що містить пласку серцевину і акустично прозорий личкувальний лист, з'єднаний адгезивом з однією з двох протилежно звернених основних сторін серцевини, причому зазначена серцевина має безліч шарів гофрованого картону, ламінованих разом, при цьому кожен з шарів гофрованого картону має гофрований середній шар, з'єднаний адгезивом з пласким личкувальним шаром, причому гофрований середній шар має рівномірно розташовані на деякій відстані один від одного гофри, що мають криволінійний поперечний переріз, при цьому зазначені гофри шарів гофрованого картону проходять паралельно напрямку, перпендикулярному основним поверхням серцевини. UA 114905 C2 (12) UA 114905 C2 UA 114905 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОБЛАСТЬ ТЕХНІКИ Даний винахід належить до будівельних виробів і, зокрема, до акустичної стельової плитки. РІВЕНЬ ТЕХНІКИ Підвісні стелі зазвичай містять підвішену металеву решітку і панелі або плитки, що закривають проміжки між елементами решітки. Зазвичай, панелі виконують з певних видів матеріалів та/або обробляють їх поверхню для забезпечення поглинання звуку. Здатність панелі поглинати звук зазвичай характеризується її коефіцієнтом звукопоглинання. Коефіцієнт звукопоглинання може перебувати в діапазоні між 0 (поглинання відсутнє) і 1 (повне поглинання) з номінальним значенням 0,5, що означає поглинання 50 % звукової енергії, падаючої на дану панель, що кваліфікує панель як "акустичну". У промисловості панелі з коефіцієнтом звукопоглинання 0,7 вважаються такими, що мають хороші акустичні характеристики. Таким чином, існує потреба в акустичних плитках, які забезпечують досягнення чудових значень коефіцієнта звукопоглинання і, зокрема, мають здатність поглинати звук на цільових частотах, мають високий ступінь постспоживацької утилізації, мають стійкість до провисання протягом тривалого часу, мають відносно невелику вагу і відносно невисоку вартість виготовлення. РОЗКРИТТЯ ВИНАХОДУ Згідно з даним винаходом запропонована стельова панель з високим рівнем звукопоглинальних властивостей, що містить серцевину, виготовлену зі звичайного гофрованого картону, іноді званого картоном. Конструкція серцевини складається з численних вузьких смуг гофрованого картону, ламінованих разом. Гофрований картон розрізують перпендикулярно гофрам або хвилям, так що отвори гофр лежать в передній і задній площинах серцевини панелі, відповідно до геометрії готової панелі. Передня сторона панелі закрита відповідним листом з акустично прозорого матеріалу, що має належний опір повітряному потоку, а зворотня сторона панелі додатково закрита іншим листом, переважно зі звукоізолюючими властивостями. На додаток до високих акустичних характеристик, панель відповідно до даного винаходу забезпечує потенціальну можливість економічного виготовлення, має невелику вагу і високу ступінь постспоживчої утилізації. Гофрований картон зазвичай виготовляють з використанням високошвидкісних машин при відносно низькому енергоспоживанні та з сировини з високим вмістом перероблених паперових відходів. Оскільки панель відповідно до даного винаходу містить значний повітряний об'єм, то вона має відносно невелику вагу. Описана вертикальна орієнтація компоненти гофрованого картону у вигляді плаского облицювального шару в готовій панелі надає цій панелі стійкість до провисання і забезпечує можливість перекриття великих комірок решітки. Панель відповідно до даного винаходу може бути виготовлена безпосередньо з утилізованого гофрованого картону, оскільки відповідно до даного винаходу відсутні суворі вимоги до однорідності розмірів гофри, сумісності гофр та/або кількості перегородок з гофрованого картону, що використовується в конкретній панелі. КОРОТКИЙ ОПИС КРЕСЛЕНЬ На фіг. 1 показаний перспективний вид акустичної панелі, виготовленої відповідно до даного винаходу; На фіг. 2 схематично показані фрагменти одного способу збирання серцевини панелі відповідно до даного винаходу; На фіг. 3 показаний перспективний вид об'ємного блоку, з якого панелі відповідно до даного винаходу нарізають додатковим способом виготовлення серцевини панелі відповідно до даного винаходу. ЗДІЙСНЕННЯ ВИНАХОДУ На фіг. 1 показаний приклад акустичної стельової панелі 10 відповідно до даного винаходу; зазначена панель має номінальний розмір 2×2 фута (61×61 см) і може мати номінальну товщину 1 дюйм (2,54 см). Розміри, що зазначені у цій заявці, слід розуміти як такі, що включають промислові метричні еквіваленти. Панель 10 містить серцевину 11 з гофрованого картону, личкувальний лист 12 і лист-основу 13. Серцевина 11 виготовлена шляхом складання численних шарів 15 з гофрованого картону стороною до сторони таким чином, що об'єднана загальна товщина пластин 15 дорівнює довжині краю панелі 10. Як показано на фіг. 2, кожен шар 15 може містити гофрований середній шар 16 і одиночний личкувальний шар 17, причому комбінація зазначених елементів іноді називається як односторонній гофрований картон або гофрований картон з поодинокою поверхнею. Паперові склади та виготовлення гофрованого картону відомі у відповідній галузі техніки. Гофрований середній шар 16 являє собою папір, який зазвичай в США має питому вагу 0,026 фунт/кв.фут 2 (0,126 кг/м ). Папір нагрівають, зволожують, потім формують з нього рифлену структуру з 1 UA 114905 C2 5 10 використанням взаємодіючих гофрувальних валів. Зазвичай хвилеподібний або гофрований середній шар 16 з'єднують з пласким личкувальним шаром 17 з використанням адгезиву на основі крохмалю для формування одиночної личкувальної платини, що містить шар 15. Зазвичай паперова маса личкувального шару має ту ж саму вагу, що і картон середнього шару 16. Гофри або хвилі середнього шару 16 по суті є повністю криволінійними в поперечному перерізі і подібні до синусоїдальної хвилі. Розмір гофр, позначених позиційним номером 19, зазвичай визначається кількістю гофр на 1 фут (0,305 м) довжини гофрованого картону. У стандарті D4727 ASTM зазначені наступні розміри гофри, що застосовуються до поодинокої поверхні, а також до одношарового, двошарового і тришарового гофрованого картону (як зазначено нижче). Сорт А-гофр В-гофр С-гофр Ε-гофр 15 20 25 30 35 40 45 50 Кількість гофр/фут 30-39 45-53 35-45 70-98 Кількість гофр/м Висота гофра (дюймів) Висота гофра (мм) 98-128 147-174 115-148 229-321 0,1575-0,2210 0,0787-0,1102 0,1300-0,1575 0,0445-0,0550 4,00-5,61 2,00-2,80 3,30-4,00 1,13-1,40 Випробування показали, що хороші акустичні властивості з коефіцієнтом звукопоглинання на рівні 0,70 можуть бути досягнуті з усіма зазначеними в таблиці стандартними розмірами гофра. Крім того, параметри панелі, наприклад, товщина панелі, можуть бути вибрані і для поглинання звуку на цільових частотах. Наприклад, товщина серцевини гофрованого картону може становити, як зазначено вище, номінально 1 дюйм (25,4 мм). На фіг. 2 схематично показаний один спосіб виготовлення серцевини 11. Одиночну пластину 15 з гофрокартону, тобто, таку що має лише один плаский личкуватий шар 17 і один гофрований середній шар 16, розрізають на довгі смуги, що мають ширину 1 дюйм (25,4 мм). Довжина смуг може дорівнювати одному з номінальних планарних розмірів готової панелі 10. Відрізані смуги складають стопкою одна на одну з суміщенням поздовжніх відрізних країв. На бік смуги, що межує із суміжними смугами, наносять клей або адгезив. Пакет нарощують до тих пір, поки його висота в напрямку, перпендикулярному довжині ламінованих смуг, не досягне номінального планарного розміру готової панелі. На фіг. 3 показаний інший спосіб формування серцевини 11. Пласкі прямокутні листи 21 гофрованого картону, що має щонайменше один планарний розмір, що дорівнює номінальному планарному розміру готової панелі 10, складають у пакет до висоти, що дорівнює іншому номінальному планарному розміру панелі. Листи послідовно з'єднують один з одним клеєм або адгезивом в місцях їх дотику. У результаті отримують блок 22, який на фіг. 3 показаний як такий, що має форму куба. Блок 22 розрізають пилкою вздовж площини, позначеної лініями Х-Х і Y-Y, розташованою на деякій відстані, номінально 1 дюйм (25,4 мм), від бічної сторони блоку, для формування серцевини. Наступні серцевини 11 виготовляють послідовним відрізанням, кожен раз відступаючи на певну відстань, зокрема на 1 дюйм (25,4 мм), від попереднього зрізу. Гофри 19 серцевини 11 проходять перпендикулярно до її основних пласких поверхонь. Личкувальний лист 12 є акустично прозорим шаром або плівкою, додатково покритою складом з належним опором повітряному потоку, яка може слугувати лицьовою стороною, видимою спостерігачеві в приміщенні, в якому встановлена панель 10. Личкувальний лист 12 з'єднаний з серцевиною 11 підходящим адгезивом. Личкувальний лист 12 може бути покритий фарбою такого типу, яку використовують для фарбування поверхні традиційних стельових плиток, для покращення її зовнішнього вигляду та/або для надання невеликої відбивальної властивості і досягнення загального опору повітряному потоку в належному діапазоні. Прикладом відповідного личкувального листа 12 є неткана тканина, така як полотно зі скловолокна 2 товщиною 0,02 дюйма (0,508 мм), з погонною щільністю основи 125 г/м і заданим опором повітряному потоку 45,6 Па•с/м, покрите фарбою. Вибір личкувального листа 12 з належним опором повітряному потоку, як з'ясувалося, є важливим для загальних акустичних характеристик панелі відповідно до даного винаходу; якщо опір повітряному потоку є занадто низьким або занадто високим, то акустичні характеристики погіршуються. Сторона серцевини 11, що протилежна до личкувального листа 12, переважно закрита листом-основою 13, який може бути крафт-папером, ламінованим разом з металевою фольгою, яка використовується в деяких видах стельових плиточних виробів що є у продажу. Для виготовлення листа-основи 13 може бути використаний інший нефольгований папір. Підтримуючий лист 13 може бути використаний для досягнення високого значення класу 2 UA 114905 C2 5 10 15 20 25 30 35 40 45 шумопоглинання стелі (САС). Для з'єднання підтримуючого листа 13 з серцевиною 11 використовують відповідний адгезив. Одиночна личкувальна пластина 15 з гофрокартону, що показана на фіг. 2, являє собою самий ефективний варіант реалізації гофрованого картону з точки зору використання матеріалу. Як показано на фіг. 2, плаский личкувальний шар 17, що входить до складу однієї пластини 15, може слугувати в якості личкувального шару для суміжної одиночної личкувальної пластини, якщо вона з'єднана з нею адгезивом. З точки зору акустики, одношаровий, двошаровий і тришаровий гофрований картон функціонують задовільним чином і можуть бути використані замість показаної на кресленні личкувальної пластини 15 з гофрокартону. Передбачається, що за наявності постійного доступного джерела відходів у вигляді використаної якісної паперової маси гофрованого картону, серцевина 11 може бути виготовлена шляхом регенерації зазначеного використаного матеріалу і його перетворенням безпосередньо в серцевину. Оскільки стандартні діапазони розмірів гофра в конструкції серцевини співставні по відношенню до акустичних характеристик, то може бути виготовлена серцевина зі змішаними розмірами гофра і без суміщення країв гофра. Використання гофрів таких розмірів і можливість їх укладання без суміщення можуть зробити використання регенерованої паперової маси для гофрованого картону при виготовленні панелі 10 відповідно до даного винаходу більш практичним. Слід розуміти, що даний опис наведений вище лише в якості прикладу, і що в даному винаході можуть бути зроблені різні додавання, зміни або виключення деталей без відступу від дійсного об'єму захисту винаходу, розкритого в наведеному вище описі. Таким чином, даний винахід не обмежується конкретними подробицями наведеного вище опису до ступеню, що обмежується викладеними нижче пунктами прикладеної формули. ФОРМУЛА ВИНАХОДУ 1. Акустична стельова панель, що містить пласку серцевину і акустично прозорий личкувальний лист, з'єднаний адгезивом з одною з двох протилежно обернених основних сторін серцевини, причому зазначена серцевина містить безліч шарів гофрованого картону, ламінованих разом, при цьому кожен з шарів гофрованого картону має гофрований середній шар, з'єднаний адгезивом з пласким личкувальним шаром, причому гофрований середній шар має рівномірно розташовані на деякій відстані один від одного гофри, що мають криволінійний поперечний переріз, при цьому боковини зазначених гофрів є перпендикулярними личкувальному листу, причому зазначені гофри шарів гофрованого картону проходять паралельно до напрямку, перпендикулярному основним поверхням серцевини, при цьому поверхня серцевини має розміри 2×2 фути (0,61×0,61 м) або 2×4 фути (0,61×1,22 м) і номінальну товщину приблизно 1 дюйм (25,4 мм), причому личкувальний лист являє собою неткане полотно, покрите складом для забезпечення опору повітряному потоку, таким чином, що панель характеризується коефіцієнтом звукопоглинання приблизно 0,7. 2. Акустична стельова панель за п. 1, в якій сторона серцевини, що протилежна стороні, закритій личкувальним листом, закрита листом-основою, з'єднаним адгезивом з серцевиною. 3. Акустична стельова панель за п. 1, в якій всі окремі шари гофрованого картону є односторонніми. 4. Акустична стельова панель за п. 1, в якій гофри вибрані з одного або більше А-, В- та Сгофрів, описаних в стандарті D4727 ASTM. 5. Акустична стельова панель за п. 1, в якій гофри мають розмір від 30 гофрів на фут з висотою 0,2210 дюйма до 98 гофрів на фут з висотою 0,0445 дюйма. 3 UA 114905 C2 4 UA 114905 C2 Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
