Контейнер для транспортування харчових продуктів

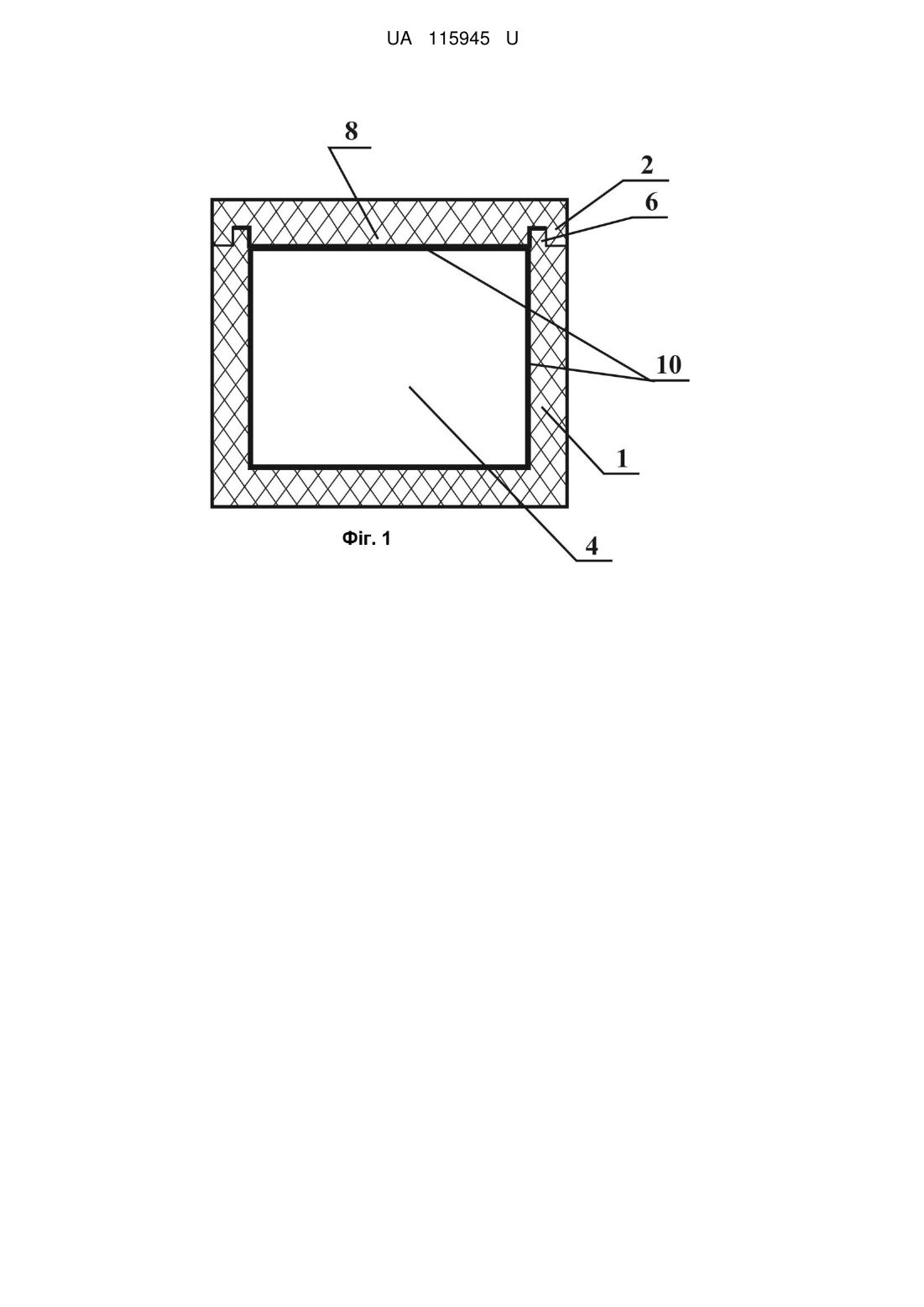

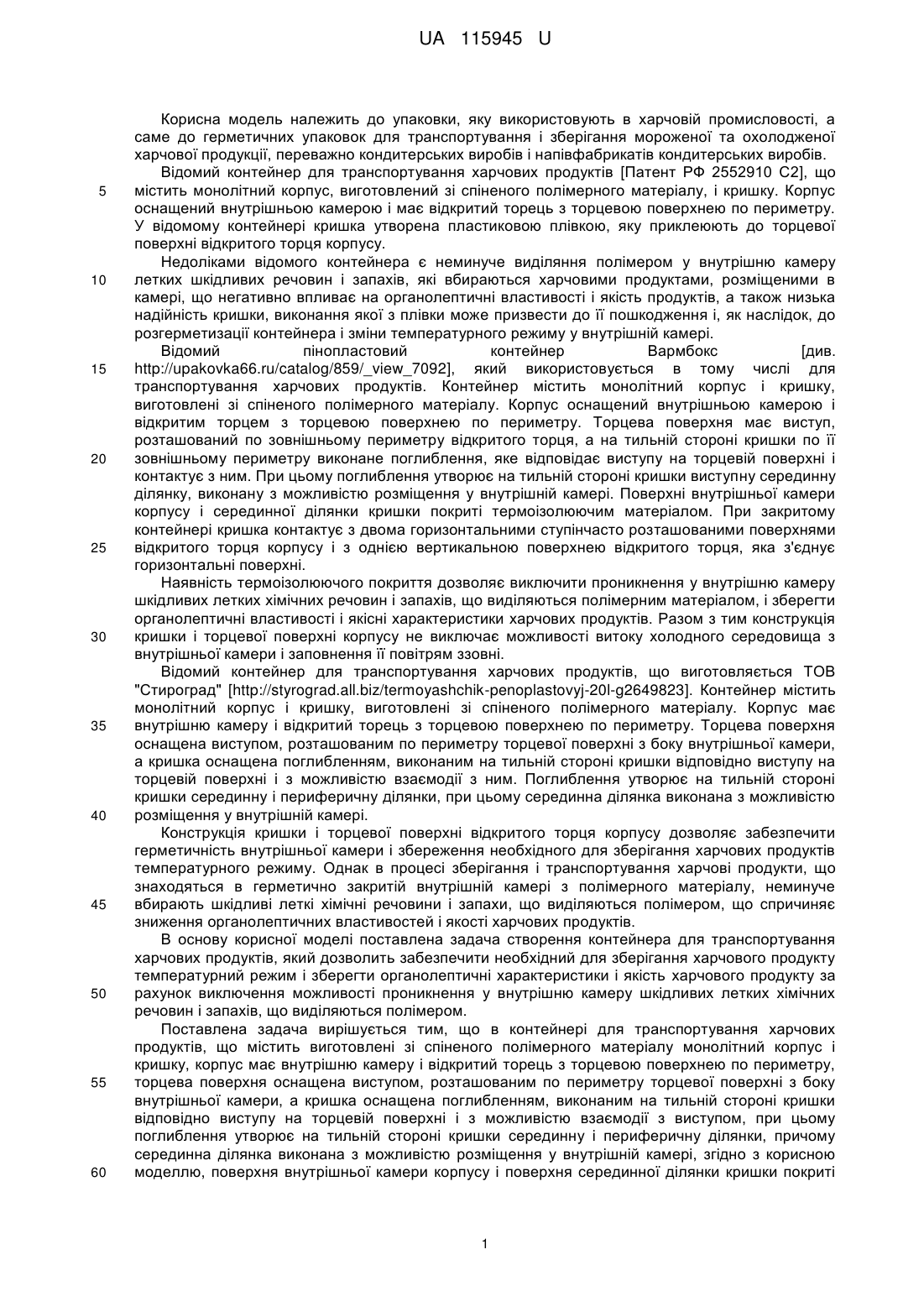

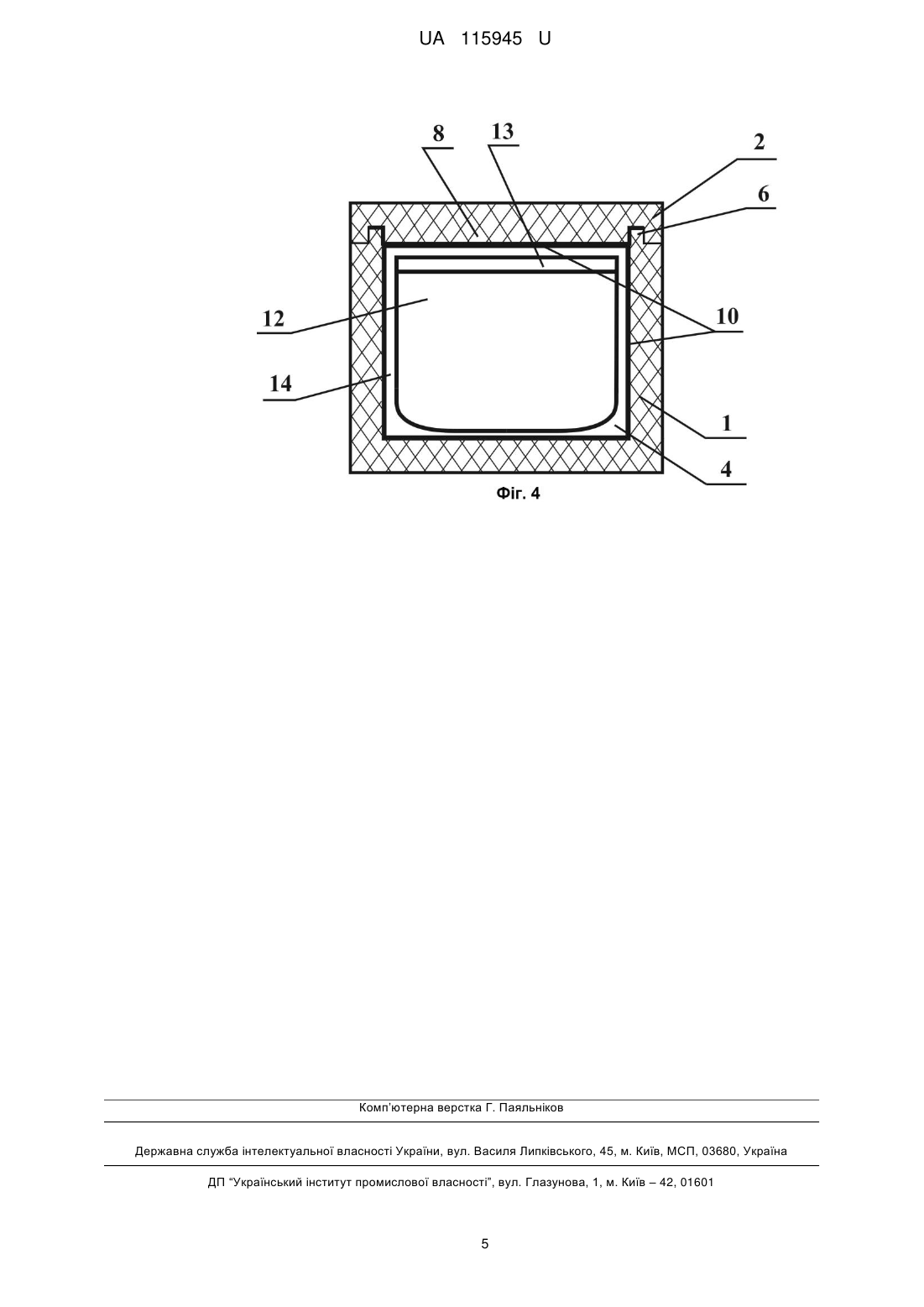

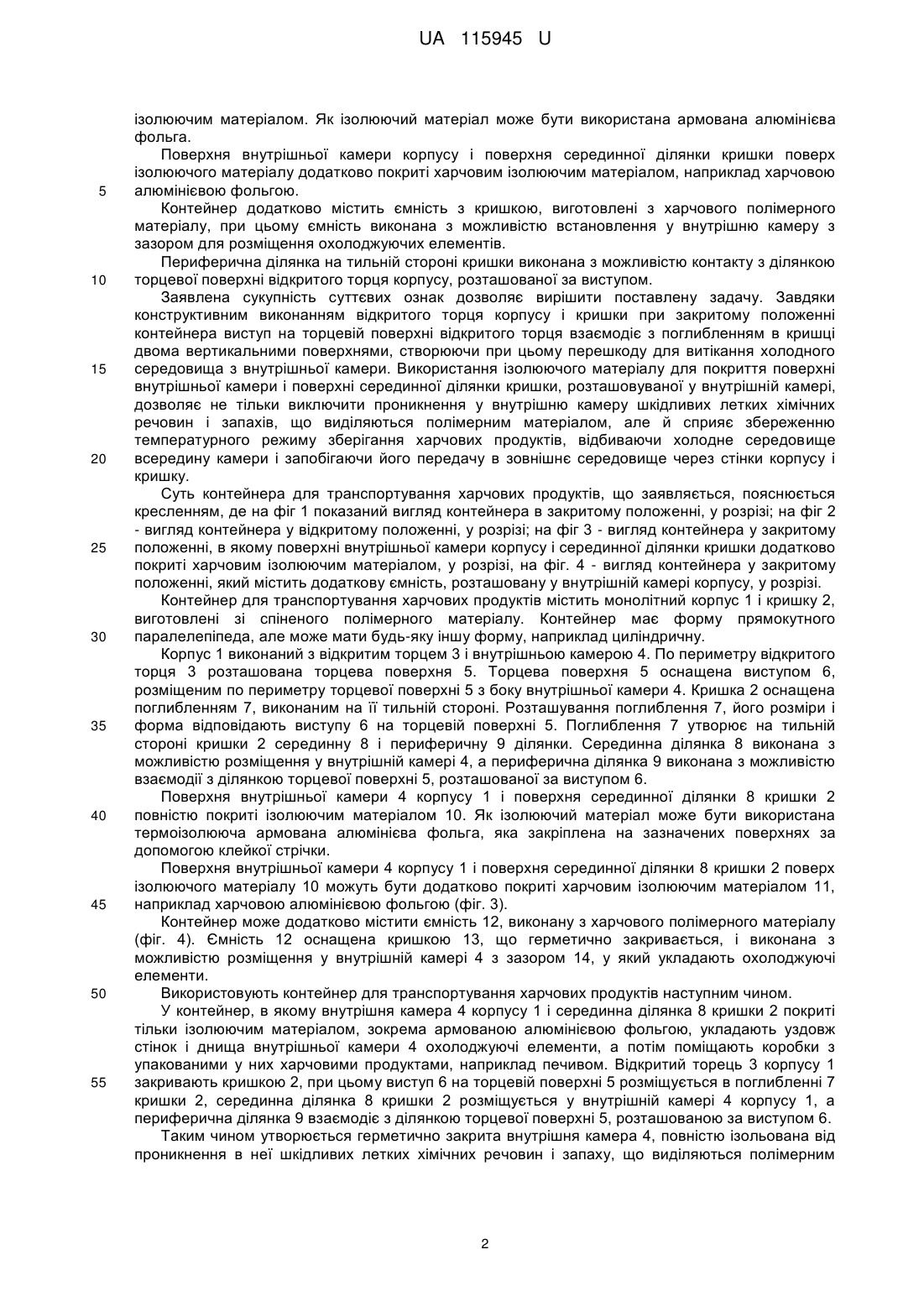

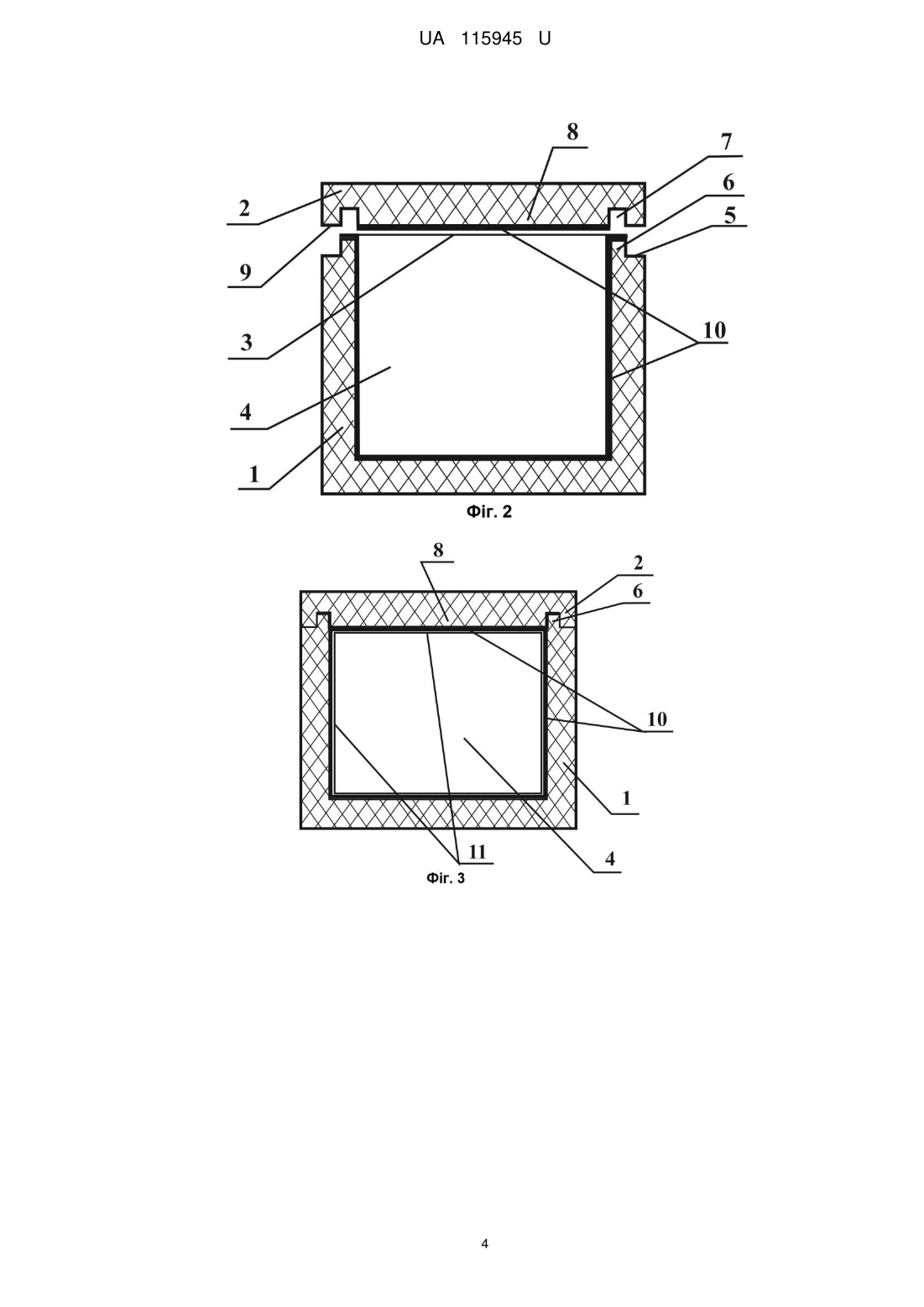

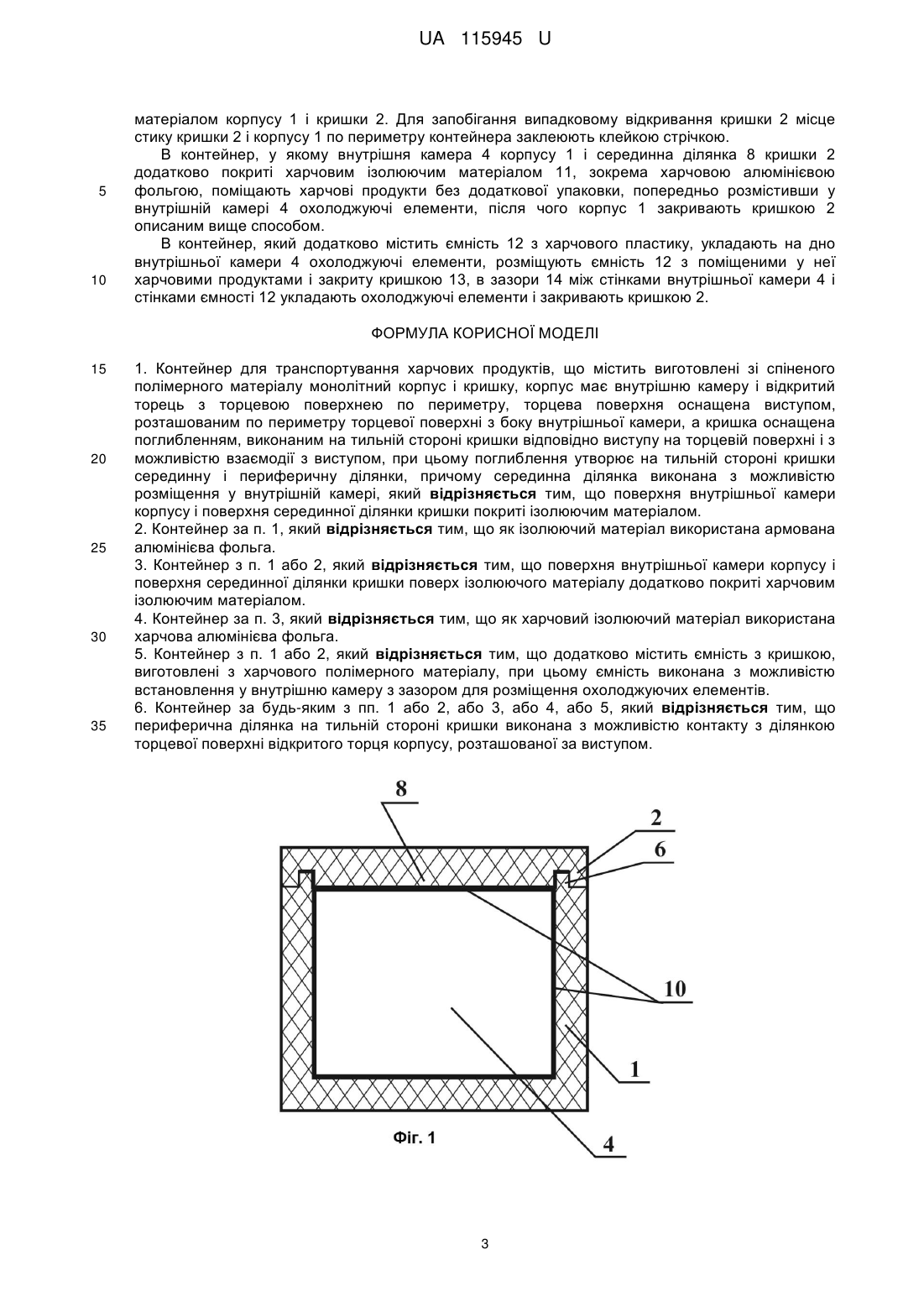

Реферат: Контейнер для транспортування харчових продуктів, що містить виготовлені зі спіненого полімерного матеріалу монолітний корпус і кришку, корпус має внутрішню камеру і відкритий торець з торцевою поверхнею по периметру, торцева поверхня оснащена виступом, розташованим по периметру торцевої поверхні з боку внутрішньої камери, а кришка оснащена поглибленням, виконаним на тильній стороні кришки відповідно виступу на торцевій поверхні і з можливістю взаємодії з виступом, при цьому поглиблення утворює на тильній стороні кришки серединну і периферичну ділянки, причому серединна ділянка виконана з можливістю розміщення у внутрішній камері, який відрізняється тим, що поверхня внутрішньої камери корпусу і поверхня серединної ділянки кришки покриті ізолюючим матеріалом. UA 115945 U (54) КОНТЕЙНЕР ДЛЯ ТРАНСПОРТУВАННЯ ХАРЧОВИХ ПРОДУКТІВ UA 115945 U UA 115945 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упаковки, яку використовують в харчовій промисловості, а саме до герметичних упаковок для транспортування і зберігання мороженої та охолодженої харчової продукції, переважно кондитерських виробів і напівфабрикатів кондитерських виробів. Відомий контейнер для транспортування харчових продуктів [Патент РФ 2552910 C2], що містить монолітний корпус, виготовлений зі спіненого полімерного матеріалу, і кришку. Корпус оснащений внутрішньою камерою і має відкритий торець з торцевою поверхнею по периметру. У відомому контейнері кришка утворена пластиковою плівкою, яку приклеюють до торцевої поверхні відкритого торця корпусу. Недоліками відомого контейнера є неминуче виділяння полімером у внутрішню камеру летких шкідливих речовин і запахів, які вбираються харчовими продуктами, розміщеними в камері, що негативно впливає на органолептичні властивості і якість продуктів, а також низька надійність кришки, виконання якої з плівки може призвести до її пошкодження і, як наслідок, до розгерметизації контейнера і зміни температурного режиму у внутрішній камері. Відомий пінопластовий контейнер Вармбокс [див. http://upakovka66.ru/catalog/859/_view_7092], який використовується в тому числі для транспортування харчових продуктів. Контейнер містить монолітний корпус і кришку, виготовлені зі спіненого полімерного матеріалу. Корпус оснащений внутрішньою камерою і відкритим торцем з торцевою поверхнею по периметру. Торцева поверхня має виступ, розташований по зовнішньому периметру відкритого торця, а на тильній стороні кришки по її зовнішньому периметру виконане поглиблення, яке відповідає виступу на торцевій поверхні і контактує з ним. При цьому поглиблення утворює на тильній стороні кришки виступну серединну ділянку, виконану з можливістю розміщення у внутрішній камері. Поверхні внутрішньої камери корпусу і серединної ділянки кришки покриті термоізолюючим матеріалом. При закритому контейнері кришка контактує з двома горизонтальними ступінчасто розташованими поверхнями відкритого торця корпусу і з однією вертикальною поверхнею відкритого торця, яка з'єднує горизонтальні поверхні. Наявність термоізолюючого покриття дозволяє виключити проникнення у внутрішню камеру шкідливих летких хімічних речовин і запахів, що виділяються полімерним матеріалом, і зберегти органолептичні властивості і якісні характеристики харчових продуктів. Разом з тим конструкція кришки і торцевої поверхні корпусу не виключає можливості витоку холодного середовища з внутрішньої камери і заповнення її повітрям ззовні. Відомий контейнер для транспортування харчових продуктів, що виготовляється ТОВ "Стироград" [http://styrograd.all.biz/termoyashchik-penoplastovyj-20l-g2649823]. Контейнер містить монолітний корпус і кришку, виготовлені зі спіненого полімерного матеріалу. Корпус має внутрішню камеру і відкритий торець з торцевою поверхнею по периметру. Торцева поверхня оснащена виступом, розташованим по периметру торцевої поверхні з боку внутрішньої камери, а кришка оснащена поглибленням, виконаним на тильній стороні кришки відповідно виступу на торцевій поверхні і з можливістю взаємодії з ним. Поглиблення утворює на тильній стороні кришки серединну і периферичну ділянки, при цьому серединна ділянка виконана з можливістю розміщення у внутрішній камері. Конструкція кришки і торцевої поверхні відкритого торця корпусу дозволяє забезпечити герметичність внутрішньої камери і збереження необхідного для зберігання харчових продуктів температурного режиму. Однак в процесі зберігання і транспортування харчові продукти, що знаходяться в герметично закритій внутрішній камері з полімерного матеріалу, неминуче вбирають шкідливі леткі хімічні речовини і запахи, що виділяються полімером, що спричиняє зниження органолептичних властивостей і якості харчових продуктів. В основу корисної моделі поставлена задача створення контейнера для транспортування харчових продуктів, який дозволить забезпечити необхідний для зберігання харчового продукту температурний режим і зберегти органолептичні характеристики і якість харчового продукту за рахунок виключення можливості проникнення у внутрішню камеру шкідливих летких хімічних речовин і запахів, що виділяються полімером. Поставлена задача вирішується тим, що в контейнері для транспортування харчових продуктів, що містить виготовлені зі спіненого полімерного матеріалу монолітний корпус і кришку, корпус має внутрішню камеру і відкритий торець з торцевою поверхнею по периметру, торцева поверхня оснащена виступом, розташованим по периметру торцевої поверхні з боку внутрішньої камери, а кришка оснащена поглибленням, виконаним на тильній стороні кришки відповідно виступу на торцевій поверхні і з можливістю взаємодії з виступом, при цьому поглиблення утворює на тильній стороні кришки серединну і периферичну ділянки, причому серединна ділянка виконана з можливістю розміщення у внутрішній камері, згідно з корисною моделлю, поверхня внутрішньої камери корпусу і поверхня серединної ділянки кришки покриті 1 UA 115945 U 5 10 15 20 25 30 35 40 45 50 55 ізолюючим матеріалом. Як ізолюючий матеріал може бути використана армована алюмінієва фольга. Поверхня внутрішньої камери корпусу і поверхня серединної ділянки кришки поверх ізолюючого матеріалу додатково покриті харчовим ізолюючим матеріалом, наприклад харчовою алюмінієвою фольгою. Контейнер додатково містить ємність з кришкою, виготовлені з харчового полімерного матеріалу, при цьому ємність виконана з можливістю встановлення у внутрішню камеру з зазором для розміщення охолоджуючих елементів. Периферична ділянка на тильній стороні кришки виконана з можливістю контакту з ділянкою торцевої поверхні відкритого торця корпусу, розташованої за виступом. Заявлена сукупність суттєвих ознак дозволяє вирішити поставлену задачу. Завдяки конструктивним виконанням відкритого торця корпусу і кришки при закритому положенні контейнера виступ на торцевій поверхні відкритого торця взаємодіє з поглибленням в кришці двома вертикальними поверхнями, створюючи при цьому перешкоду для витікання холодного середовища з внутрішньої камери. Використання ізолюючого матеріалу для покриття поверхні внутрішньої камери і поверхні серединної ділянки кришки, розташовуваної у внутрішній камері, дозволяє не тільки виключити проникнення у внутрішню камеру шкідливих летких хімічних речовин і запахів, що виділяються полімерним матеріалом, але й сприяє збереженню температурного режиму зберігання харчових продуктів, відбиваючи холодне середовище всередину камери і запобігаючи його передачу в зовнішнє середовище через стінки корпусу і кришку. Суть контейнера для транспортування харчових продуктів, що заявляється, пояснюється кресленням, де на фіг 1 показаний вигляд контейнера в закритому положенні, у розрізі; на фіг 2 - вигляд контейнера у відкритому положенні, у розрізі; на фіг 3 - вигляд контейнера у закритому положенні, в якому поверхні внутрішньої камери корпусу і серединної ділянки кришки додатково покриті харчовим ізолюючим матеріалом, у розрізі, на фіг. 4 - вигляд контейнера у закритому положенні, який містить додаткову ємність, розташовану у внутрішній камері корпусу, у розрізі. Контейнер для транспортування харчових продуктів містить монолітний корпус 1 і кришку 2, виготовлені зі спіненого полімерного матеріалу. Контейнер має форму прямокутного паралелепіпеда, але може мати будь-яку іншу форму, наприклад циліндричну. Корпус 1 виконаний з відкритим торцем 3 і внутрішньою камерою 4. По периметру відкритого торця 3 розташована торцева поверхня 5. Торцева поверхня 5 оснащена виступом 6, розміщеним по периметру торцевої поверхні 5 з боку внутрішньої камери 4. Кришка 2 оснащена поглибленням 7, виконаним на її тильній стороні. Розташування поглиблення 7, його розміри і форма відповідають виступу 6 на торцевій поверхні 5. Поглиблення 7 утворює на тильній стороні кришки 2 серединну 8 і периферичну 9 ділянки. Серединна ділянка 8 виконана з можливістю розміщення у внутрішній камері 4, а периферична ділянка 9 виконана з можливістю взаємодії з ділянкою торцевої поверхні 5, розташованої за виступом 6. Поверхня внутрішньої камери 4 корпусу 1 і поверхня серединної ділянки 8 кришки 2 повністю покриті ізолюючим матеріалом 10. Як ізолюючий матеріал може бути використана термоізолююча армована алюмінієва фольга, яка закріплена на зазначених поверхнях за допомогою клейкої стрічки. Поверхня внутрішньої камери 4 корпусу 1 і поверхня серединної ділянки 8 кришки 2 поверх ізолюючого матеріалу 10 можуть бути додатково покриті харчовим ізолюючим матеріалом 11, наприклад харчовою алюмінієвою фольгою (фіг. 3). Контейнер може додатково містити ємність 12, виконану з харчового полімерного матеріалу (фіг. 4). Ємність 12 оснащена кришкою 13, що герметично закривається, і виконана з можливістю розміщення у внутрішній камері 4 з зазором 14, у який укладають охолоджуючі елементи. Використовують контейнер для транспортування харчових продуктів наступним чином. У контейнер, в якому внутрішня камера 4 корпусу 1 і серединна ділянка 8 кришки 2 покриті тільки ізолюючим матеріалом, зокрема армованою алюмінієвою фольгою, укладають уздовж стінок і днища внутрішньої камери 4 охолоджуючі елементи, а потім поміщають коробки з упакованими у них харчовими продуктами, наприклад печивом. Відкритий торець 3 корпусу 1 закривають кришкою 2, при цьому виступ 6 на торцевій поверхні 5 розміщується в поглибленні 7 кришки 2, серединна ділянка 8 кришки 2 розміщується у внутрішній камері 4 корпусу 1, а периферична ділянка 9 взаємодіє з ділянкою торцевої поверхні 5, розташованою за виступом 6. Таким чином утворюється герметично закрита внутрішня камера 4, повністю ізольована від проникнення в неї шкідливих летких хімічних речовин і запаху, що виділяються полімерним 2 UA 115945 U 5 10 матеріалом корпусу 1 і кришки 2. Для запобігання випадковому відкривання кришки 2 місце стику кришки 2 і корпусу 1 по периметру контейнера заклеюють клейкою стрічкою. В контейнер, у якому внутрішня камера 4 корпусу 1 і серединна ділянка 8 кришки 2 додатково покриті харчовим ізолюючим матеріалом 11, зокрема харчовою алюмінієвою фольгою, поміщають харчові продукти без додаткової упаковки, попередньо розмістивши у внутрішній камері 4 охолоджуючі елементи, після чого корпус 1 закривають кришкою 2 описаним вище способом. В контейнер, який додатково містить ємність 12 з харчового пластику, укладають на дно внутрішньої камери 4 охолоджуючі елементи, розміщують ємність 12 з поміщеними у неї харчовими продуктами і закриту кришкою 13, в зазори 14 між стінками внутрішньої камери 4 і стінками ємності 12 укладають охолоджуючі елементи і закривають кришкою 2. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Контейнер для транспортування харчових продуктів, що містить виготовлені зі спіненого полімерного матеріалу монолітний корпус і кришку, корпус має внутрішню камеру і відкритий торець з торцевою поверхнею по периметру, торцева поверхня оснащена виступом, розташованим по периметру торцевої поверхні з боку внутрішньої камери, а кришка оснащена поглибленням, виконаним на тильній стороні кришки відповідно виступу на торцевій поверхні і з можливістю взаємодії з виступом, при цьому поглиблення утворює на тильній стороні кришки серединну і периферичну ділянки, причому серединна ділянка виконана з можливістю розміщення у внутрішній камері, який відрізняється тим, що поверхня внутрішньої камери корпусу і поверхня серединної ділянки кришки покриті ізолюючим матеріалом. 2. Контейнер за п. 1, який відрізняється тим, що як ізолюючий матеріал використана армована алюмінієва фольга. 3. Контейнер з п. 1 або 2, який відрізняється тим, що поверхня внутрішньої камери корпусу і поверхня серединної ділянки кришки поверх ізолюючого матеріалу додатково покриті харчовим ізолюючим матеріалом. 4. Контейнер за п. 3, який відрізняється тим, що як харчовий ізолюючий матеріал використана харчова алюмінієва фольга. 5. Контейнер з п. 1 або 2, який відрізняється тим, що додатково містить ємність з кришкою, виготовлені з харчового полімерного матеріалу, при цьому ємність виконана з можливістю встановлення у внутрішню камеру з зазором для розміщення охолоджуючих елементів. 6. Контейнер за будь-яким з пп. 1 або 2, або 3, або 4, або 5, який відрізняється тим, що периферична ділянка на тильній стороні кришки виконана з можливістю контакту з ділянкою торцевої поверхні відкритого торця корпусу, розташованої за виступом. 3 UA 115945 U 4 UA 115945 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова,1, м. Київ – 42, 01601 5
