Конусоподібний атравматичний пристрій з концентричними каналами для введення лікувальних засобів

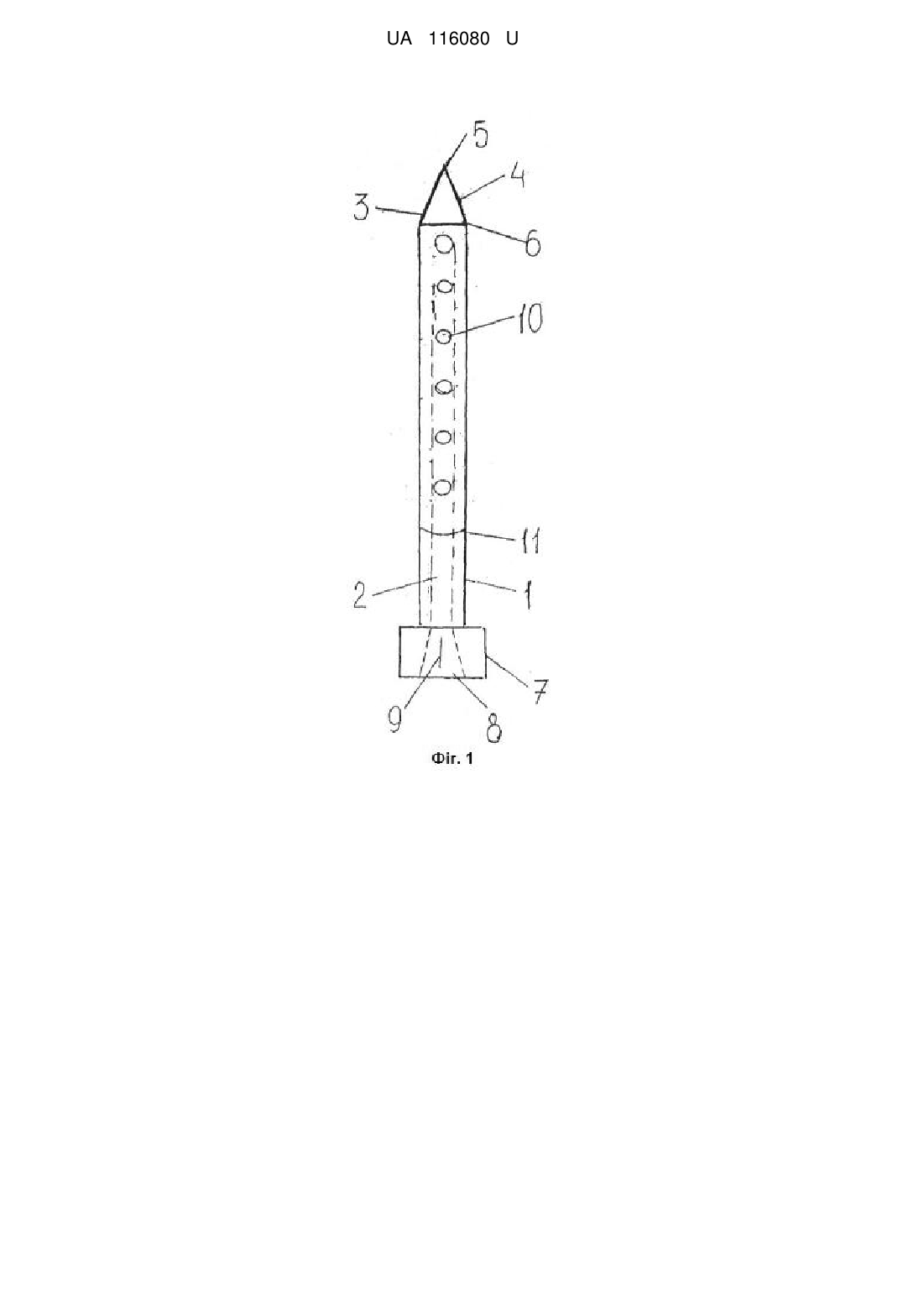

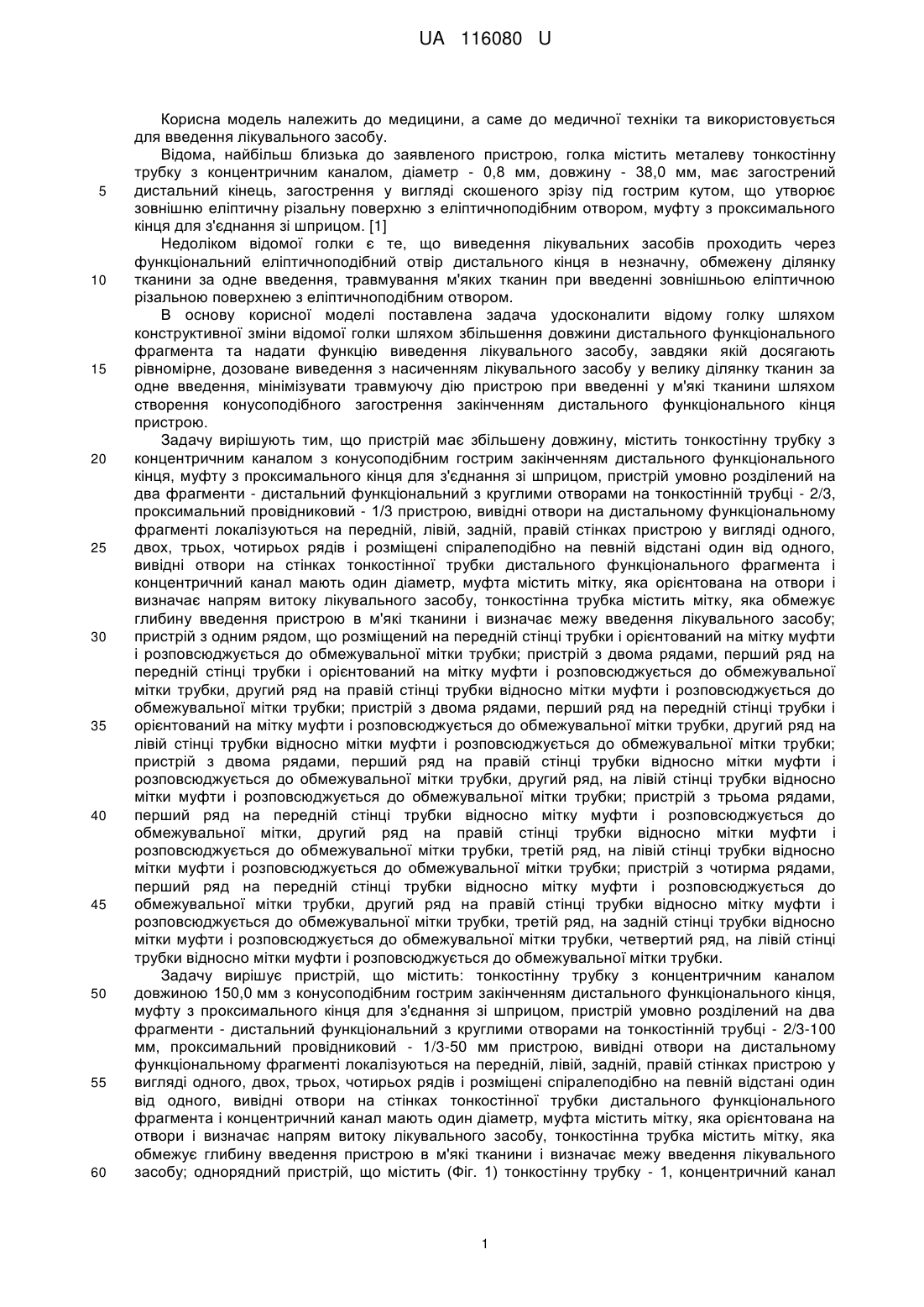

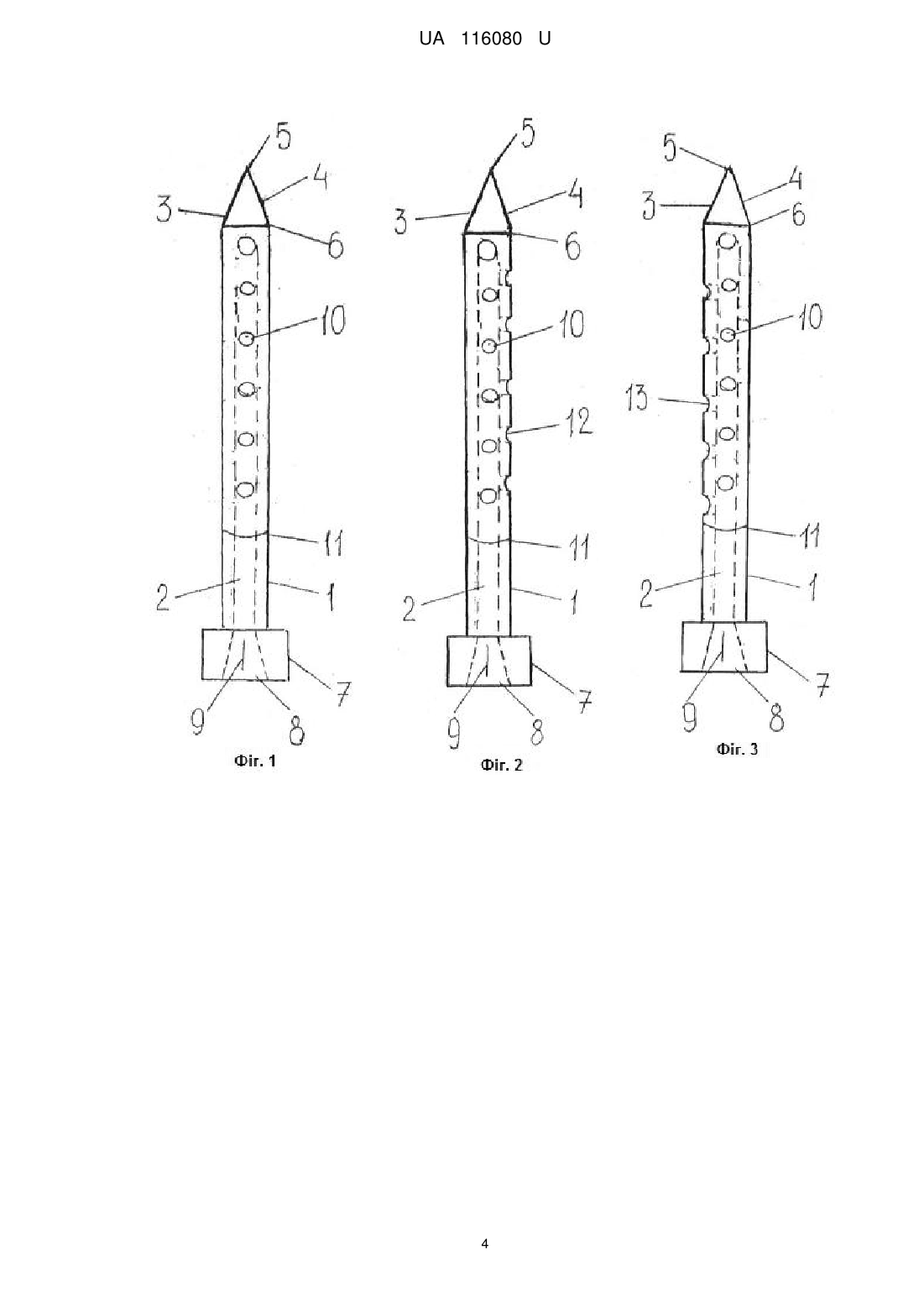

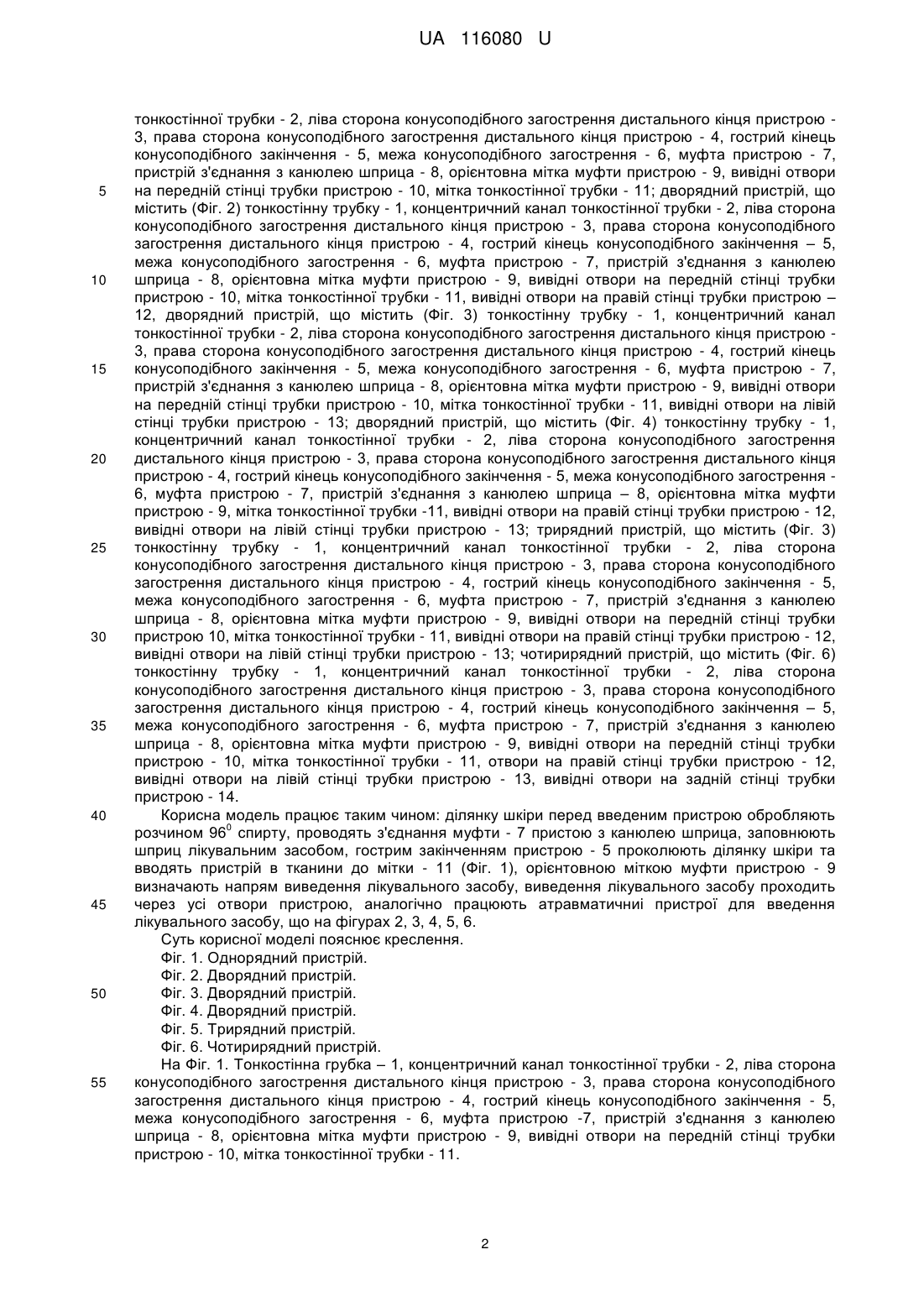

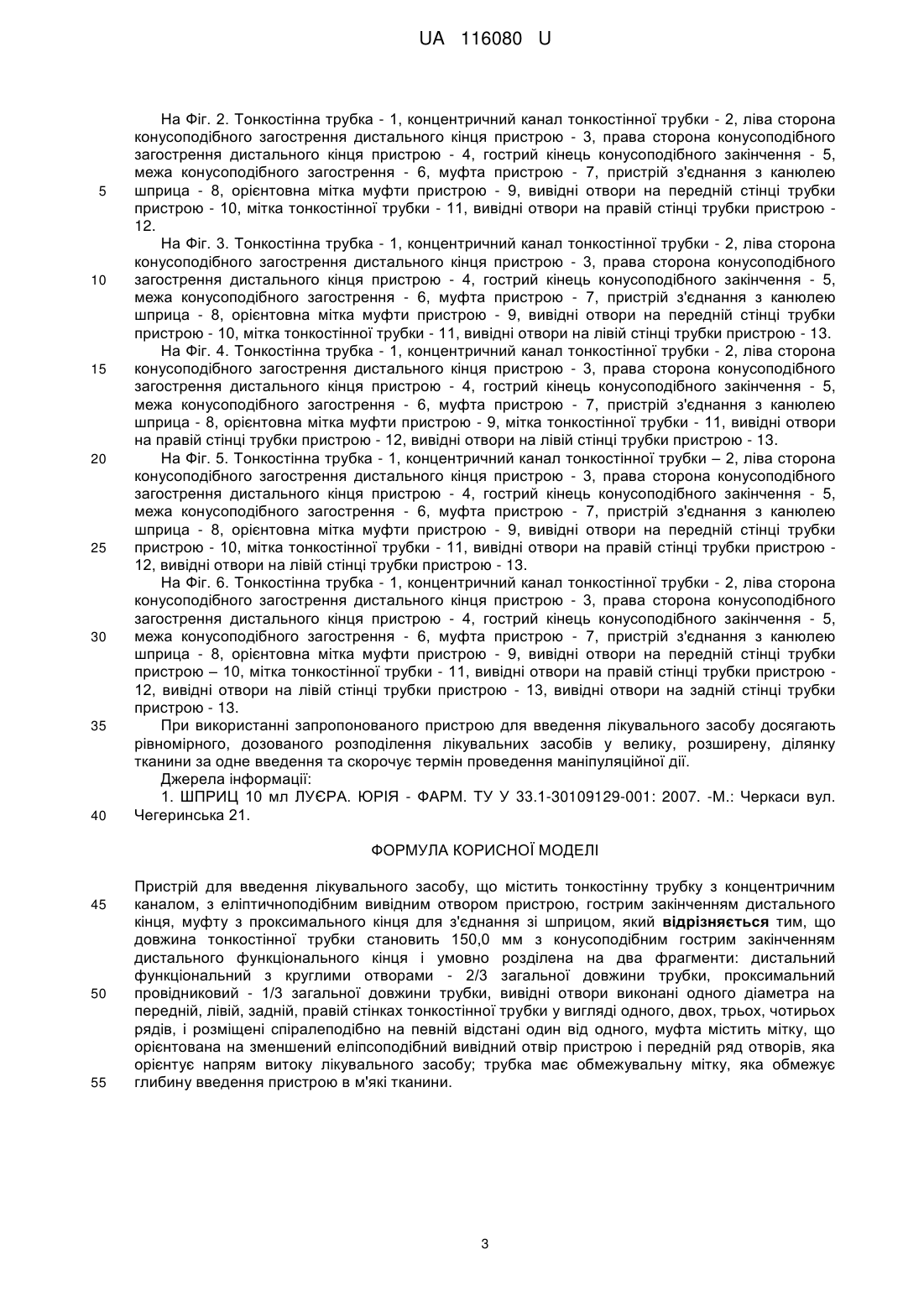

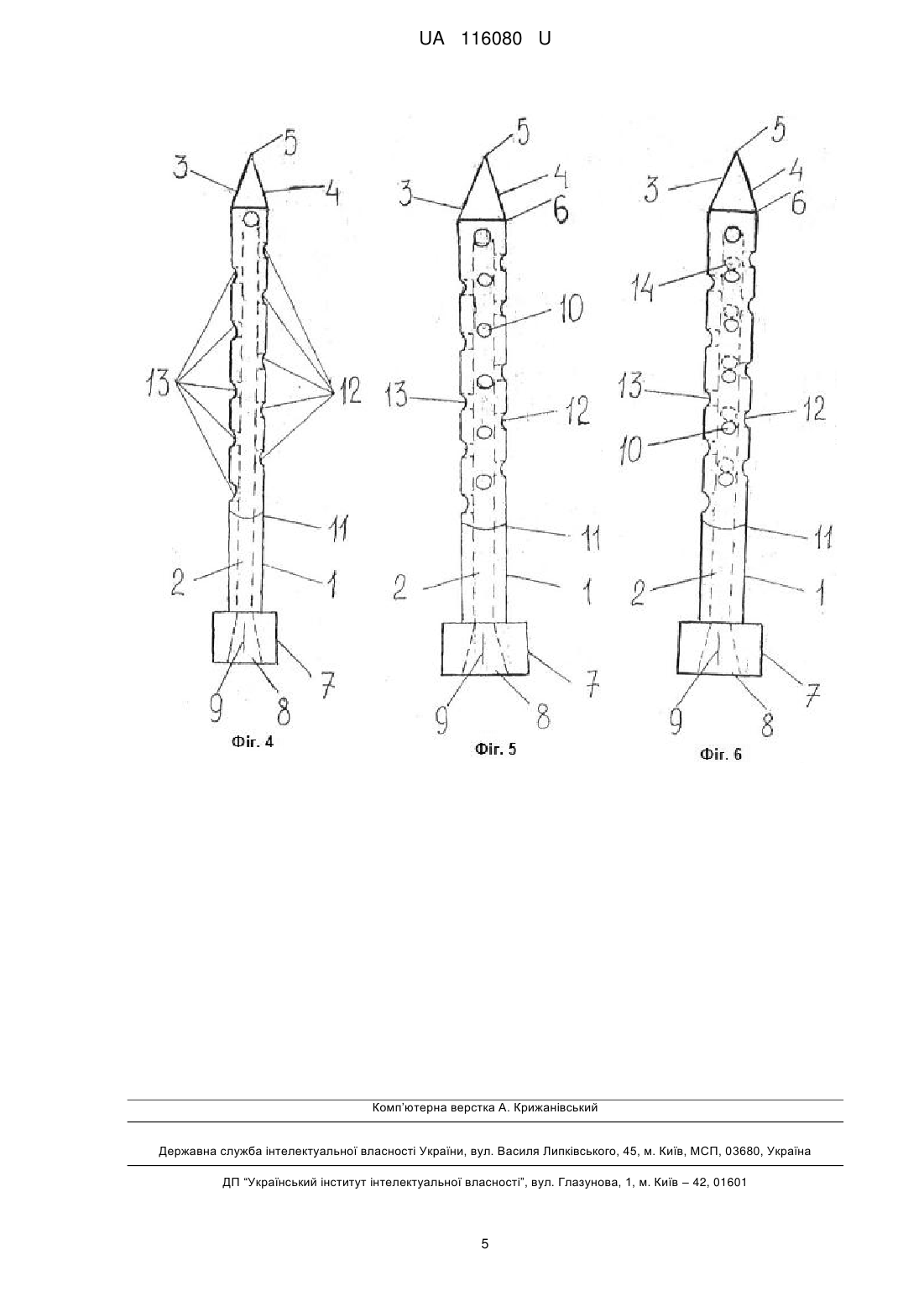

Реферат: UA 116080 U UA 116080 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується для введення лікувального засобу. Відома, найбільш близька до заявленого пристрою, голка містить металеву тонкостінну трубку з концентричним каналом, діаметр - 0,8 мм, довжину - 38,0 мм, має загострений дистальний кінець, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну різальну поверхню з еліптичноподібним отвором, муфту з проксимального кінця для з'єднання зі шприцом. [1] Недоліком відомої голки є те, що виведення лікувальних засобів проходить через функціональний еліптичноподібний отвір дистального кінця в незначну, обмежену ділянку тканини за одне введення, травмування м'яких тканин при введенні зовнішньою еліптичною різальною поверхнею з еліптичноподібним отвором. В основу корисної моделі поставлена задача удосконалити відому голку шляхом конструктивної зміни відомої голки шляхом збільшення довжини дистального функціонального фрагмента та надати функцію виведення лікувального засобу, завдяки якій досягають рівномірне, дозоване виведення з насиченням лікувального засобу у велику ділянку тканин за одне введення, мінімізувати травмуючу дію пристрою при введенні у м'які тканини шляхом створення конусоподібного загострення закінченням дистального функціонального кінця пристрою. Задачу вирішують тим, що пристрій має збільшену довжину, містить тонкостінну трубку з концентричним каналом з конусоподібним гострим закінченням дистального функціонального кінця, муфту з проксимального кінця для з'єднання зі шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами на тонкостінній трубці - 2/3, проксимальний провідниковий - 1/3 пристрою, вивідні отвори на дистальному функціональному фрагменті локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені спіралеподібно на певній відстані один від одного, вивідні отвори на стінках тонкостінної трубки дистального функціонального фрагмента і концентричний канал мають один діаметр, муфта містить мітку, яка орієнтована на отвори і визначає напрям витоку лікувального засобу, тонкостінна трубка містить мітку, яка обмежує глибину введення пристрою в м'які тканини і визначає межу введення лікувального засобу; пристрій з одним рядом, що розміщений на передній стінці трубки і орієнтований на мітку муфти і розповсюджується до обмежувальної мітки трубки; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на мітку муфти і розповсюджується до обмежувальної мітки трубки, другий ряд на правій стінці трубки відносно мітки муфти і розповсюджується до обмежувальної мітки трубки; пристрій з двома рядами, перший ряд на передній стінці трубки і орієнтований на мітку муфти і розповсюджується до обмежувальної мітки трубки, другий ряд на лівій стінці трубки відносно мітки муфти і розповсюджується до обмежувальної мітки трубки; пристрій з двома рядами, перший ряд на правій стінці трубки відносно мітки муфти і розповсюджується до обмежувальної мітки трубки, другий ряд, на лівій стінці трубки відносно мітки муфти і розповсюджується до обмежувальної мітки трубки; пристрій з трьома рядами, перший ряд на передній стінці трубки відносно мітку муфти і розповсюджується до обмежувальної мітки, другий ряд на правій стінці трубки відносно мітки муфти і розповсюджується до обмежувальної мітки трубки, третій ряд, на лівій стінці трубки відносно мітки муфти і розповсюджується до обмежувальної мітки трубки; пристрій з чотирма рядами, перший ряд на передній стінці трубки відносно мітку муфти і розповсюджується до обмежувальної мітки трубки, другий ряд на правій стінці трубки відносно мітку муфти і розповсюджується до обмежувальної мітки трубки, третій ряд, на задній стінці трубки відносно мітки муфти і розповсюджується до обмежувальної мітки трубки, четвертий ряд, на лівій стінці трубки відносно мітки муфти і розповсюджується до обмежувальної мітки трубки. Задачу вирішує пристрій, що містить: тонкостінну трубку з концентричним каналом довжиною 150,0 мм з конусоподібним гострим закінченням дистального функціонального кінця, муфту з проксимального кінця для з'єднання зі шприцом, пристрій умовно розділений на два фрагменти - дистальний функціональний з круглими отворами на тонкостінній трубці - 2/3-100 мм, проксимальний провідниковий - 1/3-50 мм пристрою, вивідні отвори на дистальному функціональному фрагменті локалізуються на передній, лівій, задній, правій стінках пристрою у вигляді одного, двох, трьох, чотирьох рядів і розміщені спіралеподібно на певній відстані один від одного, вивідні отвори на стінках тонкостінної трубки дистального функціонального фрагмента і концентричний канал мають один діаметр, муфта містить мітку, яка орієнтована на отвори і визначає напрям витоку лікувального засобу, тонкостінна трубка містить мітку, яка обмежує глибину введення пристрою в м'які тканини і визначає межу введення лікувального засобу; однорядний пристрій, що містить (Фіг. 1) тонкостінну трубку - 1, концентричний канал 1 UA 116080 U 5 10 15 20 25 30 35 40 45 50 55 тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11; дворядний пристрій, що містить (Фіг. 2) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення – 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою – 12, дворядний пристрій, що містить (Фіг. 3) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на лівій стінці трубки пристрою - 13; дворядний пристрій, що містить (Фіг. 4) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца – 8, орієнтовна мітка муфти пристрою - 9, мітка тонкостінної трубки -11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13; трирядний пристрій, що містить (Фіг. 3) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13; чотирирядний пристрій, що містить (Фіг. 6) тонкостінну трубку - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення – 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 14. Корисна модель працює таким чином: ділянку шкіри перед введеним пристрою обробляють 0 розчином 96 спирту, проводять з'єднання муфти - 7 пристою з канюлею шприца, заповнюють шприц лікувальним засобом, гострим закінченням пристрою - 5 проколюють ділянку шкіри та вводять пристрій в тканини до мітки - 11 (Фіг. 1), орієнтовною міткою муфти пристрою - 9 визначають напрям виведення лікувального засобу, виведення лікувального засобу проходить через усі отвори пристрою, аналогічно працюють атравматичниі пристрої для введення лікувального засобу, що на фігурах 2, 3, 4, 5, 6. Суть корисної моделі пояснює креслення. Фіг. 1. Однорядний пристрій. Фіг. 2. Дворядний пристрій. Фіг. 3. Дворядний пристрій. Фіг. 4. Дворядний пристрій. Фіг. 5. Трирядний пристрій. Фіг. 6. Чотирирядний пристрій. На Фіг. 1. Тонкостінна грубка – 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою -7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11. 2 UA 116080 U 5 10 15 20 25 30 35 40 На Фіг. 2. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою 12. На Фіг. 3. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на лівій стінці трубки пристрою - 13. На Фіг. 4. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою - 12, вивідні отвори на лівій стінці трубки пристрою - 13. На Фіг. 5. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки – 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою - 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13. На Фіг. 6. Тонкостінна трубка - 1, концентричний канал тонкостінної трубки - 2, ліва сторона конусоподібного загострення дистального кінця пристрою - 3, права сторона конусоподібного загострення дистального кінця пристрою - 4, гострий кінець конусоподібного закінчення - 5, межа конусоподібного загострення - 6, муфта пристрою - 7, пристрій з'єднання з канюлею шприца - 8, орієнтовна мітка муфти пристрою - 9, вивідні отвори на передній стінці трубки пристрою – 10, мітка тонкостінної трубки - 11, вивідні отвори на правій стінці трубки пристрою 12, вивідні отвори на лівій стінці трубки пристрою - 13, вивідні отвори на задній стінці трубки пристрою - 13. При використанні запропонованого пристрою для введення лікувального засобу досягають рівномірного, дозованого розподілення лікувальних засобів у велику, розширену, ділянку тканини за одне введення та скорочує термін проведення маніпуляційної дії. Джерела інформації: 1. ШПРИЦ 10 мл ЛУЄРА. ЮРІЯ - ФАРМ. ТУ У 33.1-30109129-001: 2007. -М.: Черкаси вул. Чегеринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Пристрій для введення лікувального засобу, що містить тонкостінну трубку з концентричним каналом, з еліптичноподібним вивідним отвором пристрою, гострим закінченням дистального кінця, муфту з проксимального кінця для з'єднання зі шприцом, який відрізняється тим, що довжина тонкостінної трубки становить 150,0 мм з конусоподібним гострим закінченням дистального функціонального кінця і умовно розділена на два фрагменти: дистальний функціональний з круглими отворами - 2/3 загальної довжини трубки, проксимальний провідниковий - 1/3 загальної довжини трубки, вивідні отвори виконані одного діаметра на передній, лівій, задній, правій стінках тонкостінної трубки у вигляді одного, двох, трьох, чотирьох рядів, і розміщені спіралеподібно на певній відстані один від одного, муфта містить мітку, що орієнтована на зменшений еліпсоподібний вивідний отвір пристрою і передній ряд отворів, яка орієнтує напрям витоку лікувального засобу; трубка має обмежувальну мітку, яка обмежує глибину введення пристрою в м'які тканини. 3 UA 116080 U 4 UA 116080 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
