Пристрій для відпрацьовування практичних навичок гри в м’яч

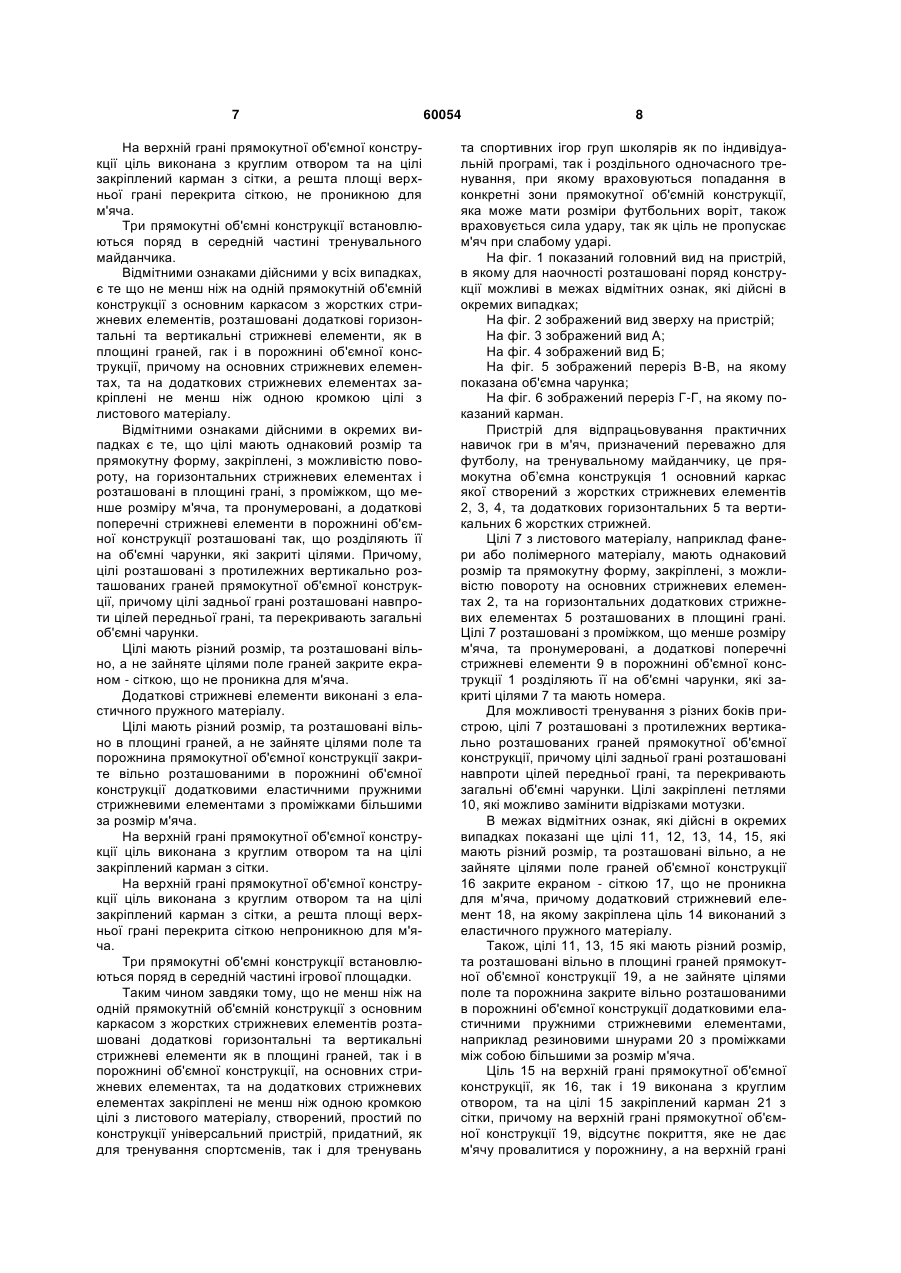

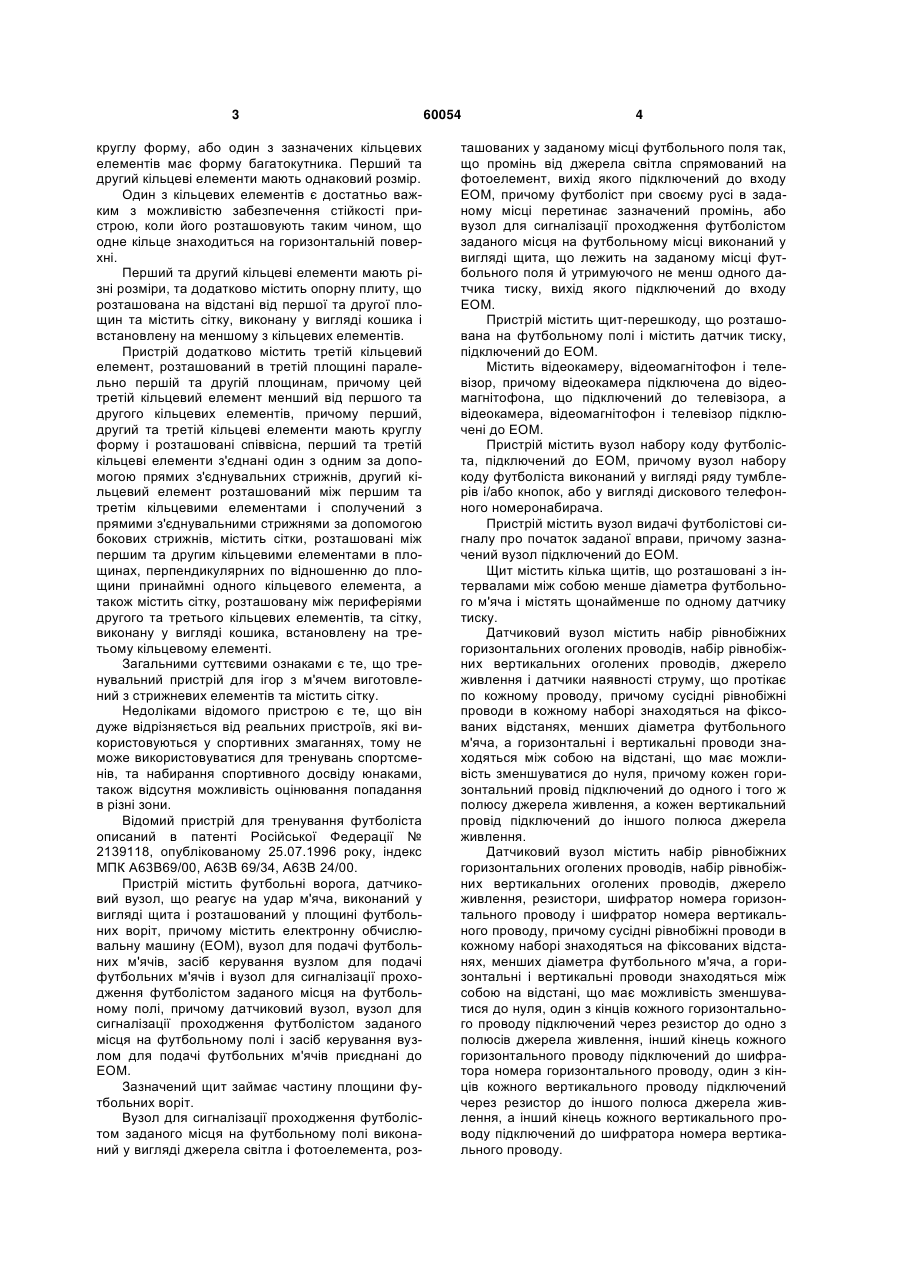

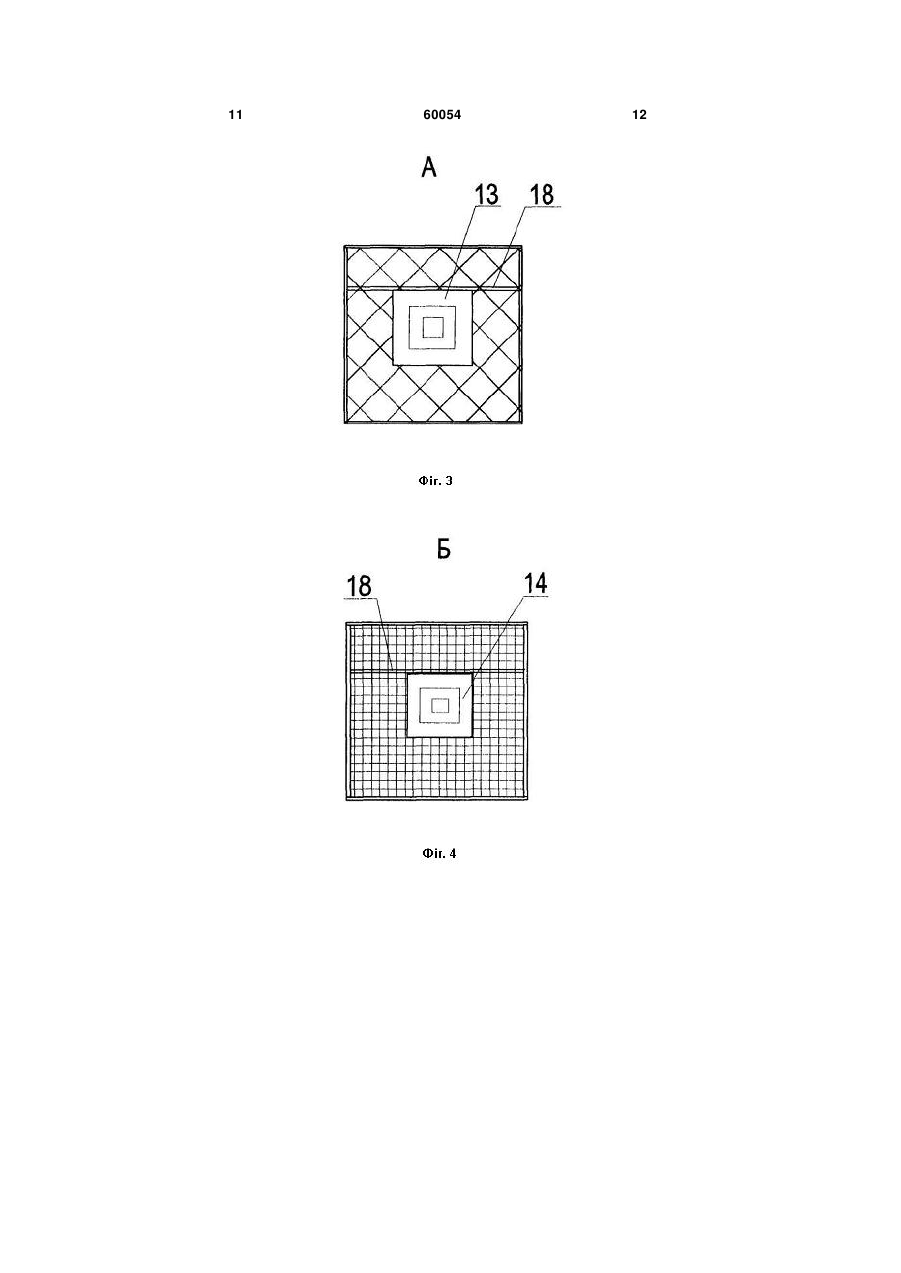

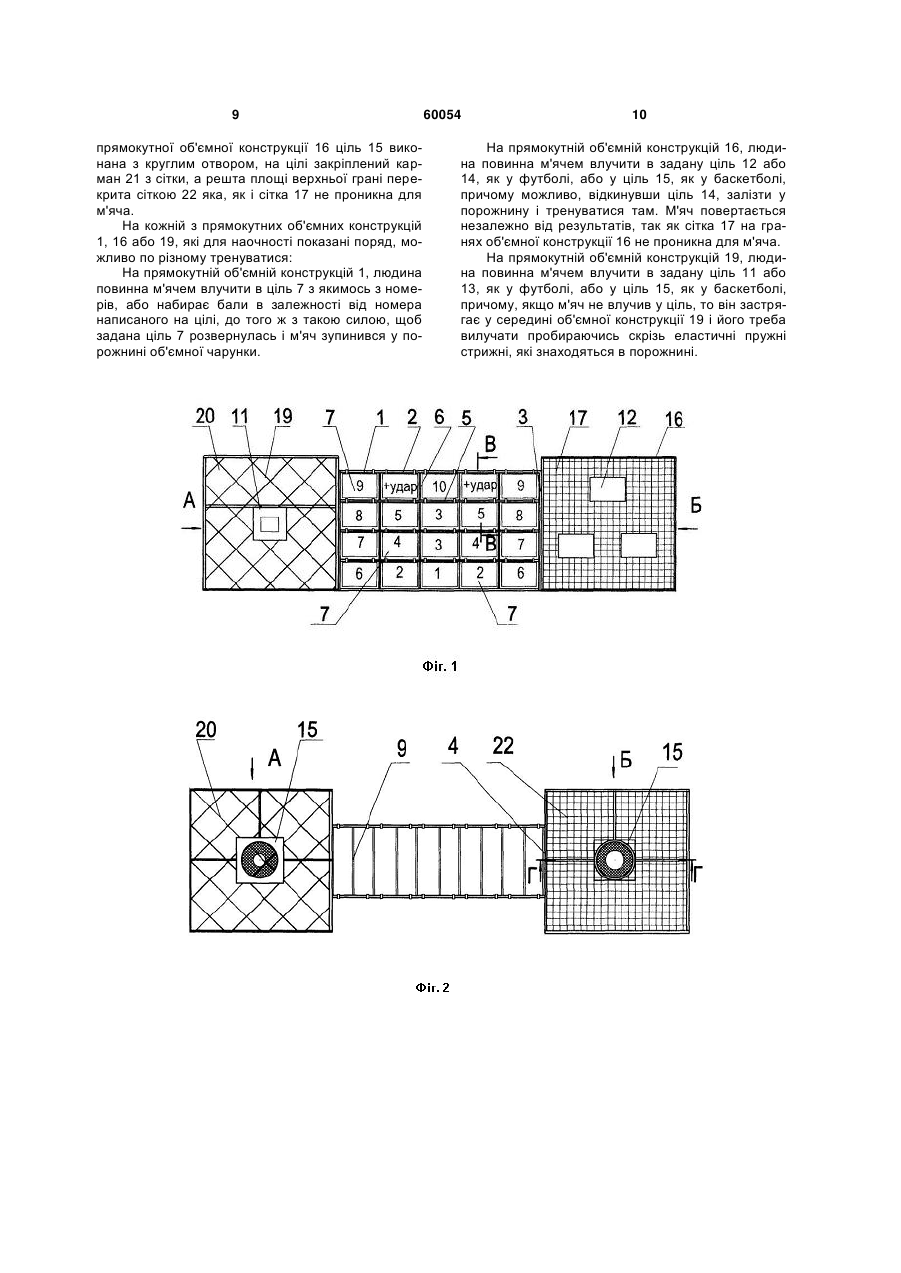

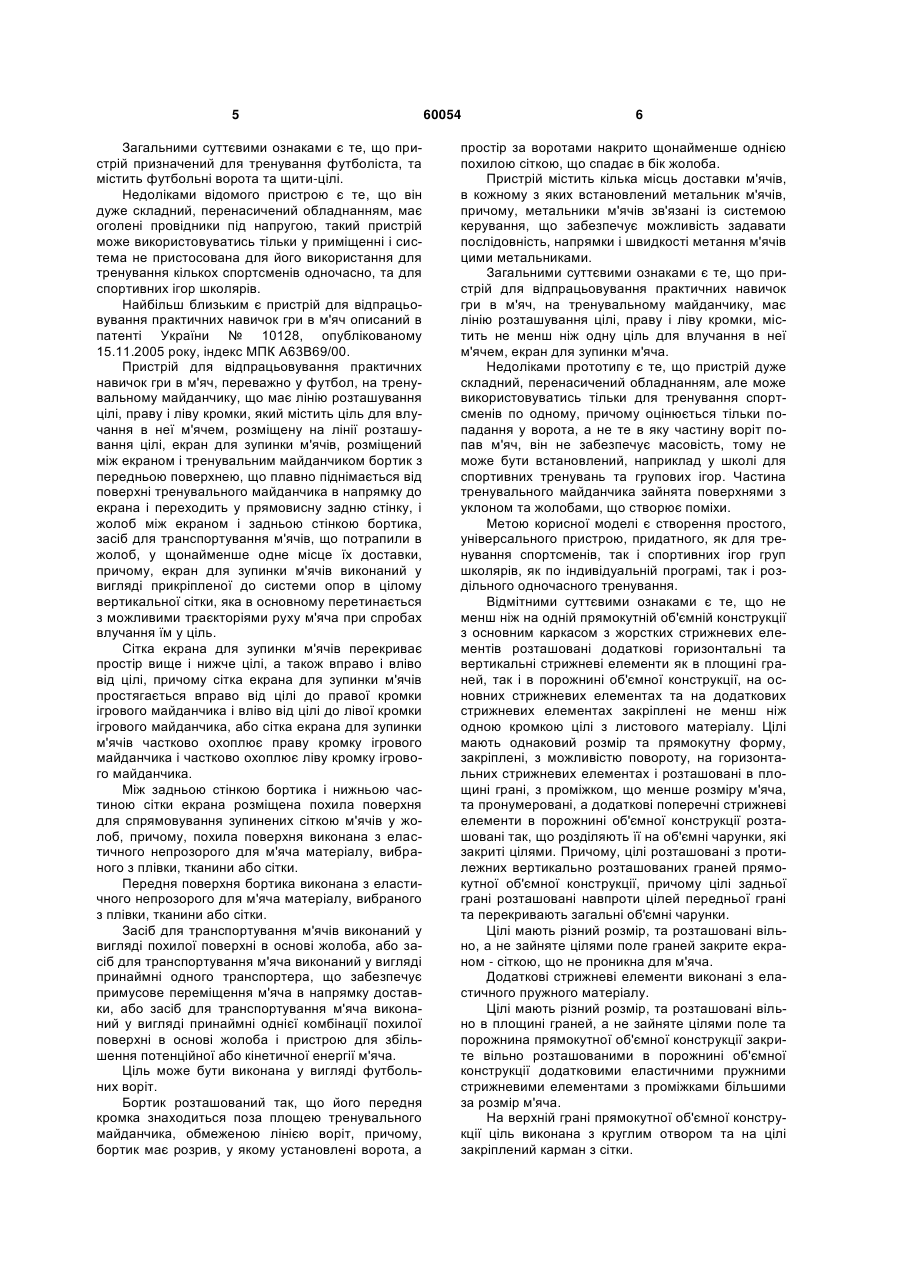

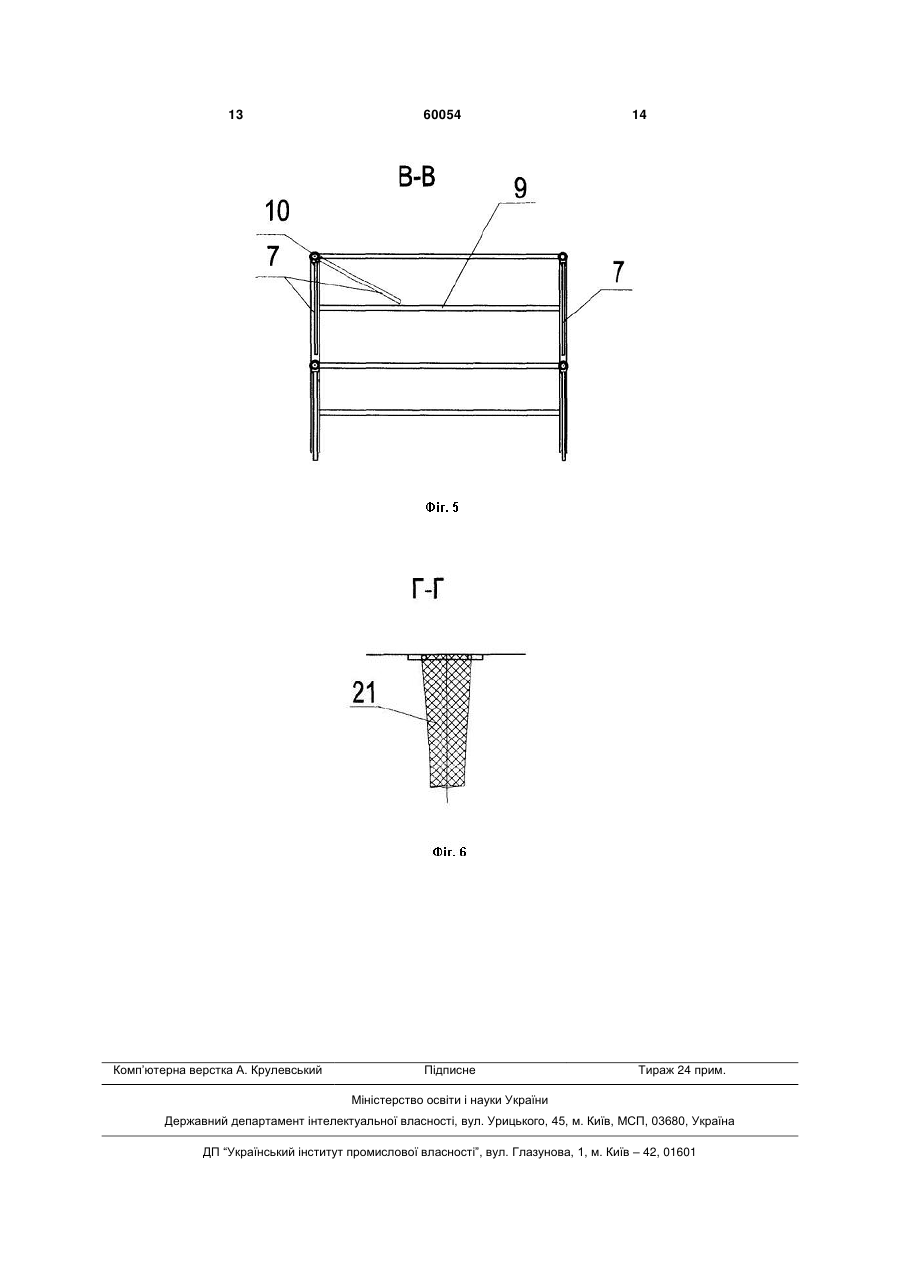

1. Пристрій для відпрацьовування практичних навичок гри в м'яч, на тренувальному майданчику, що має лінію розташування цілі, праву і ліву кромки, який містить не менш ніж одну ціль для влучання в неї м'ячем, екран для зупинки м'яча, який відрізняється тим, що не менш ніж на одній прямокутній об'ємній конструкції з основним каркасом з жорстких стрижневих елементів розташовані додаткові горизонтальні та вертикальні стрижневі елементи як в площині граней, так і в порожнині об'ємної конструкції, причому на основних стрижневих елементах та на додаткових стрижневих елементах закріплені не менш ніж одною кромкою цілі з листового матеріалу. 2. Пристрій за п. 1, який відрізняється тим, що цілі мають однаковий розмір та прямокутну форму, закріплені, з можливістю повороту, на горизонтальних стрижневих елементах і розташовані в площині грані, з проміжком, що менше розміру м'яча, та пронумеровані, а додаткові поперечні стрижневі елементи в порожнині об'ємної конструкції розташовані так, що розділяють її на об'ємні чарунки, які закриті цілями. 3. Пристрій за п. 2, який відрізняється тим, що цілі розташовані з протилежних вертикально розташованих граней прямокутної об'ємної конструк U 2 (19) 1 3 круглу форму, або один з зазначених кільцевих елементів має форму багатокутника. Перший та другий кільцеві елементи мають однаковий розмір. Один з кільцевих елементів є достатньо важким з можливістю забезпечення стійкості пристрою, коли його розташовують таким чином, що одне кільце знаходиться на горизонтальній поверхні. Перший та другий кільцеві елементи мають різні розміри, та додатково містить опорну плиту, що розташована на відстані від першої та другої площин та містить сітку, виконану у вигляді кошика і встановлену на меншому з кільцевих елементів. Пристрій додатково містить третій кільцевий елемент, розташований в третій площині паралельно першій та другій площинам, причому цей третій кільцевий елемент менший від першого та другого кільцевих елементів, причому перший, другий та третій кільцеві елементи мають круглу форму і розташовані співвісна, перший та третій кільцеві елементи з'єднані один з одним за допомогою прямих з'єднувальних стрижнів, другий кільцевий елемент розташований між першим та третім кільцевими елементами і сполучений з прямими з'єднувальними стрижнями за допомогою бокових стрижнів, містить сітки, розташовані між першим та другим кільцевими елементами в площинах, перпендикулярних по відношенню до площини принаймні одного кільцевого елемента, а також містить сітку, розташовану між периферіями другого та третього кільцевих елементів, та сітку, виконану у вигляді кошика, встановлену на третьому кільцевому елементі. Загальними суттєвими ознаками є те, що тренувальний пристрій для ігор з м'ячем виготовлений з стрижневих елементів та містить сітку. Недоліками відомого пристрою є те, що він дуже відрізняється від реальних пристроїв, які використовуються у спортивних змаганнях, тому не може використовуватися для тренувань спортсменів, та набирання спортивного досвіду юнаками, також відсутня можливість оцінювання попадання в різні зони. Відомий пристрій для тренування футболіста описаний в патенті Російської Федерації № 2139118, опублікованому 25.07.1996 року, індекс МПК А63В69/00, А63В 69/34, А63В 24/00. Пристрій містить футбольні ворога, датчиковий вузол, що реагує на удар м'яча, виконаний у вигляді щита і розташований у площині футбольних воріт, причому містить електронну обчислювальну машину (ЕОМ), вузол для подачі футбольних м'ячів, засіб керування вузлом для подачі футбольних м'ячів і вузол для сигналізації проходження футболістом заданого місця на футбольному полі, причому датчиковий вузол, вузол для сигналізації проходження футболістом заданого місця на футбольному полі і засіб керування вузлом для подачі футбольних м'ячів приєднані до ЕОМ. Зазначений щит займає частину площини футбольних воріт. Вузол для сигналізації проходження футболістом заданого місця на футбольному полі виконаний у вигляді джерела світла і фотоелемента, роз 60054 4 ташованих у заданому місці футбольного поля так, що промінь від джерела світла спрямований на фотоелемент, вихід якого підключений до входу ЕОМ, причому футболіст при своєму русі в заданому місці перетинає зазначений промінь, або вузол для сигналізації проходження футболістом заданого місця на футбольному місці виконаний у вигляді щита, що лежить на заданому місці футбольного поля й утримуючого не менш одного датчика тиску, вихід якого підключений до входу ЕОМ. Пристрій містить щит-перешкоду, що розташована на футбольному полі і містить датчик тиску, підключений до ЕОМ. Містить відеокамеру, відеомагнітофон і телевізор, причому відеокамера підключена до відеомагнітофона, що підключений до телевізора, а відеокамера, відеомагнітофон і телевізор підключені до ЕОМ. Пристрій містить вузол набору коду футболіста, підключений до ЕОМ, причому вузол набору коду футболіста виконаний у вигляді ряду тумблерів і/або кнопок, або у вигляді дискового телефонного номеронабирача. Пристрій містить вузол видачі футболістові сигналу про початок заданої вправи, причому зазначений вузол підключений до ЕОМ. Щит містить кілька щитів, що розташовані з інтервалами між собою менше діаметра футбольного м'яча і містять щонайменше по одному датчику тиску. Датчиковий вузол містить набір рівнобіжних горизонтальних оголених проводів, набір рівнобіжних вертикальних оголених проводів, джерело живлення і датчики наявності струму, що протікає по кожному проводу, причому сусідні рівнобіжні проводи в кожному наборі знаходяться на фіксованих відстанях, менших діаметра футбольного м'яча, а горизонтальні і вертикальні проводи знаходяться між собою на відстані, що має можливість зменшуватися до нуля, причому кожен горизонтальний провід підключений до одного і того ж полюсу джерела живлення, а кожен вертикальний провід підключений до іншого полюса джерела живлення. Датчиковий вузол містить набір рівнобіжних горизонтальних оголених проводів, набір рівнобіжних вертикальних оголених проводів, джерело живлення, резистори, шифратор номера горизонтального проводу і шифратор номера вертикального проводу, причому сусідні рівнобіжні проводи в кожному наборі знаходяться на фіксованих відстанях, менших діаметра футбольного м'яча, а горизонтальні і вертикальні проводи знаходяться між собою на відстані, що має можливість зменшуватися до нуля, один з кінців кожного горизонтального проводу підключений через резистор до одно з полюсів джерела живлення, інший кінець кожного горизонтального проводу підключений до шифратора номера горизонтального проводу, один з кінців кожного вертикального проводу підключений через резистор до іншого полюса джерела живлення, а інший кінець кожного вертикального проводу підключений до шифратора номера вертикального проводу. 5 Загальними суттєвими ознаками є те, що пристрій призначений для тренування футболіста, та містить футбольні ворота та щити-цілі. Недоліками відомого пристрою є те, що він дуже складний, перенасичений обладнанням, має оголені провідники під напругою, такий пристрій може використовуватись тільки у приміщенні і система не пристосована для його використання для тренування кількох спортсменів одночасно, та для спортивних ігор школярів. Найбільш близьким є пристрій для відпрацьовування практичних навичок гри в м'яч описаний в патенті України № 10128, опублікованому 15.11.2005 року, індекс МПК А63В69/00. Пристрій для відпрацьовування практичних навичок гри в м'яч, переважно у футбол, на тренувальному майданчику, що має лінію розташування цілі, праву і ліву кромки, який містить ціль для влучання в неї м'ячем, розміщену на лінії розташування цілі, екран для зупинки м'ячів, розміщений між екраном і тренувальним майданчиком бортик з передньою поверхнею, що плавно піднімається від поверхні тренувального майданчика в напрямку до екрана і переходить у прямовисну задню стінку, і жолоб між екраном і задньою стінкою бортика, засіб для транспортування м'ячів, що потрапили в жолоб, у щонайменше одне місце їх доставки, причому, екран для зупинки м'ячів виконаний у вигляді прикріпленої до системи опор в цілому вертикальної сітки, яка в основному перетинається з можливими траєкторіями руху м'яча при спробах влучання їм у ціль. Сітка екрана для зупинки м'ячів перекриває простір вище і нижче цілі, а також вправо і вліво від цілі, причому сітка екрана для зупинки м'ячів простягається вправо від цілі до правої кромки ігрового майданчика і вліво від цілі до лівої кромки ігрового майданчика, або сітка екрана для зупинки м'ячів частково охоплює праву кромку ігрового майданчика і частково охоплює ліву кромку ігрового майданчика. Між задньою стінкою бортика і нижньою частиною сітки екрана розміщена похила поверхня для спрямовування зупинених сіткою м'ячів у жолоб, причому, похила поверхня виконана з еластичного непрозорого для м'яча матеріалу, вибраного з плівки, тканини або сітки. Передня поверхня бортика виконана з еластичного непрозорого для м'яча матеріалу, вибраного з плівки, тканини або сітки. Засіб для транспортування м'ячів виконаний у вигляді похилої поверхні в основі жолоба, або засіб для транспортування м'яча виконаний у вигляді принаймні одного транспортера, що забезпечує примусове переміщення м'яча в напрямку доставки, або засіб для транспортування м'яча виконаний у вигляді принаймні однієї комбінації похилої поверхні в основі жолоба і пристрою для збільшення потенційної або кінетичної енергії м'яча. Ціль може бути виконана у вигляді футбольних воріт. Бортик розташований так, що його передня кромка знаходиться поза площею тренувального майданчика, обмеженою лінією воріт, причому, бортик має розрив, у якому установлені ворота, а 60054 6 простір за воротами накрито щонайменше однією похилою сіткою, що спадає в бік жолоба. Пристрій містить кілька місць доставки м'ячів, в кожному з яких встановлений метальник м'ячів, причому, метальники м'ячів зв'язані із системою керування, що забезпечує можливість задавати послідовність, напрямки і швидкості метання м'ячів цими метальниками. Загальними суттєвими ознаками є те, що пристрій для відпрацьовування практичних навичок гри в м'яч, на тренувальному майданчику, має лінію розташування цілі, праву і ліву кромки, містить не менш ніж одну ціль для влучання в неї м'ячем, екран для зупинки м'яча. Недоліками прототипу є те, що пристрій дуже складний, перенасичений обладнанням, але може використовуватись тільки для тренування спортсменів по одному, причому оцінюється тільки попадання у ворота, а не те в яку частину воріт попав м'яч, він не забезпечує масовість, тому не може бути встановлений, наприклад у школі для спортивних тренувань та групових ігор. Частина тренувального майданчика зайнята поверхнями з уклоном та жолобами, що створює поміхи. Метою корисної моделі є створення простого, універсального пристрою, придатного, як для тренування спортсменів, так і спортивних ігор груп школярів, як по індивідуальній програмі, так і роздільного одночасного тренування. Відмітними суттєвими ознаками є те, що не менш ніж на одній прямокутній об'ємній конструкції з основним каркасом з жорстких стрижневих елементів розташовані додаткові горизонтальні та вертикальні стрижневі елементи як в площині граней, так і в порожнині об'ємної конструкції, на основних стрижневих елементах та на додаткових стрижневих елементах закріплені не менш ніж одною кромкою цілі з листового матеріалу. Цілі мають однаковий розмір та прямокутну форму, закріплені, з можливістю повороту, на горизонтальних стрижневих елементах і розташовані в площині грані, з проміжком, що менше розміру м'яча, та пронумеровані, а додаткові поперечні стрижневі елементи в порожнині об'ємної конструкції розташовані так, що розділяють її на об'ємні чарунки, які закриті цілями. Причому, цілі розташовані з протилежних вертикально розташованих граней прямокутної об'ємної конструкції, причому цілі задньої грані розташовані навпроти цілей передньої грані та перекривають загальні об'ємні чарунки. Цілі мають різний розмір, та розташовані вільно, а не зайняте цілями поле граней закрите екраном - сіткою, що не проникна для м'яча. Додаткові стрижневі елементи виконані з еластичного пружного матеріалу. Цілі мають різний розмір, та розташовані вільно в площині граней, а не зайняте цілями поле та порожнина прямокутної об'ємної конструкції закрите вільно розташованими в порожнині об'ємної конструкції додатковими еластичними пружними стрижневими елементами з проміжками більшими за розмір м'яча. На верхній грані прямокутної об'ємної конструкції ціль виконана з круглим отвором та на цілі закріплений карман з сітки. 7 На верхній грані прямокутної об'ємної конструкції ціль виконана з круглим отвором та на цілі закріплений карман з сітки, а решта площі верхньої грані перекрита сіткою, не проникною для м'яча. Три прямокутні об'ємні конструкції встановлюються поряд в середній частині тренувального майданчика. Відмітними ознаками дійсними у всіх випадках, є те що не менш ніж на одній прямокутній об'ємній конструкції з основним каркасом з жорстких стрижневих елементів, розташовані додаткові горизонтальні та вертикальні стрижневі елементи, як в площині граней, гак і в порожнині об'ємної конструкції, причому на основних стрижневих елементах, та на додаткових стрижневих елементах закріплені не менш ніж одною кромкою цілі з листового матеріалу. Відмітними ознаками дійсними в окремих випадках є те, що цілі мають однаковий розмір та прямокутну форму, закріплені, з можливістю повороту, на горизонтальних стрижневих елементах і розташовані в площині грані, з проміжком, що менше розміру м'яча, та пронумеровані, а додаткові поперечні стрижневі елементи в порожнині об'ємної конструкції розташовані так, що розділяють її на об'ємні чарунки, які закриті цілями. Причому, цілі розташовані з протилежних вертикально розташованих граней прямокутної об'ємної конструкції, причому цілі задньої грані розташовані навпроти цілей передньої грані, та перекривають загальні об'ємні чарунки. Цілі мають різний розмір, та розташовані вільно, а не зайняте цілями поле граней закрите екраном - сіткою, що не проникна для м'яча. Додаткові стрижневі елементи виконані з еластичного пружного матеріалу. Цілі мають різний розмір, та розташовані вільно в площині граней, а не зайняте цілями поле та порожнина прямокутної об'ємної конструкції закрите вільно розташованими в порожнині об'ємної конструкції додатковими еластичними пружними стрижневими елементами з проміжками більшими за розмір м'яча. На верхній грані прямокутної об'ємної конструкції ціль виконана з круглим отвором та на цілі закріплений карман з сітки. На верхній грані прямокутної об'ємної конструкції ціль виконана з круглим отвором та на цілі закріплений карман з сітки, а решта площі верхньої грані перекрита сіткою непроникною для м'яча. Три прямокутні об'ємні конструкції встановлюються поряд в середній частині ігрової площадки. Таким чином завдяки тому, що не менш ніж на одній прямокутній об'ємній конструкції з основним каркасом з жорстких стрижневих елементів розташовані додаткові горизонтальні та вертикальні стрижневі елементи як в площині граней, так і в порожнині об'ємної конструкції, на основних стрижневих елементах, та на додаткових стрижневих елементах закріплені не менш ніж одною кромкою цілі з листового матеріалу, створений, простий по конструкції універсальний пристрій, придатний, як для тренування спортсменів, так і для тренувань 60054 8 та спортивних ігор груп школярів як по індивідуальній програмі, так і роздільного одночасного тренування, при якому враховуються попадання в конкретні зони прямокутної об'ємній конструкції, яка може мати розміри футбольних воріт, також враховується сила удару, так як ціль не пропускає м'яч при слабому ударі. На фіг. 1 показаний головний вид на пристрій, в якому для наочності розташовані поряд конструкції можливі в межах відмітних ознак, які дійсні в окремих випадках; На фіг. 2 зображений вид зверху на пристрій; На фіг. 3 зображений вид А; На фіг. 4 зображений вид Б; На фіг. 5 зображений переріз В-В, на якому показана об'ємна чарунка; На фіг. 6 зображений переріз Г-Г, на якому показаний карман. Пристрій для відпрацьовування практичних навичок гри в м'яч, призначений переважно для футболу, на тренувальному майданчику, це прямокутна об’ємна конструкція 1 основний каркас якої створений з жорстких стрижневих елементів 2, 3, 4, та додаткових горизонтальних 5 та вертикальних 6 жорстких стрижней. Цілі 7 з листового матеріалу, наприклад фанери або полімерного матеріалу, мають однаковий розмір та прямокутну форму, закріплені, з можливістю повороту на основних стрижневих елементах 2, та на горизонтальних додаткових стрижневих елементах 5 розташованих в площині грані. Цілі 7 розташовані з проміжком, що менше розміру м'яча, та пронумеровані, а додаткові поперечні стрижневі елементи 9 в порожнині об'ємної конструкції 1 розділяють її на об'ємні чарунки, які закриті цілями 7 та мають номера. Для можливості тренування з різних боків пристрою, цілі 7 розташовані з протилежних вертикально розташованих граней прямокутної об'ємної конструкції, причому цілі задньої грані розташовані навпроти цілей передньої грані, та перекривають загальні об'ємні чарунки. Цілі закріплені петлями 10, які можливо замінити відрізками мотузки. В межах відмітних ознак, які дійсні в окремих випадках показані ще цілі 11, 12, 13, 14, 15, які мають різний розмір, та розташовані вільно, а не зайняте цілями поле граней об'ємної конструкції 16 закрите екраном - сіткою 17, що не проникна для м'яча, причому додатковий стрижневий елемент 18, на якому закріплена ціль 14 виконаний з еластичного пружного матеріалу. Також, цілі 11, 13, 15 які мають різний розмір, та розташовані вільно в площині граней прямокутної об'ємної конструкції 19, а не зайняте цілями поле та порожнина закрите вільно розташованими в порожнині об'ємної конструкції додатковими еластичними пружними стрижневими елементами, наприклад резиновими шнурами 20 з проміжками між собою більшими за розмір м'яча. Ціль 15 на верхній грані прямокутної об'ємної конструкції, як 16, так і 19 виконана з круглим отвором, та на цілі 15 закріплений карман 21 з сітки, причому на верхній грані прямокутної об'ємної конструкції 19, відсутнє покриття, яке не дає м'ячу провалитися у порожнину, а на верхній грані 9 прямокутної об'ємної конструкції 16 ціль 15 виконана з круглим отвором, на цілі закріплений карман 21 з сітки, а решта площі верхньої грані перекрита сіткою 22 яка, як і сітка 17 не проникна для м'яча. На кожній з прямокутних об'ємних конструкцій 1, 16 або 19, які для наочності показані поряд, можливо по різному тренуватися: На прямокутній об'ємній конструкцій 1, людина повинна м'ячем влучити в ціль 7 з якимось з номерів, або набирає бали в залежності від номера написаного на цілі, до того ж з такою силою, щоб задана ціль 7 розвернулась і м'яч зупинився у порожнині об'ємної чарунки. 60054 10 На прямокутній об'ємній конструкцій 16, людина повинна м'ячем влучити в задану ціль 12 або 14, як у футболі, або у ціль 15, як у баскетболі, причому можливо, відкинувши ціль 14, залізти у порожнину і тренуватися там. М'яч повертається незалежно від результатів, так як сітка 17 на гранях об'ємної конструкції 16 не проникна для м'яча. На прямокутній об'ємній конструкцій 19, людина повинна м'ячем влучити в задану ціль 11 або 13, як у футболі, або у ціль 15, як у баскетболі, причому, якщо м'яч не влучив у ціль, то він застрягає у середині об'ємної конструкції 19 і його треба вилучати пробираючись скрізь еластичні пружні стрижні, які знаходяться в порожнині. 11 60054 12 13 Комп’ютерна верстка А. Крулевський 60054 Підписне 14 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
