Електрофільтр з пружними коронуючими елементами

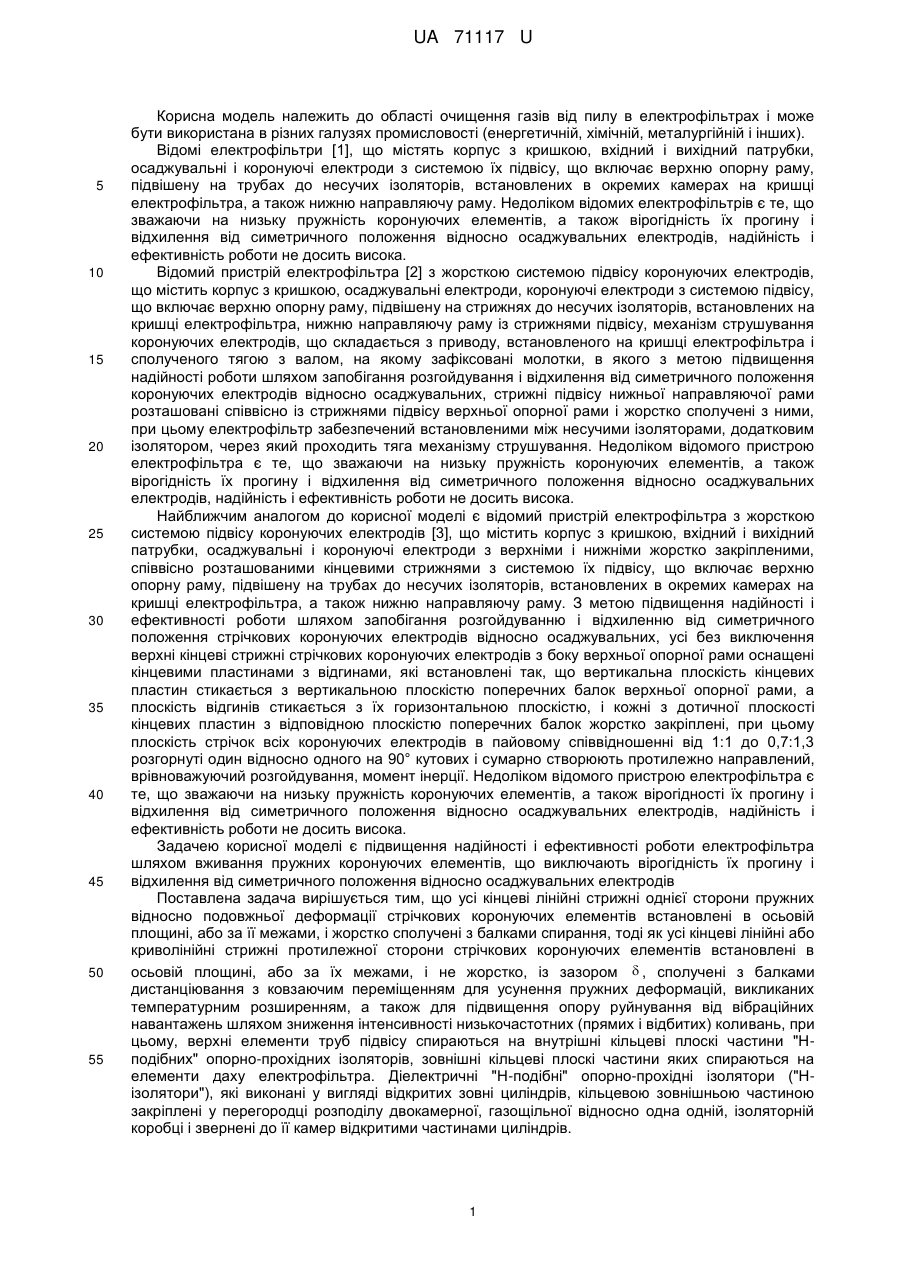

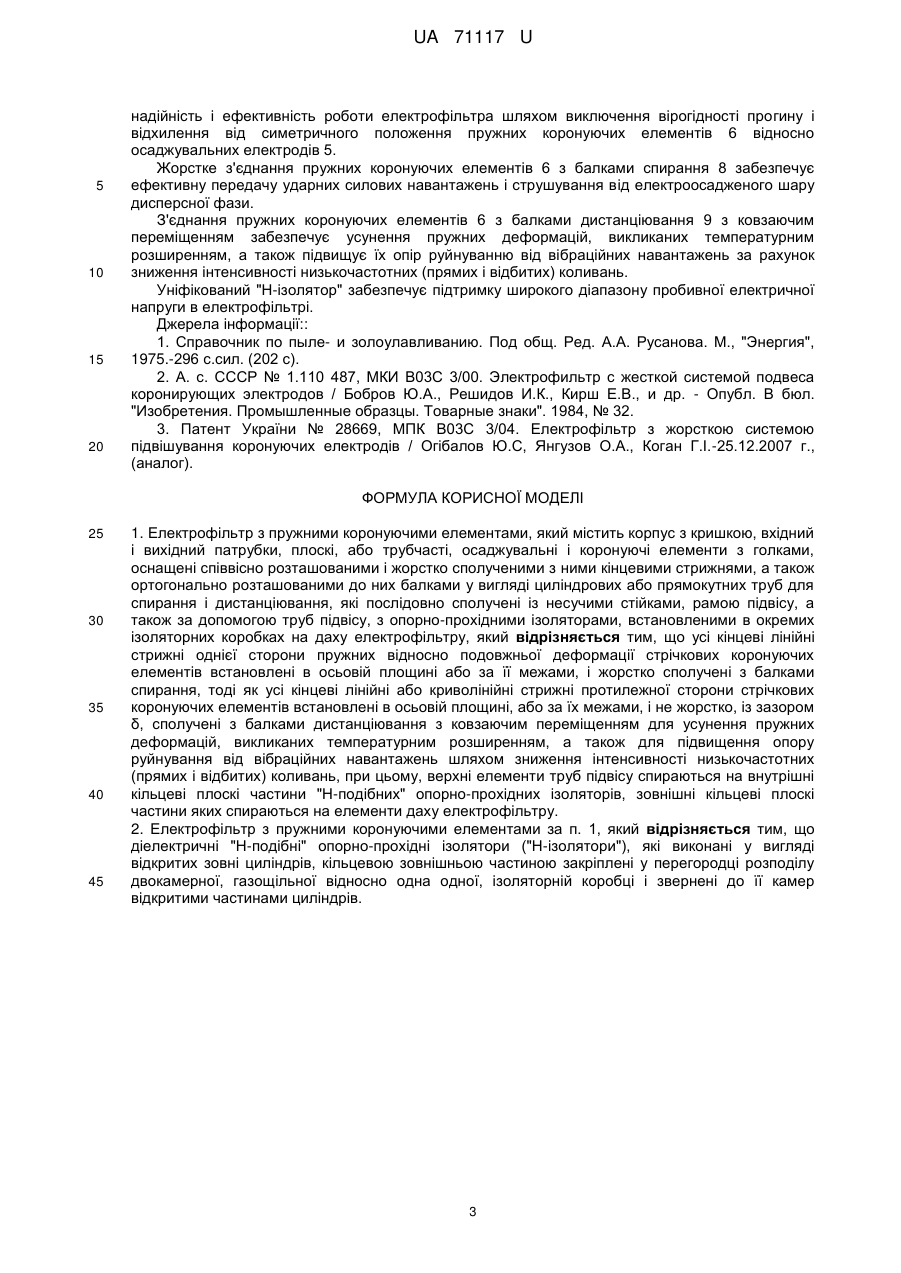

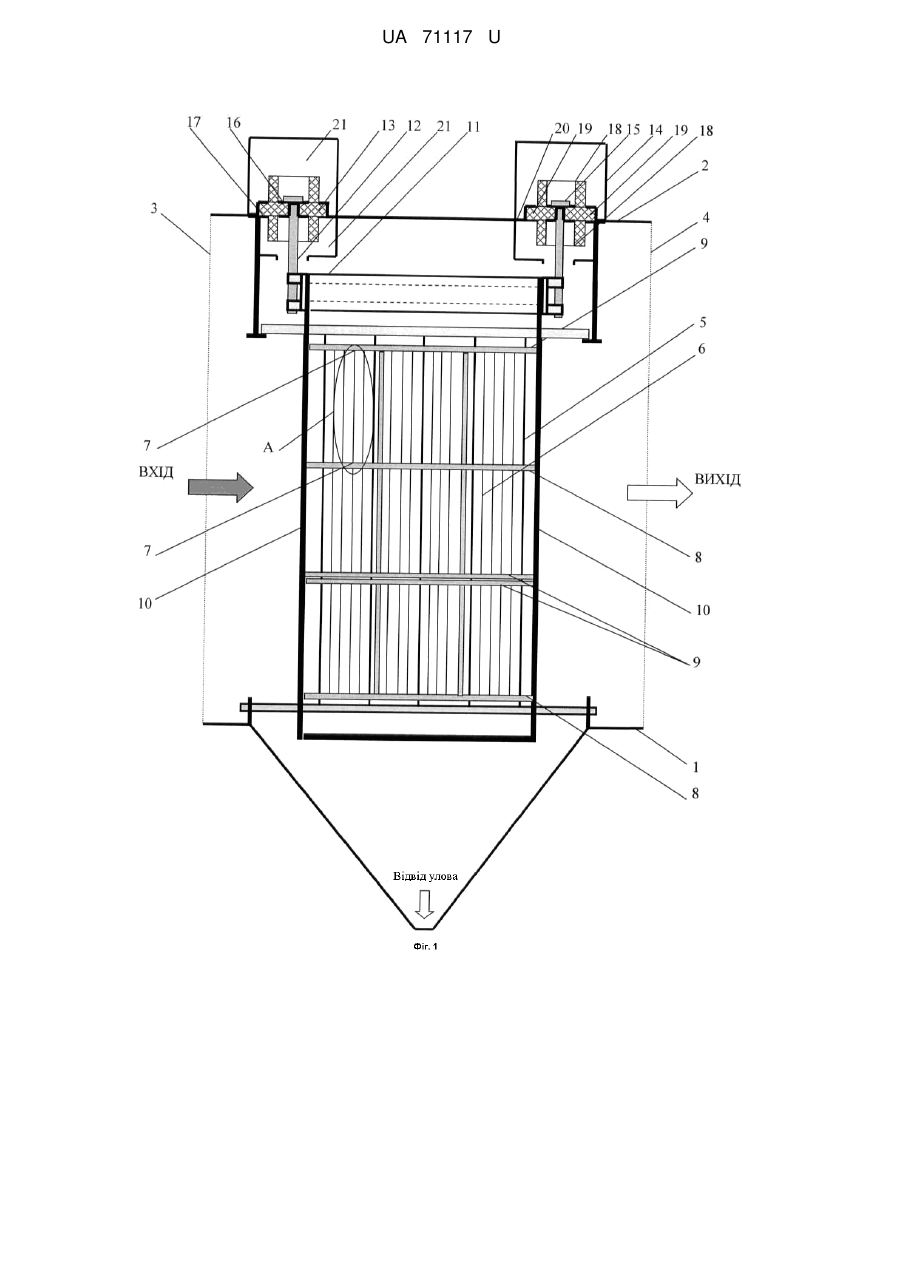

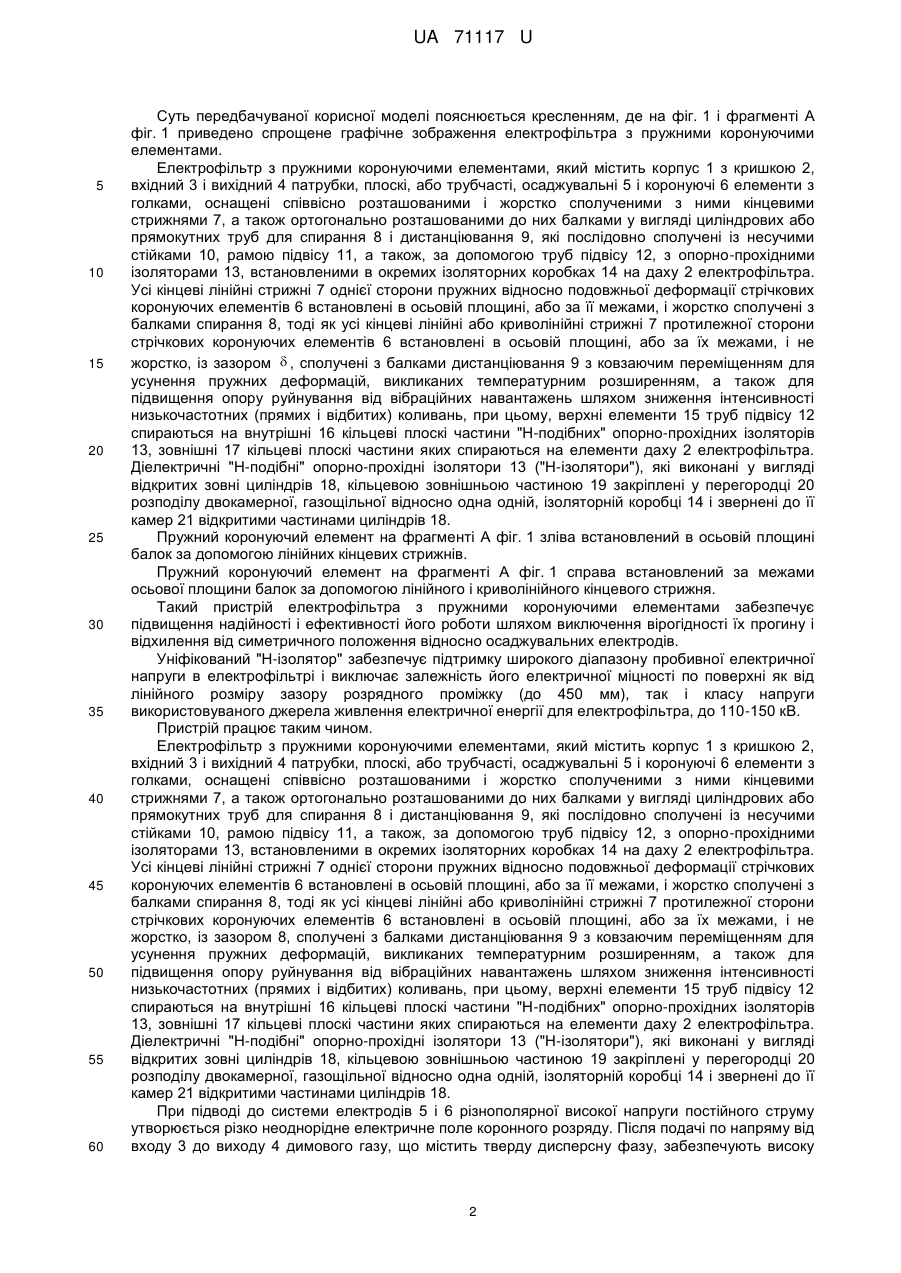

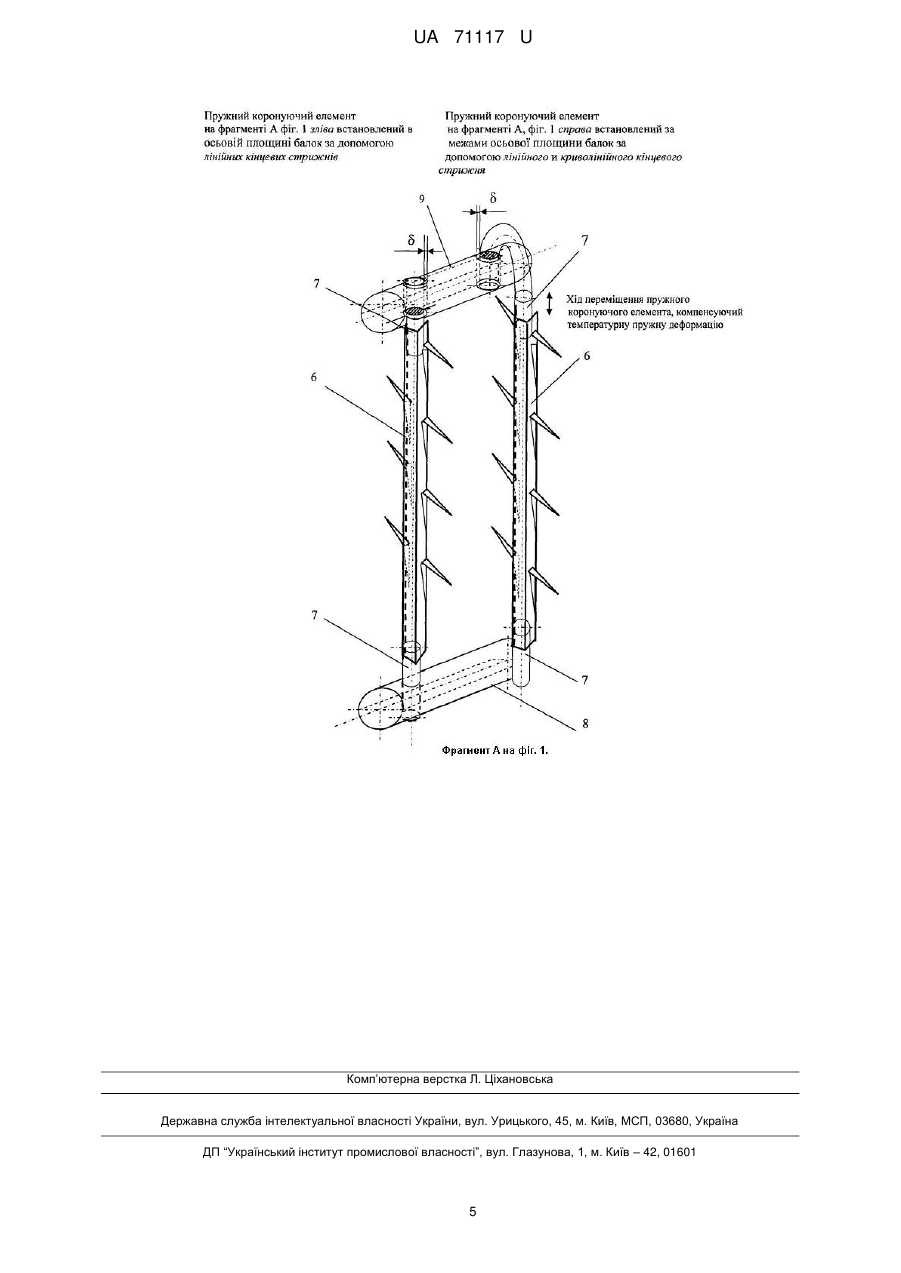

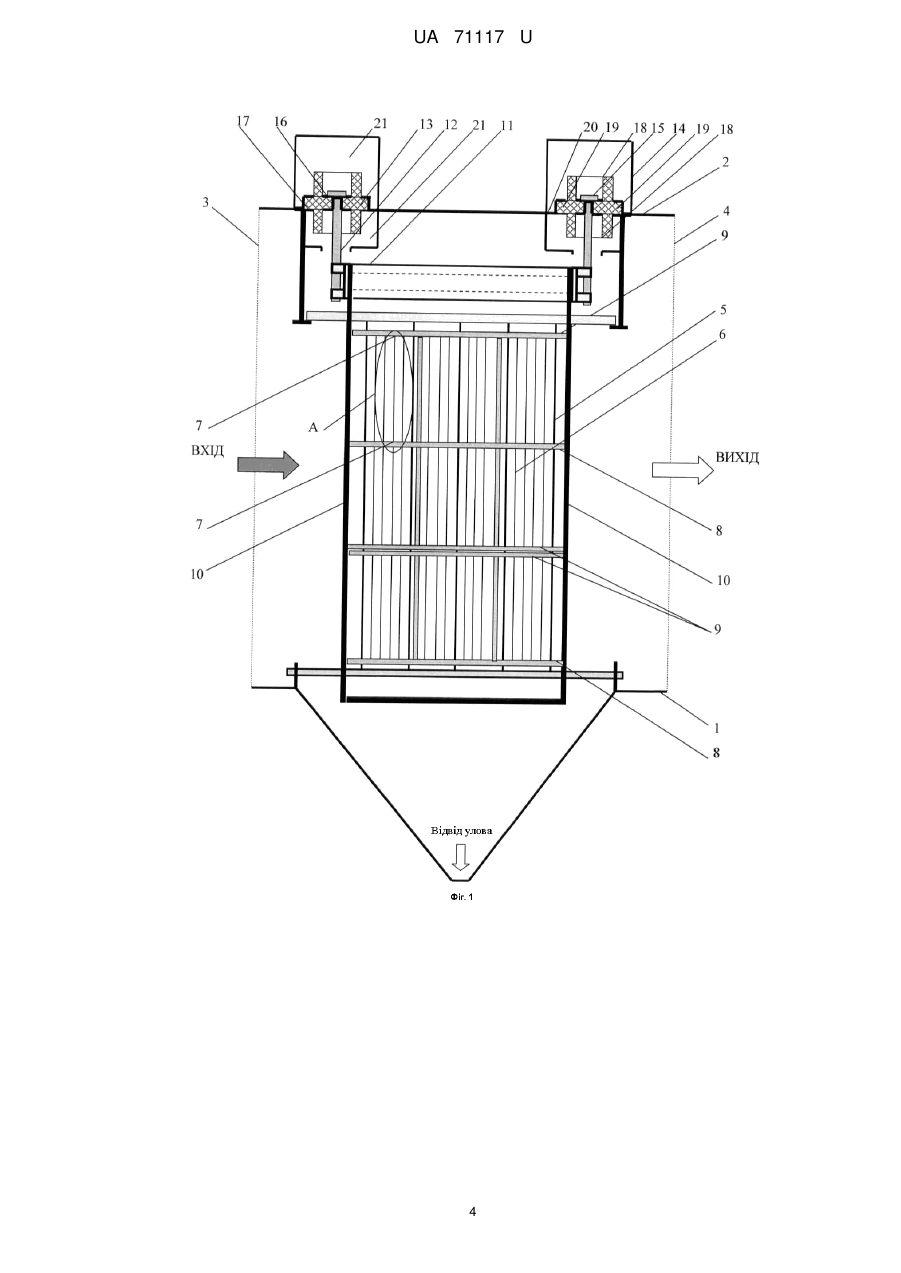

Реферат: UA 71117 U UA 71117 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області очищення газів від пилу в електрофільтрах і може бути використана в різних галузях промисловості (енергетичній, хімічній, металургійній і інших). Відомі електрофільтри [1], що містять корпус з кришкою, вхідний і вихідний патрубки, осаджувальні і коронуючі електроди з системою їх підвісу, що включає верхню опорну раму, підвішену на трубах до несучих ізоляторів, встановлених в окремих камерах на кришці електрофільтра, а також нижню направляючу раму. Недоліком відомих електрофільтрів є те, що зважаючи на низьку пружність коронуючих елементів, а також вірогідність їх прогину і відхилення від симетричного положення відносно осаджувальних електродів, надійність і ефективність роботи не досить висока. Відомий пристрій електрофільтра [2] з жорсткою системою підвісу коронуючих електродів, що містить корпус з кришкою, осаджувальні електроди, коронуючі електроди з системою підвісу, що включає верхню опорну раму, підвішену на стрижнях до несучих ізоляторів, встановлених на кришці електрофільтра, нижню направляючу раму із стрижнями підвісу, механізм струшування коронуючих електродів, що складається з приводу, встановленого на кришці електрофільтра і сполученого тягою з валом, на якому зафіксовані молотки, в якого з метою підвищення надійності роботи шляхом запобігання розгойдування і відхилення від симетричного положення коронуючих електродів відносно осаджувальних, стрижні підвісу нижньої направляючої рами розташовані співвісно із стрижнями підвісу верхньої опорної рами і жорстко сполучені з ними, при цьому електрофільтр забезпечений встановленими між несучими ізоляторами, додатковим ізолятором, через який проходить тяга механізму струшування. Недоліком відомого пристрою електрофільтра є те, що зважаючи на низьку пружність коронуючих елементів, а також вірогідність їх прогину і відхилення від симетричного положення відносно осаджувальних електродів, надійність і ефективність роботи не досить висока. Найближчим аналогом до корисної моделі є відомий пристрій електрофільтра з жорсткою системою підвісу коронуючих електродів [3], що містить корпус з кришкою, вхідний і вихідний патрубки, осаджувальні і коронуючі електроди з верхніми і нижніми жорстко закріпленими, співвісно розташованими кінцевими стрижнями з системою їх підвісу, що включає верхню опорну раму, підвішену на трубах до несучих ізоляторів, встановлених в окремих камерах на кришці електрофільтра, а також нижню направляючу раму. З метою підвищення надійності і ефективності роботи шляхом запобігання розгойдуванню і відхиленню від симетричного положення стрічкових коронуючих електродів відносно осаджувальних, усі без виключення верхні кінцеві стрижні стрічкових коронуючих електродів з боку верхньої опорної рами оснащені кінцевими пластинами з відгинами, які встановлені так, що вертикальна плоскість кінцевих пластин стикається з вертикальною плоскістю поперечних балок верхньої опорної рами, а плоскість відгинів стикається з їх горизонтальною плоскістю, і кожні з дотичної плоскості кінцевих пластин з відповідною плоскістю поперечних балок жорстко закріплені, при цьому плоскість стрічок всіх коронуючих електродів в пайовому співвідношенні від 1:1 до 0,7:1,3 розгорнуті один відносно одного на 90° кутових і сумарно створюють протилежно направлений, врівноважуючий розгойдування, момент інерції. Недоліком відомого пристрою електрофільтра є те, що зважаючи на низьку пружність коронуючих елементів, а також вірогідності їх прогину і відхилення від симетричного положення відносно осаджувальних електродів, надійність і ефективність роботи не досить висока. Задачею корисної моделі є підвищення надійності і ефективності роботи електрофільтра шляхом вживання пружних коронуючих елементів, що виключають вірогідність їх прогину і відхилення від симетричного положення відносно осаджувальних електродів Поставлена задача вирішується тим, що усі кінцеві лінійні стрижні однієї сторони пружних відносно подовжньої деформації стрічкових коронуючих елементів встановлені в осьовій площині, або за її межами, і жорстко сполучені з балками спирання, тоді як усі кінцеві лінійні або криволінійні стрижні протилежної сторони стрічкових коронуючих елементів встановлені в осьовій площині, або за їх межами, і не жорстко, із зазором  , сполучені з балками дистанціювання з ковзаючим переміщенням для усунення пружних деформацій, викликаних температурним розширенням, а також для підвищення опору руйнування від вібраційних навантажень шляхом зниження інтенсивності низькочастотних (прямих і відбитих) коливань, при цьому, верхні елементи труб підвісу спираються на внутрішні кільцеві плоскі частини "Нподібних" опорно-прохідних ізоляторів, зовнішні кільцеві плоскі частини яких спираються на елементи даху електрофільтра. Діелектричні "Н-подібні" опорно-прохідні ізолятори ("Нізолятори"), які виконані у вигляді відкритих зовні циліндрів, кільцевою зовнішньою частиною закріплені у перегородці розподілу двокамерної, газощільної відносно одна одній, ізоляторній коробці і звернені до її камер відкритими частинами циліндрів. 1 UA 71117 U 5 10 15 20 25 30 35 40 45 50 55 60 Суть передбачуваної корисної моделі пояснюється кресленням, де на фіг. 1 і фрагменті А фіг. 1 приведено спрощене графічне зображення електрофільтра з пружними коронуючими елементами. Електрофільтр з пружними коронуючими елементами, який містить корпус 1 з кришкою 2, вхідний 3 і вихідний 4 патрубки, плоскі, або трубчасті, осаджувальні 5 і коронуючі 6 елементи з голками, оснащені співвісно розташованими і жорстко сполученими з ними кінцевими стрижнями 7, а також ортогонально розташованими до них балками у вигляді циліндрових або прямокутних труб для спирання 8 і дистанціювання 9, які послідовно сполучені із несучими стійками 10, рамою підвісу 11, а також, за допомогою труб підвісу 12, з опорно-прохідними ізоляторами 13, встановленими в окремих ізоляторних коробках 14 на даху 2 електрофільтра. Усі кінцеві лінійні стрижні 7 однієї сторони пружних відносно подовжньої деформації стрічкових коронуючих елементів 6 встановлені в осьовій площині, або за її межами, і жорстко сполучені з балками спирання 8, тоді як усі кінцеві лінійні або криволінійні стрижні 7 протилежної сторони стрічкових коронуючих елементів 6 встановлені в осьовій площині, або за їх межами, і не жорстко, із зазором  , сполучені з балками дистанціювання 9 з ковзаючим переміщенням для усунення пружних деформацій, викликаних температурним розширенням, а також для підвищення опору руйнування від вібраційних навантажень шляхом зниження інтенсивності низькочастотних (прямих і відбитих) коливань, при цьому, верхні елементи 15 труб підвісу 12 спираються на внутрішні 16 кільцеві плоскі частини "Н-подібних" опорно-прохідних ізоляторів 13, зовнішні 17 кільцеві плоскі частини яких спираються на елементи даху 2 електрофільтра. Діелектричні "Н-подібні" опорно-прохідні ізолятори 13 ("Н-ізолятори"), які виконані у вигляді відкритих зовні циліндрів 18, кільцевою зовнішньою частиною 19 закріплені у перегородці 20 розподілу двокамерної, газощільної відносно одна одній, ізоляторній коробці 14 і звернені до її камер 21 відкритими частинами циліндрів 18. Пружний коронуючий елемент на фрагменті А фіг. 1 зліва встановлений в осьовій площині балок за допомогою лінійних кінцевих стрижнів. Пружний коронуючий елемент на фрагменті А фіг. 1 справа встановлений за межами осьової площини балок за допомогою лінійного і криволінійного кінцевого стрижня. Такий пристрій електрофільтра з пружними коронуючими елементами забезпечує підвищення надійності і ефективності його роботи шляхом виключення вірогідності їх прогину і відхилення від симетричного положення відносно осаджувальних електродів. Уніфікований "Н-ізолятор" забезпечує підтримку широкого діапазону пробивної електричної напруги в електрофільтрі і виключає залежність його електричної міцності по поверхні як від лінійного розміру зазору розрядного проміжку (до 450 мм), так і класу напруги використовуваного джерела живлення електричної енергії для електрофільтра, до 110-150 кВ. Пристрій працює таким чином. Електрофільтр з пружними коронуючими елементами, який містить корпус 1 з кришкою 2, вхідний 3 і вихідний 4 патрубки, плоскі, або трубчасті, осаджувальні 5 і коронуючі 6 елементи з голками, оснащені співвісно розташованими і жорстко сполученими з ними кінцевими стрижнями 7, а також ортогонально розташованими до них балками у вигляді циліндрових або прямокутних труб для спирання 8 і дистанціювання 9, які послідовно сполучені із несучими стійками 10, рамою підвісу 11, а також, за допомогою труб підвісу 12, з опорно-прохідними ізоляторами 13, встановленими в окремих ізоляторних коробках 14 на даху 2 електрофільтра. Усі кінцеві лінійні стрижні 7 однієї сторони пружних відносно подовжньої деформації стрічкових коронуючих елементів 6 встановлені в осьовій площині, або за її межами, і жорстко сполучені з балками спирання 8, тоді якусі кінцеві лінійні або криволінійні стрижні 7 протилежної сторони стрічкових коронуючих елементів 6 встановлені в осьовій площині, або за їх межами, і не жорстко, із зазором 8, сполучені з балками дистанціювання 9 з ковзаючим переміщенням для усунення пружних деформацій, викликаних температурним розширенням, а також для підвищення опору руйнування від вібраційних навантажень шляхом зниження інтенсивності низькочастотних (прямих і відбитих) коливань, при цьому, верхні елементи 15 труб підвісу 12 спираються на внутрішні 16 кільцеві плоскі частини "Н-подібних" опорно-прохідних ізоляторів 13, зовнішні 17 кільцеві плоскі частини яких спираються на елементи даху 2 електрофільтра. Діелектричні "Н-подібні" опорно-прохідні ізолятори 13 ("Н-ізолятори"), які виконані у вигляді відкритих зовні циліндрів 18, кільцевою зовнішньою частиною 19 закріплені у перегородці 20 розподілу двокамерної, газощільної відносно одна одній, ізоляторній коробці 14 і звернені до її камер 21 відкритими частинами циліндрів 18. При підводі до системи електродів 5 і 6 різнополярної високої напруги постійного струму утворюється різко неоднорідне електричне поле коронного розряду. Після подачі по напряму від входу 3 до виходу 4 димового газу, що містить тверду дисперсну фазу, забезпечують високу 2 UA 71117 U 5 10 15 20 надійність і ефективність роботи електрофільтра шляхом виключення вірогідності прогину і відхилення від симетричного положення пружних коронуючих елементів 6 відносно осаджувальних електродів 5. Жорстке з'єднання пружних коронуючих елементів 6 з балками спирання 8 забезпечує ефективну передачу ударних силових навантажень і струшування від електроосадженого шару дисперсної фази. З'єднання пружних коронуючих елементів 6 з балками дистанціювання 9 з ковзаючим переміщенням забезпечує усунення пружних деформацій, викликаних температурним розширенням, а також підвищує їх опір руйнуванню від вібраційних навантажень за рахунок зниження інтенсивності низькочастотних (прямих і відбитих) коливань. Уніфікований "Н-ізолятор" забезпечує підтримку широкого діапазону пробивної електричної напруги в електрофільтрі. Джерела інформації:: 1. Справочник по пыле- и золоулавливанию. Под общ. Ред. А.А. Русанова. М., "Энергия", 1975.-296 с.сил. (202 с). 2. А. с. СССР № 1.110 487, МКИ В03С 3/00. Электрофильтр с жесткой системой подвеса коронирующих электродов / Бобров Ю.А., Решидов И.К., Кирш Е.В., и др. - Опубл. В бюл. "Изобретения. Промышленные образцы. Товарные знаки". 1984, № 32. 3. Патент України № 28669, МПК В03С 3/04. Електрофільтр з жорсткою системою підвішування коронуючих електродів / Огібалов Ю.С, Янгузов О.А., Коган Г.І.-25.12.2007 г., (аналог). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 1. Електрофільтр з пружними коронуючими елементами, який містить корпус з кришкою, вхідний і вихідний патрубки, плоскі, або трубчасті, осаджувальні і коронуючі елементи з голками, оснащені співвісно розташованими і жорстко сполученими з ними кінцевими стрижнями, а також ортогонально розташованими до них балками у вигляді циліндрових або прямокутних труб для спирання і дистанціювання, які послідовно сполучені із несучими стійками, рамою підвісу, а також за допомогою труб підвісу, з опорно-прохідними ізоляторами, встановленими в окремих ізоляторних коробках на даху електрофільтру, який відрізняється тим, що усі кінцеві лінійні стрижні однієї сторони пружних відносно подовжньої деформації стрічкових коронуючих елементів встановлені в осьовій площині або за її межами, і жорстко сполучені з балками спирання, тоді як усі кінцеві лінійні або криволінійні стрижні протилежної сторони стрічкових коронуючих елементів встановлені в осьовій площині, або за їх межами, і не жорстко, із зазором δ, сполучені з балками дистанціювання з ковзаючим переміщенням для усунення пружних деформацій, викликаних температурним розширенням, а також для підвищення опору руйнування від вібраційних навантажень шляхом зниження інтенсивності низькочастотних (прямих і відбитих) коливань, при цьому, верхні елементи труб підвісу спираються на внутрішні кільцеві плоскі частини "Н-подібних" опорно-прохідних ізоляторів, зовнішні кільцеві плоскі частини яких спираються на елементи даху електрофільтру. 2. Електрофільтр з пружними коронуючими елементами за п. 1, який відрізняється тим, що діелектричні "Н-подібні" опорно-прохідні ізолятори ("Н-ізолятори"), які виконані у вигляді відкритих зовні циліндрів, кільцевою зовнішньою частиною закріплені у перегородці розподілу двокамерної, газощільної відносно одна одної, ізоляторній коробці і звернені до її камер відкритими частинами циліндрів. 3 UA 71117 U 4 UA 71117 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
