Довгастий штемпельний пристрій

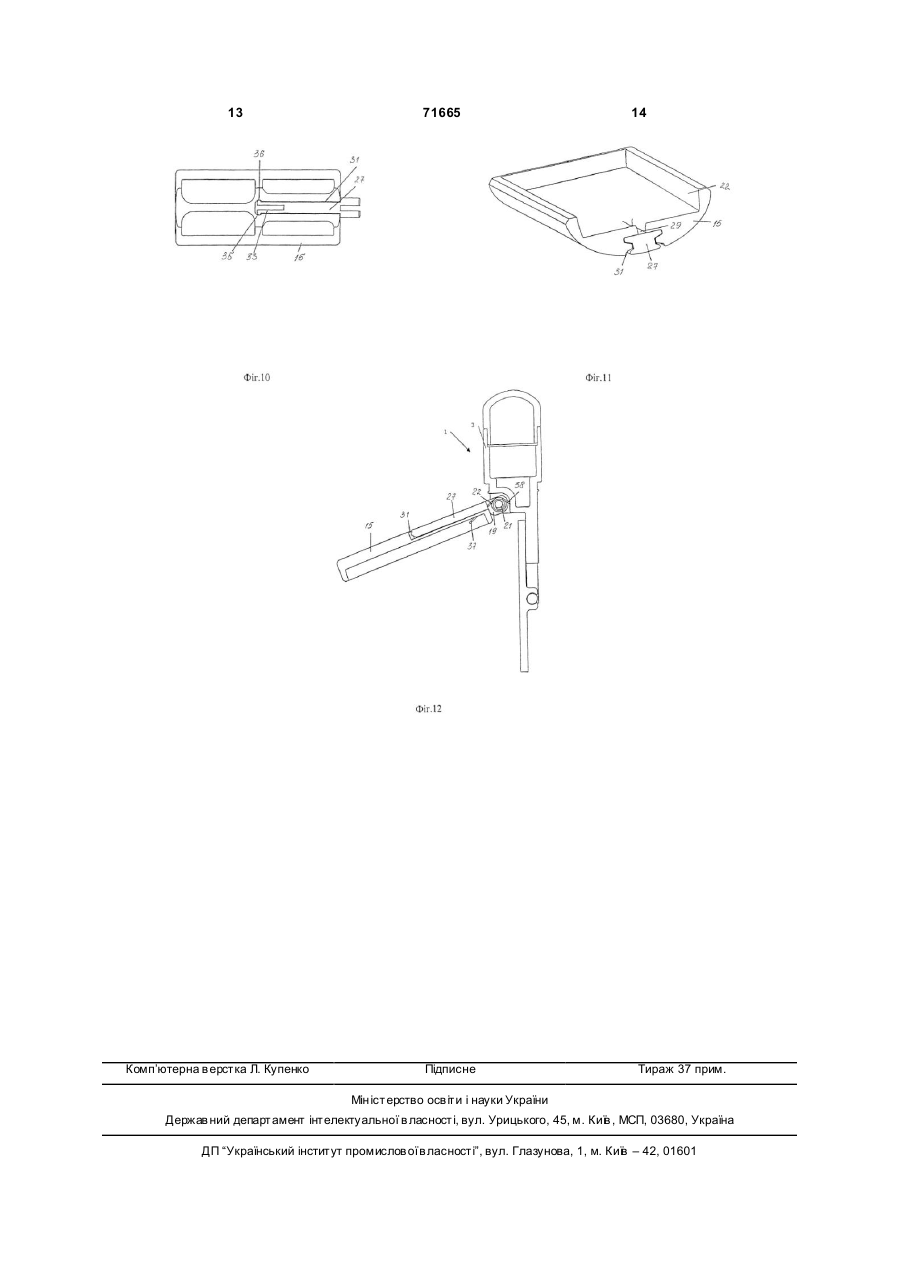

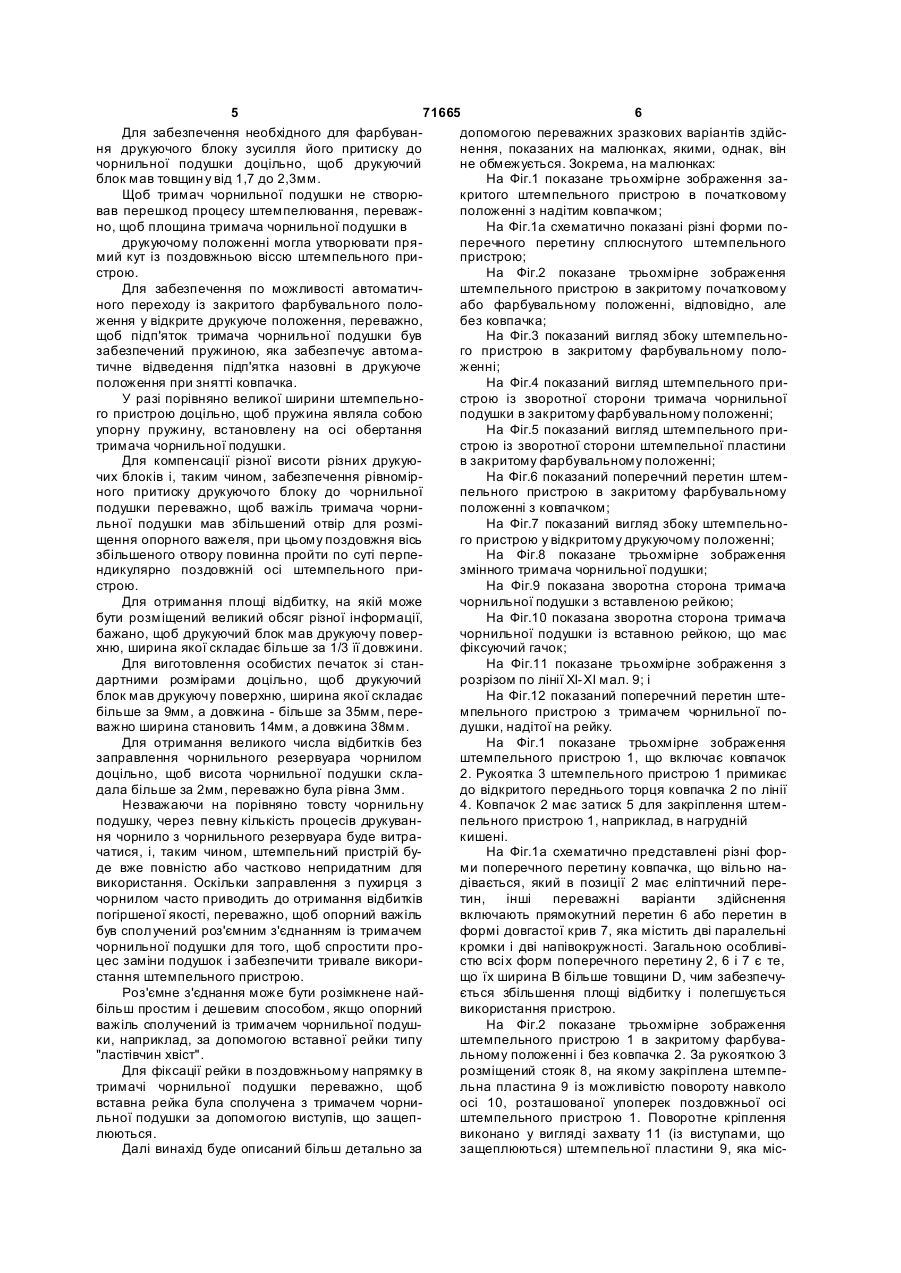

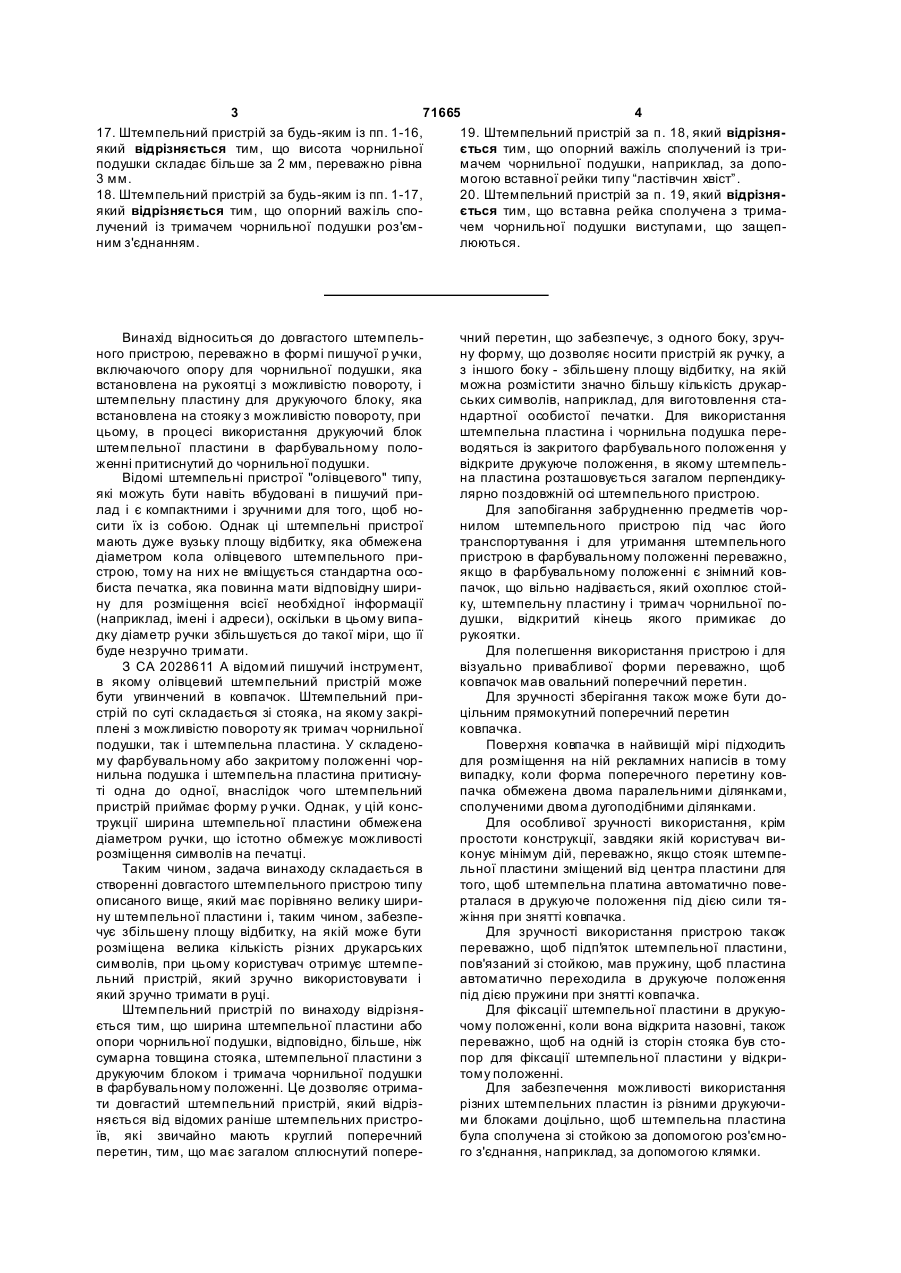

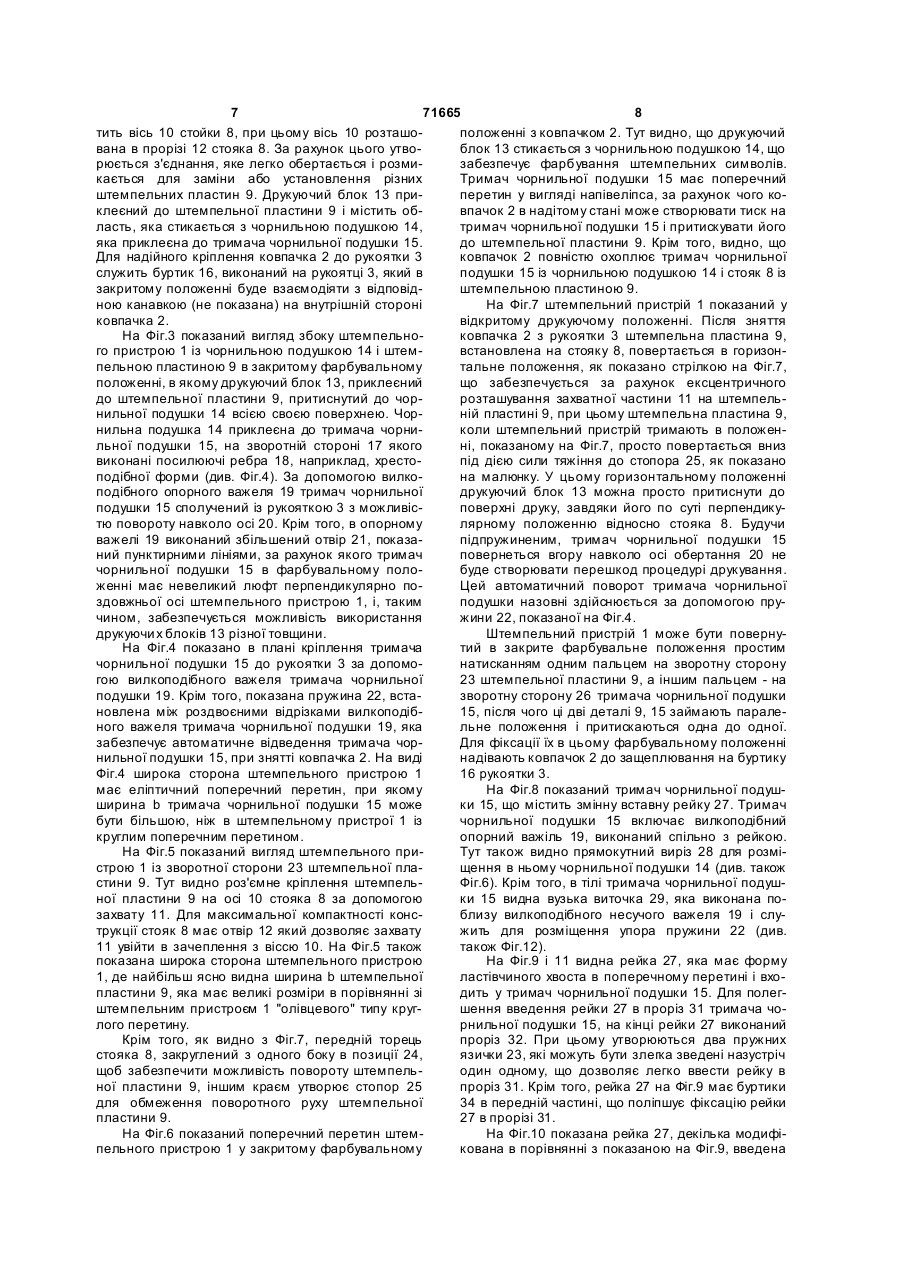

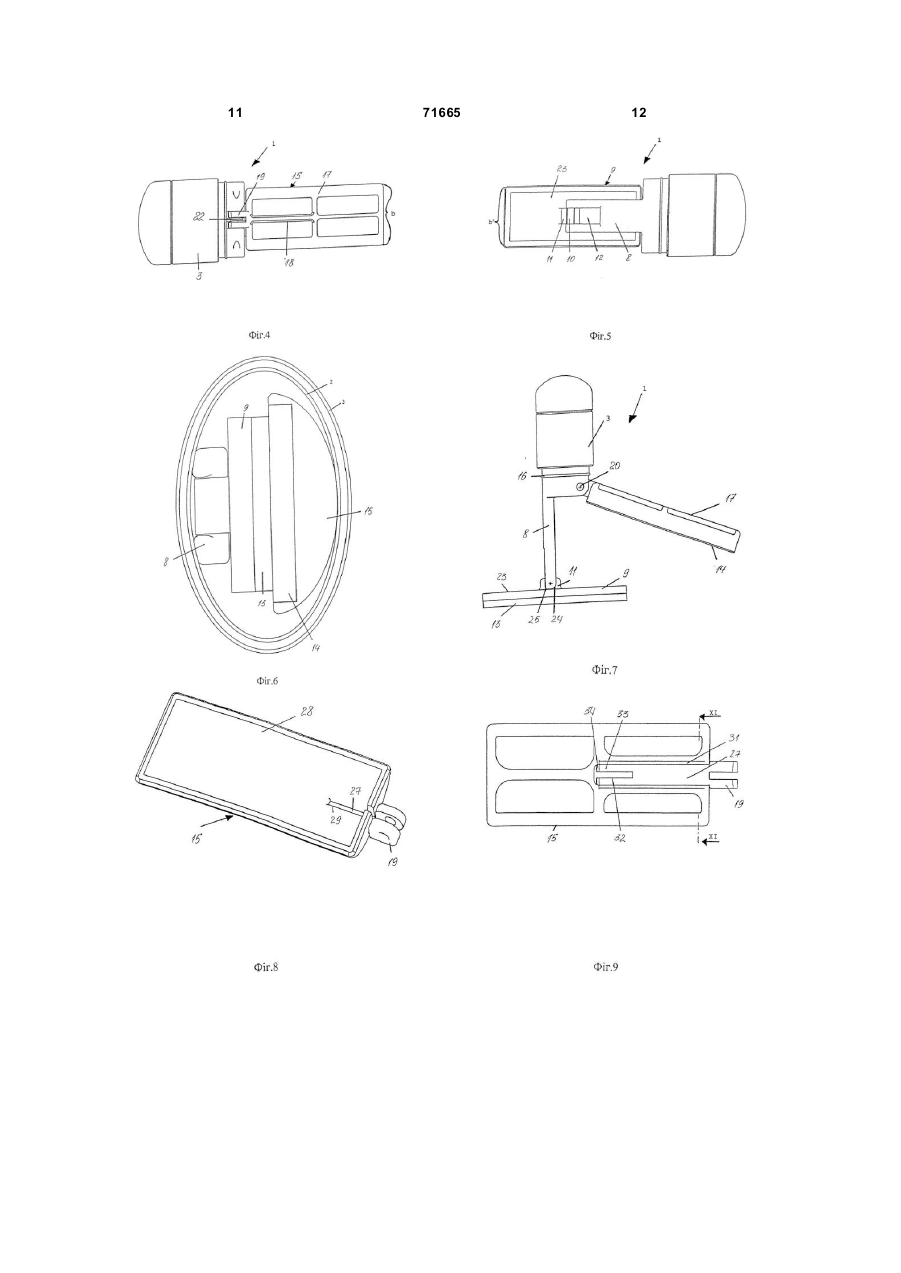

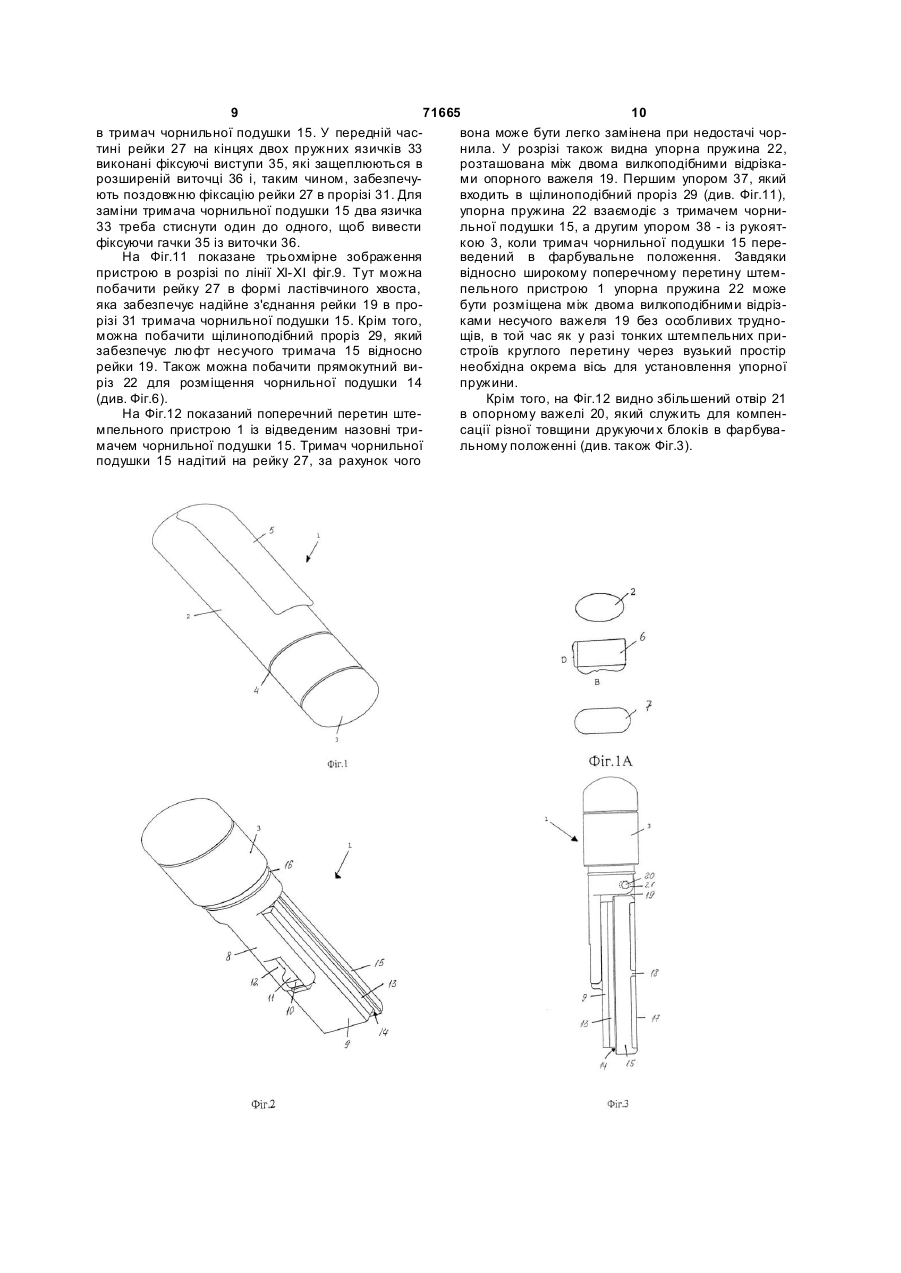

1. Довгастий штемпельний пристрій, переважно в формі пишучої ручки, що включає встановлений на рукоятці з можливістю повороту тримач чорнильної подушки і встановлену на стояку із можливістю повороту штемпельну пластину для друкуючого блока, при цьому, в процесі використання, друкуючий блок штемпельної пластини в фарбувальному положенні притиснутий до чорнильної подушки, який відрізняється тим, що ширина штемпельної пластини або тримача чорнильної подушки, відповідно, більше, ніж сумарна товщина стояка, штемпельної пластини із друкуючим блоком і тримача чорнильної подушки із чорнильною подушкою у фарбувальному положенні. 2. Штемпельний пристрій за п. 1, який відрізняється тим, що є знімний ковпачок, що вільно надівається, який у фарбувальному положенні охоплює стійку, штемпельну пластину і тримач чорнильної подушки, відкритий кінець якого примикає до рукоятки. 3. Штемпельний пристрій за п. 2, який відрізняється тим, що ковпачок має овальний поперечний переріз. 4. Штемпельний пристрій за п. 2, який відрізняється тим, що ковпачок має прямокутний поперечний переріз. 5. Штемпельний пристрій за п. 2, який відрізняється тим, що контур поперечного перерізу ковпачка обмежений двома паралельними ділянками, сполученими двома дугоподібними ділянками. 6. Штемпельний пристрій за будь-яким із пп. 2-5, який відрізняється тим, що стояк зміщений від центра штемпельної пластини для того, щоб ште 2 (19) 1 3 71665 4 17. Штемпельний пристрій за будь-яким із пп. 1-16, 19. Штемпельний пристрій за п. 18, який відрізняякий відрізняється тим, що висота чорнильної ється тим, що опорний важіль сполучений із триподушки складає більше за 2 мм, переважно рівна мачем чорнильної подушки, наприклад, за допо3 мм. могою вставної рейки типу “ластівчин хвіст”. 18. Штемпельний пристрій за будь-яким із пп. 1-17, 20. Штемпельний пристрій за п. 19, який відрізняякий відрізняється тим, що опорний важіль споється тим, що вставна рейка сполучена з трималучений із тримачем чорнильної подушки роз'ємчем чорнильної подушки виступами, що защепним з'єднанням. люються. Винахід відноситься до довгастого штемпельного пристрою, переважно в формі пишучої р учки, включаючого опору для чорнильної подушки, яка встановлена на рукоятці з можливістю повороту, і штемпельну пластину для друкуючого блоку, яка встановлена на стояку з можливістю повороту, при цьому, в процесі використання друкуючий блок штемпельної пластини в фарбувальному положенні притиснутий до чорнильної подушки. Відомі штемпельні пристрої "олівцевого" типу, які можуть бути навіть вбудовані в пишучий прилад і є компактними і зручними для того, щоб носити їх із собою. Однак ці штемпельні пристрої мають дуже вузьку площу відбитку, яка обмежена діаметром кола олівцевого штемпельного пристрою, тому на них не вміщується стандартна особиста печатка, яка повинна мати відповідну ширину для розміщення всієї необхідної інформації (наприклад, імені і адреси), оскільки в цьому випадку діаметр ручки збільшується до такої міри, що її буде незручно тримати. З СА 2028611 А відомий пишучий інструмент, в якому олівцевий штемпельний пристрій може бути угвинчений в ковпачок. Штемпельний пристрій по суті складається зі стояка, на якому закріплені з можливістю повороту як тримач чорнильної подушки, так і штемпельна пластина. У складеному фарбувальному або закритому положенні чорнильна подушка і штемпельна пластина притиснуті одна до одної, внаслідок чого штемпельний пристрій приймає форму р учки. Однак, у цій конструкції ширина штемпельної пластини обмежена діаметром ручки, що істотно обмежує можливості розміщення символів на печатці. Таким чином, задача винаходу складається в створенні довгастого штемпельного пристрою типу описаного вище, який має порівняно велику ширину штемпельної пластини і, таким чином, забезпечує збільшену площу відбитку, на якій може бути розміщена велика кількість різних друкарських символів, при цьому користувач отримує штемпельний пристрій, який зручно використовувати і який зручно тримати в руці. Штемпельний пристрій по винаходу відрізняється тим, що ширина штемпельної пластини або опори чорнильної подушки, відповідно, більше, ніж сумарна товщина стояка, штемпельної пластини з друкуючим блоком і тримача чорнильної подушки в фарбувальному положенні. Це дозволяє отримати довгастий штемпельний пристрій, який відрізняється від відомих раніше штемпельних пристроїв, які звичайно мають круглий поперечний перетин, тим, що має загалом сплюснутий попере чний перетин, що забезпечує, з одного боку, зручну форму, що дозволяє носити пристрій як ручку, а з іншого боку - збільшену площу відбитку, на якій можна розмістити значно більшу кількість друкарських символів, наприклад, для виготовлення стандартної особистої печатки. Для використання штемпельна пластина і чорнильна подушка переводяться із закритого фарбувального положення у відкрите друкуюче положення, в якому штемпельна пластина розташовується загалом перпендикулярно поздовжній осі штемпельного пристрою. Для запобігання забрудненню предметів чорнилом штемпельного пристрою під час його транспортування і для утримання штемпельного пристрою в фарбувальному положенні переважно, якщо в фарбувальному положенні є знімний ковпачок, що вільно надівається, який охоплює стойку, штемпельну пластину і тримач чорнильної подушки, відкритий кінець якого примикає до рукоятки. Для полегшення використання пристрою і для візуально привабливої форми переважно, щоб ковпачок мав овальний поперечний перетин. Для зручності зберігання також може бути доцільним прямокутний поперечний перетин ковпачка. Поверхня ковпачка в найвищій мірі підходить для розміщення на ній рекламних написів в тому випадку, коли форма поперечного перетину ковпачка обмежена двома паралельними ділянками, сполученими двома дугоподібними ділянками. Для особливої зручності використання, крім простоти конструкції, завдяки якій користувач виконує мінімум дій, переважно, якщо стояк штемпельної пластини зміщений від центра пластини для того, щоб штемпельна платина автоматично поверталася в друкуюче положення під дією сили тяжіння при знятті ковпачка. Для зручності використання пристрою також переважно, щоб підп'яток штемпельної пластини, пов'язаний зі стойкою, мав пружину, щоб пластина автоматично переходила в друкуюче положення під дією пружини при знятті ковпачка. Для фіксації штемпельної пластини в друкуючому положенні, коли вона відкрита назовні, також переважно, щоб на одній із сторін стояка був стопор для фіксації штемпельної пластини у відкритому положенні. Для забезпечення можливості використання різних штемпельних пластин із різними друкуючими блоками доцільно, щоб штемпельна пластина була сполучена зі стойкою за допомогою роз'ємного з'єднання, наприклад, за допомогою клямки. 5 71665 6 Для забезпечення необхідного для фарбувандопомогою переважних зразкових варіантів здійсня друкуючого блоку зусилля його притиску до нення, показаних на малюнках, якими, однак, він чорнильної подушки доцільно, щоб друкуючий не обмежується. Зокрема, на малюнках: блок мав товщин у від 1,7 до 2,3мм. На Фіг.1 показане трьохмірне зображення заЩоб тримач чорнильної подушки не створюкритого штемпельного пристрою в початковому вав перешкод процесу штемпелювання, переважположенні з надітим ковпачком; но, щоб площина тримача чорнильної подушки в На Фіг.1а схематично показані різні форми подрукуючому положенні могла утворювати пряперечного перетину сплюснутого штемпельного мий кут із поздовжньою віссю штемпельного припристрою; строю. На Фіг.2 показане трьохмірне зображення Для забезпечення по можливості автоматичштемпельного пристрою в закритому початковому ного переходу із закритого фарбувального полоабо фарбувальному положенні, відповідно, але ження у відкрите друкуюче положення, переважно, без ковпачка; щоб підп'яток тримача чорнильної подушки був На Фіг.3 показаний вигляд збоку штемпельнозабезпечений пружиною, яка забезпечує автомаго пристрою в закритому фарбувальному полотичне відведення підп'ятка назовні в друкуюче женні; положення при знятті ковпачка. На Фіг.4 показаний вигляд штемпельного приУ разі порівняно великої ширини штемпельнострою із зворотної сторони тримача чорнильної го пристрою доцільно, щоб пружина являла собою подушки в закритому фарбувальному положенні; упорну пружину, встановлену на осі обертання На Фіг.5 показаний вигляд штемпельного притримача чорнильної подушки. строю із зворотної сторони штемпельної пластини Для компенсації різної висоти різних друкуюв закритому фарбувальному положенні; чих блоків і, таким чином, забезпечення рівномірНа Фіг.6 показаний поперечний перетин штемного притиску друкуючо го блоку до чорнильної пельного пристрою в закритому фарбувальному подушки переважно, щоб важіль тримача чорниположенні з ковпачком; льної подушки мав збільшений отвір для розміНа Фіг.7 показаний вигляд збоку штемпельнощення опорного важеля, при цьому поздовжня вісь го пристрою у відкритому друкуючому положенні; збільшеного отвору повинна пройти по суті перпеНа Фіг.8 показане трьохмірне зображення ндикулярно поздовжній осі штемпельного призмінного тримача чорнильної подушки; строю. На Фіг.9 показана зворотна сторона тримача Для отримання площі відбитку, на якій може чорнильної подушки з вставленою рейкою; бути розміщений великий обсяг різної інформації, На Фіг.10 показана зворотна сторона тримача бажано, щоб друкуючий блок мав друкуючу поверчорнильної подушки із вставною рейкою, що має хню, ширина якої складає більше за 1/3 її довжини. фіксуючий гачок; Для виготовлення особистих печаток зі станНа Фіг.11 показане трьохмірне зображення з дартними розмірами доцільно, щоб друкуючий розрізом по лінії ХІ-ХІ мал. 9; і блок мав друкуючу поверхню, ширина якої складає На Фіг.12 показаний поперечний перетин штебільше за 9мм, а довжина - більше за 35мм, перемпельного пристрою з тримачем чорнильної поважно ширина становить 14мм, а довжина 38мм. душки, надітої на рейку. Для отримання великого числа відбитків без На Фіг.1 показане трьохмірне зображення заправлення чорнильного резервуара чорнилом штемпельного пристрою 1, що включає ковпачок доцільно, щоб висота чорнильної подушки скла2. Рукоятка 3 штемпельного пристрою 1 примикає дала більше за 2мм, переважно була рівна 3мм. до відкритого переднього торця ковпачка 2 по лінії Незважаючи на порівняно товсту чорнильну 4. Ковпачок 2 має затиск 5 для закріплення штемподушку, через певну кількість процесів друкуванпельного пристрою 1, наприклад, в нагрудній ня чорнило з чорнильного резервуара буде витракишені. чатися, і, таким чином, штемпельний пристрій буНа Фіг.1а схематично представлені різні форде вже повністю або частково непридатним для ми поперечного перетину ковпачка, що вільно навикористання. Оскільки заправлення з пухирця з дівається, який в позиції 2 має еліптичний перечорнилом часто приводить до отримання відбитків тин, інші переважні варіанти здійснення погіршеної якості, переважно, щоб опорний важіль включають прямокутний перетин 6 або перетин в був сполучений роз'ємним з'єднанням із тримачем формі довгастої крив 7, яка містить дві паралельні чорнильної подушки для того, щоб спростити прокромки і дві напівокружності. Загальною особливіцес заміни подушок і забезпечити тривале використю всі х форм поперечного перетину 2, 6 і 7 є те, стання штемпельного пристрою. що їх ширина В більше товщини D, чим забезпечуРоз'ємне з'єднання може бути розімкнене найється збільшення площі відбитку і полегшується більш простим і дешевим способом, якщо опорний використання пристрою. важіль сполучений із тримачем чорнильної подушНа Фіг.2 показане трьохмірне зображення ки, наприклад, за допомогою вставної рейки типу штемпельного пристрою 1 в закритому фарбува"ластівчин хвіст". льному положенні і без ковпачка 2. За рукояткою 3 Для фіксації рейки в поздовжньому напрямку в розміщений стояк 8, на якому закріплена штемпетримачі чорнильної подушки переважно, щоб льна пластина 9 із можливістю повороту навколо вставна рейка була сполучена з тримачем чорниосі 10, розташованої упоперек поздовжньої осі льної подушки за допомогою виступів, що защепштемпельного пристрою 1. Поворотне кріплення люються. виконано у вигляді захвату 11 (із виступами, що Далі винахід буде описаний більш детально за защеплюються) штемпельної пластини 9, яка міс 7 71665 8 тить вісь 10 стойки 8, при цьому вісь 10 розташоположенні з ковпачком 2. Тут видно, що друкуючий вана в прорізі 12 стояка 8. За рахунок цього утвоблок 13 стикається з чорнильною подушкою 14, що рюється з'єднання, яке легко обертається і розмизабезпечує фарбування штемпельних символів. кається для заміни або установлення різних Тримач чорнильної подушки 15 має поперечний штемпельних пластин 9. Друкуючий блок 13 приперетин у вигляді напівеліпса, за рахунок чого коклеєний до штемпельної пластини 9 і містить обвпачок 2 в надітому стані може створювати тиск на ласть, яка стикається з чорнильною подушкою 14, тримач чорнильної подушки 15 і притискувати його яка приклеєна до тримача чорнильної подушки 15. до штемпельної пластини 9. Крім того, видно, що Для надійного кріплення ковпачка 2 до рукоятки 3 ковпачок 2 повністю охоплює тримач чорнильної служить буртик 16, виконаний на рукоятці 3, який в подушки 15 із чорнильною подушкою 14 і стояк 8 із закритому положенні буде взаємодіяти з відповідштемпельною пластиною 9. ною канавкою (не показана) на внутрішній стороні На Фіг.7 штемпельний пристрій 1 показаний у ковпачка 2. відкритому друкуючому положенні. Після зняття На Фіг.3 показаний вигляд збоку штемпельноковпачка 2 з рукоятки 3 штемпельна пластина 9, го пристрою 1 із чорнильною подушкою 14 і штемвстановлена на стояку 8, повертається в горизонпельною пластиною 9 в закритому фарбувальному тальне положення, як показано стрілкою на Фіг.7, положенні, в якому друкуючий блок 13, приклеєний що забезпечується за рахунок ексцентричного до штемпельної пластини 9, притиснутий до чоррозташування захватної частини 11 на штемпельнильної подушки 14 всією своєю поверхнею. Чорній пластині 9, при цьому штемпельна пластина 9, нильна подушка 14 приклеєна до тримача чорниколи штемпельний пристрій тримають в положенльної подушки 15, на зворотній стороні 17 якого ні, показаному на Фіг.7, просто повертається вниз виконані посилюючі ребра 18, наприклад, хрестопід дією сили тяжіння до стопора 25, як показано подібної форми (див. Фіг.4). За допомогою вилкона малюнку. У цьому горизонтальному положенні подібного опорного важеля 19 тримач чорнильної друкуючий блок 13 можна просто притиснути до подушки 15 сполучений із рукояткою 3 з можливісповерхні друку, завдяки його по суті перпендикутю повороту навколо осі 20. Крім того, в опорному лярному положенню відносно стояка 8. Будучи важелі 19 виконаний збільшений отвір 21, показапідпружиненим, тримач чорнильної подушки 15 ний пунктирними лініями, за рахунок якого тримач повернеться вгору навколо осі обертання 20 не чорнильної подушки 15 в фарбувальному полобуде створювати перешкод процедурі друкування. женні має невеликий люфт перпендикулярно поЦей автоматичний поворот тримача чорнильної здовжньої осі штемпельного пристрою 1, і, таким подушки назовні здійснюється за допомогою пручином, забезпечується можливість використання жини 22, показаної на Фіг.4. друкуючи х блоків 13 різної товщини. Штемпельний пристрій 1 може бути повернуНа Фіг.4 показано в плані кріплення тримача тий в закрите фарбувальне положення простим чорнильної подушки 15 до рукоятки 3 за допомонатисканням одним пальцем на зворотну сторону гою вилкоподібного важеля тримача чорнильної 23 штемпельної пластини 9, а іншим пальцем - на подушки 19. Крім того, показана пружина 22, встазворотну сторону 26 тримача чорнильної подушки новлена між роздвоєними відрізками вилкоподіб15, після чого ці дві деталі 9, 15 займають параленого важеля тримача чорнильної подушки 19, яка льне положення і притискаються одна до одної. забезпечує автоматичне відведення тримача чорДля фіксації їх в цьому фарбувальному положенні нильної подушки 15, при знятті ковпачка 2. На виді надівають ковпачок 2 до защеплювання на буртику Фіг.4 широка сторона штемпельного пристрою 1 16 рукоятки 3. має еліптичний поперечний перетин, при якому На Фіг.8 показаний тримач чорнильної подушширина b тримача чорнильної подушки 15 може ки 15, що містить змінну вставну рейку 27. Тримач бути більшою, ніж в штемпельному пристрої 1 із чорнильної подушки 15 включає вилкоподібний круглим поперечним перетином. опорний важіль 19, виконаний спільно з рейкою. На Фіг.5 показаний вигляд штемпельного приТут також видно прямокутний виріз 28 для розмістрою 1 із зворотної сторони 23 штемпельної плащення в ньому чорнильної подушки 14 (див. також стини 9. Тут видно роз'ємне кріплення штемпельФіг.6). Крім того, в тілі тримача чорнильної подушної пластини 9 на осі 10 стояка 8 за допомогою ки 15 видна вузька виточка 29, яка виконана позахвату 11. Для максимальної компактності консблизу вилкоподібного несучого важеля 19 і слутрукції стояк 8 має отвір 12 який дозволяє захвату жить для розміщення упора пружини 22 (див. 11 увійти в зачеплення з віссю 10. На Фіг.5 також також Фіг.12). показана широка сторона штемпельного пристрою На Фіг.9 і 11 видна рейка 27, яка має форму 1, де найбільш ясно видна ширина b штемпельної ластівчиного хвоста в поперечному перетині і вхопластини 9, яка має великі розміри в порівнянні зі дить у тримач чорнильної подушки 15. Для полегштемпельним пристроєм 1 "олівцевого" типу кругшення введення рейки 27 в проріз 31 тримача чолого перетину. рнильної подушки 15, на кінці рейки 27 виконаний Крім того, як видно з Фіг.7, передній торець проріз 32. При цьому утворюються два пружних стояка 8, закруглений з одного боку в позиції 24, язички 23, які можуть бути злегка зведені назустріч щоб забезпечити можливість повороту штемпельодин одному, що дозволяє легко ввести рейку в ної пластини 9, іншим краєм утворює стопор 25 проріз 31. Крім того, рейка 27 на Фіг.9 має буртики для обмеження поворотного руху штемпельної 34 в передній частині, що поліпшує фіксацію рейки пластини 9. 27 в прорізі 31. На Фіг.6 показаний поперечний перетин штемНа Фіг.10 показана рейка 27, декілька модифіпельного пристрою 1 у закритому фарбувальному кована в порівнянні з показаною на Фіг.9, введена 9 71665 10 в тримач чорнильної подушки 15. У передній часвона може бути легко замінена при недостачі чортині рейки 27 на кінцях двох пружних язичків 33 нила. У розрізі також видна упорна пружина 22, виконані фіксуючі виступи 35, які защеплюються в розташована між двома вилкоподібними відрізкарозширеній виточці 36 і, таким чином, забезпечуми опорного важеля 19. Першим упором 37, який ють поздовжню фіксацію рейки 27 в прорізі 31. Для входить в щілиноподібний проріз 29 (див. Фіг.11), заміни тримача чорнильної подушки 15 два язичка упорна пружина 22 взаємодіє з тримачем чорни33 треба стиснути один до одного, щоб вивести льної подушки 15, а другим упором 38 - із рукоятфіксуючи гачки 35 із виточки 36. кою 3, коли тримач чорнильної подушки 15 переНа Фіг.11 показане трьохмірне зображення ведений в фарбувальне положення. Завдяки пристрою в розрізі по лінії ХІ-ХІ фіг.9. Тут можна відносно широкому поперечному перетину штемпобачити рейку 27 в формі ластівчиного хвоста, пельного пристрою 1 упорна пружина 22 може яка забезпечує надійне з'єднання рейки 19 в пробути розміщена між двома вилкоподібними відрізрізі 31 тримача чорнильної подушки 15. Крім того, ками несучого важеля 19 без особливих трудноможна побачити щілиноподібний проріз 29, який щів, в той час як у разі тонких штемпельних призабезпечує люфт несучого тримача 15 відносно строїв круглого перетину через вузький простір рейки 19. Також можна побачити прямокутний винеобхідна окрема вісь для установлення упорної різ 22 для розміщення чорнильної подушки 14 пружини. (див. Фіг.6). Крім того, на Фіг.12 видно збільшений отвір 21 На Фіг.12 показаний поперечний перетин штев опорному важелі 20, який служить для компенмпельного пристрою 1 із відведеним назовні трисації різної товщини друкуючи х блоків в фарбувамачем чорнильної подушки 15. Тримач чорнильної льному положенні (див. також Фіг.3). подушки 15 надітий на рейку 27, за рахунок чого 11 71665 12 13 Комп’ютерна в ерстка Л. Купенко 71665 Підписне 14 Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
