Механізм голки швейно-обметувальної машини

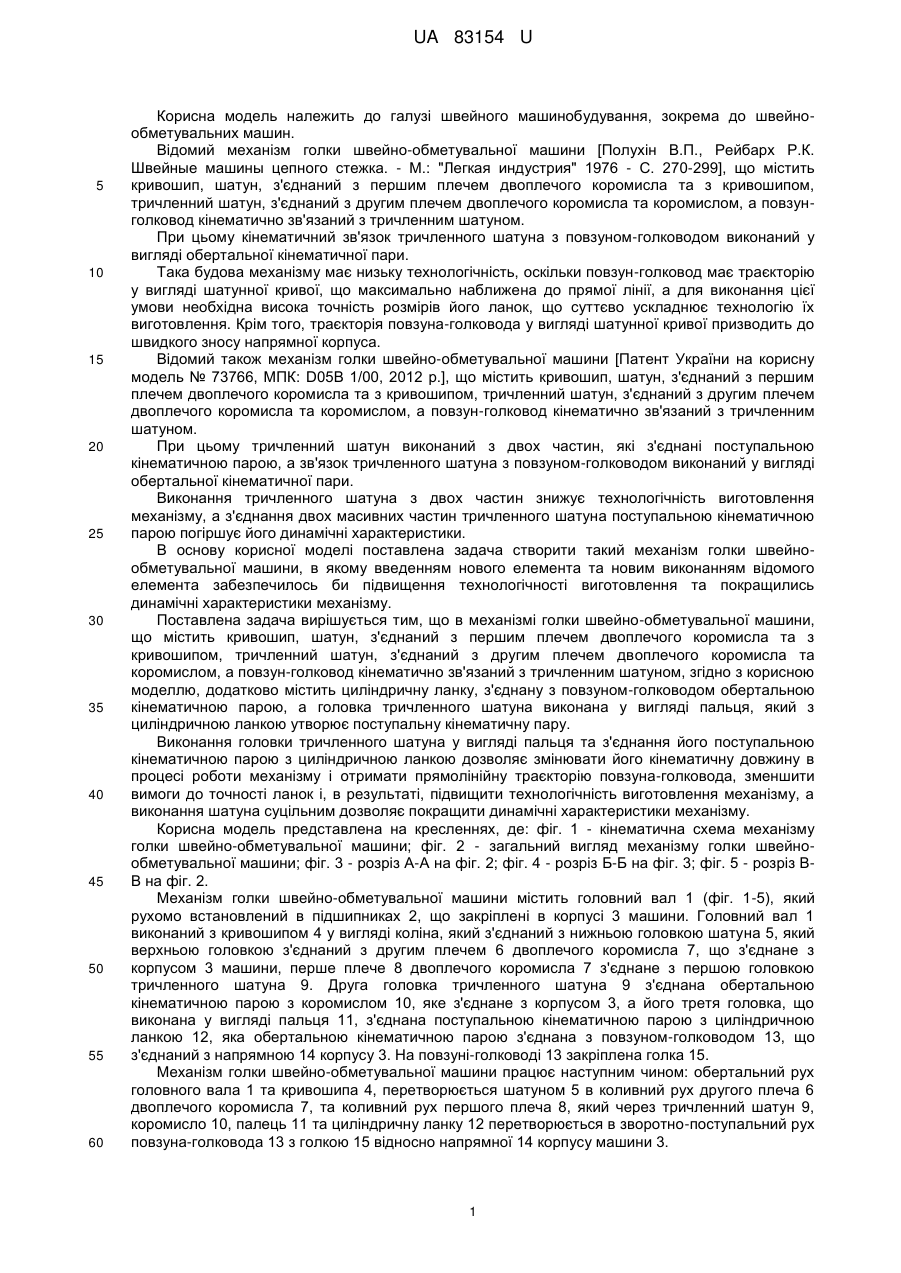

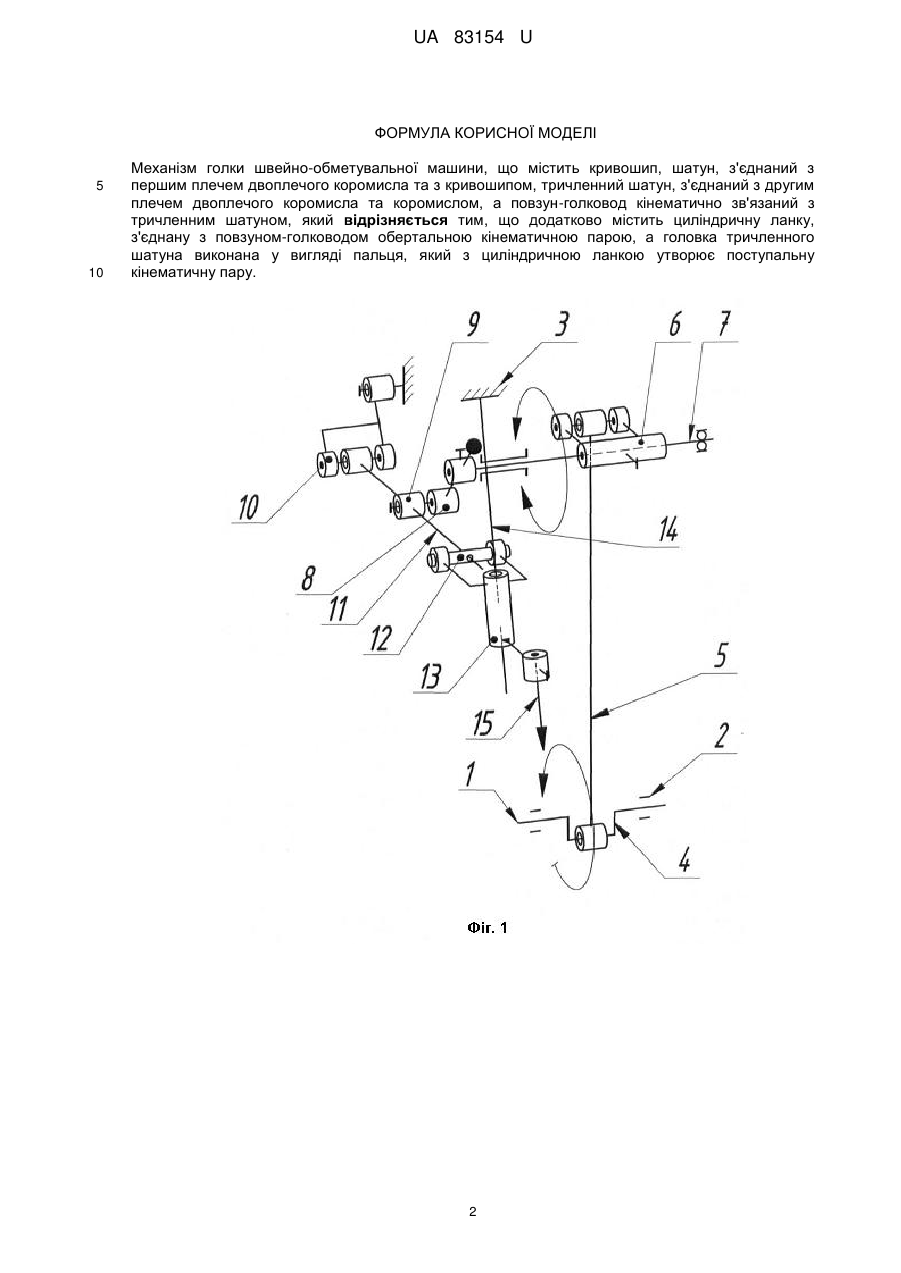

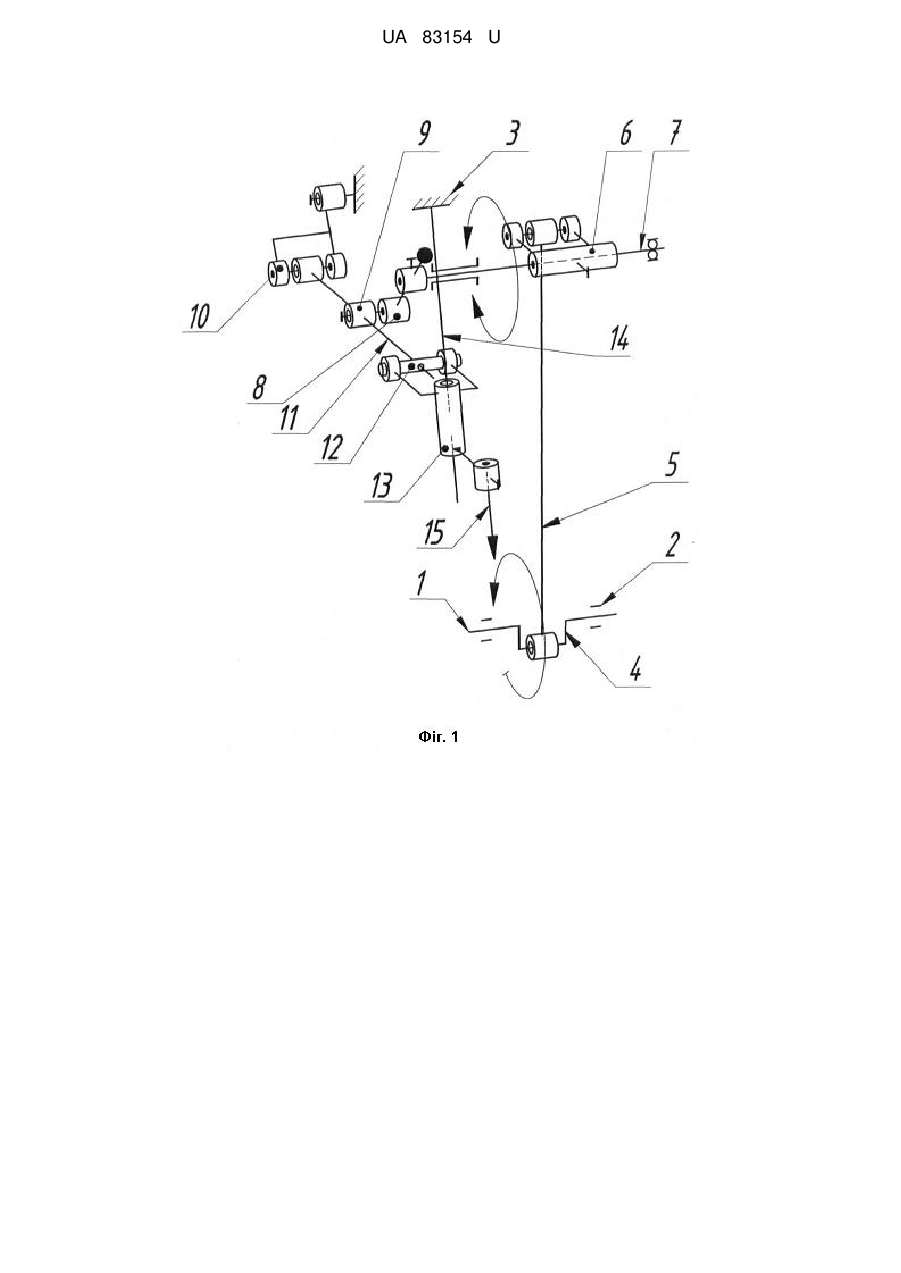

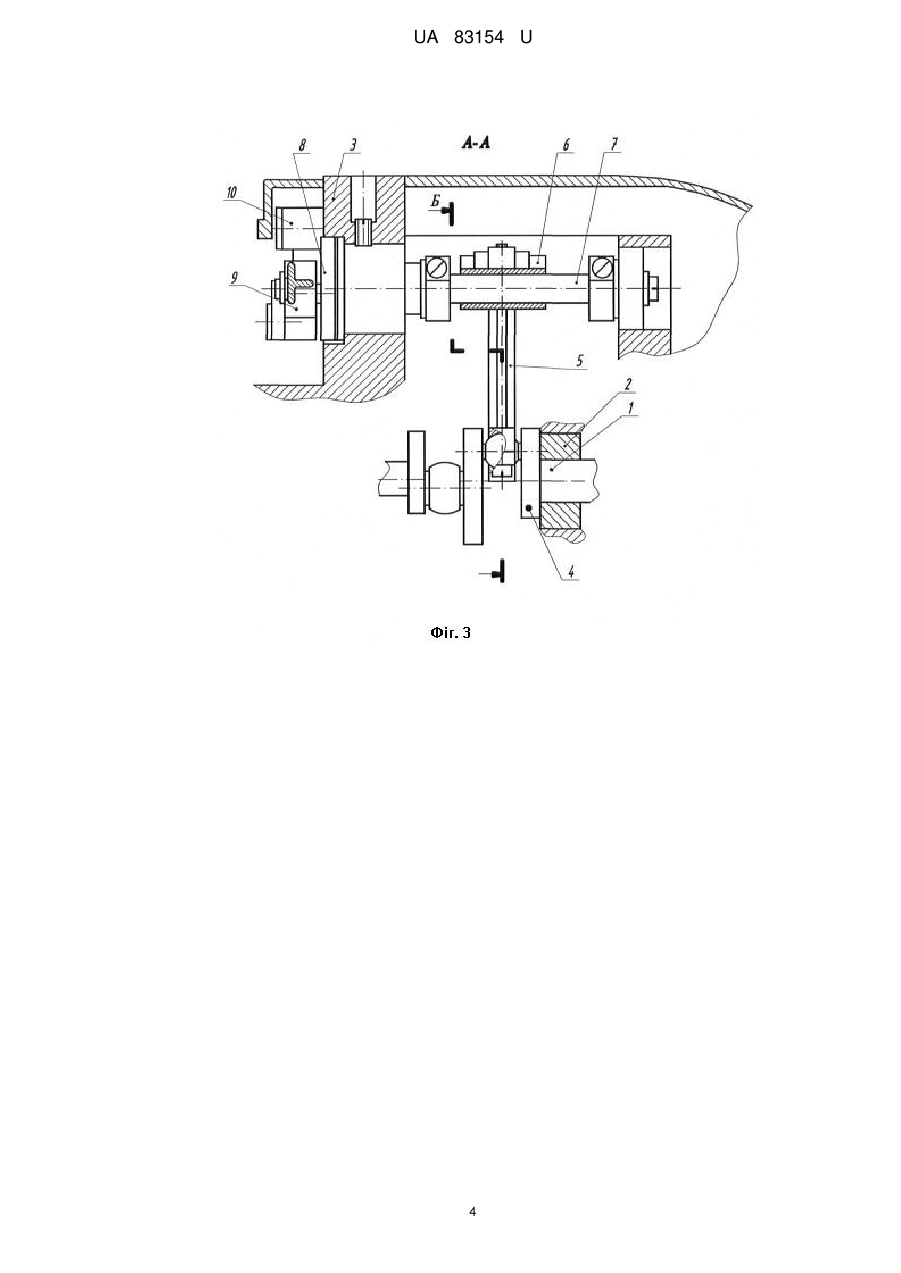

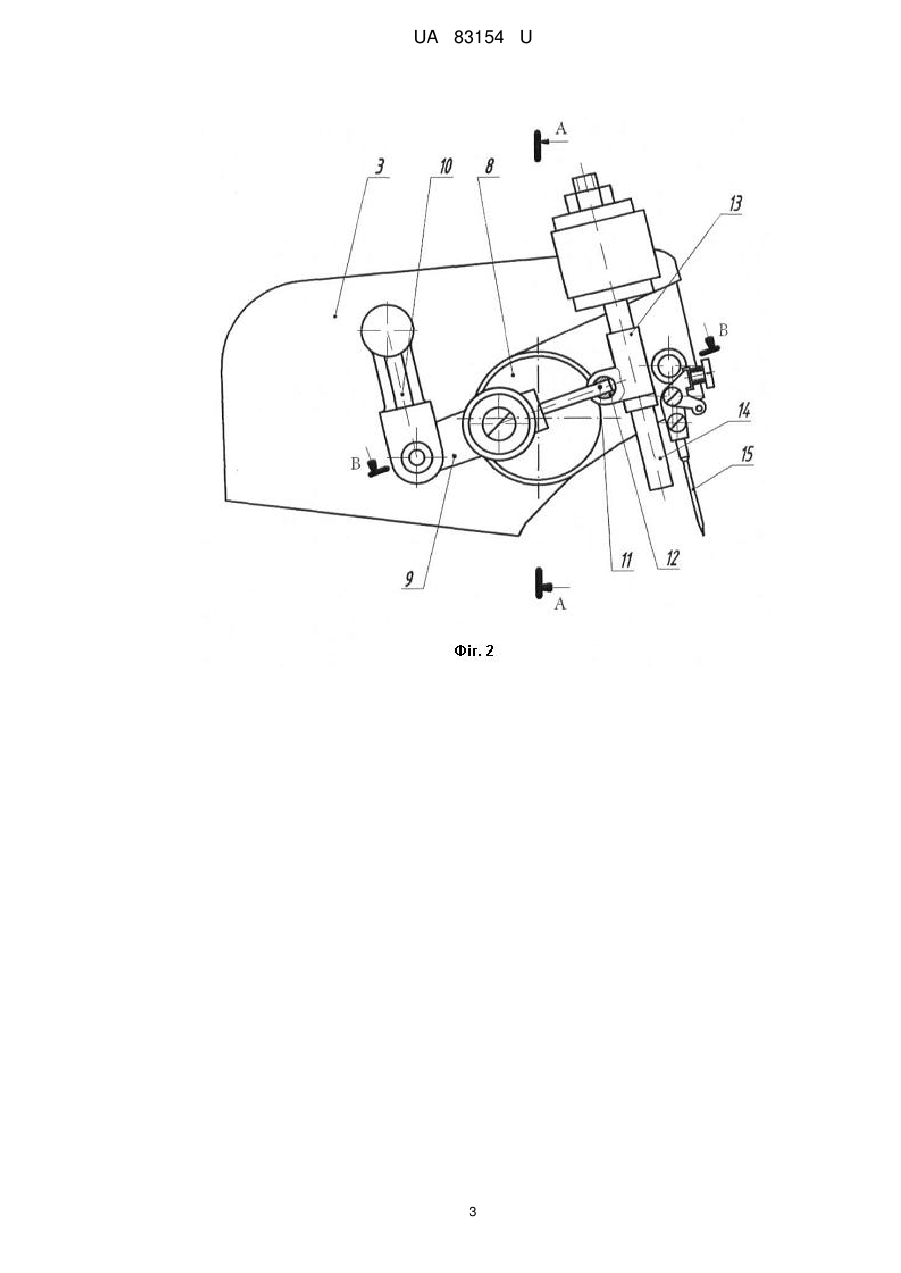

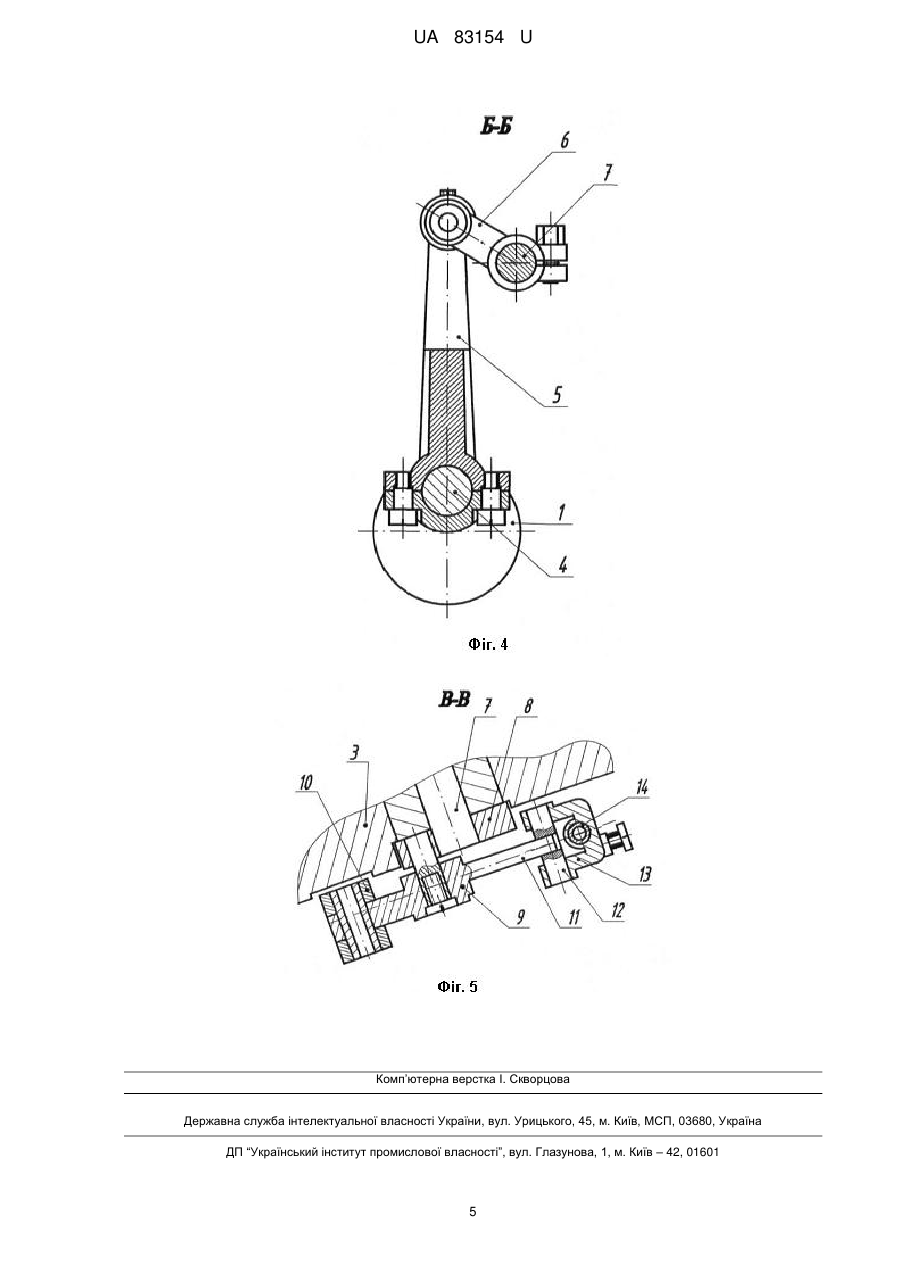

Реферат: UA 83154 U UA 83154 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі швейного машинобудування, зокрема до швейнообметувальних машин. Відомий механізм голки швейно-обметувальної машини [Полухін В.П., Рейбарх Р.К. Швейные машины цепного стежка. - М.: "Легкая индустрия" 1976 - С. 270-299], що містить кривошип, шатун, з'єднаний з першим плечем двоплечого коромисла та з кривошипом, тричленний шатун, з'єднаний з другим плечем двоплечого коромисла та коромислом, а повзунголковод кінематично зв'язаний з тричленним шатуном. При цьому кінематичний зв'язок тричленного шатуна з повзуном-голководом виконаний у вигляді обертальної кінематичної пари. Така будова механізму має низьку технологічність, оскільки повзун-голковод має траєкторію у вигляді шатунної кривої, що максимально наближена до прямої лінії, а для виконання цієї умови необхідна висока точність розмірів його ланок, що суттєво ускладнює технологію їх виготовлення. Крім того, траєкторія повзуна-голковода у вигляді шатунної кривої призводить до швидкого зносу напрямної корпуса. Відомий також механізм голки швейно-обметувальної машини [Патент України на корисну модель № 73766, МПК: D05B 1/00, 2012 p.], що містить кривошип, шатун, з'єднаний з першим плечем двоплечого коромисла та з кривошипом, тричленний шатун, з'єднаний з другим плечем двоплечого коромисла та коромислом, а повзун-голковод кінематично зв'язаний з тричленним шатуном. При цьому тричленний шатун виконаний з двох частин, які з'єднані поступальною кінематичною парою, а зв'язок тричленного шатуна з повзуном-голководом виконаний у вигляді обертальної кінематичної пари. Виконання тричленного шатуна з двох частин знижує технологічність виготовлення механізму, а з'єднання двох масивних частин тричленного шатуна поступальною кінематичною парою погіршує його динамічні характеристики. В основу корисної моделі поставлена задача створити такий механізм голки швейнообметувальної машини, в якому введенням нового елемента та новим виконанням відомого елемента забезпечилось би підвищення технологічності виготовлення та покращились динамічні характеристики механізму. Поставлена задача вирішується тим, що в механізмі голки швейно-обметувальної машини, що містить кривошип, шатун, з'єднаний з першим плечем двоплечого коромисла та з кривошипом, тричленний шатун, з'єднаний з другим плечем двоплечого коромисла та коромислом, а повзун-голковод кінематично зв'язаний з тричленним шатуном, згідно з корисною моделлю, додатково містить циліндричну ланку, з'єднану з повзуном-голководом обертальною кінематичною парою, а головка тричленного шатуна виконана у вигляді пальця, який з циліндричною ланкою утворює поступальну кінематичну пару. Виконання головки тричленного шатуна у вигляді пальця та з'єднання його поступальною кінематичною парою з циліндричною ланкою дозволяє змінювати його кінематичну довжину в процесі роботи механізму і отримати прямолінійну траєкторію повзуна-голковода, зменшити вимоги до точності ланок і, в результаті, підвищити технологічність виготовлення механізму, а виконання шатуна суцільним дозволяє покращити динамічні характеристики механізму. Корисна модель представлена на кресленнях, де: фіг. 1 - кінематична схема механізму голки швейно-обметувальної машини; фіг. 2 - загальний вигляд механізму голки швейнообметувальної машини; фіг. 3 - розріз А-А на фіг. 2; фіг. 4 - розріз Б-Б на фіг. 3; фіг. 5 - розріз ВВ на фіг. 2. Механізм голки швейно-обметувальної машини містить головний вал 1 (фіг. 1-5), який рухомо встановлений в підшипниках 2, що закріплені в корпусі 3 машини. Головний вал 1 виконаний з кривошипом 4 у вигляді коліна, який з'єднаний з нижньою головкою шатуна 5, який верхньою головкою з'єднаний з другим плечем 6 двоплечого коромисла 7, що з'єднане з корпусом 3 машини, перше плече 8 двоплечого коромисла 7 з'єднане з першою головкою тричленного шатуна 9. Друга головка тричленного шатуна 9 з'єднана обертальною кінематичною парою з коромислом 10, яке з'єднане з корпусом 3, а його третя головка, що виконана у вигляді пальця 11, з'єднана поступальною кінематичною парою з циліндричною ланкою 12, яка обертальною кінематичною парою з'єднана з повзуном-голководом 13, що з'єднаний з напрямною 14 корпусу 3. На повзуні-голководі 13 закріплена голка 15. Механізм голки швейно-обметувальної машини працює наступним чином: обертальний рух головного вала 1 та кривошипа 4, перетворюється шатуном 5 в коливний рух другого плеча 6 двоплечого коромисла 7, та коливний рух першого плеча 8, який через тричленний шатун 9, коромисло 10, палець 11 та циліндричну ланку 12 перетворюється в зворотно-поступальний рух повзуна-голковода 13 з голкою 15 відносно напрямної 14 корпусу машини 3. 1 UA 83154 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Механізм голки швейно-обметувальної машини, що містить кривошип, шатун, з'єднаний з першим плечем двоплечого коромисла та з кривошипом, тричленний шатун, з'єднаний з другим плечем двоплечого коромисла та коромислом, а повзун-голковод кінематично зв'язаний з тричленним шатуном, який відрізняється тим, що додатково містить циліндричну ланку, з'єднану з повзуном-голководом обертальною кінематичною парою, а головка тричленного шатуна виконана у вигляді пальця, який з циліндричною ланкою утворює поступальну кінематичну пару. 2 UA 83154 U 3 UA 83154 U 4 UA 83154 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
