Блок керування іонізацією

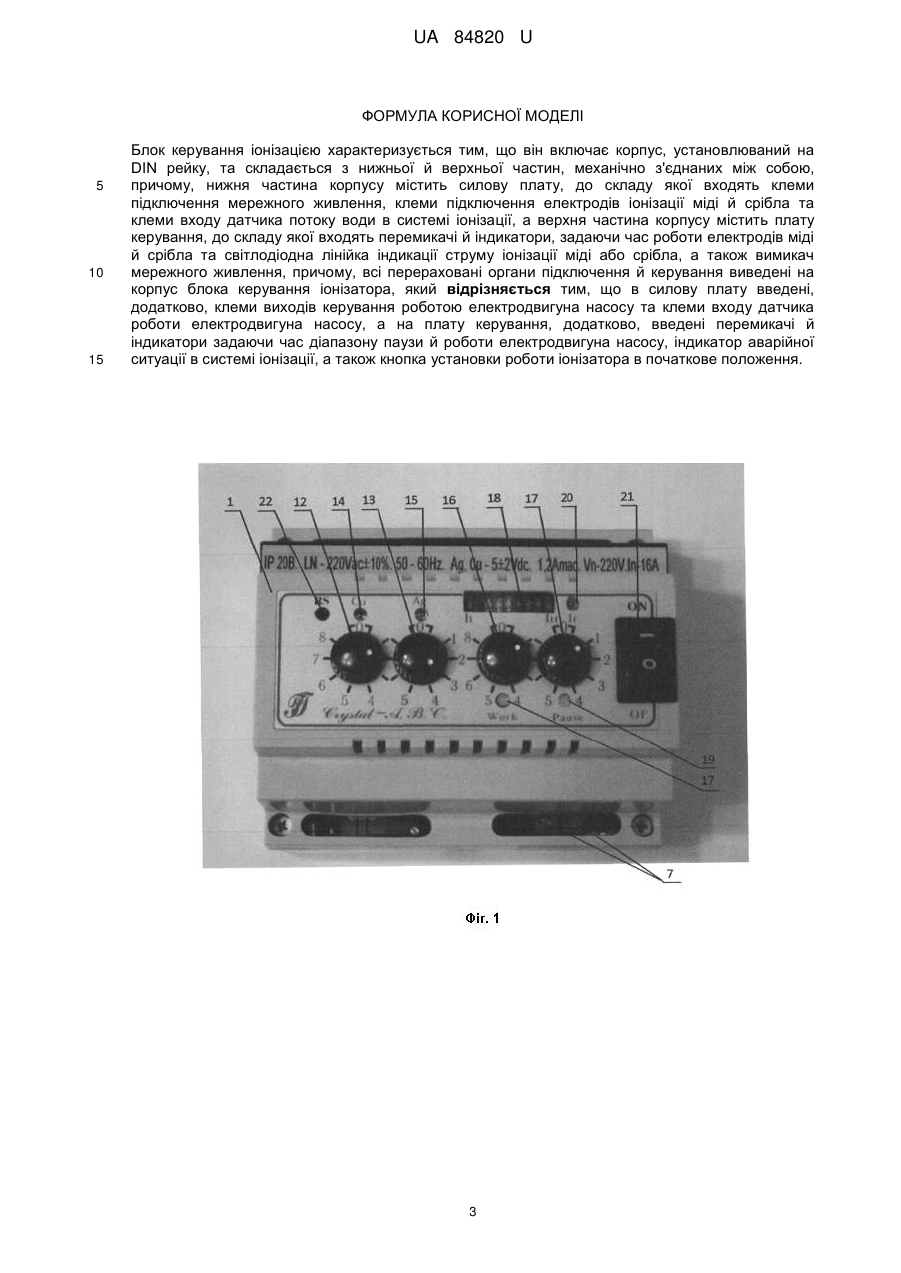

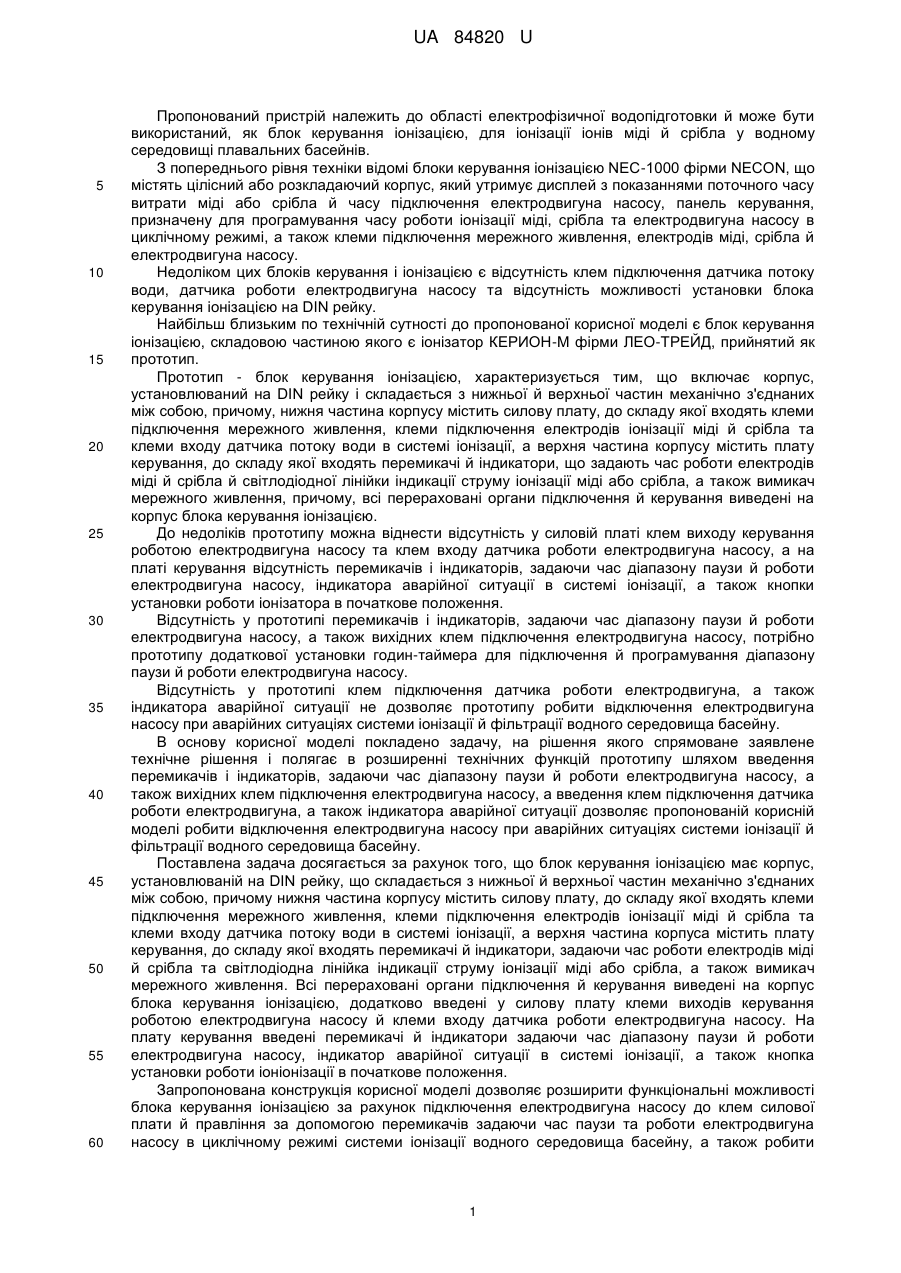

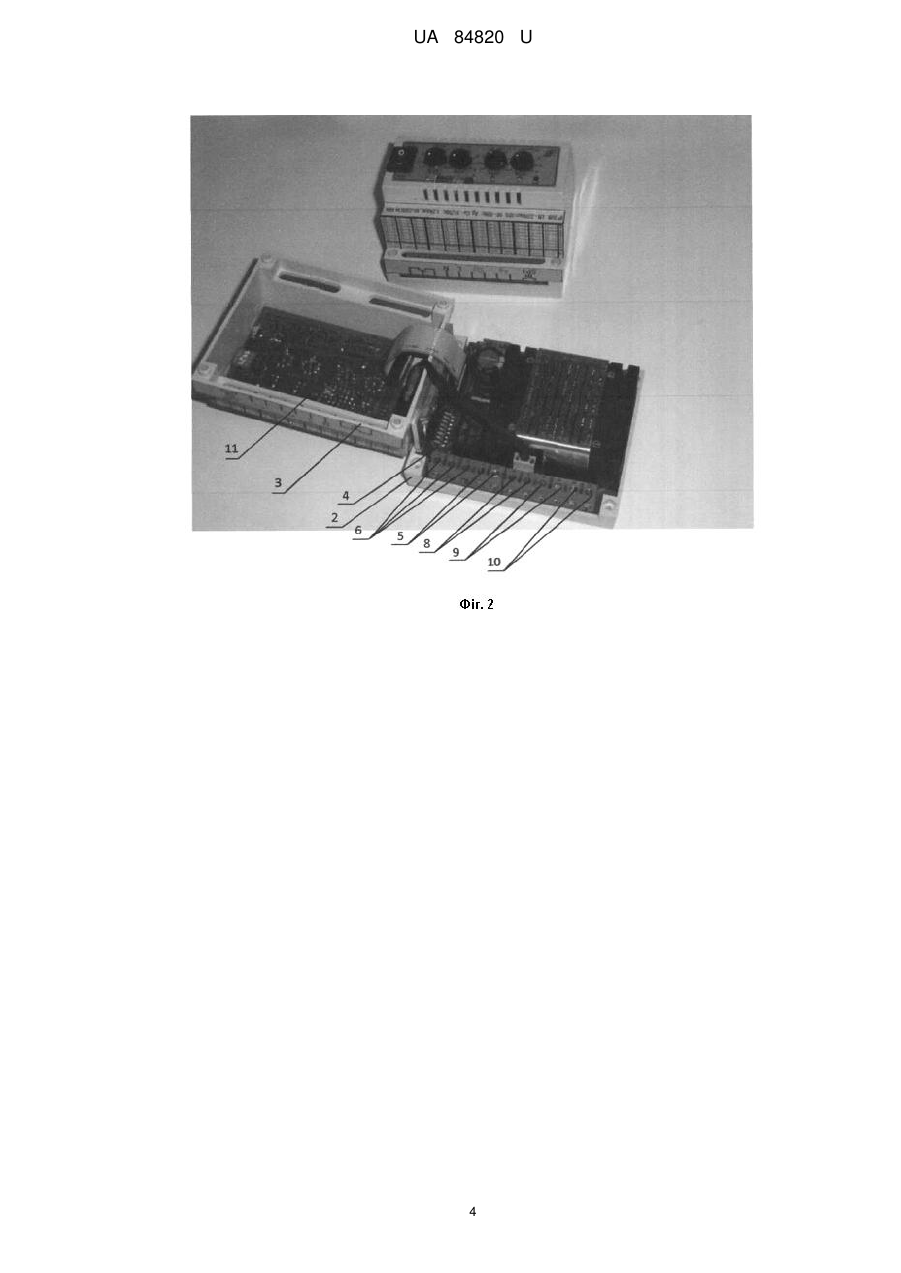

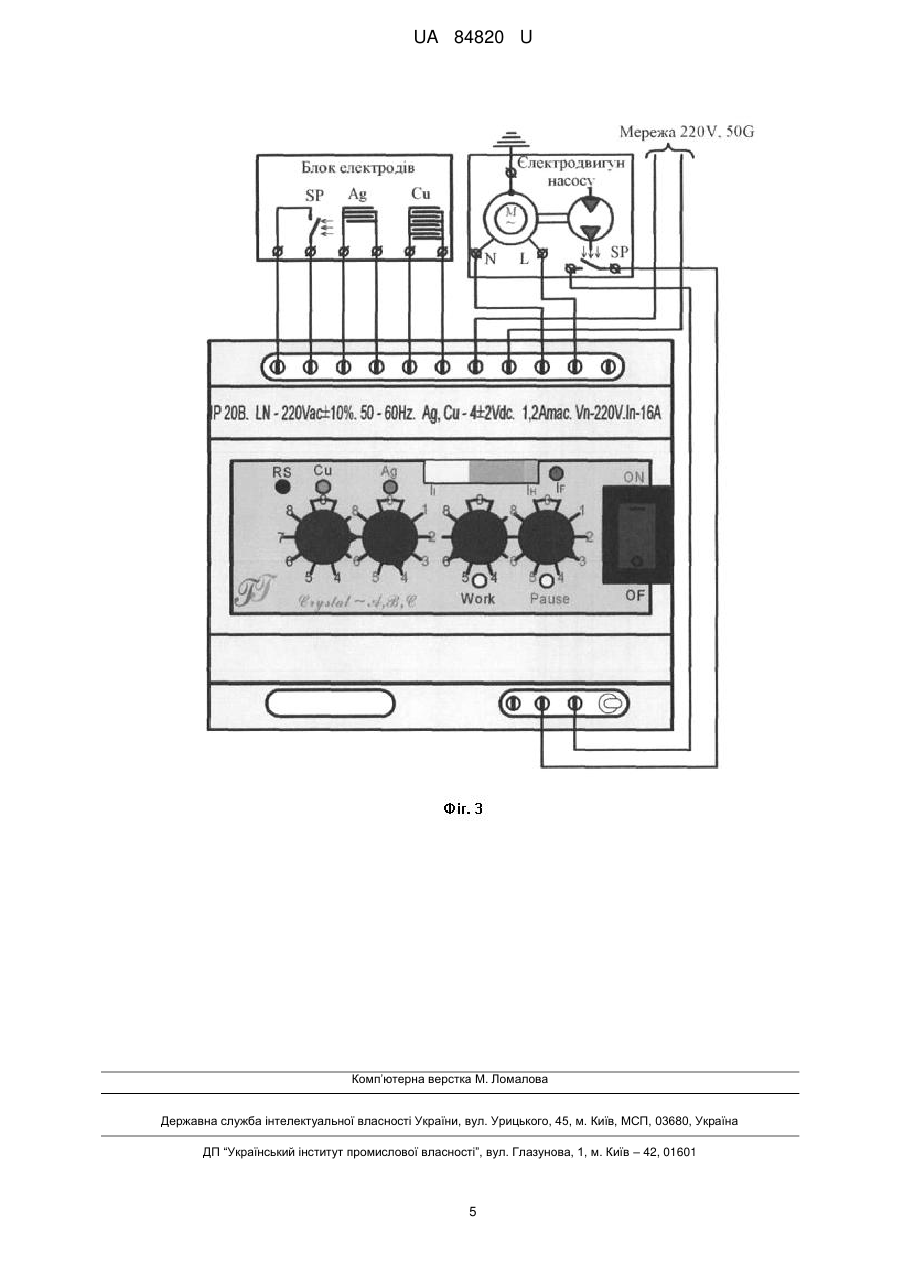

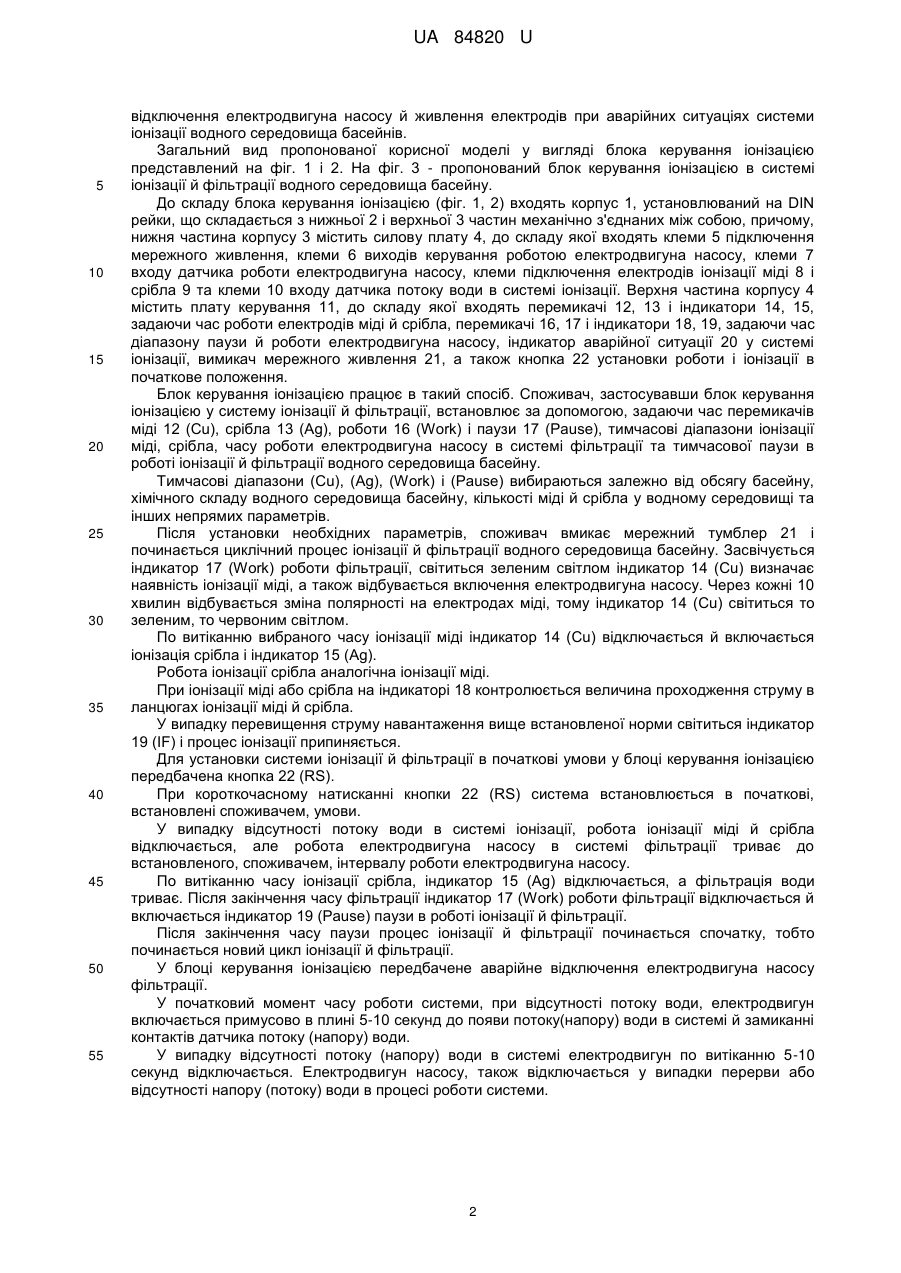

Реферат: Блок керування іонізацією характеризується тим, що він включає корпус, установлюваний на DIN рейку, та складається з нижньої й верхньої частин, механічно з'єднаних між собою. Нижня частина корпусу містить силову плату, до складу якої входять клеми підключення мережного живлення, клеми підключення електродів іонізації міді й срібла та клеми входу датчика потоку води в системі іонізації. Верхня частина корпусу містить плату керування, до складу якої входять перемикачі й індикатори, задаючи час роботи електродів міді й срібла та світлодіодна лінійка індикації струму іонізації міді або срібла, а також вимикач мережного живлення. Всі перераховані органи підключення й керування виведені на корпус блока керування іонізатора, містить клеми виходів керування роботою електродвигуна насосу та клеми входу датчика роботи електродвигуна насосу. На платі керування встановлені перемикачі й індикатори, задаючи час діапазону паузи й роботи електродвигуна насосу, індикатор аварійної ситуації в системі іонізації, а також кнопка установки роботи іонізатора в початкове положення. UA 84820 U (54) БЛОК КЕРУВАННЯ ІОНІЗАЦІЄЮ UA 84820 U UA 84820 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонований пристрій належить до області електрофізичної водопідготовки й може бути використаний, як блок керування іонізацією, для іонізації іонів міді й срібла у водному середовищі плавальних басейнів. З попереднього рівня техніки відомі блоки керування іонізацією NEC-1000 фірми NECON, що містять цілісний або розкладаючий корпус, який утримує дисплей з показаннями поточного часу витрати міді або срібла й часу підключення електродвигуна насосу, панель керування, призначену для програмування часу роботи іонізації міді, срібла та електродвигуна насосу в циклічному режимі, а також клеми підключення мережного живлення, електродів міді, срібла й електродвигуна насосу. Недоліком цих блоків керування і іонізацією є відсутність клем підключення датчика потоку води, датчика роботи електродвигуна насосу та відсутність можливості установки блока керування іонізацією на DIN рейку. Найбільш близьким по технічній сутності до пропонованої корисної моделі є блок керування іонізацією, складовою частиною якого є іонізатор КЕРИОН-М фірми ЛЕО-ТРЕЙД, прийнятий як прототип. Прототип - блок керування іонізацією, характеризується тим, що включає корпус, установлюваний на DIN рейку і складається з нижньої й верхньої частин механічно з'єднаних між собою, причому, нижня частина корпусу містить силову плату, до складу якої входять клеми підключення мережного живлення, клеми підключення електродів іонізації міді й срібла та клеми входу датчика потоку води в системі іонізації, а верхня частина корпусу містить плату керування, до складу якої входять перемикачі й індикатори, що задають час роботи електродів міді й срібла й світлодіодної лінійки індикації струму іонізації міді або срібла, а також вимикач мережного живлення, причому, всі перераховані органи підключення й керування виведені на корпус блока керування іонізацією. До недоліків прототипу можна віднести відсутність у силовій платі клем виходу керування роботою електродвигуна насосу та клем входу датчика роботи електродвигуна насосу, а на платі керування відсутність перемикачів і індикаторів, задаючи час діапазону паузи й роботи електродвигуна насосу, індикатора аварійної ситуації в системі іонізації, а також кнопки установки роботи іонізатора в початкове положення. Відсутність у прототипі перемикачів і індикаторів, задаючи час діапазону паузи й роботи електродвигуна насосу, а також вихідних клем підключення електродвигуна насосу, потрібно прототипу додаткової установки годин-таймера для підключення й програмування діапазону паузи й роботи електродвигуна насосу. Відсутність у прототипі клем підключення датчика роботи електродвигуна, а також індикатора аварійної ситуації не дозволяє прототипу робити відключення електродвигуна насосу при аварійних ситуаціях системи іонізації й фільтрації водного середовища басейну. В основу корисної моделі покладено задачу, на рішення якого спрямоване заявлене технічне рішення і полягає в розширенні технічних функцій прототипу шляхом введення перемикачів і індикаторів, задаючи час діапазону паузи й роботи електродвигуна насосу, а також вихідних клем підключення електродвигуна насосу, а введення клем підключення датчика роботи електродвигуна, а також індикатора аварійної ситуації дозволяє пропонованій корисній моделі робити відключення електродвигуна насосу при аварійних ситуаціях системи іонізації й фільтрації водного середовища басейну. Поставлена задача досягається за рахунок того, що блок керування іонізацією має корпус, установлюваній на DIN рейку, що складається з нижньої й верхньої частин механічно з'єднаних між собою, причому нижня частина корпусу містить силову плату, до складу якої входять клеми підключення мережного живлення, клеми підключення електродів іонізації міді й срібла та клеми входу датчика потоку води в системі іонізації, а верхня частина корпуса містить плату керування, до складу якої входять перемикачі й індикатори, задаючи час роботи електродів міді й срібла та світлодіодна лінійка індикації струму іонізації міді або срібла, а також вимикач мережного живлення. Всі перераховані органи підключення й керування виведені на корпус блока керування іонізацією, додатково введені у силову плату клеми виходів керування роботою електродвигуна насосу й клеми входу датчика роботи електродвигуна насосу. На плату керування введені перемикачі й індикатори задаючи час діапазону паузи й роботи електродвигуна насосу, індикатор аварійної ситуації в системі іонізації, а також кнопка установки роботи іоніонізації в початкове положення. Запропонована конструкція корисної моделі дозволяє розширити функціональні можливості блока керування іонізацією за рахунок підключення електродвигуна насосу до клем силової плати й правління за допомогою перемикачів задаючи час паузи та роботи електродвигуна насосу в циклічному режимі системи іонізації водного середовища басейну, а також робити 1 UA 84820 U 5 10 15 20 25 30 35 40 45 50 55 відключення електродвигуна насосу й живлення електродів при аварійних ситуаціях системи іонізації водного середовища басейнів. Загальний вид пропонованої корисної моделі у вигляді блока керування іонізацією представлений на фіг. 1 і 2. На фіг. 3 - пропонований блок керування іонізацією в системі іонізації й фільтрації водного середовища басейну. До складу блока керування іонізацією (фіг. 1, 2) входять корпус 1, установлюваний на DIN рейки, що складається з нижньої 2 і верхньої 3 частин механічно з'єднаних між собою, причому, нижня частина корпусу 3 містить силову плату 4, до складу якої входять клеми 5 підключення мережного живлення, клеми 6 виходів керування роботою електродвигуна насосу, клеми 7 входу датчика роботи електродвигуна насосу, клеми підключення електродів іонізації міді 8 і срібла 9 та клеми 10 входу датчика потоку води в системі іонізації. Верхня частина корпусу 4 містить плату керування 11, до складу якої входять перемикачі 12, 13 і індикатори 14, 15, задаючи час роботи електродів міді й срібла, перемикачі 16, 17 і індикатори 18, 19, задаючи час діапазону паузи й роботи електродвигуна насосу, індикатор аварійної ситуації 20 у системі іонізації, вимикач мережного живлення 21, а також кнопка 22 установки роботи і іонізації в початкове положення. Блок керування іонізацією працює в такий спосіб. Споживач, застосувавши блок керування іонізацією у систему іонізації й фільтрації, встановлює за допомогою, задаючи час перемикачів міді 12 (Сu), срібла 13 (Ag), роботи 16 (Work) і паузи 17 (Pause), тимчасові діапазони іонізації міді, срібла, часу роботи електродвигуна насосу в системі фільтрації та тимчасової паузи в роботі іонізації й фільтрації водного середовища басейну. Тимчасові діапазони (Cu), (Ag), (Work) і (Pause) вибираються залежно від обсягу басейну, хімічного складу водного середовища басейну, кількості міді й срібла у водному середовищі та інших непрямих параметрів. Після установки необхідних параметрів, споживач вмикає мережний тумблер 21 і починається циклічний процес іонізації й фільтрації водного середовища басейну. Засвічується індикатор 17 (Work) роботи фільтрації, світиться зеленим світлом індикатор 14 (Сu) визначає наявність іонізації міді, а також відбувається включення електродвигуна насосу. Через кожні 10 хвилин відбувається зміна полярності на електродах міді, тому індикатор 14 (Сu) світиться то зеленим, то червоним світлом. По витіканню вибраного часу іонізації міді індикатор 14 (Сu) відключається й включається іонізація срібла і індикатор 15 (Ag). Робота іонізації срібла аналогічна іонізації міді. При іонізації міді або срібла на індикаторі 18 контролюється величина проходження струму в ланцюгах іонізації міді й срібла. У випадку перевищення струму навантаження вище встановленої норми світиться індикатор 19 (IF) і процес іонізації припиняється. Для установки системи іонізації й фільтрації в початкові умови у блоці керуванняіонізацією передбачена кнопка 22 (RS). При короткочасному натисканні кнопки 22 (RS) система встановлюється в початкові, встановлені споживачем, умови. У випадку відсутності потоку води в системі іонізації, робота іонізації міді й срібла відключається, але робота електродвигуна насосу в системі фільтрації триває до встановленого, споживачем, інтервалу роботи електродвигуна насосу. По витіканню часу іонізації срібла, індикатор 15 (Ag) відключається, а фільтрація води триває. Після закінчення часу фільтрації індикатор 17 (Work) роботи фільтрації відключається й включається індикатор 19 (Pause) паузи в роботі іонізації й фільтрації. Після закінчення часу паузи процес іонізації й фільтрації починається спочатку, тобто починається новий цикл іонізації й фільтрації. У блоці керування іонізацією передбачене аварійне відключення електродвигуна насосу фільтрації. У початковий момент часу роботи системи, при відсутності потоку води, електродвигун включається примусово в плині 5-10 секунд до появи потоку(напору) води в системі й замиканні контактів датчика потоку (напору) води. У випадку відсутності потоку (напору) води в системі електродвигун по витіканню 5-10 секунд відключається. Електродвигун насосу, також відключається у випадки перерви або відсутності напору (потоку) води в процесі роботи системи. 2 UA 84820 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Блок керування іонізацією характеризується тим, що він включає корпус, установлюваний на DIN рейку, та складається з нижньої й верхньої частин, механічно з'єднаних між собою, причому, нижня частина корпусу містить силову плату, до складу якої входять клеми підключення мережного живлення, клеми підключення електродів іонізації міді й срібла та клеми входу датчика потоку води в системі іонізації, а верхня частина корпусу містить плату керування, до складу якої входять перемикачі й індикатори, задаючи час роботи електродів міді й срібла та світлодіодна лінійка індикації струму іонізації міді або срібла, а також вимикач мережного живлення, причому, всі перераховані органи підключення й керування виведені на корпус блока керування іонізатора, який відрізняється тим, що в силову плату введені, додатково, клеми виходів керування роботою електродвигуна насосу та клеми входу датчика роботи електродвигуна насосу, а на плату керування, додатково, введені перемикачі й індикатори задаючи час діапазону паузи й роботи електродвигуна насосу, індикатор аварійної ситуації в системі іонізації, а також кнопка установки роботи іонізатора в початкове положення. 3 UA 84820 U 4 UA 84820 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
