Спосіб аналого-цифрового перетворення і пристрій для його реалізації

1. Спосіб аналого-цифрового перетворення, який полягає в тому, що на кожному і-му такті формують компенсуючий сигнал врівноваження і додатковий аналоговий сигнал та здійснюють їх порівняння з вхідним аналоговим сигналом, по результатах  порівняння на всіх тактах здійснюють формування вихідного коду, який відрізняється тим, що основному режиму передує режим самокалібрування, під час якого визначають коди реальних значень ваг розрядів перетворювача і зсув нуля, які фіксують та використовують в режимі основного перетворення.

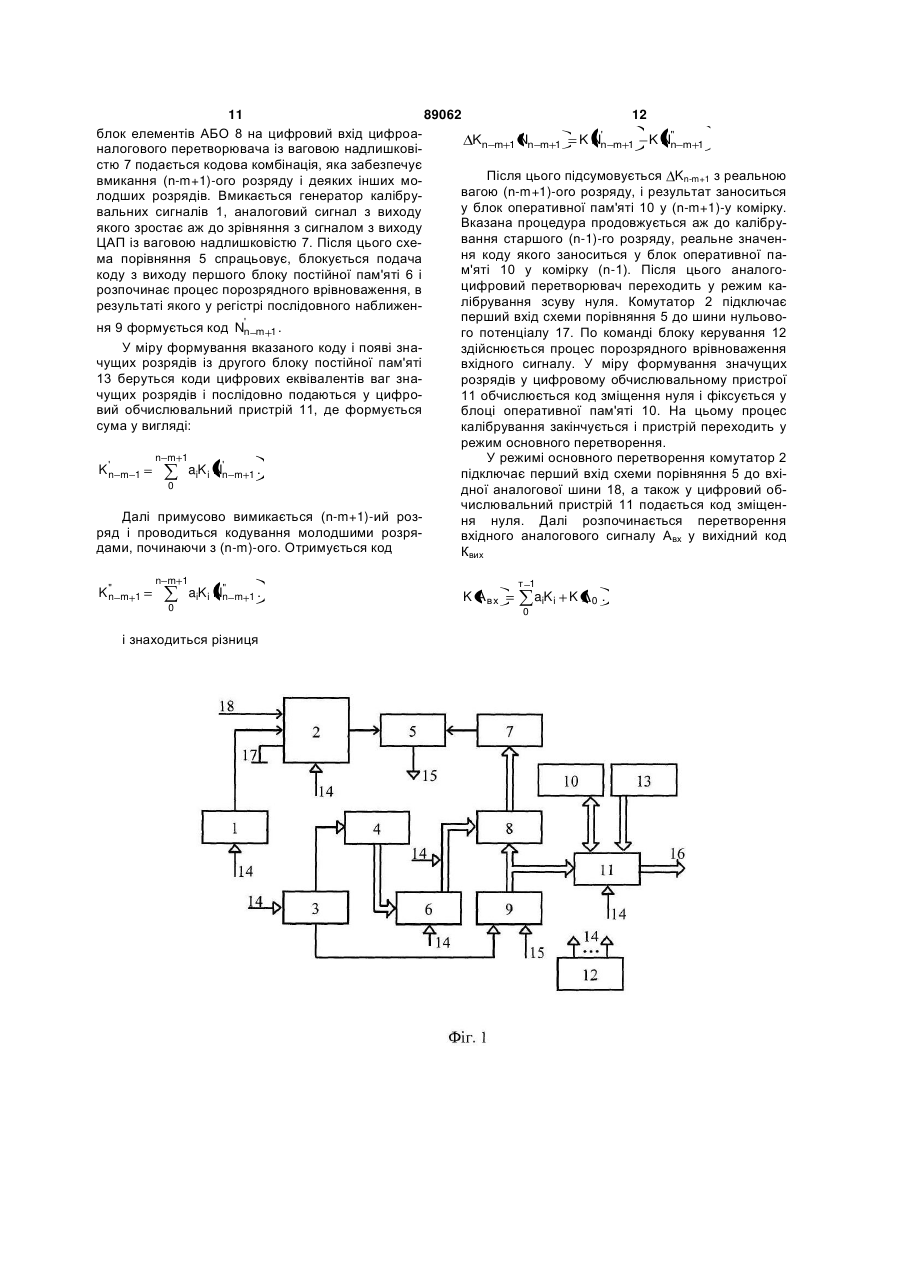

2. Аналого-цифровий перетворювач, що містить вхідну аналогову шину та вихідну цифрову шину, схему порівняння, регістр послідовного наближення, цифро-аналоговий перетворювач із ваговою надлишковістю, перший блок постійної пам'яті, лічильник адреси, причому другий аналоговий вхід схеми порівняння під'єднано до виходу цифро-аналогового перетворювача із ваговою надлишковістю, вихід схеми порівняння з'єднано з інформаційною шиною результату порівняння, яку з'єднано з інформаційними входами регістра послідовного наближення, лічильник адреси з'єднано з першим входом першого блока постійної пам'яті, який відрізняється тим, що в нього введено шину нульового потенціалу, комутатор, генератор калібрувальних сигналів, генератор імпульсів, другий блок постійної пам'яті, блок оперативної пам'яті, цифровий обчислювальний пристрій, блок елементів АБО, шину керуючих сигналів, причому вхідну аналогову шину з'єднано з першим інформаційним входом комутатора, вихід генератора калібрувальних сигналів з'єднано з другим інформаційним входом комутатора, третій інформаційний вхід комутатора з'єднано з шиною нульового потенціалу, вихід комутатора з'єднано з першим аналоговим входом схеми порівняння, вхід генератора калібрувальних сигналів з'єднано з відповідним виходом шини керуючих сигналів блока керування, вхід генератора імпульсів з'єднано з відповідним виходом шини керуючих сигналів блока керування, а вихід генератора імпульсів з'єднано з входом регістра послідовного наближення і входомлічильника адреси, виходи регістра послідовного наближення з'єднано з відповідними першими входами блока елементів АБО і першими входами цифрового обчислювального пристрою, другий вхід першого блока постійної пам'яті з'єднано з відповідним виходом шини керуючих сигналів блока керування, вихід першого блока постійної пам'яті через шину, керовану відповідним виходом шини керуючих сигналів блока керування, з'єднано з другим входом блока елементів АБО, виходи блока елементів АБО з'єднано з відповідними входами цифро-аналогового перетворювача із ваговою надлишковістю, другий вхід цифрового обчислювального пристрою з'єднано з шиною керуючих сигналів блока керування, треті входи цифрового обчислювального пристрою з'єднано з другим блоком постійної пам'яті, четверті входи цифрового обчислювального пристрою з'єднано з блоком оперативної пам'яті, виходи цифрового обчислювального пристрою з'єднано з вихідною цифровою шиною, крім того, генератор калібрувальних сигналів містить джерело струму, підсилювач постійного струму, конденсатор, ключовий елемент, причому перший вивід джерела струму з'єднано з шиною нульового потенціалу, другий вивід джерела струму з'єднано з першою клемою ключового елемента, першим виводом конденсатора, від'ємним входом підсилювача постійного струму, додатний вхід підсилювача постійного струму з'єднано з шиною нульового потенціалу, вихід підсилювача постійного струму, що є виходом генератора калібрувальних сигналів, з'єднано з другою клемою ключового елемента, другим виводом конденсатора.
