Заварювальний вузол

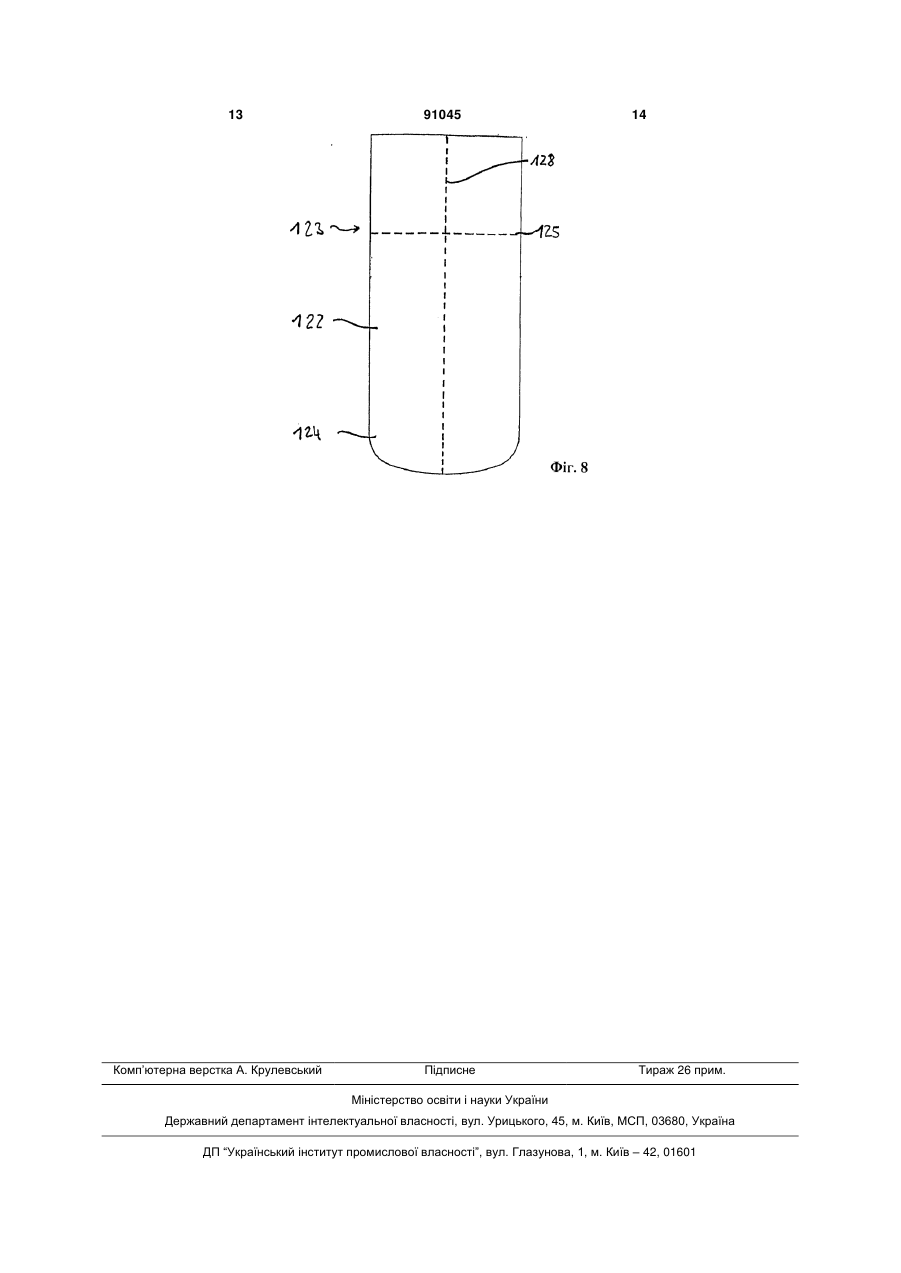

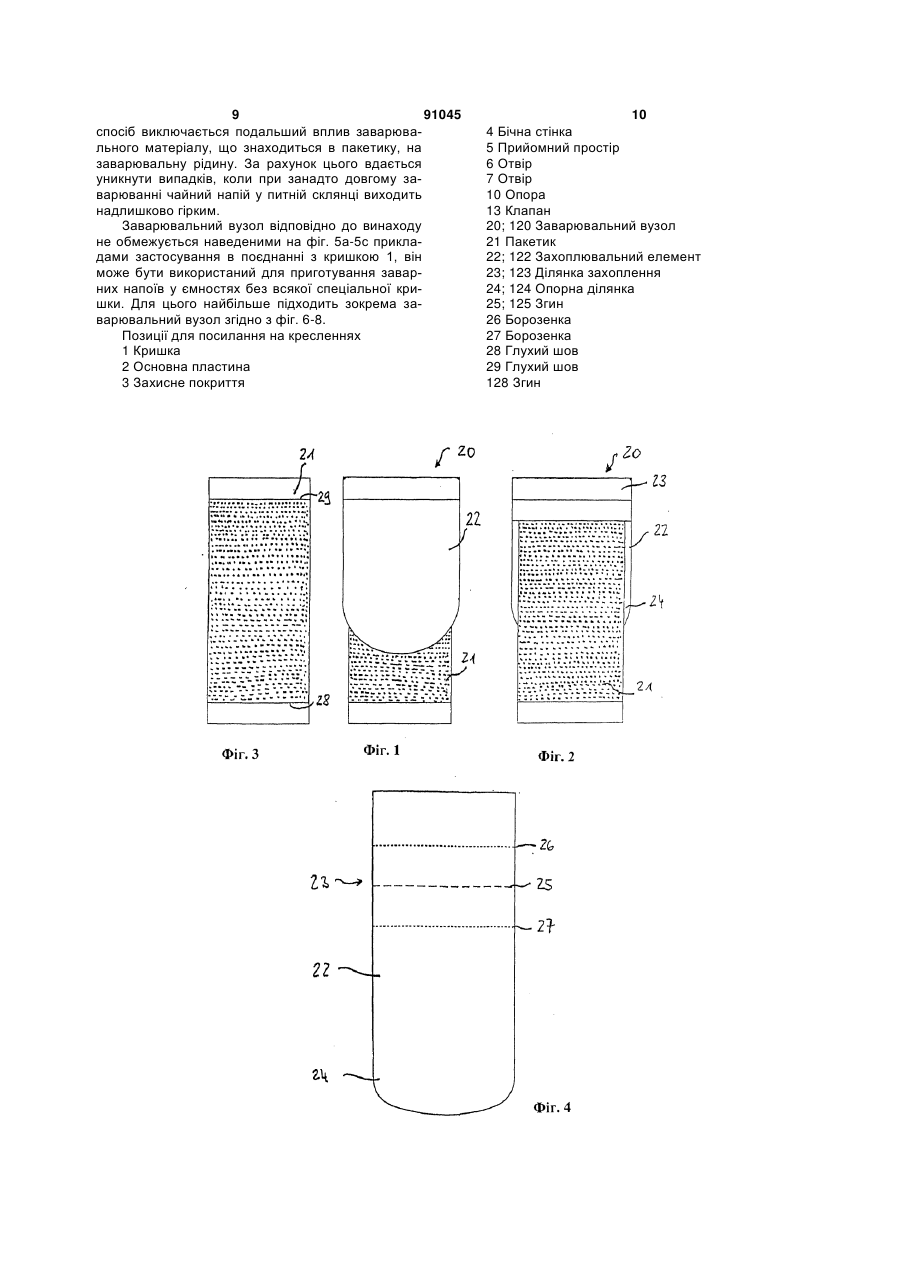

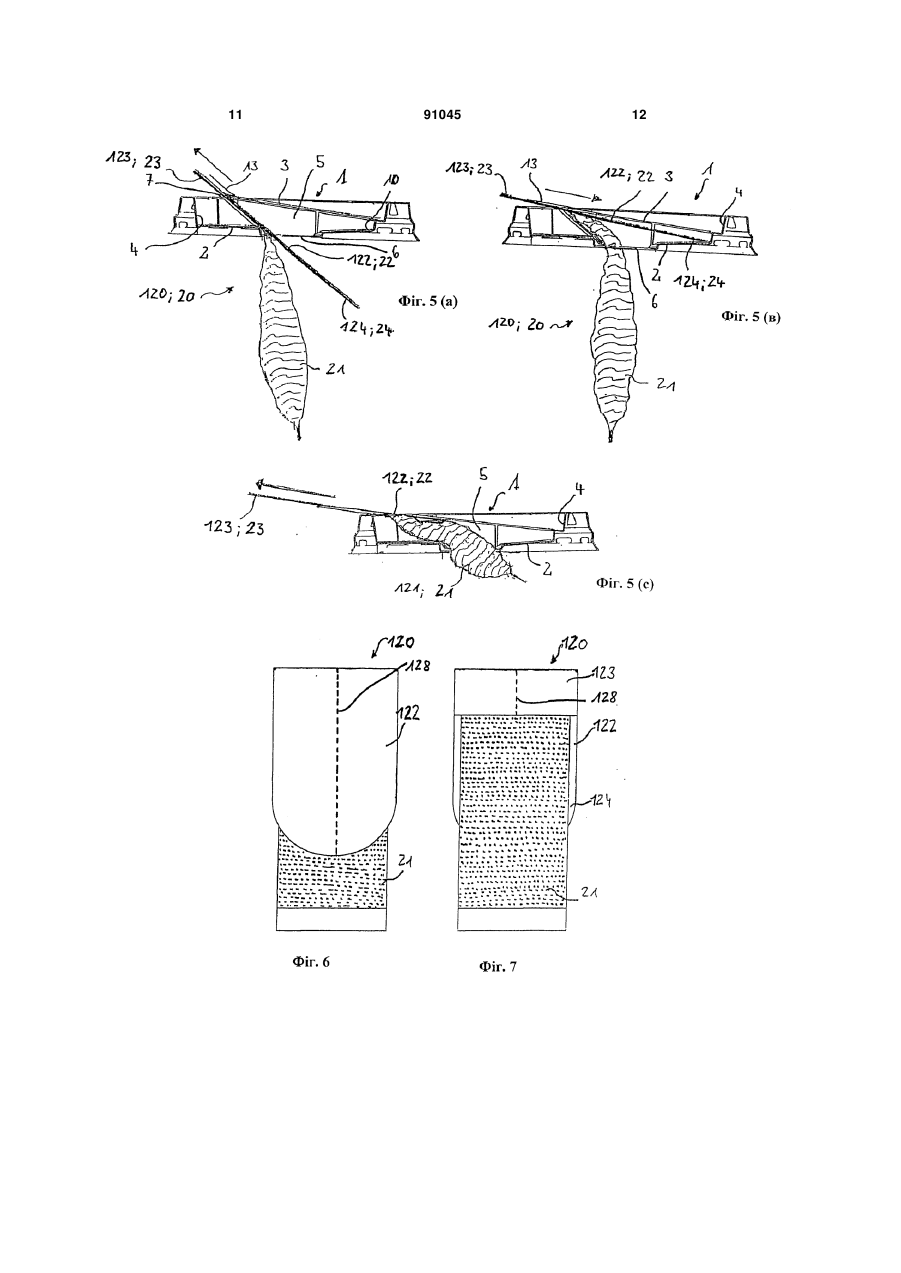

1. Заварювальний вузол з заварювальним матеріалом, переважно чайним листом, що містить пакетик (21) і пов'язаний з пакетиком (21) захоплювальний елемент (22; 122), де захоплювальний елемент (22; 122) являє собою пластинчастий елемент з паперу, картону або пластмаси, до якого безпосередньо прикріплений пакетик (21) таким чином, що в напрямку найбільшої довжини захоплювального елемента (22; 122) між протилежними один до іншого кінцями (23, 24; 123, 124) захоплювального елемента (22; 122) останній розташований так, що при відкиданні пакетика (21) на 90° відносно захоплювального елемента (22; 122) останній проходить назовні в обидва боки від місця кріплення пакетика (21) до захоплювального елемента (22; 122), який відрізняється тим, що уздовж напрямку найбільшої довжини захоплювального елемента (122) приблизно по центру на всю довжину проходить згин (128). 2. Заварювальний вузол за п. 1, який відрізняється тим, що пакетик (21) закріплений на захоплювальному елементі (22; 122) між протилежними краями (23, 24; 123, 124) не по центру, якщо дивитися в напрямку його найбільшої довжини. 3. Заварювальний вузол за п. 2, який відрізняєть C2 2 (19) 1 3 91045 4 Заварювальні вузли подібного роду є відоминий вузол відповідно до винаходу не обмежується ми, наприклад, у вигляді традиційного чайного тільки чаєм як заварювальний матеріал, можуть пакетика. Звичайний чайний пакетик містить дріббути використані інші заварювальні матеріали, но подрібнений чайний матеріал. Пакетик закритий наприклад, фруктова стружка або подібний матез усіх боків, і з зовнішнього боку до нього на нитці ріал. Розташування відповідно до винаходу пакевитягування прикріплений паперовий або картонтика на захоплювальному елементі дозволяє наний прапорець як засіб захоплення. Подібні чайні дійно використати захоплювальний елемент як пакетики можуть використатися для порціонного «переривник», коли пакетик при приготуванні наприготування чаю, а також, наприклад, у заварних пою висить усередині ємності, при цьому обидві чайниках. Звичайна кількість наповнювача в таких виступаючі частини захоплювального елемента пакетиках становить від 3,5 до 5г, що розраховано відкинуті на край ємності або, відповідно до одного на приготування за допомогою цього пакетика одз варіантів виконання розміщаються в кришці, сконієї чашки чаю. Однак подібної кількості чаю у панструйованої для заварювального вузла відповідкетику недостатньо для приготування склянки чаю но до винаходу, що нижче буде розглянутий більш (для порівняння: одна чашка вміщає приблизно докладно. 150мл, у той час як об'єм склянки становить 200Пакетик може бути виконаний з целюлозного 300мл). матеріалу або будь-якого іншого, придатного для Далі, чай, що міститься в пакетиках, складаприготування заварних напоїв пористого матеріається з дрібної крихти і явно уступає за якістю вилу, наприклад, нейлону. сокосортному листовому чаю. Відповідно до одного переважного вдосконаКрім того, при вуличному продажі чаю потріблення (пункт 2 формули винаходу) пакетик кріне швидке приготування чаю, так що при приготупиться на захоплювальному елементі не в сереванні чаю завжди користуються чайними пакетидині, якщо дивитися уздовж більш довгої сторони. ками. При цьому в іншому варіанті виконання (пункт 3 Через перераховані вище недоліки чай, пригоформули винаходу) кращим є розташування, коли товлений з такого роду пакетиків, не завжди задозахоплювальний елемент розділений у відношенні вольняє вимогам якості, які висувають споживачі, приблизно один до трьох. Таке розташування патак що через вуличний продаж може бути реалізокетика на захоплювальному елементі є кращим вана незначна кількість чайних напоїв. при спільному використанні заварювального вузла Метою винаходу є створити можливість для з придатною для цього кришкою для одноразових пропозиції таких чайних напоїв для вуличного питних стаканчиків. продажу, які будуть близькі за своєю якістю або Пов'язане з цим переважне вдосконалення будуть відповідати напоям, приготовленим вдома надано в пункті 4 формули винаходу. Відповідно або в чайній. При цьому приготування чаю повиндо якого захоплювальний елемент має по суті не відбуватися швидко, що є важливим для вуличпрямокутну форму, при цьому максимально вилуної торгівлі. чений від місця кріплення пакетика кінець захопЗокрема, пропонований у даному винаході залювального елемента є закругленим. Це закругварювальний вузол повинен використатися в полення кінця захоплювального елемента полегшує єднанні з одноразовими питними стаканчиками, введення в прийомний щілиноподібний отвір і обладнаними кришками. сприяє укладенню цього кінця на відповідним чиЗазначені цілі досягаються й виникаючі при ном контуровану поверхню для фіксування завацьому завдання вирішуються за допомогою заварювального вузла в позиції, у якій відбувається рювального вузла відповідно до пункту 1 формули заварювання. винаходу. Переважні вдосконалення представлені Заварювальний вузол, представлений у пункті в залежних пунктах 2-9 формули винаходу. 5 формули винаходу, де пакетик кріпиться шляхом Чайний елемент відповідно до винаходу відріперегинання одного кінця захоплювального елезняється тим, що має пластинчастий захоплювамента й приклеювання пакетика між двома поверльний елемент, переважно з паперу, картону або хнями захоплювального елемента, які заходять пластмаси, до якого безпосередньо кріпиться чайодна на іншу в результаті перегинання, являє соний пакетик. Пакетик кріпиться на захоплювальбою особливо просту й надійну конструкцію, зокному елементі так, що, якщо дивитися в напрямку рема місце з'єднання захоплювального елемента довгої сторони захоплювального елемента, він й пакетика. Замість приклеювання кінець пакетика розташований між протилежними кінцями захопможе бути укріплений у згині захоплювального лювального елемента таким чином, що при відкиелемента іншим способом, наприклад пришиваннутих один від іншого на 90° пакетику й захоплюням. вальному елементі останній проходить в обидва У наступному вдосконаленні (пункт 6 формули боки від місця кріплення пакетика до захоплювавинаходу) передбачено, що загнута ділянка захольного елемента. У цьому положенні захоплюваплювального елемента утворює ділянку захопленльний елемент і пакетик утворюють спільно Тня, за яку можна схопити заварювальний вузол. подібну форму, при цьому обидві ділянки верхньої Через згинання ця частина захоплювального елепоперечини «Т» не повинні обов'язково мати одмента виходить подвійної товщини й додатково накову довжину. стабілізується, так що ділянка захоплення вихоЗаварювальний вузол відповідно до винаходу дить міцнішою, ніж інший кінець захоплювального придатний насамперед для того, щоб вільно вміелемента. щати цілі чайні листи, що є передумовою для одеЗахоплювальний елемент поперек своєї найржання якісного високосортного чаю. Заварювальбільшої довжини переважно ширше, ніж пакетик, і 5 91045 6 виступає в цьому напрямку з двох сторін від пакевідповідно до другого прикладу виконання заватика. Це вдосконалення відповідно до пункту 7 рювального вузла. формули винаходу сприяє приляганню захоплюНа фігурах, що представляють схематичне зовального елемента до опори або напрямної повебраження описаних прикладів виконання, ті самі рхні в тій частині, де розташовується пакетик. Пеелементи обладнані однаковими номерами для реважно, пакетик заварювального вузла є плоским посилання. Винахід не обмежується представлепакетиком (пункт 8 формули винаходу). Цей плосними фігурами, також як і описом прикладів викокий пакетик своєю довгою стороною розташовунання, межі винаходу визначаються й формулою ється поперек найбільшої довжини захоплювальвинаходу. Наступний опис прикладів виконання ного елемента й у цьому напрямку фіксується на служить для роз'яснення й кращого розуміння визахоплювальному елементі. находу. Переважні розміри заварювального вузла наЗаварювальний вузол відповідно до винаходу дані в пункті 9 формули винаходу. Відповідно до позначений на кресленнях у цілому позицією 20 якого пакетик має в довжину 100-130мм і завширабо 120. Заварювальний вузол відповідно до вишки приблизно 50мм. Довжина захоплювального находу в загальному складається з захоплювальелемента становить приблизно 80мм, і ширина ного елемента 22 або 122 і укріпленого безпосеприблизно 54мм, при цьому перший кінець, що редньо на ній пакетика 21, що є плоским виступає від місця з'єднання пакетика з ділянкою пакетиком. Пакетик 21 зроблений з нейлонового захоплення, має в довжину приблизно 20мм, і друматеріалу й наповнений заварювальним матеріагий кінець - приблизно 60мм. лом, переважно вільно розташованими чайними В наступному переважному вдосконаленні вилистами. Пакетик 21 виготовляють шляхом нарінаходу (пункт 10 формули винаходу) передбачено, зання нескінченної трубкоподібної стрічки, зшищо в напрямку найбільшої довжини захоплювальвання одного краю пакетика 21 глухим швом 28, ного елемента приблизно посередині, по всій його наповнення заварювальним матеріалом і зшивандовжині проходить згин. Цей згин має перевагу, няпротилежного кінця глухим швом 29. Крапками яка полягає в тім, що заварювальний вузол відпов середній частині пакетика 21 позначається, що відно до винаходу може бути використаний для нейлоновий матеріал є пористим, для того щоб заварювання напою в склянці без загрози зісковзабезпечувати проникнення в пакетик заварювазування всього заварювального вузла усередину льної рідини, наприклад гарячої води. У такий спосклянки при заварюванні. До того ж захоплювальсіб гарантується, що заварювальний матеріал ний елемент заварювального вузла трохи сплюувійде в контакт з заварювальною рідиною, що щується уздовж цього згину, і при відхиленні від забезпечить приготування заварного напою. плоскої рівної форми утворює приблизно трикутЗахоплювальний елемент 22 або 122 виготовник у поперечному перерізі. Захоплювальний елеляють з плоского матеріалу, зокрема з тонкого мент своєю більш довгою ділянкою звисає через картону. край склянки. Через зігнуту форму захоплювальНа фіг. 4 зображена заготівка для першого ваний елемент підходить краще для круглого зовніріанта виконання захоплювального елемента 22. шнього краю склянки й не може легко зміститися. Необхідно відзначити, що позначена позицією 25 Подальші переваги й ознаки винаходу предлінія згину розташовується поперек захоплювальставлені в нижченаведеному описі одного прикланого елемента 22, при цьому по обидва боки від да виконання з використанням доданих фігур. На лінії згину 25 передбачені борозенки 26 і 27. Для фігурах показано: з'єднання захоплювального елемента 22 з пакетиФіг. 1 - вигляд з першого боку першого прикком 21 на зовнішній стороні заготівлі захоплювалада виконання заварювального вузла відповідно льного елемента 22 в області між лінією згину 25 і до винаходу. борозенками 27 і 27 наноситься клей. Потім пакеФіг. 2 - вигляд з протилежного боку заварюватик 21 одним своїм поперечним краєм на одному з льного вузла відповідно до винаходу, зображеного кінців накладається на лінію згину, заготівля перена фіг. 1. гинається уздовж лінії згину 25 і укладається на Фіг. 3 - вигляд пакетика заварювального вузла пакетик 21. У такий спосіб пакетик 21 приклеюєтьвідповідно до винаходу. ся до захоплювального елемента 22. Фіг. 4 - вигляд заготівки для захоплювального На фіг. 8 показане альтернативне виконання елемента відповідно до першого прикладу викозахоплювального елемента 122. Він також має нання заварювального вузла відповідно до виназгин 125, що йде поперек захоплювального елеходу. мента 122. У цьому прикладі виконання не передФіг. 5а-5з - переважне застосування заварюбачені борозенки, що відповідають борозенкам 26 вального вузла відповідно до винаходу в поєднані 27 для варіанта виконання, наведеного на фіг. 4. ні з однією спеціально розробленою кришкою для Замість цього передбачений згин 128, що йде узодноразових питних стаканчиків. довж (у напрямку довжини) захоплювального елеФіг. 6 - порівнянний з показаним на фіг. 1 друмента 122. Цей згин іде перпендикулярно до лінії гий приклад виконання заварювального вузла відпершого згину 125 і розташовується приблизно повідно до винаходу. посередині захоплювального елемента 122, якщо Фіг. 7 - порівнянне з показаним на фіг. 2 зодивитися в напрямку його ширини. Згин 128 можна браження прикладу виконання заварювального бачити й на фіг. 6 і 7, на яких представлений приквузла, зображеного на фіг. 6. лад виконання захоплювального елемента 122, Фіг. 8 - порівнянний з показаним на фіг. 4 винаведений на фіг. 8. Згин 128 служить для кращогляд заготівки для захоплювального елемента го утримання заварювального вузла відповідно до 7 91045 8 винаходу при заварюванні напою в склянці або основної пластини 2. Між основною пластиною 2 і іншій ємності. Тоді захоплювальний елемент 122 захисним покриттям 3 утворюється прийомний перегинається уздовж згину 128 і стає «кутовим». простір 5, обмежений по периметру бічною стінкою У такім положенні, коли він для утримання пакети4. Приблизно в середині основної пластини 2 є по ка 21 підвішений на край склянки, захоплювальний суті прямокутний отвір 6, а в захисному покритті 3, елемент краще підходить до зовнішньої форми відповідно, між захисним покриттям 3 і краєм крисклянки або іншої ємності, і не має тенденції до шки 1 передбачений в близькій до краю області зісковзування усередину склянки, коли вміст пакещілиноподібний отвір 7. Цей щілиноподібний отвір тика 21 залито заварювальною рідиною. 7 перекритий клапаном 13 захисного покриття 3. В З'єднання пакетика 21 з захоплювальним елеосновній пластині 2 кришки в області, що лежить ментом 122 здійснюється аналогічно до того, як це навпроти щілиноподібного отвору 7, знаходиться надано в описі приклада виконання, наведеного на опора 10. фіг. 1, 2 і 4. Тут також при перегинанні одного кінця Заварювальний вузол 20 або 120 відповідно захоплювального елемента уздовж лінії згину 125 до винаходу пристосований зокрема для того, щоб утворюється область перекриття, у яку одним кінвикористатися разом з такою кришкою 1 при вулицем вклеюється пакетик 21. чній торгівлі й забезпечувати можливість швидкого Як зокрема показано на фіг. 1 і 2, а також 6 і 7, приготування щодо дорогих заварних напоїв, зокзахоплювальний елемент 22 або 122 ширше, ніж рема чаю. Для цього спочатку заварювальний вупакетик 21, при цьому пакетик 21 розташовується зол 20 або 120 відповідно до винаходу заправляпосередині захоплювального елемента 22 або 122 ється в кришку 1. Це представлено на фіг. 5а й 5b. так, що захоплювальний елемент 22 або 122 на Заварювальний вузол вводиться через отвір 6 в однакову ширину виступає по обидва боки пакетиосновній пластині 2 кришки 1 ділянкою 23 або 123 ка 21. За рахунок такого розташування при з'єдзахоплення вперед, так що ділянка захоплення 23 нанні пакетика 21 з захоплювальним елементом виходить через щілиноподібний отвір 7. Ділянка 23 22 або 122 досягається, щонайменше, у цих виабо 123 захоплення й, тим самим, захоплювальступаючих областях захоплювального елемента ний елемент 22 або 122 витягаються через щіли22 або 122 безпосереднє приклеювання обох поноподібний отвір 7 настільки далеко, щоб опорна верхонь, що знаходяться одна на іншій, захоплюділянка 24 або 124 могла бути вилучений через вального елемента 22 або 122, що надає з'єднанотвір 6 у прийомному просторі 5 кришки 1. Потім ню додаткову міцність. захоплювальний елемент 22 або 122 відкидається Відповідно до вищеописаного з'єднання між й засувається назад у прийомний простір до тих пакетиком 21 і захоплювальним елементом 22 або пір, поки опорна ділянка 24 або 124 захоплюваль122 з обох боків від місця з'єднання між пакетиком ного елемента 22 або 122 не ляже на опору 10. 21 і захоплювальним елементом 22 або 122 утвоТому що кришка 1 у цілому має круглу форму, і рюються ділянки, одна з яких, більш коротка діляопора 10 має зовнішній контур у вигляді частини нка 23 або 123 захоплення, утворюється при переокружності, опорна ділянка 24 або 124, як це було гинанні захоплювального елемента 22 або 122 вже сказане, обладнана закругленим зовнішнім уздовж лінії згину 25 або 125 і тому має подвійну краєм. товщину картонного матеріалу, а інша ділянка є На фіг. 5b представлене положення, у якому опорною ділянкою 24 або 124. Опорна ділянка 24 заварювальний вузол 20 або 120 відповідно до або 124 має закруглений кінець, причому далі бувинаходу в стані, коли кришка 1, відповідно, блок дуть розглянуті передумови цього закруглення. кришки 1 з заварювальним вузлом 20 або 120, Пакетик 21 розташовується не по середині занакриває питну склянку, наповнений заварювальхоплювального елемента 22 або 122, тому що діною рідиною, попадає в заварювальну рідину й лянка 23 або 123 захоплення й опорну ділянку 24 забезпечує приготування заварного напою. або 124 мають різну довжину. У прикладах викоПісля закінчення встановленого часу викориснання довжина ділянки 23 або 123 захоплення до тання пакетик 21 заварювального вузла 20 або місця кріплення пакетика 21 становить приблизно 120 видаляють з заварювальної рідини. Це може 20мм, а довжина опорної ділянки 24 або 124 ставідбуватися у випадку комбінації заварювального новить відповідно близько 60мм. У такий спосіб вузла 20 або 120 з кришкою 1 відповідно до винамісце кріплення пакетика 21 ділить захоплювальходу так, як представлено на фіг. 5с. Після закінний елемент 22 або 122 у відношенні приблизно чення часу використання захоплювальний еле1:3. Пакетик 21 у наведеному прикладі виконання мент 22 або 122 витягається за ділянку 23 або 123 має ширину близько 50мм, а ширина захоплювазахоплення в напрямку, показаному стрілкою на льного елемента 22 становить близько 54мм. При фіг. 5с. За рахунок цього пакетик 21 витягається з цьому захоплювальний елемент 22 виступає празаварювальної рідини й через отвір 6 втягується в воруч і ліворуч від обох країв пакетика 21 приблиприйомний простір 5. При цьому пакетик 21 здавзно на 2мм. Довжина пакетика становить приблизлюється між основною пластиною 2 і опорною діно 110мм. лянкою 24 або 124 захоплювального елемента 22 На фіг. 5а-5с представлене переважне застоабо 122 і «вижимається». Якщо ділянка 23 або 123 сування заварювального вузла відповідно до визахоплення захоплювального елемента 22 або 122 находу разом з кришкою 1 для одноразового питмаксимально витягнуть назовні через щілиноподіного стаканчика. бний отвір 7, то пакетик 1 заварювального вузла Кришка 1 має основну пластину 2, що опира20 або 120 розміщається повністю в прийомному ється на стінки питної склянки у випадку застосупросторі 5 і більше не знаходиться в контакті з вання, і захисну кришку 3, розташовану зверху заварювальною рідиною в питній склянці. У такий 9 91045 спосіб виключається подальший вплив заварювального матеріалу, що знаходиться в пакетику, на заварювальну рідину. За рахунок цього вдається уникнути випадків, коли при занадто довгому заварюванні чайний напій у питній склянці виходить надлишково гірким. Заварювальний вузол відповідно до винаходу не обмежується наведеними на фіг. 5а-5с прикладами застосування в поєднанні з кришкою 1, він може бути використаний для приготування заварних напоїв у ємностях без всякої спеціальної кришки. Для цього найбільше підходить зокрема заварювальний вузол згідно з фіг. 6-8. Позиції для посилання на кресленнях 1 Кришка 2 Основна пластина 3 Захисне покриття 10 4 Бічна стінка 5 Прийомний простір 6 Отвір 7 Отвір 10 Опора 13 Клапан 20; 120 Заварювальний вузол 21 Пакетик 22; 122 Захоплювальний елемент 23; 123 Ділянка захоплення 24; 124 Опорна ділянка 25; 125 Згин 26 Борозенка 27 Борозенка 28 Глухий шов 29 Глухий шов 128 Згин 11 91045 12 13 Комп’ютерна верстка А. Крулевський 91045 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
