Закупорювальний пристрій для пляшок, що містять дорогі напої, зі свідченням його порушення

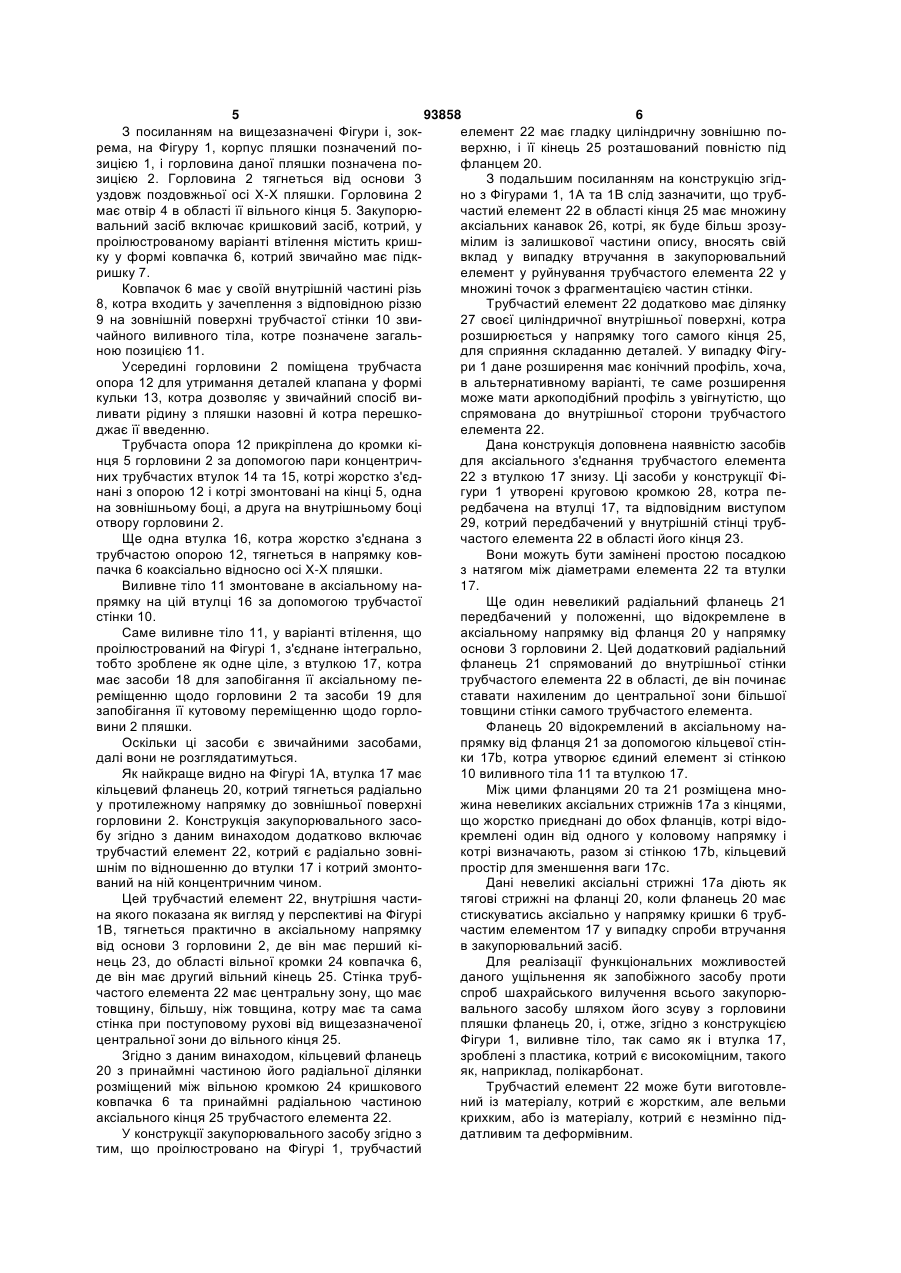

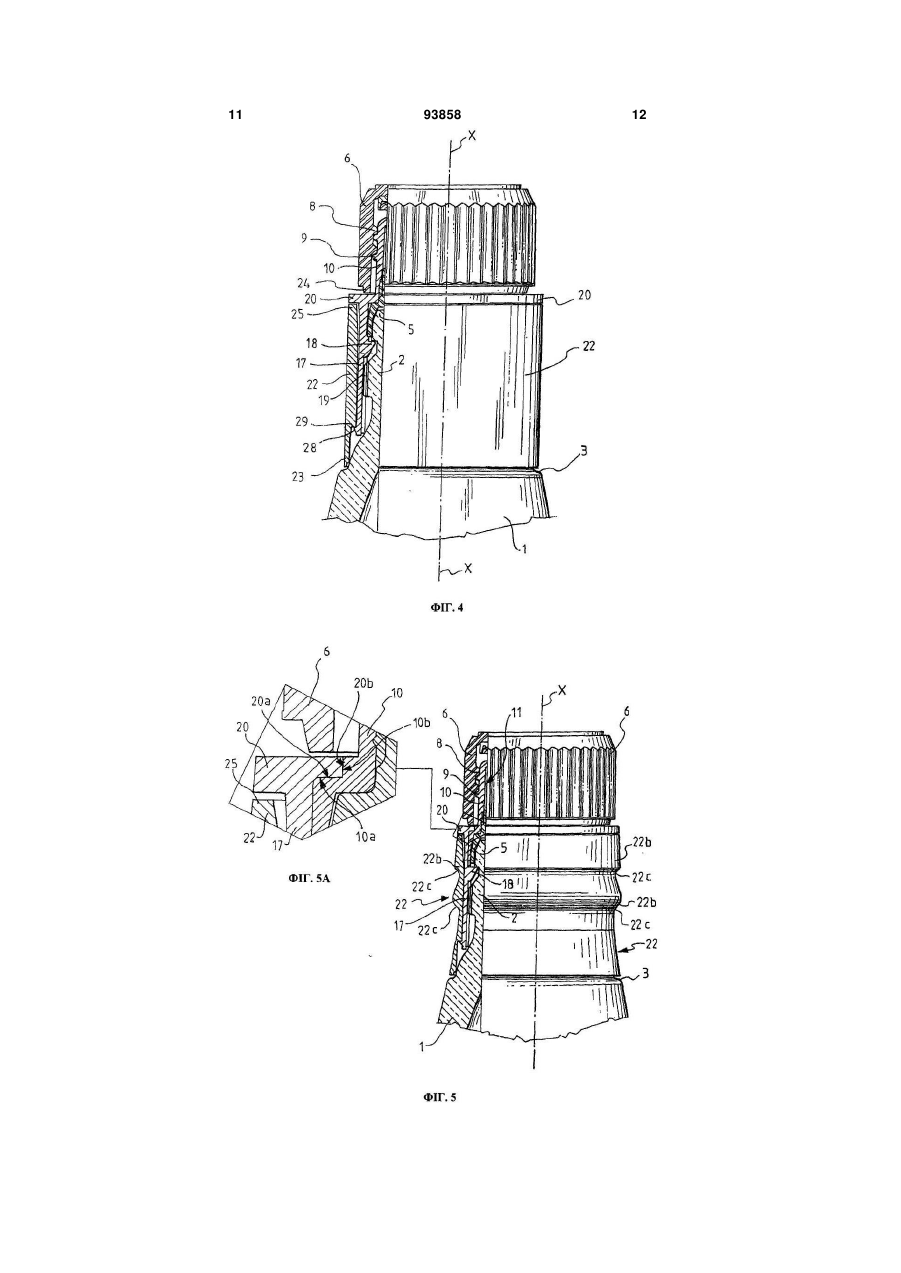

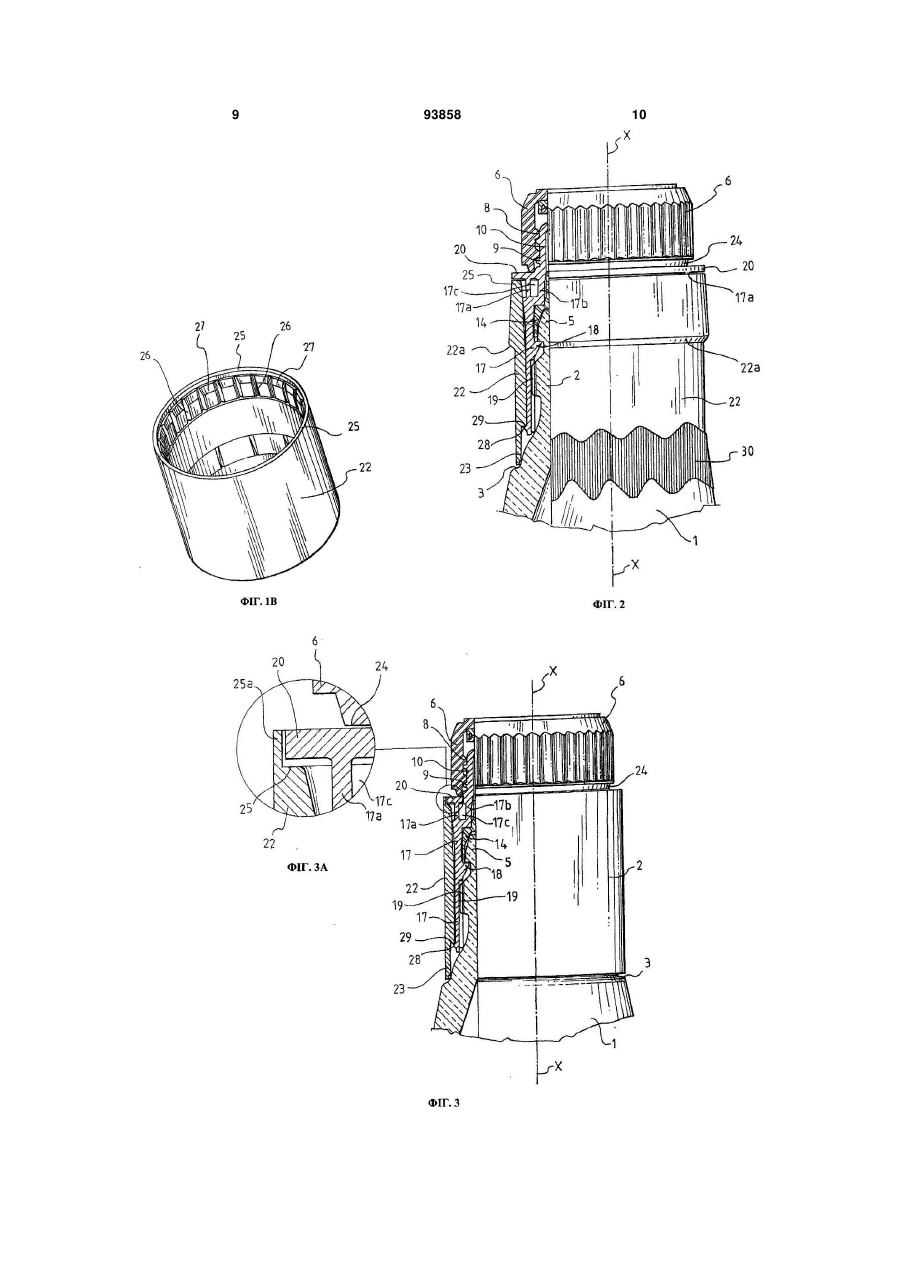

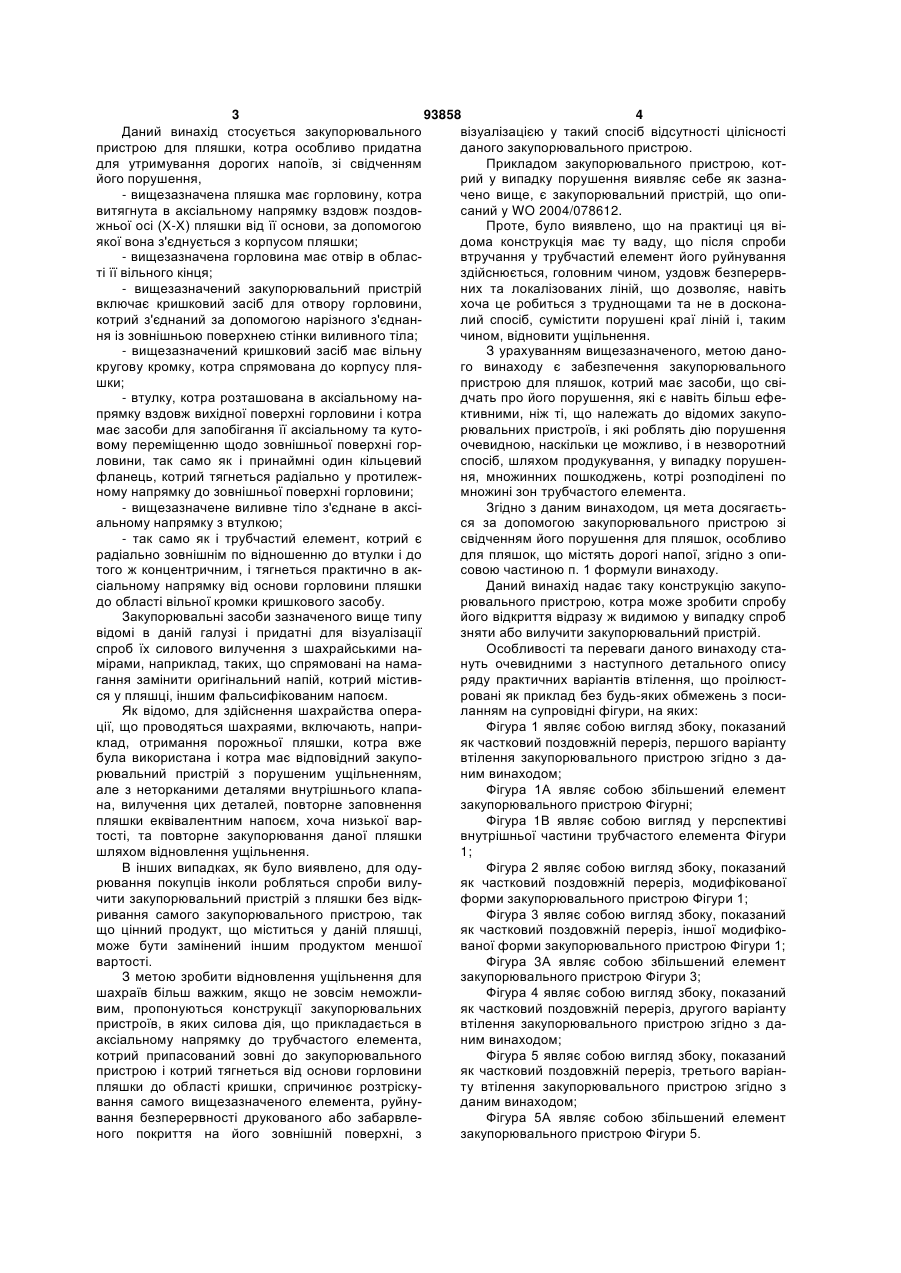

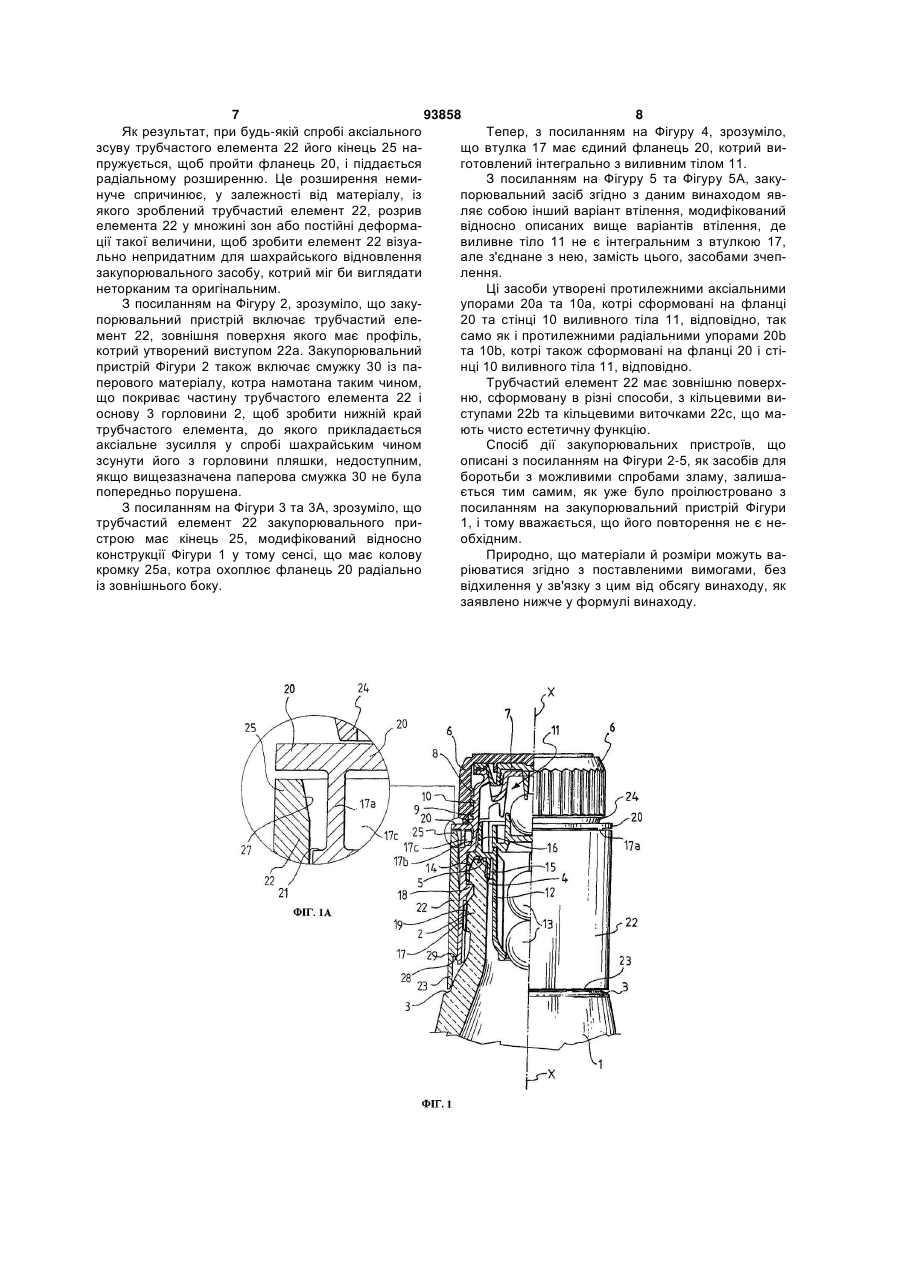

1. Закупорювальний пристрій зі свідченням його порушення для пляшки (1), зокрема, придатної для зберігання дорогих напоїв, що має горловину (2), що простягається вздовж поздовжньої осі (Х-Х) пляшки від її основи (3), приєднану до корпусу пляшки; де горловина (2) має отвір (4) в області її вільного кінця (5); причому закупорювальний пристрій включає кришковий засіб (6) для отвору (4) горловини (2), приєднаний за допомогою різьбового з'єднання (8, 9) до зовнішньої поверхні стінки (10) виливного тіла (11); де кришковий засіб (6) має вільну кругову кромку (24), спрямовану до корпусу (1) пляшки; втулку (17), розташовану по осі вздовж зовнішньої поверхні горловини (2), приєднану в осьовому напрямку до виливного тіла (11), де втулка (17) має засоби (18, 19) для запобігання її осьовому та кутовому переміщенню щодо зовнішньої поверхні горловини (2), та принаймні один кільцевий фланець (20), що проходить радіально у протилежному напрямку до зовнішньої поверхні горловини (2) та має принаймні одну частину своєї радіальної ділянки, що розміщена між вільною кромкою (24) кришкового засобу (6) та принаймні однією радіальною частиною протилежного осьового кінця (25) трубчастого елемента (22), розташованого радіально зовні від втулки (17), концентричного з нею, та що проходить по осі, значною мірою, від основи (3) горловини (2) пляшки до області вільної кромки (24) кришкового 2 (19) 1 3 93858 4 Даний винахід стосується закупорювального візуалізацією у такий спосіб відсутності цілісності пристрою для пляшки, котра особливо придатна даного закупорювального пристрою. для утримування дорогих напоїв, зі свідченням Прикладом закупорювального пристрою, котйого порушення, рий у випадку порушення виявляє себе як зазна- вищезазначена пляшка має горловину, котра чено вище, є закупорювальний пристрій, що опивитягнута в аксіальному напрямку вздовж поздовсаний y WO 2004/078612. жньої осі (Х-Х) пляшки від її основи, за допомогою Проте, було виявлено, що на практиці ця віякої вона з'єднується з корпусом пляшки; дома конструкція має ту ваду, що після спроби - вищезазначена горловина має отвір в обласвтручання у трубчастий елемент його руйнування ті її вільного кінця; здійснюється, головним чином, уздовж безперерв- вищезазначений закупорювальний пристрій них та локалізованих ліній, що дозволяє, навіть включає кришковий засіб для отвору горловини, хоча це робиться з труднощами та не в досконакотрий з'єднаний за допомогою нарізного з'єднанлий спосіб, сумістити порушені краї ліній і, таким ня із зовнішньою поверхнею стінки виливного тіла; чином, відновити ущільнення. - вищезазначений кришковий засіб має вільну З урахуванням вищезазначеного, метою данокругову кромку, котра спрямована до корпусу пляго винаходу є забезпечення закупорювального шки; пристрою для пляшок, котрий має засоби, що сві- втулку, котра розташована в аксіальному надчать про його порушення, які є навіть більш ефепрямку вздовж вихідної поверхні горловини і котра ктивними, ніж ті, що належать до відомих закупомає засоби для запобігання її аксіальному та куторювальних пристроїв, і які роблять дію порушення вому переміщенню щодо зовнішньої поверхні горочевидною, наскільки це можливо, і в незворотний ловини, так само як і принаймні один кільцевий спосіб, шляхом продукування, у випадку порушенфланець, котрий тягнеться радіально у протилежня, множинних пошкоджень, котрі розподілені по ному напрямку до зовнішньої поверхні горловини; множині зон трубчастого елемента. - вищезазначене виливне тіло з'єднане в аксіЗгідно з даним винаходом, ця мета досягаєтьальному напрямку з втулкою; ся за допомогою закупорювального пристрою зі - так само як і трубчастий елемент, котрий є свідченням його порушення для пляшок, особливо радіально зовнішнім по відношенню до втулки і до для пляшок, що містять дорогі напої, згідно з опитого ж концентричним, і тягнеться практично в аксовою частиною п. 1 формули винаходу. сіальному напрямку від основи горловини пляшки Даний винахід надає таку конструкцію закуподо області вільної кромки кришкового засобу. рювального пристрою, котра може зробити спробу Закупорювальні засоби зазначеного вище типу його відкриття відразу ж видимою у випадку спроб відомі в даній галузі і придатні для візуалізації зняти або вилучити закупорювальний пристрій. спроб їх силового вилучення з шахрайськими наОсобливості та переваги даного винаходу стамірами, наприклад, таких, що спрямовані на намануть очевидними з наступного детального опису гання замінити оригінальний напій, котрий містивряду практичних варіантів втілення, що проілюстся у пляшці, іншим фальсифікованим напоєм. ровані як приклад без будь-яких обмежень з посиЯк відомо, для здійснення шахрайства операланням на супровідні фігури, на яких: ції, що проводяться шахраями, включають, наприФігура 1 являє собою вигляд збоку, показаний клад, отримання порожньої пляшки, котра вже як частковий поздовжній переріз, першого варіанту була використана і котра має відповідний закуповтілення закупорювального пристрою згідно з дарювальний пристрій з порушеним ущільненням, ним винаходом; але з неторканими деталями внутрішнього клапаФігура 1А являє собою збільшений елемент на, вилучення цих деталей, повторне заповнення закупорювального пристрою Фігурні; пляшки еквівалентним напоєм, хоча низької варФігура 1В являє собою вигляд у перспективі тості, та повторне закупорювання даної пляшки внутрішньої частини трубчастого елемента Фігури шляхом відновлення ущільнення. 1; В інших випадках, як було виявлено, для одуФігура 2 являє собою вигляд збоку, показаний рювання покупців інколи робляться спроби вилуяк частковий поздовжній переріз, модифікованої чити закупорювальний пристрій з пляшки без відкформи закупорювального пристрою Фігури 1; ривання самого закупорювального пристрою, так Фігура 3 являє собою вигляд збоку, показаний що цінний продукт, що міститься у даній пляшці, як частковий поздовжній переріз, іншої модифікоможе бути замінений іншим продуктом меншої ваної форми закупорювального пристрою Фігури 1; вартості. Фігура 3А являє собою збільшений елемент З метою зробити відновлення ущільнення для закупорювального пристрою Фігури 3; шахраїв більш важким, якщо не зовсім неможлиФігура 4 являє собою вигляд збоку, показаний вим, пропонуються конструкції закупорювальних як частковий поздовжній переріз, другого варіанту пристроїв, в яких силова дія, що прикладається в втілення закупорювального пристрою згідно з дааксіальному напрямку до трубчастого елемента, ним винаходом; котрий припасований зовні до закупорювального Фігура 5 являє собою вигляд збоку, показаний пристрою і котрий тягнеться від основи горловини як частковий поздовжній переріз, третього варіанпляшки до області кришки, спричинює розтріскуту втілення закупорювального пристрою згідно з вання самого вищезазначеного елемента, руйнуданим винаходом; вання безперервності друкованого або забарвлеФігура 5А являє собою збільшений елемент ного покриття на його зовнішній поверхні, з закупорювального пристрою Фігури 5. 5 93858 6 З посиланням на вищезазначені Фігури і, зокелемент 22 має гладку циліндричну зовнішню порема, на Фігуру 1, корпус пляшки позначений поверхню, і її кінець 25 розташований повністю під зицією 1, і горловина даної пляшки позначена пофланцем 20. зицією 2. Горловина 2 тягнеться від основи 3 З подальшим посиланням на конструкцію згідуздовж поздовжньої осі Х-Х пляшки. Горловина 2 но з Фігурами 1, 1А та 1В слід зазначити, що трубмає отвір 4 в області її вільного кінця 5. Закупорючастий елемент 22 в області кінця 25 має множину вальний засіб включає кришковий засіб, котрий, у аксіальних канавок 26, котрі, як буде більш зрозупроілюстрованому варіанті втілення містить кришмілим із залишкової частини опису, вносять свій ку у формі ковпачка 6, котрий звичайно має підквклад у випадку втручання в закупорювальний ришку 7. елемент у руйнування трубчастого елемента 22 у Ковпачок 6 має у своїй внутрішній частині різь множині точок з фрагментацією частин стінки. 8, котра входить у зачеплення з відповідною різзю Трубчастий елемент 22 додатково має ділянку 9 на зовнішній поверхні трубчастої стінки 10 зви27 своєї циліндричної внутрішньої поверхні, котра чайного виливного тіла, котре позначене загальрозширюється у напрямку того самого кінця 25, ною позицією 11. для сприяння складанню деталей. У випадку ФігуУсередині горловини 2 поміщена трубчаста ри 1 дане розширення має конічний профіль, хоча, опора 12 для утримання деталей клапана у формі в альтернативному варіанті, те саме розширення кульки 13, котра дозволяє у звичайний спосіб виможе мати аркоподібний профіль з увігнутістю, що ливати рідину з пляшки назовні й котра перешкоспрямована до внутрішньої сторони трубчастого джає її введенню. елемента 22. Трубчаста опора 12 прикріплена до кромки кіДана конструкція доповнена наявністю засобів нця 5 горловини 2 за допомогою пари концентричдля аксіального з'єднання трубчастого елемента них трубчастих втулок 14 та 15, котрі жорстко з'єд22 з втулкою 17 знизу. Ці засоби у конструкції Фінані з опорою 12 і котрі змонтовані на кінці 5, одна гури 1 утворені круговою кромкою 28, котра пена зовнішньому боці, а друга на внутрішньому боці редбачена на втулці 17, та відповідним виступом отвору горловини 2. 29, котрий передбачений у внутрішній стінці трубЩе одна втулка 16, котра жорстко з'єднана з частого елемента 22 в області його кінця 23. трубчастою опорою 12, тягнеться в напрямку ковВони можуть бути замінені простою посадкою пачка 6 коаксіально відносно осі Х-Х пляшки. з натягом між діаметрами елемента 22 та втулки Виливне тіло 11 змонтоване в аксіальному на17. прямку на цій втулці 16 за допомогою трубчастої Ще один невеликий радіальний фланець 21 стінки 10. передбачений у положенні, що відокремлене в Саме виливне тіло 11, у варіанті втілення, що аксіальному напрямку від фланця 20 у напрямку проілюстрований на Фігурі 1, з'єднане інтегрально, основи 3 горловини 2. Цей додатковий радіальний тобто зроблене як одне ціле, з втулкою 17, котра фланець 21 спрямований до внутрішньої стінки має засоби 18 для запобігання її аксіальному петрубчастого елемента 22 в області, де він починає реміщенню щодо горловини 2 та засоби 19 для ставати нахиленим до центральної зони більшої запобігання її кутовому переміщенню щодо горлотовщини стінки самого трубчастого елемента. вини 2 пляшки. Фланець 20 відокремлений в аксіальному наОскільки ці засоби є звичайними засобами, прямку від фланця 21 за допомогою кільцевої стіндалі вони не розглядатимуться. ки 17b, котра утворює єдиний елемент зі стінкою Як найкраще видно на Фігурі 1А, втулка 17 має 10 виливного тіла 11 та втулкою 17. кільцевий фланець 20, котрий тягнеться радіально Між цими фланцями 20 та 21 розміщена мноу протилежному напрямку до зовнішньої поверхні жина невеликих аксіальних стрижнів 17а з кінцями, горловини 2. Конструкція закупорювального засощо жорстко приєднані до обох фланців, котрі відобу згідно з даним винаходом додатково включає кремлені один від одного у коловому напрямку і трубчастий елемент 22, котрий є радіально зовнікотрі визначають, разом зі стінкою 17b, кільцевий шнім по відношенню до втулки 17 і котрий змонтопростір для зменшення ваги 17с. ваний на ній концентричним чином. Дані невеликі аксіальні стрижні 17а діють як Цей трубчастий елемент 22, внутрішня частитягові стрижні на фланці 20, коли фланець 20 має на якого показана як вигляд у перспективі на Фігурі стискуватись аксіально у напрямку кришки 6 труб1В, тягнеться практично в аксіальному напрямку частим елементом 17 у випадку спроби втручання від основи 3 горловини 2, де він має перший ків закупорювальний засіб. нець 23, до області вільної кромки 24 ковпачка 6, Для реалізації функціональних можливостей де він має другий вільний кінець 25. Стінка трубданого ущільнення як запобіжного засобу проти частого елемента 22 має центральну зону, що має спроб шахрайського вилучення всього закупорютовщину, більшу, ніж товщина, котру має та сама вального засобу шляхом його зсуву з горловини стінка при поступовому рухові від вищезазначеної пляшки фланець 20, і, отже, згідно з конструкцією центральної зони до вільного кінця 25. Фігури 1, виливне тіло, так само як і втулка 17, Згідно з даним винаходом, кільцевий фланець зроблені з пластика, котрий є високоміцним, такого 20 з принаймні частиною його радіальної ділянки як, наприклад, полікарбонат. розміщений між вільною кромкою 24 кришкового Трубчастий елемент 22 може бути виготовлековпачка 6 та принаймні радіальною частиною ний із матеріалу, котрий є жорстким, але вельми аксіального кінця 25 трубчастого елемента 22. крихким, або із матеріалу, котрий є незмінно підУ конструкції закупорювального засобу згідно з датливим та деформівним. тим, що проілюстровано на Фігурі 1, трубчастий 7 93858 8 Як результат, при будь-якій спробі аксіального Тепер, з посиланням на Фігуру 4, зрозуміло, зсуву трубчастого елемента 22 його кінець 25 нащо втулка 17 має єдиний фланець 20, котрий випружується, щоб пройти фланець 20, і піддається готовлений інтегрально з виливним тілом 11. радіальному розширенню. Це розширення немиЗ посиланням на Фігуру 5 та Фігуру 5А, закунуче спричинює, у залежності від матеріалу, із порювальний засіб згідно з даним винаходом явякого зроблений трубчастий елемент 22, розрив ляє собою інший варіант втілення, модифікований елемента 22 у множині зон або постійні деформавідносно описаних вище варіантів втілення, де ції такої величини, щоб зробити елемент 22 візуавиливне тіло 11 не є інтегральним з втулкою 17, льно непридатним для шахрайського відновлення але з'єднане з нею, замість цього, засобами зчепзакупорювального засобу, котрий міг би виглядати лення. неторканим та оригінальним. Ці засоби утворені протилежними аксіальними З посиланням на Фігуру 2, зрозуміло, що закуупорами 20а та 10а, котрі сформовані на фланці порювальний пристрій включає трубчастий еле20 та стінці 10 виливного тіла 11, відповідно, так мент 22, зовнішня поверхня якого має профіль, само як і протилежними радіальними упорами 20b котрий утворений виступом 22а. Закупорювальний та 10b, котрі також сформовані на фланці 20 і стіпристрій Фігури 2 також включає смужку 30 із панці 10 виливного тіла 11, відповідно. перового матеріалу, котра намотана таким чином, Трубчастий елемент 22 має зовнішню поверхщо покриває частину трубчастого елемента 22 і ню, сформовану в різні способи, з кільцевими виоснову 3 горловини 2, щоб зробити нижній край ступами 22b та кільцевими виточками 22с, що матрубчастого елемента, до якого прикладається ють чисто естетичну функцію. аксіальне зусилля у спробі шахрайським чином Спосіб дії закупорювальних пристроїв, що зсунути його з горловини пляшки, недоступним, описані з посиланням на Фігури 2-5, як засобів для якщо вищезазначена паперова смужка 30 не була боротьби з можливими спробами зламу, залишапопередньо порушена. ється тим самим, як уже було проілюстровано з З посиланням на Фігури 3 та 3А, зрозуміло, що посиланням на закупорювальний пристрій Фігури трубчастий елемент 22 закупорювального при1, і тому вважається, що його повторення не є нестрою має кінець 25, модифікований відносно обхідним. конструкції Фігури 1 у тому сенсі, що має колову Природно, що матеріали й розміри можуть вакромку 25а, котра охоплює фланець 20 радіально ріюватися згідно з поставленими вимогами, без із зовнішнього боку. відхилення у зв'язку з цим від обсягу винаходу, як заявлено нижче у формулі винаходу. 9 93858 10 11 93858 12 13 Комп’ютерна верстка М. Ломалова 93858 Підписне 14 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
