Пристосування для базування пристрою з обробки сідел клапанів

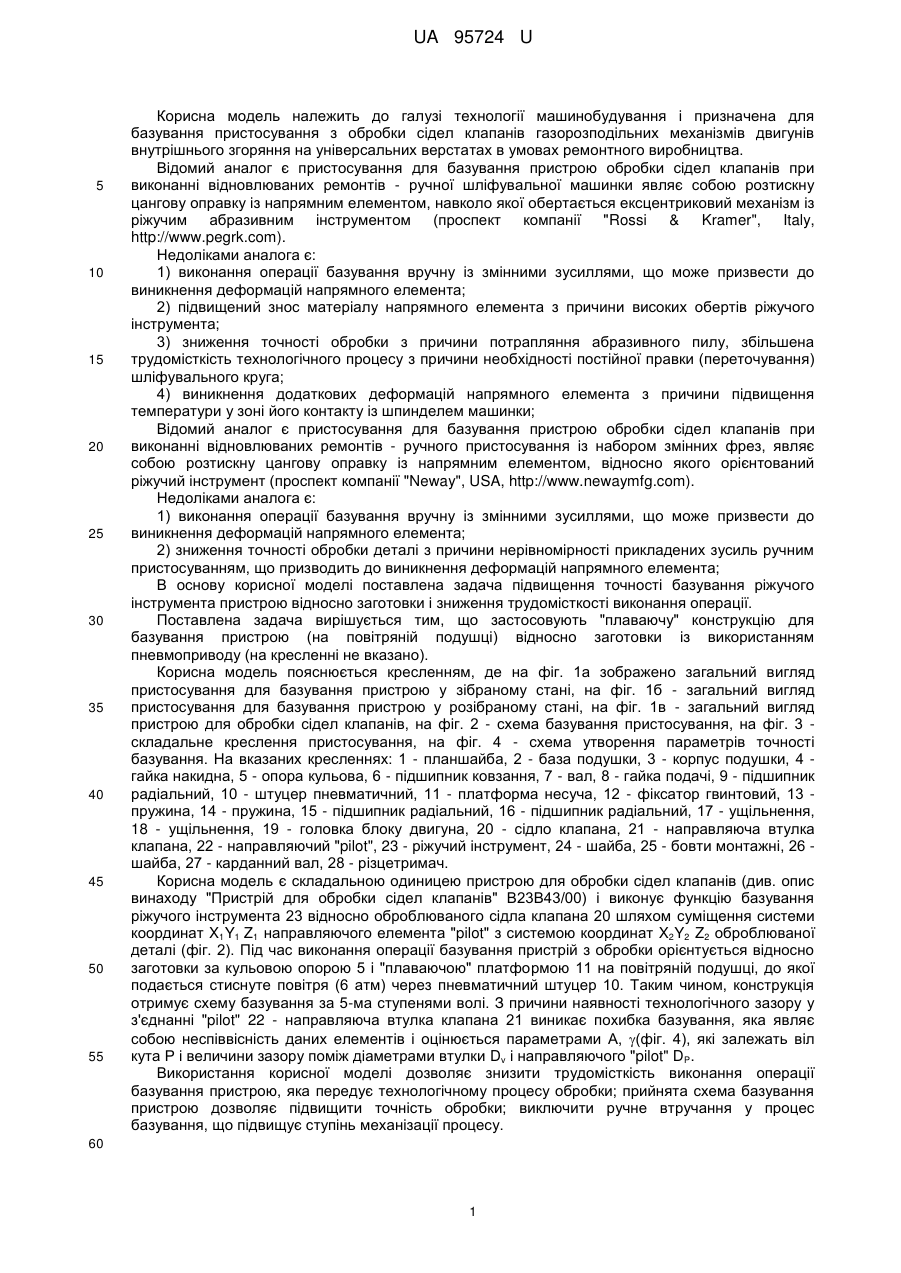

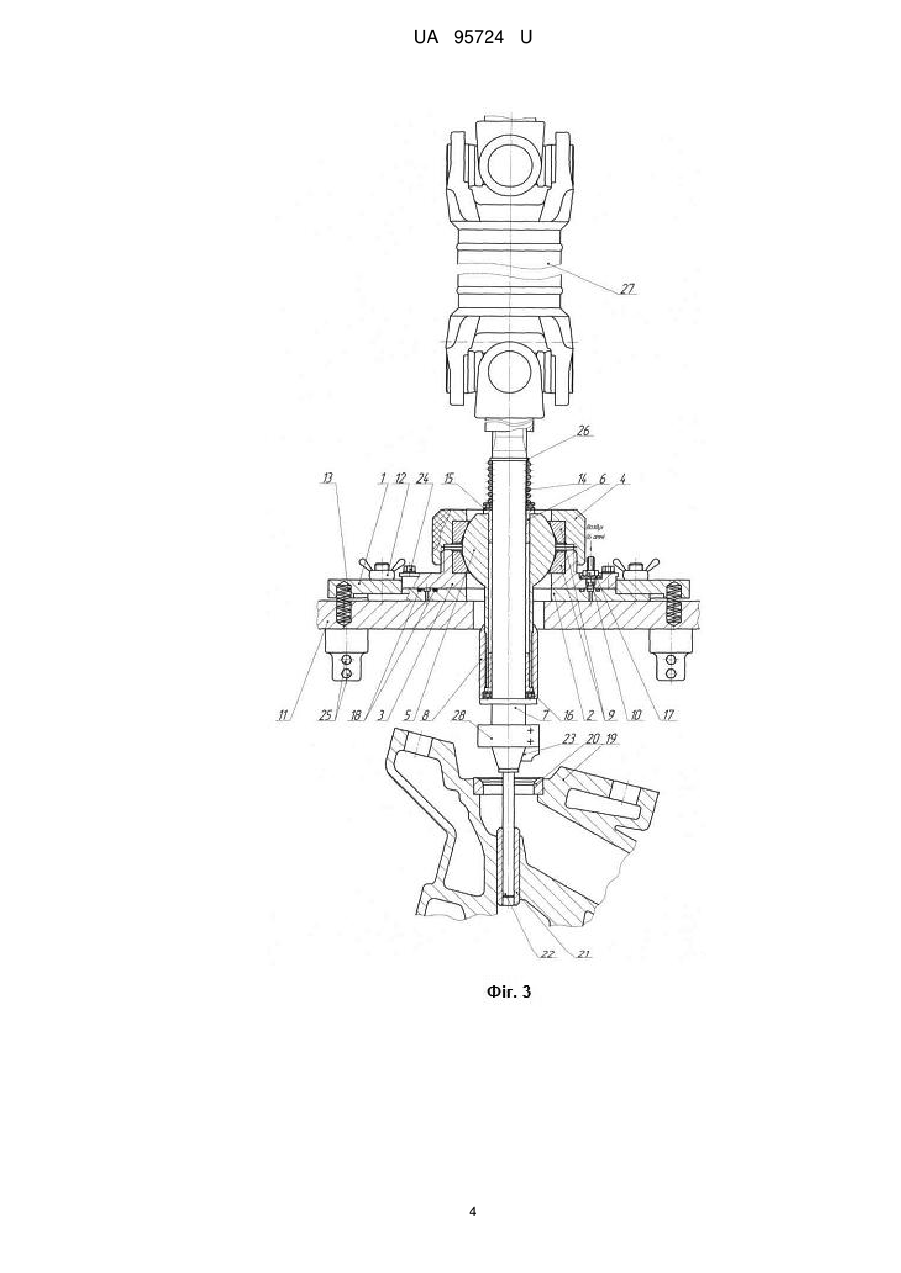

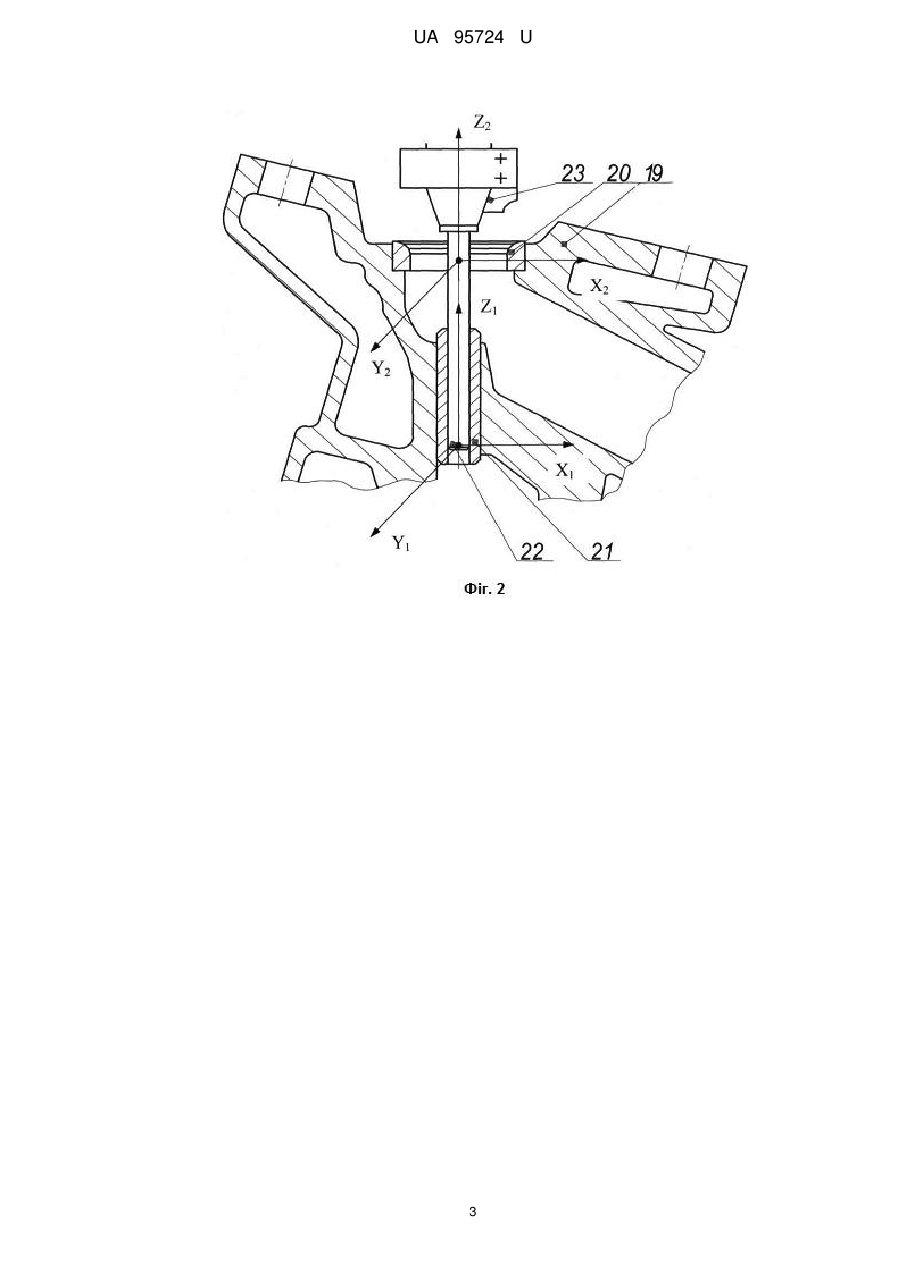

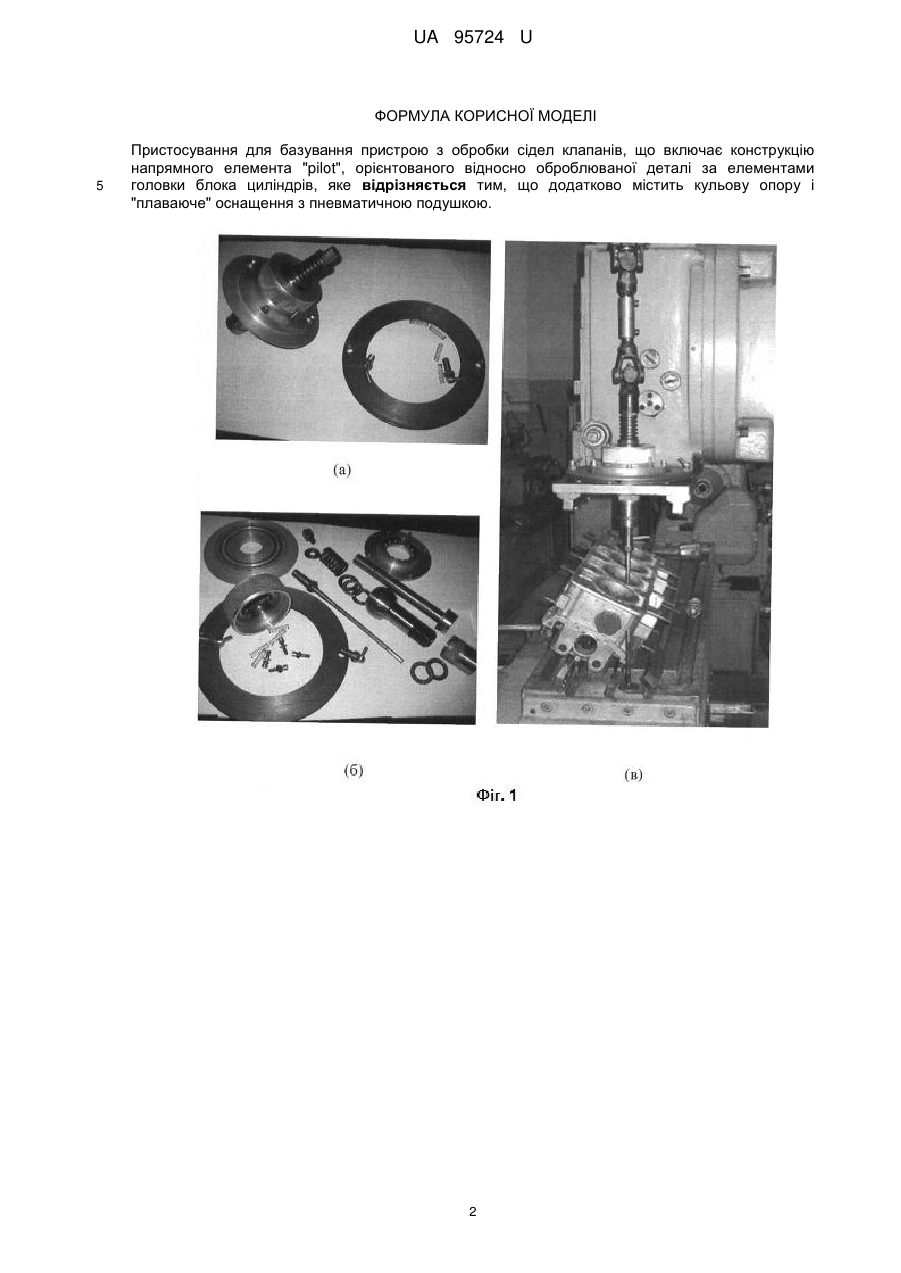

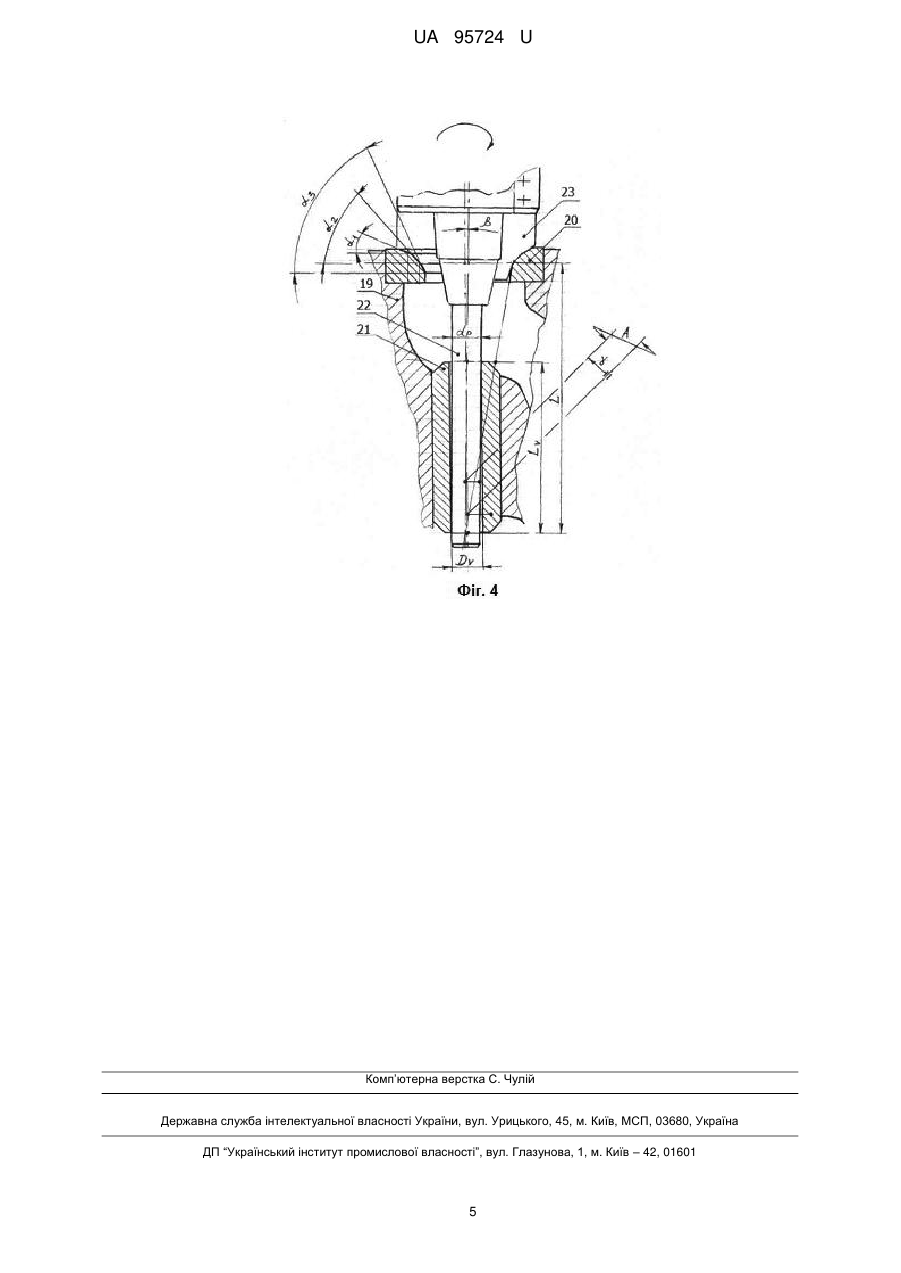

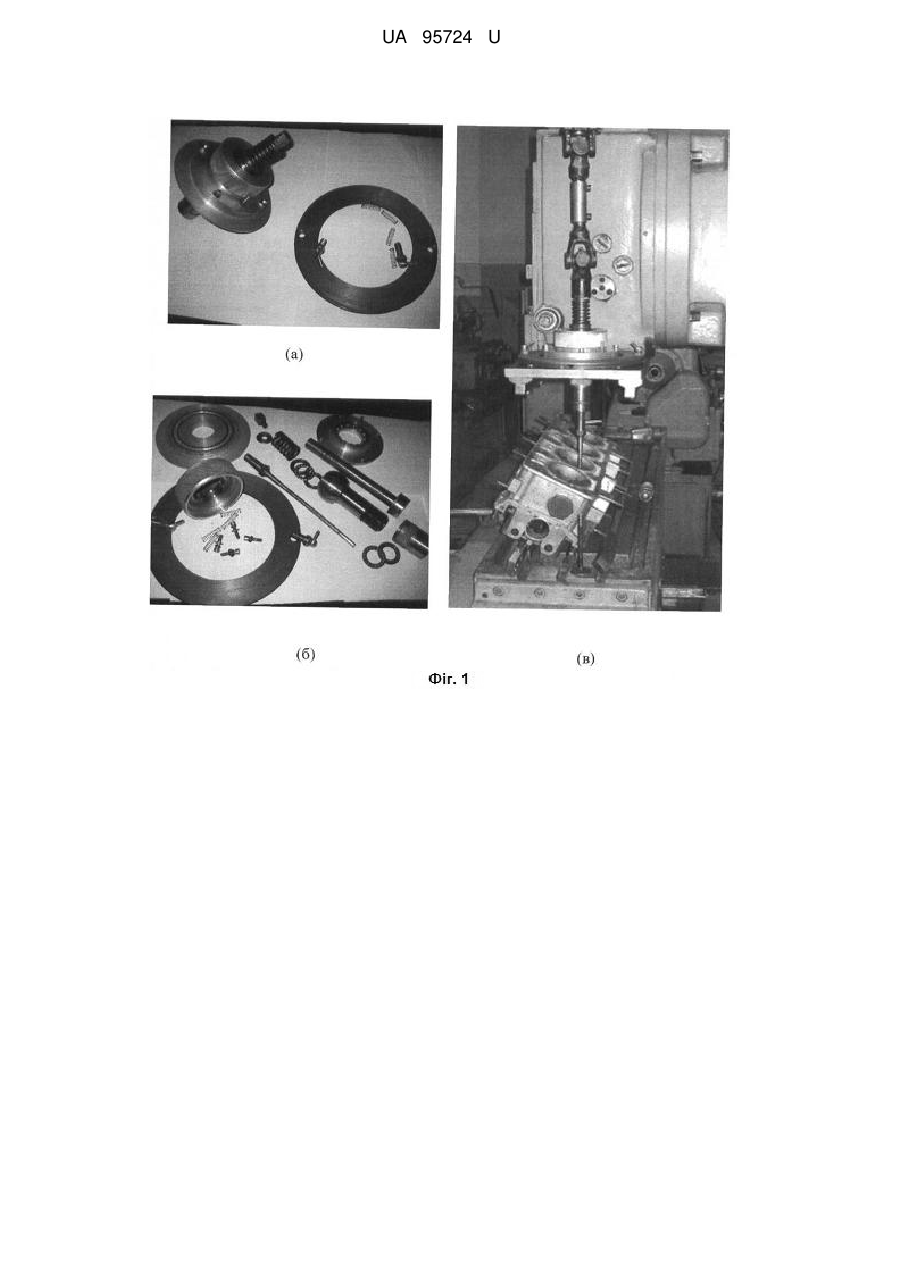

Реферат: UA 95724 U UA 95724 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі технології машинобудування і призначена для базування пристосування з обробки сідел клапанів газорозподільних механізмів двигунів внутрішнього згоряння на універсальних верстатах в умовах ремонтного виробництва. Відомий аналог є пристосування для базування пристрою обробки сідел клапанів при виконанні відновлюваних ремонтів - ручної шліфувальної машинки являє собою розтискну цангову оправку із напрямним елементом, навколо якої обертається ексцентриковий механізм із ріжучим абразивним інструментом (проспект компанії "Rossi & Kramer", Italy, http://www.pegrk.com). Недоліками аналога є: 1) виконання операції базування вручну із змінними зусиллями, що може призвести до виникнення деформацій напрямного елемента; 2) підвищений знос матеріалу напрямного елемента з причини високих обертів ріжучого інструмента; 3) зниження точності обробки з причини потрапляння абразивного пилу, збільшена трудомісткість технологічного процесу з причини необхідності постійної правки (переточування) шліфувального круга; 4) виникнення додаткових деформацій напрямного елемента з причини підвищення температури у зоні його контакту із шпинделем машинки; Відомий аналог є пристосування для базування пристрою обробки сідел клапанів при виконанні відновлюваних ремонтів - ручного пристосування із набором змінних фрез, являє собою розтискну цангову оправку із напрямним елементом, відносно якого орієнтований ріжучий інструмент (проспект компанії "Neway", USA, http://www.newaymfg.com). Недоліками аналога є: 1) виконання операції базування вручну із змінними зусиллями, що може призвести до виникнення деформацій напрямного елемента; 2) зниження точності обробки деталі з причини нерівномірності прикладених зусиль ручним пристосуванням, що призводить до виникнення деформацій напрямного елемента; В основу корисної моделі поставлена задача підвищення точності базування ріжучого інструмента пристрою відносно заготовки і зниження трудомісткості виконання операції. Поставлена задача вирішується тим, що застосовують "плаваючу" конструкцію для базування пристрою (на повітряній подушці) відносно заготовки із використанням пневмоприводу (на кресленні не вказано). Корисна модель пояснюється кресленням, де на фіг. 1а зображено загальний вигляд пристосування для базування пристрою у зібраному стані, на фіг. 1б - загальний вигляд пристосування для базування пристрою у розібраному стані, на фіг. 1в - загальний вигляд пристрою для обробки сідел клапанів, на фіг. 2 - схема базування пристосування, на фіг. 3 складальне креслення пристосування, на фіг. 4 - схема утворення параметрів точності базування. На вказаних кресленнях: 1 - планшайба, 2 - база подушки, 3 - корпус подушки, 4 гайка накидна, 5 - опора кульова, 6 - підшипник ковзання, 7 - вал, 8 - гайка подачі, 9 - підшипник радіальний, 10 - штуцер пневматичний, 11 - платформа несуча, 12 - фіксатор гвинтовий, 13 пружина, 14 - пружина, 15 - підшипник радіальний, 16 - підшипник радіальний, 17 - ущільнення, 18 - ущільнення, 19 - головка блоку двигуна, 20 - сідло клапана, 21 - направляюча втулка клапана, 22 - направляючий "pilot", 23 - ріжучий інструмент, 24 - шайба, 25 - бовти монтажні, 26 шайба, 27 - карданний вал, 28 - різцетримач. Корисна модель є складальною одиницею пристрою для обробки сідел клапанів (див. опис винаходу "Пристрій для обробки сідел клапанів" В23В43/00) і виконує функцію базування ріжучого інструмента 23 відносно оброблюваного сідла клапана 20 шляхом суміщення системи координат X1Y1 Z1 направляючого елемента "pilot" з системою координат X2Y2 Z2 оброблюваної деталі (фіг. 2). Під час виконання операції базування пристрій з обробки орієнтується відносно заготовки за кульовою опорою 5 і "плаваючою" платформою 11 на повітряній подушці, до якої подається стиснуте повітря (6 атм) через пневматичний штуцер 10. Таким чином, конструкція отримує схему базування за 5-ма ступенями волі. З причини наявності технологічного зазору у з'єднанні "pilot" 22 - направляюча втулка клапана 21 виникає похибка базування, яка являє собою неспіввісність даних елементів і оцінюється параметрами А, (фіг. 4), які залежать віл кута Р і величини зазору поміж діаметрами втулки Dv і направляючого "pilot" DP. Використання корисної моделі дозволяє знизити трудомісткість виконання операції базування пристрою, яка передує технологічному процесу обробки; прийнята схема базування пристрою дозволяє підвищити точність обробки; виключити ручне втручання у процес базування, що підвищує ступінь механізації процесу. 60 1 UA 95724 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристосування для базування пристрою з обробки сідел клапанів, що включає конструкцію напрямного елемента "pilot", орієнтованого відносно оброблюваної деталі за елементами головки блока циліндрів, яке відрізняється тим, що додатково містить кульову опору і "плаваюче" оснащення з пневматичною подушкою. 2 UA 95724 U 3 UA 95724 U 4 UA 95724 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
