Протиугінний фіксуючий пристрій для кріплення колеса до маточини автомобіля

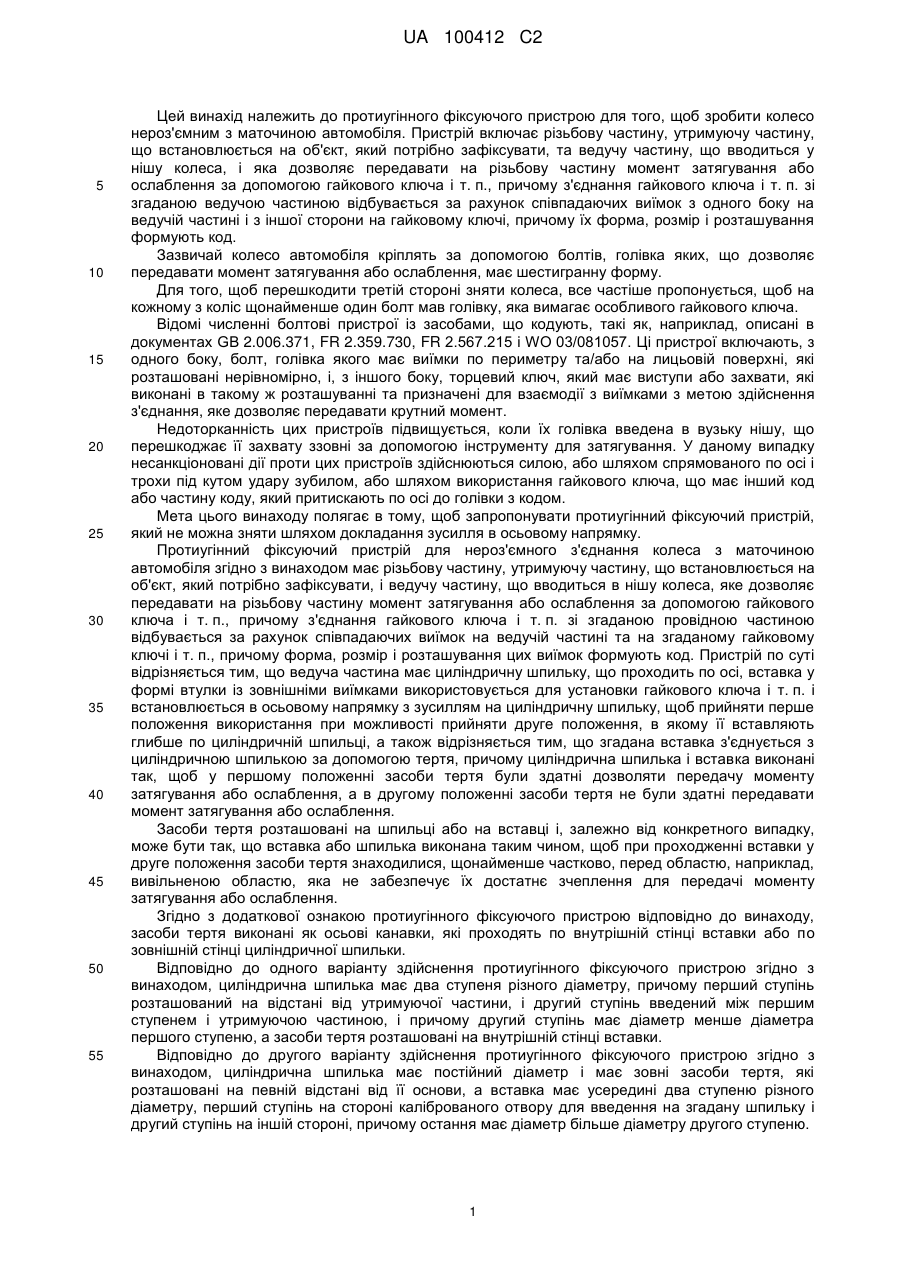

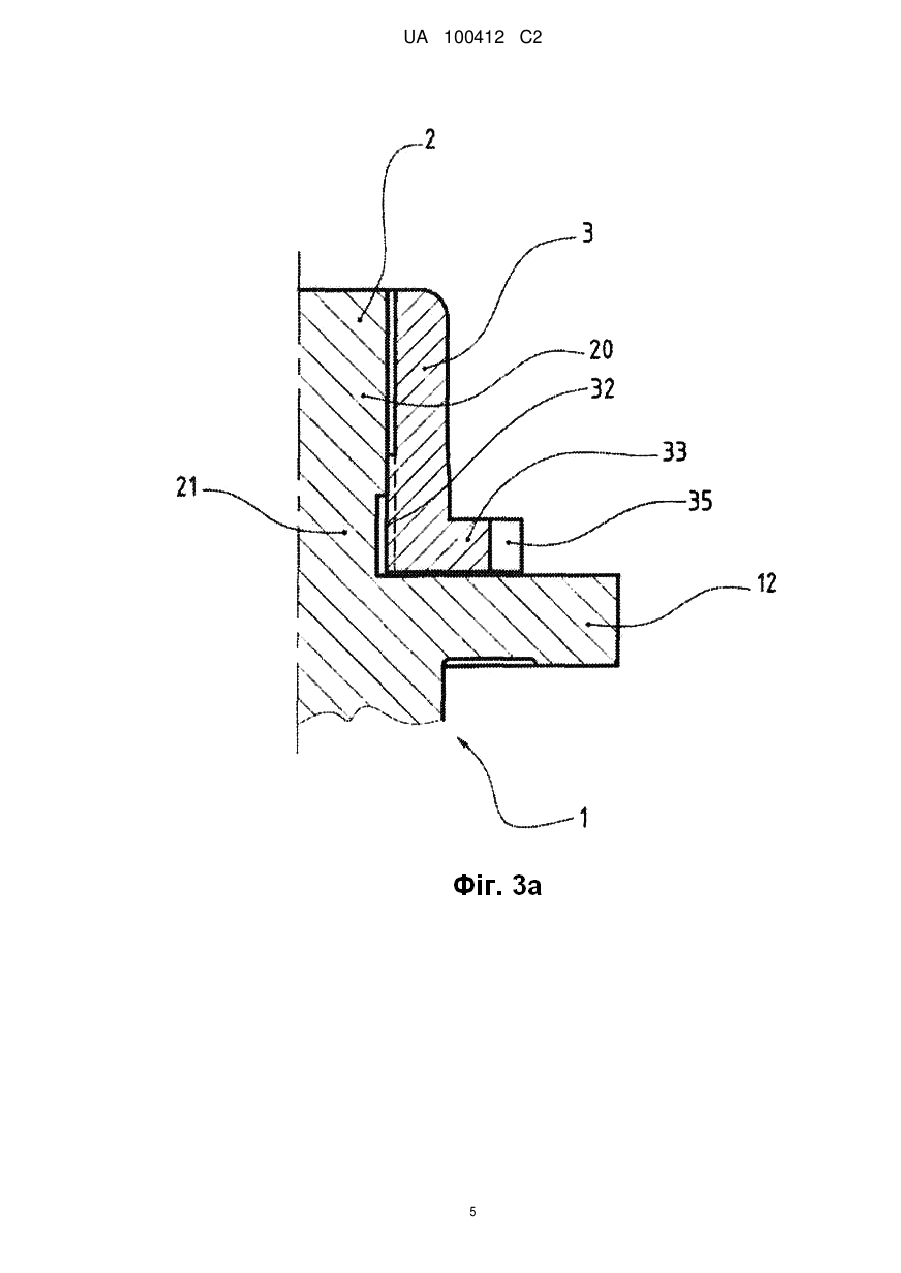

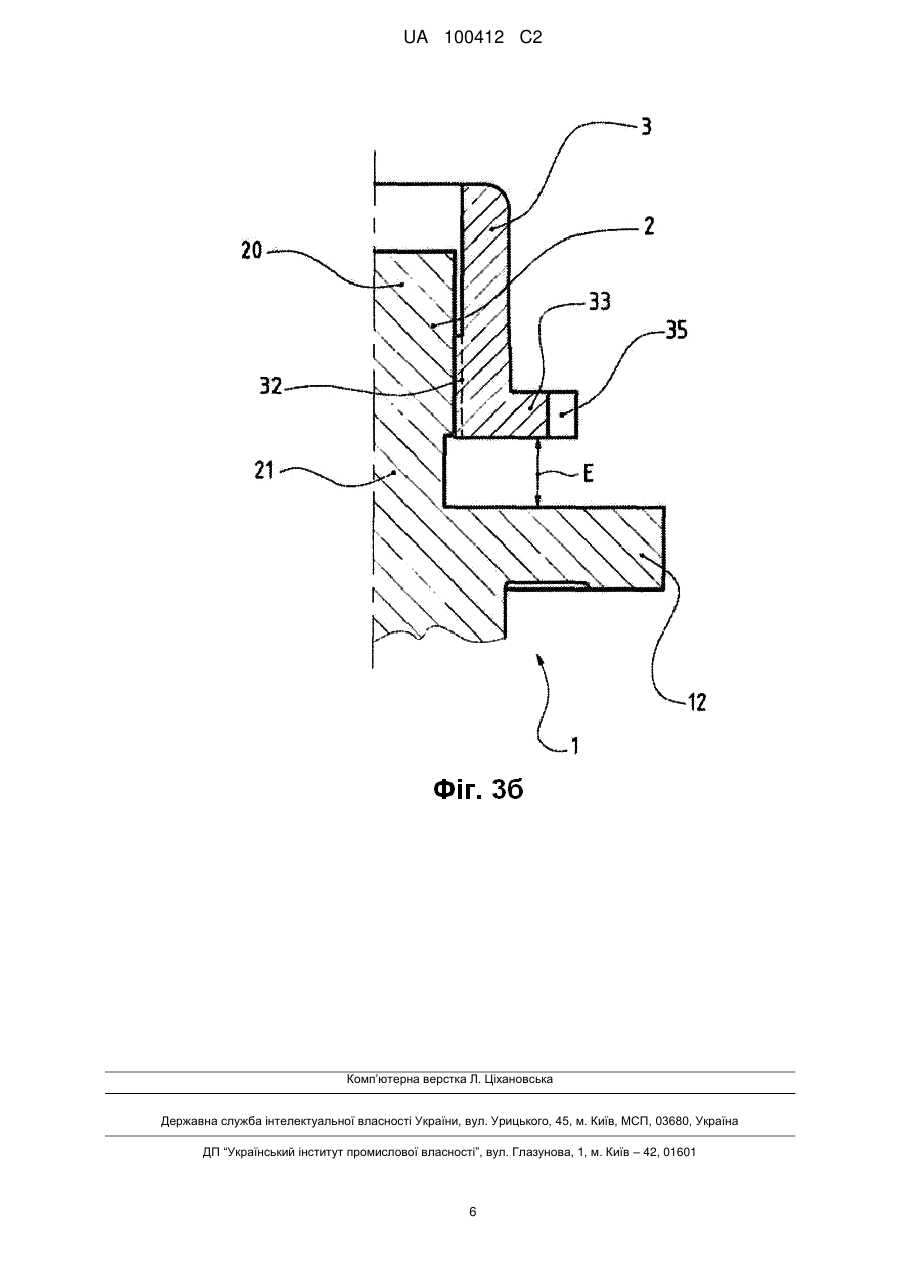

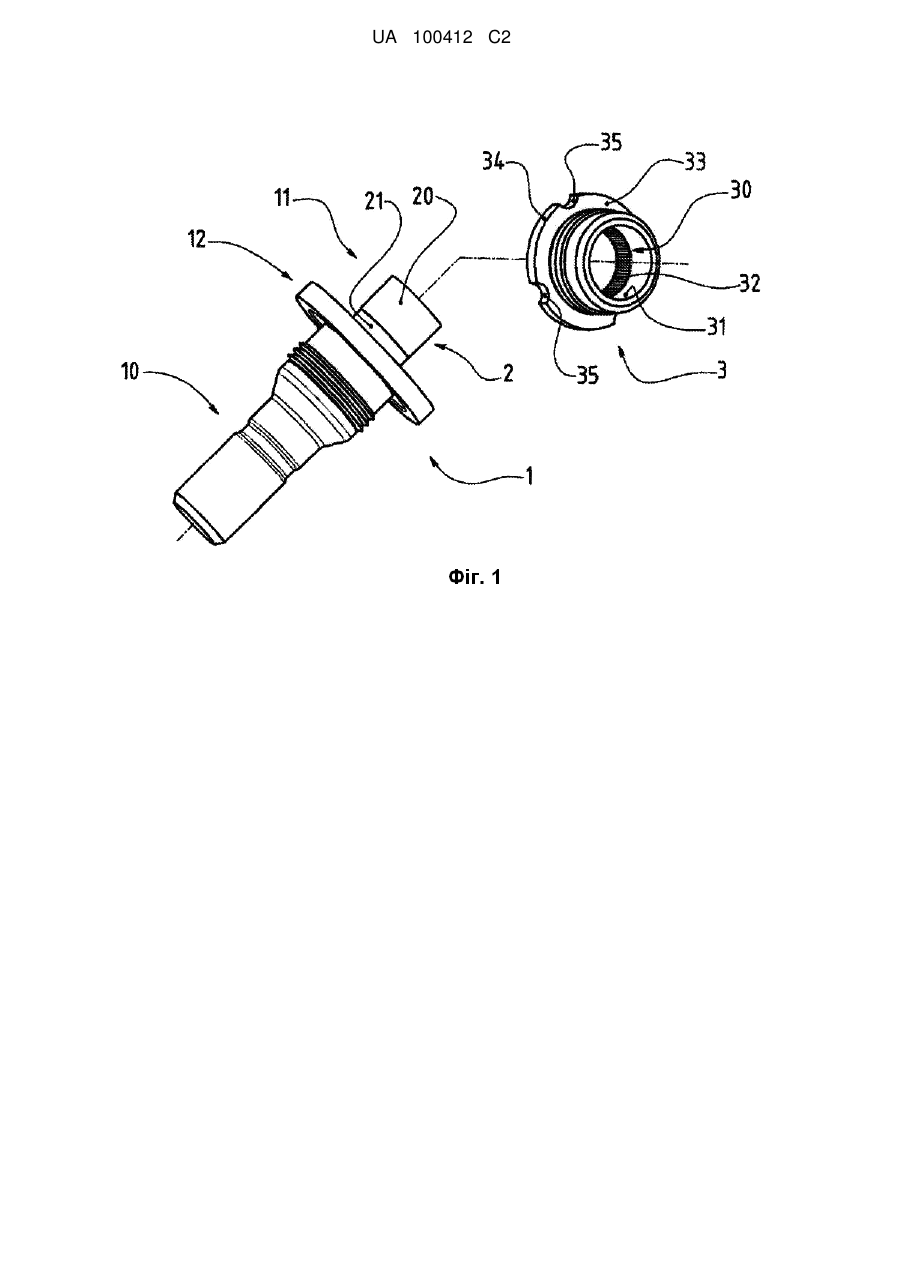

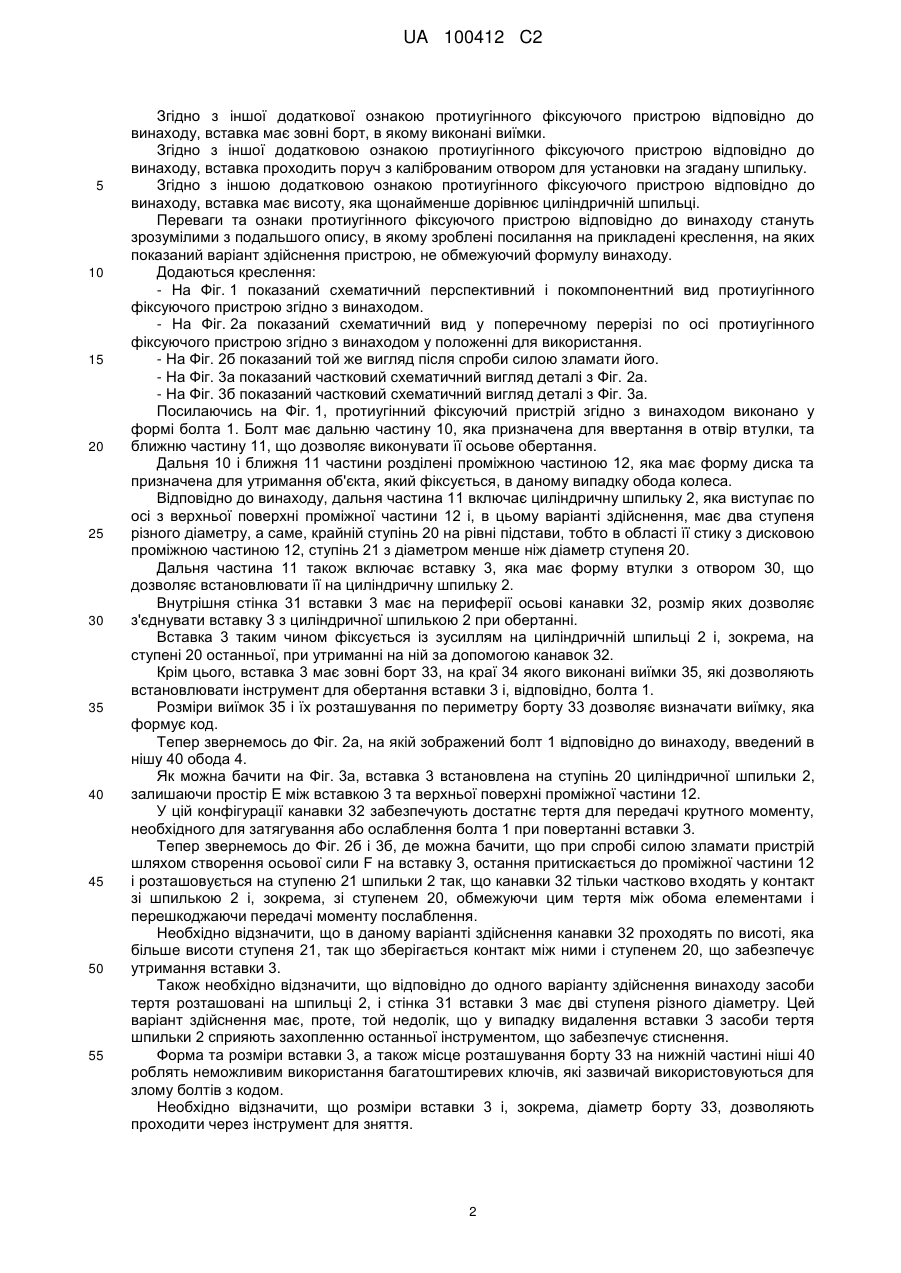

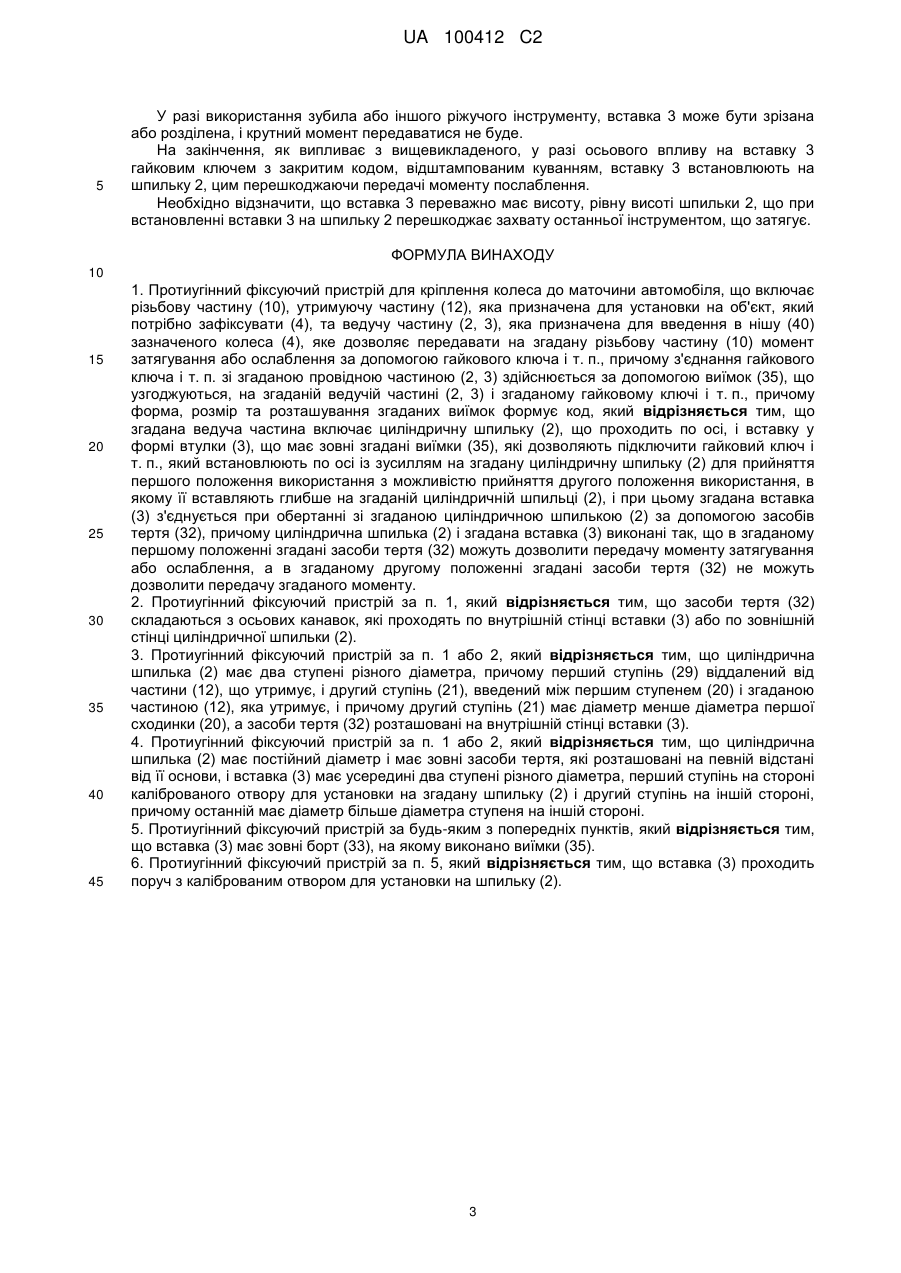

Реферат: Протиугінний фіксуючий пристрій для кріплення колеса до маточини автомобіля, який має різьбову частину (10) і ведучу частину, яка складається з циліндричної голівки (2) і вставки у формі втулки (3), яка має виїмки для з'єднання (35) на зовнішній стороні, і яку з зусиллям встановлюють на циліндричну голівку (2) в перше положення використання, причому вона здатна прийняти друге положення використання, в якому вона більш глибоко встановлена у зазначену циліндричну голівку (2). Вставку (3) з'єднують з можливістю обертання з циліндричною голівкою (2) засобами тертя (32), причому циліндрична голівка (2) і вставка (3) виконані так, що в першому положенні засоби тертя (32) можуть передавати момент затягування або ослаблення, і в другому положенні ці засоби тертя (32) не можуть передавати такий момент. UA 100412 C2 (12) UA 100412 C2 UA 100412 C2 5 10 15 20 25 30 35 40 45 50 55 Цей винахід належить до протиугінного фіксуючого пристрою для того, щоб зробити колесо нероз'ємним з маточиною автомобіля. Пристрій включає різьбову частину, утримуючу частину, що встановлюється на об'єкт, який потрібно зафіксувати, та ведучу частину, що вводиться у нішу колеса, і яка дозволяє передавати на різьбову частину момент затягування або ослаблення за допомогою гайкового ключа і т. п., причому з'єднання гайкового ключа і т. п. зі згаданою ведучою частиною відбувається за рахунок співпадаючих виїмок з одного боку на ведучій частині і з іншої сторони на гайковому ключі, причому їх форма, розмір і розташування формують код. Зазвичай колесо автомобіля кріплять за допомогою болтів, голівка яких, що дозволяє передавати момент затягування або ослаблення, має шестигранну форму. Для того, щоб перешкодити третій стороні зняти колеса, все частіше пропонується, щоб на кожному з коліс щонайменше один болт мав голівку, яка вимагає особливого гайкового ключа. Відомі численні болтові пристрої із засобами, що кодують, такі як, наприклад, описані в документах GB 2.006.371, FR 2.359.730, FR 2.567.215 і WO 03/081057. Ці пристрої включають, з одного боку, болт, голівка якого має виїмки по периметру та/або на лицьовій поверхні, які розташовані нерівномірно, і, з іншого боку, торцевий ключ, який має виступи або захвати, які виконані в такому ж розташуванні та призначені для взаємодії з виїмками з метою здійснення з'єднання, яке дозволяє передавати крутний момент. Недоторканність цих пристроїв підвищується, коли їх голівка введена в вузьку нішу, що перешкоджає її захвату ззовні за допомогою інструменту для затягування. У даному випадку несанкціоновані дії проти цих пристроїв здійснюються силою, або шляхом спрямованого по осі і трохи під кутом удару зубилом, або шляхом використання гайкового ключа, що має інший код або частину коду, який притискають по осі до голівки з кодом. Мета цього винаходу полягає в тому, щоб запропонувати протиугінний фіксуючий пристрій, який не можна зняти шляхом докладання зусилля в осьовому напрямку. Протиугінний фіксуючий пристрій для нероз'ємного з'єднання колеса з маточиною автомобіля згідно з винаходом має різьбову частину, утримуючу частину, що встановлюється на об'єкт, який потрібно зафіксувати, і ведучу частину, що вводиться в нішу колеса, яке дозволяє передавати на різьбову частину момент затягування або ослаблення за допомогою гайкового ключа і т. п., причому з'єднання гайкового ключа і т. п. зі згаданою провідною частиною відбувається за рахунок співпадаючих виїмок на ведучій частині та на згаданому гайковому ключі і т. п., причому форма, розмір і розташування цих виїмок формують код. Пристрій по суті відрізняється тим, що ведуча частина має циліндричну шпильку, що проходить по осі, вставка у формі втулки із зовнішніми виїмками використовується для установки гайкового ключа і т. п. і встановлюється в осьовому напрямку з зусиллям на циліндричну шпильку, щоб прийняти перше положення використання при можливості прийняти друге положення, в якому її вставляють глибше по циліндричній шпильці, а також відрізняється тим, що згадана вставка з'єднується з циліндричною шпилькою за допомогою тертя, причому циліндрична шпилька і вставка виконані так, щоб у першому положенні засоби тертя були здатні дозволяти передачу моменту затягування або ослаблення, а в другому положенні засоби тертя не були здатні передавати момент затягування або ослаблення. Засоби тертя розташовані на шпильці або на вставці і, залежно від конкретного випадку, може бути так, що вставка або шпилька виконана таким чином, щоб при проходженні вставки у друге положення засоби тертя знаходилися, щонайменше частково, перед областю, наприклад, вивільненою областю, яка не забезпечує їх достатнє зчеплення для передачі моменту затягування або ослаблення. Згідно з додаткової ознакою протиугінного фіксуючого пристрою відповідно до винаходу, засоби тертя виконані як осьові канавки, які проходять по внутрішній стінці вставки або по зовнішній стінці циліндричної шпильки. Відповідно до одного варіанту здійснення протиугінного фіксуючого пристрою згідно з винаходом, циліндрична шпилька має два ступеня різного діаметру, причому перший ступінь розташований на відстані від утримуючої частини, і другий ступінь введений між першим ступенем і утримуючою частиною, і причому другий ступінь має діаметр менше діаметра першого ступеню, а засоби тертя розташовані на внутрішній стінці вставки. Відповідно до другого варіанту здійснення протиугінного фіксуючого пристрою згідно з винаходом, циліндрична шпилька має постійний діаметр і має зовні засоби тертя, які розташовані на певній відстані від її основи, а вставка має усередині два ступеню різного діаметру, перший ступінь на стороні каліброваного отвору для введення на згадану шпильку і другий ступінь на іншій стороні, причому остання має діаметр більше діаметру другого ступеню. 1 UA 100412 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з іншої додаткової ознакою протиугінного фіксуючого пристрою відповідно до винаходу, вставка має зовні борт, в якому виконані виїмки. Згідно з іншої додатковою ознакою протиугінного фіксуючого пристрою відповідно до винаходу, вставка проходить поруч з каліброваним отвором для установки на згадану шпильку. Згідно з іншою додатковою ознакою протиугінного фіксуючого пристрою відповідно до винаходу, вставка має висоту, яка щонайменше дорівнює циліндричній шпильці. Переваги та ознаки протиугінного фіксуючого пристрою відповідно до винаходу стануть зрозумілими з подальшого опису, в якому зроблені посилання на прикладені креслення, на яких показаний варіант здійснення пристрою, не обмежуючий формулу винаходу. Додаються креслення: - На Фіг. 1 показаний схематичний перспективний і покомпонентний вид протиугінного фіксуючого пристрою згідно з винаходом. - На Фіг. 2а показаний схематичний вид у поперечному перерізі по осі протиугінного фіксуючого пристрою згідно з винаходом у положенні для використання. - На Фіг. 2б показаний той же вигляд після спроби силою зламати його. - На Фіг. 3а показаний частковий схематичний вигляд деталі з Фіг. 2а. - На Фіг. 3б показаний частковий схематичний вигляд деталі з Фіг. 3а. Посилаючись на Фіг. 1, протиугінний фіксуючий пристрій згідно з винаходом виконано у формі болта 1. Болт має дальню частину 10, яка призначена для ввертання в отвір втулки, та ближню частину 11, що дозволяє виконувати її осьове обертання. Дальня 10 і ближня 11 частини розділені проміжною частиною 12, яка має форму диска та призначена для утримання об'єкта, який фіксується, в даному випадку обода колеса. Відповідно до винаходу, дальня частина 11 включає циліндричну шпильку 2, яка виступає по осі з верхньої поверхні проміжної частини 12 і, в цьому варіанті здійснення, має два ступеня різного діаметру, а саме, крайній ступінь 20 на рівні підстави, тобто в області її стику з дисковою проміжною частиною 12, ступінь 21 з діаметром менше ніж діаметр ступеня 20. Дальня частина 11 також включає вставку 3, яка має форму втулки з отвором 30, що дозволяє встановлювати її на циліндричну шпильку 2. Внутрішня стінка 31 вставки 3 має на периферії осьові канавки 32, розмір яких дозволяє з'єднувати вставку 3 з циліндричної шпилькою 2 при обертанні. Вставка 3 таким чином фіксується із зусиллям на циліндричній шпильці 2 і, зокрема, на ступені 20 останньої, при утриманні на ній за допомогою канавок 32. Крім цього, вставка 3 має зовні борт 33, на краї 34 якого виконані виїмки 35, які дозволяють встановлювати інструмент для обертання вставки 3 і, відповідно, болта 1. Розміри виїмок 35 і їх розташування по периметру борту 33 дозволяє визначати виїмку, яка формує код. Тепер звернемось до Фіг. 2а, на якій зображений болт 1 відповідно до винаходу, введений в нішу 40 обода 4. Як можна бачити на Фіг. 3а, вставка 3 встановлена на ступінь 20 циліндричної шпильки 2, залишаючи простір Е між вставкою 3 та верхньої поверхні проміжної частини 12. У цій конфігурації канавки 32 забезпечують достатнє тертя для передачі крутного моменту, необхідного для затягування або ослаблення болта 1 при повертанні вставки 3. Тепер звернемось до Фіг. 2б і 3б, де можна бачити, що при спробі силою зламати пристрій шляхом створення осьової сили F на вставку 3, остання притискається до проміжної частини 12 і розташовується на ступеню 21 шпильки 2 так, що канавки 32 тільки частково входять у контакт зі шпилькою 2 і, зокрема, зі ступенем 20, обмежуючи цим тертя між обома елементами і перешкоджаючи передачі моменту послаблення. Необхідно відзначити, що в даному варіанті здійснення канавки 32 проходять по висоті, яка більше висоти ступеня 21, так що зберігається контакт між ними і ступенем 20, що забезпечує утримання вставки 3. Також необхідно відзначити, що відповідно до одного варіанту здійснення винаходу засоби тертя розташовані на шпильці 2, і стінка 31 вставки 3 має дві ступеня різного діаметру. Цей варіант здійснення має, проте, той недолік, що у випадку видалення вставки 3 засоби тертя шпильки 2 сприяють захопленню останньої інструментом, що забезпечує стиснення. Форма та розміри вставки 3, а також місце розташування борту 33 на нижній частині ніші 40 роблять неможливим використання багатоштиревих ключів, які зазвичай використовуються для злому болтів з кодом. Необхідно відзначити, що розміри вставки 3 і, зокрема, діаметр борту 33, дозволяють проходити через інструмент для зняття. 2 UA 100412 C2 5 У разі використання зубила або іншого ріжучого інструменту, вставка 3 може бути зрізана або розділена, і крутний момент передаватися не буде. На закінчення, як випливає з вищевикладеного, у разі осьового впливу на вставку 3 гайковим ключем з закритим кодом, відштампованим куванням, вставку 3 встановлюють на шпильку 2, цим перешкоджаючи передачі моменту послаблення. Необхідно відзначити, що вставка 3 переважно має висоту, рівну висоті шпильки 2, що при встановленні вставки 3 на шпильку 2 перешкоджає захвату останньої інструментом, що затягує. ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 45 1. Протиугінний фіксуючий пристрій для кріплення колеса до маточини автомобіля, що включає різьбову частину (10), утримуючу частину (12), яка призначена для установки на об'єкт, який потрібно зафіксувати (4), та ведучу частину (2, 3), яка призначена для введення в нішу (40) зазначеного колеса (4), яке дозволяє передавати на згадану різьбову частину (10) момент затягування або ослаблення за допомогою гайкового ключа і т. п., причому з'єднання гайкового ключа і т. п. зі згаданою провідною частиною (2, 3) здійснюється за допомогою виїмок (35), що узгоджуються, на згаданій ведучій частині (2, 3) і згаданому гайковому ключі і т. п., причому форма, розмір та розташування згаданих виїмок формує код, який відрізняється тим, що згадана ведуча частина включає циліндричну шпильку (2), що проходить по осі, і вставку у формі втулки (3), що має зовні згадані виїмки (35), які дозволяють підключити гайковий ключ і т. п., який встановлюють по осі із зусиллям на згадану циліндричну шпильку (2) для прийняття першого положення використання з можливістю прийняття другого положення використання, в якому її вставляють глибше на згаданій циліндричній шпильці (2), і при цьому згадана вставка (3) з'єднується при обертанні зі згаданою циліндричною шпилькою (2) за допомогою засобів тертя (32), причому циліндрична шпилька (2) і згадана вставка (3) виконані так, що в згаданому першому положенні згадані засоби тертя (32) можуть дозволити передачу моменту затягування або ослаблення, а в згаданому другому положенні згадані засоби тертя (32) не можуть дозволити передачу згаданого моменту. 2. Протиугінний фіксуючий пристрій за п. 1, який відрізняється тим, що засоби тертя (32) складаються з осьових канавок, які проходять по внутрішній стінці вставки (3) або по зовнішній стінці циліндричної шпильки (2). 3. Протиугінний фіксуючий пристрій за п. 1 або 2, який відрізняється тим, що циліндрична шпилька (2) має два ступені різного діаметра, причому перший ступінь (29) віддалений від частини (12), що утримує, і другий ступінь (21), введений між першим ступенем (20) і згаданою частиною (12), яка утримує, і причому другий ступінь (21) має діаметр менше діаметра першої сходинки (20), а засоби тертя (32) розташовані на внутрішній стінці вставки (3). 4. Протиугінний фіксуючий пристрій за п. 1 або 2, який відрізняється тим, що циліндрична шпилька (2) має постійний діаметр і має зовні засоби тертя, які розташовані на певній відстані від її основи, і вставка (3) має усередині два ступені різного діаметра, перший ступінь на стороні каліброваного отвору для установки на згадану шпильку (2) і другий ступінь на іншій стороні, причому останній має діаметр більше діаметра ступеня на іншій стороні. 5. Протиугінний фіксуючий пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що вставка (3) має зовні борт (33), на якому виконано виїмки (35). 6. Протиугінний фіксуючий пристрій за п. 5, який відрізняється тим, що вставка (3) проходить поруч з каліброваним отвором для установки на шпильку (2). 3 UA 100412 C2 4 UA 100412 C2 5 UA 100412 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
