Спосіб заміни бойків у кувальному пристрої, що містить більше двох бойків

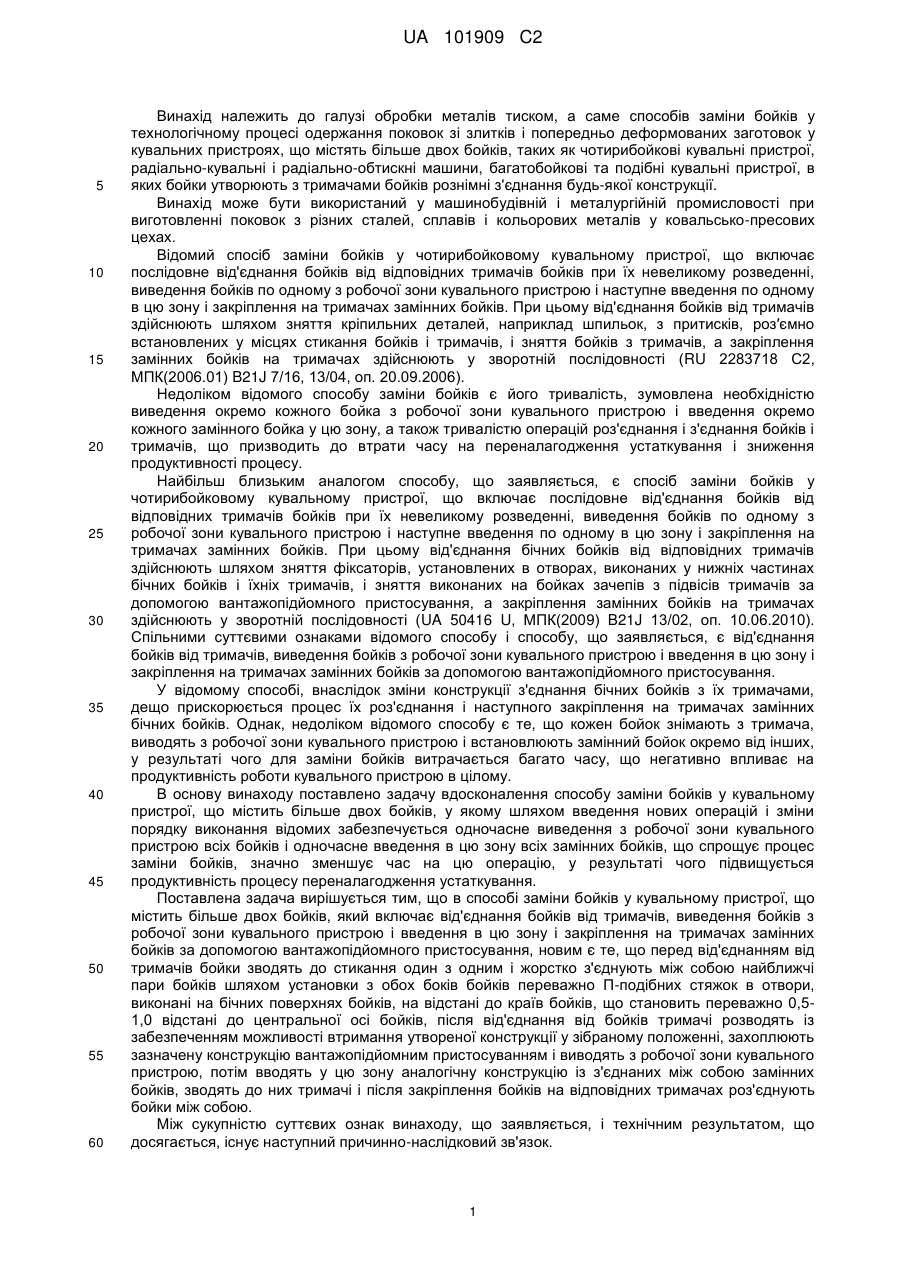

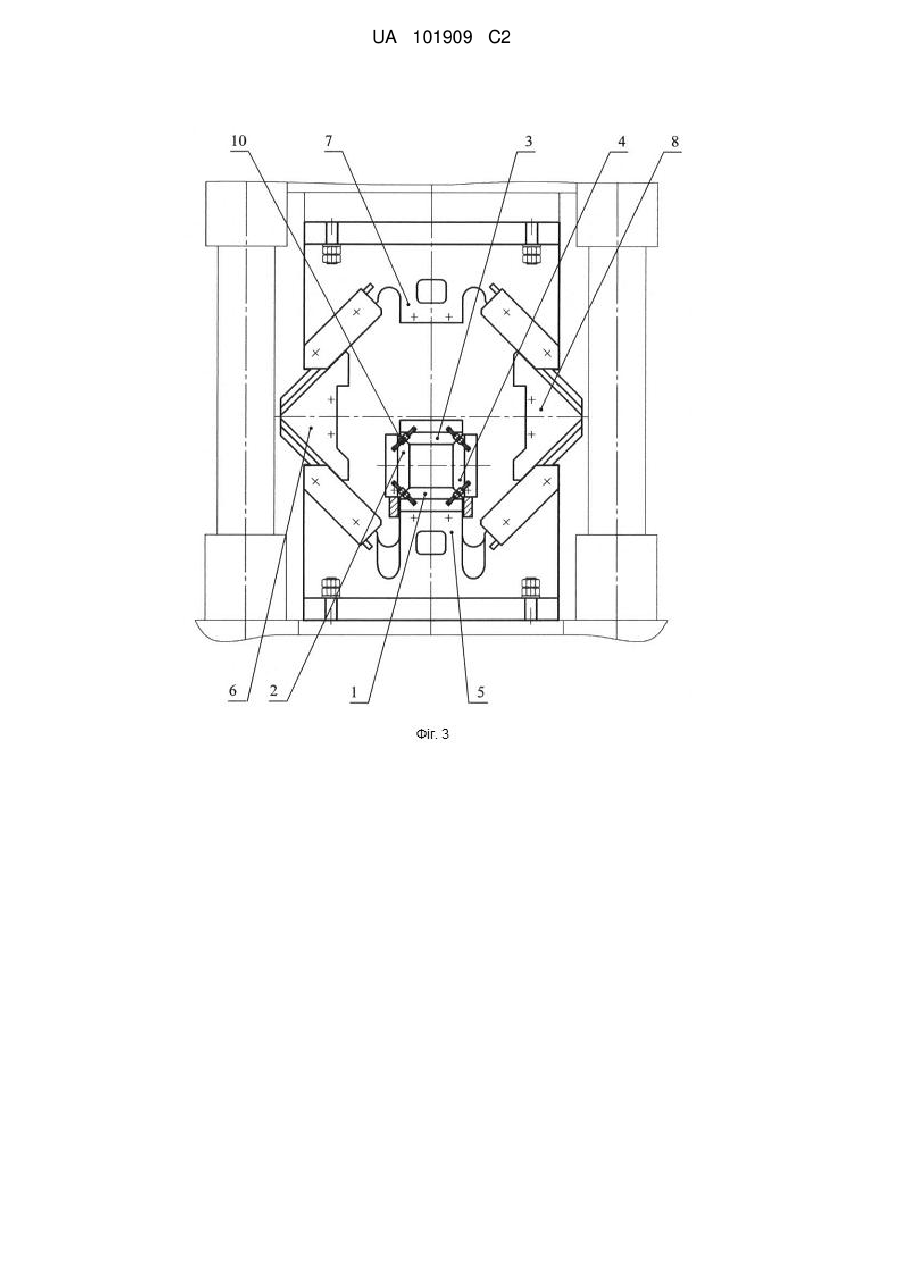

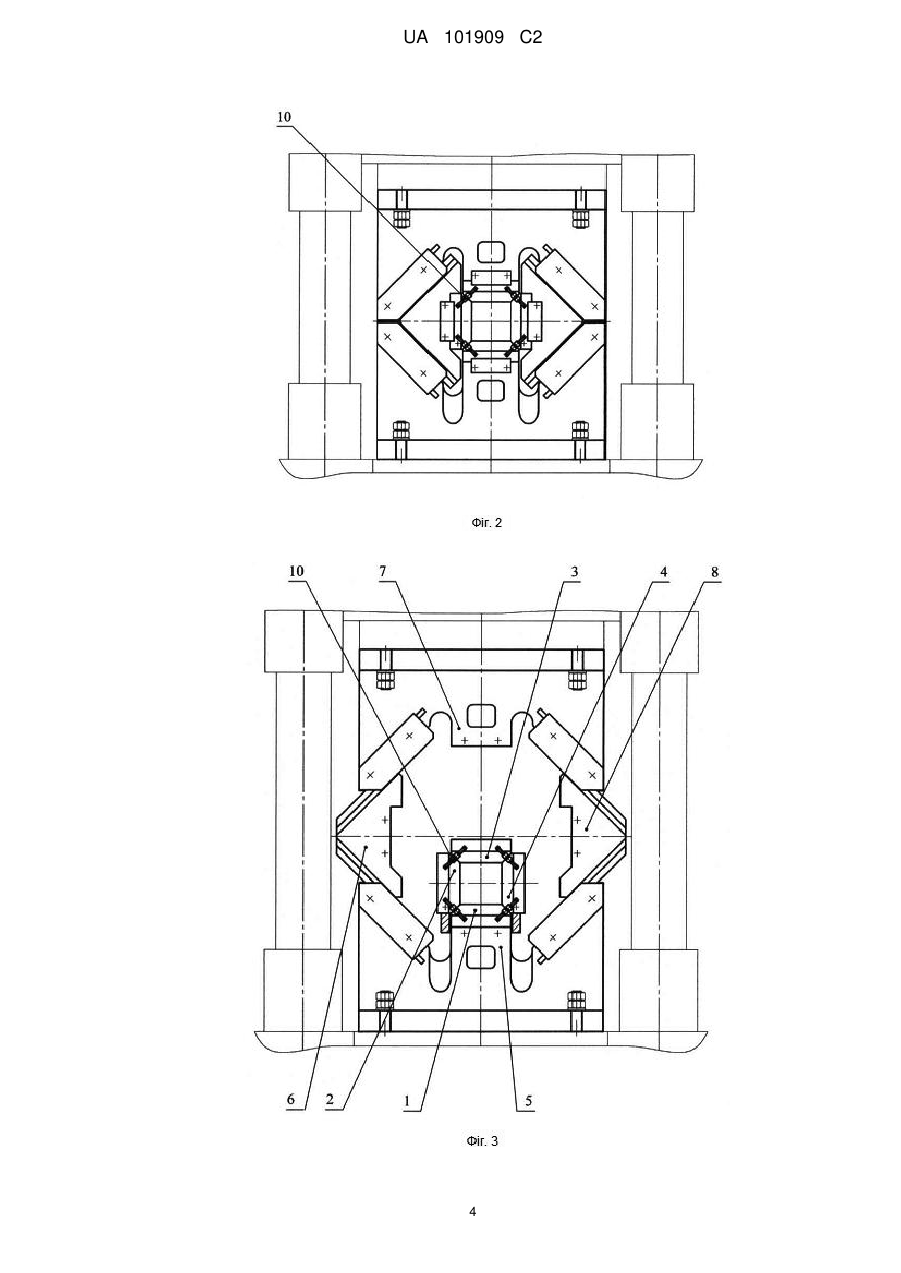

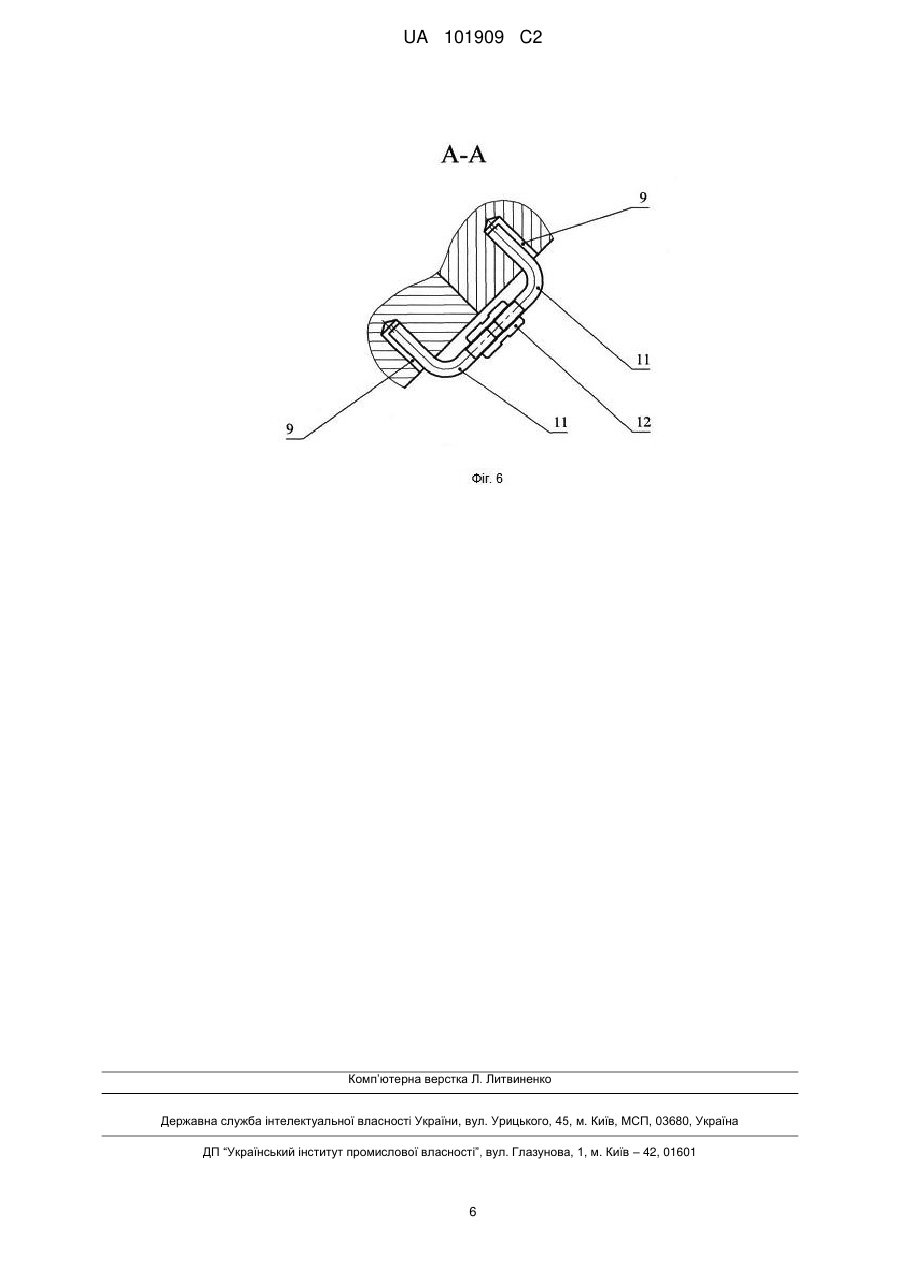

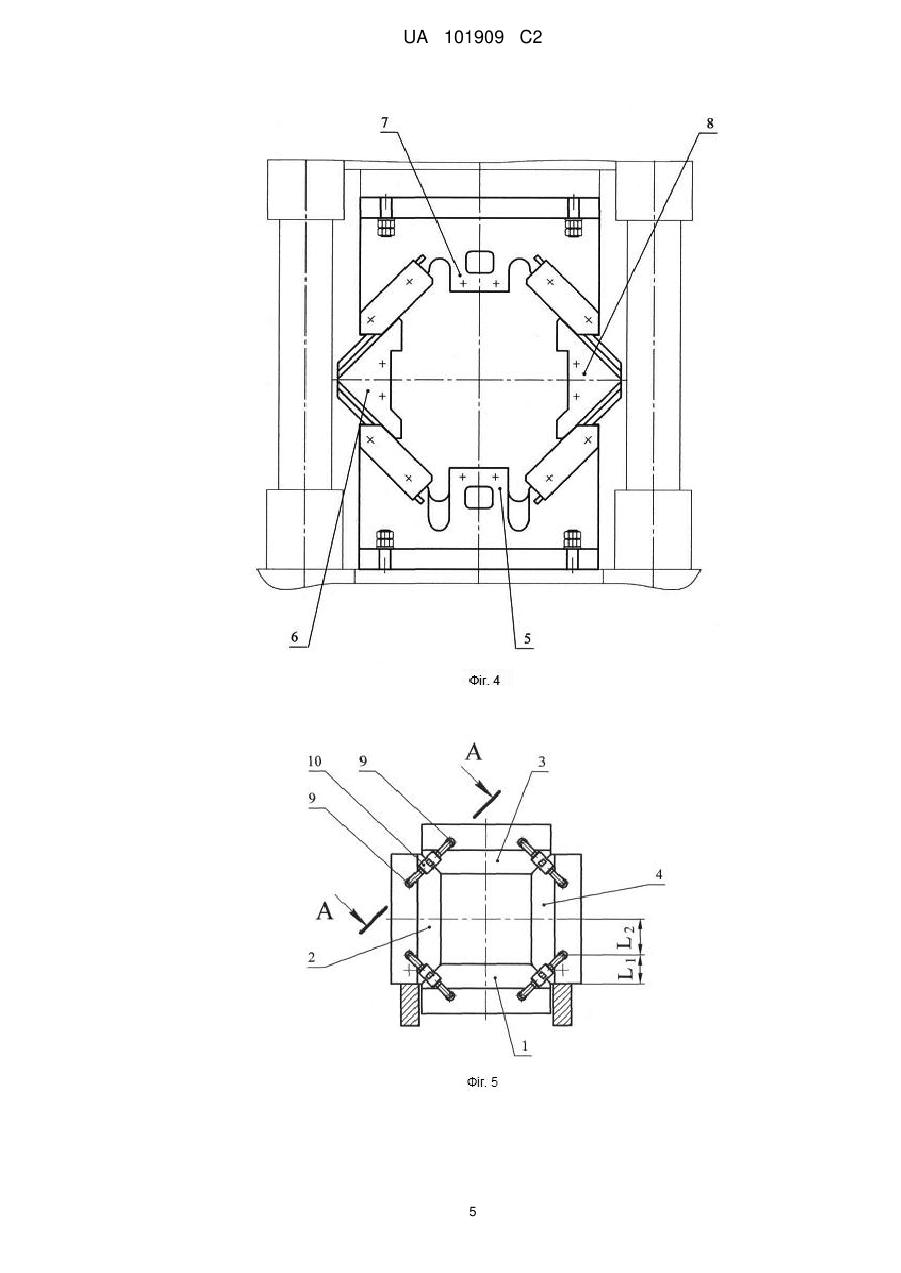

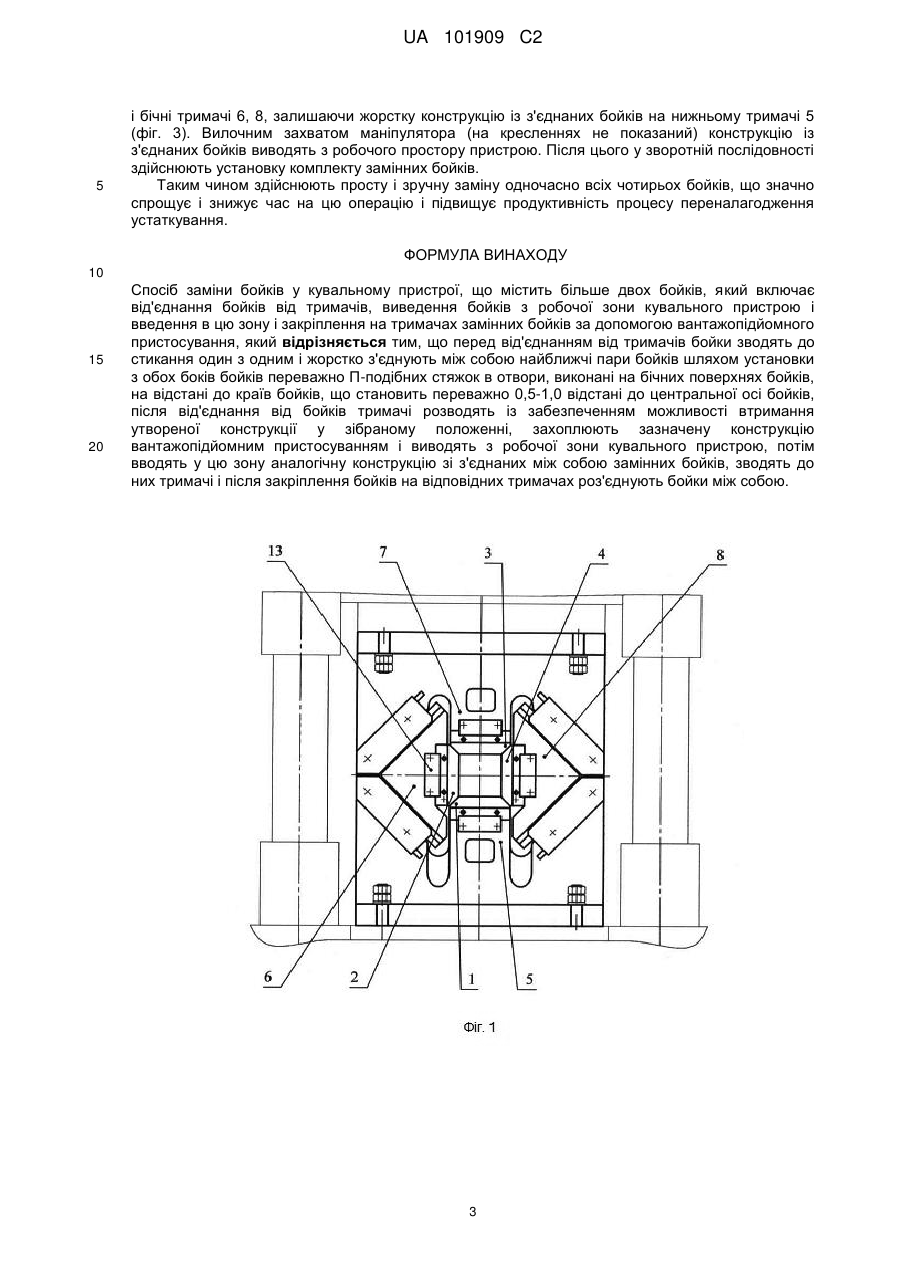

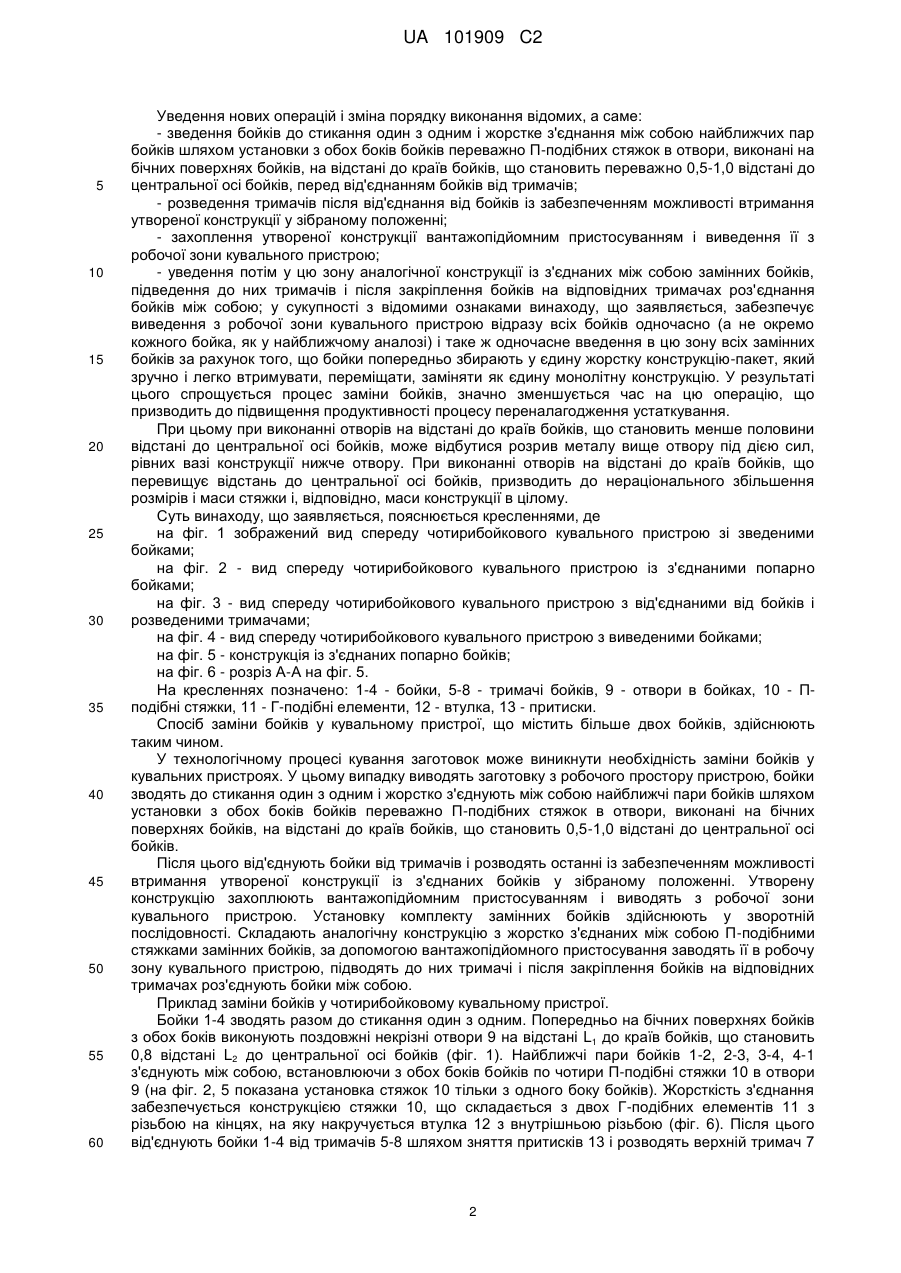

Реферат: Винахід належить до галузі обробки металів тиском, а саме до способів заміни бойків у технологічному процесі одержання поковок зі злитків і попередньо деформованих заготовок у кувальних пристроях. У способі заміни бойків у кувальному пристрої, що містить більше двох бойків, останні зводять до стикання один з одним і жорстко з'єднують між собою найближчі пари бойків за допомогою стяжок. Після цього бойки від'єднують від тримачів, останні розводять із забезпеченням можливості втримання утвореної конструкції у зібраному положенні, зазначену конструкцію із з'єднаних бойків захоплюють вантажопідйомним пристосуванням і виводять з робочої зони кувального пристрою. Встановлення замінних бойків здійснюють у зворотній послідовності. За допомогою винаходу забезпечується одночасне виведення з робочої зони кувального пристрою всіх бойків і одночасне введення в цю зону всіх замінних бойків, що спрощує процес заміни бойків, значно зменшує час на цю операцію, у результаті чого підвищується продуктивність процесу переналагодження устаткування. UA 101909 C2 (12) UA 101909 C2 UA 101909 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі обробки металів тиском, а саме способів заміни бойків у технологічному процесі одержання поковок зі злитків і попередньо деформованих заготовок у кувальних пристроях, що містять більше двох бойків, таких як чотирибойкові кувальні пристрої, радіально-кувальні і радіально-обтискні машини, багатобойкові та подібні кувальні пристрої, в яких бойки утворюють з тримачами бойків рознімні з'єднання будь-якої конструкції. Винахід може бути використаний у машинобудівній і металургійній промисловості при виготовленні поковок з різних сталей, сплавів і кольорових металів у ковальсько-пресових цехах. Відомий спосіб заміни бойків у чотирибойковому кувальному пристрої, що включає послідовне від'єднання бойків від відповідних тримачів бойків при їх невеликому розведенні, виведення бойків по одному з робочої зони кувального пристрою і наступне введення по одному в цю зону і закріплення на тримачах замінних бойків. При цьому від'єднання бойків від тримачів здійснюють шляхом зняття кріпильних деталей, наприклад шпильок, з притисків, роз′ємно встановлених у місцях стикання бойків і тримачів, і зняття бойків з тримачів, а закріплення замінних бойків на тримачах здійснюють у зворотній послідовності (RU 2283718 С2, МПК(2006.01) B21J 7/16, 13/04, оп. 20.09.2006). Недоліком відомого способу заміни бойків є його тривалість, зумовлена необхідністю виведення окремо кожного бойка з робочої зони кувального пристрою і введення окремо кожного замінного бойка у цю зону, а також тривалістю операцій роз'єднання і з'єднання бойків і тримачів, що призводить до втрати часу на переналагодження устаткування і зниження продуктивності процесу. Найбільш близьким аналогом способу, що заявляється, є спосіб заміни бойків у чотирибойковому кувальному пристрої, що включає послідовне від'єднання бойків від відповідних тримачів бойків при їх невеликому розведенні, виведення бойків по одному з робочої зони кувального пристрою і наступне введення по одному в цю зону і закріплення на тримачах замінних бойків. При цьому від'єднання бічних бойків від відповідних тримачів здійснюють шляхом зняття фіксаторів, установлених в отворах, виконаних у нижніх частинах бічних бойків і їхніх тримачів, і зняття виконаних на бойках зачепів з підвісів тримачів за допомогою вантажопідйомного пристосування, а закріплення замінних бойків на тримачах здійснюють у зворотній послідовності (UA 50416 U, МПК(2009) B21J 13/02, оп. 10.06.2010). Спільними суттєвими ознаками відомого способу і способу, що заявляється, є від'єднання бойків від тримачів, виведення бойків з робочої зони кувального пристрою і введення в цю зону і закріплення на тримачах замінних бойків за допомогою вантажопідйомного пристосування. У відомому способі, внаслідок зміни конструкції з'єднання бічних бойків з їх тримачами, дещо прискорюється процес їх роз'єднання і наступного закріплення на тримачах замінних бічних бойків. Однак, недоліком відомого способу є те, що кожен бойок знімають з тримача, виводять з робочої зони кувального пристрою і встановлюють замінний бойок окремо від інших, у результаті чого для заміни бойків витрачається багато часу, що негативно впливає на продуктивність роботи кувального пристрою в цілому. В основу винаходу поставлено задачу вдосконалення способу заміни бойків у кувальному пристрої, що містить більше двох бойків, у якому шляхом введення нових операцій і зміни порядку виконання відомих забезпечується одночасне виведення з робочої зони кувального пристрою всіх бойків і одночасне введення в цю зону всіх замінних бойків, що спрощує процес заміни бойків, значно зменшує час на цю операцію, у результаті чого підвищується продуктивність процесу переналагодження устаткування. Поставлена задача вирішується тим, що в способі заміни бойків у кувальному пристрої, що містить більше двох бойків, який включає від'єднання бойків від тримачів, виведення бойків з робочої зони кувального пристрою і введення в цю зону і закріплення на тримачах замінних бойків за допомогою вантажопідйомного пристосування, новим є те, що перед від'єднанням від тримачів бойки зводять до стикання один з одним і жорстко з'єднують між собою найближчі пари бойків шляхом установки з обох боків бойків переважно П-подібних стяжок в отвори, виконані на бічних поверхнях бойків, на відстані до країв бойків, що становить переважно 0,51,0 відстані до центральної осі бойків, після від'єднання від бойків тримачі розводять із забезпеченням можливості втримання утвореної конструкції у зібраному положенні, захоплюють зазначену конструкцію вантажопідйомним пристосуванням і виводять з робочої зони кувального пристрою, потім вводять у цю зону аналогічну конструкцію із з'єднаних між собою замінних бойків, зводять до них тримачі і після закріплення бойків на відповідних тримачах роз'єднують бойки між собою. Між сукупністю суттєвих ознак винаходу, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. 1 UA 101909 C2 5 10 15 20 25 30 35 40 45 50 55 60 Уведення нових операцій і зміна порядку виконання відомих, а саме: - зведення бойків до стикання один з одним і жорстке з'єднання між собою найближчих пар бойків шляхом установки з обох боків бойків переважно П-подібних стяжок в отвори, виконані на бічних поверхнях бойків, на відстані до країв бойків, що становить переважно 0,5-1,0 відстані до центральної осі бойків, перед від'єднанням бойків від тримачів; - розведення тримачів після від'єднання від бойків із забезпеченням можливості втримання утвореної конструкції у зібраному положенні; - захоплення утвореної конструкції вантажопідйомним пристосуванням і виведення її з робочої зони кувального пристрою; - уведення потім у цю зону аналогічної конструкції із з'єднаних між собою замінних бойків, підведення до них тримачів і після закріплення бойків на відповідних тримачах роз'єднання бойків між собою; у сукупності з відомими ознаками винаходу, що заявляється, забезпечує виведення з робочої зони кувального пристрою відразу всіх бойків одночасно (а не окремо кожного бойка, як у найближчому аналозі) і таке ж одночасне введення в цю зону всіх замінних бойків за рахунок того, що бойки попередньо збирають у єдину жорстку конструкцію-пакет, який зручно і легко втримувати, переміщати, заміняти як єдину монолітну конструкцію. У результаті цього спрощується процес заміни бойків, значно зменшується час на цю операцію, що призводить до підвищення продуктивності процесу переналагодження устаткування. При цьому при виконанні отворів на відстані до країв бойків, що становить менше половини відстані до центральної осі бойків, може відбутися розрив металу вище отвору під дією сил, рівних вазі конструкції нижче отвору. При виконанні отворів на відстані до країв бойків, що перевищує відстань до центральної осі бойків, призводить до нераціонального збільшення розмірів і маси стяжки і, відповідно, маси конструкції в цілому. Суть винаходу, що заявляється, пояснюється кресленнями, де на фіг. 1 зображений вид спереду чотирибойкового кувального пристрою зі зведеними бойками; на фіг. 2 - вид спереду чотирибойкового кувального пристрою із з'єднаними попарно бойками; на фіг. 3 - вид спереду чотирибойкового кувального пристрою з від'єднаними від бойків і розведеними тримачами; на фіг. 4 - вид спереду чотирибойкового кувального пристрою з виведеними бойками; на фіг. 5 - конструкція із з'єднаних попарно бойків; на фіг. 6 - розріз А-А на фіг. 5. На кресленнях позначено: 1-4 - бойки, 5-8 - тримачі бойків, 9 - отвори в бойках, 10 - Пподібні стяжки, 11 - Г-подібні елементи, 12 - втулка, 13 - притиски. Спосіб заміни бойків у кувальному пристрої, що містить більше двох бойків, здійснюють таким чином. У технологічному процесі кування заготовок може виникнути необхідність заміни бойків у кувальних пристроях. У цьому випадку виводять заготовку з робочого простору пристрою, бойки зводять до стикання один з одним і жорстко з'єднують між собою найближчі пари бойків шляхом установки з обох боків бойків переважно П-подібних стяжок в отвори, виконані на бічних поверхнях бойків, на відстані до країв бойків, що становить 0,5-1,0 відстані до центральної осі бойків. Після цього від'єднують бойки від тримачів і розводять останні із забезпеченням можливості втримання утвореної конструкції із з'єднаних бойків у зібраному положенні. Утворену конструкцію захоплюють вантажопідйомним пристосуванням і виводять з робочої зони кувального пристрою. Установку комплекту замінних бойків здійснюють у зворотній послідовності. Складають аналогічну конструкцію з жорстко з'єднаних між собою П-подібними стяжками замінних бойків, за допомогою вантажопідйомного пристосування заводять її в робочу зону кувального пристрою, підводять до них тримачі і після закріплення бойків на відповідних тримачах роз'єднують бойки між собою. Приклад заміни бойків у чотирибойковому кувальному пристрої. Бойки 1-4 зводять разом до стикання один з одним. Попередньо на бічних поверхнях бойків з обох боків виконують поздовжні некрізні отвори 9 на відстані L1 до країв бойків, що становить 0,8 відстані L2 до центральної осі бойків (фіг. 1). Найближчі пари бойків 1-2, 2-3, 3-4, 4-1 з'єднують між собою, встановлюючи з обох боків бойків по чотири П-подібні стяжки 10 в отвори 9 (на фіг. 2, 5 показана установка стяжок 10 тільки з одного боку бойків). Жорсткість з'єднання забезпечується конструкцією стяжки 10, що складається з двох Г-подібних елементів 11 з різьбою на кінцях, на яку накручується втулка 12 з внутрішньою різьбою (фіг. 6). Після цього від'єднують бойки 1-4 від тримачів 5-8 шляхом зняття притисків 13 і розводять верхній тримач 7 2 UA 101909 C2 5 і бічні тримачі 6, 8, залишаючи жорстку конструкцію із з'єднаних бойків на нижньому тримачі 5 (фіг. 3). Вилочним захватом маніпулятора (на кресленнях не показаний) конструкцію із з'єднаних бойків виводять з робочого простору пристрою. Після цього у зворотній послідовності здійснюють установку комплекту замінних бойків. Таким чином здійснюють просту і зручну заміну одночасно всіх чотирьох бойків, що значно спрощує і знижує час на цю операцію і підвищує продуктивність процесу переналагодження устаткування. ФОРМУЛА ВИНАХОДУ 10 15 20 Спосіб заміни бойків у кувальному пристрої, що містить більше двох бойків, який включає від'єднання бойків від тримачів, виведення бойків з робочої зони кувального пристрою і введення в цю зону і закріплення на тримачах замінних бойків за допомогою вантажопідйомного пристосування, який відрізняється тим, що перед від'єднанням від тримачів бойки зводять до стикання один з одним і жорстко з'єднують між собою найближчі пари бойків шляхом установки з обох боків бойків переважно П-подібних стяжок в отвори, виконані на бічних поверхнях бойків, на відстані до країв бойків, що становить переважно 0,5-1,0 відстані до центральної осі бойків, після від'єднання від бойків тримачі розводять із забезпеченням можливості втримання утвореної конструкції у зібраному положенні, захоплюють зазначену конструкцію вантажопідйомним пристосуванням і виводять з робочої зони кувального пристрою, потім вводять у цю зону аналогічну конструкцію зі з'єднаних між собою замінних бойків, зводять до них тримачі і після закріплення бойків на відповідних тримачах роз'єднують бойки між собою. 3 UA 101909 C2 4 UA 101909 C2 5 UA 101909 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
