Складаний торговий стенд

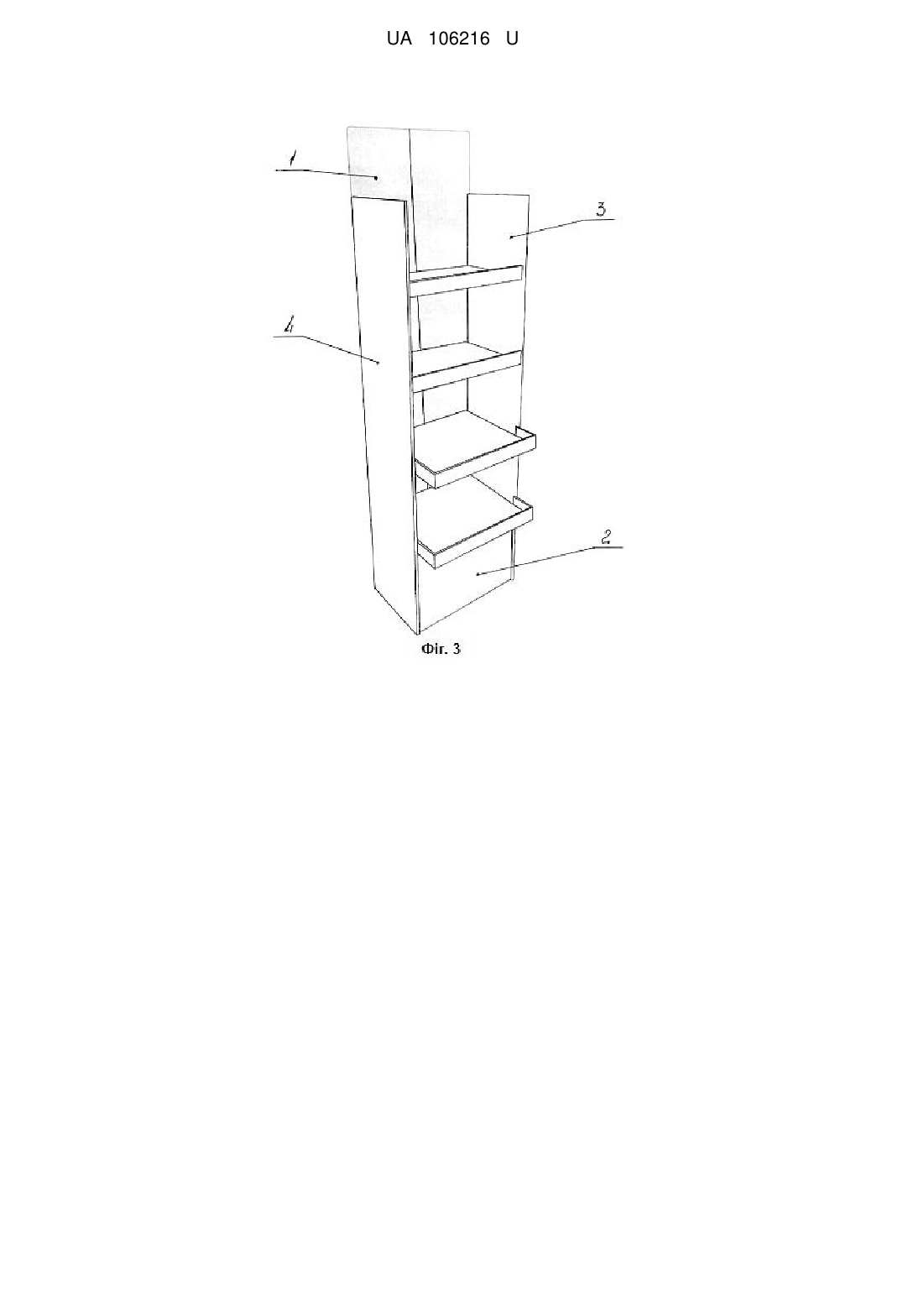

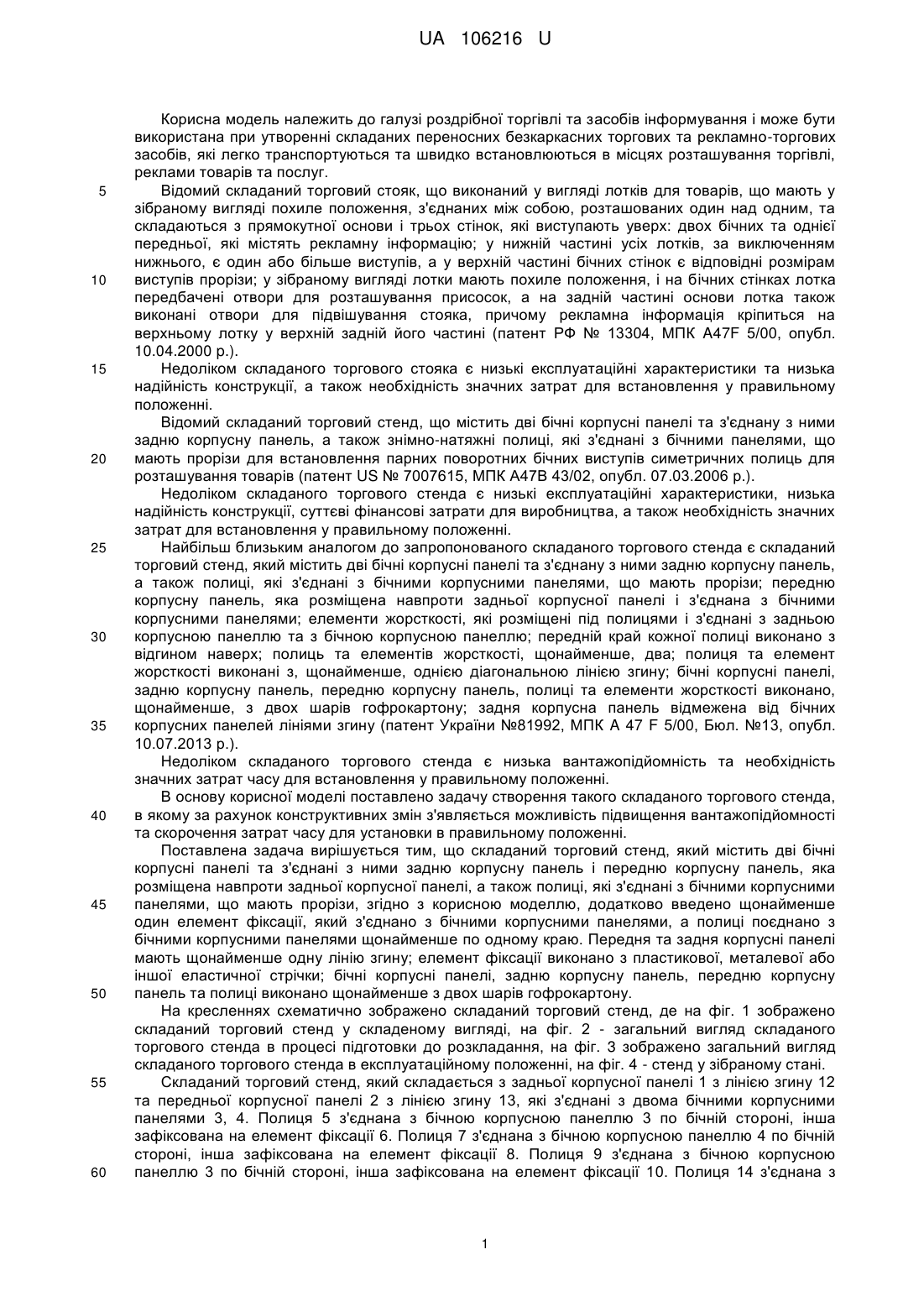

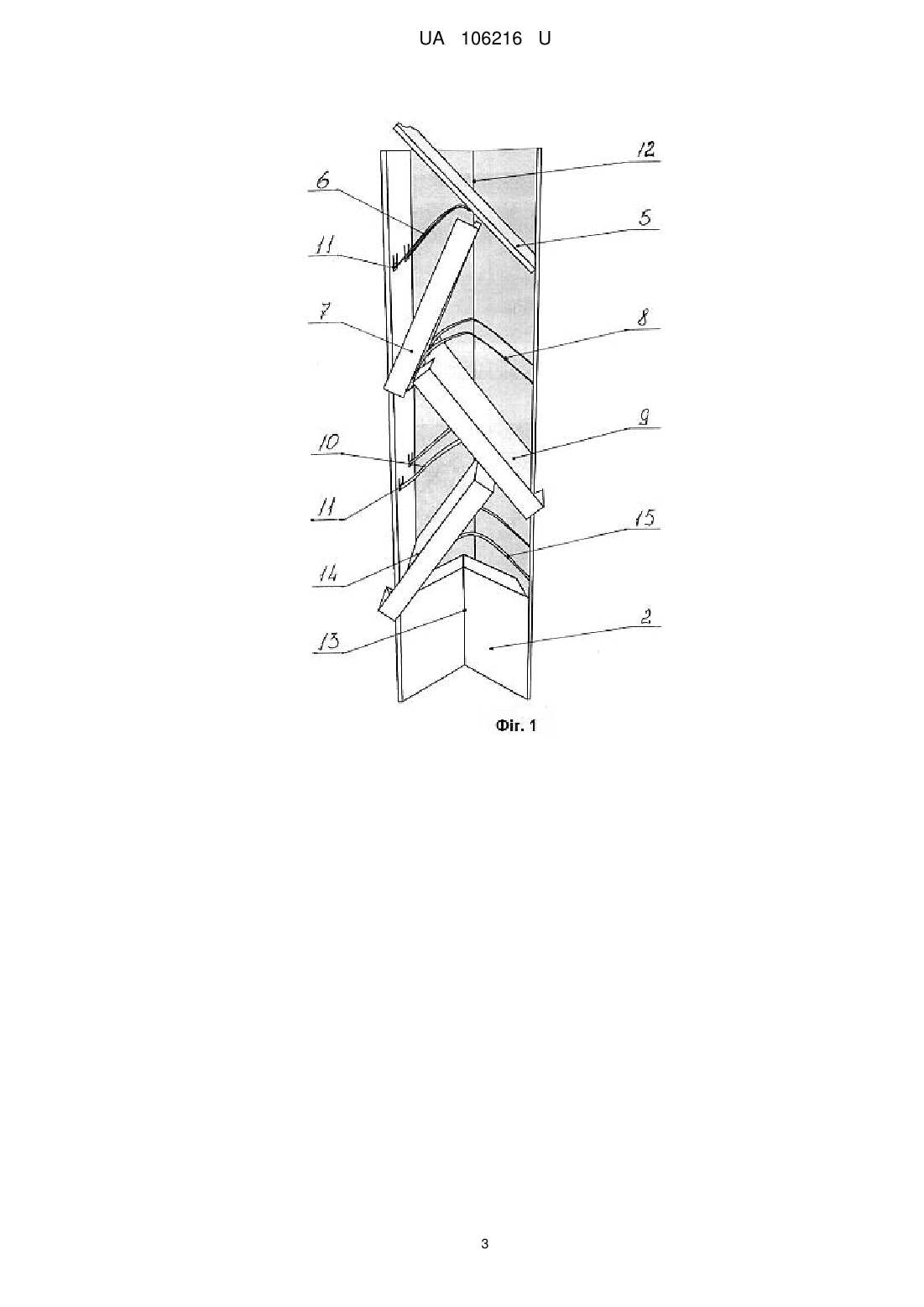

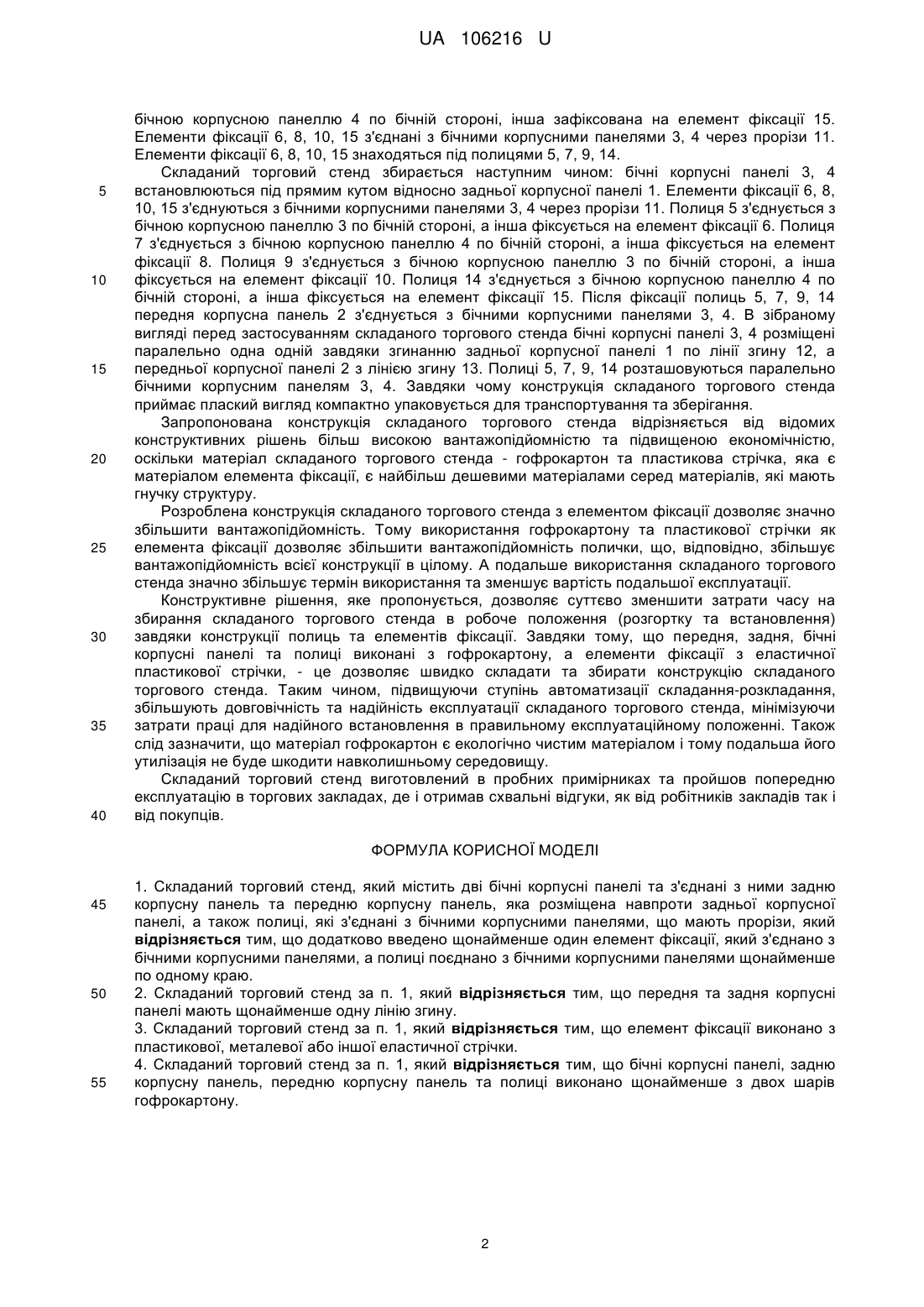

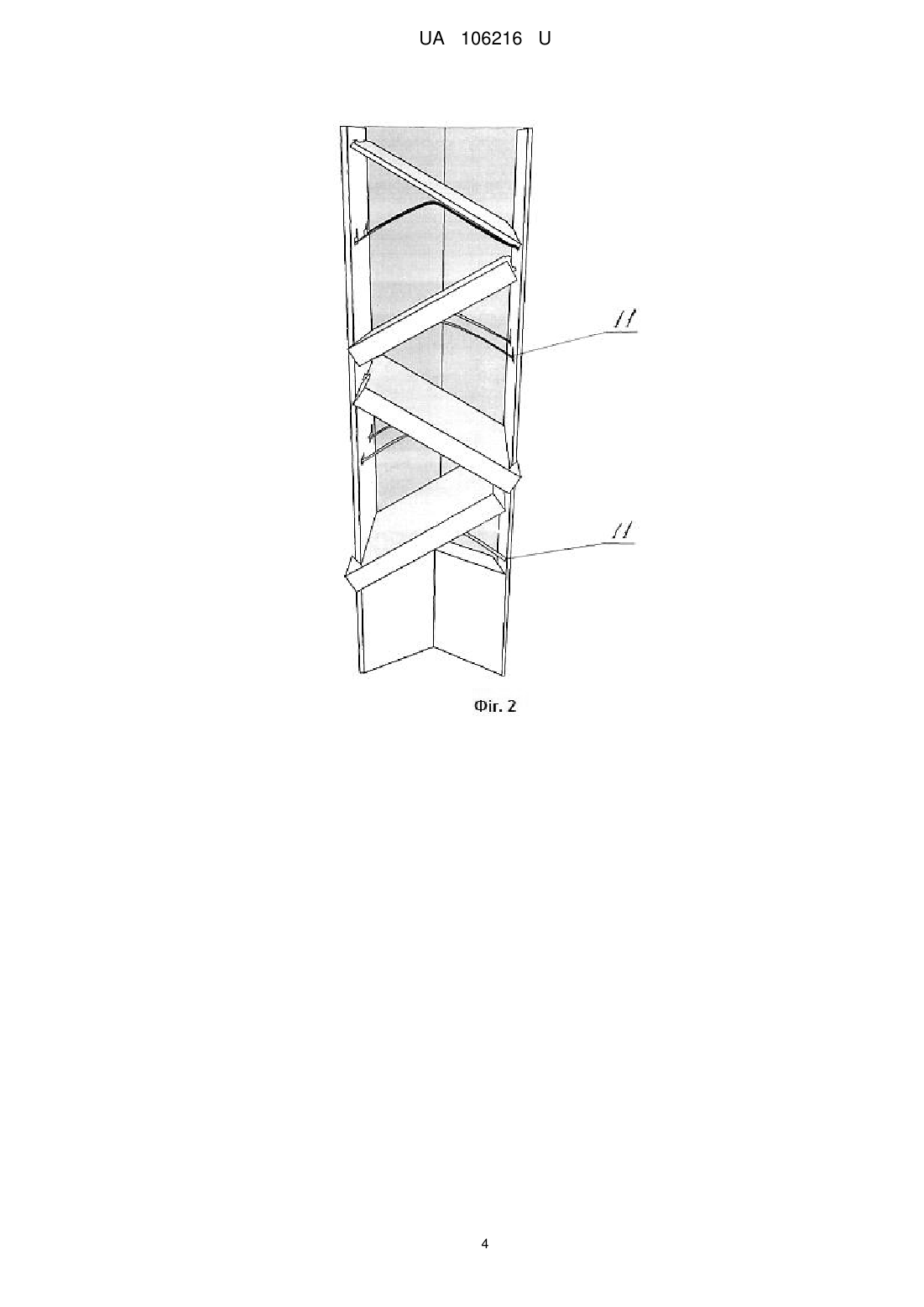

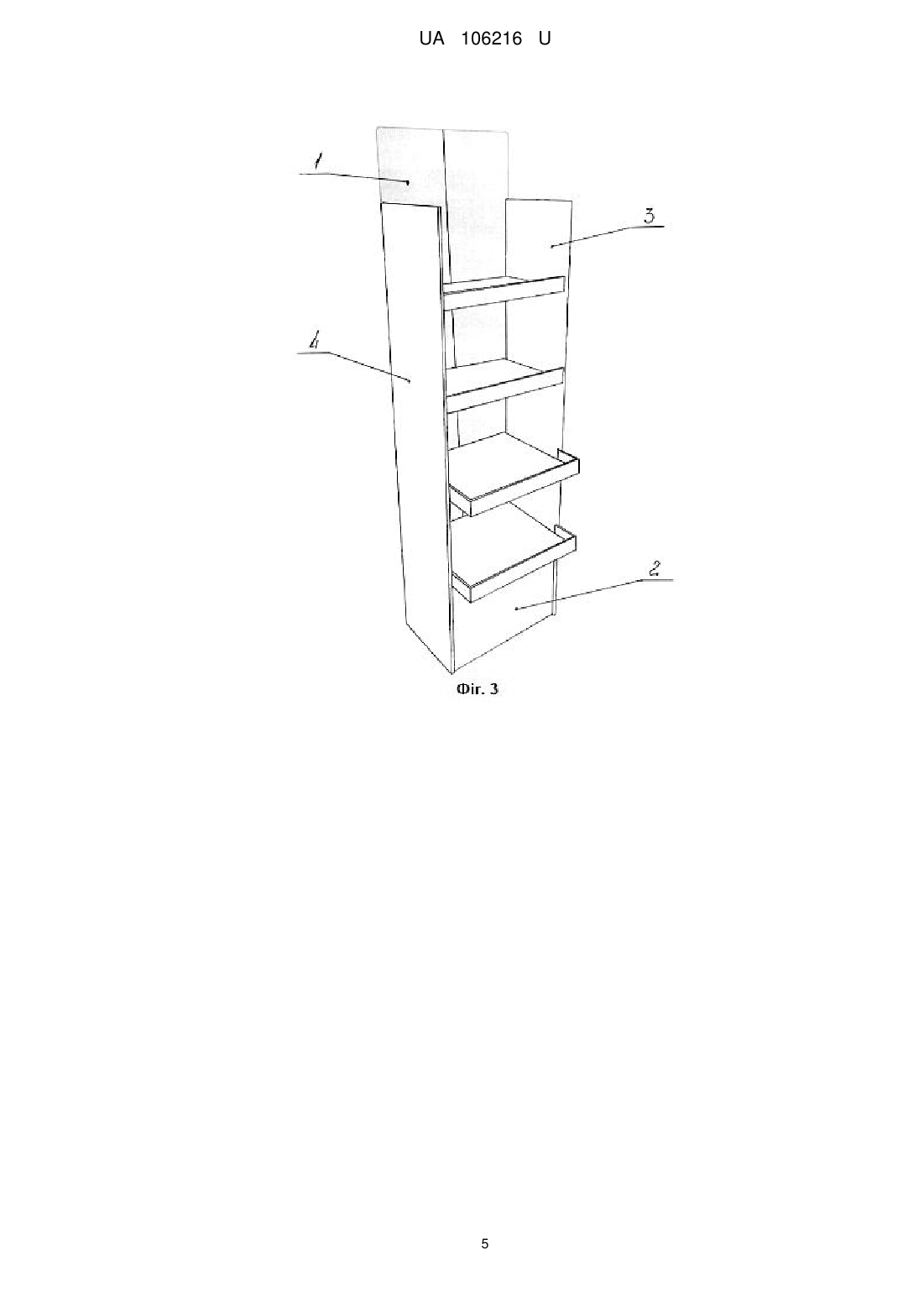

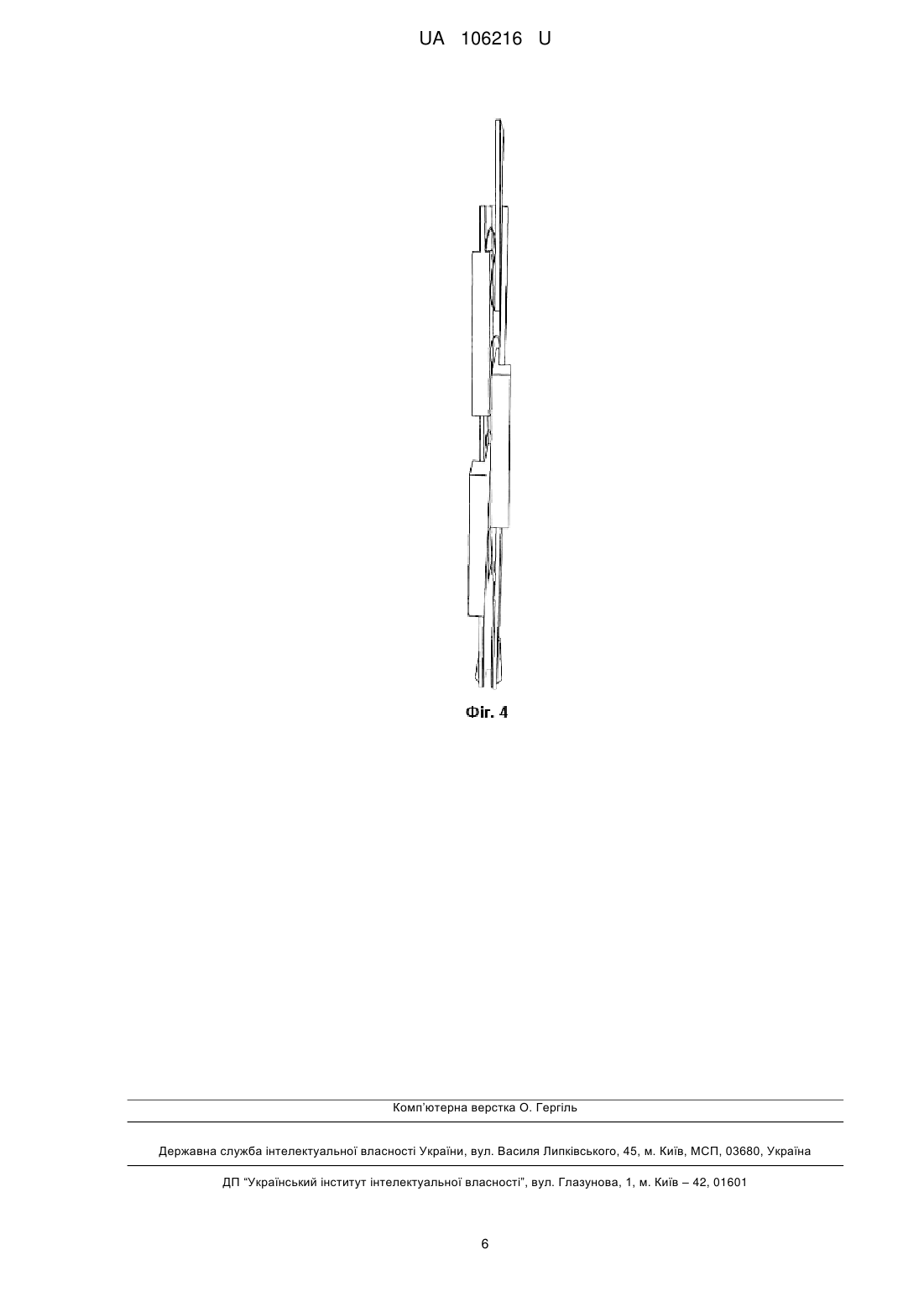

Реферат: Складаний торговий стенд містить дві бічні корпусні панелі та з'єднані з ними задню корпусну панель та передню корпусну панель, яка розміщена навпроти задньої корпусної панелі, а також полиці, які з'єднані з бічними корпусними панелями, що мають прорізи. Додатково введено щонайменше один елемент фіксації, який з'єднано з бічними корпусними панелями. Полиці поєднано з бічними корпусними панелями щонайменше по одному краю. UA 106216 U (54) СКЛАДАНИЙ ТОРГОВИЙ СТЕНД UA 106216 U UA 106216 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі роздрібної торгівлі та засобів інформування і може бути використана при утворенні складаних переносних безкаркасних торгових та рекламно-торгових засобів, які легко транспортуються та швидко встановлюються в місцях розташування торгівлі, реклами товарів та послуг. Відомий складаний торговий стояк, що виконаний у вигляді лотків для товарів, що мають у зібраному вигляді похиле положення, з'єднаних між собою, розташованих один над одним, та складаються з прямокутної основи і трьох стінок, які виступають уверх: двох бічних та однієї передньої, які містять рекламну інформацію; у нижній частині усіх лотків, за виключенням нижнього, є один або більше виступів, а у верхній частині бічних стінок є відповідні розмірам виступів прорізи; у зібраному вигляді лотки мають похиле положення, і на бічних стінках лотка передбачені отвори для розташування присосок, а на задній частині основи лотка також виконані отвори для підвішування стояка, причому рекламна інформація кріпиться на верхньому лотку у верхній задній його частині (патент РФ № 13304, МПК A47F 5/00, опубл. 10.04.2000 p.). Недоліком складаного торгового стояка є низькі експлуатаційні характеристики та низька надійність конструкції, а також необхідність значних затрат для встановлення у правильному положенні. Відомий складаний торговий стенд, що містить дві бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також знімно-натяжні полиці, які з'єднані з бічними панелями, що мають прорізи для встановлення парних поворотних бічних виступів симетричних полиць для розташування товарів (патент US № 7007615, МПК А47В 43/02, опубл. 07.03.2006 р.). Недоліком складаного торгового стенда є низькі експлуатаційні характеристики, низька надійність конструкції, суттєві фінансові затрати для виробництва, а також необхідність значних затрат для встановлення у правильному положенні. Найбільш близьким аналогом до запропонованого складаного торгового стенда є складаний торговий стенд, який містить дві бічні корпусні панелі та з'єднану з ними задню корпусну панель, а також полиці, які з'єднані з бічними корпусними панелями, що мають прорізи; передню корпусну панель, яка розміщена навпроти задньої корпусної панелі і з'єднана з бічними корпусними панелями; елементи жорсткості, які розміщені під полицями і з'єднані з задньою корпусною панеллю та з бічною корпусною панеллю; передній край кожної полиці виконано з відгином наверх; полиць та елементів жорсткості, щонайменше, два; полиця та елемент жорсткості виконані з, щонайменше, однією діагональною лінією згину; бічні корпусні панелі, задню корпусну панель, передню корпусну панель, полиці та елементи жорсткості виконано, щонайменше, з двох шарів гофрокартону; задня корпусна панель відмежена від бічних корпусних панелей лініями згину (патент України №81992, МПК A 47 F 5/00, Бюл. №13, опубл. 10.07.2013 р.). Недоліком складаного торгового стенда є низька вантажопідйомність та необхідність значних затрат часу для встановлення у правильному положенні. В основу корисної моделі поставлено задачу створення такого складаного торгового стенда, в якому за рахунок конструктивних змін з'являється можливість підвищення вантажопідйомності та скорочення затрат часу для установки в правильному положенні. Поставлена задача вирішується тим, що складаний торговий стенд, який містить дві бічні корпусні панелі та з'єднані з ними задню корпусну панель і передню корпусну панель, яка розміщена навпроти задньої корпусної панелі, а також полиці, які з'єднані з бічними корпусними панелями, що мають прорізи, згідно з корисною моделлю, додатково введено щонайменше один елемент фіксації, який з'єднано з бічними корпусними панелями, а полиці поєднано з бічними корпусними панелями щонайменше по одному краю. Передня та задня корпусні панелі мають щонайменше одну лінію згину; елемент фіксації виконано з пластикової, металевої або іншої еластичної стрічки; бічні корпусні панелі, задню корпусну панель, передню корпусну панель та полиці виконано щонайменше з двох шарів гофрокартону. На кресленнях схематично зображено складаний торговий стенд, де на фіг. 1 зображено складаний торговий стенд у складеному вигляді, на фіг. 2 - загальний вигляд складаного торгового стенда в процесі підготовки до розкладання, на фіг. 3 зображено загальний вигляд складаного торгового стенда в експлуатаційному положенні, на фіг. 4 - стенд у зібраному стані. Складаний торговий стенд, який складається з задньої корпусної панелі 1 з лінією згину 12 та передньої корпусної панелі 2 з лінією згину 13, які з'єднані з двома бічними корпусними панелями 3, 4. Полиця 5 з'єднана з бічною корпусною панеллю 3 по бічній стороні, інша зафіксована на елемент фіксації 6. Полиця 7 з'єднана з бічною корпусною панеллю 4 по бічній стороні, інша зафіксована на елемент фіксації 8. Полиця 9 з'єднана з бічною корпусною панеллю 3 по бічній стороні, інша зафіксована на елемент фіксації 10. Полиця 14 з'єднана з 1 UA 106216 U 5 10 15 20 25 30 35 40 бічною корпусною панеллю 4 по бічній стороні, інша зафіксована на елемент фіксації 15. Елементи фіксації 6, 8, 10, 15 з'єднані з бічними корпусними панелями 3, 4 через прорізи 11. Елементи фіксації 6, 8, 10, 15 знаходяться під полицями 5, 7, 9, 14. Складаний торговий стенд збирається наступним чином: бічні корпусні панелі 3, 4 встановлюються під прямим кутом відносно задньої корпусної панелі 1. Елементи фіксації 6, 8, 10, 15 з'єднуються з бічними корпусними панелями 3, 4 через прорізи 11. Полиця 5 з'єднується з бічною корпусною панеллю 3 по бічній стороні, а інша фіксується на елемент фіксації 6. Полиця 7 з'єднується з бічною корпусною панеллю 4 по бічній стороні, а інша фіксується на елемент фіксації 8. Полиця 9 з'єднується з бічною корпусною панеллю 3 по бічній стороні, а інша фіксується на елемент фіксації 10. Полиця 14 з'єднується з бічною корпусною панеллю 4 по бічній стороні, а інша фіксується на елемент фіксації 15. Після фіксації полиць 5, 7, 9, 14 передня корпусна панель 2 з'єднується з бічними корпусними панелями 3, 4. В зібраному вигляді перед застосуванням складаного торгового стенда бічні корпусні панелі 3, 4 розміщені паралельно одна одній завдяки згинанню задньої корпусної панелі 1 по лінії згину 12, а передньої корпусної панелі 2 з лінією згину 13. Полиці 5, 7, 9, 14 розташовуються паралельно бічними корпусним панелям 3, 4. Завдяки чому конструкція складаного торгового стенда приймає плаский вигляд компактно упаковується для транспортування та зберігання. Запропонована конструкція складаного торгового стенда відрізняється від відомих конструктивних рішень більш високою вантажопідйомністю та підвищеною економічністю, оскільки матеріал складаного торгового стенда - гофрокартон та пластикова стрічка, яка є матеріалом елемента фіксації, є найбільш дешевими матеріалами серед матеріалів, які мають гнучку структуру. Розроблена конструкція складаного торгового стенда з елементом фіксації дозволяє значно збільшити вантажопідйомність. Тому використання гофрокартону та пластикової стрічки як елемента фіксації дозволяє збільшити вантажопідйомність полички, що, відповідно, збільшує вантажопідйомність всієї конструкції в цілому. А подальше використання складаного торгового стенда значно збільшує термін використання та зменшує вартість подальшої експлуатації. Конструктивне рішення, яке пропонується, дозволяє суттєво зменшити затрати часу на збирання складаного торгового стенда в робоче положення (розгортку та встановлення) завдяки конструкції полиць та елементів фіксації. Завдяки тому, що передня, задня, бічні корпусні панелі та полиці виконані з гофрокартону, а елементи фіксації з еластичної пластикової стрічки, - це дозволяє швидко складати та збирати конструкцію складаного торгового стенда. Таким чином, підвищуючи ступінь автоматизації складання-розкладання, збільшують довговічність та надійність експлуатації складаного торгового стенда, мінімізуючи затрати праці для надійного встановлення в правильному експлуатаційному положенні. Також слід зазначити, що матеріал гофрокартон є екологічно чистим матеріалом і тому подальша його утилізація не буде шкодити навколишньому середовищу. Складаний торговий стенд виготовлений в пробних примірниках та пройшов попередню експлуатацію в торгових закладах, де і отримав схвальні відгуки, як від робітників закладів так і від покупців. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Складаний торговий стенд, який містить дві бічні корпусні панелі та з'єднані з ними задню корпусну панель та передню корпусну панель, яка розміщена навпроти задньої корпусної панелі, а також полиці, які з'єднані з бічними корпусними панелями, що мають прорізи, який відрізняється тим, що додатково введено щонайменше один елемент фіксації, який з'єднано з бічними корпусними панелями, а полиці поєднано з бічними корпусними панелями щонайменше по одному краю. 2. Складаний торговий стенд за п. 1, який відрізняється тим, що передня та задня корпусні панелі мають щонайменше одну лінію згину. 3. Складаний торговий стенд за п. 1, який відрізняється тим, що елемент фіксації виконано з пластикової, металевої або іншої еластичної стрічки. 4. Складаний торговий стенд за п. 1, який відрізняється тим, що бічні корпусні панелі, задню корпусну панель, передню корпусну панель та полиці виконано щонайменше з двох шарів гофрокартону. 2 UA 106216 U 3 UA 106216 U 4 UA 106216 U 5 UA 106216 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
