Замок з ”антипанічною” функцією

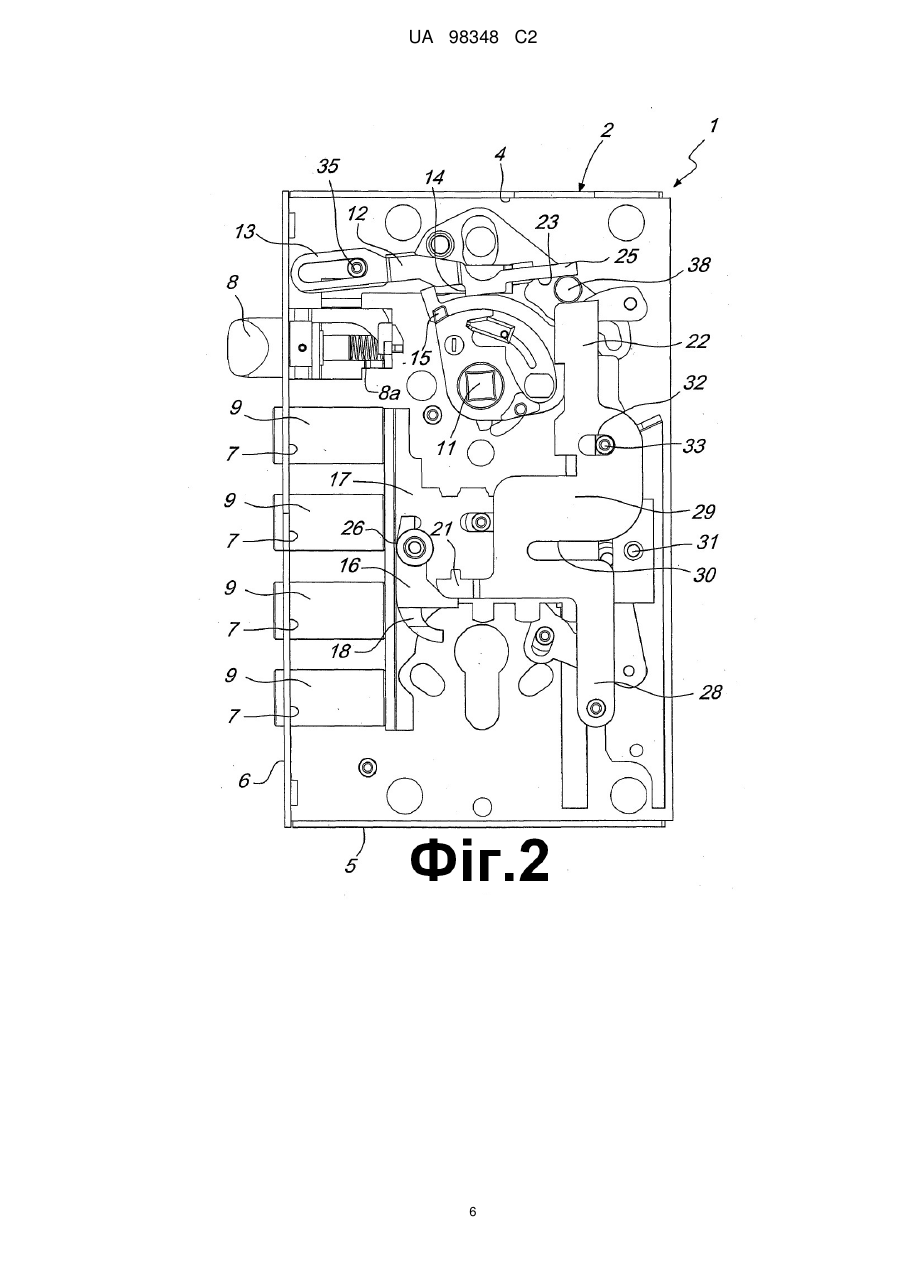

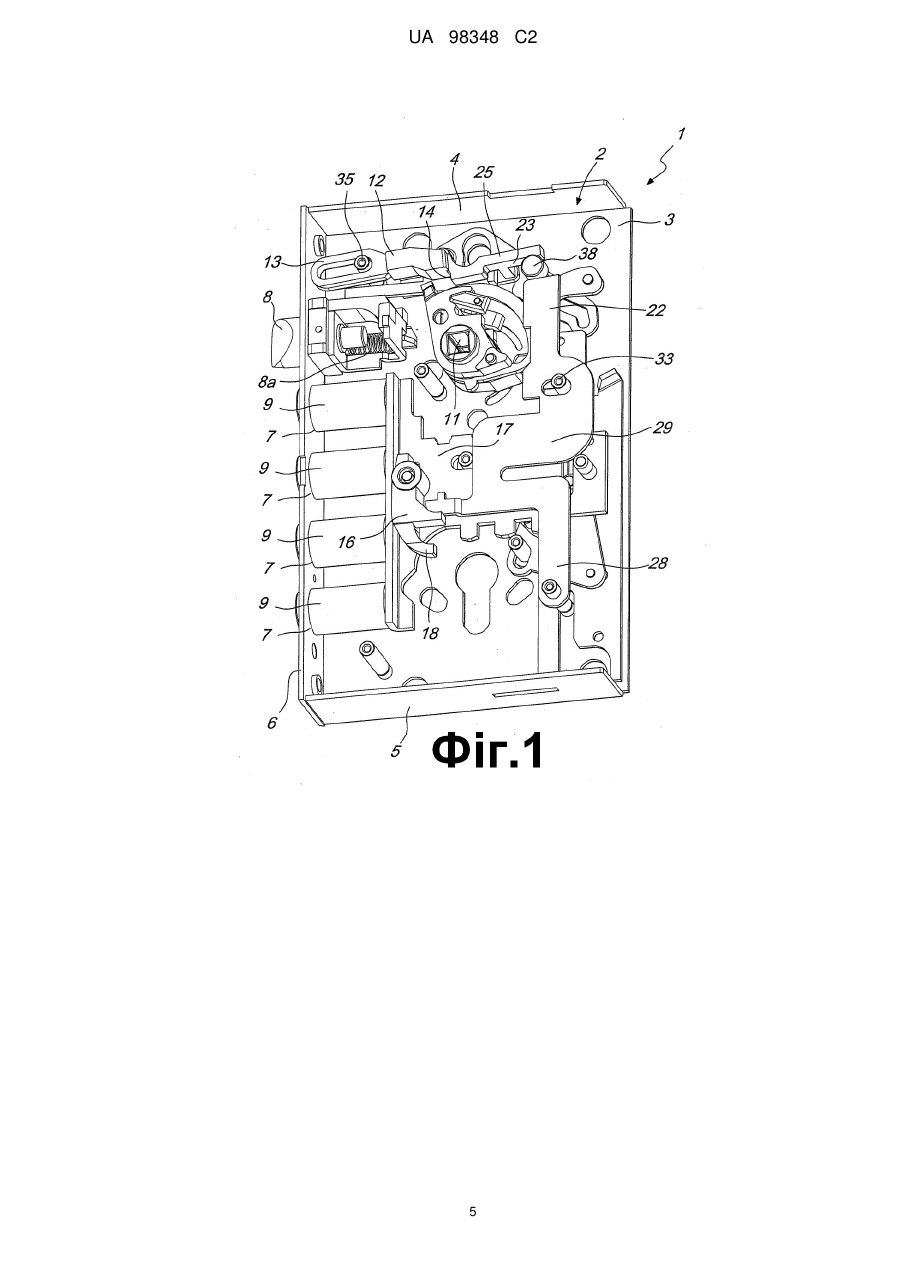

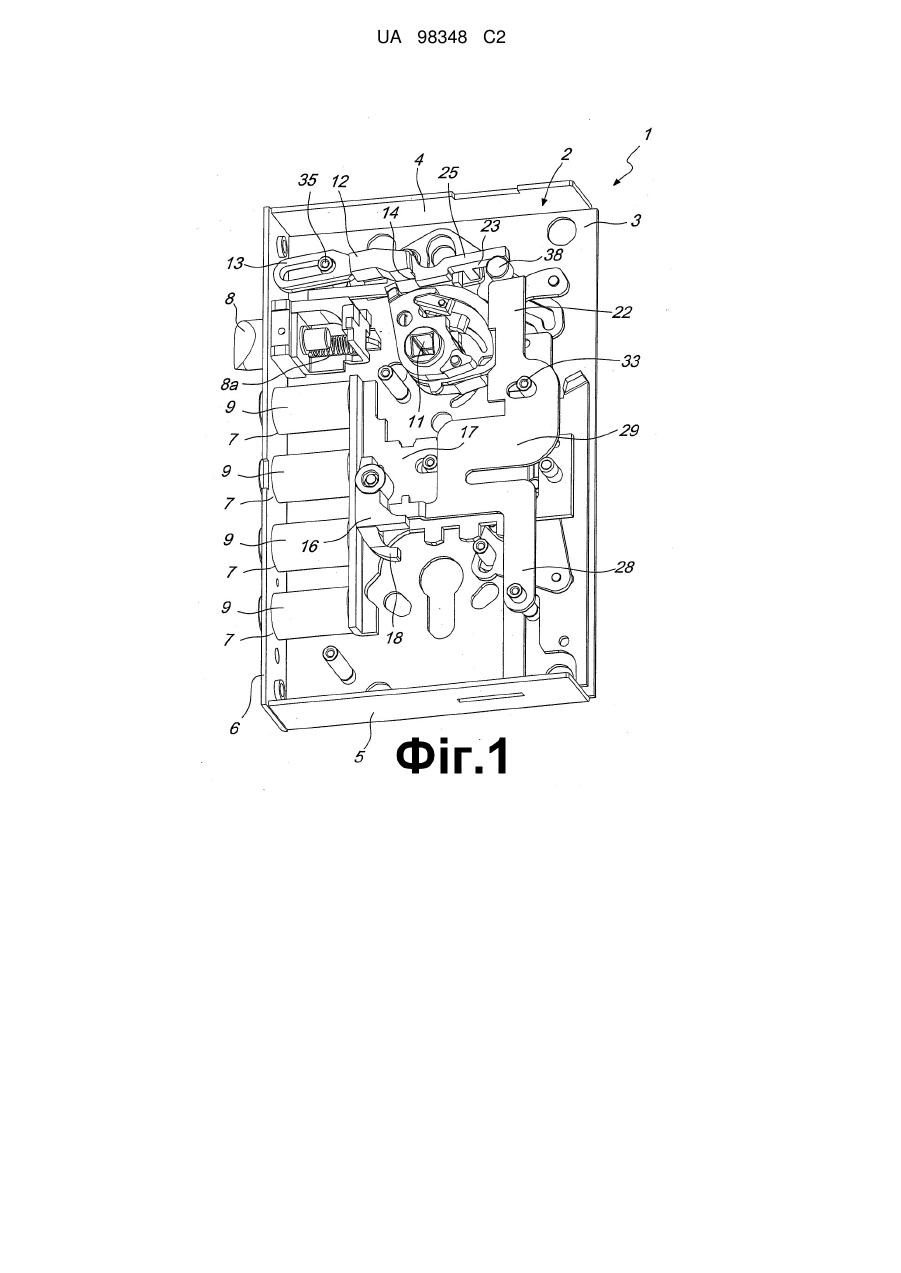

Реферат: Винахід належить до замків, що можуть відкриватися без ключа в екстрених випадках. Замок (1) має коробчастий корпус (2) з бічними отворами (7) для проходження щонайменше однієї защіпки (8) та щонайменше одного ригельного засува (9). Плоскі елементи з'єднані із циліндром (10), який приводять у дію ключем. Обертовий елемент (11), з'єднаний з ручкою, зв'язаний із защіпкою (8) за допомогою важільних механізмів та призначений для пересування защіпки. Важільні механізми, розташовані між обертовим елементом (11) та защіпкою (8), мають тягу (12) з кінцем (13), який може бути зв'язаний із защіпкою (8) для її пересування. Тяга (12) має нижню частину (14) для зчеплення із відповідним упором (15), жорстко з'єднаним з обертовим елементом (11). Тяга (12) може повертатися відносно свого кінця (13) механізмом, який може бути приведений у дію користувачем. У першому положенні одна її частина (14) розташована по суті на одній лінії зі згаданим упором (15). У другому піднятому положенні частина (14) відокремлена від упора (15) та не стикається з ним у жодній точці його пересування під час повертання обертового елемента (11). Замок забезпечує відкривання двері без ключа з внутрішнього боку за допомогою дверної ручки. UA 98348 C2 (12) UA 98348 C2 UA 98348 C2 5 10 15 20 25 30 35 40 45 50 55 60 Замки традиційної конструкції звичайно забезпечують приведення у дію защіпки за допомогою ручки (у деяких випадках розташованої лише з внутрішнього боку дверей, а у інших випадках — з обох боків), а ригельних засувів (звичайно разом із защіпкою) — шляхом повертання ключа всередині циліндра. Для споруд деяких видів застосування замка цього типу неможливе, оскільки відповідні нормативні акти вимагають, щоб на аварійних виходах були встановлені аварійні запори (натискання на такий запір або його обертання повинно забезпечувати відкривання дверей при будь-якому взаємному розташуванні елементів її конструкції, тобто навіть тоді, коли ригельні засуви повністю висунуті). Відомі варіанти виконання замків, які не мають можливості втягування ригельних засувів шляхом повертання ручки (або аварійного запору), вимагають блокування ригельних засувів у втягненому положенні на весь час, протягом якого потрібна дія "антипанічної" функції (доти, доки у такому закритому просторі перебувають люди). Однак застосування цього рішення не дозволено багатьма нормативними положеннями, оскільки умови безпеки для користувача мають підтримуватися постійно. Існують варіанти виконання замків (відомої конструкції), які уможливлюють втягування ригельних засувів шляхом повертання ручки, однак ці варіанти виконання з причини наявності у них множини взаємно зв'язаних елементів вимагають застосування коробчастого корпусу, який має дуже великі розміри (значно більші, ніж стандартний замок). З цієї причини такі замки, придатні для застосування з "антипанічною" функцією, пристосовані для встановлення тільки на дверях, виконаних спеціально для встановлення цих замків. Разом із цим слід зазначити, що надання "антипанічної" функції ручці дверей уможливлює потрапляння будь-якої особи ззовні до приміщення (шляхом дії на зовнішню ручку) навіть тоді, коли двері зачинені ригельними засувами. Тому цей варіант здійснення майже не знаходить застосування з причини наявності такого серйозного недоліку. Метою цього винаходу є створення замка з "антипанічною" функцією, у якому цю "антипанічну" функцію можна привести у дію тільки з внутрішнього боку. У межах цієї мети однією із задач цього винаходу є створення замка з "антипанічною" функцією, у якому цю "антипанічну" функцію можна привести у дію тільки однією з ручок. Іншою задачею цього винаходу є створення замка з "антипанічною" функцією, у якому можливе керування та змінювання дій, виконуваних зовнішньою ручкою, уможливлюючи або забороняючи відкривання. Ще одною задачею цього винаходу є створення замка з "антипанічною" функцією, який має низьку вартість, відносно простий для втілення на практиці та надійний у застосуванні. Ця мета досягається, а вказані задачі вирішуються шляхом створення замка з "антипанічною" функцією за цим винаходом, який включає в себе коробчастий корпус з бічними отворами для проходження щонайменше однієї защіпки та щонайменше одного ригельного засува, множину загалом плоских елементів, функціонально зв'язаних із циліндром, який приводять у дію відповідним ключем, та обертовий елемент для утворення з'єднання з ручкою, зв'язаний зі згаданою щонайменше однією защіпкою за допомогою важільних механізмів та призначений для пересування защіпки, який відрізняється тим, що згадані важільні механізми, розташовані між обертовим елементом та защіпкою, включають в себе тягу з кінцем, який може бути зв'язаний зі згаданою защіпкою для пересування згаданої защіпки, причому згадана тяга має щонайменше одну нижню частину для взаємодії із щонайменше одним відповідним упором, жорстко з'єднаним зі згаданим обертовим елементом; згадана тяга виконана з можливістю повертання відносно свого кінця за допомогою механізму, який може бути приведений у дію користувачем, від першого положення, у якому щонайменше одна її частина розташована загалом на одній лінії зі згаданим щонайменше одним упором, до другого піднятого положення, у якому згадана щонайменше одна частина відокремлена від згаданого щонайменше одного упора, перебуває на певній відстані від нього та не стикається з ним у жодній точці його пересування під час обертання згаданого обертового елемента. Інші особливості та переваги цього винаходу стануть більш очевидними з наведеного нижче докладного опису варіанта виконання замка з "антипанічною" функцією, якому віддають перевагу, але який не є виключним та єдино можливим, ілюстрованого у вигляді прикладу, який не обмежує обсягу винаходу, за допомогою прикладених фігур, на яких: Фіг. 1 являє собою вид у перспективі внутрішньої конструкції замка з "антипанічною" функцією за цим винаходом; Фіг. 2 являє собою вид спереду внутрішньої конструкції замка з "антипанічною" функцією за цим винаходом; 1 UA 98348 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 3 являє собою вид у перспективі внутрішньої конструкції замка з "антипанічною" функцією за цим винаходом; Фіг. 4 являє собою вид у перспективі внутрішньої конструкції замка з "антипанічною" функцією за цим винаходом. На фігурах позицією 1 в цілому позначений замок з "антипанічною" функцією. Замок 1 для зміцнених дверей включає в себе коробчастий корпус 2; згаданий корпус 2 має форму, загалом подібну до паралелепіпеда, та має дві взаємно протилежні стінки 3, які мають більшу поверхню, та чотири бічні стінки — верхню 4, нижню 5, передню 6 та задню (на фігурі не показану). Коробчастий корпус 2 може бути виконаний з урахуванням стандартних вимог до розмірів для замка цього типу, що забезпечує перевагу, яка полягає у можливості встановлення у будь-які зміцнені двері без жодної необхідності їх модифікування. Коробчастий корпус 2 має відповідні бічні отвори 7 для проходження щонайменше однієї защіпки 8 та щонайменше одного ригельного засува 9; за варіантом здійснення винаходу, показаним на фігурі, щонайменше один ригельний засув 9 утворений чотирма циліндричними елементами, розташованими взаємно паралельно з можливістю ковзання у поперечному напрямку відносно замка 1. Існують варіанти здійснення цього винаходу, у яких застосовані додаткові ригельні засуви, які висуваються з верхньої стінки 4 та з нижньої стінки 5 і зв'язані з приводними тягами, виконаними з можливістю приводити у дію запори, які здійснюють поступальне пересування відносно двері та розташовані на будь-якій відстані від замка 1; також можливо виконання замка 1, що має один ригельний засув 9 факультативно більшого розміру (або виконаного з будь-якої кількості елементів будь-якої форми та/або розміру) для забезпечення достатнього рівня безпеки від спроб злому. Коробчастий корпус 2 вміщує множину загалом плоских елементів, функціонально зв'язаних із циліндром 10, який приводять у дію відповідним ключем. Обертовий елемент 11 також розташований всередині корпусу 2 для утворення з'єднання з ручкою; обертовий елемент 11 зв'язаний із щонайменше однією защіпкою 8 за допомогою прийнятних систем важелів відомого типу, призначених для пересування згаданої защіпки. Згадані системи важелів, розташовані між обертовим елементом 11 та защіпкою 8, включають в себе тягу 12, кінець 13 якої може бути зв'язаний із защіпкою 8 для здійснення її пересування. Тяга 12 має щонайменше одну нижню частину 14 для взаємодії із щонайменше одним відповідним упором 15, жорстко з'єднаним зі згаданим обертовим елементом 11. Тяга 12 може повертатися відносно свого кінця, а її пересування здійснюють механізмом, який може бути приведений у дію користувачем, від першого положення, у якому частина 14 розташована загалом на одній лінії зі згаданим упором 15, до другого піднятого положення, у якому частина 14 відокремлена від упора 15, перебуває на певній відстані від нього та не стикається з ним у жодній точці його пересування під час обертання обертового елемента 11. Механізм приведення у дію, призначений для пересування тяги 12, включає в себе обертовий важіль 16, який шарнірно прикріплений до несучої пластини 17 ригельних засувів 9, та має виступний зубець 18, який перебуває у певному положенні поблизу поводка 19 циліндра 10 та стикається з ним під час його пересування, коли ригельні засуви 9 знаходяться у втягненому положенні. Хитний важіль 20 шарнірно прикріплений до коробчастого корпусу 2 та має виступ 21, який перебуває загалом навпроти важеля 16, а також верхній кінець 22, розташований загалом на одній лінії із нижньою гранню 23 тяги 12, для утримування тяги 12 у другому піднятому положенні, коли нижня грань 23 спирається на верхній кінець 22, причому факультативно через інші проміжні елементи. Обертовий важіль 16 має загалом видовжене тіло 24, у якому виконаний наскрізний отвір 26 для осі, прикріпленої до несучої пластини 17. Зубець 18 викривлений, простягаючись загалом у напрямку до циліндра 10 та у складеному стані розташований у нижній частині важеля 16. У бік від зубця 18 відходить бічний виступ 27 для підтримування виступа 21 хитного важеля 20. Хитний важіль 20 має, якщо дивитись знизу вгору тоді, коли він розташований у складеному стані, кінцеву ділянку 28, кінець якої шарнірно прикріплений до коробчастого корпусу 2, та центральну пластину 29 складної форми. Центральна пластина 29, з одного боку якої у поперечному напрямку простягається виступ 21, має поперечний проріз 30, розташований на одній лінії зі стрижнем 31, жорстко прикріпленим до несучої пластини 17 ригельних засувів 9, проріз 32 для нерухомої осі 33 та верхній кінець 22 (описаний вище), виконаний з можливістю взаємодії з нижньою гранню 23 тяги 12. Тяга 12 має виконаний поблизу кінця 13 наскрізний отвір 34 для напрямної осі 35, яка жорстко прикріплена до корпусу 2, центральну частину 36, з якої виступає нижня частина 14 для 2 UA 98348 C2 5 10 15 20 25 30 35 40 45 50 55 60 взаємодії з відповідним упором 15, жорстко прикріпленим до обертового елемента 11, та кінцевий стрижень 25, який спирається на верхній кінець 22 хитного важеля 20. Защіпка 8 звичайно утримується у висунутому стані за допомогою придатного пружного засобу 8а та з'єднана з рушійним елементом 37. Кінець 13 тяги 12 постійно взаємодіє з рушійним елементом 37, коли тяга 12 розташована у першому положенні, а отже загалом опущена. Слід зазначити, що у варіанті здійснення цього винаходу, показаному на фігурі, між кінцевим стрижнем 25 та верхнім кінцем 22 розташований проміжний елемент 38, жорстко прикріплений до одного з загалом плоских елементів, функціонально зв'язаних із циліндром 10. Принцип дії замка 1 за цим винаходом описаний нижче. Перш за все слід зазначити, що у замку 1 відсутнє втягування защіпки 8 шляхом повертання ключа у циліндрі 10 у напрямку втягування ригельних засувів 9, коли згадані ригельні засуви вже повністю втягнені. Таким чином, він являє собою такий вид замка, у якому защіпку 8 можна пересувати тільки за допомогою ручки, яка вставлена у елемент 11, а ригельні засуви можуть бути втягнені та/або висунуті тільки шляхом обертання поводка 19 циліндра 10. Звичайно обертання ручки супроводжується обертанням елемента 11, упор 15 якого діє на частину 14, спричинюючи відсування важеля 12 з подальшим втягуванням защіпки 8. У цьому випадку важіль 12 ковзає на проміжному елементі 38, який у свою чергу спирається на верхній кінець 22. Оскільки елемент 11 може мати дві обернені одна до одної та співвісні частини, то навіть якщо внутрішня ручка, вставлена у внутрішню частину елемента 11, є активною, зовнішня ручка, вставлена у зовнішню частину елемента 11, є вільною, отже будь-який рух ручки не спричинить пересування защіпки 8. Якщо ж необхідно з'єднати (активізувати) зовнішню ручку (а таким чином і зовнішню частину елемента 11) із защіпкою 8, то необхідно пересунути поводок 19, коли ригельні засуви 9 перебувають у втягненому положенні, повертаючи далі у напрямку втягування так, що це змушує зубець 18 пересуватися вгору, піднімаючи бічний виступ 27, який у свою чергу піднімає виступ 21 хитного важеля 20. Піднімання виступу 21 спричинює повертання хитного важеля 20 навколо кінцевої ділянки 28. Це повертання відсуває верхній кінець 22 від проміжного елемента 38 та від нижньої грані 23 кінцевого стрижня 25, які перебувають у опущеному стані. У цьому положенні кінець 13 тяги 12 взаємодіє з рушійним елементом 37 та може пересуватися, тільки спричинюючи втягування защіпки 8. Роз'єднання зовнішньої ручки із защіпкою 8 може бути відновлено шляхом повертання ключа усередині циліндра 10. Це повертання може бути таким, що спричинює висування ригельних засувів 9 або забезпечує пересування несучої пластини 17 з подальшим підніманням тяги 12 над елементом 11, а отже й розташуванням тяги в положенні, в якому вона не створює перешкод руху упора 15; таке розташування деталей без створення взаємних перешкод руху забезпечує те, що будьякий рух зовнішньої ручки у відповідній зовнішньої частині елемента 11 ніяк не передається на защіпку 8. Таким чином показано, що винахід досягає поставленої мети та вирішує поставлені задачі. Цей винахід, таким чином описаний, припускає численні модифікації та варіанти, жодний з яких не виходить за межі обсягу наведеної формули винаходу. Усі частини можуть бути також замінені іншими технічно еквівалентними елементами. У наведених варіантах здійснення винаходу окремі елементи, подані у відношенні до конкретних прикладів, у дійсності можуть мінятися місцями з іншими елементами, наявними у інших варіантах здійснення винаходу. ФОРМУЛА ВИНАХОДУ 1. Замок з "антипанічною" функцією, який включає в себе коробчастий корпус (2) з бічними отворами (7) для проходження щонайменше однієї защіпки (8) та щонайменше одного ригельного засува (9), множину загалом плоских елементів, функціонально зв'язаних із циліндром (10), що приводиться у дію відповідним ключем, та обертовий елемент (11) для утворення з'єднання з ручкою, зв'язаний зі згаданою щонайменше однією защіпкою (8) за допомогою важільних механізмів та призначений для її пересування, причому згадані важільні механізми, розташовані між обертовим елементом (11) та защіпкою (8), включають в себе тягу (12) з кінцем (13), який може бути зв'язаний зі згаданою защіпкою (8) для її пересування, причому згадана тяга (12) має щонайменше одну нижню частину (14) для взаємодії із 3 UA 98348 C2 5 10 15 20 25 30 35 40 щонайменше одним відповідним упором (15), жорстко з'єднаним зі згаданим обертовим елементом (11); причому згадана тяга (12) виконана з можливістю повертання відносно свого кінця (13) за допомогою механізму, який може бути приведений у дію користувачем, від першого положення, у якому щонайменше одна її частина (14) розташована загалом на одній лінії зі згаданим щонайменше одним упором (15), до другого піднятого положення, у якому згадана щонайменше одна частина (14) відокремлена від згаданого щонайменше одного упора (15), перебуває на певній відстані від нього та не стикається з ним у жодній точці його пересування під час обертання згаданого обертового елемента (11), який відрізняється тим, що згаданий механізм для пересування згаданої тяги (12) включає у себе обертовий важіль (16), який шарнірно прикріплений до несучої пластини (17) згаданих ригельних засувів (9) та має виступаючий зубець (18), який перебуває у визначеному положенні відносно повідка (19) згаданого циліндра (10) поблизу цього повідка (19) та стикається з ним під час його пересування тоді, коли ригельні засуви (9) знаходяться у втягненому положенні, хитний важіль (20), що шарнірно прикріплений до згаданого коробчастого корпусу (2) та має виступ (21), який перебуває загалом навпроти згаданого важеля (16), а також верхній кінець (22), розташований загалом на одній лінії із нижньою гранню (23) згаданої тяги (12), для утримання згаданої тяги (12) у згаданому другому піднятому положенні при спиранні нижньої грані (23) на верхній кінець (22) хитного важеля (20). 2. Замок за п. 1, який відрізняється тим, що згаданий обертовий важіль (16) має загалом видовжене тіло (24), у якому виконаний наскрізний отвір (26) для осі, прикріпленої до несучої пластини (17), причому згаданий зубець (18) викривлений, простягаючись загалом у напрямку до згаданого циліндра (10), а у бік від зубця (18) відходить бічний виступ (27) для підтримування згаданого виступу (21) згаданого хитного важеля (20). 3. Замок за п. 1, який відрізняється тим, що згаданий хитний важіль (20) має кінцеву ділянку (28), кінець якої шарнірно прикріплений до коробчастого корпусу (2), центральну пластину (29) складної форми, з одного боку якої у поперечному напрямку простягається згаданий виступ (21) та яка має поперечний проріз (30), розташований на одній лінії зі стрижнем (31), жорстко прикріпленим до несучої пластини (17) ригельних засувів (9), проріз (32) для нерухомої осі (33) та згаданий верхній кінець (22). 4. Замок за п. 1, який відрізняється тим, що згадана тяга (12) має виконаний поблизу кінця (13) наскрізний отвір (34) для напрямної осі (35), яка жорстко прикріплена до корпусу (2), центральну частину (36), з якої виступає щонайменше одна нижня частина (14) для взаємодії із щонайменше одним відповідним упором (15), жорстко прикріпленим до згаданого обертового елемента (11), та кінцевий стрижень (25), який спирається на верхній кінець (22) хитного важеля (20). 5. Замок за будь-яким із попередніх пунктів, який відрізняється тим, що згадана защіпка (8), яка утримується у висунутому стані за допомогою придатного пружного засобу (8а), з'єднана з рушійним елементом (37), причому згаданий кінець (13) згаданої тяги (12) постійно взаємодіє зі згаданим рушійним елементом (37) тоді, коли згадана тяга (12) розташована у згаданому першому положенні. 6. Замок за будь-яким із попередніх пунктів, який відрізняється тим, що між згаданим кінцевим стрижнем (25) та згаданим кінцем (22) розташований проміжний елемент (38), жорстко прикріплений до одного зі згаданих загалом плоских елементів, функціонально зв'язаних із циліндром (10). 4 UA 98348 C2 5 UA 98348 C2 6 UA 98348 C2 7 UA 98348 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601 8
