Відтяжне вушко у формі крила для банки з напоєм

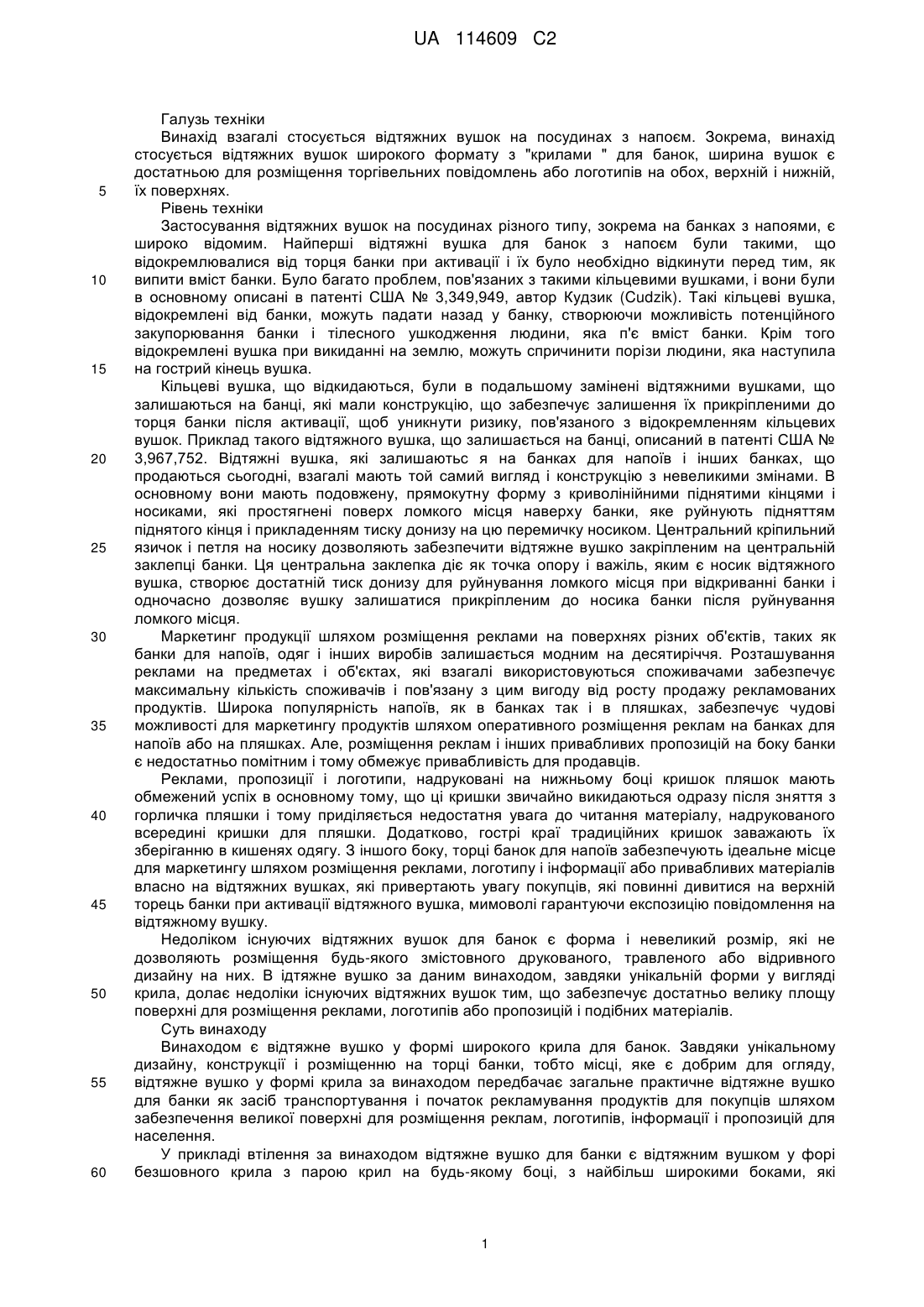

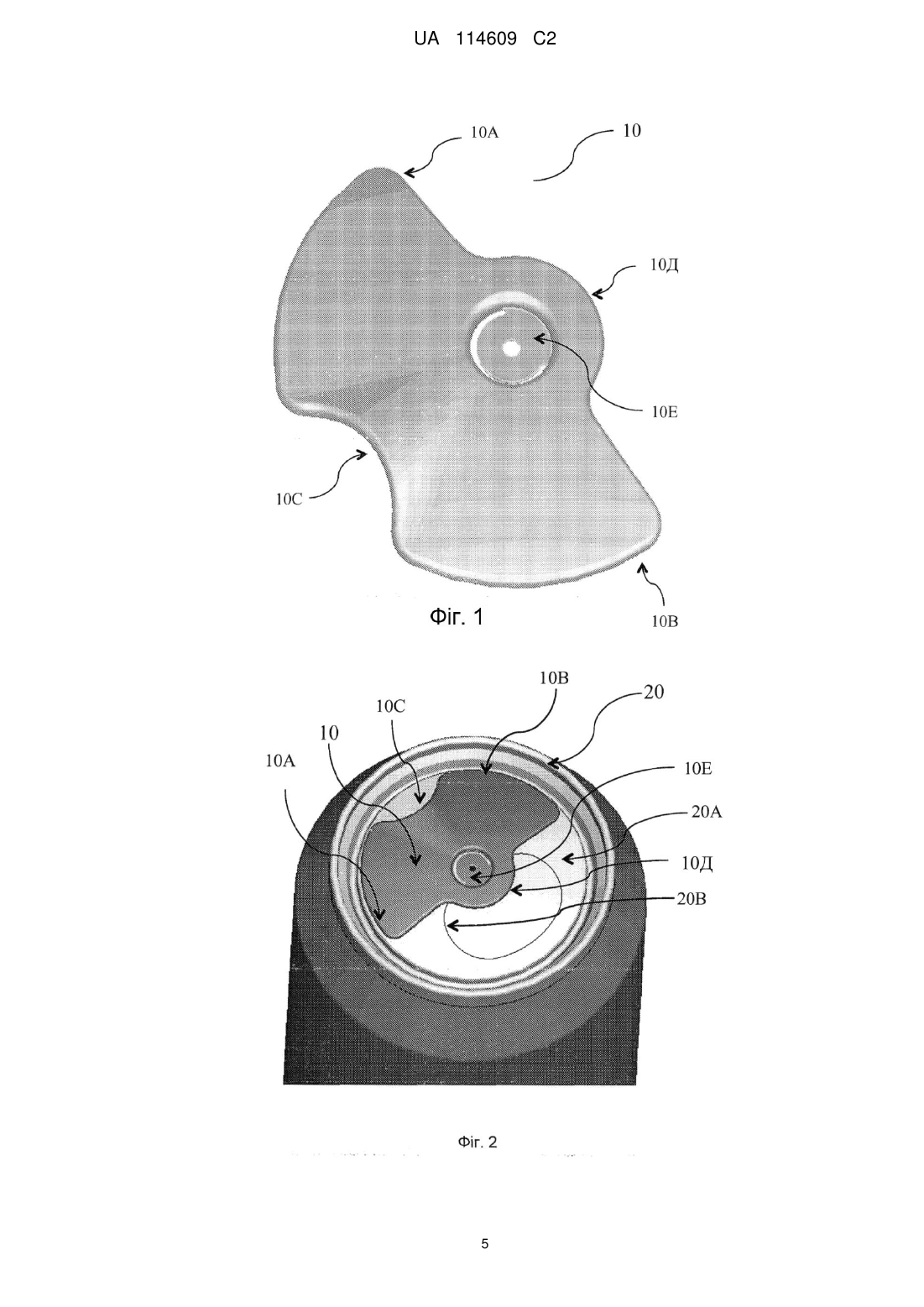

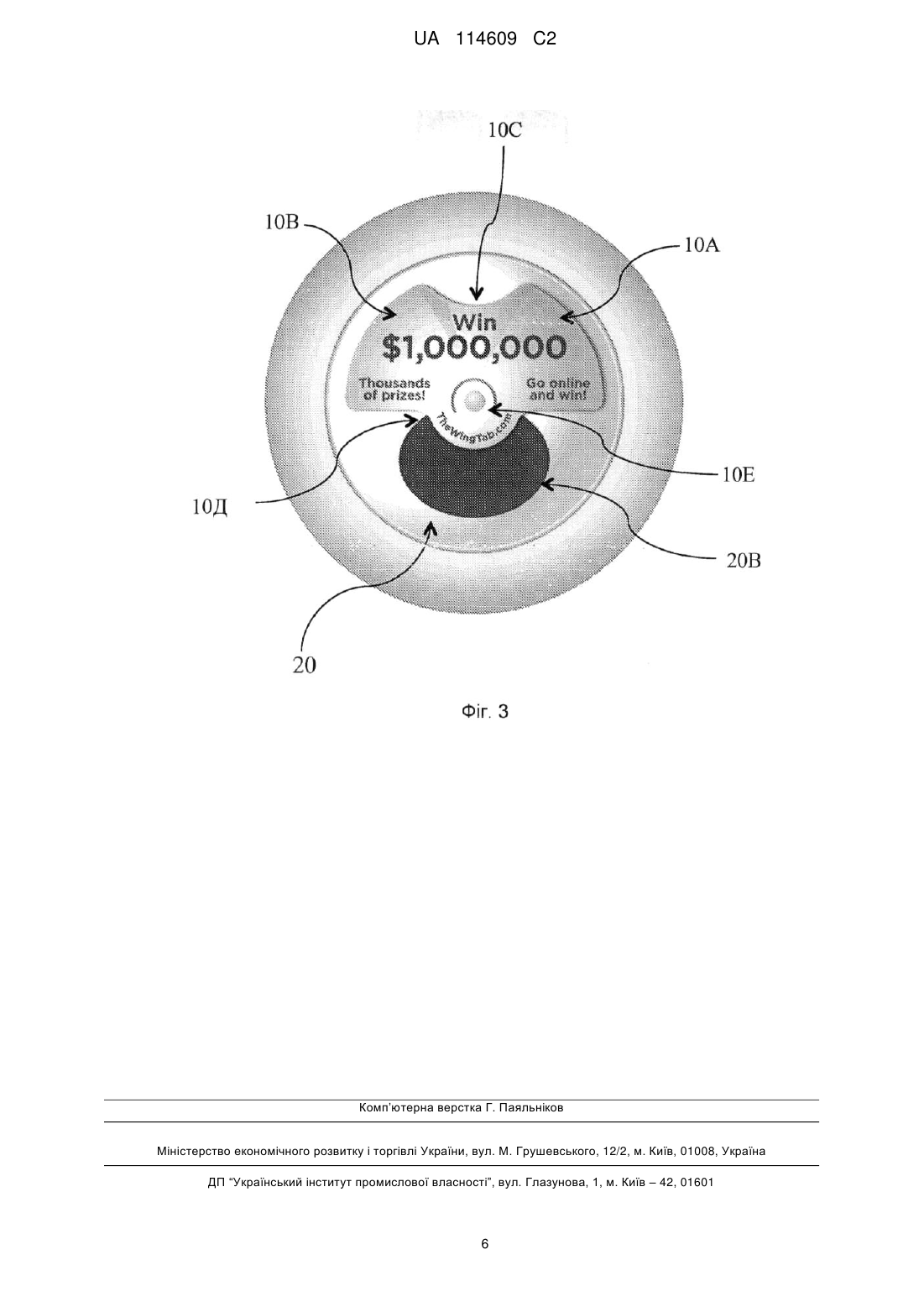

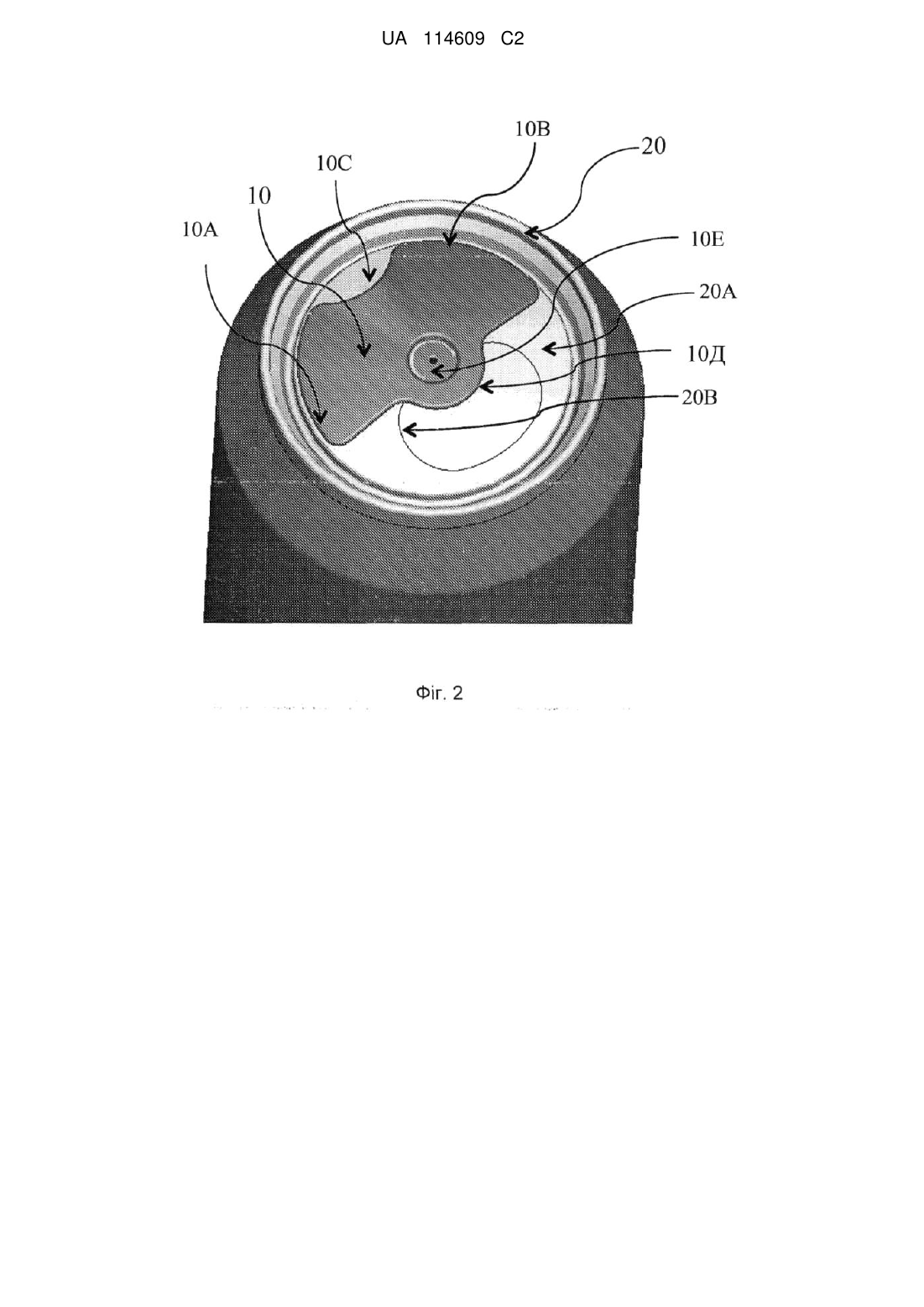

Реферат: Відтяжне вушко (10) у формі крила для банки з напоєм, яке є достатньо широким і високим для розміщення реклами, логотипу, слоганів, конкурсних об'яв, графічних зображень, адрес вебсайтів, гравюр або інших маркетингових, заохочуючих або інформаційних повідомлень для споживачів напою. Відтяжне вушко (10) у формі крила для банки може бути відкріплене від банки і зберігатися в кишені, не спричиняючи тілесне ушкодження, тому що воно має гладкі круглі краї і є компактним. Відтяжне вушко (10) у формі крила для банки є достатньо великим, щоб впасти в банку при відкріпленні і створити небезпеку тілесного ушкодження або закупорки. Відтяжне вушко у формі крила для банки має U-подібний піднятий край, який пристосований для введення пальця, щоб підняти вушко для більш легкого відкриття отвору банки. Контур Uподібного піднятого краю відтяжного вушка у формі крила для банки також пристосований до перегородки між ніздрями особи, щоб дозволити споживання напою з банки без нахилу голови надто далеко назад. UA 114609 C2 (12) UA 114609 C2 UA 114609 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід взагалі стосується відтяжних вушок на посудинах з напоєм. Зокрема, винахід стосується відтяжних вушок широкого формату з "крилами " для банок, ширина вушок є достатньою для розміщення торгівельних повідомлень або логотипів на обох, верхній і нижній, їх поверхнях. Рівень техніки Застосування відтяжних вушок на посудинах різного типу, зокрема на банках з напоями, є широко відомим. Найперші відтяжні вушка для банок з напоєм були такими, що відокремлювалися від торця банки при активації і їх було необхідно відкинути перед тим, як випити вміст банки. Було багато проблем, пов'язаних з такими кільцевими вушками, і вони були в основному описані в патенті США № 3,349,949, автор Кудзик (Cudzik). Такі кільцеві вушка, відокремлені від банки, можуть падати назад у банку, створюючи можливість потенційного закупорювання банки і тілесного ушкодження людини, яка п'є вміст банки. Крім того відокремлені вушка при викиданні на землю, можуть спричинити порізи людини, яка наступила на гострий кінець вушка. Кільцеві вушка, що відкидаються, були в подальшому замінені відтяжними вушками, що залишаються на банці, які мали конструкцію, що забезпечує залишення їх прикріпленими до торця банки після активації, щоб уникнути ризику, пов'язаного з відокремленням кільцевих вушок. Приклад такого відтяжного вушка, що залишається на банці, описаний в патенті США № 3,967,752. Відтяжні вушка, які залишаютьс я на банках для напоїв і інших банках, що продаються сьогодні, взагалі мають той самий вигляд і конструкцію з невеликими змінами. В основному вони мають подовжену, прямокутну форму з криволінійними піднятими кінцями і носиками, які простягнені поверх ломкого місця наверху банки, яке руйнують підняттям піднятого кінця і прикладенням тиску донизу на цю перемичку носиком. Центральний кріпильний язичок і петля на носику дозволяють забезпечити відтяжне вушко закріпленим на центральній заклепці банки. Ця центральна заклепка діє як точка опору і важіль, яким є носик відтяжного вушка, створює достатній тиск донизу для руйнування ломкого місця при відкриванні банки і одночасно дозволяє вушку залишатися прикріпленим до носика банки після руйнування ломкого місця. Маркетинг продукції шляхом розміщення реклами на поверхнях різних об'єктів, таких як банки для напоїв, одяг і інших виробів залишається модним на десятиріччя. Розташування реклами на предметах і об'єктах, які взагалі використовуються споживачами забезпечує максимальну кількість споживачів і пов'язану з цим вигоду від росту продажу рекламованих продуктів. Широка популярність напоїв, як в банках так і в пляшках, забезпечує чудові можливості для маркетингу продуктів шляхом оперативного розміщення реклам на банках для напоїв або на пляшках. Але, розміщення реклам і інших привабливих пропозицій на боку банки є недостатньо помітним і тому обмежує привабливість для продавців. Реклами, пропозиції і логотипи, надруковані на нижньому боці кришок пляшок мають обмежений успіх в основному тому, що ці кришки звичайно викидаються одразу після зняття з горличка пляшки і тому приділяється недостатня увага до читання матеріалу, надрукованого всередині кришки для пляшки. Додатково, гострі краї традиційних кришок заважають їх зберіганню в кишенях одягу. З іншого боку, торці банок для напоїв забезпечують ідеальне місце для маркетингу шляхом розміщення реклами, логотипу і інформації або привабливих матеріалів власно на відтяжних вушках, які привертають увагу покупців, які повинні дивитися на верхній торець банки при активації відтяжного вушка, мимоволі гарантуючи експозицію повідомлення на відтяжному вушку. Недоліком існуючих відтяжних вушок для банок є форма і невеликий розмір, які не дозволяють розміщення будь-якого змістовного друкованого, травленого або відривного дизайну на них. В ідтяжне вушко за даним винаходом, завдяки унікальній форми у вигляді крила, долає недоліки існуючих відтяжних вушок тим, що забезпечує достатньо велику площу поверхні для розміщення реклами, логотипів або пропозицій і подібних матеріалів. Суть винаходу Винаходом є відтяжне вушко у формі широкого крила для банок. Завдяки унікальному дизайну, конструкції і розміщенню на торці банки, тобто місці, яке є добрим для огляду, відтяжне вушко у формі крила за винаходом передбачає загальне практичне відтяжне вушко для банки як засіб транспортування і початок рекламування продуктів для покупців шляхом забезпечення великої поверхні для розміщення реклам, логотипів, інформації і пропозицій для населення. У прикладі втілення за винаходом відтяжне вушко для банки є відтяжним вушком у форі безшовного крила з парою крил на будь-якому боці, з найбільш широкими боками, які 1 UA 114609 C2 5 10 15 20 25 30 35 40 45 50 55 60 простягнені по верхній поверхні банки з напоєм на одному кінці контуру банки. В цьому втіленні найбільш широкі боки вушка у формі крила лежать паралельно зовнішньому ободу торця банки, але вони достатньо відстоять від ободу банки, щоб не перешкоджати штабелюванню банок. У прикладі втілення за винаходом криволінійна виїмка U-подібної форми в центрі між двома крилами крилоподібного вушка піднята на декілька міліметрів від поверхні торця банки для утворення піднятого кінця вушка з достатнім простором для розташування вказівного або середнього пальця для підйому вушка і мінімізації незручності і поломки нігтів, що мали місце в традиційних відтяжних вушках для банок. Гострий вигин виїмки догори на піднятому кінці також обмежує необхідність застосування пристрою для відкриття банки. Додатковою перевагою вигину на піднятому кінці вушка є те, що коли особа п'є безпосередньо з банки, то перегородка, яка відокремлює ніздря, розміщується у вигині і мінімізує кут, на який особа повинна нахилити голову назад, щоб лити напій в горло. В цьому втіленні вушко у формі крила має носик, який лежить прямо навпроти піднятого кінця вушка і розташований поверх ломкого місця банки. У прикладі втілення за винаходом широкий розмах крилоподібного вушка дозволяє друкувати інформацію у вигляді реклам, логотипів, адрес вебсайтів, мотивуючих повідомлень, полемічних кодів/правил, графічних дизайнів і іншої подібної інформації. В цьому втіленні вушко у формі крила в залежності від особливості торця банки, на якій воно закріплене, забезпечує площу приблизно 40-45 мм шириною і 20-25 мм висотою для логотипів або повідомлень на верхній і нижній поверхнях вушка. В цьому втіленні фігури, виконанні лазером або гравіруванням також можуть бути розміщені на крилоподібному вушку. В іншому втіленні за винаходом вушко у формі крила може бути відірване від банки трьома повторними рухами вперед - назад, щоб зламати алюміній по осьових лініях або кріпильний язичок, який з'єднує його з центральною заклепкою. Потім вушко легко відділяють від посудини і воно може бути легко зберігатися для збереження реклами, логотипів або інших повідомлень для подальшого розгляду або пред'явлення для отримання призу у відповідності з рекламним матеріалом або логотипом. В цьому втіленні вушка у формі крила компактний розмір вушка з гладкими краями є привабливим для покупця і продавця, завдяки тому, що вушко може бути вкладено у кишеню одягу або збережене в касі продавця. У всіх втіленнях вушка за винаходом зовнішній край вушка у формі крила відступає приблизно на 4-6 мм від зовнішнього краю обода банки. Так що вушко не перешкоджає штабелюванню банок. Суть винаходу взагалі наведена у формулі винаходу, втілення є прикладом або концептуальним виконанням винаходу і тому вирази "приклад втілення", "втілення", "інше втілення", або "залежне втілення" не обов'язково стосуються одного і того ж втілення за винаходом. До певної міри ці вирази різних втілень означають, що особлива конструкція, ознака або характеристика, описані у зв'язку з втіленням включені у, щонайменше, деякі втілення, але не обов'язково у всі втілення винаходу. Для подальшої ясності, хоча різні ознаки винаходу можуть бути описані в контексті одного втілення, ці ознаки також можуть бути забезпечені окремо або у будь-якій прийнятній комбінації. І навпаки, хоча винахід може бути описаний для ясності в контексті окремих втілень, винахід також може бути здійснений як одне втілення. Взагалі, ознаки і переваги різних втілень за винаходом, що описані в розділі суть винаходу, повинні бути додатково оцінені і є очевидними фахівцю в цій галузі, коли розглядати це у поєднанні з супроводжуваними кресленнями, які деталізують опис винаходу і прикладену формулу винаходу. Короткий опис креслень Фіг. 1 - вигляд в плані вушка у вигляді крила за винаходом. Фіг. 2 - вигляд в перспективі вушка у вигляді крила за винаходом, розташованого на торці банки для напою. Фіг. З - перспективний вигляд зразка втілення, де показано форму і розмір вушка і показано можливості розміщення інформації, дизайну або логотипу на його поверхні. Детальний опис винаходу Винахід стосується вдосконалення існуючих відтяжних вушок для банок. Відтяжне вушко для банки за винаходом має широку крилоподібну форму, дуже подібну до форми кажана з розтягненими крилами. Така безшовна конструкція крил є естетично привабливою і ергономічне практичною при використанні в якості відтяжного вушка для банки. Велика площа поверхні вушка дозволяє друкувати і демонструвати реклами, маркетингові повідомлення, логотипи і інші привабливі матеріали на верхній і нижній поверхнях вушка. Повернемось тепер до фігур, зокрема до фіг. 1, де показаний вигляд в плані відтяжного крилоподібного вушка 10 окремо від банки для ілюстрації загального дизайну форми крила і основних функціональних частин, які відрізняють ці вушка від відомих. Конструкція безшовного 2 UA 114609 C2 5 10 15 20 25 30 35 40 45 50 55 60 крила відтяжного вушка 10, як можна бачити, включає праве крило 10А і ліве крило 10В з середньою виїмкою U-подібної форми, яка є краєм 10С для підйому, розташованим в центрі загального розмаху крилоподібного вушка 10. Підйомний край 10С піднятий на декілька міліметрів від поверхні банки і дозволяє уведення пальця будь-якої величини і активацію носика 10Д вушка, створюючи тиск донизу на ломке місце на торці банки для відкриття її, щоб випити напій в банці. Криволінійний U-подібний підйомний край 10С також спроектований для пристосовування поверх перегородки між ніздрями особи, щоб дозволити людині пити безпосередньо з банки без нахилу голови назад для лиття напою в її рот. В цій конфігурації відтяжного вушка 10 кріпильний язичок вушка і шарнір 10Е розташовують по центру всередині носика 10Д для приєднання вушка 10 до центральної заклепки банки. На фіг.2 показаний вигляд в перспективі відтяжного вушка 10 у формі крила, яке розташоване поверх банки 20 і прикріплене до центральної заклепки на торцевій поверхні 20А банки крізь центральну кріпильну частину вушка і шарнір 10Е вушка 10. На цьому вигляді в перспективі показане розташування відтяжного вушка 10, при якому залишається достатній простір між найбільш віддаленими від середини краями крил 10А і 10В і зовнішнім краєм ободка банки 20, щоб дозволити штабелювання банок. Відтяжне крилоподібне вушкоЮ також розміщене таким чином, що залишається достатній простір між підйомним краєм 10С вушка 10 і ободком банки 20, щоб дозволити введення пальця крізь в трохи піднятий криволінійний край 10С для початку процесу активації, коли носик 10Д проламує ломке місце 20В. На фіг.З показаний вигляд в перспективі зразка втілення відтяжного вушка 10 у формі крила і його розташування поверх торця банки 20. На фігурі показане реальне втілення, де повідомлення для маркетингу надруковані поверх широкого розмаху крил відтяжного крилоподібного вушка за винаходом. На фігурі показані розмір, ширина і розташування вушка з крилами 10А і 10В, а також підйомного краю 10С вушка, носик 10Д і центральний кріпильний шарнір 10Е поверх банки 20. На цій фігурі ломке місце 20В є зламаним, щоб показати отвір в торці банки, а відтяжне крилоподібне вушко залишене прикріпленим до торця банки. Відтяжне крилоподібне вушко може бути зняте або перед, або після того, як напій випитий, і зберігатися в кишені для подальшого отримання винагороди або для зберігання маркетингового повідомлення. Попередній опис винаходу з посиланнями на фігури і різні втілення не повинен тлумачитися як обмеження винаходу. Для фахівця зрозуміло і очевидно, що втілення за винаходом, описані таким чином, можуть бути додатково модифіковані, не виходячи за межі винаходу, що описані у формулі винаходу, яка наводиться далі. ФОРМУЛА ВИНАХОДУ 1. Відтяжне вушко для відкривання ємності для рідини, яке має: перший виступ, що має форму, яка простягається від центральної кріпильної заклепки посудини до першої точки, суміжної з обідком посудини; другий виступ, що має форму, яка простягається від центральної кріпильної заклепки посудини до другої точки, суміжної з обідком посудини; дугу, що має форму, що простягається від першої точки, суміжної з обідком посудини, до другої точки, суміжної з обідком посудини, дуга має угнуту виїмку, розташовану на вершині дуги, причому угнута виїмка піднята від поверхні корпусу і має криволінійну верхню поверхню і криволінійну передню поверхню; корпус, визначений першим виступом, другим виступом, корпус має форму для покриття всієї поверхні посудини, розташованої всередині периметра корпусу, причому на боці корпусу, суміжному з поверхнею посудини, розміщено інформацію, корпус має безперервну поверхню всередині периметра корпусу і кріпильний елемент, з'єднаний з корпусом і центральною кріпильною заклепкою, кріпильний елемент має форму для кріплення корпусу до посудини, причому криволінійна верхня поверхня дуги простягнена від вершини дуги до кріпильного елемента. 2. Вушко за п. 1, в якому відтяжне вушко має форму для розташування наверху посудини, яка є банкою для напою. 3. Вушко за п. 1, в якому угнута виїмка має U-подібну форму з криволінійною зовнішньою поверхнею. 4. Вушко за п. 1, в якому ширина корпусу становить щонайменше 33 мм. 5. Вушко за п. 1, в якому угнута виїмка піднята від поверхні корпусу. 6. Вушко за п. 1, в якому перша і друга точки розташовані на відстані щонайменше 4 мм від зовнішнього обідка посудини. 7. Вушко за п. 1, в якому відтяжне вушко приєднане, з можливістю від'єднання, до посудини кріпильним елементом. 3 UA 114609 C2 5 10 15 20 25 30 35 8. Вушко за п. 1, в якому перший виступ і другий виступ мають хорду, розташовану поперек поверхні посудини. 9. Вушко за п. 1, в якому угнута виїмка має форму для уведення перегородки між ніздрями особи, що дозволяє їй пити з посудини, якщо корпус з'єднано з посудиною. 10. Вушко за п. 1, в якому перша точка і друга точка розташовані в положенні, при якому залишається простір для другої посудини, яка встановлюється зверху цієї посудини. 11. Спосіб виготовлення відтяжного вушка для відкривання ємності для рідини, який включає операції: створення корпусу відтяжного вушка, який має перший виступ, що має форму, яка простягається від центральної кріпильної заклепки посудини до першої точки, суміжної з ободком посудини, і другий виступ, що має форму, яка простягається від центральної кріпильної заклепки посудини до другої точки, суміжної з обідком посудини, корпус має дугу, що має форму, яка простягається від першої точки, суміжної з обідком посудини, до другої точки, суміжної з обідком посудини, ця дуга має угнуту виїмку, розташовану на вершині дуги, причому угнута виїмка піднята від поверхні корпусу і угнута виїмка має криволінійну верхню поверхню і криволінійну передню поверхню, при цьому корпус виконано, як плоска поверхня, визначена першим виступом, другим виступом і дугою, і корпус має форму для покриття всієї поверхні посудини, розташованої всередині периметра корпусу, корпус має безперервну поверхню всередині периметра корпусу, а криволінійна верхня поверхня дуги простягається від вершини дуги до центральної кріпильної заклепки; розміщення інформації на боці корпусу, розташованого суміжно з поверхнею посудини. 12. Спосіб за п. 11, який включає операцію приєднання корпусу до посудини за допомогою кріпильного елемента. 13. Спосіб за п. 12, який додатково включає операцію від'єднання корпусу від посудини по осі, пов'язаній з хордою. 14. Спосіб за п. 11, в якому корпус виконують як відтяжне вушко, що має форму для розташування наверху посудини, а посудина є банкою для напою. 15. Спосіб за п. 11, в якому угнуту виїмку виконують U-подібної форми, яка має криволінійну зовнішню поверхню. 16. Спосіб за п. 11, в якому корпус виконують шириною щонайменше 33 мм. 17. Спосіб за п. 11, в якому угнуту виїмку піднімають від поверхні корпусу. 18. Спосіб за п. 11, в якому першу і другу точки розташовують на відстані щонайменше 4 мм від зовнішнього обідка посудини. 19. Спосіб за п. 11, в якому перший виступ і другий виступ мають хорду, розташовану поперек поверхні посудини. 20. Спосіб за п. 11, в якому першу точку і другу точку розташовують в положенні, при якому залишається простір для другої посудини, яку ставлять зверху першої посудини. 4 UA 114609 C2 5 UA 114609 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
