Сегмент фільтра, що містить ацетатну сіль і гліцерин

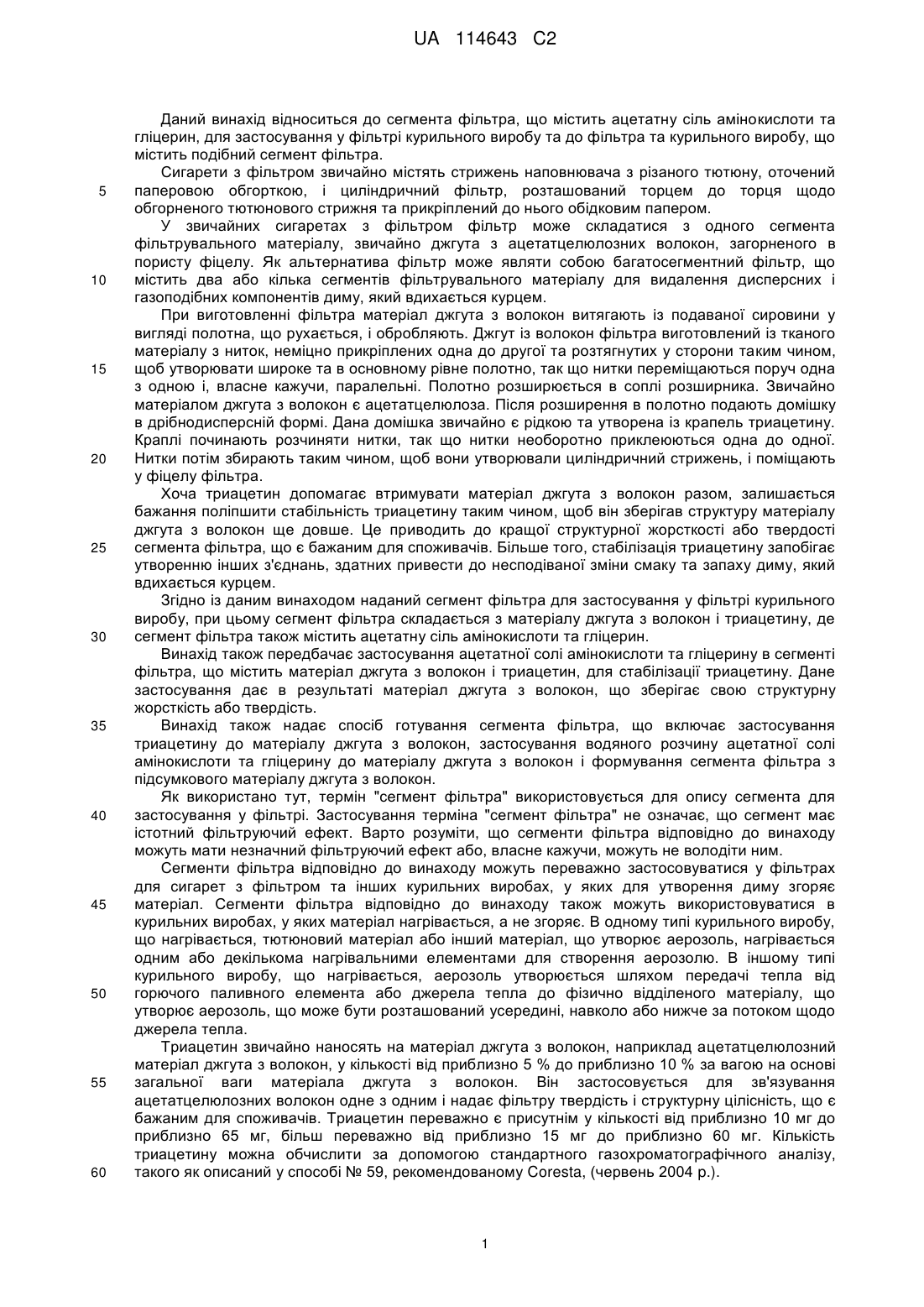

Реферат: Курильний виріб, що містить сегмент фільтра, при цьому сегмент фільтра містить матеріал джгута з волокон і триацетин, де сегмент фільтра також містить ацетатну сіль амінокислоти та гліцерин. Ацетатна сіль амінокислоти та гліцерин стабілізують триацетин для збереження структурної твердості матеріалу джгута з волокон. UA 114643 C2 (12) UA 114643 C2 UA 114643 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до сегмента фільтра, що містить ацетатну сіль амінокислоти та гліцерин, для застосування у фільтрі курильного виробу та до фільтра та курильного виробу, що містить подібний сегмент фільтра. Сигарети з фільтром звичайно містять стрижень наповнювача з різаного тютюну, оточений паперовою обгорткою, і циліндричний фільтр, розташований торцем до торця щодо обгорненого тютюнового стрижня та прикріплений до нього обідковим папером. У звичайних сигаретах з фільтром фільтр може складатися з одного сегмента фільтрувального матеріалу, звичайно джгута з ацетатцелюлозних волокон, загорненого в пористу фіцелу. Як альтернатива фільтр може являти собою багатосегментний фільтр, що містить два або кілька сегментів фільтрувального матеріалу для видалення дисперсних і газоподібних компонентів диму, який вдихається курцем. При виготовленні фільтра матеріал джгута з волокон витягають із подаваної сировини у вигляді полотна, що рухається, і обробляють. Джгут із волокон фільтра виготовлений із тканого матеріалу з ниток, неміцно прикріплених одна до другої та розтягнутих у сторони таким чином, щоб утворювати широке та в основному рівне полотно, так що нитки переміщаються поруч одна з одною і, власне кажучи, паралельні. Полотно розширюється в соплі розширника. Звичайно матеріалом джгута з волокон є ацетатцелюлоза. Після розширення в полотно подають домішку в дрібнодисперсній формі. Дана домішка звичайно є рідкою та утворена із крапель триацетину. Краплі починають розчиняти нитки, так що нитки необоротно приклеюються одна до одної. Нитки потім збирають таким чином, щоб вони утворювали циліндричний стрижень, і поміщають у фіцелу фільтра. Хоча триацетин допомагає втримувати матеріал джгута з волокон разом, залишається бажання поліпшити стабільність триацетину таким чином, щоб він зберігав структуру матеріалу джгута з волокон ще довше. Це приводить до кращої структурної жорсткості або твердості сегмента фільтра, що є бажаним для споживачів. Більше того, стабілізація триацетину запобігає утворенню інших з'єднань, здатних привести до несподіваної зміни смаку та запаху диму, який вдихається курцем. Згідно із даним винаходом наданий сегмент фільтра для застосування у фільтрі курильного виробу, при цьому сегмент фільтра складається з матеріалу джгута з волокон і триацетину, де сегмент фільтра також містить ацетатну сіль амінокислоти та гліцерин. Винахід також передбачає застосування ацетатної солі амінокислоти та гліцерину в сегменті фільтра, що містить матеріал джгута з волокон і триацетин, для стабілізації триацетину. Дане застосування дає в результаті матеріал джгута з волокон, що зберігає свою структурну жорсткість або твердість. Винахід також надає спосіб готування сегмента фільтра, що включає застосування триацетину до матеріалу джгута з волокон, застосування водяного розчину ацетатної солі амінокислоти та гліцерину до матеріалу джгута з волокон і формування сегмента фільтра з підсумкового матеріалу джгута з волокон. Як використано тут, термін "сегмент фільтра" використовується для опису сегмента для застосування у фільтрі. Застосування терміна "сегмент фільтра" не означає, що сегмент має істотний фільтруючий ефект. Варто розуміти, що сегменти фільтра відповідно до винаходу можуть мати незначний фільтруючий ефект або, власне кажучи, можуть не володіти ним. Сегменти фільтра відповідно до винаходу можуть переважно застосовуватися у фільтрах для сигарет з фільтром та інших курильних виробах, у яких для утворення диму згоряє матеріал. Сегменти фільтра відповідно до винаходу також можуть використовуватися в курильних виробах, у яких матеріал нагрівається, а не згоряє. В одному типі курильного виробу, що нагрівається, тютюновий матеріал або інший матеріал, що утворює аерозоль, нагрівається одним або декількома нагрівальними елементами для створення аерозолю. В іншому типі курильного виробу, що нагрівається, аерозоль утворюється шляхом передачі тепла від горючого паливного елемента або джерела тепла до фізично відділеного матеріалу, що утворює аерозоль, що може бути розташований усередині, навколо або нижче за потоком щодо джерела тепла. Триацетин звичайно наносять на матеріал джгута з волокон, наприклад ацетатцелюлозний матеріал джгута з волокон, у кількості від приблизно 5 % до приблизно 10 % за вагою на основі загальної ваги матеріала джгута з волокон. Він застосовується для зв'язування ацетатцелюлозних волокон одне з одним і надає фільтру твердість і структурну цілісність, що є бажаним для споживачів. Триацетин переважно є присутнім у кількості від приблизно 10 мг до приблизно 65 мг, більш переважно від приблизно 15 мг до приблизно 60 мг. Кількість триацетину можна обчислити за допомогою стандартного газохроматографічного аналізу, такого як описаний у способі № 59, рекомендованому Coresta, (червень 2004 p.). 1 UA 114643 C2 5 10 15 20 25 30 35 40 45 50 55 Було виявлено, що ацетатна сіль амінокислоти може поліпшити стабільність триацетину, що, у свою чергу, сприяє більш тривалому збереженню структурної цілісності матеріалу джгута з волокон. Переважно ацетатна сіль амінокислоти присутня в кількості від приблизно 1 мг до 15 мг. Більш переважно ацетатна сіль амінокислоти присутня в кількості від приблизно 4 мг до приблизно 12 мг. Менше ніж приблизно 1 мг ацетатної солі амінокислоти недостатньо стабілізує триацетин, у той час як більше ніж приблизно 15 мг ацетатної солі амінокислоти може створювати злегка гіркий смак. Переважно ацетатна сіль амінокислоти являє собою ацетат лізина. Сегмент фільтра також містить гліцерин. Гліцерин у сполученні з ацетатною сіллю амінокислоти додатково поліпшує стабільність триацетину. Кількість гліцерину переважно становить від приблизно 10 мг до приблизно 25 мг, більш переважно від приблизно 12 мг до приблизно 20 мг. Кількості ацетатної солі амінокислоти та гліцерину можна обчислити за допомогою стандартного газохроматографічного аналізу. Сегмент фільтра переважно загорнутий у фіцелу фільтра. Термін "фіцела фільтра" звичайно використовується в тютюновій промисловості для позначення обгортки, що оточує стрижень фільтра сигарети з фільтром. Фіцела фільтра поставляється на ринок великою кількістю постачальників. Хоча будь-яка доступна на ринку фіцела фільтра може використовуватися із сегментом фільтра, було виявлено, що бажаною є фіцела фільтра, що володіє повітропроникністю від приблизно 6000 одиниць Coresta до приблизно 24000 одиниць Coresta, вимірюваних згідно ISO 2965:2009. Фіцела фільтра, що володіє повітропроникністю від приблизно 6000 одиниць Coresta до приблизно 24000 одиниць Coresta має відмінну здатність усмоктувати рідину. Не обмежуючись теорією, відкрита структура подібної фіцели фільтра дозволяє їй усмоктувати більші кількості рідини. Переважно фіцела фільтра для застосування в даному винаході має досить високу міцність при розтяганні для опору розриву при виготовленні сегментів фільтра відповідно до винаходу. Більш переважно фіцела фільтра для застосування в даному винаході має міцність на розрив при розтяганні, що дорівнює щонайменше приблизно 20 Н/15 мм при постійно наростаючому подовженні, що дорівнює 8 мм/хв для зразка шириною 15 мм, як виміряно відповідно до принципів, викладених в ISO 1924-2:2008. Фіцела фільтра для застосування в даному винаході переважно виготовлена з пульпи, що містить суміш коротких і довгих волокон. Короткі волокна включають, крім іншого: волокна деревини твердих порід, таких як осика, бук, береза, каштан, евкаліпт, камедне дерево, клен, дуб, тополя та волоський горіх. Довгі волокна включають, крім іншого: волокна деревини м'яких порід, таких як, наприклад, кедр, ялиця, сосна, секвоя і ялина; і не деревні волокна, такі як абака, льон, коноплі, кенаф і сизаль. Переважно фіцела фільтра для застосування в даному винаході виготовлена з пульпи, що містить від приблизно 60 % до приблизно 90 % за вагою волокон деревини м'яких порід (таких як, наприклад, кедр, ялиця, сосна, секвоя, ялина і їх суміші), від приблизно 10 % до приблизно 40 % за вагою волокон деревини твердих порід (таких як, наприклад, осика, бук, береза, каштан, евкаліпт, камедне дерево, клен, дуб, тополя, волоський горіх та їх суміші) і від приблизно 0 % до приблизно 40 % за вагою не деревних волокон (таких як, наприклад, абака, льон, коноплі, кенаф, сизаль та їх суміші). Фіцела фільтра, що підходить для застосування в даному винаході, відома в даній галузі техніки та доставляється на ринок великою кількістю постачальників. Матеріал джгута з волокон просочений ацетатною сіллю амінокислоти та гліцерином. Матеріал джгута з волокон може бути просочений щонайменше одним рідким модифікатором диму шляхом, наприклад, занурення,розпилення або нанесення іншим чином щонайменше одного рідкого модифікатора диму на матеріал джгута з волокон. Як використано тут, термін "модифікатор диму" застосовується для позначення будь-якого агента, який при використанні модифікує одну або кілька ознак або властивостей диму, який вдихається курцем, що проходить крізь сегмент фільтра. Підходящі модифікатори диму включають, серед іншого, агенти, які при використанні надають смак або аромат диму, який вдихається курцем, що проходить крізь сегмент фільтра та хімічно подразнювальні агенти. Наприклад, матеріал джгута з волокон може бути просочений одним або декількома рідкими ароматизаторами. 2 UA 114643 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважно, сегмент фільтра має опір затяжці (RTD), який складає від приблизно 40 мм вод. ст. до приблизно 100 мм вод. ст., більш переважно опір затяжці, який складає приблизно 70 мм вод. ст., як виміряно відповідно до ISO 6565:2002. Переважно довжина сегмента фільтра становить від приблизно 5 мм до приблизно 22 мм, більш переважно від приблизно 8 мм до приблизно 18 мм, найбільш переважно приблизно 15 мм. У певних варіантах здійснення сегмент фільтра має діаметр від приблизно 0,5 мм до приблизно 3 мм. Сегменти фільтра відповідно до винаходу можуть бути виготовлені із застосуванням існуючих способів та устаткування для формування відомих сегментів фільтра для фільтрів курильних виробів. Відповідно до винаходу також наданий фільтр для курильного виробу, що містить сегмент фільтра відповідно до винаходу. Як використано тут, термін "фільтр" використається для позначення мундштука для курильного виробу. Застосування терміна "фільтр" не означає, що фільтр має істотний фільтрувальний ефект. Варто розуміти, що фільтри відповідно до винаходу можуть мати невеликий фільтрувальний ефект або, власне кажучи, можуть не володіти ним. Це особливо стосується фільтрів відповідно до винаходу для застосування в курильних виробах, що нагріваються, раніше описаних типів або інших негорючих курильних виробах. Переважно зовнішній діаметр фільтрів відповідно до винаходу становить від приблизно 4,5 мм до приблизно 8,5 мм, більш переважно від приблизно 7,7 мм до приблизно 8,1 мм, найбільше переважно приблизно 7,9 мм. Переважно загальна довжина фільтрів відповідно до винаходу становить від приблизно 17 мм до приблизно 36 мм, більш переважно від приблизно 24 мм до приблизно ЗО мм, найбільше переважно приблизно 27 мм. Переважно загальний герметичний опір затяжці (RTD) фільтрів відповідно до винаходу становить від приблизно 100 мм вод. ст. (водяного стовпа) до приблизно 180 мм вод. ст., як виміряно відповідно до ISO 6565:2002. Фільтри відповідно до винаходу можуть являти собою односегментні фільтри. Як альтернатива, фільтри відповідно до винаходу можуть являти собою багатосегментні фільтри, що містять сегмент фільтра відповідно до винаходу та щонайменше один додатковий сегмент фільтра. Багатосегментні фільтри відповідно до винаходу можуть містити в собі один або кілька додаткових сегментів фільтра відповідно до винаходу або один або кілька додаткових сегментів фільтра не відповідно до винаходу або будь-яку їх комбінацію. Багатосегментні фільтри відповідно до винаходу можуть містити в собі один або кілька додаткових сегментів фільтра вище за потоком щодо сегмента фільтра відповідно до винаходу. Як альтернатива або доповнення, багатосегментні фільтри відповідно до винаходу можуть містити в собі один або кілька додаткових сегментів фільтра нижче за потоком щодо сегмента фільтра відповідно до винаходу. У даному технічному описі терміни "вище за потоком" та "нижче за потоком" використовуються для позначення відносних положень компонентів фільтрів відповідно до винаходу щодо напрямку диму, який вдихається курцем, що витягається крізь фільтри при їхньому використанні. Багатосегментні фільтри відповідно до винаходу переважно містять сегмент фільтра відповідно до винаходу у своєму кінці, який підносять до рота (тобто у кінці, розташованому нижче за потоком, багатосегментного фільтра). Сегмент фільтра відповідно до винаходу може містити одну або кілька пофарбованих ниток або інші пофарбовані подовжені субстрати, що мають, власне кажучи, таку ж довжину, що і сегмент фільтра. Переважно споживач має можливість бачити кінці, розташовані нижче за потоком, одного або декількох пофарбованих подовжених субстратів в кінці, який підносять до рота, багатосегментного фільтра. Кольори субстратів можуть використатися для індикації споживачеві типу модифікатора диму, яким просочені субстрати. Переважно довжина кожного окремого сегмента фільтра багатосегментних фільтрів відповідно до винаходу становить від приблизно 5 мм до приблизно 22 мм, більш переважно від приблизно 8 мм до приблизно 18 мм, найбільше переважно приблизно 15 мм. Багатосегментні фільтри відповідно до винаходу можуть містити в собі додаткові сегменти фільтра, що містять, наприклад, один або кілька фільтруючих матеріалів, один або кілька сорбентів, один або кілька каталізаторів, один або кілька ароматизаторів або будь-яку їх комбінацію. 3 UA 114643 C2 5 10 15 20 25 30 35 40 45 50 55 Підходящі сорбенти для включення в додаткові сегменти фільтра багатосегментних фільтрів відповідно до винаходу відомі в даній галузі техніки та включають, крім іншого, активоване вугілля, активований оксид алюмінію, цеоліти, молекулярні сита, силікагель та їх комбінації. Підходящі каталізатори для включення в додаткові сегменти фільтра багатосегментних фільтрів відповідно до винаходу відомі в даній галузі техніки та включають, крім іншого, каталізатори для перетворення окису вуглецю в диму, який вдихається курцем, у двоокис вуглецю та каталізатори для перетворення оксиду азоту в диму, який вдихається курцем, в азот, такі як, наприклад, оксид заліза та оксид міді. У даній галузі техніки відомі підходящі ароматизатори для включення в додаткові сегменти фільтра багатосегментних фільтрів відповідно до винаходу. Сегмент фільтра може складатися з порожньої трубки або поглиблення, розташованого в кінці, який підносять до рота, багатосегментного фільтра, який, власне кажучи, не володіє фільтрувальною ефективністю. Якщо сегмент фільтра, розташований в кінці, який підносять до рота, являє собою порожню трубку або поглиблення, сегмент фільтра, розташований в кінці, який підносять до рота, може бути сформований при приєднанні фільтра до, наприклад, стрижня з курильного матеріалу за допомогою обідкового паперу для формування горючого курильного виробу. Переважно довжина сегмента фільтра, розташованого в кінці, який підносять до рота, становить від приблизно 3 мм до приблизно 12 мм, більш переважно від приблизно 6 мм до приблизно 8 мм. Якщо сегмент фільтра, розташований в кінці, який підносять до рота, містить порожню трубку або поглиблення, довжина сегмента фільтра, розташованого в кінці, який підносять до рота, переважно становить від приблизно 3 мм до приблизно 6 мм. Переважно сегмент фільтра, розташований в кінці, який підносять до рота, має опір затяжці, який дорівнює приблизно 20 мм вод. ст. або менше, як виміряно відповідно до ISO 6565:2002. Сегмент фільтра, розташований в кінці, який підносять до рота, може переважно бути включений нижче за потоком щодо сегмента фільтра відповідно до винаходу для вирівнювання загального опору затяжці фільтрів відповідно до винаходу для досягнення бажаного загального опору затяжці для курильного виробу, що містить фільтр. Наприклад, якщо сегмент фільтра, розташований в кінці, який підносять до рота, містить штранг джгута з ацетатцелюлозних волокон, щільність у деньє однієї нитки та загальна щільність у деньє джгута з волокон може бути обрана для досягнення бажаного загального опору затяжці для багатосегментного фільтра. Переважно якщо сегмент фільтра, розташований в кінці, який підносять до рота, містить штранг джгута з ацетатцелюлозних волокон, джгут із ацетатцелюлозних волокон має щільність у деньє на одну нитку, яка дорівнює приблизно 5 або більше. Фільтри відповідно до винаходу можуть особливо переважно використовуватися як фільтри для сигарет з фільтром з "низьким вмістом смоли" та, зокрема, вентильованих сигарет з фільтром з "низьким вмістом смоли", що володіють загальною кількістю сухої дисперсної речовини, яка не містить нікотину (NFDPM), або випуском "смоли" від приблизно 4 мг до приблизно 6 мг, і фільтрів сигарет з "ультра низьким вмістом смоли", що володіють загальною кількістю сухої дисперсної речовини, яка не містить нікотину (NFDPM), або випуском "смоли" приблизно 3 мг або менше. Проте варто розуміти, що фільтри можуть застосовуватися як фільтри для сигарет з фільтром та іншими курильними виробами, що володіють більш високою кількістю сухої дисперсної речовини, яка не утримує нікотин (NFDPM), або випуском "смоли", наприклад кількістю сухої дисперсної речовини, яка не утримує нікотин (NFDPM), або випуском "смоли", який дорівнює приблизно 6 мг або більше. Відповідно до винаходу також надається курильний виріб, що містить фільтр відповідно до винаходу. Переважно курильні вироби відповідно до винаходу мають загальну довжину від приблизно 68 мм до приблизно 128 мм, більш переважно приблизно 84 мм. Курильні вироби відповідно до винаходу можуть являти собою горючі курильні вироби, що містять обгорнений стрижень із курильного матеріалу та фільтр відповідно до винаходу. Переважно курильний матеріал являє собою наповнювач із різаного тютюну. Переважно стрижень із курильного матеріалу обгорнутий цигарковим папером. Переважно фільтр прикріплений до стрижня з курильного матеріалу за допомогою обідкового паперу. Обідковий папір може бути прозорим уздовж щонайменше частини своєї довжини. 4 UA 114643 C2 5 10 15 20 Горючі курильні вироби відповідно до винаходу переважно також містять щонайменше один круговий ряд перфораційних отворів в області уздовж фільтра для вентиляції диму, який вдихається курцем, що втягується споживачем крізь фільтр зі стрижня з курильного матеріалу. Переважно щонайменше один круговий ряд перфораційних отворів розташований на відстані щонайменше 12 мм від кінця фільтра, який підносять до рота. Переважно горючі курильні вироби відповідно до винаходу характеризуються вентиляцією від приблизно 40 % до приблизно 80 %, більш переважно вентиляцією приблизно 70 %, як виміряно відповідно до ISO 9512:2002. Переважно вентильовані горючі курильні вироби згідно із даним винаходом мають опір затяжці (RTD), який складає від приблизно 60 мм вод. ст. до приблизно 110 мм вод. ст., як виміряно відповідно до ISO 6565:2002. Переважно горючі курильні вироби відповідно до винаходу мають загальну кількість сухої дисперсної речовини, яка не містить нікотину (NFDPM), або випуском "смоли", який складає від приблизно 0,2 мг до приблизно 12 мг, більш переважно від приблизно 4 мг до приблизно 10 мг, найбільше переважно приблизно 7 мг або менше. Курильні вироби відповідно до винаходу як альтернатива можуть являти собою негорючі курильні вироби. Наприклад, курильні вироби відповідно до винаходу можуть являти собою курильні вироби, що нагріваються, раніше описаних типів. Приклад Різні розчини, що містять ацетат L-лізина, приготовлені, як показано в наступній таблиці, шляхом простого змішування інгредієнтів з перемішуванням. Якщо не зазначено інше, кількості позначають у % за вагою на основі загальної ваги розчину. Розчин Вода Гліцерин Ацетат лізина В'язкість при 20 °C (сантіпуаз) Щільність при 20 °C (г/мл) 25 30 35 40 І 50 25 25 3 1Д2 II 40 40 20 6 1,12 III 40 30 ЗО 4 1Д2 IV 23 46 31 11 1,13 Розчини розпилені на стандартне полотно джгута із целюлозних волокон безпосередньо після нанесення триацетину на джгут з волокон. Спосіб нанесення є стандартним і добре відомим у даній галузі техніки. Пасма джгута з волокон поєднують, і фіцелу фільтра поміщають навколо джгута з волокон. Потім джгут із волокон розрізають для формування сегментів фільтра. Потім сегментам фільтра дають висохнути протягом 7 днів і зберігають у контейнерах. Окремо готують стандартний ацетатцелюлозний сегмент фільтра, який не містить ацетат лізина або гліцерін. Йому також дають висохнути протягом 7 днів. Сегменти фільтра потім поміщають у закритий контейнер, причому атмосфера усередині контейнера є регульованою таким чином, щоб підтримувати відносну вологість, яка дорівнює 80 %, і температуру, яка дорівнює 20 °C. Через 2 тижні стандартний сегмент фільтра демонструє істотне зменшення кількості триацетину. Навпаки, сегменти фільтра, що містять ацетат лізина та гліцерин, практично не демонструють будь-яке зменшення кількості триацетину. Хоча вище був наведений приклад винаходу з посиланням на горючі курильні вироби, варто розуміти, що сегменти фільтра відповідно до винаходу також можуть застосовуватися у фільтрах для негорючих курильних виробів. ФОРМУЛА ВИНАХОДУ 45 50 1. Сегмент фільтра, що містить матеріал джгута з волокон і триацетин, який відрізняється тим, що сегмент фільтра також містить ацетатну сіль амінокислоти та гліцерин. 2. Сегмент фільтра за п. 1, який відрізняється тим, що ацетатна сіль амінокислоти являє собою ацетат лізину. 3. Сегмент фільтра за п. 1 або п. 2, який відрізняється тим, що ацетатна сіль амінокислоти присутня в кількості від 1 до 15 мг. 4. Сегмент фільтра за будь-яким з попередніх пунктів, який відрізняється тим, що ацетатна сіль амінокислоти присутня в кількості від 4 до 12 мг. 5. Сегмент фільтра за будь-яким з попередніх пунктів, який відрізняється тим, що гліцерин присутній у кількості від 10 до 25 мг. 5 UA 114643 C2 5 6. Сегмент фільтра за п. 5, який відрізняється тим, що гліцерин присутній у кількості від 12 до 20 мг. 7. Сегмент фільтра за будь-яким з попередніх пунктів, який відрізняється тим, що сегмент фільтра має діаметр від 0,5 до 3 мм. 8. Сегмент фільтра за будь-яким з попередніх пунктів, який відрізняється тим, що матеріал джгута з волокон містить ацетатцелюлозу. 9. Курильний виріб, який містить сегмент фільтра за будь-яким із пп. 1-8. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
