Засіб для зігрівання кисті руки при керуванні дитячою коляскою

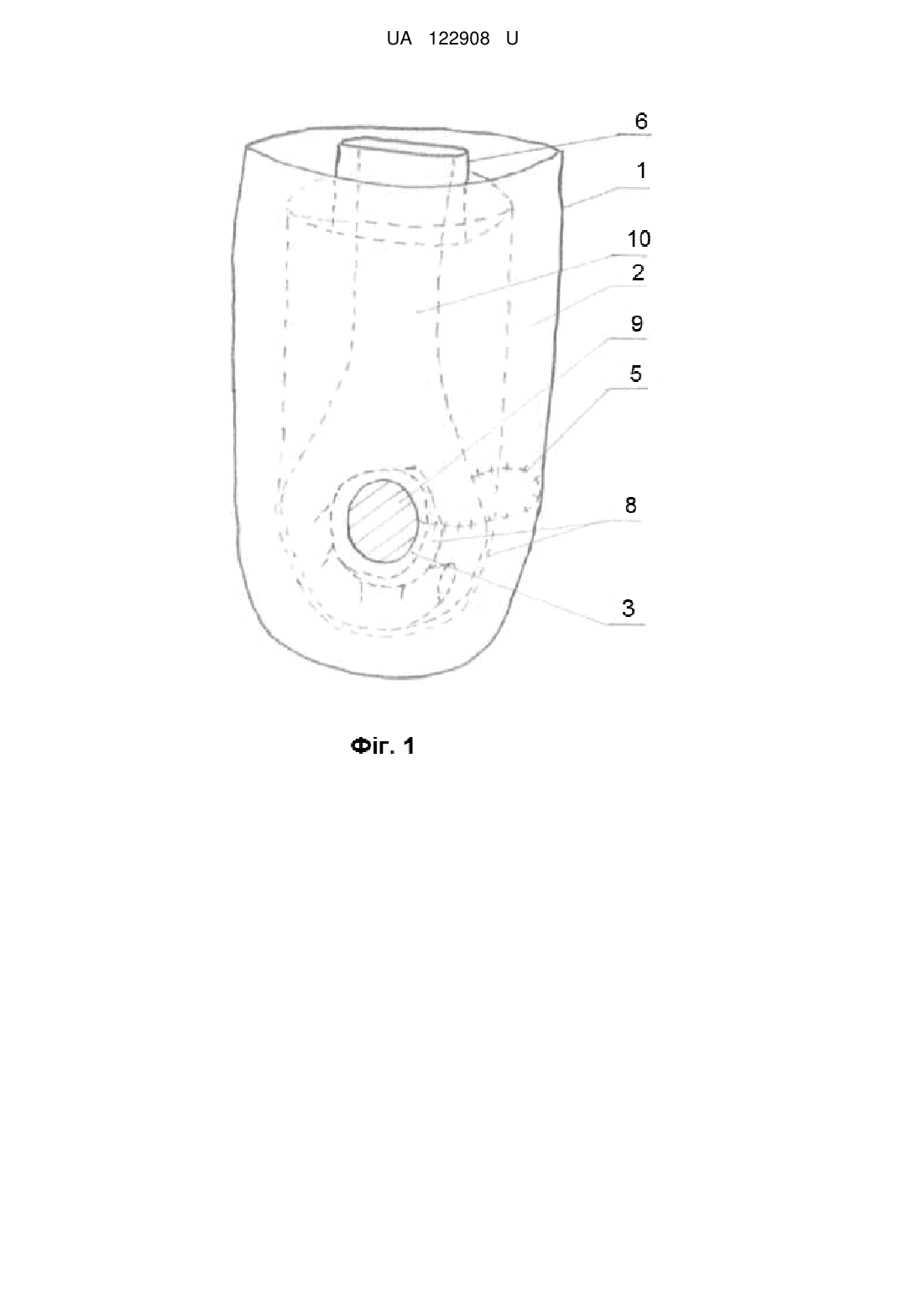

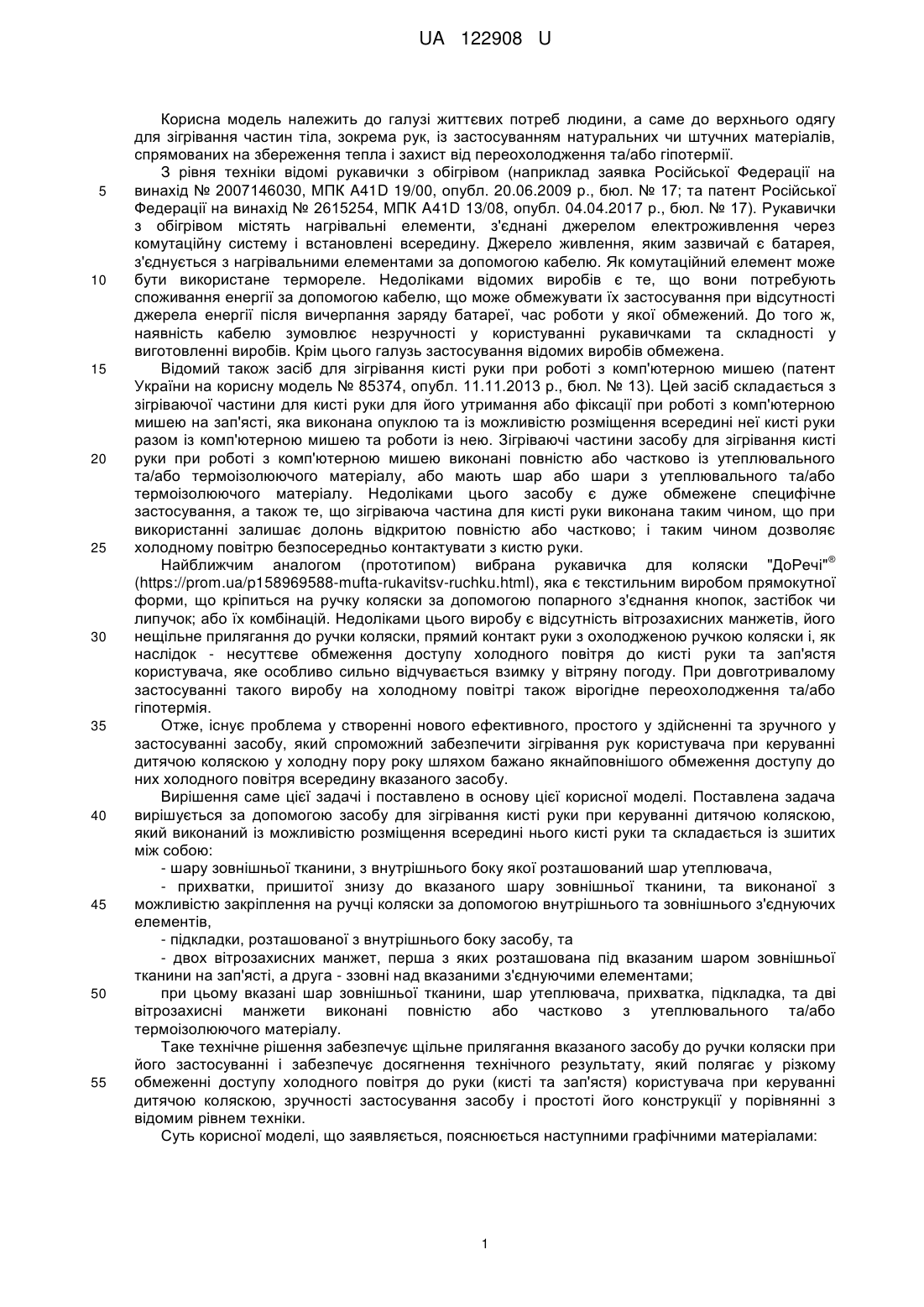

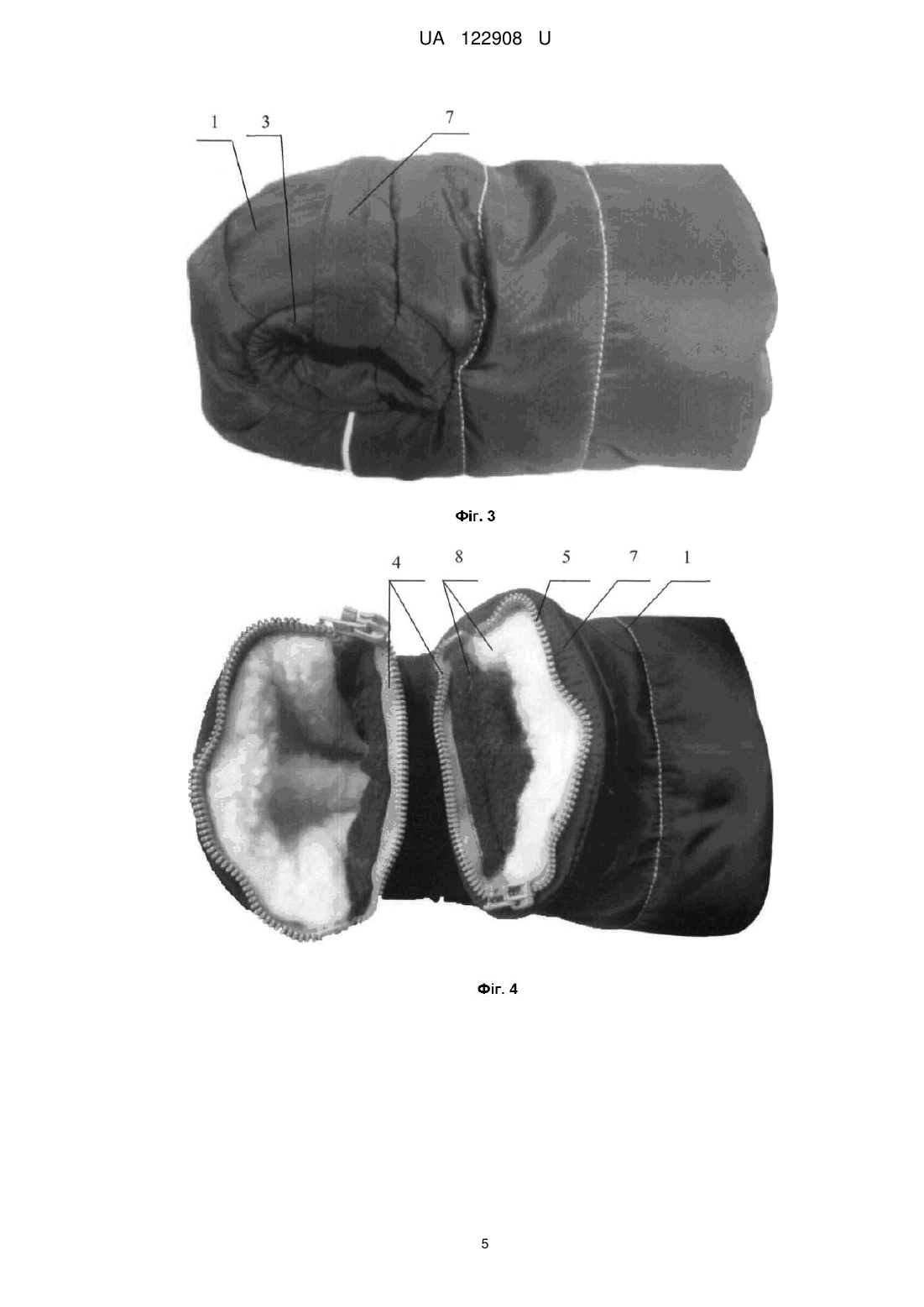

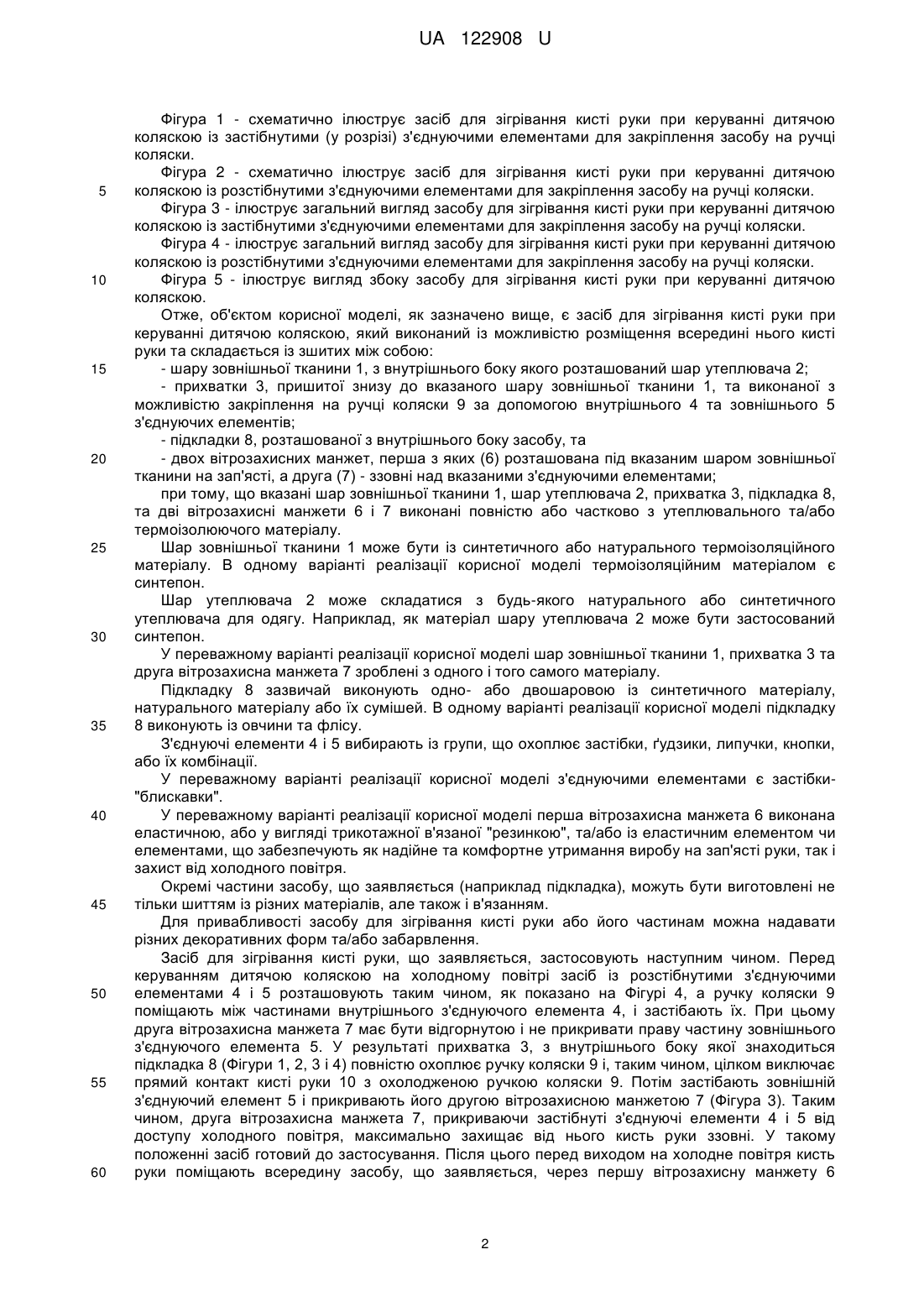

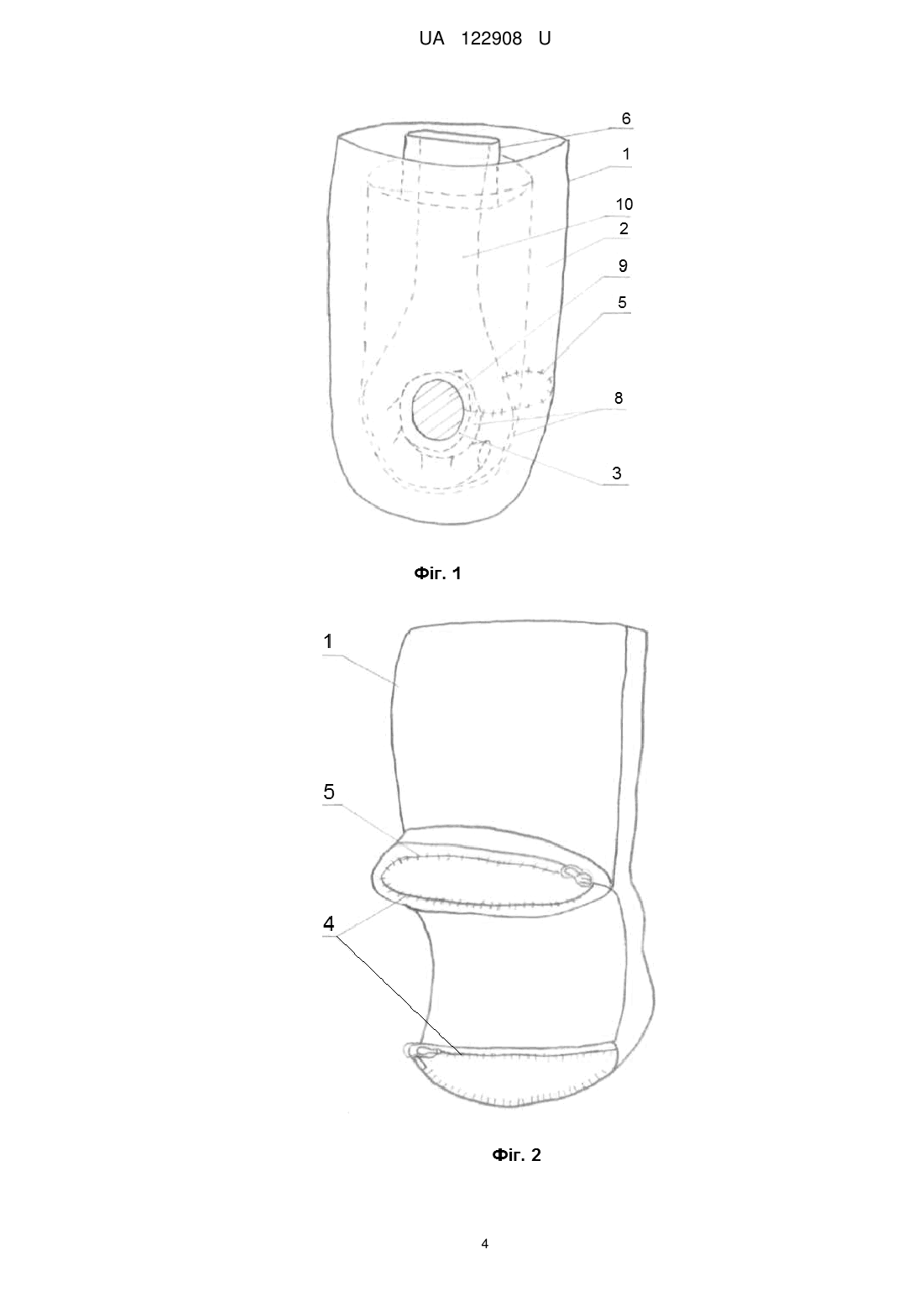

Реферат: Засіб для зігрівання кисті руки при керуванні дитячою коляскою виконаний із можливістю розміщення всередині нього кисті руки та складається із зшитих між собою шару зовнішньої тканини, з внутрішнього боку якого розташований шар утеплювача, прихватки, пришитої знизу до вказаного шару зовнішньої тканини, та виконаної з можливістю закріплення на ручці коляски за допомогою внутрішнього та зовнішнього з'єднуючих елементів, підкладки, розташованої з внутрішнього боку засобу, та двох вітрозахисних манжет, перша з яких розташована під вказаним шаром зовнішньої тканини на зап'ясті, а друга - ззовні над вказаними з'єднуючими елементами. Шар зовнішньої тканини, шар утеплювача, прихватка, підкладка та дві вітрозахисні манжети виконані повністю або частково з утеплювального та/або термоізолюючого матеріалу. UA 122908 U (54) ЗАСІБ ДЛЯ ЗІГРІВАННЯ КИСТІ РУКИ ПРИ КЕРУВАННІ ДИТЯЧОЮ КОЛЯСКОЮ UA 122908 U UA 122908 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі життєвих потреб людини, а саме до верхнього одягу для зігрівання частин тіла, зокрема рук, із застосуванням натуральних чи штучних матеріалів, спрямованих на збереження тепла і захист від переохолодження та/або гіпотермії. З рівня техніки відомі рукавички з обігрівом (наприклад заявка Російської Федерації на винахід № 2007146030, МПК A41D 19/00, опубл. 20.06.2009 р., бюл. № 17; та патент Російської Федерації на винахід № 2615254, МПК A41D 13/08, опубл. 04.04.2017 р., бюл. № 17). Рукавички з обігрівом містять нагрівальні елементи, з'єднані джерелом електроживлення через комутаційну систему і встановлені всередину. Джерело живлення, яким зазвичай є батарея, з'єднується з нагрівальними елементами за допомогою кабелю. Як комутаційний елемент може бути використане термореле. Недоліками відомих виробів є те, що вони потребують споживання енергії за допомогою кабелю, що може обмежувати їх застосування при відсутності джерела енергії після вичерпання заряду батареї, час роботи у якої обмежений. До того ж, наявність кабелю зумовлює незручності у користуванні рукавичками та складності у виготовленні виробів. Крім цього галузь застосування відомих виробів обмежена. Відомий також засіб для зігрівання кисті руки при роботі з комп'ютерною мишею (патент України на корисну модель № 85374, опубл. 11.11.2013 р., бюл. № 13). Цей засіб складається з зігріваючої частини для кисті руки для його утримання або фіксації при роботі з комп'ютерною мишею на зап'ясті, яка виконана опуклою та із можливістю розміщення всередині неї кисті руки разом із комп'ютерною мишею та роботи із нею. Зігріваючі частини засобу для зігрівання кисті руки при роботі з комп'ютерною мишею виконані повністю або частково із утеплювального та/або термоізолюючого матеріалу, або мають шар або шари з утеплювального та/або термоізолюючого матеріалу. Недоліками цього засобу є дуже обмежене специфічне застосування, а також те, що зігріваюча частина для кисті руки виконана таким чином, що при використанні залишає долонь відкритою повністю або частково; і таким чином дозволяє холодному повітрю безпосередньо контактувати з кистю руки. ® Найближчим аналогом (прототипом) вибрана рукавичка для коляски "ДоРечі" (https://prom.ua/p158969588-mufta-rukavitsv-ruchku.html), яка є текстильним виробом прямокутної форми, що кріпиться на ручку коляски за допомогою попарного з'єднання кнопок, застібок чи липучок; або їх комбінацій. Недоліками цього виробу є відсутність вітрозахисних манжетів, його нещільне прилягання до ручки коляски, прямий контакт руки з охолодженою ручкою коляски і, як наслідок - несуттєве обмеження доступу холодного повітря до кисті руки та зап'ястя користувача, яке особливо сильно відчувається взимку у вітряну погоду. При довготривалому застосуванні такого виробу на холодному повітрі також вірогідне переохолодження та/або гіпотермія. Отже, існує проблема у створенні нового ефективного, простого у здійсненні та зручного у застосуванні засобу, який спроможний забезпечити зігрівання рук користувача при керуванні дитячою коляскою у холодну пору року шляхом бажано якнайповнішого обмеження доступу до них холодного повітря всередину вказаного засобу. Вирішення саме цієї задачі і поставлено в основу цієї корисної моделі. Поставлена задача вирішується за допомогою засобу для зігрівання кисті руки при керуванні дитячою коляскою, який виконаний із можливістю розміщення всередині нього кисті руки та складається із зшитих між собою: - шару зовнішньої тканини, з внутрішнього боку якої розташований шар утеплювача, - прихватки, пришитої знизу до вказаного шару зовнішньої тканини, та виконаної з можливістю закріплення на ручці коляски за допомогою внутрішнього та зовнішнього з'єднуючих елементів, - підкладки, розташованої з внутрішнього боку засобу, та - двох вітрозахисних манжет, перша з яких розташована під вказаним шаром зовнішньої тканини на зап'ясті, а друга - ззовні над вказаними з'єднуючими елементами; при цьому вказані шар зовнішньої тканини, шар утеплювача, прихватка, підкладка, та дві вітрозахисні манжети виконані повністю або частково з утеплювального та/або термоізолюючого матеріалу. Таке технічне рішення забезпечує щільне прилягання вказаного засобу до ручки коляски при його застосуванні і забезпечує досягнення технічного результату, який полягає у різкому обмеженні доступу холодного повітря до руки (кисті та зап'ястя) користувача при керуванні дитячою коляскою, зручності застосування засобу і простоті його конструкції у порівнянні з відомим рівнем техніки. Суть корисної моделі, що заявляється, пояснюється наступними графічними матеріалами: 1 UA 122908 U 5 10 15 20 25 30 35 40 45 50 55 60 Фігура 1 - схематично ілюструє засіб для зігрівання кисті руки при керуванні дитячою коляскою із застібнутими (у розрізі) з'єднуючими елементами для закріплення засобу на ручці коляски. Фігура 2 - схематично ілюструє засіб для зігрівання кисті руки при керуванні дитячою коляскою із розстібнутими з'єднуючими елементами для закріплення засобу на ручці коляски. Фігура 3 - ілюструє загальний вигляд засобу для зігрівання кисті руки при керуванні дитячою коляскою із застібнутими з'єднуючими елементами для закріплення засобу на ручці коляски. Фігура 4 - ілюструє загальний вигляд засобу для зігрівання кисті руки при керуванні дитячою коляскою із розстібнутими з'єднуючими елементами для закріплення засобу на ручці коляски. Фігура 5 - ілюструє вигляд збоку засобу для зігрівання кисті руки при керуванні дитячою коляскою. Отже, об'єктом корисної моделі, як зазначено вище, є засіб для зігрівання кисті руки при керуванні дитячою коляскою, який виконаний із можливістю розміщення всередині нього кисті руки та складається із зшитих між собою: - шару зовнішньої тканини 1, з внутрішнього боку якого розташований шар утеплювача 2; - прихватки 3, пришитої знизу до вказаного шару зовнішньої тканини 1, та виконаної з можливістю закріплення на ручці коляски 9 за допомогою внутрішнього 4 та зовнішнього 5 з'єднуючих елементів; - підкладки 8, розташованої з внутрішнього боку засобу, та - двох вітрозахисних манжет, перша з яких (6) розташована під вказаним шаром зовнішньої тканини на зап'ясті, а друга (7) - ззовні над вказаними з'єднуючими елементами; при тому, що вказані шар зовнішньої тканини 1, шар утеплювача 2, прихватка 3, підкладка 8, та дві вітрозахисні манжети 6 і 7 виконані повністю або частково з утеплювального та/або термоізолюючого матеріалу. Шар зовнішньої тканини 1 може бути із синтетичного або натурального термоізоляційного матеріалу. В одному варіанті реалізації корисної моделі термоізоляційним матеріалом є синтепон. Шар утеплювача 2 може складатися з будь-якого натурального або синтетичного утеплювача для одягу. Наприклад, як матеріал шару утеплювача 2 може бути застосований синтепон. У переважному варіанті реалізації корисної моделі шар зовнішньої тканини 1, прихватка 3 та друга вітрозахисна манжета 7 зроблені з одного і того самого матеріалу. Підкладку 8 зазвичай виконують одно- або двошаровою із синтетичного матеріалу, натурального матеріалу або їх сумішей. В одному варіанті реалізації корисної моделі підкладку 8 виконують із овчини та флісу. З'єднуючі елементи 4 і 5 вибирають із групи, що охоплює застібки, ґудзики, липучки, кнопки, або їх комбінації. У переважному варіанті реалізації корисної моделі з'єднуючими елементами є застібки"блискавки". У переважному варіанті реалізації корисної моделі перша вітрозахисна манжета 6 виконана еластичною, або у вигляді трикотажної в'язаної "резинкою", та/або із еластичним елементом чи елементами, що забезпечують як надійне та комфортне утримання виробу на зап'ясті руки, так і захист від холодного повітря. Окремі частини засобу, що заявляється (наприклад підкладка), можуть бути виготовлені не тільки шиттям із різних матеріалів, але також і в'язанням. Для привабливості засобу для зігрівання кисті руки або його частинам можна надавати різних декоративних форм та/або забарвлення. Засіб для зігрівання кисті руки, що заявляється, застосовують наступним чином. Перед керуванням дитячою коляскою на холодному повітрі засіб із розстібнутими з'єднуючими елементами 4 і 5 розташовують таким чином, як показано на Фігурі 4, а ручку коляски 9 поміщають між частинами внутрішнього з'єднуючого елемента 4, і застібають їх. При цьому друга вітрозахисна манжета 7 має бути відгорнутою і не прикривати праву частину зовнішнього з'єднуючого елемента 5. У результаті прихватка 3, з внутрішнього боку якої знаходиться підкладка 8 (Фігури 1, 2, 3 і 4) повністю охоплює ручку коляски 9 і, таким чином, цілком виключає прямий контакт кисті руки 10 з охолодженою ручкою коляски 9. Потім застібають зовнішній з'єднуючий елемент 5 і прикривають його другою вітрозахисною манжетою 7 (Фігура 3). Таким чином, друга вітрозахисна манжета 7, прикриваючи застібнуті з'єднуючі елементи 4 і 5 від доступу холодного повітря, максимально захищає від нього кисть руки ззовні. У такому положенні засіб готовий до застосування. Після цього перед виходом на холодне повітря кисть руки поміщають всередину засобу, що заявляється, через першу вітрозахисну манжету 6 2 UA 122908 U 5 10 15 20 (Фігура 5) та здійснюють керування дитячою коляскою. При цьому перша вітрозахисна манжета 6 повністю охоплює зап'ястя і максимально захищає його від доступу холодного повітря ззовні. Таким чином, кисть руки користувача розташовується всередині засобу так, як схематично проілюстровано на Фігурах 1, 2, і досягається вищезазначений технічний результат за рахунок повної відсутності контакту руки з охолодженою ручкою коляски 9 і застосуванню зазначених двох вітрозахисних манжет 6 та 7. За потреби на ручці коляски можна розташовувати один або два засоби для обох рук одночасно. Повернення до початкового вигляду, тобто зняття засобу з ручки коляски, також не потребує зайвих зусиль та додаткових складних рухів. Спочатку виймають кисть руки із засобу, а потім відгинають другу вітрозахисну манжету 7 і розстібають з'єднуючі елементи 4 і 5. Простота експлуатації та ефективність робить цей засіб для зігрівання кисті руки при керуванні дитячою коляскою привабливим для застосування у місцях зі зниженою температурою повітря, чи для захисту від дощу, вітру та впливу інших факторів. Даний засіб не створює дискомфорту для кисті руки при керуванні дитячою коляскою, у ньому також легко здійснювати рухи пальцями без перешкод. Можливим є також і застосування заявленого засобу для зігрівання кисті руки за іншим призначенням та в інших сферах роботи - наприклад, при керуванні транспортним засобом, або при виконанні інших робіт із застосуванням пристроїв та приладів, які потребують постійного контакту кисті руки з округлими поверхнями невеликих розмірів у холодних приміщеннях та/або на відкритому повітрі. Засіб для зігрівання кисті руки при керуванні дитячою коляскою, що заявляється, є простим у виготовленні, а вищенаведені відомості підтверджують можливість його промислового здійснення із застосуванням відомих матеріалів і відомого устаткування. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Засіб для зігрівання кисті руки при керуванні дитячою коляскою, який виконаний із можливістю розміщення всередині нього кисті руки та складається із зшитих між собою: шару зовнішньої тканини, з внутрішнього боку якого розташований шар утеплювача, прихватки, пришитої знизу до вказаного шару зовнішньої тканини, та виконаної з можливістю закріплення на ручці коляски за допомогою внутрішнього та зовнішнього з'єднуючих елементів, підкладки, розташованої з внутрішнього боку засобу, та двох вітрозахисних манжет, перша з яких розташована під вказаним шаром зовнішньої тканини на зап'ясті, а друга - ззовні над вказаними з'єднуючими елементами; при цьому вказані шар зовнішньої тканини, шар утеплювача, прихватка, підкладка, та дві вітрозахисні манжети виконані повністю або частково з утеплювального та/або термоізолюючого матеріалу. 2. Засіб для зігрівання кисті руки при керуванні дитячою коляскою за п. 1, який відрізняється тим, що вказані шар зовнішньої тканини, прихватка та друга вітрозахисна манжета зроблені з одного і того самого матеріалу. 3. Засіб для зігрівання кисті руки при керуванні дитячою коляскою за будь-яким із пп. 1-2, який відрізняється тим, що підкладку виконують одно- або двошаровою із синтетичного матеріалу, натурального матеріалу або їх сумішей. 4. Засіб для зігрівання кисті руки при керуванні дитячою коляскою за будь-яким із пп. 1-3, який відрізняється тим, що вказані з'єднуючі елементи вибирають із групи, що охоплює застібки, ґудзики, липучки, кнопки або їх комбінації. 5. Засіб для зігрівання кисті руки при керуванні дитячою коляскою за будь-яким ізпп. 1-4, який відрізняється тим, що вказаними з'єднуючими елементами є застібки-"блискавки". 6. Засіб для зігрівання кисті руки при керуванні дитячою коляскою за будь-яким із пп. 1-5, який відрізняється тим, що вказана перша вітрозахисна манжета виконана еластичною, або у вигляді трикотажної в'язаної "резинкою", та/або із еластичним елементом чи елементами. 3 UA 122908 U 4 UA 122908 U 5 UA 122908 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
