Планшетовигинач

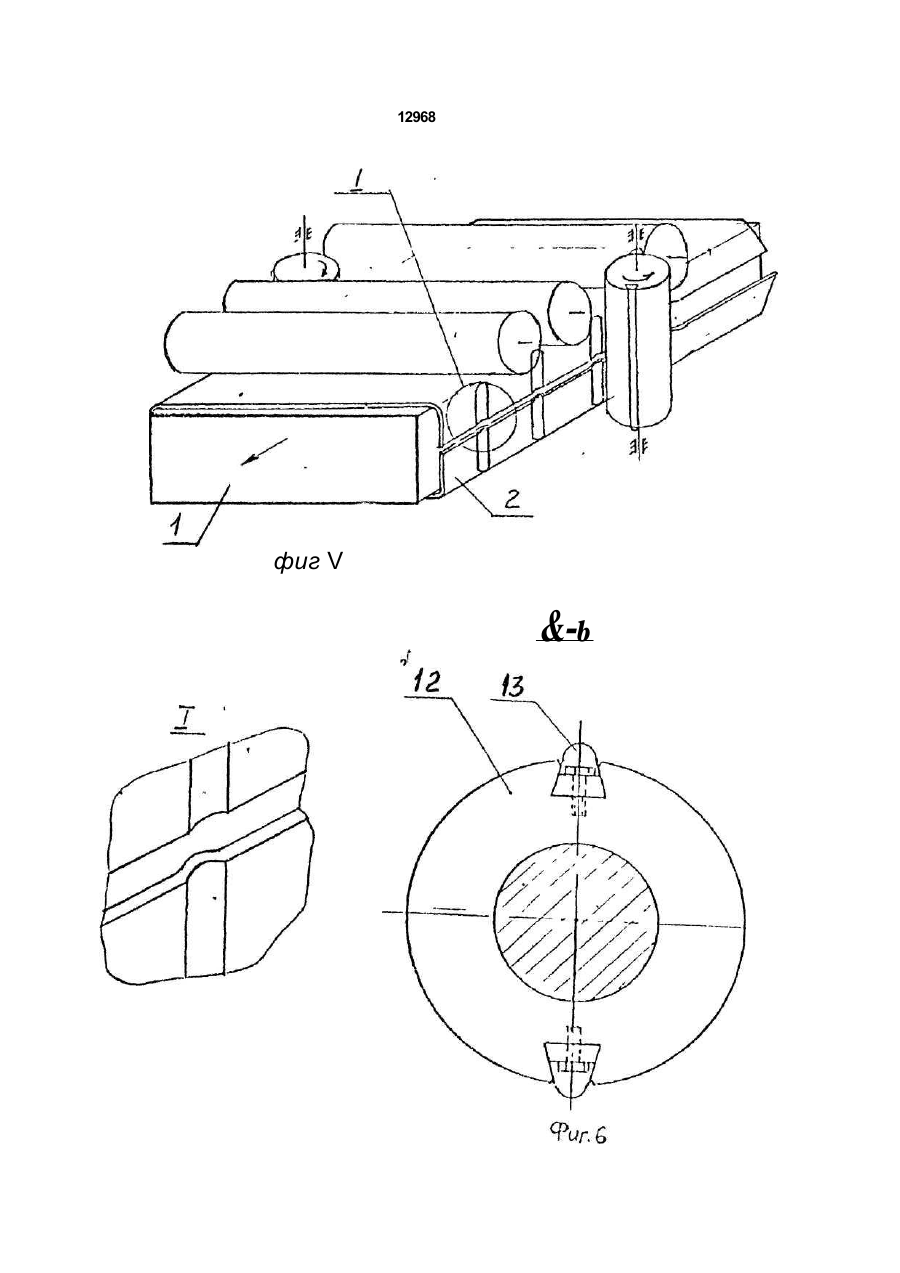

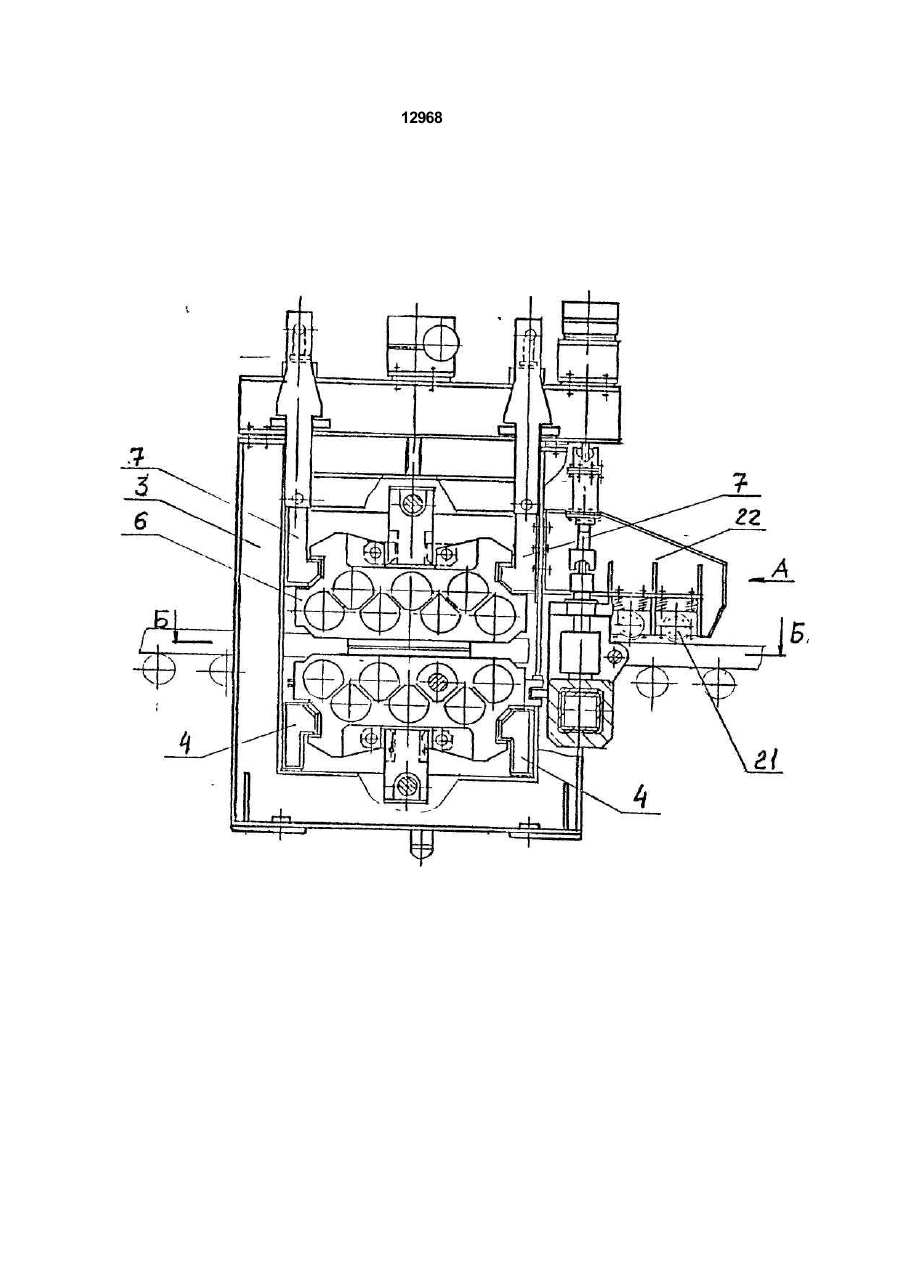

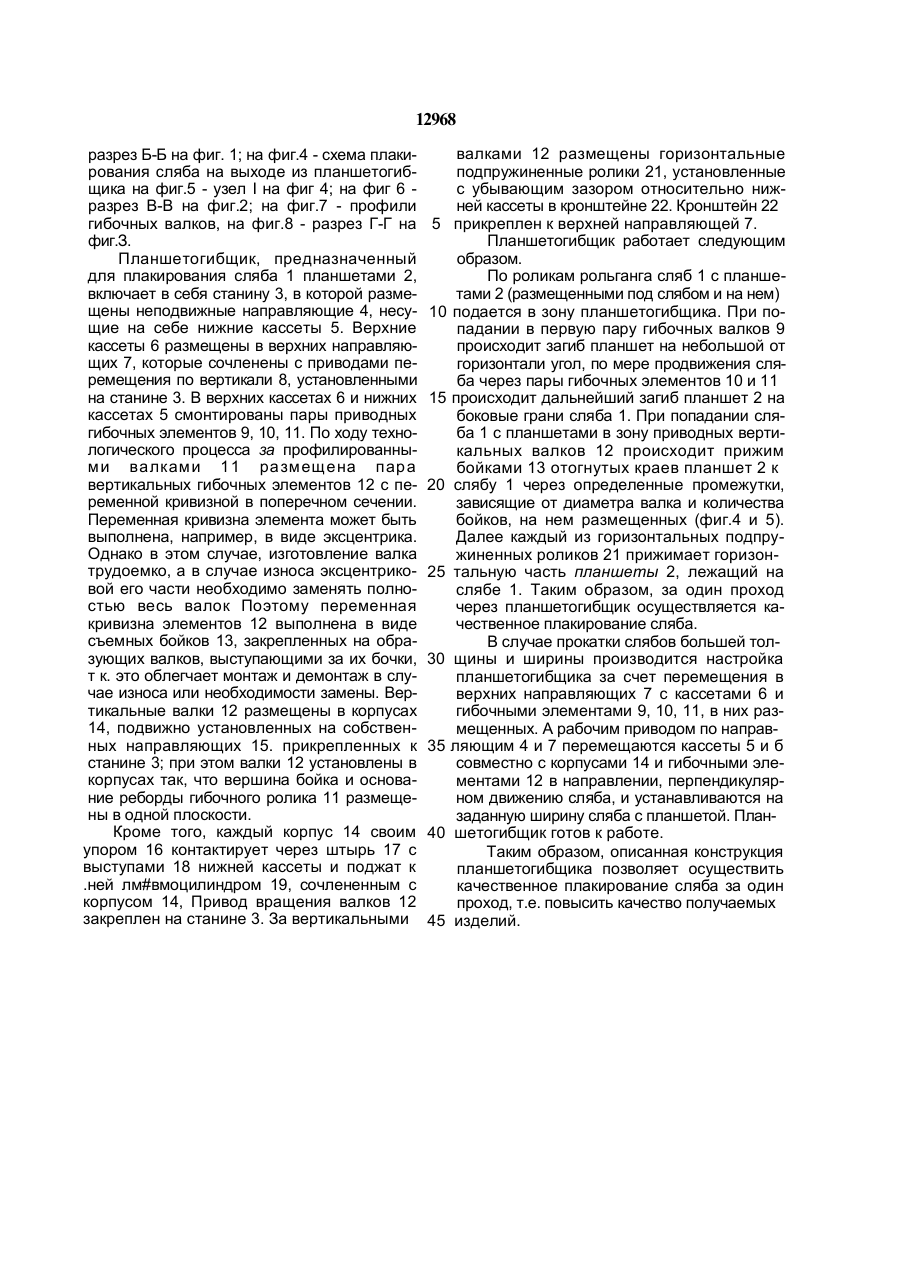

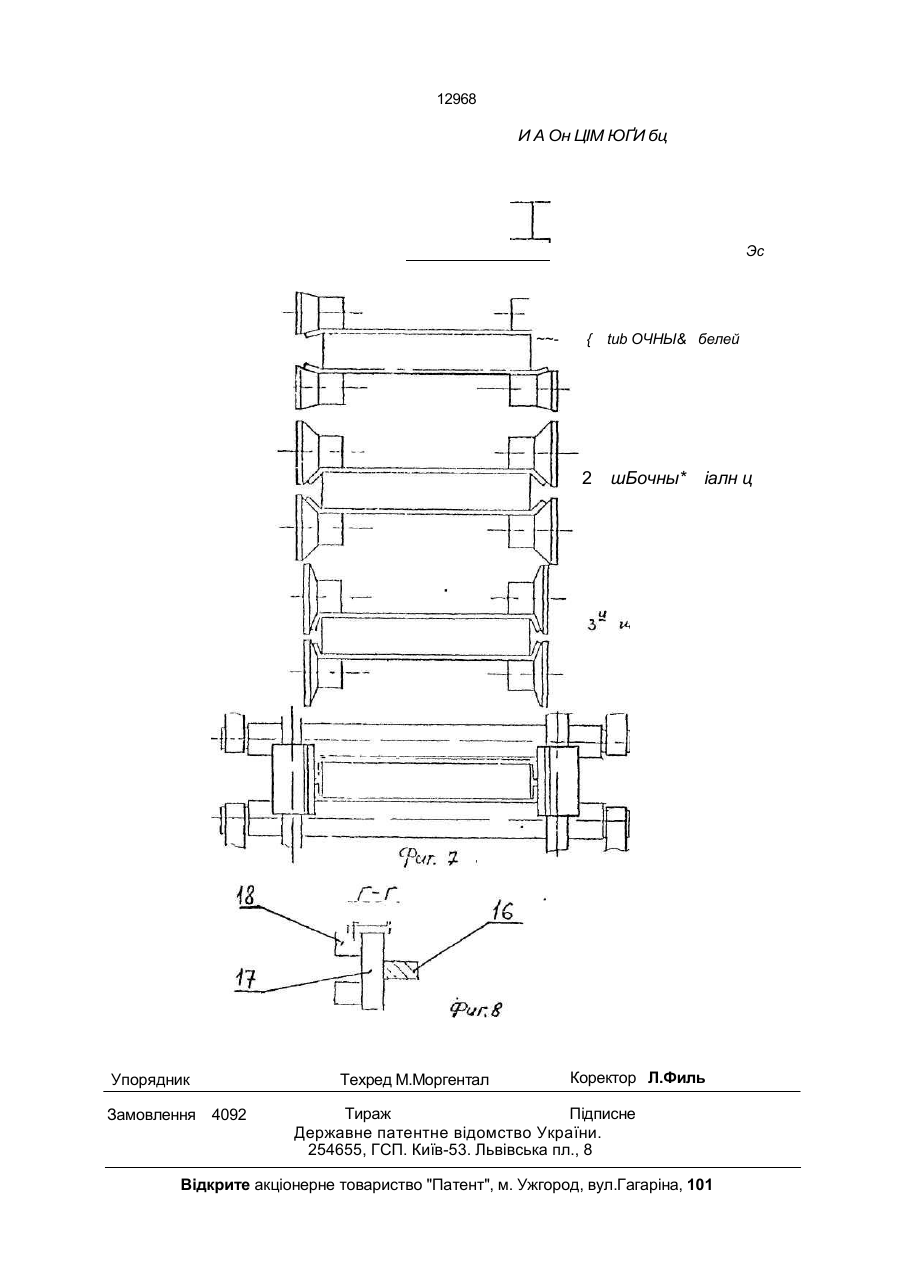

1. Планшетогибщик. содержащий пары гибочных профилированных элементов, ус тановленных в верхних и нижних кассетах, смонтированных в направляющих станины, о т л и ч а ю щ и й с я тем, что он снабжен установленными по ходу технологического процесса за профилированными гибочными элементами приводными вертикальными гибочными валками с переменной кривизной поперечного сечения и подпружиненными горизонтальными роликами, закрепленными в направляющей верхней кассеты с уменьшением расстояния их осей относительно нижней кассеты. 2. Планшетогибщик по п.1, о т л и ч а ющ и й с я тем, что переменная кривизна гибочных валков образована посредством выступающих элементов, расположенных по периферии поверхности валка. С > ю Изобретение относится к обработке металлов давлением и может быть использовано в прокатном производстве для гибки высокопластичных алюминиевых планшет на боковых поверхностях малопластичных алюминиевых слябов при производстве полосового проката. В основу изобретения положена задача - создать планшетогибщик, позволяющий получить сляб с качественно плакированными планшетами. Для достижения заданного технического результата планшетогибщик снабжен установленными по ходу технологического процесса за профилированными гибочными элементами приводными вертикальными гибочными валками с переменной кривизной поперечного сечения и подпружиненными горизонтальными роликами, закрепленными в направляющей верхней кассеты с уменьшением расстояния их осей относительно нижней кассеты. Между отличительными признаками изобретения и достигаемым результатом имеется причинно-следственная связь. Благодаря оснащению планшетогибщика вертикальными роликами с переменной кривизной в поперечном сечении удается надежно прижать отстоящие боковые части планшет к слябу, а оснащение подпружиненными горизонтальными роликами способствует лучшему прижатию планшеты к горизонтальной части сляба, что способствует надежному креплению планшеты к слябу по всем граням и повышает качество плакированного сляба, полученного за один проход. Планшетогибщик поясняется чертежами, где на фиг.1 - вид спереди на планшетогибщик: на фиг.2 - вид А на фиг. 1; на фиг.З ON 00 О 12968 разрез Б-Б на фиг. 1; на фиг.4 - схема плакирования сляба на выходе из планшетогибщика на фиг.5 - узел I на фиг 4; на фиг 6 разрез В-В на фиг.2; на фиг.7 - профили гибочных валков, на фиг.8 - разрез Г-Г на фиг.З. Планшетогибщик, предназначенный для плакирования сляба 1 планшетами 2, включает в себя станину 3, в которой размещены неподвижные направляющие 4, несущие на себе нижние кассеты 5. Верхние кассеты 6 размещены в верхних направляющих 7, которые сочленены с приводами перемещения по вертикали 8, установленными на станине 3. В верхних кассетах 6 и нижних кассетах 5 смонтированы пары приводных гибочных элементов 9, 10, 11. По ходу технологического процесса за профилированными валками 11 размещена пара вертикальных гибочных элементов 12 с переменной кривизной в поперечном сечении. Переменная кривизна элемента может быть выполнена, например, в виде эксцентрика. Однако в этом случае, изготовление валка трудоемко, а в случае износа эксцентриковой его части необходимо заменять полностью весь валок Поэтому переменная кривизна элементов 12 выполнена в виде съемных бойков 13, закрепленных на образующих валков, выступающими за их бочки, т к. это облегчает монтаж и демонтаж в случае износа или необходимости замены. Вертикальные валки 12 размещены в корпусах 14, подвижно установленных на собственных направляющих 15. прикрепленных к станине 3; при этом валки 12 установлены в корпусах так, что вершина бойка и основание реборды гибочного ролика 11 размещены в одной плоскости. Кроме того, каждый корпус 14 своим упором 16 контактирует через штырь 17 с выступами 18 нижней кассеты и поджат к .ней лм#вмоцилиндром 19, сочлененным с корпусом 14, Привод вращения валков 12 закреплен на станине 3. За вертикальными валками 12 размещены горизонтальные подпружиненные ролики 21, установленные с убывающим зазором относительно нижней кассеты в кронштейне 22. Кронштейн 22 5 прикреплен к верхней направляющей 7. Планшетогибщик работает следующим образом. По роликам рольганга сляб 1 с планшетами 2 (размещенными под слябом и на нем) 10 подается в зону планшетогибщика. При попадании в первую пару гибочных валков 9 происходит загиб планшет на небольшой от горизонтали угол, по мере продвижения сляба через пары гибочных элементов 10 и 11 15 происходит дальнейший загиб планшет 2 на боковые грани сляба 1. При попаданиисляба 1 с планшетами в зону приводных вертикальных валков 12 происходит прижим бойками 13 отогнутых краев планшет 2 к 20 слябу 1 через определенные промежутки, зависящие от диаметра валка и количества бойков, на нем размещенных (фиг.4 и 5). Далее каждый из горизонтальных подпружиненных роликов 21 прижимает горизон25 тальную часть планшеты 2, лежащий на слябе 1. Таким образом, за один проход через планшетогибщик осуществляется качественное плакирование сляба. В случае прокатки слябов большей тол30 щины и ширины производится настройка планшетогибщика за счет перемещения в верхних направляющих 7 с кассетами 6 и гибочными элементами 9, 10, 11, в них размещенных. А рабочим приводом по направ35 ляющим 4 и 7 перемещаются кассеты 5 и б совместно с корпусами 14 и гибочными элементами 12 в направлении, перпендикулярном движению сляба, и устанавливаются на заданную ширину сляба с планшетой. План40 шетогибщик готов к работе. Таким образом, описанная конструкция планшетогибщика позволяет осуществить качественное плакирование сляба за один проход, т.е. повысить качество получаемых 45 изделий. 12968 89661 896ZI 12968 фиг V &-ь 12968 И А Он ЦІМ ЮҐИ бц Эс ~~ Замовлення 4092 Техред М.Моргентал tub ОЧНЫ& белей 2 Упорядник { шБочны* іалн ц Коректор Л.Филь Тираж Підписне Державне патентне відомство України. 254655, ГСП. Київ-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
