1. Растворонасос, содержащий два рабочих цилиндра с поршнями и штоками, установленные с образованием рабочей и компенсационной ка­мер, первая из которых снабжена всасывающим и нагнетательным клапанами, а вторая сообщена не­посредственно с нагнетательным трубопроводом, установленный в корпусе на подшипниковых опо­рах приводной вал с кривошипом и профилирован­ным кулачком, причем шток поршня рабочей камеры кинематически связан с кривошипом, а привод поршня компенсационной камеры включа­ет опорный каток, установленный с возможностью контакта с профилированной поверхностью ку­лачка, отличающийся тем, что, с целью сокраще­ния габаритов и повышения надежности, кривошип и кулачок расположены между опорами приводного вала, кинематическая связь штока поршня рабочей камеры с кривошипом выполнена в виде шатуна, а опорный каток закреплен непос­редственно на штоке поршня компенсационной ка­меры и подпружинен для контакта с профилированной поверхностью кулачка.

2. Растворонасос по п. 1, отличающийся тем, что половина профиля кулачка выполнена по спирали Архимеда

а вторая половина профиля - по кривой

где Rk - текущий радиус кулачка; R0 - начальный радиус кулачка; R - радиус криво­шипа приводного вала; j - угол поворота кулачка в пределах 0 £ j £ 2p.

Текст

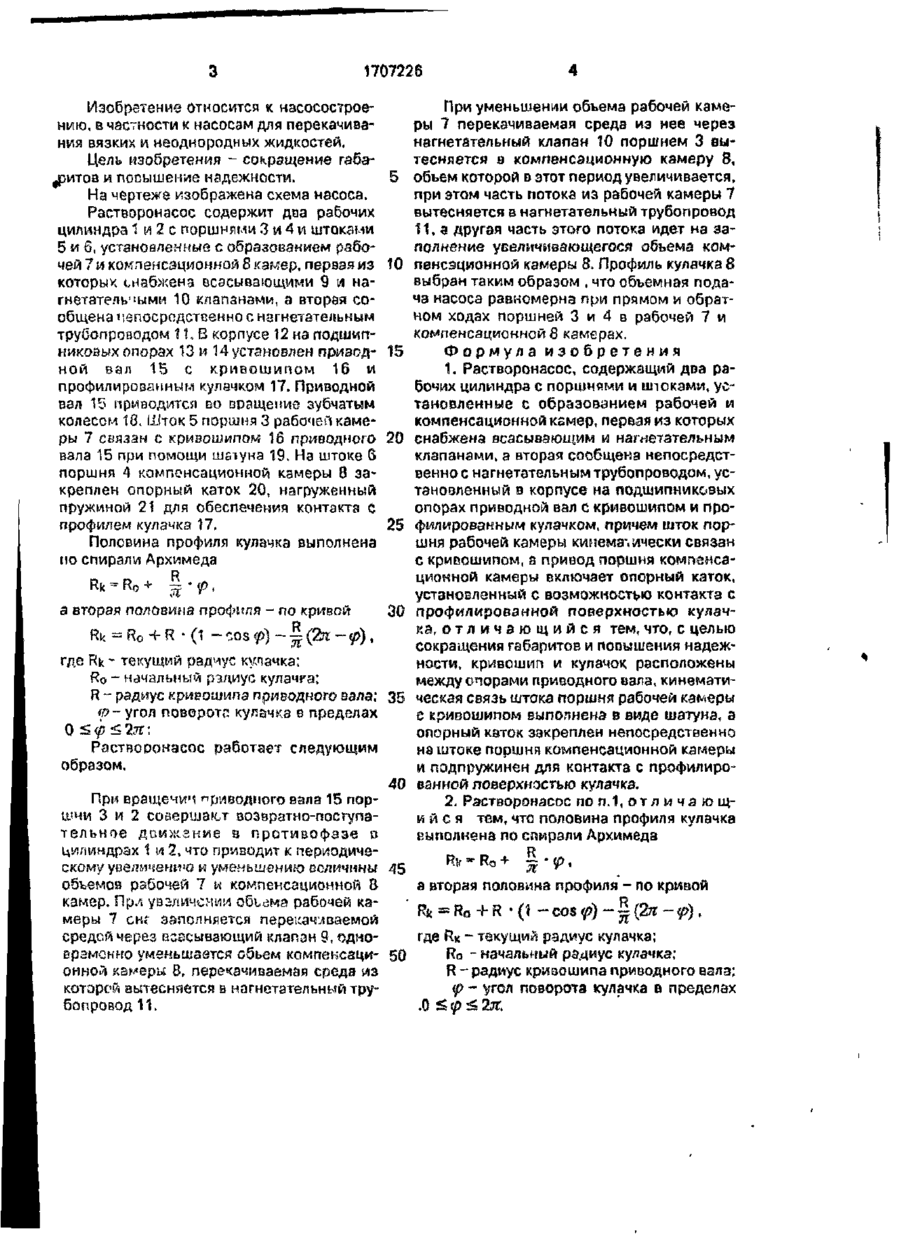

Изобретение относится к насосостроению, в частности к насосам для перекачивания вязких и неоднородных жидкостей. Целью изобретения является сокращение габаритов и повышение надежности Рэстворонасос содержит рабочую 7 и компен сационную 8 камеры. Поршень 3 со штоком 5 рабочей камеры 7 шатуном 14 связан с кривошипом 16 приводного вала 15, а поршень 2 компенсационной камеры 8 имеет закрепленный на штоке 6 опорный каток 20, поджатый пружиной 21 к профилю кулачка 17. Одна половина профили кулачка 17 вып о л н е н а по с п и р а л и А р х и м е д а Rk — Ro + -~- • Ф t а другая половина этого кулачка по кривой Rk = Ro + R (1 - cos

-угол поворота кулачка в пределах 0

Дивитися

Додаткова інформація

Назва патенту англійською

Mortar pump

Автори англійською

Ustiantsev Volodymyr Ustynovych, Onischenko Oleksandr Hryhorovych, Vynokhodov Ivan Yakovych

Назва патенту російською

Растворонасос

Автори російською

Устьянцев Владимир Устинович, Онищенко Александр Григорьевич, Виноходов Иван Яковлевич

МПК / Мітки

МПК: F04B 15/00

Мітки: розчинопомпа
