Вібраційний дилятатор

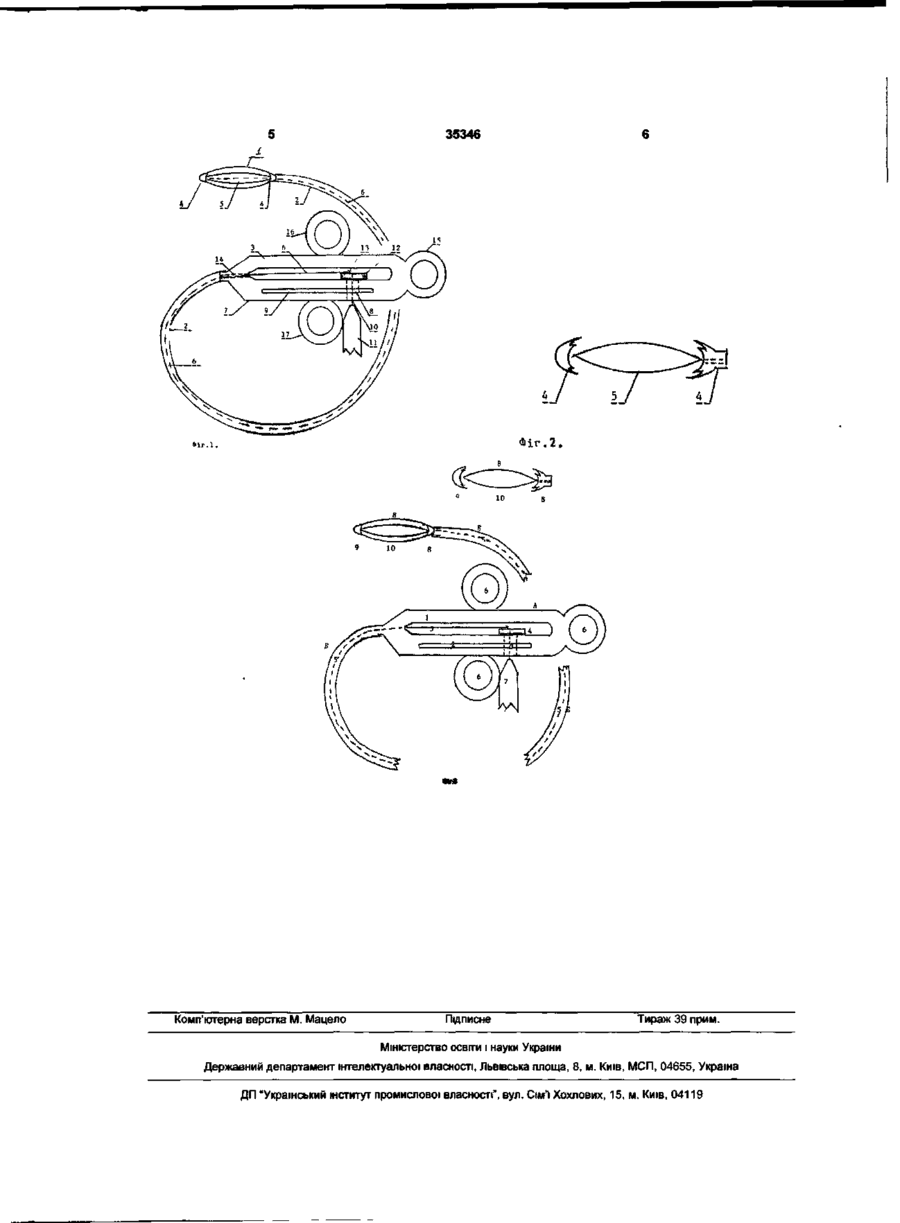

Вібраційний дилятатор, що містить розширювальний елемент, трубку і ручку управління, який відрізняється тим, що розширювальний елемент виготовлений у вигляді обтічної порожнистої оливки, яка складається із двох наконечників-напівкупь, у які запресовано своїми кінцями сталеві пластини-пружини еліпсовидної форми, у дистальний наконечник запресована струна, яка проходить наскрізь оливку, канал у проксимальному наконечнику, гнучку трубку і з'єднана з ручкою управління, остання виконана у ви? ляді скоби, в одній із плок якої у хрестоподібному пззі розміщено повзунок з віською диска-маховика у центрі, котрий з'єднано з приводом електродвигуна, на диску-маховику до додаткової віськи, зміщеної від його центру, прикріплено проксимальний кінець струни Пристрій відноситься до медицини, а точніше, до хірурги Відомо, ЩО при стриктурах стравоходу з метою розширення звуженої ділянки найбільш широкого застосування набуло використання пластмасових (поліхлорвінілових) бужів (Э Н Ванцян Р А Тошаков "Лечение ожогов и Рубцовых сужений пищевода", М , 1971) До недопіків таких бужів відноситься те, що метод їх використання досить трудоемкий, вимаїає багаторазових зусиль лжаря і хворого для досягнення мінімального ефекту Небезпечний ускладненнями, розривом чи перфорацією органу Найбільш близьким до винаходу є запропонований Штарком дилятатор ("Медицинские инструменты, приборы, аппараты и оборудование", каталог М 1962, А А Шалимов, В Ф Саенко "Хирургия пищеварительного тракта", К 1987), що складається з розширювального елементу, трубки і ручки управління В середині розширювального елементу розміщується колодка і повзун, до якого через важелі кріпляться висувні планки Дилятатор проводять до рівня звуженої ділянки органу, рукою хірурга зближують важелі ручки управління, прикладене зусилля передасться через тягу на повзун, при переміщенні котрого висуваються планки головки і відбувається розширення Потім планки складаються і в закритому вигляді інструмент виводиться з органу Недоліком даного пристрою є те, що він досить жорсткий, маніпуляції з його допомогою дуже травматичні, пов'язано з великою небезпекою розриву патологічно зміненої стінки стравоходу. В основу винаходу поставлено задачу, дилятатор (типу Штарка), шляхом удосконалення розширювального елементу, гармонійного поєднання його з елементом вібрації, забезпечити надійний розширювальний ефект пристрою, високу мобільність, керованість і контрольованість у роботі, м'яку, еластичну дію на тканини, досягнення максимальної безпеки Поставлена задача вирішується тим, що, згідно винаходу, розширювальний елемент виготовлений у вигляді обтічної порожнистої оливки, яка складається із двох наконечниюв-напівкуль, у які запресовано своїми кінцями сталеві пластинипружини еліпсовидної форми, у дистальний наконечник запресована струна, яка проходить наскрізь оливку, канал у проксимальному наконечнику, гнучку трубку і з'єднана з ручкою управління, остання виконана у вигляді скоби, а одн»и із плок яко» у хрестоподібному па " і розміщено повзунок з вісь« кою диска-маховика у центрі, котрий з'єднано з приводом електродвигуна, на диску-маховику до додаткової віськи, зміщеної від його центру прикріплено проксимальний кінець струни На фіг 1 - запропонований вібраційний дилятатор у загальному вигляді На фіг 2 - розширювальний елемент (оливка) Вібраційний дилятатор складається із слідуючих основних частин розширювального елементу у вигляді обтічної порожнистої оливки 1, гнучкої трубки 2, ручки управління З Порожниста оливка складається із двох наконечників-напівкуль 4, і чотирьох (шести, восьми)
