Секція механізованого кріплення
Номер патенту: 39511
Опубліковано: 15.10.2004
Автори: Косарєв Василь Васильович, Косарєв Іван Васильович, Лаптєв Анатолій Григорович, Макаревич Анатолій Юрійович, Вассерман Ігор Григорович, Андрєєв Георгій Володимирович
Формула / Реферат
1. Секція механізованого кріплення, що містить перекриття, основу, гідростояки, механізм переміщення, щонайменше один бічний щит, встановлений із можливістю поперечного висування відносно перекриття і оснащений на кінцевих частинах напрямними, розміщеними в отворах перекриття, зв'язаного з бічним щитом за допомогою гідродомкрата і підтискних пружин, яка відрізняється тим, що напрямні оснащені виступами, розташованими з можливістю контакту, при висуванні бічного щита, з обмежувачами, розміщеними на перекритті, а гідродомкрат розташований з можливістю довороту щита в процесі його висування, в разі виникнення контакту виступу однієї з напрямних з обмежувачами, навколо місця кріплення щита на напрямній.
2. Секція механізованого кріплення за п.1, яка відрізняється тим, що обмежувачі на перекритті виконані знімними.
З. Секція механізованого кріплення за п.1, яка відрізняється тим, що виступи напрямних виконані знімними.

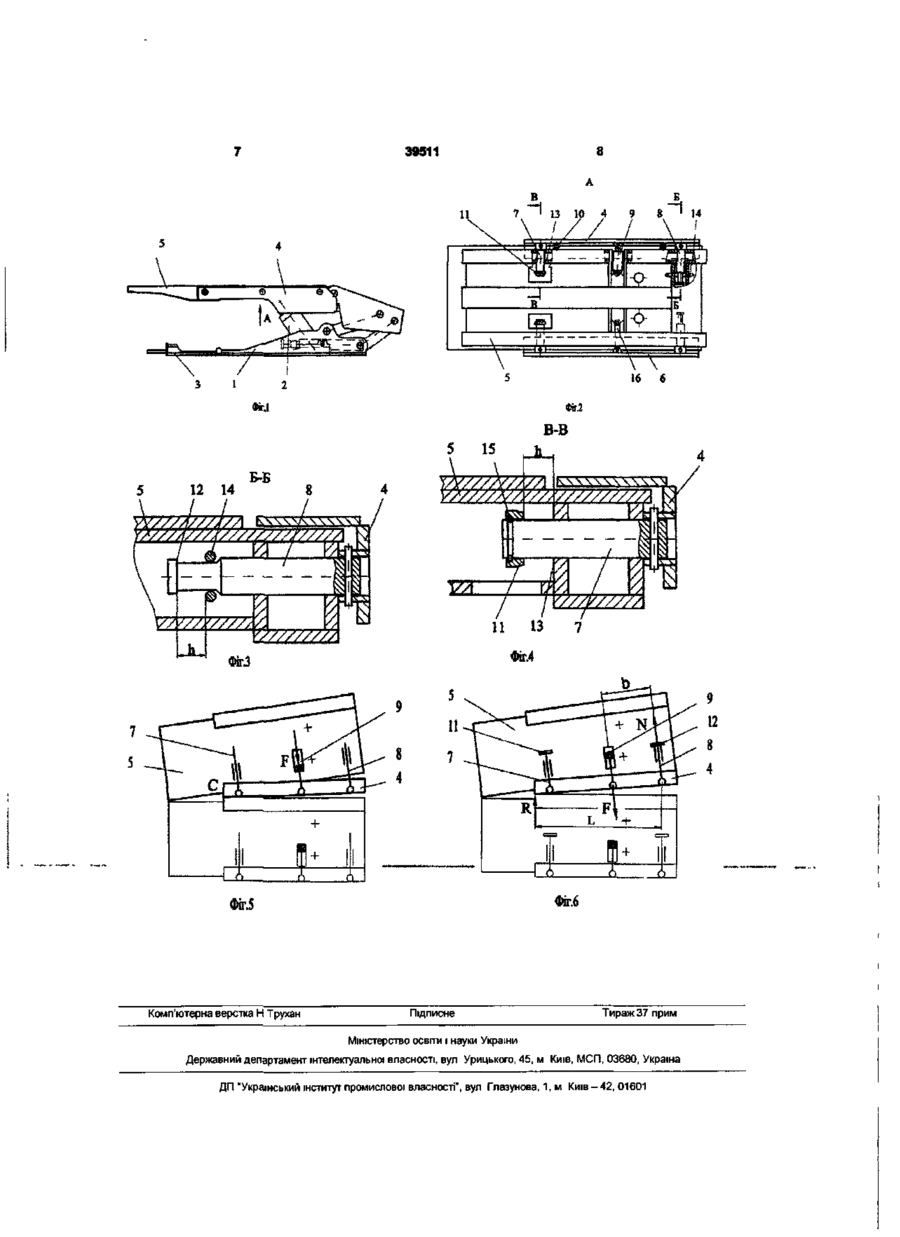

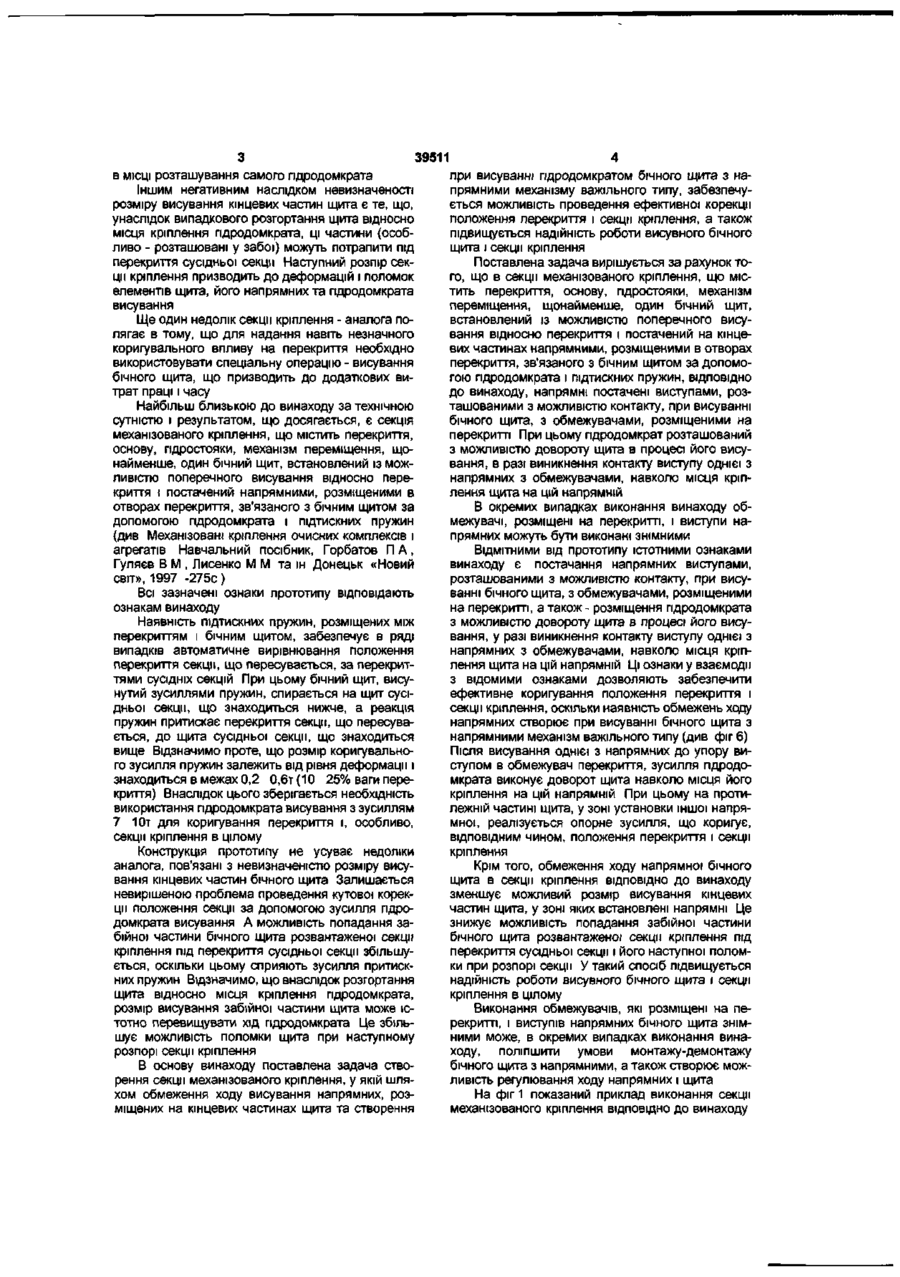

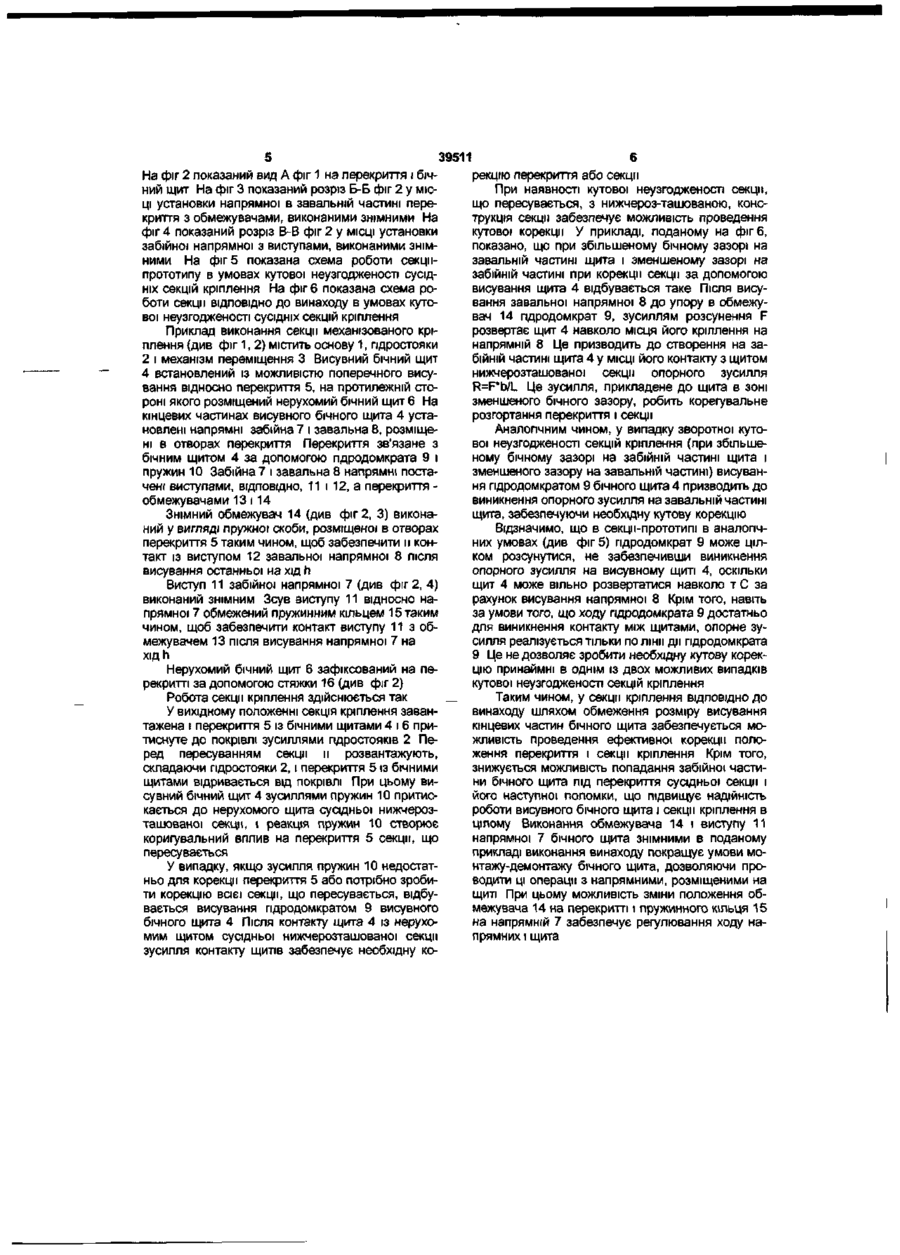

Текст
1 Секція механізованого кріплення, що містить перекриття, основу, пдростояки, механізм переміщення, щонайменше один бічний щит, встановлений із можливістю поперечного висування відносно перекриття і оснащений на кінцевих частинах напрямними, розміщеними в отворах перекриття, зв'язаного з бічним щитом за допомогою гідродомкрата і підтискних пружин, яка відрізняється тим, що напрямні оснащені виступами, розташованими з можливістю контакту, при висуванні бічного щита, з обмежувачами, розміщеними на перекритті, а гідродомкрат розташований з можливістю довороту щита в процесі його висування, в разі виникнення контакту виступу однієї з напрямних з обмежувачами, навколо місця кріплення щита на напрямній 2 Секція механізованого кріплення за п 1, яка відрізняється тим, що обмежувачі на перекритті виконані знімними 3 Секція механізованого кріплення за п 1, яка відрізняється тим, що виступи напрямних виконані знімними CM О ю О) Винахід належить до гірничої справи, а саме до механізованого кріплення очисних забоїв при підземному видобутку корисних копалин Відома секція механізованого кріплення, що містить перекриття, основу, пдростояки, механізм переміщення, щонайменше, один бічний щит, встановлений із можливістю поперечного висування відносно перекриття і постачений напрямними, розміщеними в отворах перекриття, зв'язаного з бічним щитом за допомогою гідродомкрата (див Комплекс очистной КМК500Т Руководство по эксплуатации КМК500Т 00 00 000 РЭ ОАО «ПНИУИ» Россия, 1996 -49с) Всі зазначені ознаки секци-аналога відповідають ознакам винаходу Бічний ЩИТ, ЩО висувається за допомогою гідродомкрата, призначений для коригування положення перекриття і секції кріплення в цілому (за допомогою опори бічного щита на щит сусідньої секції кріплення), а також - для запобігання просипання порід покрівлі в міжсекційні зазори Зазначене рішення має такі недоліки Висування бічного щита відбувається при розвантаженій секції кріплення гідродомкратом, що діє на щит у його середній частині При цьому розмір висування кінцевих частин щита не визначений, оскільки щит може розвертатися відносно місця кріплення гідродомкрата Наслідком цього є серйозні проблеми при необхідності зробити кутову корекцію положення секції або перекриття (див , наприклад, фіг 5), оскільки коригувальне зусилля може бути спрямовано тільки по осі гідродомкрата висування щита Крім того, виникнення коригувального зусилля забезпечується лише у випадку, якщо хід гідродомкрата більше зазору між щитами со 39511 при висуванні гідродомкратом бічного щита з нав місці розташування самого гідродомкрата прямними механізму важільного типу, забезпечуІншим негативним наслідком невизначеності ється можливість проведення ефективної корекції розміру висування кінцевих частин щита є те, що, положення перекриття і секції кріплення, а також унаслідок випадкового розгортання щита відносно підвищується надійність роботи висувного бічного місця кріплення гідродомкрата, ці частини (особщита і секції кріплення ливо - розташовані у забої) можуть потрапити під перекриття сусідньої секції Наступний розпір секПоставлена задача вирішується за рахунок тоції кріплення призводить до деформацій і поломок го, що в секції механізованого кріплення, що міселементів щита, його напрямних та гідродомкрата тить перекриття, основу, пдростояки, механізм висування переміщення, щонайменше, один бічний щит, встановлений із можливістю поперечного висуЩе один недолік секції кріплення - аналога повання відносно перекриття і постачений на кінцелягає в тому, що для надання навіть незначного вих частинах напрямними, розміщеними в отворах коригувального впливу на перекриття необхідно перекриття, зв'язаного з бічним щитом за допомовикористовувати спеціальну операцію - висування гою гідродомкрата і підтискних пружин, ВІДПОВІДНО бічного щита, що призводить до додаткових видо винаходу, напрямні постачені виступами, розтрат праці і часу ташованими з можливістю контакту, при висуванні Найбільш близькою до винаходу за технічною бічного щита, з обмежувачами, розміщеними на сутністю і результатом, що досягається, є секція перекритті При цьому гідродомкрат розташований механізованого кріплення, що містить перекриття, з можливістю довороту щита в процесі його висуоснову, пдростояки, механізм переміщення, щовання, в разі виникнення контакту виступу однієї з найменше, один бічний щит, встановлений із можнапрямних з обмежувачами, навколо місця кріпливістю поперечного висування відносно перелення щита на цій напрямній криття і постачений напрямними, розміщеними в отворах перекриття, зв'язаного з бічним щитом за В окремих випадках виконання винаходу обдопомогою гідродомкрата і підтискних пружин межувачі, розміщені на перекритті, і виступи на(див Механізовані кріплення очисних комплексів і прямних можуть бути виконані знімними агрегатів Навчальний посібник, Горбатов П А, ВІДМІТНИМИ ВІД прототипу істотними ознаками Гуляєв В М , Лисенко ММ та ін Донецьк «Новий винаходу є постачання напрямних виступами, світ», 1997 -275с) розташованими з можливістю контакту, при висуВсі зазначені ознаки прототипу відповідають ванні бічного щита, з обмежувачами, розміщеними ознакам винаходу на перекритті, а також- розміщення гідродомкрата з можливістю довороту щита в процесі його висуНаявність підтискних пружин, розміщених між вання, у разі виникнення контакту виступу однієї з перекриттям і бічним щитом, забезпечує в ряді напрямних з обмежувачами, навколо місця кріпвипадків автоматичне вирівнювання положення лення щита на цій напрямній Ці ознаки у взаємодії перекриття секції, що пересувається, за перекритз відомими ознаками дозволяють забезпечити тями сусідніх секцій При цьому бічний щит, висуефективне коригування положення перекриття і нутий зусиллями пружин, спирається на щит сусісекції кріплення, оскільки наявність обмежень ходу дньої секції, що знаходиться нижче, а реакція напрямних створює при висуванні бічного щита з пружин притискає перекриття секції, що пересуванапрямними механізм важільного типу (див фіг 6) ється, до щита сусідньої секції, що знаходиться Після висування однієї з напрямних до упору вивище Відзначимо проте, що розмір коригувальноступом в обмежувач перекриття, зусилля гідродого зусилля пружин залежить від рівня деформації і мкрата виконує доворот щита навколо місця його знаходиться в межах 0,2 0,6т (10 25% ваги перекріплення на цій напрямній При цьому на протикриття) Внаслідок цього зберігається необхідність лежній частині щита, у зоні установки іншої напрявикористання гідродомкрата висування з зусиллям мної, реалізується опорне зусилля, що коригує, 7 10т для коригування перекриття і, особливо, ВІДПОВІДНИМ чином, положення перекриття і секції секції кріплення в цілому кріплення Конструкція прототипу не усуває недоліки аналога, пов'язані з невизначеністю розміру висуКрім того, обмеження ходу напрямної бічного вання кінцевих частин бічного щита Залишається щита в секції кріплення ВІДПОВІДНО ДО винаходу невирішеною проблема проведення кутової корекзменшує можливий розмір висування кінцевих ції положення секції за допомогою зусилля гідрочастин щита, у зоні яких встановлені напрямні Це домкрата висування А можливість попадання зазнижує можливість попадання забійної частини бійної частини бічного щита розвантаженої секції бічного щита розвантаженої секції кріплення під кріплення під перекриття сусідньої секції збільшуперекриття сусідньої секції і його наступної поломється, оскільки цьому сприяють зусилля притискки при розпорі секції У такий спосіб підвищується них пружин Відзначимо, що внаслідок розгортання надійність роботи висувного бічного щита і секції щита відносно місця кріплення гідродомкрата, кріплення в цілому розмір висування забійної частини щита може ісВиконання обмежувачів, які розміщені на петотно перевищувати хід гідродомкрата Це збільрекритті, і виступів напрямних бічного щита знімшує можливість поломки щита при наступному ними може, в окремих випадках виконання винарозпорі секції кріплення ходу, поліпшити умови монтажу-демонтажу бічного щита з напрямними, а також створює можВ основу винаходу поставлена задача стволивість регулювання ходу напрямних і щита рення секції механізованого кріплення, у якій шляхом обмеження ходу висування напрямних, розНа фіг 1 показаний приклад виконання секції міщених на кінцевих частинах щита та створення механізованого кріплення ВІДПОВІДНО ДО винаходу 39511 На фіг 2 показаний вид А фіг 1 на перекриття і бічрекцію перекриття або секції ний щит На фіг 3 показаний розріз Б-Б фіг 2 у МІСПри наявності кутової неузгодженості секци, ЦІ установки напрямної в завальній частині перещо пересувається, з нижчероз-ташованою, конскриття з обмежувачами, виконаними знімними На трукція секції забезпечує можливість проведення фіг 4 показаний розріз В-В фіг 2 у МІСЦІ установки кутової корекції У прикладі, поданому на фіг 6, забійної напрямної з виступами, виконаними знімпоказано, що при збільшеному бічному зазорі на ними На фіг 5 показана схема роботи секцпзавальній частині щита і зменшеному зазорі на прототипу в умовах кутової неузгодженості сусідзабійній частині при корекції секції за допомогою ніх секцій кріплення На фіг 6 показана схема ровисування щита 4 відбувається таке Після висуботи секції ВІДПОВІДНО до винаходу в умовах кутовання завальної напрямної 8 до упору в обмежувої неузгодженості сусідніх секцій кріплення вач 14 гідродомкрат 9, зусиллям розсунення F розвертає щит 4 навколо місця його кріплення на Приклад виконання секції механізованого крінапрямній 8 Це призводить до створення на заплення (див фіг 1, 2) містить основу 1, пдростояки бійній частині щита 4 у МІСЦІ ЙОГО контакту з щитом 2 і механізм переміщення 3 Висувний бічний щит нижчерозташованої секції опорного зусилля 4 встановлений із можливістю поперечного висуR=F*b/L Це зусилля, прикладене до щита в зоні вання відносно перекриття 5, на протилежній стозменшеного бічного зазору, робить корегувальне роні якого розміщений нерухомий бічний щит 6 На розгортання перекриття і секції кінцевих частинах висувного бічного щита 4 установлені напрямні забійна 7 і завальна 8, розміщеАналогічним чином, у випадку зворотної кутоні в отворах перекриття Перекриття зв'язане з вої неузгодженості секцій кріплення (при збільшебічним щитом 4 за допомогою гідродомкрата 9 і ному бічному зазорі на забійній частині щита і пружин 10 Забійна 7 і завальна 8 напрямні постазменшеного зазору на завальній частині) висуванчені виступами, ВІДПОВІДНО, 11 і 12, а перекриття ня гідродомкратом 9 бічного щита 4 призводить до обмежувачами 13 114 виникнення опорного зусилля на завальній частині щита, забезпечуючи необхідну кутову корекцію Знімний обмежувач 14 (див фіг 2, 3) виконаний у вигляді пружної скоби, розміщеної в отворах Відзначимо, що в секцм-прототипі в аналогічперекриття 5 таким чином, щоб забезпечити и конних умовах (див фіг 5) гідродомкрат 9 може цілтакт із виступом 12 завальної напрямної 8 після ком розсунутися, не забезпечивши виникнення висування останньої на хід h опорного зусилля на висувному щиті 4, оскільки щит 4 може вільно розвертатися навколо т С за Виступ 11 забійної напрямної 7 (див фіг 2, 4) рахунок висування напрямної 8 Крім того, навіть виконаний знімним Зсув виступу 11 відносно наза умови того, що ходу гідродомкрата 9 достатньо прямної 7 обмежений пружинним кільцем 15 таким для виникнення контакту між щитами, опорне зучином, щоб забезпечити контакт виступу 11 з обсилля реалізується тільки по лінії дії гідродомкрата межувачем 13 після висування напрямної 7 на 9 Це не дозволяє зробити необхідну кутову корекхщп цію принаймні в однім із двох можливих випадків Нерухомий бічний щит 6 зафіксований на пекутової неузгодженості секцій кріплення рекритті за допомогою стяжки 16 (див фіг 2) Таким чином, у секції кріплення ВІДПОВІДНО ДО Робота секції кріплення здійснюється так винаходу шляхом обмеження розміру висування У вихідному положенні секція кріплення заванкінцевих частин бічного щита забезпечується мотажена і перекриття 5 із бічними щитами 4 і 6 прижливість проведення ефективної корекції полотиснуте до покрівлі зусиллями пдростояків 2 Пеження перекриття і секції кріплення Крім того, ред пересуванням секції и розвантажують, знижується можливість попадання забійної частискладаючи пдростояки 2, і перекриття 5 із бічними ни бічного щита під перекриття сусідньої секції і щитами відривається від покрівлі При цьому вийого наступної поломки, що підвищує надійність сувний бічний щит 4 зусиллями пружин 10 притисроботи висувного бічного щита і секції кріплення в кається до нерухомого щита сусідньої нижчерозцілому Виконання обмежувача 14 і виступу 11 ташованої секци, і реакція пружин 10 створює напрямної 7 бічного щита знімними в поданому коригувальний вплив на перекриття 5 секци, що прикладі виконання винаходу покращує умови мопересувається нтажу-демонтажу бічного щита, дозволяючи проУ випадку, якщо зусилля пружин 10 недостатводити ці операції з напрямними, розміщеними на ньо для корекції перекриття 5 або потрібно зробищиті При цьому можливість зміни положення обти корекцію всієї секци, що пересувається, відбумежувача 14 на перекритті і пружинного кільця 15 вається висування гідродомкратом 9 висувного на напрямній 7 забезпечує регулювання ходу набічного щита 4 Після контакту щита 4 із нерухопрямних і щита мим щитом сусідньої нижчерозташованої секції зусилля контакту щитів забезпечує необхідну ко 39511 ФІгі B-B 5 12 Б-Б 14 VS////A///JS УА///Л///Л////////////, ФІГІ Комп'ютерна верстка Н Трухан Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSection of mechanized timbering
Автори англійськоюAndrieiev Heorhii Volodymyrovych, Vasserman Ihor Hryhorovych, Kosariev Vasyl Vasyliovych, Kosariev Ivan Vasyliovych, Laptiev Anatolii Hryhorovych
Назва патенту російськоюСекция механизированного крепления
Автори російськоюАндреев Георгий Владимирович, Вассерман Игорь Григорьевич, Косарев Василий Васильевич, Косарев Иван Васильевич, Лаптев Анатолий Григорьевич
МПК / Мітки
МПК: E21D 23/06
Мітки: механізованого, секція, кріплення
