Попередньо виготовлена панель з подвійним покриттям

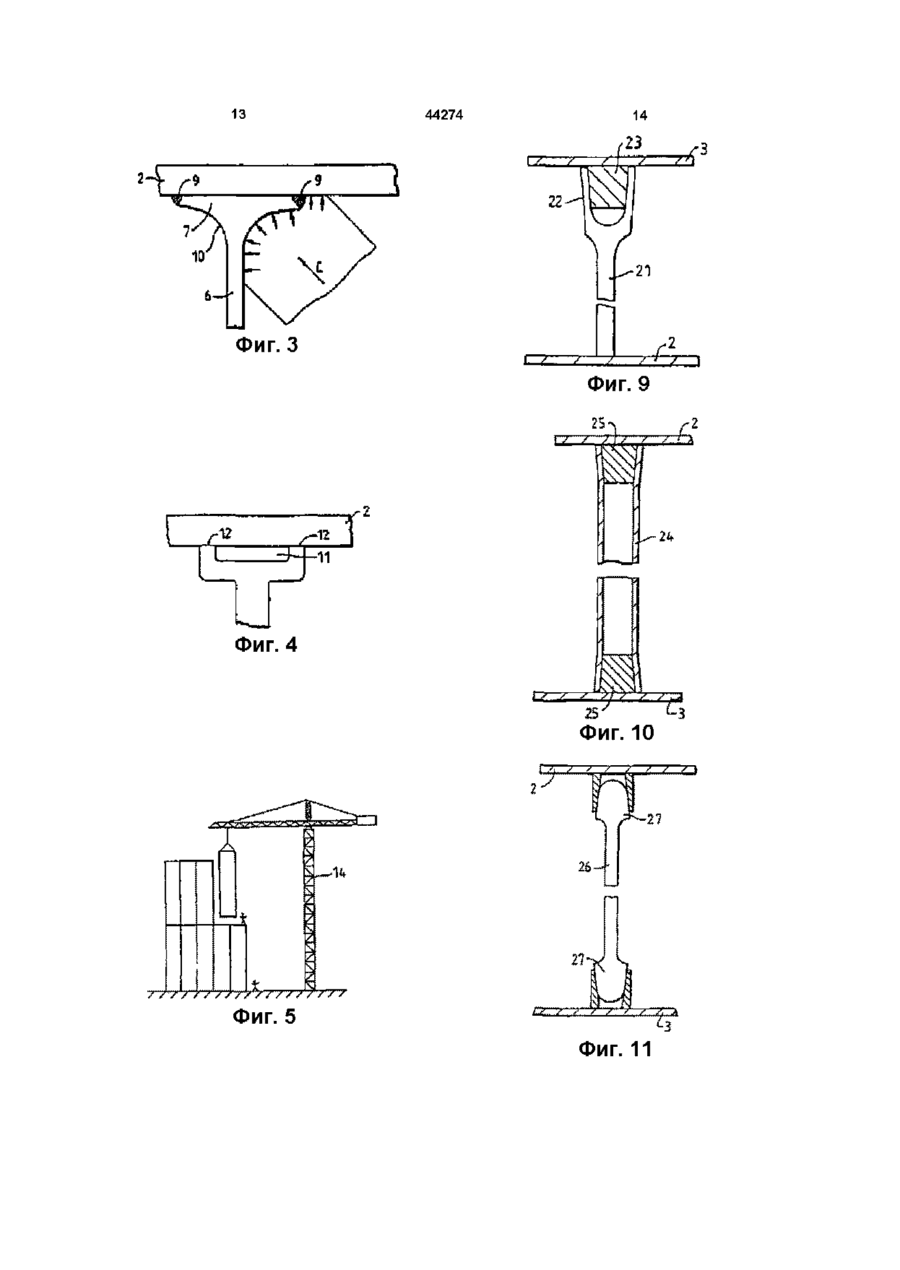

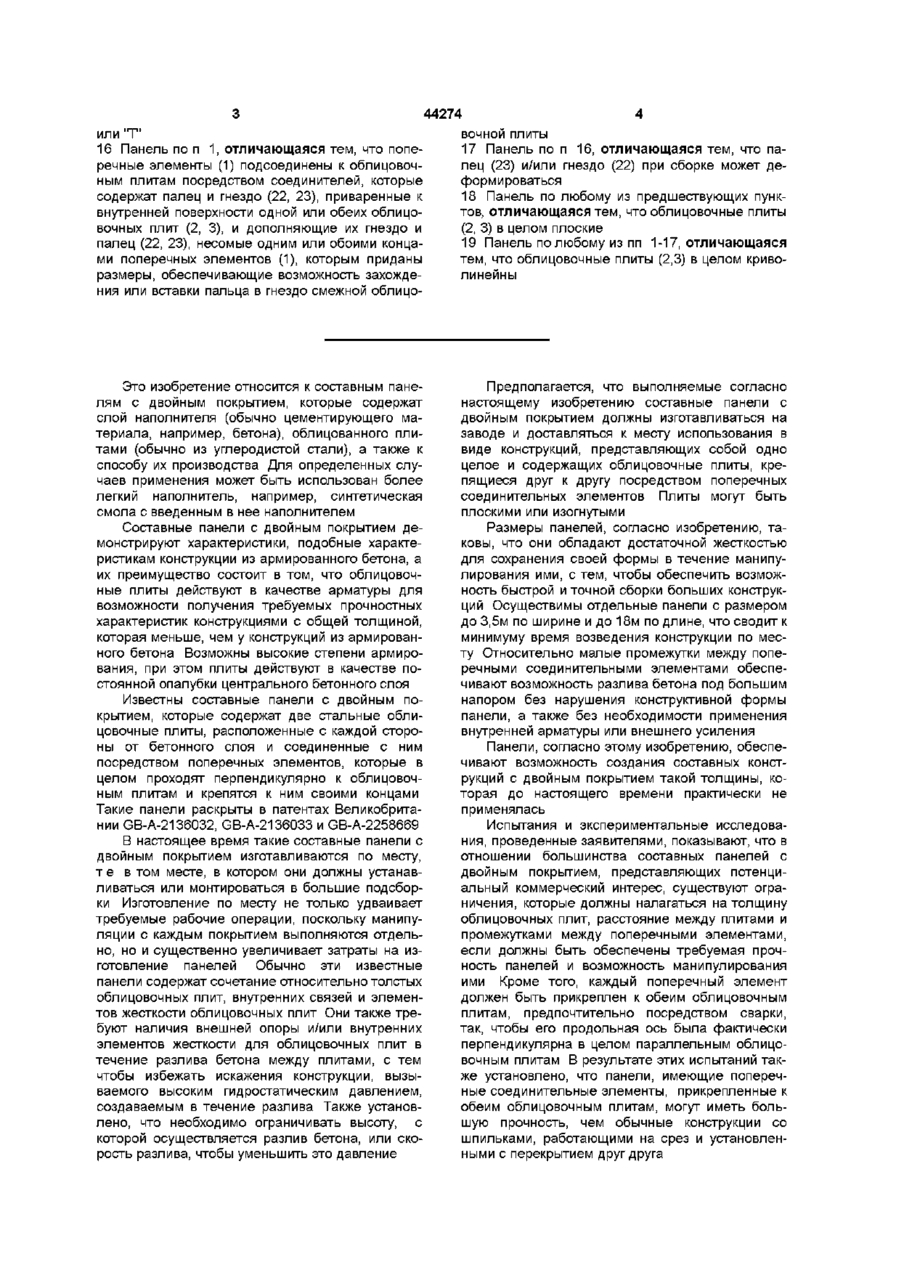

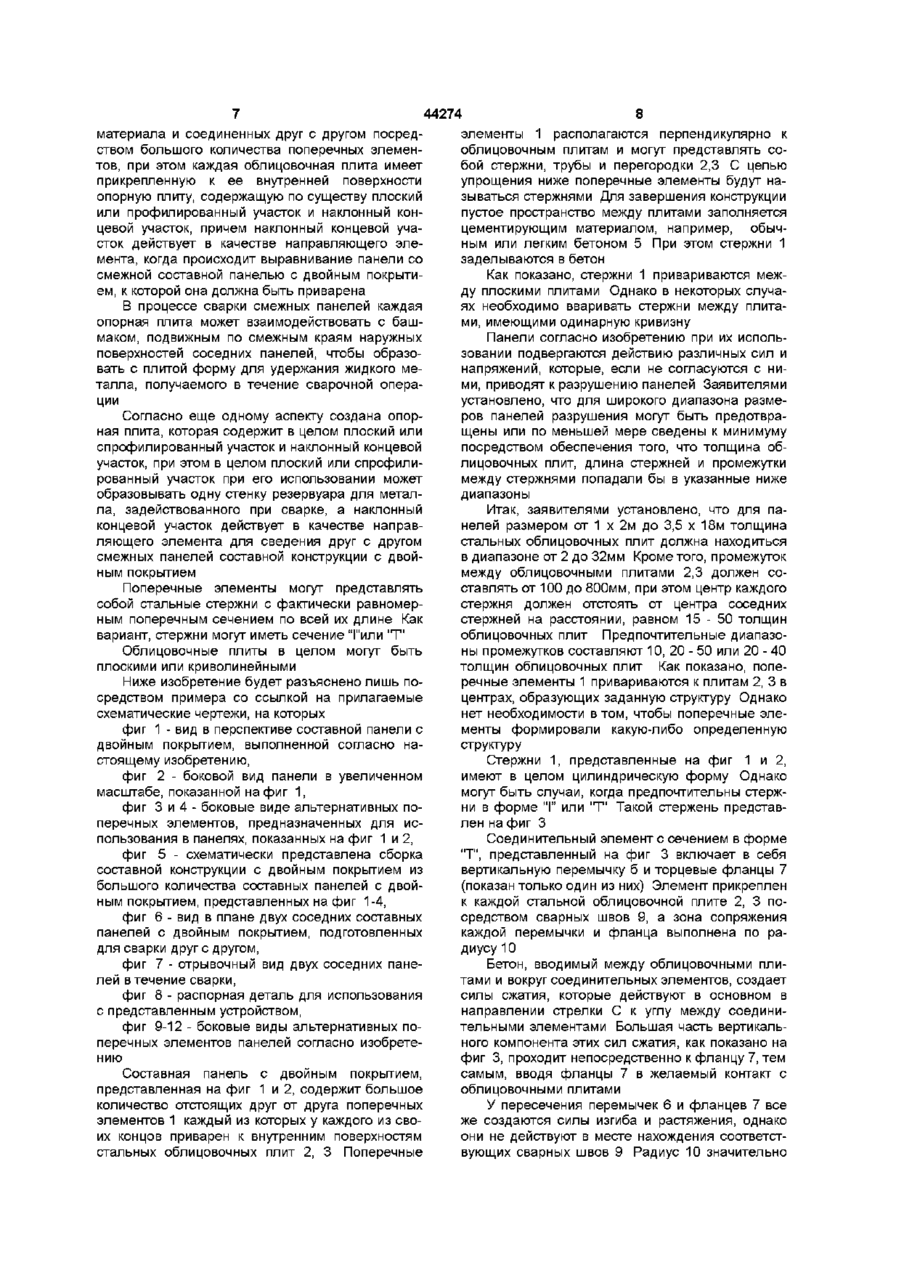

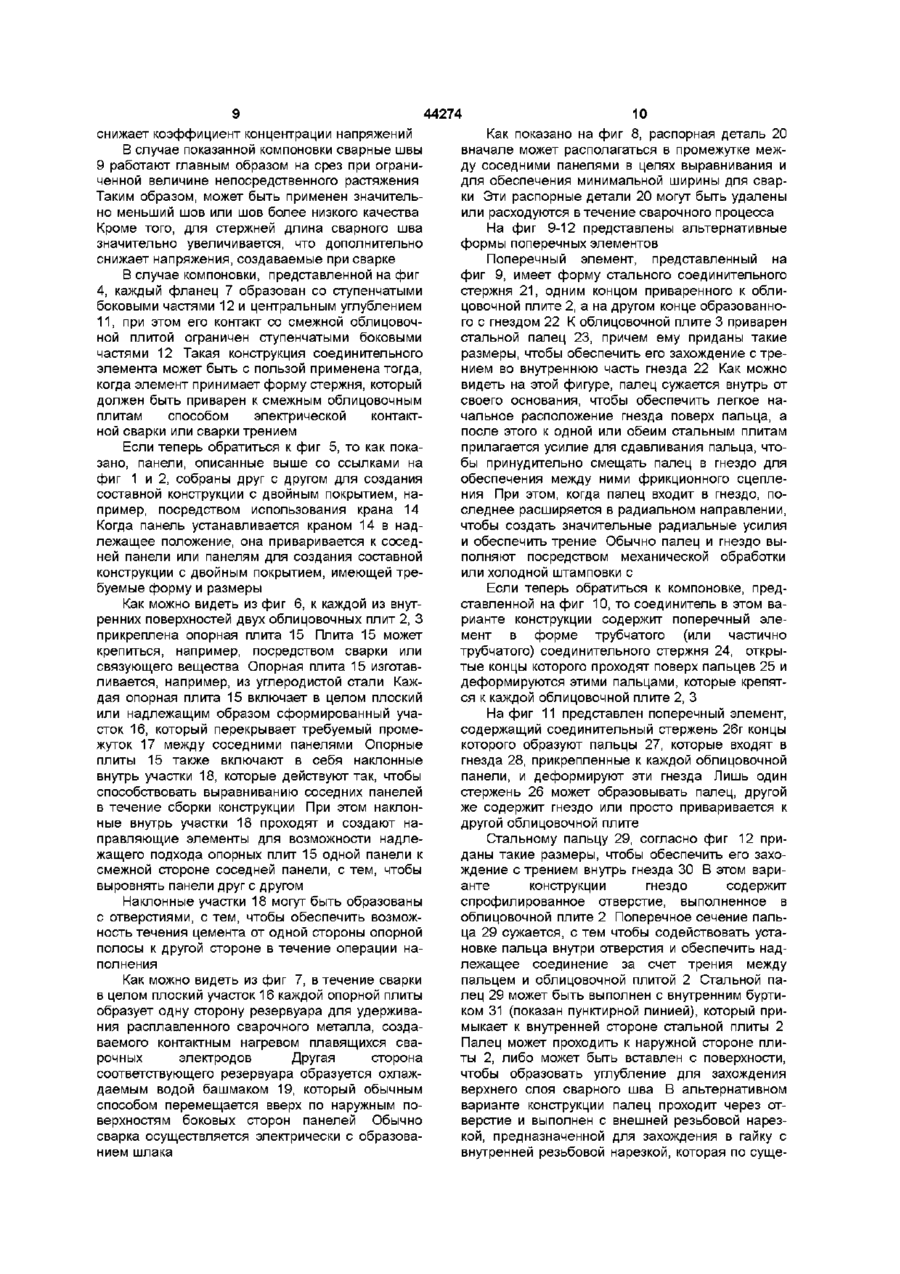

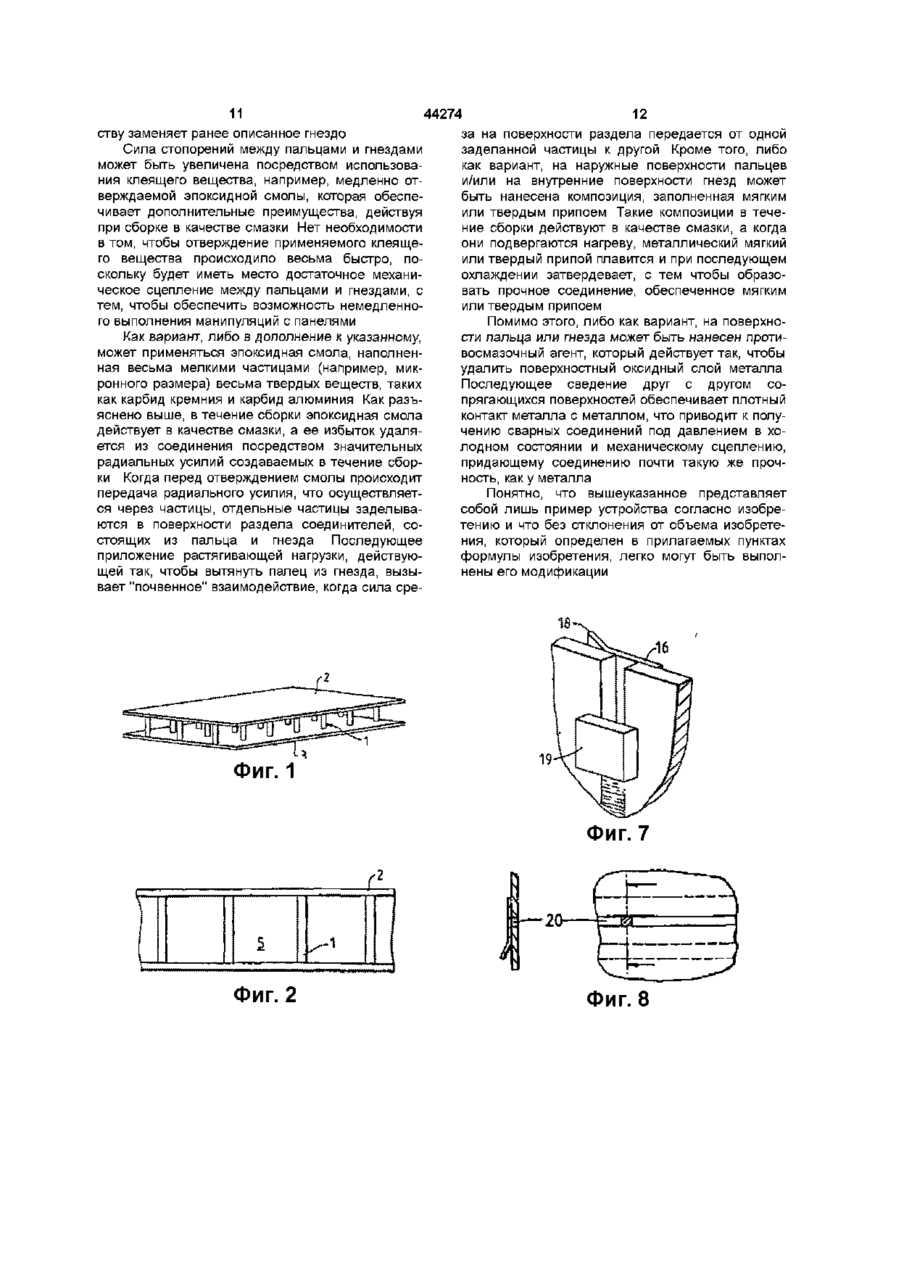

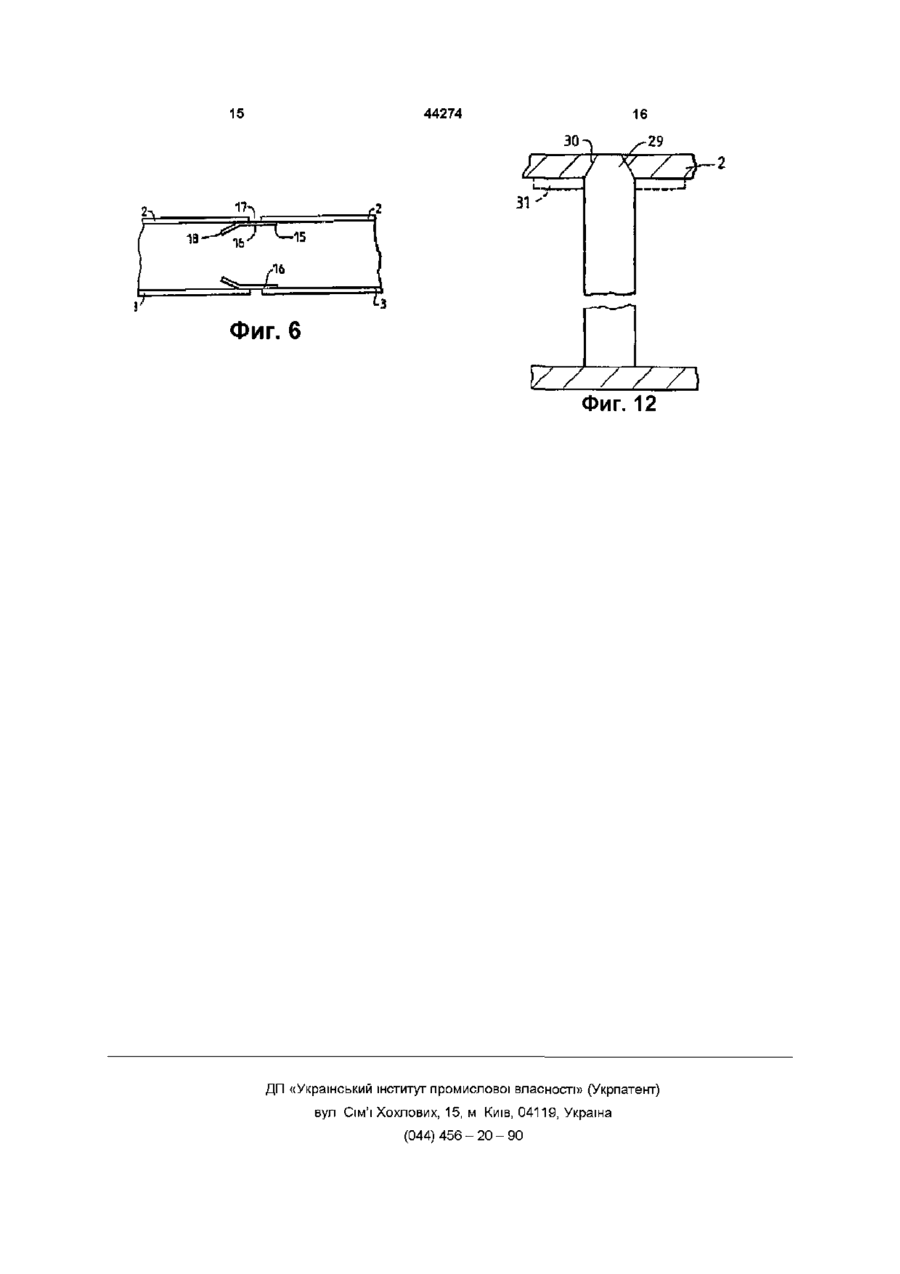

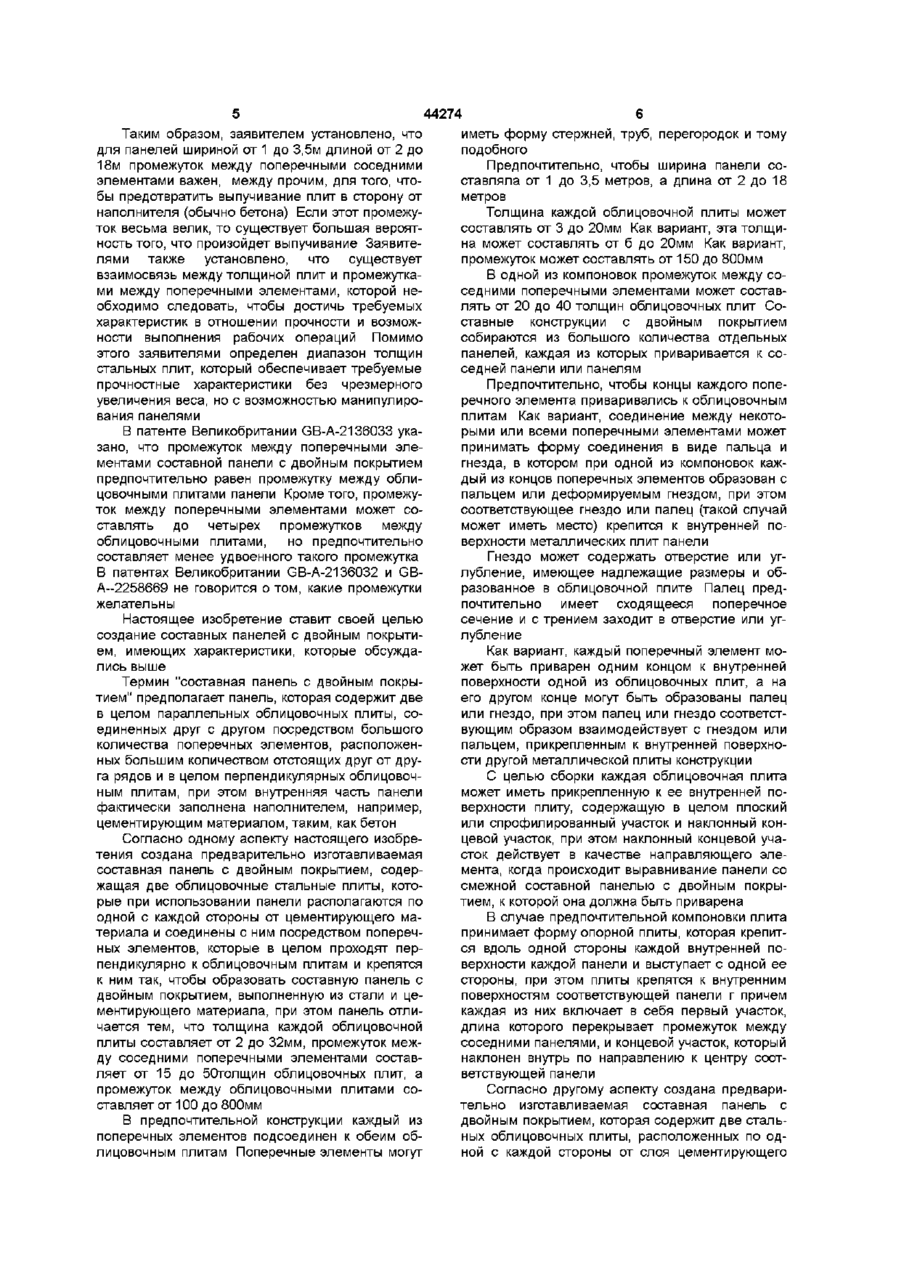

1 Предварительно изготовленная панель с двойным покрытием, содержащая две стальные облицовочные плиты (2, 3) , которые при использовании панели расположены с каждой стороны слоя цементирующего материала и соединены с ним посредством поперечных элементов (1), которые в целом проходят перпендикулярно облицовочным плитам и прикреплены к ним так, чтобы образовать составную панель с двойным покрытием из стали и цементирующего материала, отличающаяся тем, что толщина каждой облицовочной плиты (2, 3) составляет от 2 до 32мм, промежуток между соседними поперечными элементами (1) составляет от 15 до 50 толщин облицовочных плит, а промежуток между облицовочными плитами (2, 3) составляет от 100 до 800мм 2 Панель по п 1, отличающаяся тем, что каждый поперечный элемент (1) своими концами подсоединен к обеим облицовочным плитам 2, 3 3 Панель по п 1 или 2, отличающаяся тем, что поперечный элемент (1) изготовлен из стали 4 Панель по любому из предшествующих пунктов, отличающаяся тем, что толщина каждой облицовочной плиты (2, 3) составляет от 3 до 20мм 5 Панель по любому из предшествующих пунктов, отличающаяся тем, что толщина каждой облицовочной плиты (2, 3) составляет от 6 до 20мм 6 Панель по любому из предшествующих пунктов, отличающаяся тем, что промежуток между облицовочными плитами (2, 3) составляет от 150 до 800мм 7 Панель по любому из предшествующих пунктов, отличающаяся тем, что ее ширина составляет от 1 до 3,5м, а длина от 2 до 18м 8 Панель по п 1, отличающаяся тем, что промежуток между соседними поперечными элементами (1) составляет от 20 до 40 толщин облицовочных плит (2, 3) 9 Панель по любому из предшествующих пунктов, отличающаяся тем, что поперечные элементы (1) приварены к облицовочным плитам (2, 3) 10 Панель по любому из пп 1-8, отличающаяся тем, что каждый поперечный элемент (1) подсоединен к одной или обеим облицовочным плитам (2, 3) посредством соединения (22, 23), состоящего из пальца и гнезда 11 Панель по любому из предшествующих пунктов, отличающаяся тем, что каждая облицовочная плита (2, 3) имеет прикрепленную к ее внутренней поверхности по одному или более краям опорную плиту (15) , содержащую в целом плоский или спрофилированный участок (16) и наклонный концевой участок (18), который может действовать в качестве направляющего элемента в течение сборки панели со смежной панелью 12 Панель по п 11, отличающаяся тем, что опорная плита (15) прикреплена вдоль одной стороны каждой внутренней поверхности каждой панели и выступает из нее, при этом опорные плиты (15) прикреплены к внутренним поверхностям соответствующей панели и каждая из них включает в себя первый участок (16), длина которого проходит за конец панели, и концевой участок (18), который наклонен внутрь по направлению к центру панели 13 Панель по любому из пп 1-12, отличающаяся тем, что каждый поперечный элемент (1) содержит стальной стержень 14 Панель по п 13, отличающаяся тем, что каждый стальной стержень имеет фактически равномерное поперечное сечение по всей его длине 15 Панель по п 13, отличающаяся тем, что сечение каждого стального стержня имеет форму "I" О 44274 или "Т" 16 Панель по п 1, отличающаяся тем, что поперечные элементы (1) подсоединены к облицовочным плитам посредством соединителей, которые содержат палец и гнездо (22, 23), приваренные к внутренней поверхности одной или обеих облицовочных плит (2, 3), и дополняющие их гнездо и палец (22, 23), несомые одним или обоими концами поперечных элементов (1), которым приданы размеры, обеспечивающие возможность захождения или вставки пальца в гнездо смежной облицо вочной плиты 17 Панель по п 16, отличающаяся тем, что палец (23) и/или гнездо (22) при сборке может деформироваться 18 Панель по любому из предшествующих пунктов, отличающаяся тем, что облицовочные плиты (2, 3) в целом плоские 19 Панель по любому из пп 1-17, отличающаяся тем, что облицовочные плиты (2,3) в целом криволинейны Это изобретение относится к составным панелям с двойным покрытием, которые содержат слой наполнителя (обычно цементирующего материала, например, бетона), облицованного плитами (обычно из углеродистой стали), а также к способу их производства Для определенных случаев применения может быть использован более легкий наполнитель, например, синтетическая смола с введенным в нее наполнителем Составные панели с двойным покрытием демонстрируют характеристики, подобные характеристикам конструкции из армированного бетона, а их преимущество состоит в том, что облицовочные плиты действуют в качестве арматуры для возможности получения требуемых прочностных характеристик конструкциями с общей толщиной, которая меньше, чем у конструкций из армированного бетона Возможны высокие степени армирования, при этом плиты действуют в качестве постоянной опалубки центрального бетонного слоя Известны составные панели с двойным покрытием, которые содержат две стальные облицовочные плиты, расположенные с каждой стороны от бетонного слоя и соединенные с ним посредством поперечных элементов, которые в целом проходят перпендикулярно к облицовочным плитам и крепятся к ним своими концами Такие панели раскрыты в патентах Великобритании GB-A-2136032, GB-A-2136033 и GB-A-2258669 В настоящее время такие составные панели с двойным покрытием изготавливаются по месту, т е в том месте, в котором они должны устанавливаться или монтироваться в большие подсборки Изготовление по месту не только удваивает требуемые рабочие операции, поскольку манипуляции с каждым покрытием выполняются отдельно, но и существенно увеличивает затраты на изготовление панелей Обычно эти известные панели содержат сочетание относительно толстых облицовочных плит, внутренних связей и элементов жесткости облицовочных плит Они также требуют наличия внешней опоры и/или внутренних элементов жесткости для облицовочных плит в течение разлива бетона между плитами, с тем чтобы избежать искажения конструкции, вызываемого высоким гидростатическим давлением, создаваемым в течение разлива Также установлено, что необходимо ограничивать высоту, с которой осуществляется разлив бетона, или скорость разлива, чтобы уменьшить это давление Предполагается, что выполняемые согласно настоящему изобретению составные панели с двойным покрытием должны изготавливаться на заводе и доставляться к месту использования в виде конструкций, представляющих собой одно целое и содержащих облицовочные плиты, крепящиеся друг к другу посредством поперечных соединительных элементов Плиты могут быть плоскими или изогнутыми Размеры панелей, согласно изобретению, таковы, что они обладают достаточной жесткостью для сохранения своей формы в течение манипулирования ими, с тем, чтобы обеспечить возможность быстрой и точной сборки больших конструкций Осуществимы отдельные панели с размером до 3,5м по ширине и до 18м по длине, что сводит к минимуму время возведения конструкции по месту Относительно малые промежутки между поперечными соединительными элементами обеспечивают возможность разлива бетона под большим напором без нарушения конструктивной формы панели, а также без необходимости применения внутренней арматуры или внешнего усиления Панели, согласно этому изобретению, обеспечивают возможность создания составных конструкций с двойным покрытием такой толщины, которая до настоящего времени практически не применялась Испытания и экспериментальные исследования, проведенные заявителями, показывают, что в отношении большинства составных панелей с двойным покрытием, представляющих потенциальный коммерческий интерес, существуют ограничения, которые должны налагаться на толщину облицовочных плит, расстояние между плитами и промежутками между поперечными элементами, если должны быть обеспечены требуемая прочность панелей и возможность манипулирования ими Кроме того, каждый поперечный элемент должен быть прикреплен к обеим облицовочным плитам, предпочтительно посредством сварки, так, чтобы его продольная ось была фактически перпендикулярна в целом параллельным облицовочным плитам В результате этих испытаний также установлено, что панели, имеющие поперечные соединительные элементы, прикрепленные к обеим облицовочным плитам, могут иметь большую прочность, чем обычные конструкции со шпильками, работающими на срез и установленными с перекрытием друг друга 44274 Таким образом, заявителем установлено, что для панелей шириной от 1 до 3,5м длиной от 2 до 18м промежуток между поперечными соседними элементами важен, между прочим, для того, чтобы предотвратить выпучивание плит в сторону от наполнителя (обычно бетона) Если этот промежуток весьма велик, то существует большая вероятность того, что произойдет выпучивание Заявителями также установлено, что существует взаимосвязь между толщиной плит и промежутками между поперечными элементами, которой необходимо следовать, чтобы достичь требуемых характеристик в отношении прочности и возможности выполнения рабочих операций Помимо этого заявителями определен диапазон толщин стальных плит, который обеспечивает требуемые прочностные характеристики без чрезмерного увеличения веса, но с возможностью манипулирования панелями В патенте Великобритании GB-A-2136033 указано, что промежуток между поперечными элементами составной панели с двойным покрытием предпочтительно равен промежутку между облицовочными плитами панели Кроме того, промежуток между поперечными элементами может составлять до четырех промежутков между облицовочными плитами, но предпочтительно составляет менее удвоенного такого промежутка В патентах Великобритании GB-A-2136032 и GBА--2258669 не говорится о том, какие промежутки желательны Настоящее изобретение ставит своей целью создание составных панелей с двойным покрытием, имеющих характеристики, которые обсуждались выше Термин "составная панель с двойным покрытием" предполагает панель, которая содержит две в целом параллельных облицовочных плиты, соединенных друг с другом посредством большого количества поперечных элементов, расположенных большим количеством отстоящих друг от друга рядов и в целом перпендикулярных облицовочным плитам, при этом внутренняя часть панели фактически заполнена наполнителем, например, цементирующим материалом, таким, как бетон Согласно одному аспекту настоящего изобретения создана предварительно изготавливаемая составная панель с двойным покрытием, содержащая две облицовочные стальные плиты, которые при использовании панели располагаются по одной с каждой стороны от цементирующего материала и соединены с ним посредством поперечных элементов, которые в целом проходят перпендикулярно к облицовочным плитам и крепятся к ним так, чтобы образовать составную панель с двойным покрытием, выполненную из стали и цементирующего материала, при этом панель отличается тем, что толщина каждой облицовочной плиты составляет от 2 до 32мм, промежуток между соседними поперечными элементами составляет от 15 до 50толщин облицовочных плит, а промежуток между облицовочными плитами составляет от 100 до 800мм В предпочтительной конструкции каждый из поперечных элементов подсоединен к обеим облицовочным плитам Поперечные элементы могут иметь форму стержней, труб, перегородок и тому подобного Предпочтительно, чтобы ширина панели составляла от 1 до 3,5 метров, а длина от 2 до 18 метров Толщина каждой облицовочной плиты может составлять от 3 до 20мм Как вариант, эта толщина может составлять от б до 20мм Как вариант, промежуток может составлять от 150 до 800мм В одной из компоновок промежуток между соседними поперечными элементами может составлять от 20 до 40 толщин облицовочных плит Составные конструкции с двойным покрытием собираются из большого количества отдельных панелей, каждая из которых приваривается к соседней панели или панелям Предпочтительно, чтобы концы каждого поперечного элемента приваривались к облицовочным плитам Как вариант, соединение между некоторыми или всеми поперечными элементами может принимать форму соединения в виде пальца и гнезда, в котором при одной из компоновок каждый из концов поперечных элементов образован с пальцем или деформируемым гнездом, при этом соответствующее гнездо или палец (такой случай может иметь место) крепится к внутренней поверхности металлических плит панели Гнездо может содержать отверстие или углубление, имеющее надлежащие размеры и образованное в облицовочной плите Палец предпочтительно имеет сходящееся поперечное сечение и с трением заходит в отверстие или углубление Как вариант, каждый поперечный элемент может быть приварен одним концом к внутренней поверхности одной из облицовочных плит, а на его другом конце могут быть образованы палец или гнездо, при этом палец или гнездо соответствующим образом взаимодействует с гнездом или пальцем, прикрепленным к внутренней поверхности другой металлической плиты конструкции С целью сборки каждая облицовочная плита может иметь прикрепленную к ее внутренней поверхности плиту, содержащую в целом плоский или спрофилированный участок и наклонный концевой участок, при этом наклонный концевой участок действует в качестве направляющего элемента, когда происходит выравнивание панели со смежной составной панелью с двойным покрытием, к которой она должна быть приварена В случае предпочтительной компоновки плита принимает форму опорной плиты, которая крепится вдоль одной стороны каждой внутренней поверхности каждой панели и выступает с одной ее стороны, при этом плиты крепятся к внутренним поверхностям соответствующей панели г причем каждая из них включает в себя первый участок, длина которого перекрывает промежуток между соседними панелями, и концевой участок, который наклонен внутрь по направлению к центру соответствующей панели Согласно другому аспекту создана предварительно изготавливаемая составная панель с двойным покрытием, которая содержит две стальных облицовочных плиты, расположенных по одной с каждой стороны от слоя цементирующего 44274 8 элементы 1 располагаются перпендикулярно к материала и соединенных друг с другом посредоблицовочным плитам и могут представлять соством большого количества поперечных элеменбой стержни, трубы и перегородки 2,3 С целью тов, при этом каждая облицовочная плита имеет упрощения ниже поперечные элементы будут наприкрепленную к ее внутренней поверхности зываться стержнями Для завершения конструкции опорную плиту, содержащую по существу плоский пустое пространство между плитами заполняется или профилированный участок и наклонный концементирующим материалом, например, обычцевой участок, причем наклонный концевой учаным или легким бетоном 5 При этом стержни 1 сток действует в качестве направляющего элезаделываются в бетон мента, когда происходит выравнивание панели со смежной составной панелью с двойным покрытиКак показано, стержни 1 привариваются межем, к которой она должна быть приварена ду плоскими плитами Однако в некоторых случаях необходимо вваривать стержни между плитаВ процессе сварки смежных панелей каждая ми, имеющими одинарную кривизну опорная плита может взаимодействовать с башмаком, подвижным по смежным краям наружных Панели согласно изобретению при их испольповерхностей соседних панелей, чтобы образозовании подвергаются действию различных сил и вать с плитой форму для удержания жидкого менапряжений, которые, если не согласуются с ниталла, получаемого в течение сварочной операми, приводят к разрушению панелей Заявителями ции установлено, что для широкого диапазона размеров панелей разрушения могут быть предотвраСогласно еще одному аспекту создана опорщены или по меньшей мере сведены к минимуму ная плита, которая содержит в целом плоский или посредством обеспечения того, что толщина обспрофилированный участок и наклонный концевой лицовочных плит, длина стержней и промежутки участок, при этом в целом плоский или спрофилимежду стержнями попадали бы в указанные ниже рованный участок при его использовании может диапазоны образовывать одну стенку резервуара для металла, задействованного при сварке, а наклонный Итак, заявителями установлено, что для паконцевой участок действует в качестве направнелей размером от 1 х 2м до 3,5 х 18м толщина ляющего элемента для сведения друг с другом стальных облицовочных плит должна находиться смежных панелей составной конструкции с двойв диапазоне от 2 до 32мм Кроме того, промежуток ным покрытием между облицовочными плитами 2,3 должен составлять от 100 до 800мм, при этом центр каждого Поперечные элементы могут представлять стержня должен отстоять от центра соседних собой стальные стержни с фактически равномерстержней на расстоянии, равном 1 5 - 5 0 толщин ным поперечным сечением по всей их длине Как облицовочных плит Предпочтительные диапазовариант, стержни могут иметь сечение "Гили "Т" ны промежутков составляют 10, 20 - 50 или 20 - 40 Облицовочные плиты в целом могут быть толщин облицовочных плит Как показано, попеплоскими или криволинейными речные элементы 1 привариваются к плитам 2, 3 в Ниже изобретение будет разъяснено лишь поцентрах, образующих заданную структуру Однако средством примера со ссылкой на прилагаемые нет необходимости в том, чтобы поперечные элесхематические чертежи, на которых менты формировали какую-либо определенную фиг 1 - вид в перспективе составной панели с структуру двойным покрытием, выполненной согласно настоящему изобретению, Стержни 1, представленные на фиг 1 и 2, имеют в целом цилиндрическую форму Однако фиг 2 - боковой вид панели в увеличенном могут быть случаи, когда предпочтительны стержмасштабе, показанной на фиг 1, ни в форме "I" или "Т" Такой стержень представфиг 3 и 4 - боковые виде альтернативных полен на фиг 3 перечных элементов, предназначенных для использования в панелях, показанных на фиг 1 и 2, Соединительный элемент с сечением в форме "Т", представленный на фиг 3 включает в себя фиг 5 - схематически представлена сборка вертикальную перемычку б и торцевые фланцы 7 составной конструкции с двойным покрытием из (показан только один из них) Элемент прикреплен большого количества составных панелей с двойк каждой стальной облицовочной плите 2, 3 поным покрытием, представленных на фиг 1-4, средством сварных швов 9, а зона сопряжения фиг 6 - вид в плане двух соседних составных каждой перемычки и фланца выполнена по рапанелей с двойным покрытием, подготовленных диусу 10 для сварки друг с другом, фиг 7 - отрывочный вид двух соседних панеБетон, вводимый между облицовочными плилей в течение сварки, тами и вокруг соединительных элементов, создает силы сжатия, которые действуют в основном в фиг 8 - распорная деталь для использования направлении стрелки С к углу между соединис представленным устройством, тельными элементами Большая часть вертикальфиг 9-12 - боковые виды альтернативных поного компонента этих сил сжатия, как показано на перечных элементов панелей согласно изобретефиг 3, проходит непосредственно к фланцу 7, тем нию самым, вводя фланцы 7 в желаемый контакт с Составная панель с двойным покрытием, облицовочными плитами представленная на фиг 1 и 2, содержит большое количество отстоящих друг от друга поперечных У пересечения перемычек 6 и фланцев 7 все элементов 1 каждый из которых у каждого из своже создаются силы изгиба и растяжения, однако их концов приварен к внутренним поверхностям они не действуют в месте нахождения соответстстальных облицовочных плит 2, 3 Поперечные вующих сварных швов 9 Радиус 10 значительно 44274 10 снижает коэффициент концентрации напряжений Как показано на фиг 8, распорная деталь 20 вначале может располагаться в промежутке межВ случае показанной компоновки сварные швы ду соседними панелями в целях выравнивания и 9 работают главным образом на срез при огранидля обеспечения минимальной ширины для сварченной величине непосредственного растяжения ки Эти распорные детали 20 могут быть удалены Таким образом, может быть применен значительили расходуются в течение сварочного процесса но меньший шов или шов более низкого качества Кроме того, для стержней длина сварного шва На фиг 9-12 представлены альтернативные значительно увеличивается, что дополнительно формы поперечных элементов снижает напряжения, создаваемые при сварке Поперечный элемент, представленный на фиг 9, имеет форму стального соединительного В случае компоновки, представленной на фиг стержня 21, одним концом приваренного к обли4, каждый фланец 7 образован со ступенчатыми цовочной плите 2, а на другом конце образованнобоковыми частями 12 и центральным углублением го с гнездом 22 К облицовочной плите 3 приварен 11, при этом его контакт со смежной облицовочстальной палец 23, причем ему приданы такие ной плитой ограничен ступенчатыми боковыми размеры, чтобы обеспечить его захождение с тречастями 12 Такая конструкция соединительного нием во внутреннюю часть гнезда 22 Как можно элемента может быть с пользой применена тогда, видеть на этой фигуре, палец сужается внутрь от когда элемент принимает форму стержня, который своего основания, чтобы обеспечить легкое надолжен быть приварен к смежным облицовочным чальное расположение гнезда поверх пальца, а плитам способом электрической контактпосле этого к одной или обеим стальным плитам ной сварки или сварки трением прилагается усилие для сдавливания пальца, чтоЕсли теперь обратиться к фиг 5, то как покабы принудительно смещать палец в гнездо для зано, панели, описанные выше со ссылками на обеспечения между ними фрикционного сцеплефиг 1 и 2, собраны друг с другом для создания ния При этом, когда палец входит в гнездо, посоставной конструкции с двойным покрытием, наследнее расширяется в радиальном направлении, пример, посредством использования крана 14 чтобы создать значительные радиальные усилия Когда панель устанавливается краном 14 в нади обеспечить трение Обычно палец и гнездо вылежащее положение, она приваривается к соседполняют посредством механической обработки ней панели или панелям для создания составной или холодной штамповки с конструкции с двойным покрытием, имеющей требуемые форму и размеры Если теперь обратиться к компоновке, представленной на фиг 10, то соединитель в этом ваКак можно видеть из фиг 6, к каждой из внутрианте конструкции содержит поперечный элеренних поверхностей двух облицовочных плит 2, 3 мент в форме трубчатого (или частично прикреплена опорная плита 15 Плита 15 может трубчатого) соединительного стержня 24, открыкрепиться, например, посредством сварки или тые концы которого проходят поверх пальцев 25 и связующего вещества Опорная плита 15 изготавдеформируются этими пальцами, которые крепятливается, например, из углеродистой стали Кажся к каждой облицовочной плите 2, 3 дая опорная плита 15 включает в целом плоский или надлежащим образом сформированный учаНа фиг 11 представлен поперечный элемент, сток 16, который перекрывает требуемый промесодержащий соединительный стержень 26г концы жуток 17 между соседними панелями Опорные которого образуют пальцы 27, которые входят в плиты 15 также включают в себя наклонные гнезда 28, прикрепленные к каждой облицовочной внутрь участки 18, которые действуют так, чтобы панели, и деформируют эти гнезда Лишь один способствовать выравниванию соседних панелей стержень 26 может образовывать палец, другой в течение сборки конструкции При этом наклонже содержит гнездо или просто приваривается к ные внутрь участки 18 проходят и создают надругой облицовочной плите правляющие элементы для возможности надлеСтальному пальцу 29, согласно фиг 12 прижащего подхода опорных плит 15 одной панели к даны такие размеры, чтобы обеспечить его захосмежной стороне соседней панели, с тем, чтобы ждение с трением внутрь гнезда 30 В этом варивыровнять панели друг с другом анте конструкции гнездо содержит спрофилированное отверстие, выполненное в Наклонные участки 18 могут быть образованы облицовочной плите 2 Поперечное сечение пальс отверстиями, с тем, чтобы обеспечить возможца 29 сужается, с тем чтобы содействовать устаность течения цемента от одной стороны опорной новке пальца внутри отверстия и обеспечить надполосы к другой стороне в течение операции належащее соединение за счет трения между полнения пальцем и облицовочной плитой 2 Стальной паКак можно видеть из фиг 7, в течение сварки лец 29 может быть выполнен с внутренним буртив целом плоский участок 16 каждой опорной плиты ком 31 (показан пунктирной линией), который приобразует одну сторону резервуара для удерживамыкает к внутренней стороне стальной плиты 2 ния расплавленного сварочного металла, создаПалец может проходить к наружной стороне пливаемого контактным нагревом плавящихся сваты 2, либо может быть вставлен с поверхности, рочных электродов Другая сторона чтобы образовать углубление для захождения соответствующего резервуара образуется охлажверхнего слоя сварного шва В альтернативном даемым водой башмаком 19, который обычным варианте конструкции палец проходит через отспособом перемещается вверх по наружным поверстие и выполнен с внешней резьбовой нарезверхностям боковых сторон панелей Обычно кой, предназначенной для захождения в гайку с сварка осуществляется электрически с образовавнутренней резьбовой нарезкой, которая по сущением шлака 11 44274 12 ству заменяет ранее описанное гнездо за на поверхности раздела передается от одной Сила стопорений между пальцами и гнездами заделанной частицы к другой Кроме того, либо может быть увеличена посредством использовакак вариант, на наружные поверхности пальцев ния клеящего вещества, например, медленно оти/или на внутренние поверхности гнезд может верждаемой эпоксидной смолы, которая обеспебыть нанесена композиция, заполненная мягким чивает дополнительные преимущества, действуя или твердым припоем Такие композиции в течепри сборке в качестве смазки Нет необходимости ние сборки действуют в качестве смазки, а когда в том, чтобы отверждение применяемого клеящеони подвергаются нагреву, металлический мягкий го вещества происходило весьма быстро, поили твердый припой плавится и при последующем скольку будет иметь место достаточное механиохлаждении затвердевает, с тем чтобы образоческое сцепление между пальцами и гнездами, с вать прочное соединение, обеспеченное мягким тем, чтобы обеспечить возможность немедленноили твердым припоем го выполнения манипуляций с панелями Помимо этого, либо как вариант, на поверхноКак вариант, либо в дополнение к указанному, сти пальца или гнезда может быть нанесен протиможет применяться эпоксидная смола, наполненвосмазочный агент, который действует так, чтобы ная весьма мелкими частицами (например, микудалить поверхностный оксидный слой металла ронного размера) весьма твердых веществ, таких Последующее сведение друг с другом сокак карбид кремния и карбид алюминия Как разъпрягающихся поверхностей обеспечивает плотный яснено выше, в течение сборки эпоксидная смола контакт металла с металлом, что приводит к полудействует в качестве смазки, а ее избыток удалячению сварных соединений под давлением в хоется из соединения посредством значительных лодном состоянии и механическому сцеплению, радиальных усилий создаваемых в течение сборпридающему соединению почти такую же прочки Когда перед отверждением смолы происходит ность, как у металла передача радиального усилия, что осуществляетПонятно, что вышеуказанное представляет ся через частицы, отдельные частицы заделывасобой лишь пример устройства согласно изобреются в поверхности раздела соединителей, сотению и что без отклонения от объема изобретестоящих из пальца и гнезда Последующее ния, который определен в прилагаемых пунктах приложение растягивающей нагрузки, действуюформулы изобретения, легко могут быть выполщей так, чтобы вытянуть палец из гнезда, вызынены его модификации вает "почвенное" взаимодействие, когда сила сре Фиг. 1 Фиг. 7 Фиг. 2 Фиг. 8 13 14 44274 23 / А. / тп 22 •Т 2 Фиг. 3 -£ Фиг. 9 г -12 Фиг. 4 25" Фиг. 10 їх Ї 26 і 11 / / t ////угг//////// •> Фиг. 5 /...*• у ^ / / s / Фиг. 11 л л 44274 15 З О 29 TZ>- 2 Фиг 6 Фиг. 12 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
