Затиск спіральний натяжний “cн-dпр-x”

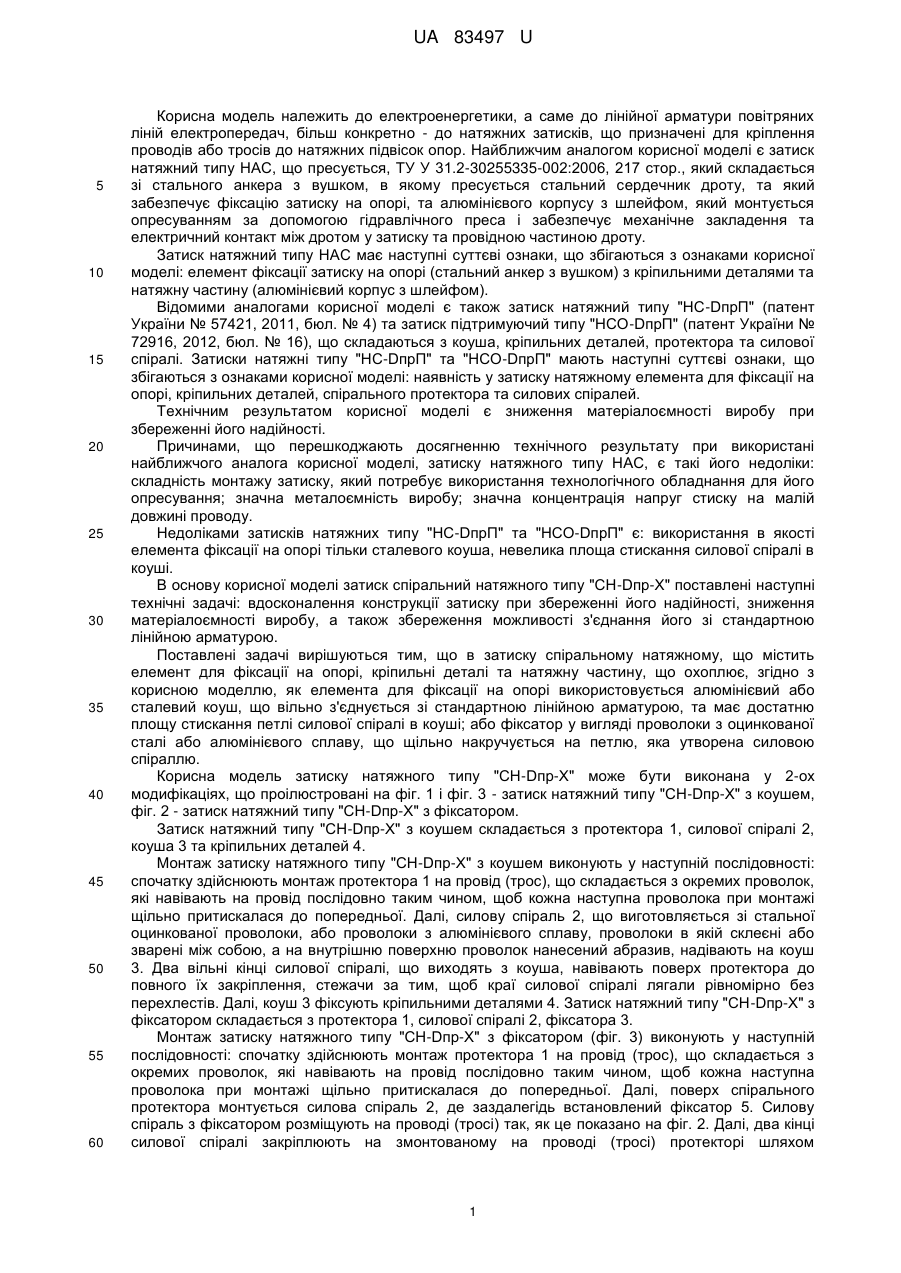

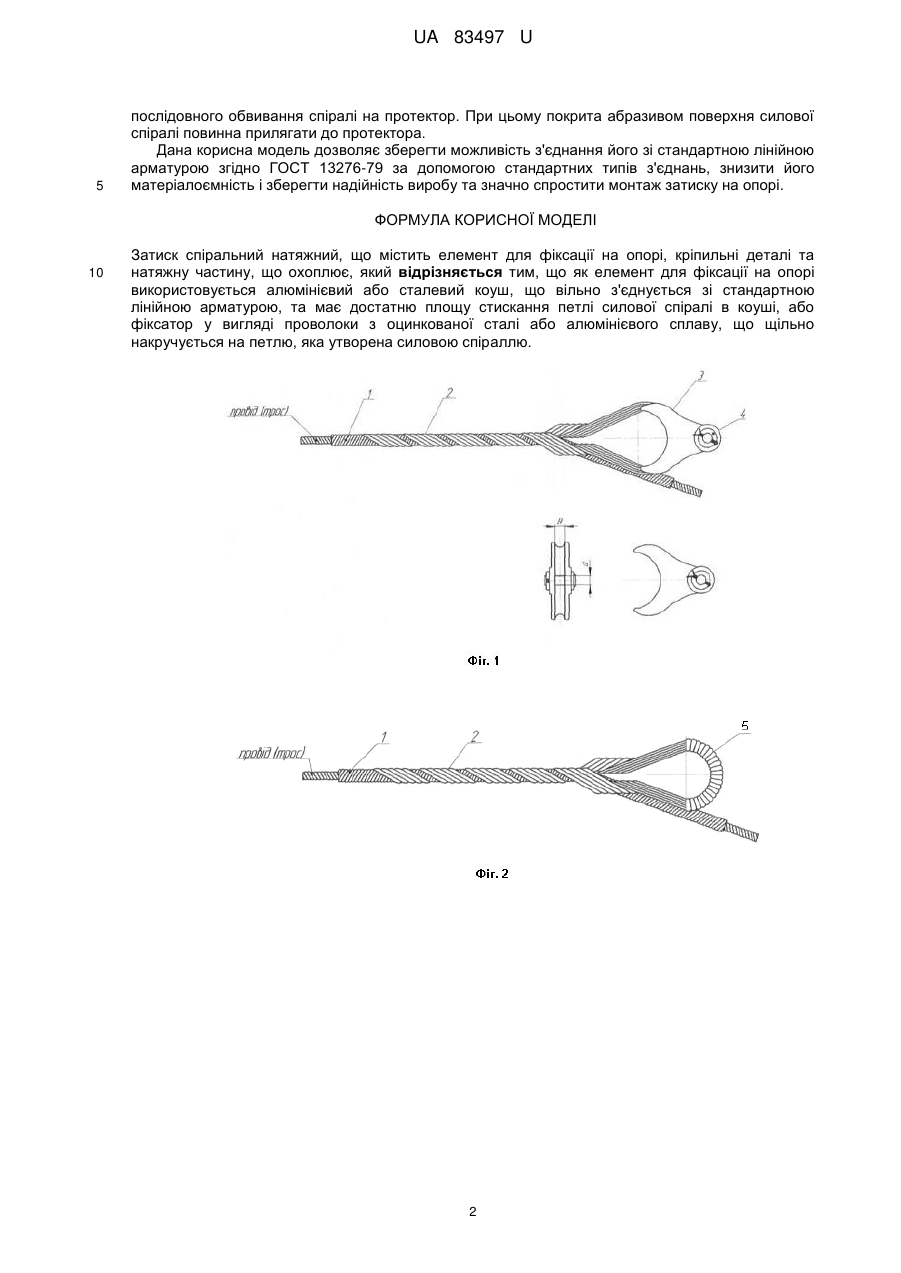

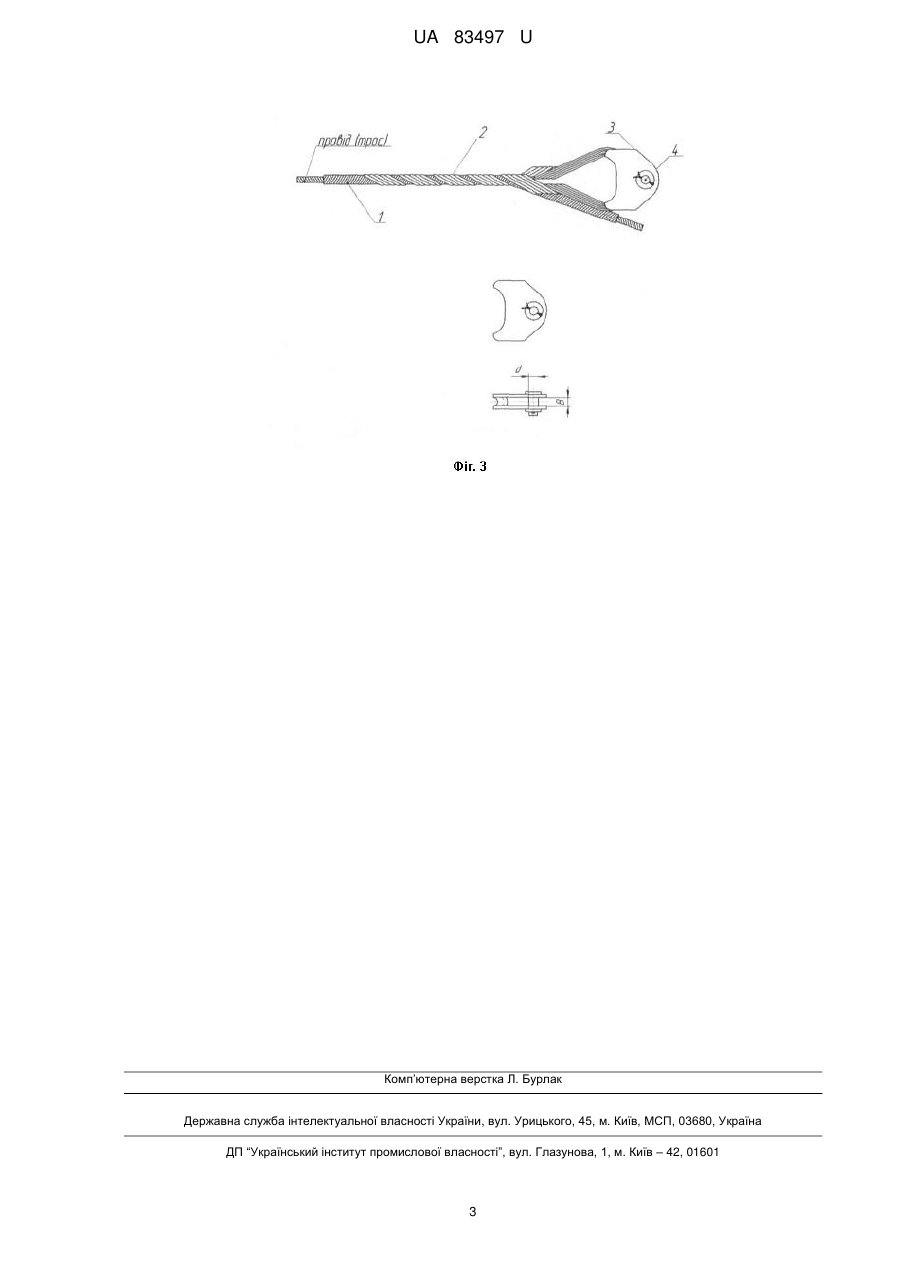

Реферат: UA 83497 U UA 83497 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до лінійної арматури повітряних ліній електропередач, більш конкретно - до натяжних затисків, що призначені для кріплення проводів або тросів до натяжних підвісок опор. Найближчим аналогом корисної моделі є затиск натяжний типу НАС, що пресується, ТУ У 31.2-30255335-002:2006, 217 стор., який складається зі стального анкера з вушком, в якому пресується стальний сердечник дроту, та який забезпечує фіксацію затиску на опорі, та алюмінієвого корпусу з шлейфом, який монтується опресуванням за допомогою гідравлічного преса і забезпечує механічне закладення та електричний контакт між дротом у затиску та провідною частиною дроту. Затиск натяжний типу НАС має наступні суттєві ознаки, що збігаються з ознаками корисної моделі: елемент фіксації затиску на опорі (стальний анкер з вушком) з кріпильними деталями та натяжну частину (алюмінієвий корпус з шлейфом). Відомими аналогами корисної моделі є також затиск натяжний типу "НС-DпрП" (патент України № 57421, 2011, бюл. № 4) та затиск підтримуючий типу "HCO-DпрП" (патент України № 72916, 2012, бюл. № 16), що складаються з коуша, кріпильних деталей, протектора та силової спіралі. Затиски натяжні типу "HC-DпрП" та "HCO-DпрП" мають наступні суттєві ознаки, що збігаються з ознаками корисної моделі: наявність у затиску натяжному елемента для фіксації на опорі, кріпильних деталей, спірального протектора та силових спіралей. Технічним результатом корисної моделі є зниження матеріалоємності виробу при збереженні його надійності. Причинами, що перешкоджають досягненню технічного результату при використані найближчого аналога корисної моделі, затиску натяжного типу НАС, є такі його недоліки: складність монтажу затиску, який потребує використання технологічного обладнання для його опресування; значна металоємність виробу; значна концентрація напруг стиску на малій довжині проводу. Недоліками затисків натяжних типу "HC-DпрП" та "HCO-DпрП" є: використання в якості елемента фіксації на опорі тільки сталевого коуша, невелика площа стискання силової спіралі в коуші. В основу корисної моделі затиск спіральний натяжного типу "CH-Dпр-X" поставлені наступні технічні задачі: вдосконалення конструкції затиску при збереженні його надійності, зниження матеріалоємності виробу, а також збереження можливості з'єднання його зі стандартною лінійною арматурою. Поставлені задачі вирішуються тим, що в затиску спіральному натяжному, що містить елемент для фіксації на опорі, кріпильні деталі та натяжну частину, що охоплює, згідно з корисною моделлю, як елемента для фіксації на опорі використовується алюмінієвий або сталевий коуш, що вільно з'єднується зі стандартною лінійною арматурою, та має достатню площу стискання петлі силової спіралі в коуші; або фіксатор у вигляді проволоки з оцинкованої сталі або алюмінієвого сплаву, що щільно накручується на петлю, яка утворена силовою спіраллю. Корисна модель затиску натяжного типу "CH-Dпр-X" може бути виконана у 2-ох модифікаціях, що проілюстровані на фіг. 1 і фіг. 3 - затиск натяжний типу "CH-Dпр-X" з коушем, фіг. 2 - затиск натяжний типу "CH-Dпр-X" з фіксатором. Затиск натяжний типу "CH-Dпр-X" з коушем складається з протектора 1, силової спіралі 2, коуша 3 та кріпильних деталей 4. Монтаж затиску натяжного типу "CH-Dпр-X" з коушем виконують у наступній послідовності: спочатку здійснюють монтаж протектора 1 на провід (трос), що складається з окремих проволок, які навівають на провід послідовно таким чином, щоб кожна наступна проволока при монтажі щільно притискалася до попередньої. Далі, силову спіраль 2, що виготовляється зі стальної оцинкованої проволоки, або проволоки з алюмінієвого сплаву, проволоки в якій склеєні або зварені між собою, а на внутрішню поверхню проволок нанесений абразив, надівають на коуш 3. Два вільні кінці силової спіралі, що виходять з коуша, навівають поверх протектора до повного їх закріплення, стежачи за тим, щоб краї силової спіралі лягали рівномірно без перехлестів. Далі, коуш 3 фіксують кріпильними деталями 4. Затиск натяжний типу "CH-Dпр-X" з фіксатором складається з протектора 1, силової спіралі 2, фіксатора 3. Монтаж затиску натяжного типу "CH-Dпр-X" з фіксатором (фіг. 3) виконують у наступній послідовності: спочатку здійснюють монтаж протектора 1 на провід (трос), що складається з окремих проволок, які навівають на провід послідовно таким чином, щоб кожна наступна проволока при монтажі щільно притискалася до попередньої. Далі, поверх спірального протектора монтується силова спіраль 2, де заздалегідь встановлений фіксатор 5. Силову спіраль з фіксатором розміщують на проводі (тросі) так, як це показано на фіг. 2. Далі, два кінці силової спіралі закріплюють на змонтованому на проводі (тросі) протекторі шляхом 1 UA 83497 U 5 послідовного обвивання спіралі на протектор. При цьому покрита абразивом поверхня силової спіралі повинна прилягати до протектора. Дана корисна модель дозволяє зберегти можливість з'єднання його зі стандартною лінійною арматурою згідно ГОСТ 13276-79 за допомогою стандартних типів з'єднань, знизити його матеріалоємність і зберегти надійність виробу та значно спростити монтаж затиску на опорі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Затиск спіральний натяжний, що містить елемент для фіксації на опорі, кріпильні деталі та натяжну частину, що охоплює, який відрізняється тим, що як елемент для фіксації на опорі використовується алюмінієвий або сталевий коуш, що вільно з'єднується зі стандартною лінійною арматурою, та має достатню площу стискання петлі силової спіралі в коуші, або фіксатор у вигляді проволоки з оцинкованої сталі або алюмінієвого сплаву, що щільно накручується на петлю, яка утворена силовою спіраллю. 2 UA 83497 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
