Стіл-трансформер

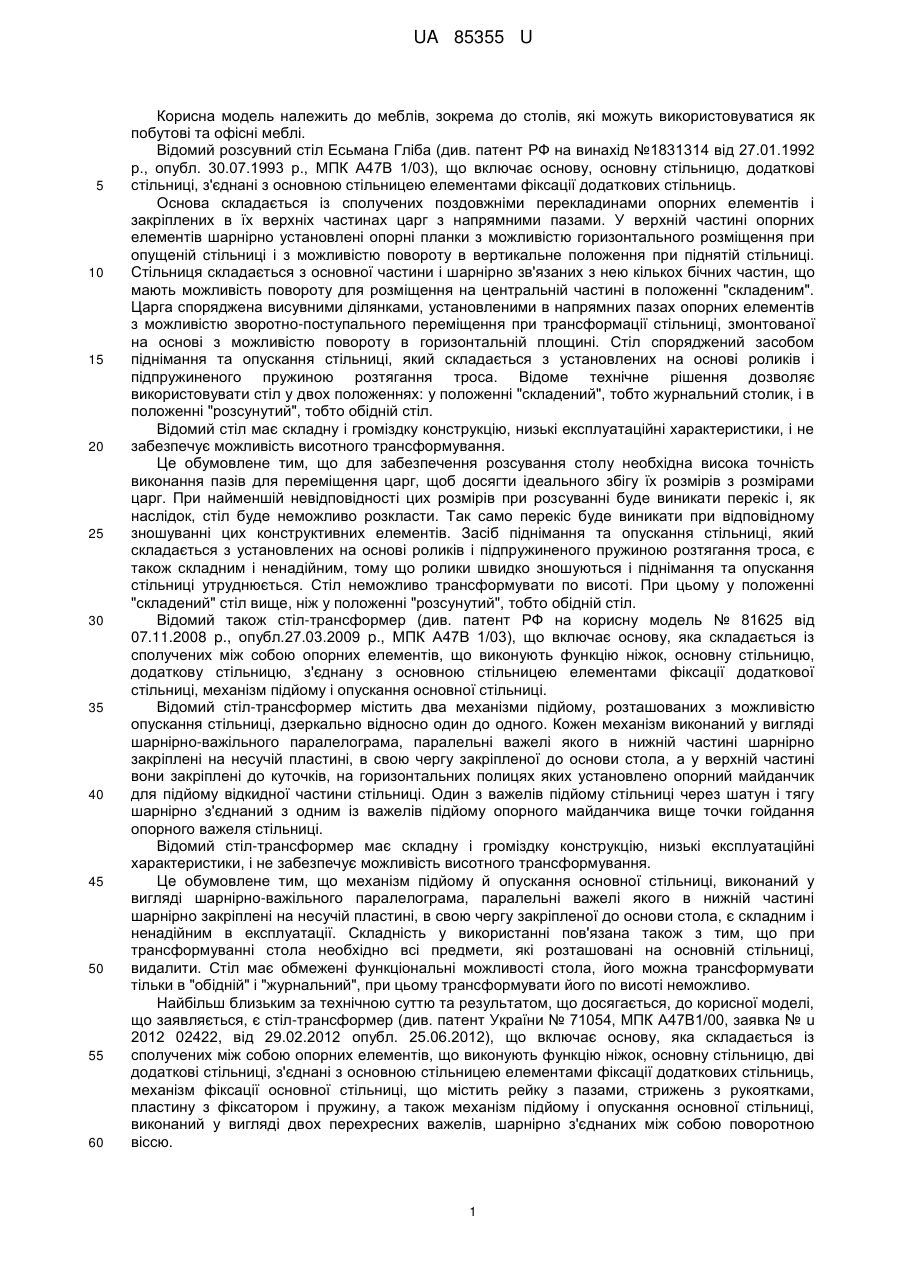

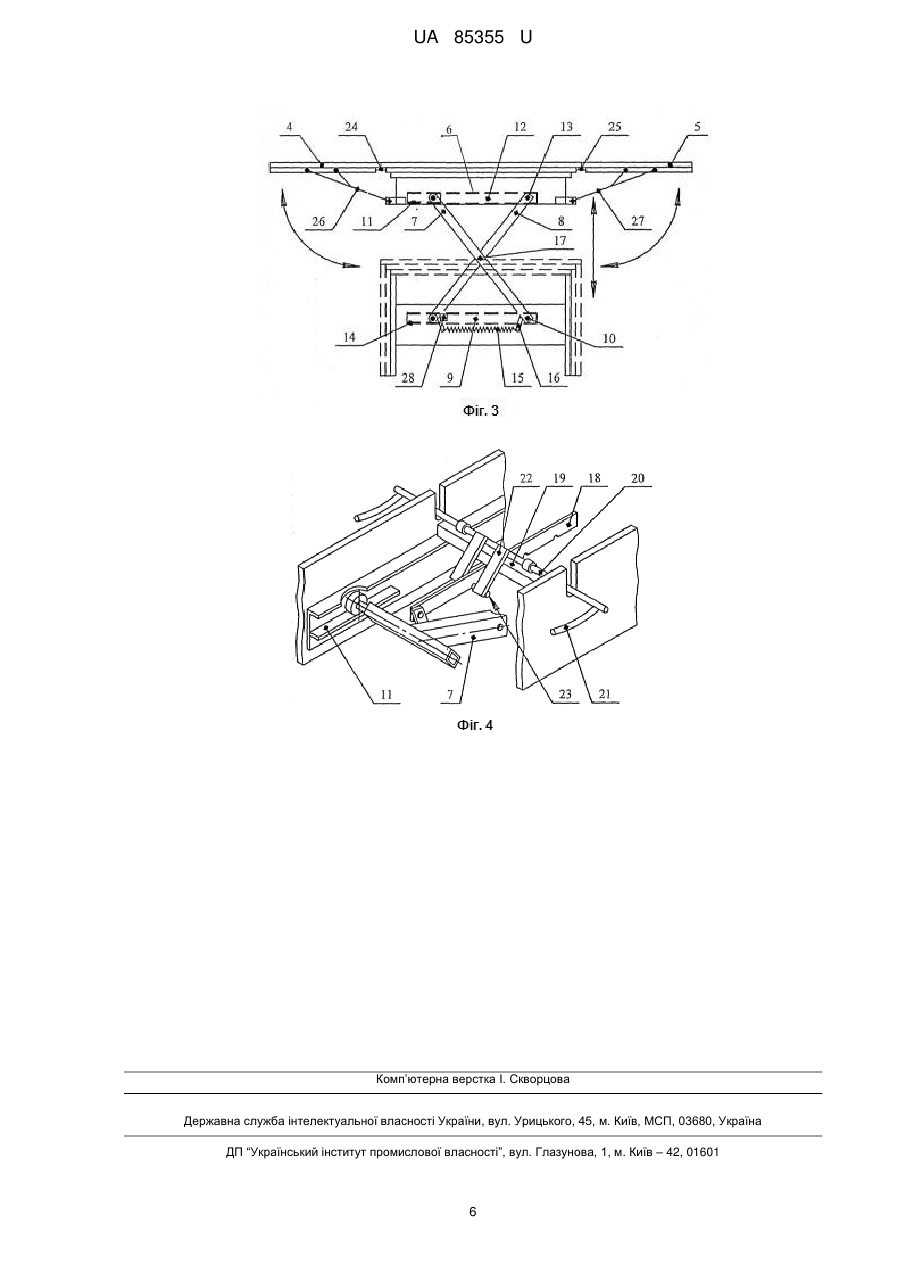

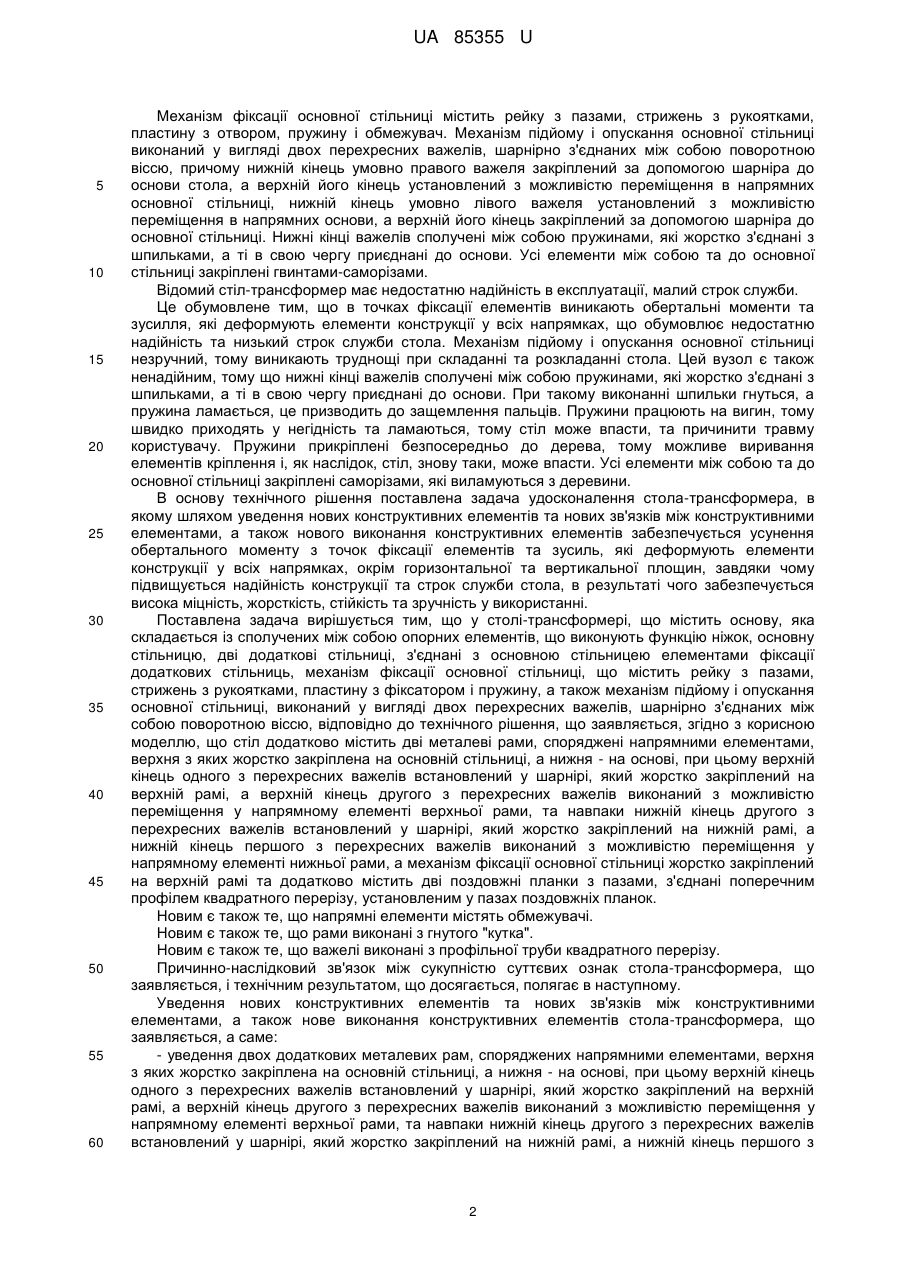

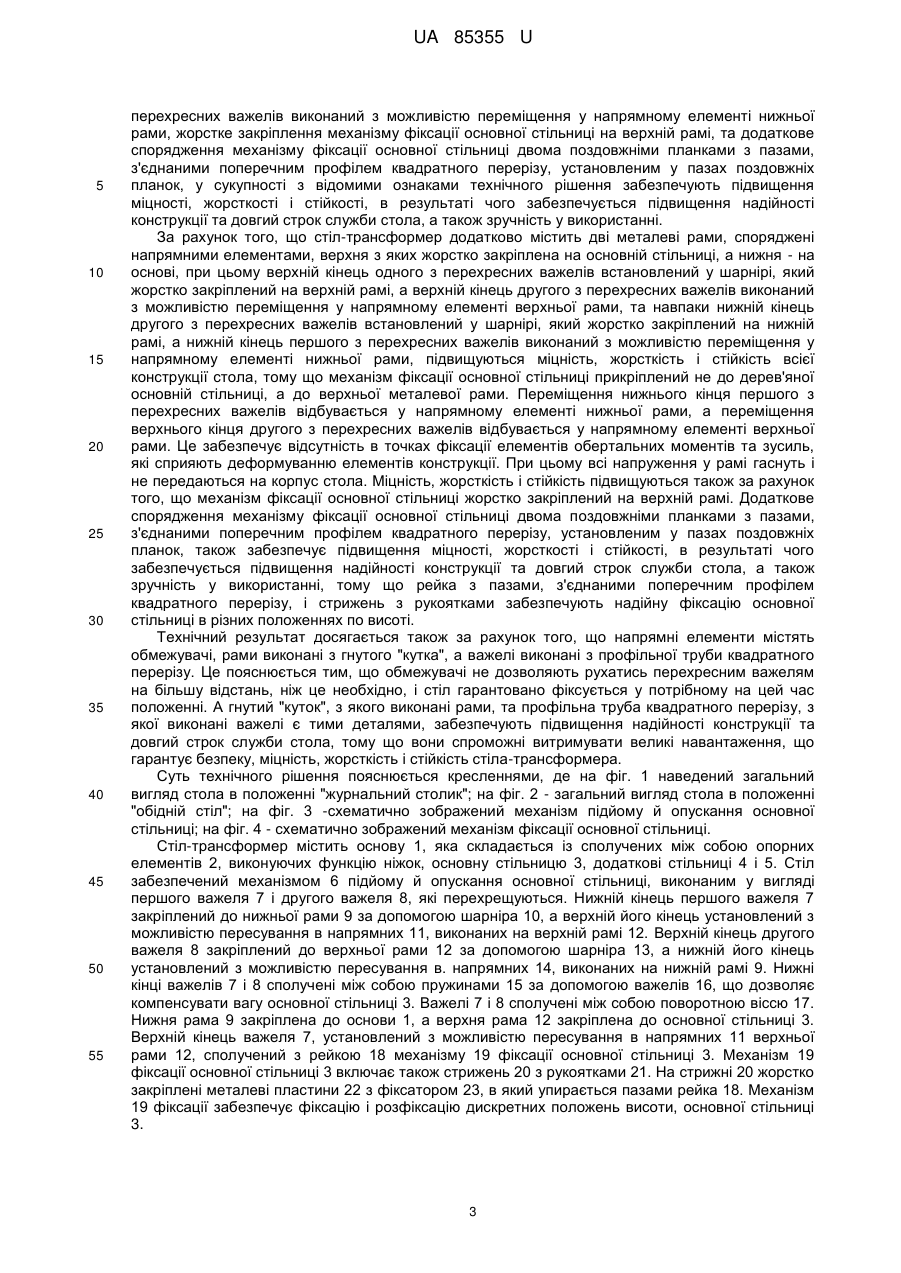

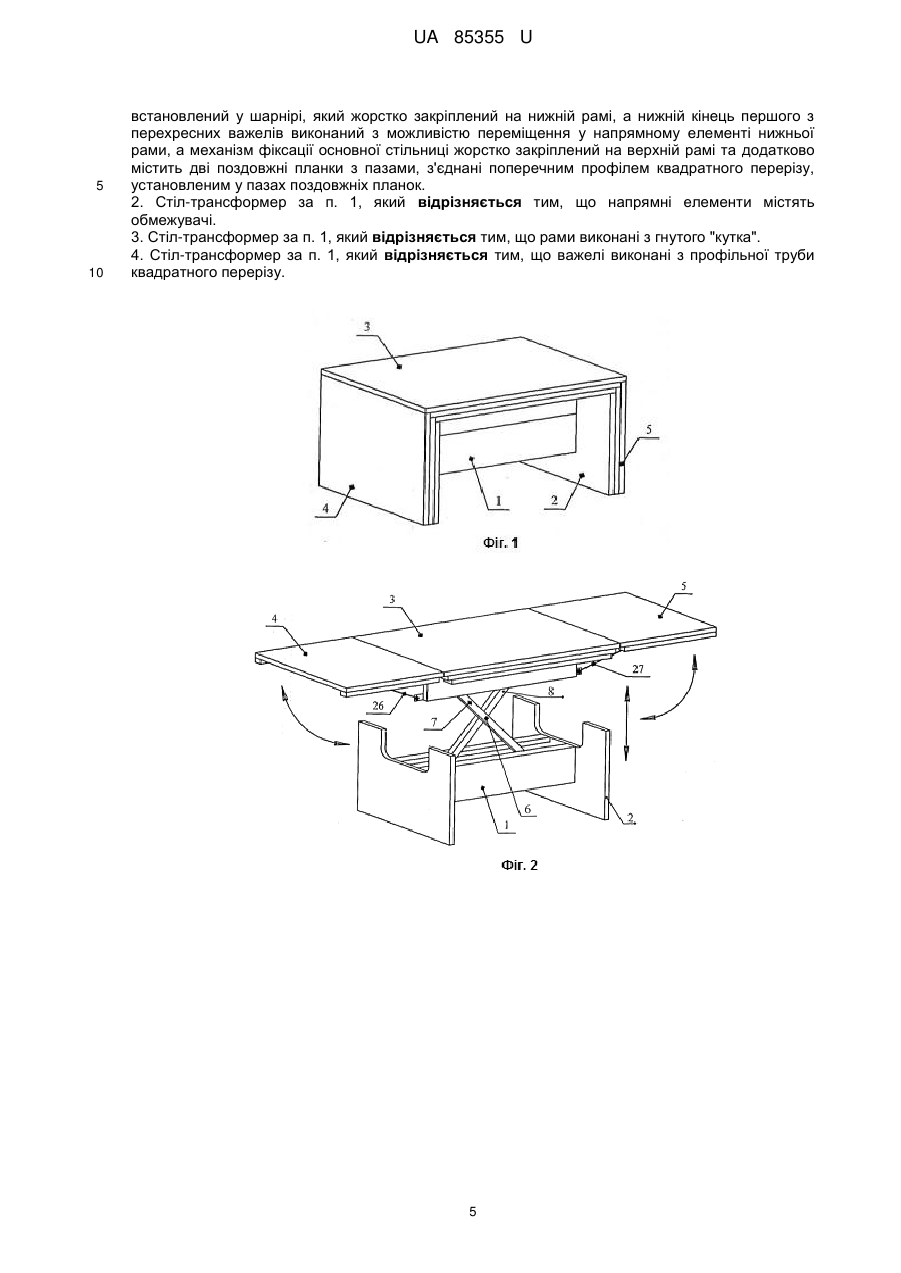

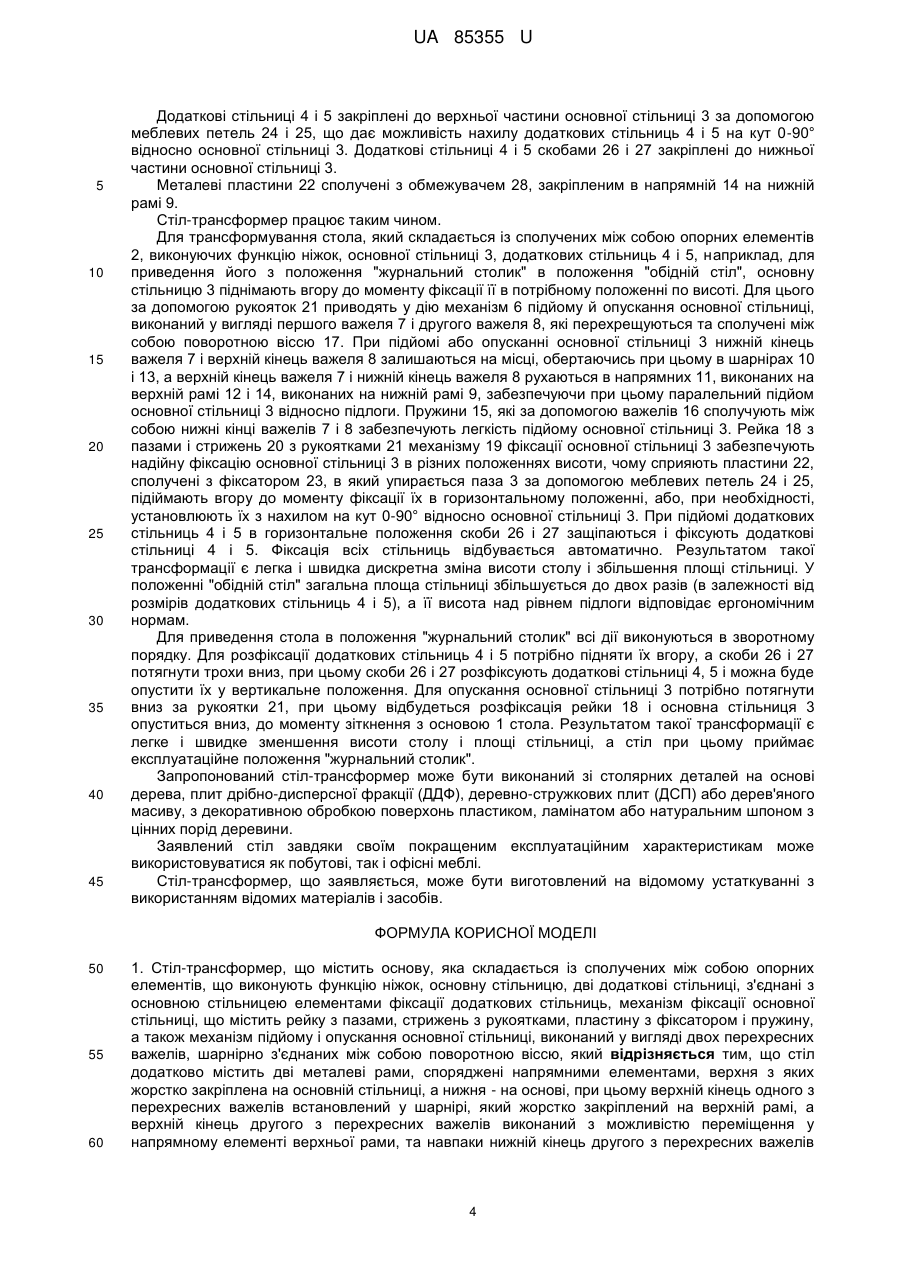

Реферат: UA 85355 U UA 85355 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів, зокрема до столів, які можуть використовуватися як побутові та офісні меблі. Відомий розсувний стіл Есьмана Гліба (див. патент РФ на винахід №1831314 від 27.01.1992 р., опубл. 30.07.1993 р., МПК А47В 1/03), що включає основу, основну стільницю, додаткові стільниці, з'єднані з основною стільницею елементами фіксації додаткових стільниць. Основа складається із сполучених поздовжніми перекладинами опорних елементів і закріплених в їх верхніх частинах царг з напрямними пазами. У верхній частині опорних елементів шарнірно установлені опорні планки з можливістю горизонтального розміщення при опущеній стільниці і з можливістю повороту в вертикальне положення при піднятій стільниці. Стільниця складається з основної частини і шарнірно зв'язаних з нею кількох бічних частин, що мають можливість повороту для розміщення на центральній частині в положенні "складеним". Царга споряджена висувними ділянками, установленими в напрямних пазах опорних елементів з можливістю зворотно-поступального переміщення при трансформації стільниці, змонтованої на основі з можливістю повороту в горизонтальній площині. Стіл споряджений засобом піднімання та опускання стільниці, який складається з установлених на основі роликів і підпружиненого пружиною розтягання троса. Відоме технічне рішення дозволяє використовувати стіл у двох положеннях: у положенні "складений", тобто журнальний столик, і в положенні "розсунутий", тобто обідній стіл. Відомий стіл має складну і громіздку конструкцію, низькі експлуатаційні характеристики, і не забезпечує можливість висотного трансформування. Це обумовлене тим, що для забезпечення розсування столу необхідна висока точність виконання пазів для переміщення царг, щоб досягти ідеального збігу їх розмірів з розмірами царг. При найменшій невідповідності цих розмірів при розсуванні буде виникати перекіс і, як наслідок, стіл буде неможливо розкласти. Так само перекіс буде виникати при відповідному зношуванні цих конструктивних елементів. Засіб піднімання та опускання стільниці, який складається з установлених на основі роликів і підпружиненого пружиною розтягання троса, є також складним і ненадійним, тому що ролики швидко зношуються і піднімання та опускання стільниці утруднюється. Стіл неможливо трансформувати по висоті. При цьому у положенні "складений" стіл вище, ніж у положенні "розсунутий", тобто обідній стіл. Відомий також стіл-трансформер (див. патент РФ на корисну модель № 81625 від 07.11.2008 p., опубл.27.03.2009 p., МПК А47В 1/03), що включає основу, яка складається із сполучених між собою опорних елементів, що виконують функцію ніжок, основну стільницю, додаткову стільницю, з'єднану з основною стільницею елементами фіксації додаткової стільниці, механізм підйому і опускання основної стільниці. Відомий стіл-трансформер містить два механізми підйому, розташованих з можливістю опускання стільниці, дзеркально відносно один до одного. Кожен механізм виконаний у вигляді шарнірно-важільного паралелограма, паралельні важелі якого в нижній частині шарнірно закріплені на несучій пластині, в свою чергу закріпленої до основи стола, а у верхній частині вони закріплені до куточків, на горизонтальних полицях яких установлено опорний майданчик для підйому відкидної частини стільниці. Один з важелів підйому стільниці через шатун і тягу шарнірно з'єднаний з одним із важелів підйому опорного майданчика вище точки гойдання опорного важеля стільниці. Відомий стіл-трансформер має складну і громіздку конструкцію, низькі експлуатаційні характеристики, і не забезпечує можливість висотного трансформування. Це обумовлене тим, що механізм підйому й опускання основної стільниці, виконаний у вигляді шарнірно-важільного паралелограма, паралельні важелі якого в нижній частині шарнірно закріплені на несучій пластині, в свою чергу закріпленої до основи стола, є складним і ненадійним в експлуатації. Складність у використанні пов'язана також з тим, що при трансформуванні стола необхідно всі предмети, які розташовані на основній стільниці, видалити. Стіл має обмежені функціональні можливості стола, його можна трансформувати тільки в "обідній" і "журнальний", при цьому трансформувати його по висоті неможливо. Найбільш близьким за технічною суттю та результатом, що досягається, до корисної моделі, що заявляється, є стіл-трансформер (див. патент України № 71054, МПК А47В1/00, заявка № u 2012 02422, від 29.02.2012 опубл. 25.06.2012), що включає основу, яка складається із сполучених між собою опорних елементів, що виконують функцію ніжок, основну стільницю, дві додаткові стільниці, з'єднані з основною стільницею елементами фіксації додаткових стільниць, механізм фіксації основної стільниці, що містить рейку з пазами, стрижень з рукоятками, пластину з фіксатором і пружину, а також механізм підйому і опускання основної стільниці, виконаний у вигляді двох перехресних важелів, шарнірно з'єднаних між собою поворотною віссю. 1 UA 85355 U 5 10 15 20 25 30 35 40 45 50 55 60 Механізм фіксації основної стільниці містить рейку з пазами, стрижень з рукоятками, пластину з отвором, пружину і обмежувач. Механізм підйому і опускання основної стільниці виконаний у вигляді двох перехресних важелів, шарнірно з'єднаних між собою поворотною віссю, причому нижній кінець умовно правого важеля закріплений за допомогою шарніра до основи стола, а верхній його кінець установлений з можливістю переміщення в напрямних основної стільниці, нижній кінець умовно лівого важеля установлений з можливістю переміщення в напрямних основи, а верхній його кінець закріплений за допомогою шарніра до основної стільниці. Нижні кінці важелів сполучені між собою пружинами, які жорстко з'єднані з шпильками, а ті в свою чергу приєднані до основи. Усі елементи між собою та до основної стільниці закріплені гвинтами-саморізами. Відомий стіл-трансформер має недостатню надійність в експлуатації, малий строк служби. Це обумовлене тим, що в точках фіксації елементів виникають обертальні моменти та зусилля, які деформують елементи конструкції у всіх напрямках, що обумовлює недостатню надійність та низький строк служби стола. Механізм підйому і опускання основної стільниці незручний, тому виникають труднощі при складанні та розкладанні стола. Цей вузол є також ненадійним, тому що нижні кінці важелів сполучені між собою пружинами, які жорстко з'єднані з шпильками, а ті в свою чергу приєднані до основи. При такому виконанні шпильки гнуться, а пружина ламається, це призводить до защемлення пальців. Пружини працюють на вигин, тому швидко приходять у негідність та ламаються, тому стіл може впасти, та причинити травму користувачу. Пружини прикріплені безпосередньо до дерева, тому можливе виривання елементів кріплення і, як наслідок, стіл, знову таки, може впасти. Усі елементи між собою та до основної стільниці закріплені саморізами, які виламуються з деревини. В основу технічного рішення поставлена задача удосконалення стола-трансформера, в якому шляхом уведення нових конструктивних елементів та нових зв'язків між конструктивними елементами, а також нового виконання конструктивних елементів забезпечується усунення обертального моменту з точок фіксації елементів та зусиль, які деформують елементи конструкції у всіх напрямках, окрім горизонтальної та вертикальної площин, завдяки чому підвищується надійність конструкції та строк служби стола, в результаті чого забезпечується висока міцність, жорсткість, стійкість та зручність у використанні. Поставлена задача вирішується тим, що у столі-трансформері, що містить основу, яка складається із сполучених між собою опорних елементів, що виконують функцію ніжок, основну стільницю, дві додаткові стільниці, з'єднані з основною стільницею елементами фіксації додаткових стільниць, механізм фіксації основної стільниці, що містить рейку з пазами, стрижень з рукоятками, пластину з фіксатором і пружину, а також механізм підйому і опускання основної стільниці, виконаний у вигляді двох перехресних важелів, шарнірно з'єднаних між собою поворотною віссю, відповідно до технічного рішення, що заявляється, згідно з корисною моделлю, що стіл додатково містить дві металеві рами, споряджені напрямними елементами, верхня з яких жорстко закріплена на основній стільниці, а нижня - на основі, при цьому верхній кінець одного з перехресних важелів встановлений у шарнірі, який жорстко закріплений на верхній рамі, а верхній кінець другого з перехресних важелів виконаний з можливістю переміщення у напрямному елементі верхньої рами, та навпаки нижній кінець другого з перехресних важелів встановлений у шарнірі, який жорстко закріплений на нижній рамі, а нижній кінець першого з перехресних важелів виконаний з можливістю переміщення у напрямному елементі нижньої рами, а механізм фіксації основної стільниці жорстко закріплений на верхній рамі та додатково містить дві поздовжні планки з пазами, з'єднані поперечним профілем квадратного перерізу, установленим у пазах поздовжніх планок. Новим є також те, що напрямні елементи містять обмежувачі. Новим є також те, що рами виконані з гнутого "кутка". Новим є також те, що важелі виконані з профільної труби квадратного перерізу. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак стола-трансформера, що заявляється, і технічним результатом, що досягається, полягає в наступному. Уведення нових конструктивних елементів та нових зв'язків між конструктивними елементами, а також нове виконання конструктивних елементів стола-трансформера, що заявляється, а саме: - уведення двох додаткових металевих рам, споряджених напрямними елементами, верхня з яких жорстко закріплена на основній стільниці, а нижня - на основі, при цьому верхній кінець одного з перехресних важелів встановлений у шарнірі, який жорстко закріплений на верхній рамі, а верхній кінець другого з перехресних важелів виконаний з можливістю переміщення у напрямному елементі верхньої рами, та навпаки нижній кінець другого з перехресних важелів встановлений у шарнірі, який жорстко закріплений на нижній рамі, а нижній кінець першого з 2 UA 85355 U 5 10 15 20 25 30 35 40 45 50 55 перехресних важелів виконаний з можливістю переміщення у напрямному елементі нижньої рами, жорстке закріплення механізму фіксації основної стільниці на верхній рамі, та додаткове спорядження механізму фіксації основної стільниці двома поздовжніми планками з пазами, з'єднаними поперечним профілем квадратного перерізу, установленим у пазах поздовжніх планок, у сукупності з відомими ознаками технічного рішення забезпечують підвищення міцності, жорсткості і стійкості, в результаті чого забезпечується підвищення надійності конструкції та довгий строк служби стола, а також зручність у використанні. За рахунок того, що стіл-трансформер додатково містить дві металеві рами, споряджені напрямними елементами, верхня з яких жорстко закріплена на основній стільниці, а нижня - на основі, при цьому верхній кінець одного з перехресних важелів встановлений у шарнірі, який жорстко закріплений на верхній рамі, а верхній кінець другого з перехресних важелів виконаний з можливістю переміщення у напрямному елементі верхньої рами, та навпаки нижній кінець другого з перехресних важелів встановлений у шарнірі, який жорстко закріплений на нижній рамі, а нижній кінець першого з перехресних важелів виконаний з можливістю переміщення у напрямному елементі нижньої рами, підвищуються міцність, жорсткість і стійкість всієї конструкції стола, тому що механізм фіксації основної стільниці прикріплений не до дерев'яної основній стільниці, а до верхньої металевої рами. Переміщення нижнього кінця першого з перехресних важелів відбувається у напрямному елементі нижньої рами, а переміщення верхнього кінця другого з перехресних важелів відбувається у напрямному елементі верхньої рами. Це забезпечує відсутність в точках фіксації елементів обертальних моментів та зусиль, які сприяють деформуванню елементів конструкції. При цьому всі напруження у рамі гаснуть і не передаються на корпус стола. Міцність, жорсткість і стійкість підвищуються також за рахунок того, що механізм фіксації основної стільниці жорстко закріплений на верхній рамі. Додаткове спорядження механізму фіксації основної стільниці двома поздовжніми планками з пазами, з'єднаними поперечним профілем квадратного перерізу, установленим у пазах поздовжніх планок, також забезпечує підвищення міцності, жорсткості і стійкості, в результаті чого забезпечується підвищення надійності конструкції та довгий строк служби стола, а також зручність у використанні, тому що рейка з пазами, з'єднаними поперечним профілем квадратного перерізу, і стрижень з рукоятками забезпечують надійну фіксацію основної стільниці в різних положеннях по висоті. Технічний результат досягається також за рахунок того, що напрямні елементи містять обмежувачі, рами виконані з гнутого "кутка", а важелі виконані з профільної труби квадратного перерізу. Це пояснюється тим, що обмежувачі не дозволяють рухатись перехресним важелям на більшу відстань, ніж це необхідно, і стіл гарантовано фіксується у потрібному на цей час положенні. А гнутий "куток", з якого виконані рами, та профільна труба квадратного перерізу, з якої виконані важелі є тими деталями, забезпечують підвищення надійності конструкції та довгий строк служби стола, тому що вони спроможні витримувати великі навантаження, що гарантує безпеку, міцність, жорсткість і стійкість стіла-трансформера. Суть технічного рішення пояснюється кресленнями, де на фіг. 1 наведений загальний вигляд стола в положенні "журнальний столик"; на фіг. 2 - загальний вигляд стола в положенні "обідній стіл"; на фіг. 3 -схематично зображений механізм підйому й опускання основної стільниці; на фіг. 4 - схематично зображений механізм фіксації основної стільниці. Стіл-трансформер містить основу 1, яка складається із сполучених між собою опорних елементів 2, виконуючих функцію ніжок, основну стільницю 3, додаткові стільниці 4 і 5. Стіл забезпечений механізмом 6 підйому й опускання основної стільниці, виконаним у вигляді першого важеля 7 і другого важеля 8, які перехрещуються. Нижній кінець першого важеля 7 закріплений до нижньої рами 9 за допомогою шарніра 10, а верхній його кінець установлений з можливістю пересування в напрямних 11, виконаних на верхній рамі 12. Верхній кінець другого важеля 8 закріплений до верхньої рами 12 за допомогою шарніра 13, а нижній його кінець установлений з можливістю пересування в. напрямних 14, виконаних на нижній рамі 9. Нижні кінці важелів 7 і 8 сполучені між собою пружинами 15 за допомогою важелів 16, що дозволяє компенсувати вагу основної стільниці 3. Важелі 7 і 8 сполучені між собою поворотною віссю 17. Нижня рама 9 закріплена до основи 1, а верхня рама 12 закріплена до основної стільниці 3. Верхній кінець важеля 7, установлений з можливістю пересування в напрямних 11 верхньої рами 12, сполучений з рейкою 18 механізму 19 фіксації основної стільниці 3. Механізм 19 фіксації основної стільниці 3 включає також стрижень 20 з рукоятками 21. На стрижні 20 жорстко закріплені металеві пластини 22 з фіксатором 23, в який упирається пазами рейка 18. Механізм 19 фіксації забезпечує фіксацію і розфіксацію дискретних положень висоти, основної стільниці 3. 3 UA 85355 U 5 10 15 20 25 30 35 40 45 Додаткові стільниці 4 і 5 закріплені до верхньої частини основної стільниці 3 за допомогою меблевих петель 24 і 25, що дає можливість нахилу додаткових стільниць 4 і 5 на кут 0-90° відносно основної стільниці 3. Додаткові стільниці 4 і 5 скобами 26 і 27 закріплені до нижньої частини основної стільниці 3. Металеві пластини 22 сполучені з обмежувачем 28, закріпленим в напрямній 14 на нижній рамі 9. Стіл-трансформер працює таким чином. Для трансформування стола, який складається із сполучених між собою опорних елементів 2, виконуючих функцію ніжок, основної стільниці 3, додаткових стільниць 4 і 5, наприклад, для приведення його з положення "журнальний столик" в положення "обідній стіл", основну стільницю 3 піднімають вгору до моменту фіксації її в потрібному положенні по висоті. Для цього за допомогою рукояток 21 приводять у дію механізм 6 підйому й опускання основної стільниці, виконаний у вигляді першого важеля 7 і другого важеля 8, які перехрещуються та сполучені між собою поворотною віссю 17. При підйомі або опусканні основної стільниці 3 нижній кінець важеля 7 і верхній кінець важеля 8 залишаються на місці, обертаючись при цьому в шарнірах 10 і 13, а верхній кінець важеля 7 і нижній кінець важеля 8 рухаються в напрямних 11, виконаних на верхній рамі 12 і 14, виконаних на нижній рамі 9, забезпечуючи при цьому паралельний підйом основної стільниці 3 відносно підлоги. Пружини 15, які за допомогою важелів 16 сполучують між собою нижні кінці важелів 7 і 8 забезпечують легкість підйому основної стільниці 3. Рейка 18 з пазами і стрижень 20 з рукоятками 21 механізму 19 фіксації основної стільниці 3 забезпечують надійну фіксацію основної стільниці 3 в різних положеннях висоти, чому сприяють пластини 22, сполучені з фіксатором 23, в який упирається паза 3 за допомогою меблевих петель 24 і 25, підіймають вгору до моменту фіксації їх в горизонтальному положенні, або, при необхідності, установлюють їх з нахилом на кут 0-90° відносно основної стільниці 3. При підйомі додаткових стільниць 4 і 5 в горизонтальне положення скоби 26 і 27 защіпаються і фіксують додаткові стільниці 4 і 5. Фіксація всіх стільниць відбувається автоматично. Результатом такої трансформації є легка і швидка дискретна зміна висоти столу і збільшення площі стільниці. У положенні "обідній стіл" загальна площа стільниці збільшується до двох разів (в залежності від розмірів додаткових стільниць 4 і 5), а її висота над рівнем підлоги відповідає ергономічним нормам. Для приведення стола в положення "журнальний столик" всі дії виконуються в зворотному порядку. Для розфіксації додаткових стільниць 4 і 5 потрібно підняти їх вгору, а скоби 26 і 27 потягнути трохи вниз, при цьому скоби 26 і 27 розфіксують додаткові стільниці 4, 5 і можна буде опустити їх у вертикальне положення. Для опускання основної стільниці 3 потрібно потягнути вниз за рукоятки 21, при цьому відбудеться розфіксація рейки 18 і основна стільниця 3 опуститься вниз, до моменту зіткнення з основою 1 стола. Результатом такої трансформації є легке і швидке зменшення висоти столу і площі стільниці, а стіл при цьому приймає експлуатаційне положення "журнальний столик". Запропонований стіл-трансформер може бути виконаний зі столярних деталей на основі дерева, плит дрібно-дисперсної фракції (ДДФ), деревно-стружкових плит (ДСП) або дерев'яного масиву, з декоративною обробкою поверхонь пластиком, ламінатом або натуральним шпоном з цінних порід деревини. Заявлений стіл завдяки своїм покращеним експлуатаційним характеристикам може використовуватися як побутові, так і офісні меблі. Стіл-трансформер, що заявляється, може бути виготовлений на відомому устаткуванні з використанням відомих матеріалів і засобів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Стіл-трансформер, що містить основу, яка складається із сполучених між собою опорних елементів, що виконують функцію ніжок, основну стільницю, дві додаткові стільниці, з'єднані з основною стільницею елементами фіксації додаткових стільниць, механізм фіксації основної стільниці, що містить рейку з пазами, стрижень з рукоятками, пластину з фіксатором і пружину, а також механізм підйому і опускання основної стільниці, виконаний у вигляді двох перехресних важелів, шарнірно з'єднаних між собою поворотною віссю, який відрізняється тим, що стіл додатково містить дві металеві рами, споряджені напрямними елементами, верхня з яких жорстко закріплена на основній стільниці, а нижня - на основі, при цьому верхній кінець одного з перехресних важелів встановлений у шарнірі, який жорстко закріплений на верхній рамі, а верхній кінець другого з перехресних важелів виконаний з можливістю переміщення у напрямному елементі верхньої рами, та навпаки нижній кінець другого з перехресних важелів 4 UA 85355 U 5 10 встановлений у шарнірі, який жорстко закріплений на нижній рамі, а нижній кінець першого з перехресних важелів виконаний з можливістю переміщення у напрямному елементі нижньої рами, а механізм фіксації основної стільниці жорстко закріплений на верхній рамі та додатково містить дві поздовжні планки з пазами, з'єднані поперечним профілем квадратного перерізу, установленим у пазах поздовжніх планок. 2. Стіл-трансформер за п. 1, який відрізняється тим, що напрямні елементи містять обмежувачі. 3. Стіл-трансформер за п. 1, який відрізняється тим, що рами виконані з гнутого "кутка". 4. Стіл-трансформер за п. 1, який відрізняється тим, що важелі виконані з профільної труби квадратного перерізу. 5 UA 85355 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
