Комплект картонний для пакування морозива ескімо на паличці

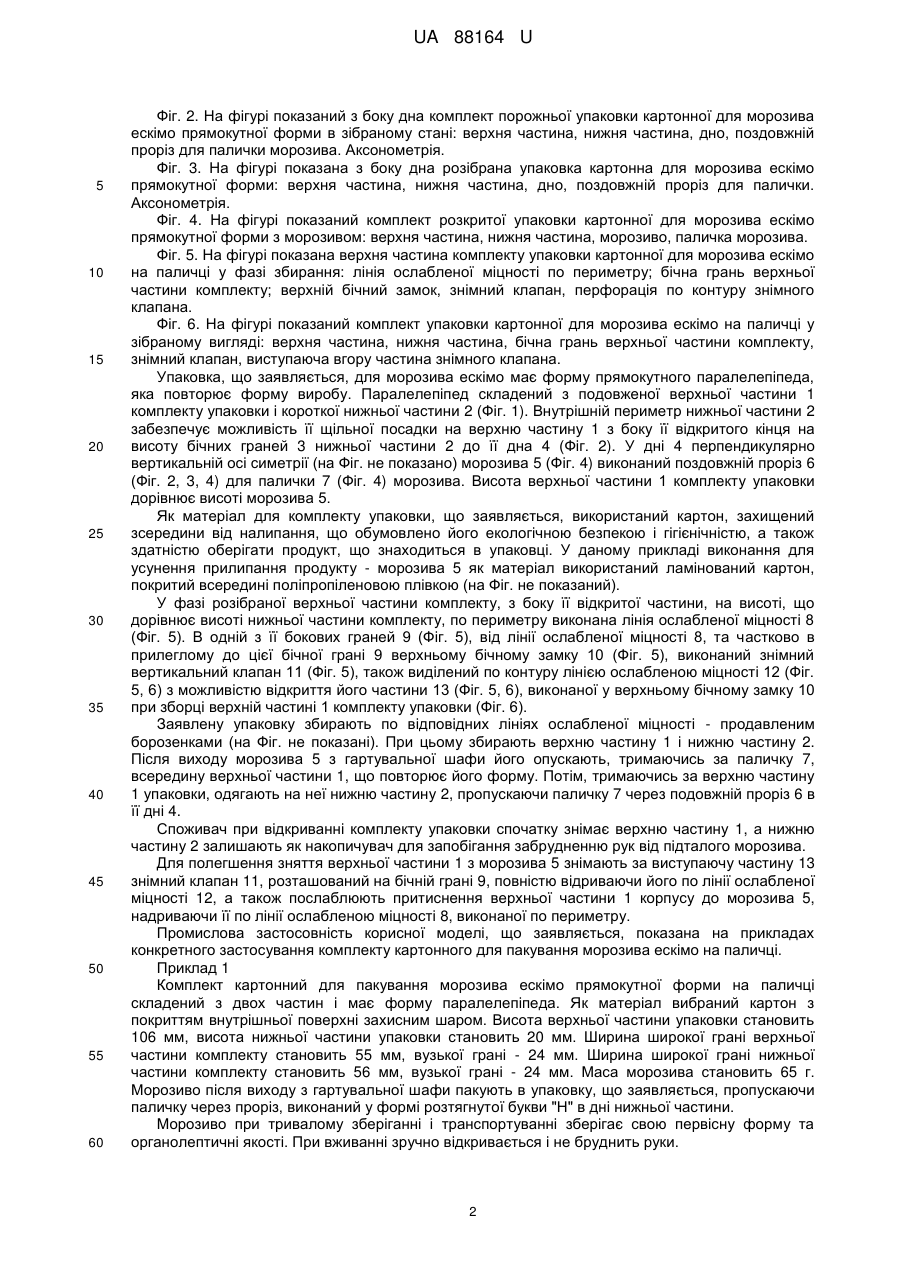

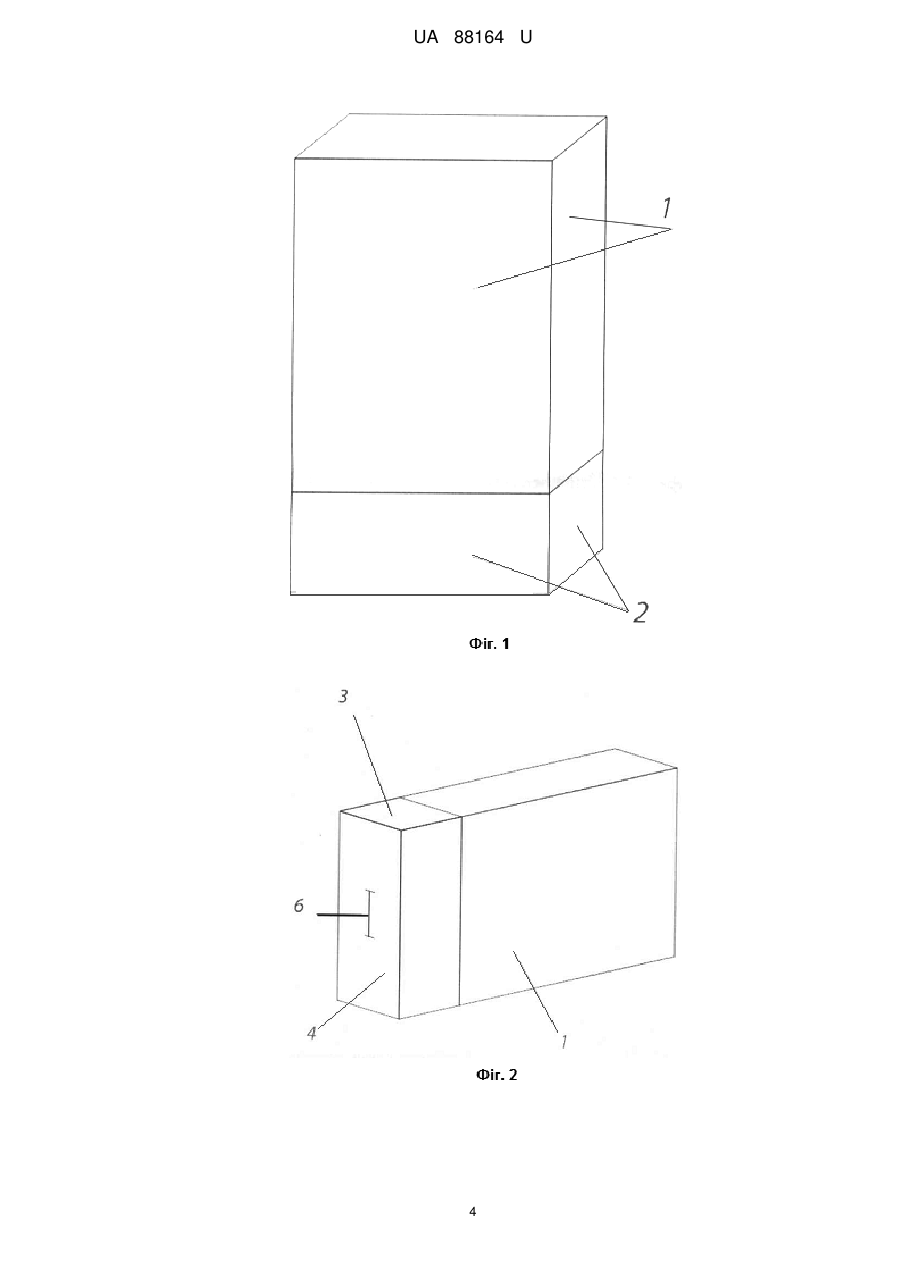

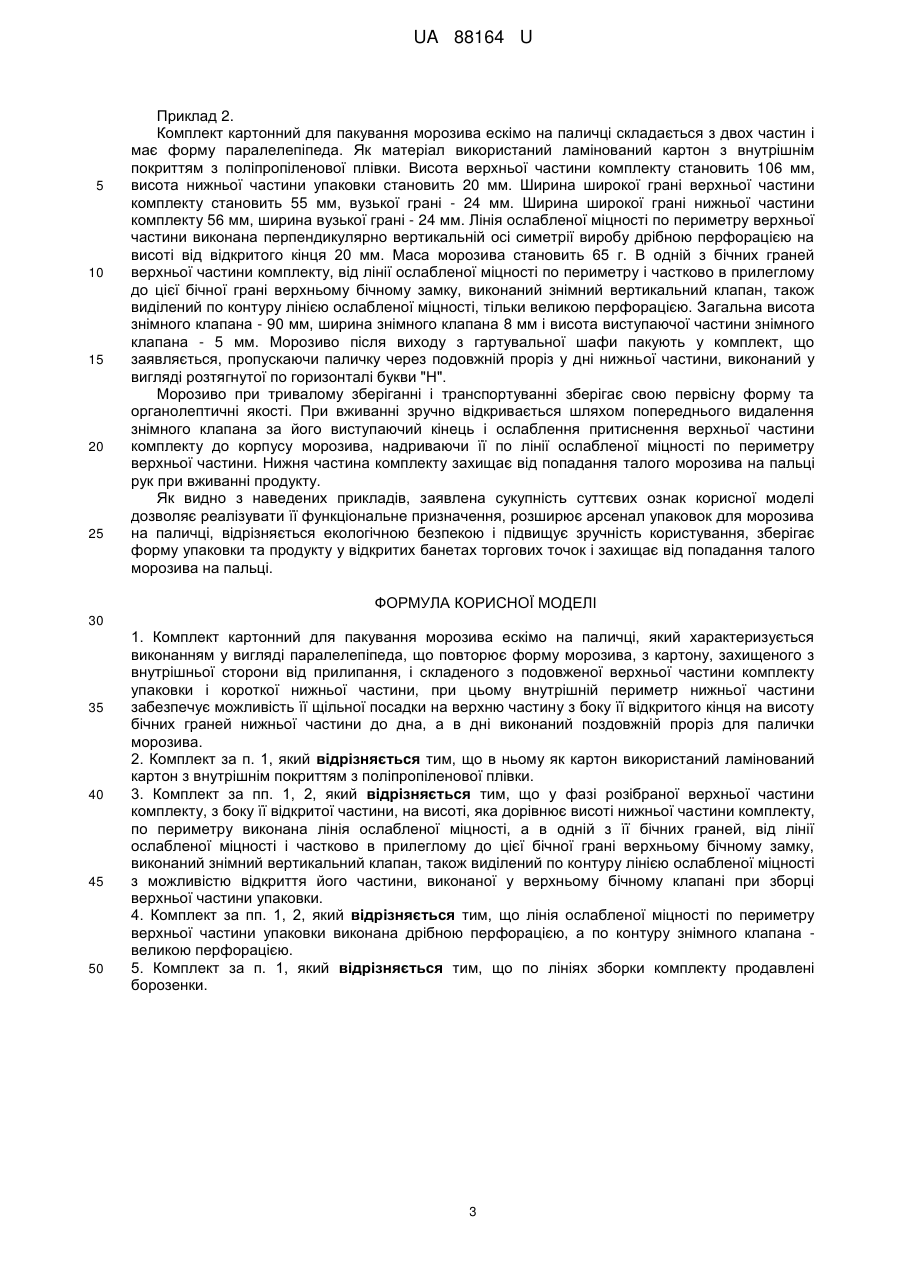

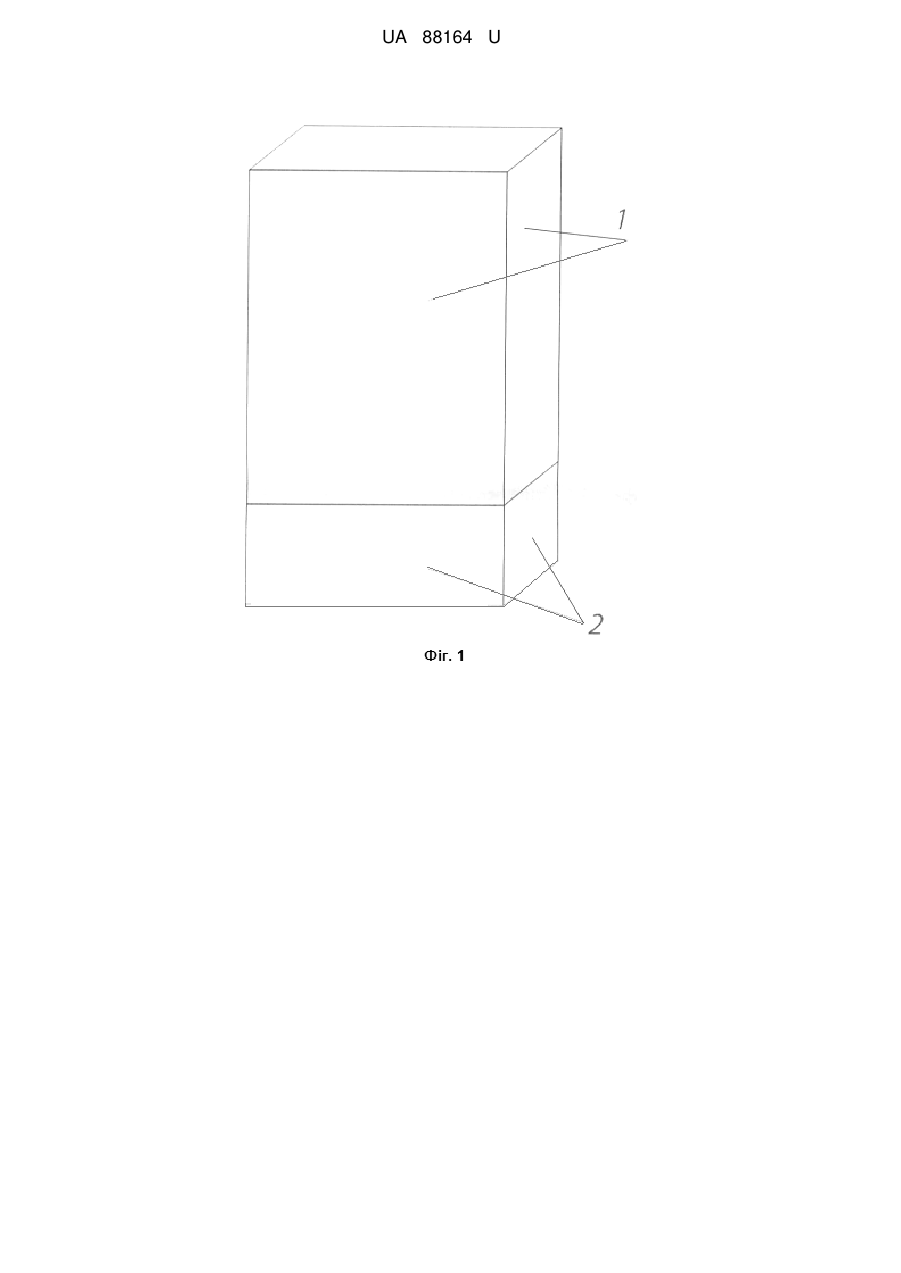

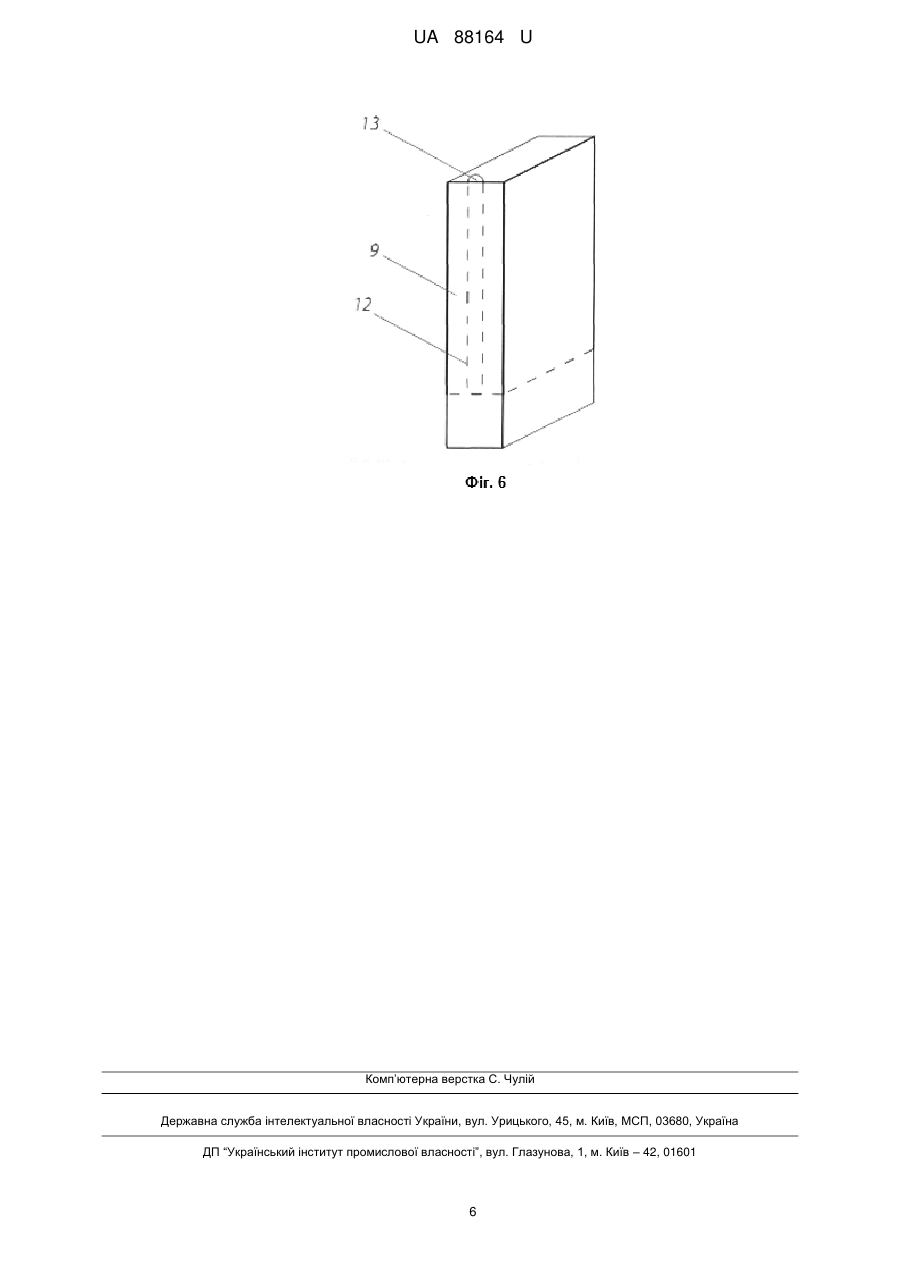

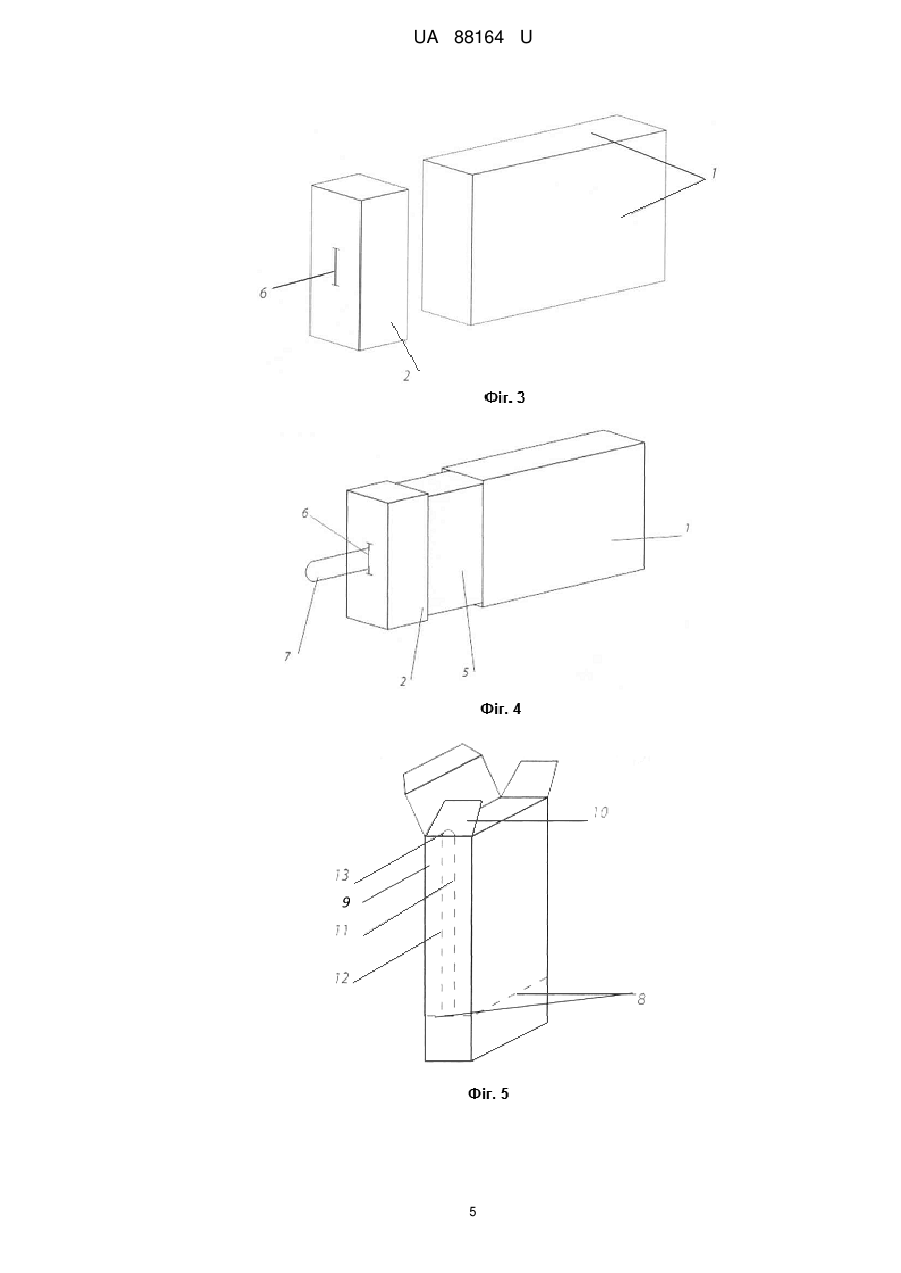

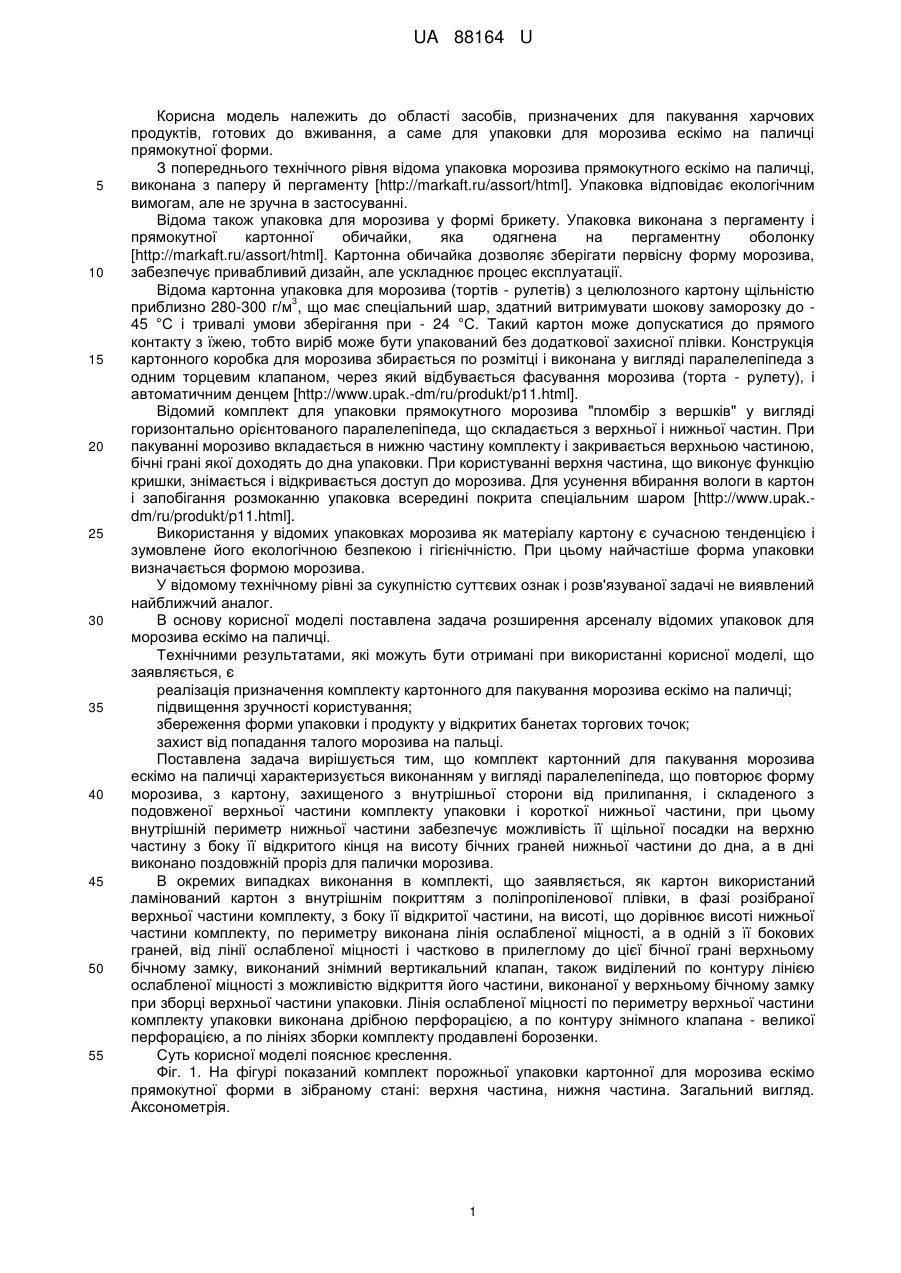

Реферат: Комплект картонний для пакування морозива ескімо на паличці характеризується виконанням у вигляді паралелепіпеда, що повторює форму морозива, з картону, захищеного з внутрішньої сторони від прилипання, і складеного з подовженої верхньої частини комплекту упаковки і короткої нижньої частини. Внутрішній периметр нижньої частини забезпечує можливість її щільної посадки на верхню частину з боку її відкритого кінця на висоту бічних граней нижньої частини до дна, а в дні виконаний поздовжній проріз для палички морозива. UA 88164 U (33) Код держави-учасниці RU UA 88164 U UA 88164 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області засобів, призначених для пакування харчових продуктів, готових до вживання, а саме для упаковки для морозива ескімо на паличці прямокутної форми. З попереднього технічного рівня відома упаковка морозива прямокутного ескімо на паличці, виконана з паперу й пергаменту [http://markaft.ru/assort/html]. Упаковка відповідає екологічним вимогам, але не зручна в застосуванні. Відома також упаковка для морозива у формі брикету. Упаковка виконана з пергаменту і прямокутної картонної обичайки, яка одягнена на пергаментну оболонку [http://markaft.ru/assort/html]. Картонна обичайка дозволяє зберігати первісну форму морозива, забезпечує привабливий дизайн, але ускладнює процес експлуатації. Відома картонна упаковка для морозива (тортів - рулетів) з целюлозного картону щільністю 3 приблизно 280-300 г/м , що має спеціальний шар, здатний витримувати шокову заморозку до 45 °С і тривалі умови зберігання при - 24 °С. Такий картон може допускатися до прямого контакту з їжею, тобто виріб може бути упакований без додаткової захисної плівки. Конструкція картонного коробка для морозива збирається по розмітці і виконана у вигляді паралелепіпеда з одним торцевим клапаном, через який відбувається фасування морозива (торта - рулету), і автоматичним денцем [http://www.upak.-dm/ru/produkt/p11.html]. Відомий комплект для упаковки прямокутного морозива "пломбір з вершків" у вигляді горизонтально орієнтованого паралелепіпеда, що складається з верхньої і нижньої частин. При пакуванні морозиво вкладається в нижню частину комплекту і закривається верхньою частиною, бічні грані якої доходять до дна упаковки. При користуванні верхня частина, що виконує функцію кришки, знімається і відкривається доступ до морозива. Для усунення вбирання вологи в картон і запобігання розмоканню упаковка всередині покрита спеціальним шаром [http://www.upak.dm/ru/produkt/p11.html]. Використання у відомих упаковках морозива як матеріалу картону є сучасною тенденцією і зумовлене його екологічною безпекою і гігієнічністю. При цьому найчастіше форма упаковки визначається формою морозива. У відомому технічному рівні за сукупністю суттєвих ознак і розв'язуваної задачі не виявлений найближчий аналог. В основу корисної моделі поставлена задача розширення арсеналу відомих упаковок для морозива ескімо на паличці. Технічними результатами, які можуть бути отримані при використанні корисної моделі, що заявляється, є реалізація призначення комплекту картонного для пакування морозива ескімо на паличці; підвищення зручності користування; збереження форми упаковки і продукту у відкритих банетах торгових точок; захист від попадання талого морозива на пальці. Поставлена задача вирішується тим, що комплект картонний для пакування морозива ескімо на паличці характеризується виконанням у вигляді паралелепіпеда, що повторює форму морозива, з картону, захищеного з внутрішньої сторони від прилипання, і складеного з подовженої верхньої частини комплекту упаковки і короткої нижньої частини, при цьому внутрішній периметр нижньої частини забезпечує можливість її щільної посадки на верхню частину з боку її відкритого кінця на висоту бічних граней нижньої частини до дна, а в дні виконано поздовжній проріз для палички морозива. В окремих випадках виконання в комплекті, що заявляється, як картон використаний ламінований картон з внутрішнім покриттям з поліпропіленової плівки, в фазі розібраної верхньої частини комплекту, з боку її відкритої частини, на висоті, що дорівнює висоті нижньої частини комплекту, по периметру виконана лінія ослабленої міцності, а в одній з її бокових граней, від лінії ослабленої міцності і частково в прилеглому до цієї бічної грані верхньому бічному замку, виконаний знімний вертикальний клапан, також виділений по контуру лінією ослабленої міцності з можливістю відкриття його частини, виконаної у верхньому бічному замку при зборці верхньої частини упаковки. Лінія ослабленої міцності по периметру верхньої частини комплекту упаковки виконана дрібною перфорацією, а по контуру знімного клапана - великої перфорацією, а по лініях зборки комплекту продавлені борозенки. Суть корисної моделі пояснює креслення. Фіг. 1. На фігурі показаний комплект порожньої упаковки картонної для морозива ескімо прямокутної форми в зібраному стані: верхня частина, нижня частина. Загальний вигляд. Аксонометрія. 1 UA 88164 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2. На фігурі показаний з боку дна комплект порожньої упаковки картонної для морозива ескімо прямокутної форми в зібраному стані: верхня частина, нижня частина, дно, поздовжній проріз для палички морозива. Аксонометрія. Фіг. 3. На фігурі показана з боку дна розібрана упаковка картонна для морозива ескімо прямокутної форми: верхня частина, нижня частина, дно, поздовжній проріз для палички. Аксонометрія. Фіг. 4. На фігурі показаний комплект розкритої упаковки картонної для морозива ескімо прямокутної форми з морозивом: верхня частина, нижня частина, морозиво, паличка морозива. Фіг. 5. На фігурі показана верхня частина комплекту упаковки картонної для морозива ескімо на паличці у фазі збирання: лінія ослабленої міцності по периметру; бічна грань верхньої частини комплекту; верхній бічний замок, знімний клапан, перфорація по контуру знімного клапана. Фіг. 6. На фігурі показаний комплект упаковки картонної для морозива ескімо на паличці у зібраному вигляді: верхня частина, нижня частина, бічна грань верхньої частини комплекту, знімний клапан, виступаюча вгору частина знімного клапана. Упаковка, що заявляється, для морозива ескімо має форму прямокутного паралелепіпеда, яка повторює форму виробу. Паралелепіпед складений з подовженої верхньої частини 1 комплекту упаковки і короткої нижньої частини 2 (Фіг. 1). Внутрішній периметр нижньої частини 2 забезпечує можливість її щільної посадки на верхню частину 1 з боку її відкритого кінця на висоту бічних граней 3 нижньої частини 2 до її дна 4 (Фіг. 2). У дні 4 перпендикулярно вертикальній осі симетрії (на Фіг. не показано) морозива 5 (Фіг. 4) виконаний поздовжній проріз 6 (Фіг. 2, 3, 4) для палички 7 (Фіг. 4) морозива. Висота верхньої частини 1 комплекту упаковки дорівнює висоті морозива 5. Як матеріал для комплекту упаковки, що заявляється, використаний картон, захищений зсередини від налипання, що обумовлено його екологічною безпекою і гігієнічністю, а також здатністю оберігати продукт, що знаходиться в упаковці. У даному прикладі виконання для усунення прилипання продукту - морозива 5 як матеріал використаний ламінований картон, покритий всередині поліпропіленовою плівкою (на Фіг. не показаний). У фазі розібраної верхньої частини комплекту, з боку її відкритої частини, на висоті, що дорівнює висоті нижньої частини комплекту, по периметру виконана лінія ослабленої міцності 8 (Фіг. 5). В одній з її бокових граней 9 (Фіг. 5), від лінії ослабленої міцності 8, та частково в прилеглому до цієї бічної грані 9 верхньому бічному замку 10 (Фіг. 5), виконаний знімний вертикальний клапан 11 (Фіг. 5), також виділений по контуру лінією ослабленою міцності 12 (Фіг. 5, 6) з можливістю відкриття його частини 13 (Фіг. 5, 6), виконаної у верхньому бічному замку 10 при зборці верхній частині 1 комплекту упаковки (Фіг. 6). Заявлену упаковку збирають по відповідних лініях ослабленої міцності - продавленим борозенками (на Фіг. не показані). При цьому збирають верхню частину 1 і нижню частину 2. Після виходу морозива 5 з гартувальної шафи його опускають, тримаючись за паличку 7, всередину верхньої частини 1, що повторює його форму. Потім, тримаючись за верхню частину 1 упаковки, одягають на неї нижню частину 2, пропускаючи паличку 7 через подовжній проріз 6 в її дні 4. Споживач при відкриванні комплекту упаковки спочатку знімає верхню частину 1, а нижню частину 2 залишають як накопичувач для запобігання забрудненню рук від підталого морозива. Для полегшення зняття верхньої частини 1 з морозива 5 знімають за виступаючу частину 13 знімний клапан 11, розташований на бічній грані 9, повністю відриваючи його по лінії ослабленої міцності 12, а також послаблюють притиснення верхньої частини 1 корпусу до морозива 5, надриваючи її по лінії ослабленою міцності 8, виконаної по периметру. Промислова застосовність корисної моделі, що заявляється, показана на прикладах конкретного застосування комплекту картонного для пакування морозива ескімо на паличці. Приклад 1 Комплект картонний для пакування морозива ескімо прямокутної форми на паличці складений з двох частин і має форму паралелепіпеда. Як матеріал вибраний картон з покриттям внутрішньої поверхні захисним шаром. Висота верхньої частини упаковки становить 106 мм, висота нижньої частини упаковки становить 20 мм. Ширина широкої грані верхньої частини комплекту становить 55 мм, вузької грані - 24 мм. Ширина широкої грані нижньої частини комплекту становить 56 мм, вузької грані - 24 мм. Маса морозива становить 65 г. Морозиво після виходу з гартувальної шафи пакують в упаковку, що заявляється, пропускаючи паличку через проріз, виконаний у формі розтягнутої букви "Н" в дні нижньої частини. Морозиво при тривалому зберіганні і транспортуванні зберігає свою первісну форму та органолептичні якості. При вживанні зручно відкривається і не бруднить руки. 2 UA 88164 U 5 10 15 20 25 Приклад 2. Комплект картонний для пакування морозива ескімо на паличці складається з двох частин і має форму паралелепіпеда. Як матеріал використаний ламінований картон з внутрішнім покриттям з поліпропіленової плівки. Висота верхньої частини комплекту становить 106 мм, висота нижньої частини упаковки становить 20 мм. Ширина широкої грані верхньої частини комплекту становить 55 мм, вузької грані - 24 мм. Ширина широкої грані нижньої частини комплекту 56 мм, ширина вузької грані - 24 мм. Лінія ослабленої міцності по периметру верхньої частини виконана перпендикулярно вертикальній осі симетрії виробу дрібною перфорацією на висоті від відкритого кінця 20 мм. Маса морозива становить 65 г. В одній з бічних граней верхньої частини комплекту, від лінії ослабленої міцності по периметру і частково в прилеглому до цієї бічної грані верхньому бічному замку, виконаний знімний вертикальний клапан, також виділений по контуру лінією ослабленої міцності, тільки великою перфорацією. Загальна висота знімного клапана - 90 мм, ширина знімного клапана 8 мм і висота виступаючої частини знімного клапана - 5 мм. Морозиво після виходу з гартувальної шафи пакують у комплект, що заявляється, пропускаючи паличку через подовжній проріз у дні нижньої частини, виконаний у вигляді розтягнутої по горизонталі букви "Н". Морозиво при тривалому зберіганні і транспортуванні зберігає свою первісну форму та органолептичні якості. При вживанні зручно відкривається шляхом попереднього видалення знімного клапана за його виступаючий кінець і ослаблення притиснення верхньої частини комплекту до корпусу морозива, надриваючи її по лінії ослабленої міцності по периметру верхньої частини. Нижня частина комплекту захищає від попадання талого морозива на пальці рук при вживанні продукту. Як видно з наведених прикладів, заявлена сукупність суттєвих ознак корисної моделі дозволяє реалізувати її функціональне призначення, розширює арсенал упаковок для морозива на паличці, відрізняється екологічною безпекою і підвищує зручність користування, зберігає форму упаковки та продукту у відкритих банетах торгових точок і захищає від попадання талого морозива на пальці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 1. Комплект картонний для пакування морозива ескімо на паличці, який характеризується виконанням у вигляді паралелепіпеда, що повторює форму морозива, з картону, захищеного з внутрішньої сторони від прилипання, і складеного з подовженої верхньої частини комплекту упаковки і короткої нижньої частини, при цьому внутрішній периметр нижньої частини забезпечує можливість її щільної посадки на верхню частину з боку її відкритого кінця на висоту бічних граней нижньої частини до дна, а в дні виконаний поздовжній проріз для палички морозива. 2. Комплект за п. 1, який відрізняється тим, що в ньому як картон використаний ламінований картон з внутрішнім покриттям з поліпропіленової плівки. 3. Комплект за пп. 1, 2, який відрізняється тим, що у фазі розібраної верхньої частини комплекту, з боку її відкритої частини, на висоті, яка дорівнює висоті нижньої частини комплекту, по периметру виконана лінія ослабленої міцності, а в одній з її бічних граней, від лінії ослабленої міцності і частково в прилеглому до цієї бічної грані верхньому бічному замку, виконаний знімний вертикальний клапан, також виділений по контуру лінією ослабленої міцності з можливістю відкриття його частини, виконаної у верхньому бічному клапані при зборці верхньої частини упаковки. 4. Комплект за пп. 1, 2, який відрізняється тим, що лінія ослабленої міцності по периметру верхньої частини упаковки виконана дрібною перфорацією, а по контуру знімного клапана великою перфорацією. 5. Комплект за п. 1, який відрізняється тим, що по лініях зборки комплекту продавлені борозенки. 3 UA 88164 U 4 UA 88164 U 5 UA 88164 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
