Інструмент для шарнірного з’єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних п-подібних скоб та гнучкої осі шарніра (стержня)

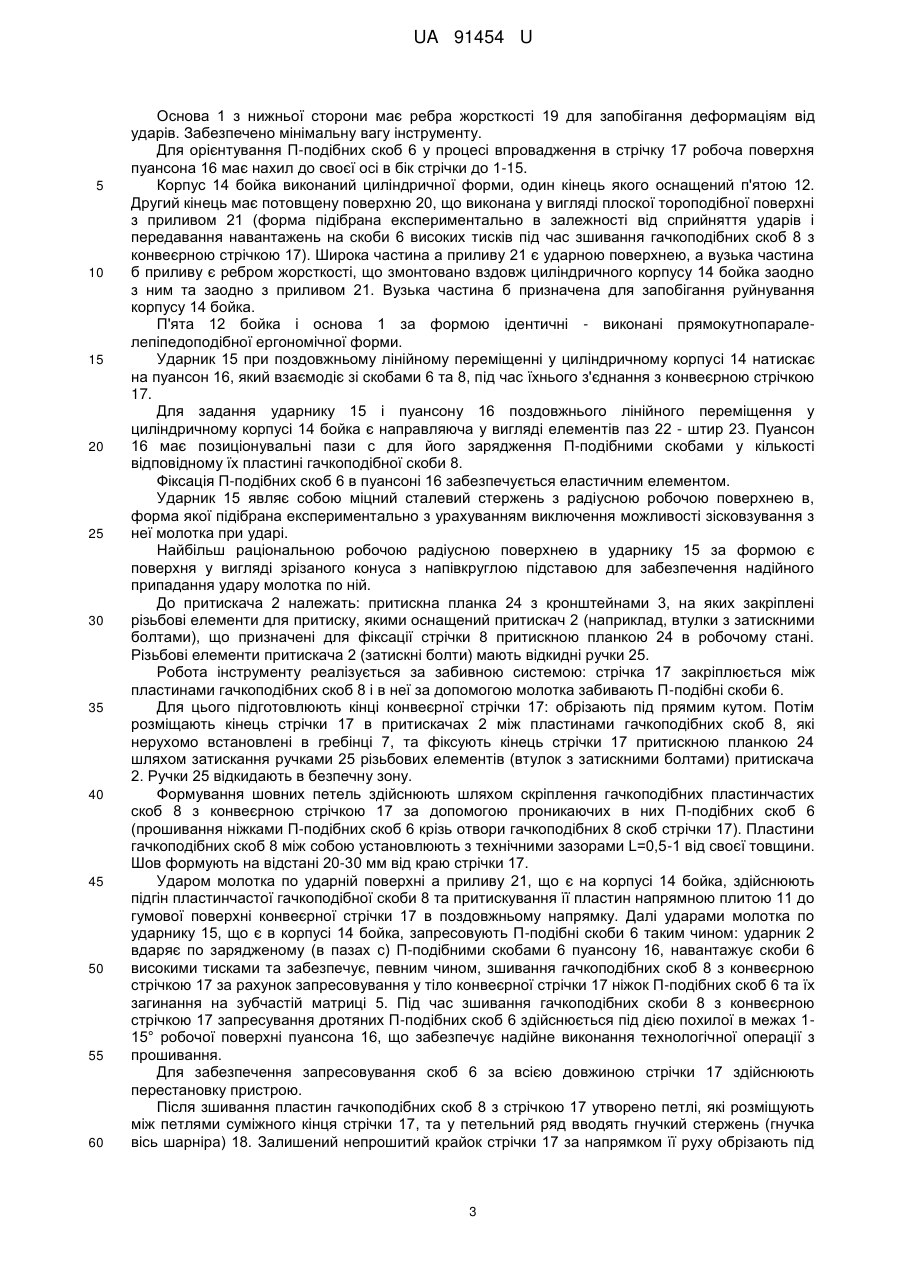

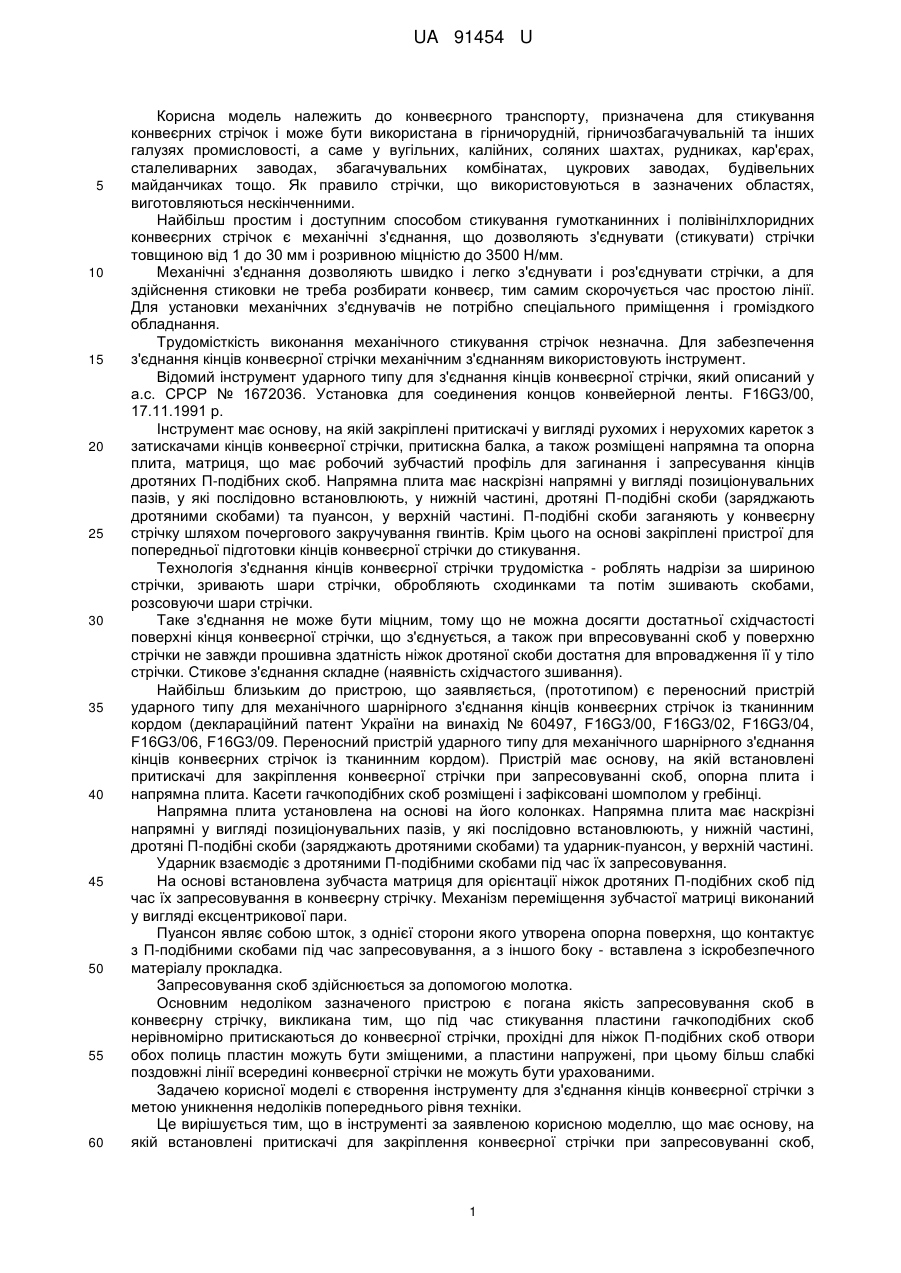

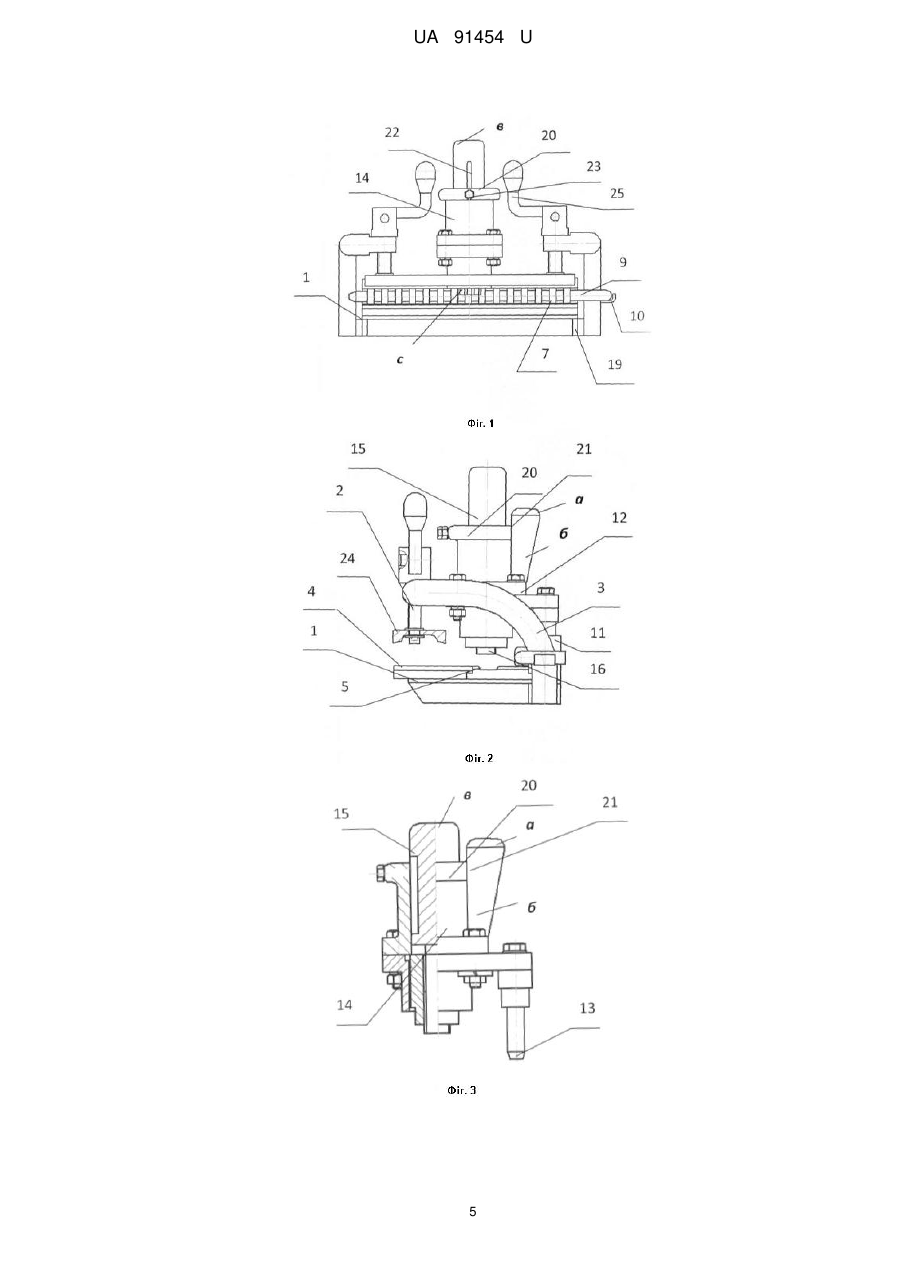

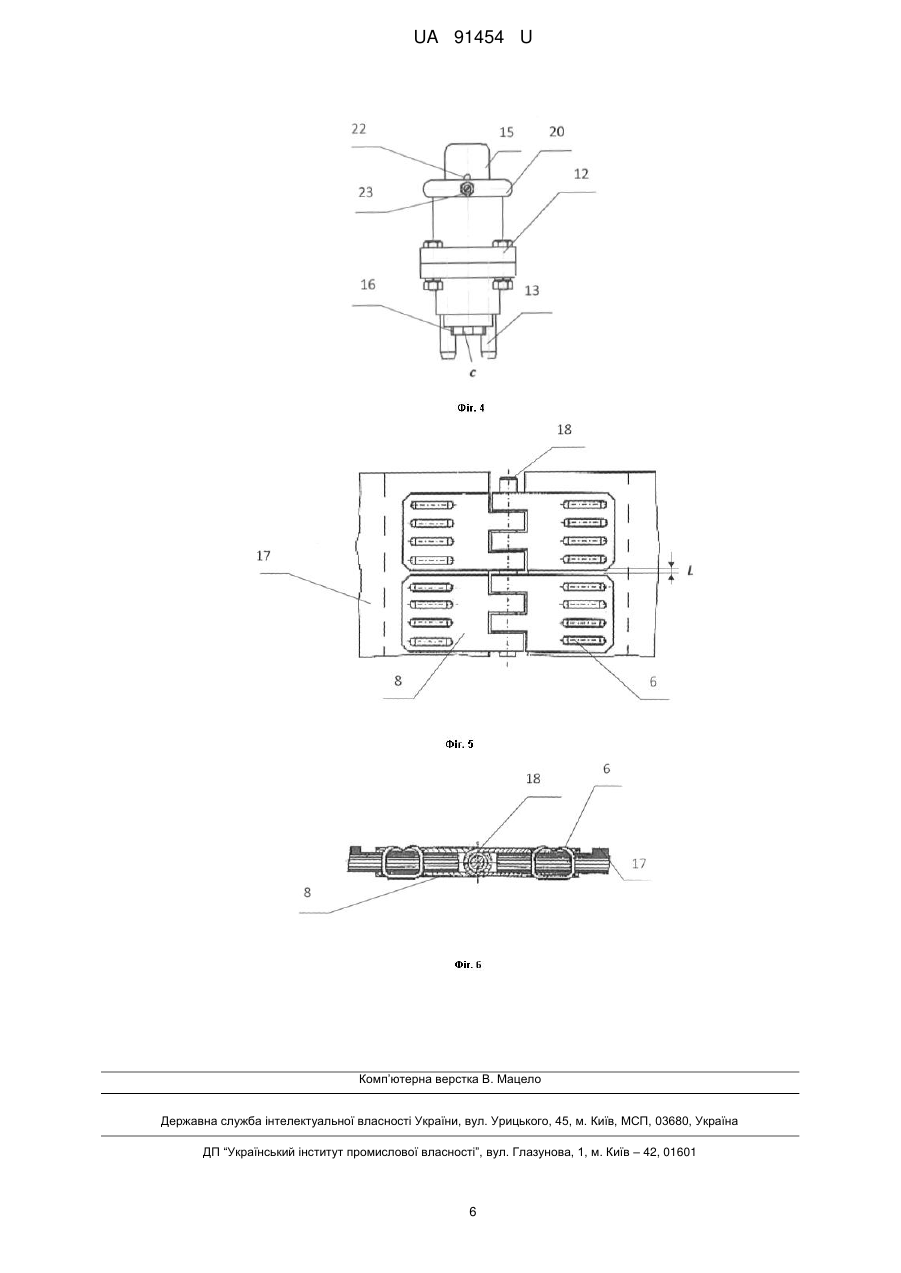

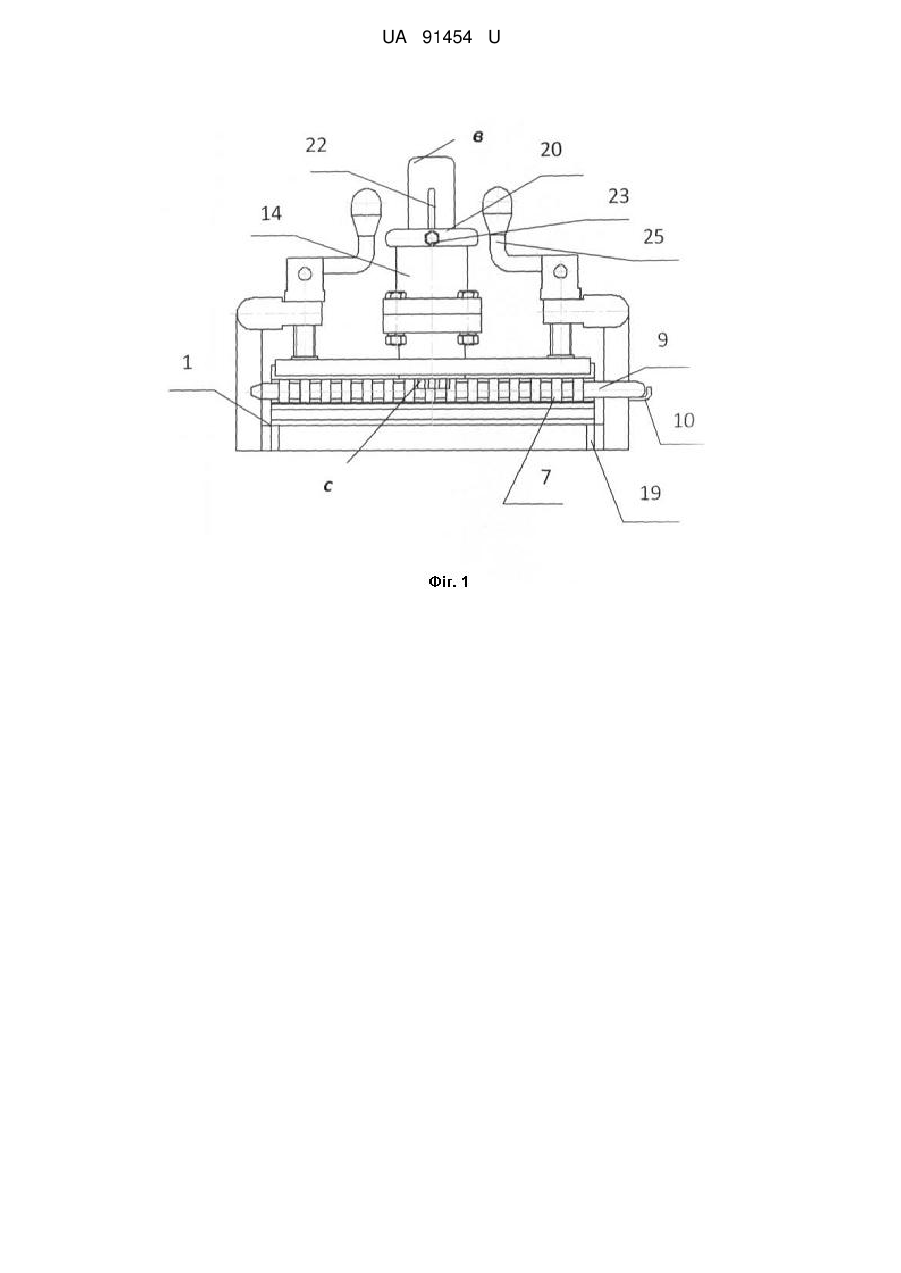

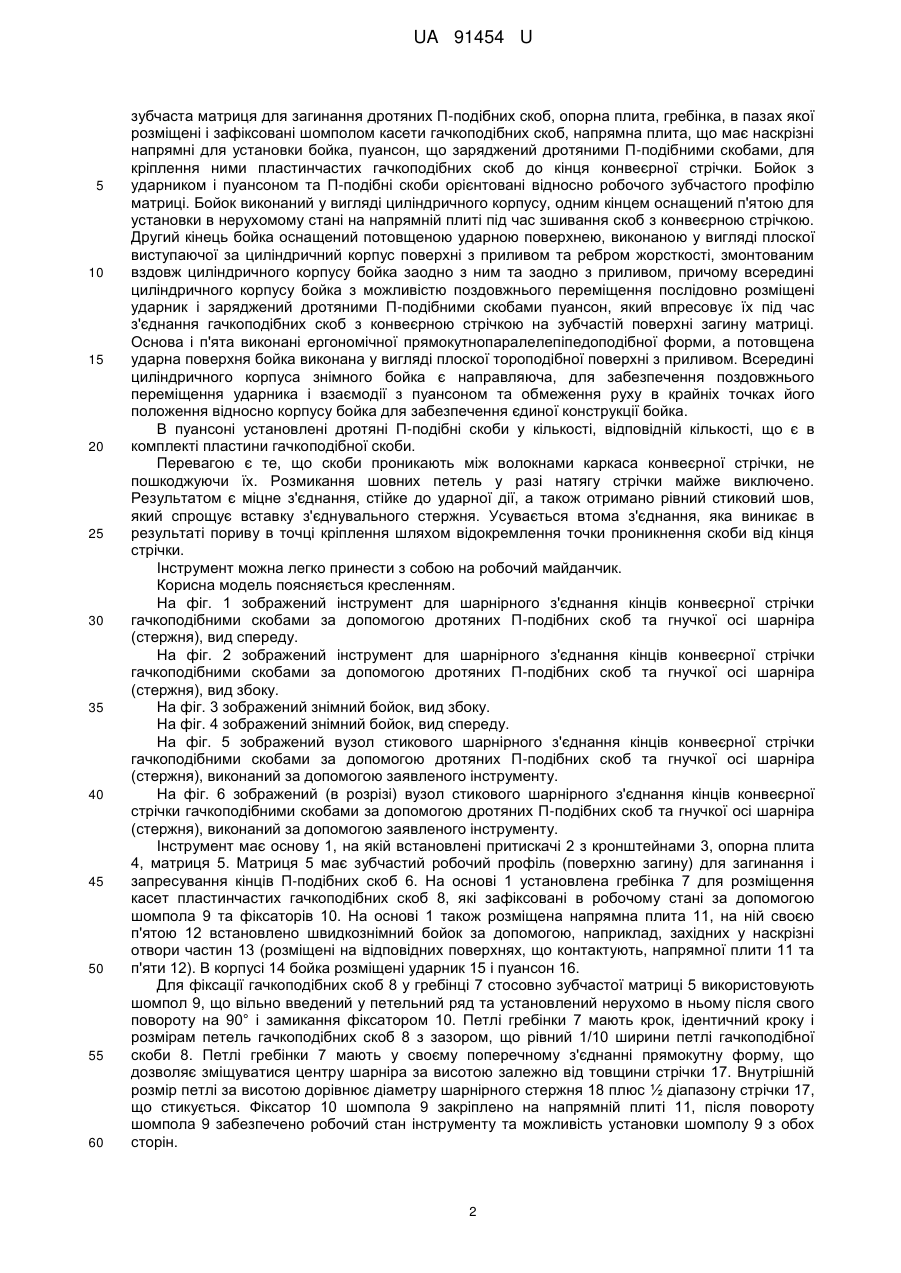

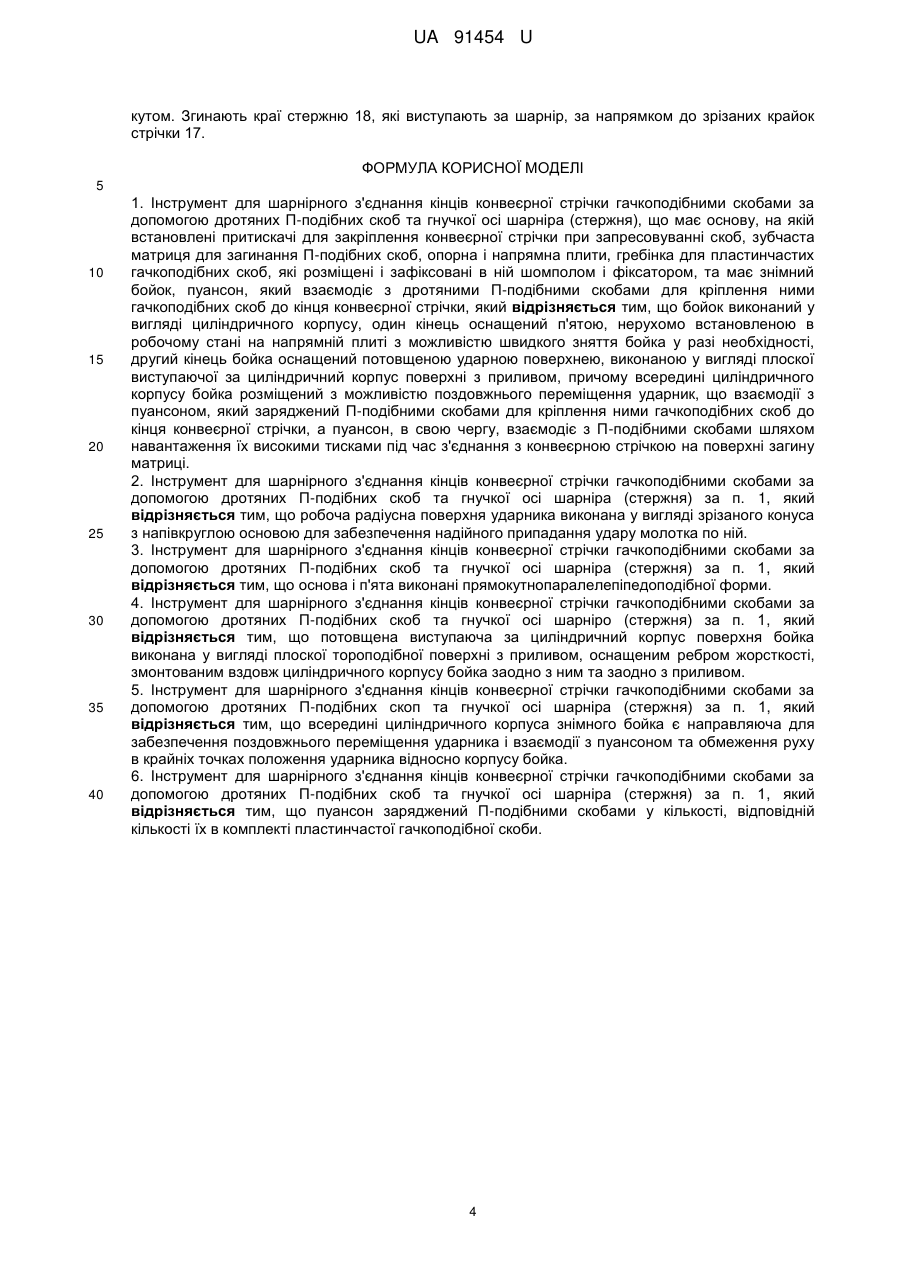

Реферат: Інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня) має основу, на якій встановлені притискачі для закріплення конвеєрної стрічки при запресовуванні скоб, зубчаста матриця для загинання П-подібних скоб, опорна і напрямна плити, гребінка для пластинчастих гачкоподібних скоб, які розміщені і зафіксовані в ній шомполом і фіксатором, та має знімний бойок, пуансон, який взаємодіє з дротяними П-подібними скобами для кріплення ними гачкоподібних скоб до кінця конвеєрної стрічки. Бойок виконаний у вигляді циліндричного корпусу. Один кінець оснащений п'ятою, нерухомо встановленою в робочому стані на напрямній плиті з можливістю швидкого зняття бойка у разі необхідності, другий кінець бойка оснащений потовщеною ударною поверхнею, виконаною у вигляді плоскої виступаючої за циліндричний корпус поверхні з приливом. Всередині циліндричного корпусу бойка розміщений з можливістю поздовжнього переміщення ударник, що взаємодіє з пуансоном, який заряджений П-подібними скобами для кріплення ними гачкоподібних скоб до кінця конвеєрної стрічки. Пуансон, в свою чергу, взаємодіє з П-подібними скобами шляхом навантаження їх високими тисками під час з'єднання з конвеєрною стрічкою на поверхні загину матриці. UA 91454 U (54) ІНСТРУМЕНТ ДЛЯ ШАРНІРНОГО З'ЄДНАННЯ КІНЦІВ КОНВЕЄРНОЇ СТРІЧКИ ГАЧКОПОДІБНИМИ СКОБАМИ ЗА ДОПОМОГОЮ ДРОТЯНИХ П-ПОДІБНИХ СКОБ ТА ГНУЧКОЇ ОСІ ШАРНІРА (СТЕРЖНЯ) UA 91454 U UA 91454 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конвеєрного транспорту, призначена для стикування конвеєрних стрічок і може бути використана в гірничорудній, гірничозбагачувальній та інших галузях промисловості, а саме у вугільних, калійних, соляних шахтах, рудниках, кар'єрах, сталеливарних заводах, збагачувальних комбінатах, цукрових заводах, будівельних майданчиках тощо. Як правило стрічки, що використовуються в зазначених областях, виготовляються нескінченними. Найбільш простим і доступним способом стикування гумотканинних і полівінілхлоридних конвеєрних стрічок є механічні з'єднання, що дозволяють з'єднувати (стикувати) стрічки товщиною від 1 до 30 мм і розривною міцністю до 3500 Н/мм. Механічні з'єднання дозволяють швидко і легко з'єднувати і роз'єднувати стрічки, а для здійснення стиковки не треба розбирати конвеєр, тим самим скорочується час простою лінії. Для установки механічних з'єднувачів не потрібно спеціального приміщення і громіздкого обладнання. Трудомісткість виконання механічного стикування стрічок незначна. Для забезпечення з'єднання кінців конвеєрної стрічки механічним з'єднанням використовують інструмент. Відомий інструмент ударного типу для з'єднання кінців конвеєрної стрічки, який описаний у а.с. СРСР № 1672036. Установка для соединения концов конвейерной ленты. F16G3/00, 17.11.1991 р. Інструмент має основу, на якій закріплені притискачі у вигляді рухомих і нерухомих кареток з затискачами кінців конвеєрної стрічки, притискна балка, а також розміщені напрямна та опорна плита, матриця, що має робочий зубчастий профіль для загинання і запресування кінців дротяних П-подібних скоб. Напрямна плита має наскрізні напрямні у вигляді позиціонувальних пазів, у які послідовно встановлюють, у нижній частині, дротяні П-подібні скоби (заряджають дротяними скобами) та пуансон, у верхній частині. П-подібні скоби заганяють у конвеєрну стрічку шляхом почергового закручування гвинтів. Крім цього на основі закріплені пристрої для попередньої підготовки кінців конвеєрної стрічки до стикування. Технологія з'єднання кінців конвеєрної стрічки трудомістка - роблять надрізи за шириною стрічки, зривають шари стрічки, обробляють сходинками та потім зшивають скобами, розсовуючи шари стрічки. Таке з'єднання не може бути міцним, тому що не можна досягти достатньої східчастості поверхні кінця конвеєрної стрічки, що з'єднується, а також при впресовуванні скоб у поверхню стрічки не завжди прошивна здатність ніжок дротяної скоби достатня для впровадження її у тіло стрічки. Стикове з'єднання складне (наявність східчастого зшивання). Найбільш близьким до пристрою, що заявляється, (прототипом) є переносний пристрій ударного типу для механічного шарнірного з'єднання кінців конвеєрних стрічок із тканинним кордом (деклараційний патент України на винахід № 60497, F16G3/00, F16G3/02, F16G3/04, F16G3/06, F16G3/09. Переносний пристрій ударного типу для механічного шарнірного з'єднання кінців конвеєрних стрічок із тканинним кордом). Пристрій має основу, на якій встановлені притискачі для закріплення конвеєрної стрічки при запресовуванні скоб, опорна плита і напрямна плита. Касети гачкоподібних скоб розміщені і зафіксовані шомполом у гребінці. Напрямна плита установлена на основі на його колонках. Напрямна плита має наскрізні напрямні у вигляді позиціонувальних пазів, у які послідовно встановлюють, у нижній частині, дротяні П-подібні скоби (заряджають дротяними скобами) та ударник-пуансон, у верхній частині. Ударник взаємодіє з дротяними П-подібними скобами під час їх запресовування. На основі встановлена зубчаста матриця для орієнтації ніжок дротяних П-подібних скоб під час їх запресовування в конвеєрну стрічку. Механізм переміщення зубчастої матриці виконаний у вигляді ексцентрикової пари. Пуансон являє собою шток, з однієї сторони якого утворена опорна поверхня, що контактує з П-подібними скобами під час запресовування, а з іншого боку - вставлена з іскробезпечного матеріалу прокладка. Запресовування скоб здійснюється за допомогою молотка. Основним недоліком зазначеного пристрою є погана якість запресовування скоб в конвеєрну стрічку, викликана тим, що під час стикування пластини гачкоподібних скоб нерівномірно притискаються до конвеєрної стрічки, прохідні для ніжок П-подібних скоб отвори обох полиць пластин можуть бути зміщеними, а пластини напружені, при цьому більш слабкі поздовжні лінії всередині конвеєрної стрічки не можуть бути урахованими. Задачею корисної моделі є створення інструменту для з'єднання кінців конвеєрної стрічки з метою уникнення недоліків попереднього рівня техніки. Це вирішується тим, що в інструменті за заявленою корисною моделлю, що має основу, на якій встановлені притискачі для закріплення конвеєрної стрічки при запресовуванні скоб, 1 UA 91454 U 5 10 15 20 25 30 35 40 45 50 55 60 зубчаста матриця для загинання дротяних П-подібних скоб, опорна плита, гребінка, в пазах якої розміщені і зафіксовані шомполом касети гачкоподібних скоб, напрямна плита, що має наскрізні напрямні для установки бойка, пуансон, що заряджений дротяними П-подібними скобами, для кріплення ними пластинчастих гачкоподібних скоб до кінця конвеєрної стрічки. Бойок з ударником і пуансоном та П-подібні скоби орієнтовані відносно робочого зубчастого профілю матриці. Бойок виконаний у вигляді циліндричного корпусу, одним кінцем оснащений п'ятою для установки в нерухомому стані на напрямній плиті під час зшивання скоб з конвеєрною стрічкою. Другий кінець бойка оснащений потовщеною ударною поверхнею, виконаною у вигляді плоскої виступаючої за циліндричний корпус поверхні з приливом та ребром жорсткості, змонтованим вздовж циліндричного корпусу бойка заодно з ним та заодно з приливом, причому всередині циліндричного корпусу бойка з можливістю поздовжнього переміщення послідовно розміщені ударник і заряджений дротяними П-подібними скобами пуансон, який впресовує їх під час з'єднання гачкоподібних скоб з конвеєрною стрічкою на зубчастій поверхні загину матриці. Основа і п'ята виконані ергономічної прямокутнопаралелепіпедоподібної форми, а потовщена ударна поверхня бойка виконана у вигляді плоскої тороподібної поверхні з приливом. Всередині циліндричного корпуса знімного бойка є направляюча, для забезпечення поздовжнього переміщення ударника і взаємодії з пуансоном та обмеження руху в крайніх точках його положення відносно корпусу бойка для забезпечення єдиної конструкції бойка. В пуансоні установлені дротяні П-подібні скоби у кількості, відповідній кількості, що є в комплекті пластини гачкоподібної скоби. Перевагою є те, що скоби проникають між волокнами каркаса конвеєрної стрічки, не пошкоджуючи їх. Розмикання шовних петель у разі натягу стрічки майже виключено. Результатом є міцне з'єднання, стійке до ударної дії, а також отримано рівний стиковий шов, який спрощує вставку з'єднувального стержня. Усувається втома з'єднання, яка виникає в результаті пориву в точці кріплення шляхом відокремлення точки проникнення скоби від кінця стрічки. Інструмент можна легко принести з собою на робочий майданчик. Корисна модель поясняється кресленням. На фіг. 1 зображений інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня), вид спереду. На фіг. 2 зображений інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня), вид збоку. На фіг. 3 зображений знімний бойок, вид збоку. На фіг. 4 зображений знімний бойок, вид спереду. На фіг. 5 зображений вузол стикового шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня), виконаний за допомогою заявленого інструменту. На фіг. 6 зображений (в розрізі) вузол стикового шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня), виконаний за допомогою заявленого інструменту. Інструмент має основу 1, на якій встановлені притискачі 2 з кронштейнами 3, опорна плита 4, матриця 5. Матриця 5 має зубчастий робочий профіль (поверхню загину) для загинання і запресування кінців П-подібних скоб 6. На основі 1 установлена гребінка 7 для розміщення касет пластинчастих гачкоподібних скоб 8, які зафіксовані в робочому стані за допомогою шомпола 9 та фіксаторів 10. На основі 1 також розміщена напрямна плита 11, на ній своєю п'ятою 12 встановлено швидкознімний бойок за допомогою, наприклад, західних у наскрізні отвори частин 13 (розміщені на відповідних поверхнях, що контактують, напрямної плити 11 та п'яти 12). В корпусі 14 бойка розміщені ударник 15 і пуансон 16. Для фіксації гачкоподібних скоб 8 у гребінці 7 стосовно зубчастої матриці 5 використовують шомпол 9, що вільно введений у петельний ряд та установлений нерухомо в ньому після свого повороту на 90° і замикання фіксатором 10. Петлі гребінки 7 мають крок, ідентичний кроку і розмірам петель гачкоподібних скоб 8 з зазором, що рівний 1/10 ширини петлі гачкоподібної скоби 8. Петлі гребінки 7 мають у своєму поперечному з'єднанні прямокутну форму, що дозволяє зміщуватися центру шарніра за висотою залежно від товщини стрічки 17. Внутрішній розмір петлі за висотою дорівнює діаметру шарнірного стержня 18 плюс ½ діапазону стрічки 17, що стикується. Фіксатор 10 шомпола 9 закріплено на напрямній плиті 11, після повороту шомпола 9 забезпечено робочий стан інструменту та можливість установки шомполу 9 з обох сторін. 2 UA 91454 U 5 10 15 20 25 30 35 40 45 50 55 60 Основа 1 з нижньої сторони має ребра жорсткості 19 для запобігання деформаціям від ударів. Забезпечено мінімальну вагу інструменту. Для орієнтування П-подібних скоб 6 у процесі впровадження в стрічку 17 робоча поверхня пуансона 16 має нахил до своєї осі в бік стрічки до 1-15. Корпус 14 бойка виконаний циліндричної форми, один кінець якого оснащений п'ятою 12. Другий кінець має потовщену поверхню 20, що виконана у вигляді плоскої тороподібної поверхні з приливом 21 (форма підібрана експериментально в залежності від сприйняття ударів і передавання навантажень на скоби 6 високих тисків під час зшивання гачкоподібних скоб 8 з конвеєрною стрічкою 17). Широка частина а приливу 21 є ударною поверхнею, а вузька частина б приливу є ребром жорсткості, що змонтовано вздовж циліндричного корпусу 14 бойка заодно з ним та заодно з приливом 21. Вузька частина б призначена для запобігання руйнування корпусу 14 бойка. П'ята 12 бойка і основа 1 за формою ідентичні - виконані прямокутнопаралелепіпедоподібної ергономічної форми. Ударник 15 при поздовжньому лінійному переміщенні у циліндричному корпусі 14 натискає на пуансон 16, який взаємодіє зі скобами 6 та 8, під час їхнього з'єднання з конвеєрною стрічкою 17. Для задання ударнику 15 і пуансону 16 поздовжнього лінійного переміщення у циліндричному корпусі 14 бойка є направляюча у вигляді елементів паз 22 - штир 23. Пуансон 16 має позиціонувальні пази с для його зарядження П-подібними скобами у кількості відповідному їх пластині гачкоподібної скоби 8. Фіксація П-подібних скоб 6 в пуансоні 16 забезпечується еластичним елементом. Ударник 15 являє собою міцний сталевий стержень з радіусною робочою поверхнею в, форма якої підібрана експериментально з урахуванням виключення можливості зісковзування з неї молотка при ударі. Найбільш раціональною робочою радіусною поверхнею в ударнику 15 за формою є поверхня у вигляді зрізаного конуса з напівкруглою підставою для забезпечення надійного припадання удару молотка по ній. До притискача 2 належать: притискна планка 24 з кронштейнами 3, на яких закріплені різьбові елементи для притиску, якими оснащений притискач 2 (наприклад, втулки з затискними болтами), що призначені для фіксації стрічки 8 притискною планкою 24 в робочому стані. Різьбові елементи притискача 2 (затискні болти) мають відкидні ручки 25. Робота інструменту реалізується за забивною системою: стрічка 17 закріплюється між пластинами гачкоподібних скоб 8 і в неї за допомогою молотка забивають П-подібні скоби 6. Для цього підготовлюють кінці конвеєрної стрічки 17: обрізають під прямим кутом. Потім розміщають кінець стрічки 17 в притискачах 2 між пластинами гачкоподібних скоб 8, які нерухомо встановлені в гребінці 7, та фіксують кінець стрічки 17 притискною планкою 24 шляхом затискання ручками 25 різьбових елементів (втулок з затискними болтами) притискача 2. Ручки 25 відкидають в безпечну зону. Формування шовних петель здійснюють шляхом скріплення гачкоподібних пластинчастих скоб 8 з конвеєрною стрічкою 17 за допомогою проникаючих в них П-подібних скоб 6 (прошивання ніжками П-подібних скоб 6 крізь отвори гачкоподібних 8 скоб стрічки 17). Пластини гачкоподібних скоб 8 між собою установлюють з технічними зазорами L=0,5-1 від своєї товщини. Шов формують на відстані 20-30 мм від краю стрічки 17. Ударом молотка по ударній поверхні а приливу 21, що є на корпусі 14 бойка, здійснюють підгін пластинчастої гачкоподібної скоби 8 та притискування її пластин напрямною плитою 11 до гумової поверхні конвеєрної стрічки 17 в поздовжньому напрямку. Далі ударами молотка по ударнику 15, що є в корпусі 14 бойка, запресовують П-подібні скоби 6 таким чином: ударник 2 вдаряє по зарядженому (в пазах с) П-подібними скобами 6 пуансону 16, навантажує скоби 6 високими тисками та забезпечує, певним чином, зшивання гачкоподібних скоб 8 з конвеєрною стрічкою 17 за рахунок запресовування у тіло конвеєрної стрічки 17 ніжок П-подібних скоб 6 та їх загинання на зубчастій матриці 5. Під час зшивання гачкоподібних скоби 8 з конвеєрною стрічкою 17 запресування дротяних П-подібних скоб 6 здійснюється під дією похилої в межах 115° робочої поверхні пуансона 16, що забезпечує надійне виконання технологічної операції з прошивання. Для забезпечення запресовування скоб 6 за всією довжиною стрічки 17 здійснюють перестановку пристрою. Після зшивання пластин гачкоподібних скоб 8 з стрічкою 17 утворено петлі, які розміщують між петлями суміжного кінця стрічки 17, та у петельний ряд вводять гнучкий стержень (гнучка вісь шарніра) 18. Залишений непрошитий крайок стрічки 17 за напрямком її руху обрізають під 3 UA 91454 U кутом. Згинають краї стержню 18, які виступають за шарнір, за напрямком до зрізаних крайок стрічки 17. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 1. Інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня), що має основу, на якій встановлені притискачі для закріплення конвеєрної стрічки при запресовуванні скоб, зубчаста матриця для загинання П-подібних скоб, опорна і напрямна плити, гребінка для пластинчастих гачкоподібних скоб, які розміщені і зафіксовані в ній шомполом і фіксатором, та має знімний бойок, пуансон, який взаємодіє з дротяними П-подібними скобами для кріплення ними гачкоподібних скоб до кінця конвеєрної стрічки, який відрізняється тим, що бойок виконаний у вигляді циліндричного корпусу, один кінець оснащений п'ятою, нерухомо встановленою в робочому стані на напрямній плиті з можливістю швидкого зняття бойка у разі необхідності, другий кінець бойка оснащений потовщеною ударною поверхнею, виконаною у вигляді плоскої виступаючої за циліндричний корпус поверхні з приливом, причому всередині циліндричного корпусу бойка розміщений з можливістю поздовжнього переміщення ударник, що взаємодії з пуансоном, який заряджений П-подібними скобами для кріплення ними гачкоподібних скоб до кінця конвеєрної стрічки, а пуансон, в свою чергу, взаємодіє з П-подібними скобами шляхом навантаження їх високими тисками під час з'єднання з конвеєрною стрічкою на поверхні загину матриці. 2. Інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня) за п. 1, який відрізняється тим, що робоча радіусна поверхня ударника виконана у вигляді зрізаного конуса з напівкруглою основою для забезпечення надійного припадання удару молотка по ній. 3. Інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня) за п. 1, який відрізняється тим, що основа і п'ята виконані прямокутнопаралелепіпедоподібної форми. 4. Інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніро (стержня) за п. 1, який відрізняється тим, що потовщена виступаюча за циліндричний корпус поверхня бойка виконана у вигляді плоскої тороподібної поверхні з приливом, оснащеним ребром жорсткості, змонтованим вздовж циліндричного корпусу бойка заодно з ним та заодно з приливом. 5. Інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоп та гнучкої осі шарніра (стержня) за п. 1, який відрізняється тим, що всередині циліндричного корпуса знімного бойка є направляюча для забезпечення поздовжнього переміщення ударника і взаємодії з пуансоном та обмеження руху в крайніх точках положення ударника відносно корпусу бойка. 6. Інструмент для шарнірного з'єднання кінців конвеєрної стрічки гачкоподібними скобами за допомогою дротяних П-подібних скоб та гнучкої осі шарніра (стержня) за п. 1, який відрізняється тим, що пуансон заряджений П-подібними скобами у кількості, відповідній кількості їх в комплекті пластинчастої гачкоподібної скоби. 4 UA 91454 U 5 UA 91454 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
