Антипанічний комплект для дверей і його застосування

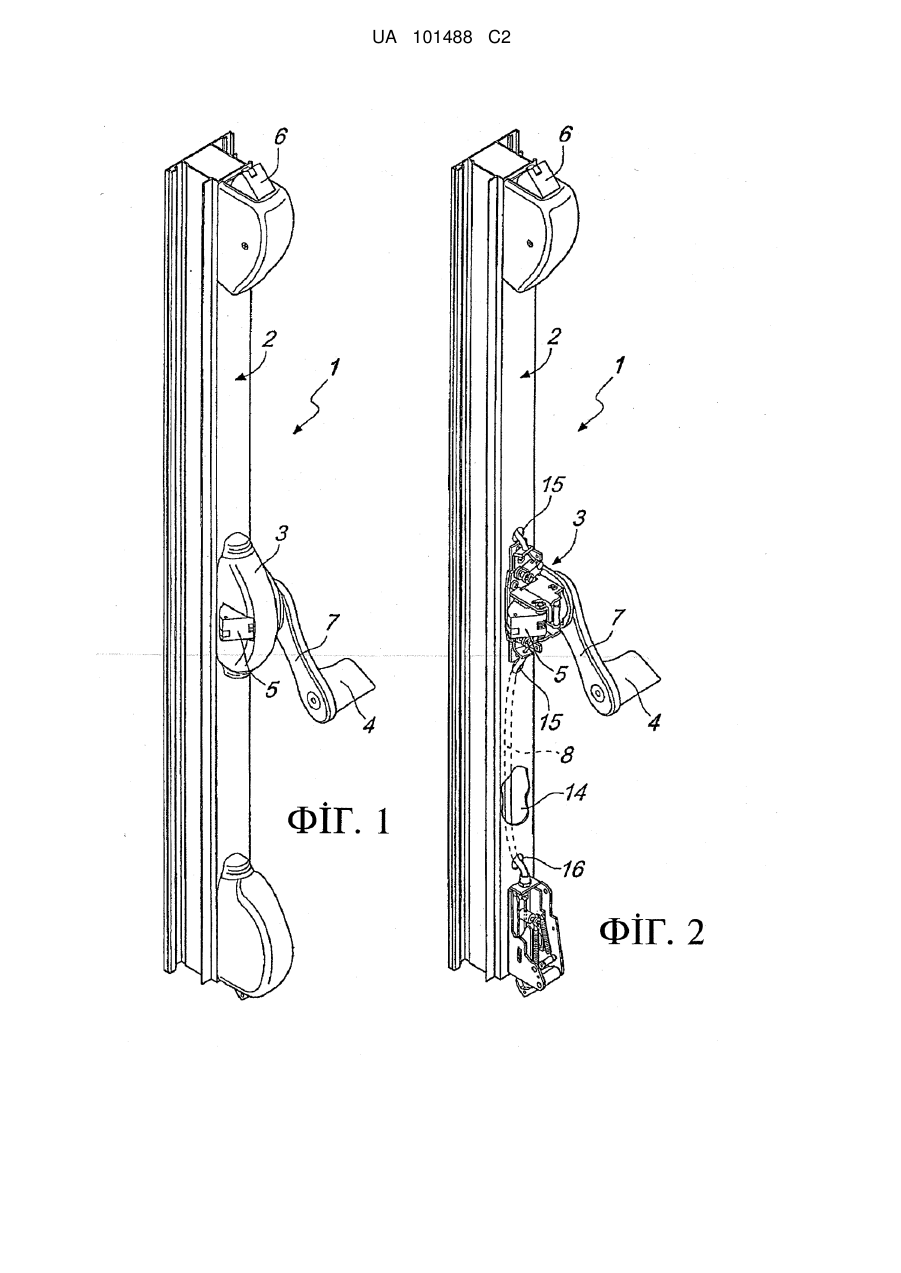

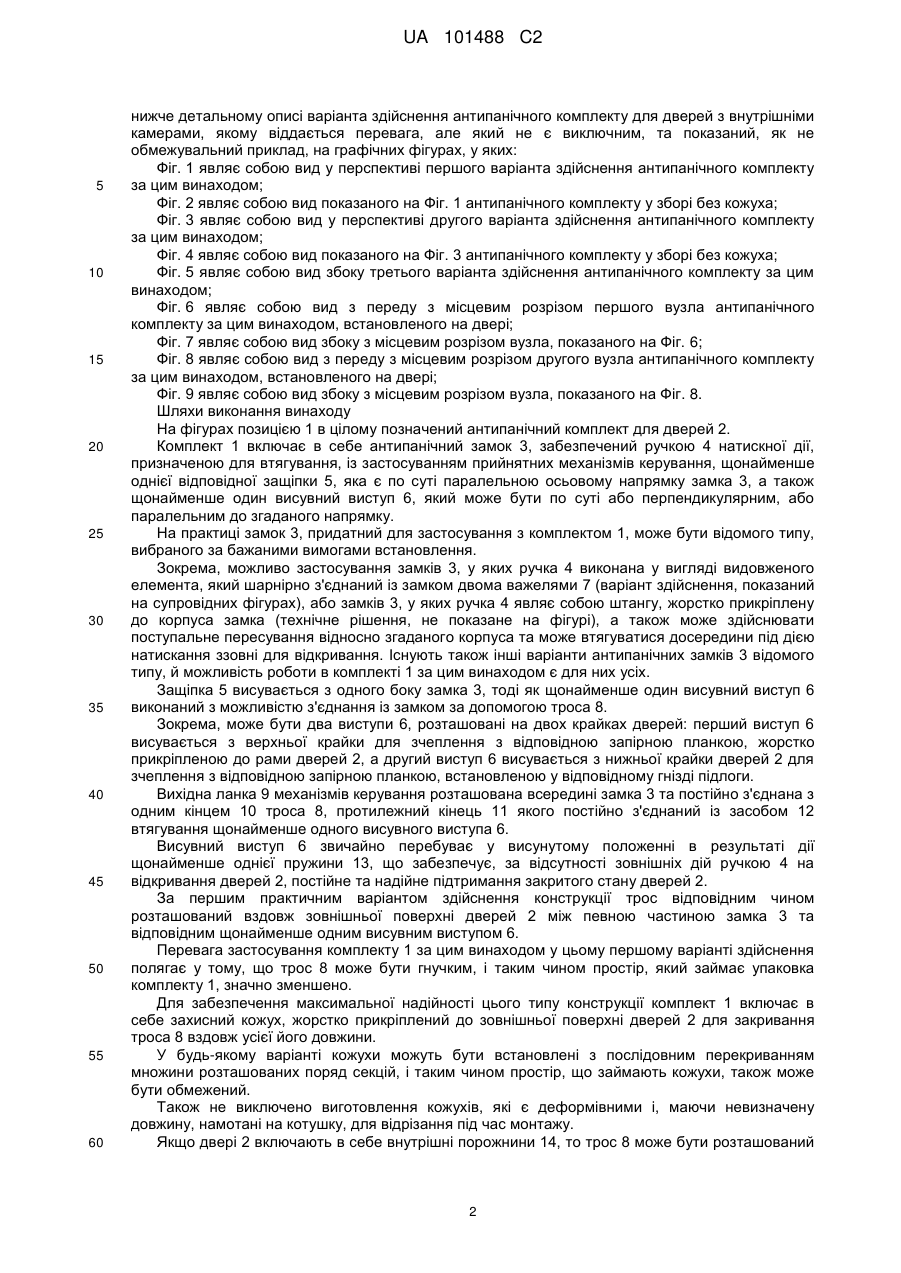

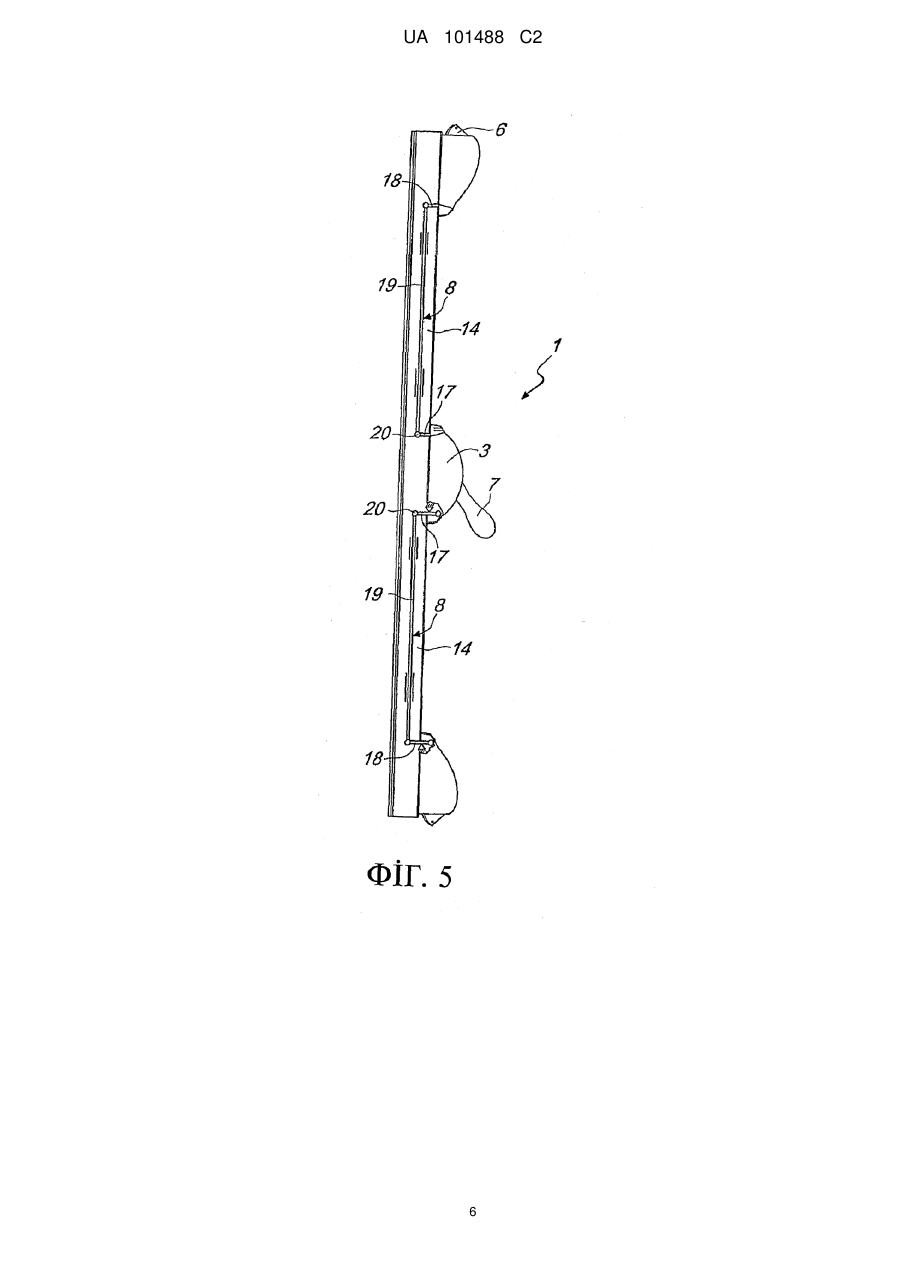

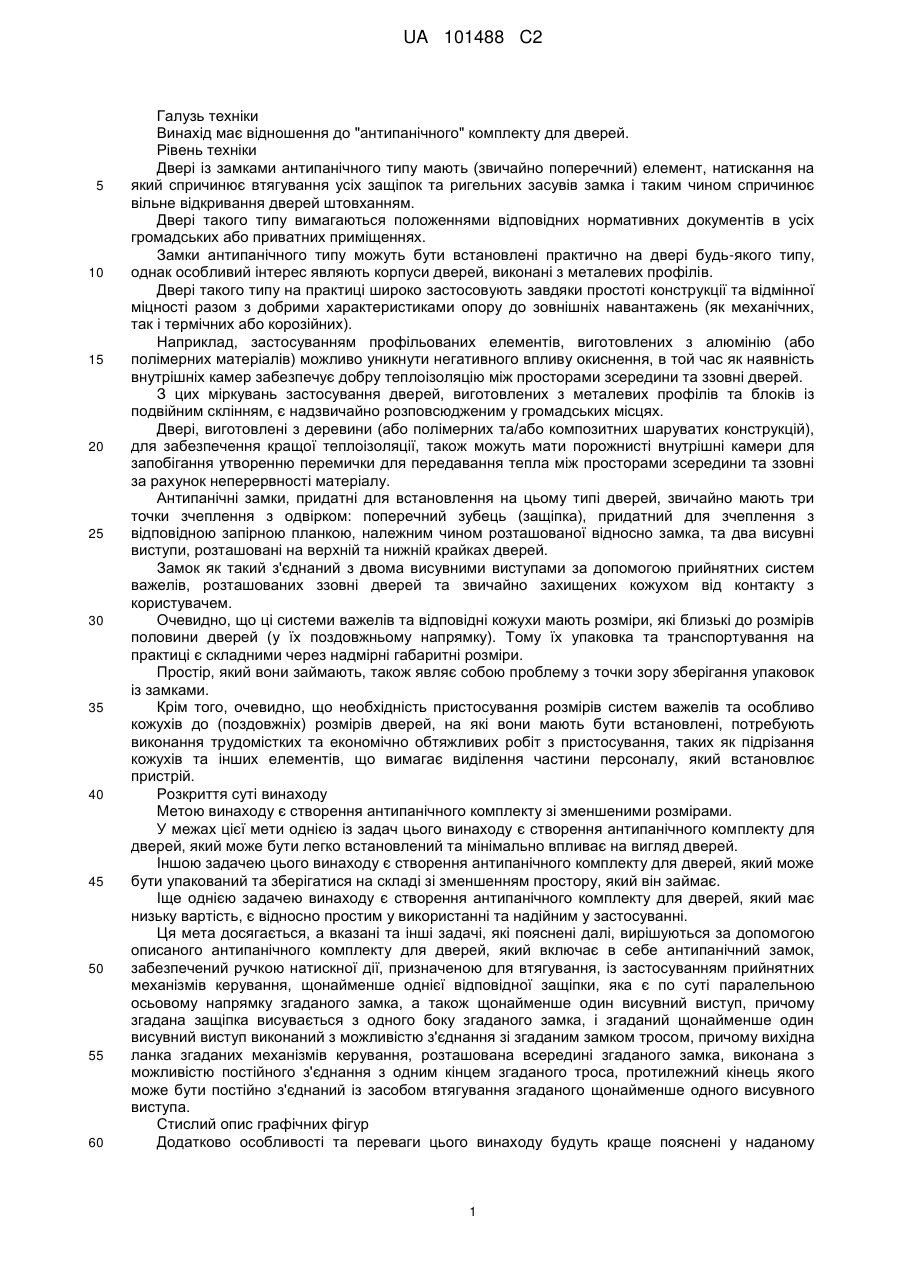

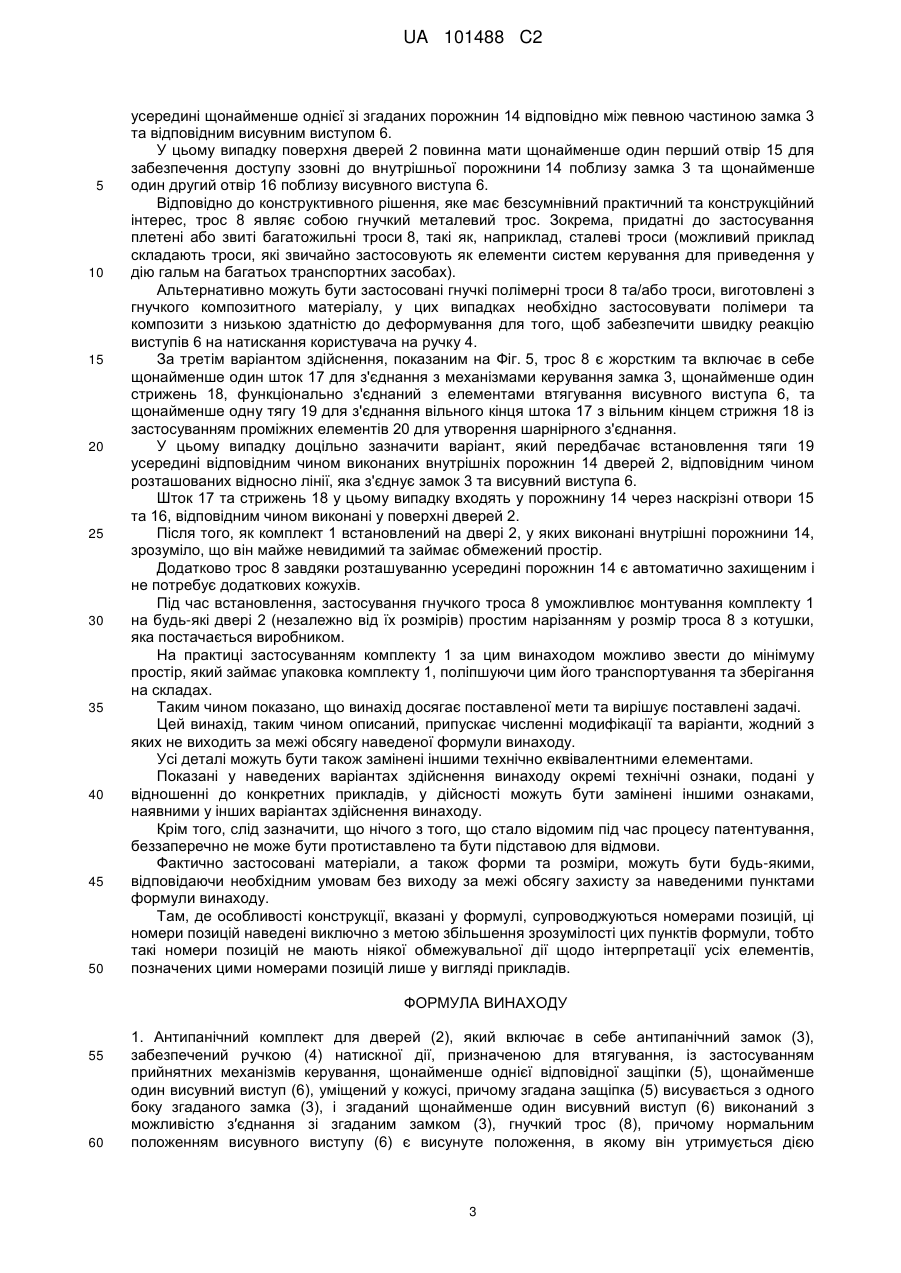

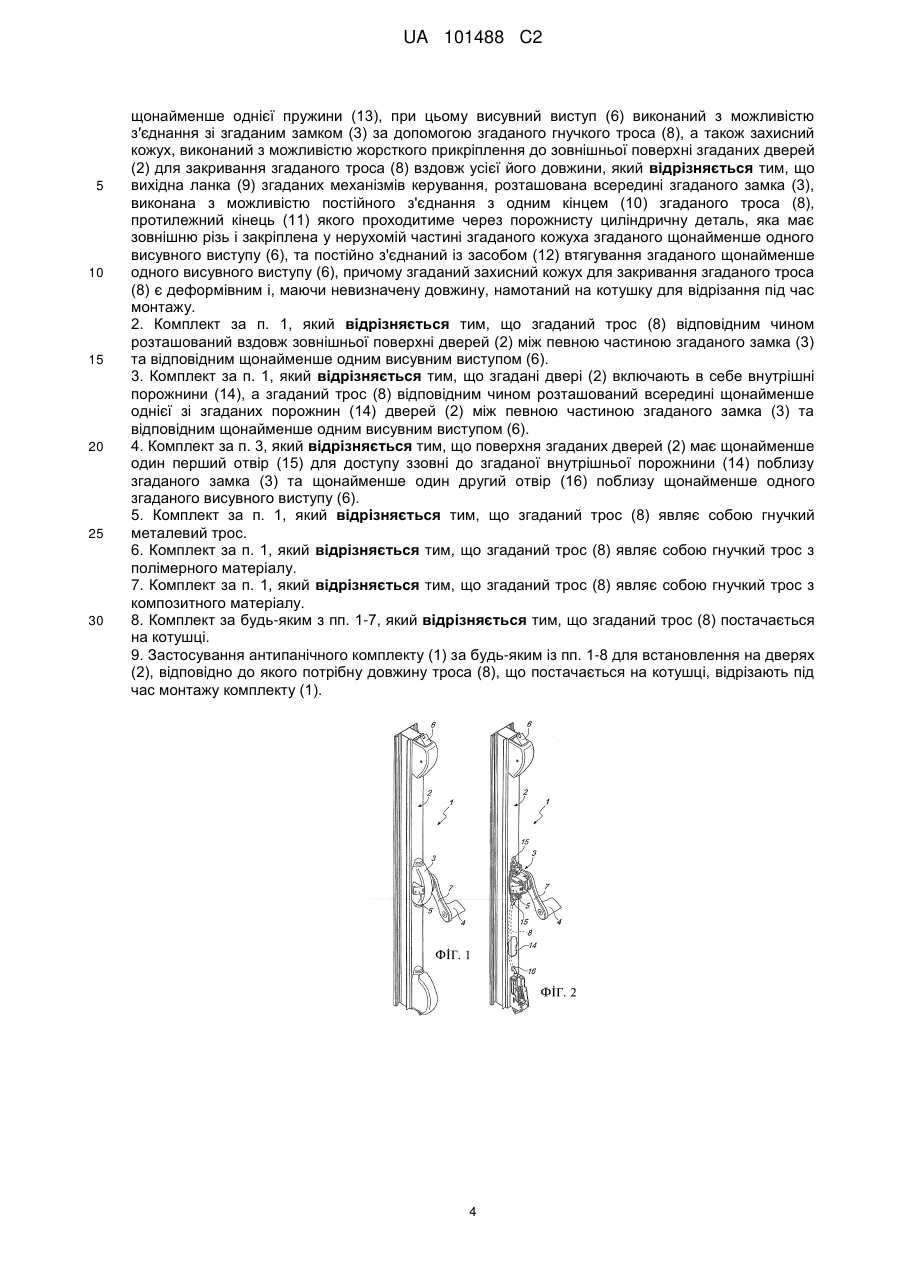

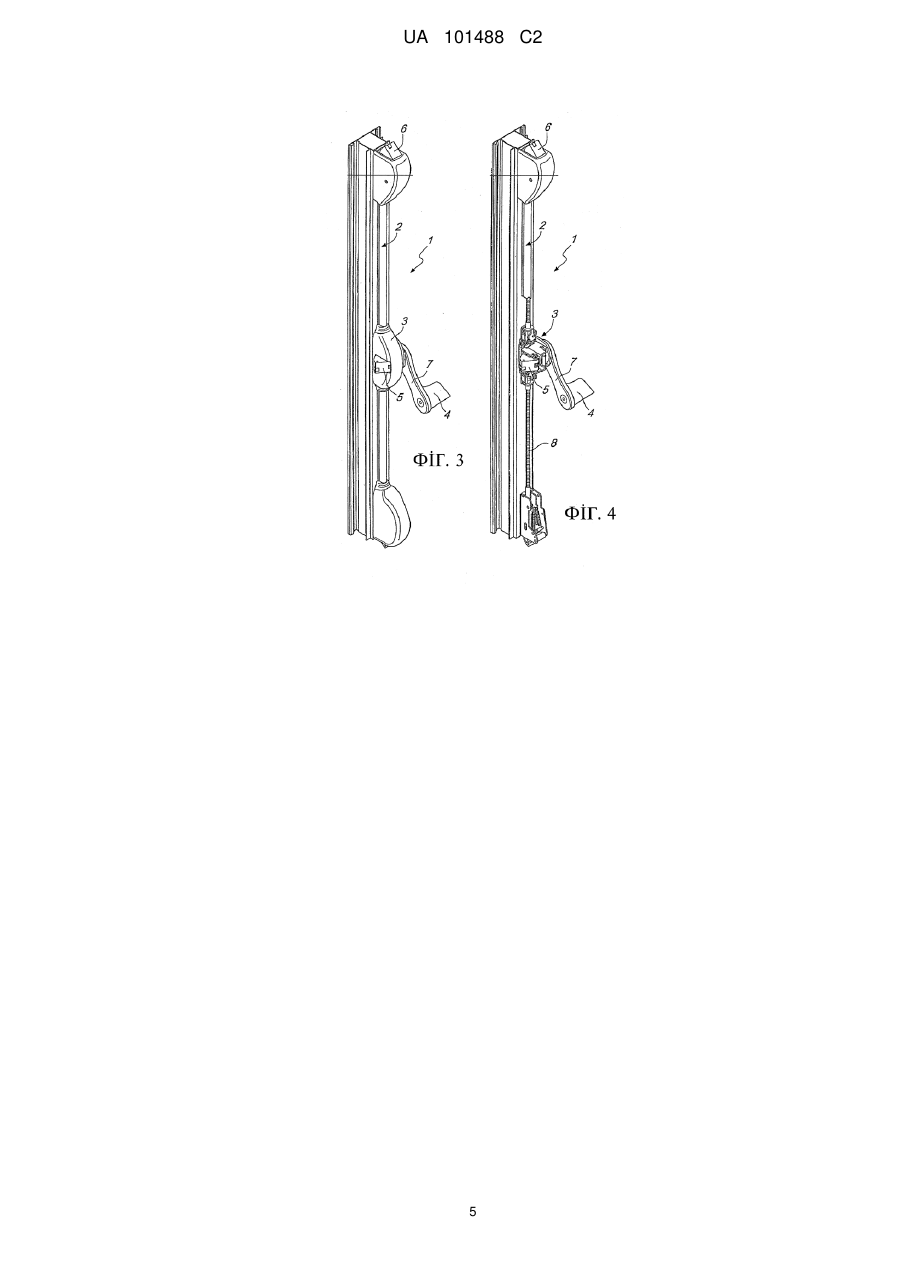

Реферат: Група винаходів належить до засобів швидкого відкривання дверей у критичних ситуаціях. Антипанічний комплект (1) для дверей (2) має антипанічний замок (3) з ручкою (4) натискної дії. Ручка втягує защіпку (5), яка паралельна осьовому напрямку замка (3), і висувний виступ (6). Защіпка (5) висувається з одного боку замка (3), а висувний виступ (6) з'єднаний із замком (3) за допомогою троса 8. Всередині замка (3) розташована вихідна ланка (9) механізмів керування, з'єднана з одним кінцем (10) троса (8). Протилежний кінець (11) троса з'єднаний із засобом (12) втягування висувного виступу (6). Трос (8) знаходиться у гнучкому захисному кожусі, який жорстко кріпиться до дверей. У стані поставки згаданий кожух намотаний на котушку з можливістю відрізання шматків потрібної довжини безпосередньо під час монтажу комплекта. Застосування антипанічного комплекту передбачає відрізання потрібної довжини кожуха, що постачається на котушці, під час його монтажу. Винаходи сприяють компактному розміщенню і спрощенню монтажу згаданого комплекту. UA 101488 C2 (12) UA 101488 C2 UA 101488 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід має відношення до "антипанічного" комплекту для дверей. Рівень техніки Двері із замками антипанічного типу мають (звичайно поперечний) елемент, натискання на який спричинює втягування усіх защіпок та ригельних засувів замка і таким чином спричинює вільне відкривання дверей штовханням. Двері такого типу вимагаються положеннями відповідних нормативних документів в усіх громадських або приватних приміщеннях. Замки антипанічного типу можуть бути встановлені практично на двері будь-якого типу, однак особливий інтерес являють корпуси дверей, виконані з металевих профілів. Двері такого типу на практиці широко застосовують завдяки простоті конструкції та відмінної міцності разом з добрими характеристиками опору до зовнішніх навантажень (як механічних, так і термічних або корозійних). Наприклад, застосуванням профільованих елементів, виготовлених з алюмінію (або полімерних матеріалів) можливо уникнути негативного впливу окиснення, в той час як наявність внутрішніх камер забезпечує добру теплоізоляцію між просторами зсередини та ззовні дверей. З цих міркувань застосування дверей, виготовлених з металевих профілів та блоків із подвійним склінням, є надзвичайно розповсюдженим у громадських місцях. Двері, виготовлені з деревини (або полімерних та/або композитних шаруватих конструкцій), для забезпечення кращої теплоізоляції, також можуть мати порожнисті внутрішні камери для запобігання утворенню перемички для передавання тепла між просторами зсередини та ззовні за рахунок неперервності матеріалу. Антипанічні замки, придатні для встановлення на цьому типі дверей, звичайно мають три точки зчеплення з одвірком: поперечний зубець (защіпка), придатний для зчеплення з відповідною запірною планкою, належним чином розташованої відносно замка, та два висувні виступи, розташовані на верхній та нижній крайках дверей. Замок як такий з'єднаний з двома висувними виступами за допомогою прийнятних систем важелів, розташованих ззовні дверей та звичайно захищених кожухом від контакту з користувачем. Очевидно, що ці системи важелів та відповідні кожухи мають розміри, які близькі до розмірів половини дверей (у їх поздовжньому напрямку). Тому їх упаковка та транспортування на практиці є складними через надмірні габаритні розміри. Простір, який вони займають, також являє собою проблему з точки зору зберігання упаковок із замками. Крім того, очевидно, що необхідність пристосування розмірів систем важелів та особливо кожухів до (поздовжніх) розмірів дверей, на які вони мають бути встановлені, потребують виконання трудомістких та економічно обтяжливих робіт з пристосування, таких як підрізання кожухів та інших елементів, що вимагає виділення частини персоналу, який встановлює пристрій. Розкриття суті винаходу Метою винаходу є створення антипанічного комплекту зі зменшеними розмірами. У межах цієї мети однією із задач цього винаходу є створення антипанічного комплекту для дверей, який може бути легко встановлений та мінімально впливає на вигляд дверей. Іншою задачею цього винаходу є створення антипанічного комплекту для дверей, який може бути упакований та зберігатися на складі зі зменшенням простору, який він займає. Іще однією задачею винаходу є створення антипанічного комплекту для дверей, який має низьку вартість, є відносно простим у використанні та надійним у застосуванні. Ця мета досягається, а вказані та інші задачі, які пояснені далі, вирішуються за допомогою описаного антипанічного комплекту для дверей, який включає в себе антипанічний замок, забезпечений ручкою натискної дії, призначеною для втягування, із застосуванням прийнятних механізмів керування, щонайменше однієї відповідної защіпки, яка є по суті паралельною осьовому напрямку згаданого замка, а також щонайменше один висувний виступ, причому згадана защіпка висувається з одного боку згаданого замка, і згаданий щонайменше один висувний виступ виконаний з можливістю з'єднання зі згаданим замком тросом, причому вихідна ланка згаданих механізмів керування, розташована всередині згаданого замка, виконана з можливістю постійного з'єднання з одним кінцем згаданого троса, протилежний кінець якого може бути постійно з'єднаний із засобом втягування згаданого щонайменше одного висувного виступа. Стислий опис графічних фігур Додатково особливості та переваги цього винаходу будуть краще пояснені у наданому 1 UA 101488 C2 5 10 15 20 25 30 35 40 45 50 55 60 нижче детальному описі варіанта здійснення антипанічного комплекту для дверей з внутрішніми камерами, якому віддається перевага, але який не є виключним, та показаний, як не обмежувальний приклад, на графічних фігурах, у яких: Фіг. 1 являє собою вид у перспективі першого варіанта здійснення антипанічного комплекту за цим винаходом; Фіг. 2 являє собою вид показаного на Фіг. 1 антипанічного комплекту у зборі без кожуха; Фіг. 3 являє собою вид у перспективі другого варіанта здійснення антипанічного комплекту за цим винаходом; Фіг. 4 являє собою вид показаного на Фіг. 3 антипанічного комплекту у зборі без кожуха; Фіг. 5 являє собою вид збоку третього варіанта здійснення антипанічного комплекту за цим винаходом; Фіг. 6 являє собою вид з переду з місцевим розрізом першого вузла антипанічного комплекту за цим винаходом, встановленого на двері; Фіг. 7 являє собою вид збоку з місцевим розрізом вузла, показаного на Фіг. 6; Фіг. 8 являє собою вид з переду з місцевим розрізом другого вузла антипанічного комплекту за цим винаходом, встановленого на двері; Фіг. 9 являє собою вид збоку з місцевим розрізом вузла, показаного на Фіг. 8. Шляхи виконання винаходу На фігурах позицією 1 в цілому позначений антипанічний комплект для дверей 2. Комплект 1 включає в себе антипанічний замок 3, забезпечений ручкою 4 натискної дії, призначеною для втягування, із застосуванням прийнятних механізмів керування, щонайменше однієї відповідної защіпки 5, яка є по суті паралельною осьовому напрямку замка 3, а також щонайменше один висувний виступ 6, який може бути по суті або перпендикулярним, або паралельним до згаданого напрямку. На практиці замок 3, придатний для застосування з комплектом 1, може бути відомого типу, вибраного за бажаними вимогами встановлення. Зокрема, можливо застосування замків 3, у яких ручка 4 виконана у вигляді видовженого елемента, який шарнірно з'єднаний із замком двома важелями 7 (варіант здійснення, показаний на супровідних фігурах), або замків 3, у яких ручка 4 являє собою штангу, жорстко прикріплену до корпуса замка (технічне рішення, не показане на фігурі), а також може здійснювати поступальне пересування відносно згаданого корпуса та може втягуватися досередини під дією натискання ззовні для відкривання. Існують також інші варіанти антипанічних замків 3 відомого типу, й можливість роботи в комплекті 1 за цим винаходом є для них усіх. Защіпка 5 висувається з одного боку замка 3, тоді як щонайменше один висувний виступ 6 виконаний з можливістю з'єднання із замком за допомогою троса 8. Зокрема, може бути два виступи 6, розташовані на двох крайках дверей: перший виступ 6 висувається з верхньої крайки для зчеплення з відповідною запірною планкою, жорстко прикріпленою до рами дверей 2, а другий виступ 6 висувається з нижньої крайки дверей 2 для зчеплення з відповідною запірною планкою, встановленою у відповідному гнізді підлоги. Вихідна ланка 9 механізмів керування розташована всередині замка 3 та постійно з'єднана з одним кінцем 10 троса 8, протилежний кінець 11 якого постійно з'єднаний із засобом 12 втягування щонайменше одного висувного виступа 6. Висувний виступ 6 звичайно перебуває у висунутому положенні в результаті дії щонайменше однієї пружини 13, що забезпечує, за відсутності зовнішніх дій ручкою 4 на відкривання дверей 2, постійне та надійне підтримання закритого стану дверей 2. За першим практичним варіантом здійснення конструкції трос відповідним чином розташований вздовж зовнішньої поверхні дверей 2 між певною частиною замка 3 та відповідним щонайменше одним висувним виступом 6. Перевага застосування комплекту 1 за цим винаходом у цьому першому варіанті здійснення полягає у тому, що трос 8 може бути гнучким, і таким чином простір, який займає упаковка комплекту 1, значно зменшено. Для забезпечення максимальної надійності цього типу конструкції комплект 1 включає в себе захисний кожух, жорстко прикріплений до зовнішньої поверхні дверей 2 для закривання троса 8 вздовж усієї його довжини. У будь-якому варіанті кожухи можуть бути встановлені з послідовним перекриванням множини розташованих поряд секцій, і таким чином простір, що займають кожухи, також може бути обмежений. Також не виключено виготовлення кожухів, які є деформівними і, маючи невизначену довжину, намотані на котушку, для відрізання під час монтажу. Якщо двері 2 включають в себе внутрішні порожнини 14, то трос 8 може бути розташований 2 UA 101488 C2 5 10 15 20 25 30 35 40 45 50 усередині щонайменше однієї зі згаданих порожнин 14 відповідно між певною частиною замка 3 та відповідним висувним виступом 6. У цьому випадку поверхня дверей 2 повинна мати щонайменше один перший отвір 15 для забезпечення доступу ззовні до внутрішньої порожнини 14 поблизу замка 3 та щонайменше один другий отвір 16 поблизу висувного виступа 6. Відповідно до конструктивного рішення, яке має безсумнівний практичний та конструкційний інтерес, трос 8 являє собою гнучкий металевий трос. Зокрема, придатні до застосування плетені або звиті багатожильні троси 8, такі як, наприклад, сталеві троси (можливий приклад складають троси, які звичайно застосовують як елементи систем керування для приведення у дію гальм на багатьох транспортних засобах). Альтернативно можуть бути застосовані гнучкі полімерні троси 8 та/або троси, виготовлені з гнучкого композитного матеріалу, у цих випадках необхідно застосовувати полімери та композити з низькою здатністю до деформування для того, щоб забезпечити швидку реакцію виступів 6 на натискання користувача на ручку 4. За третім варіантом здійснення, показаним на Фіг. 5, трос 8 є жорстким та включає в себе щонайменше один шток 17 для з'єднання з механізмами керування замка 3, щонайменше один стрижень 18, функціонально з'єднаний з елементами втягування висувного виступа 6, та щонайменше одну тягу 19 для з'єднання вільного кінця штока 17 з вільним кінцем стрижня 18 із застосуванням проміжних елементів 20 для утворення шарнірного з'єднання. У цьому випадку доцільно зазначити варіант, який передбачає встановлення тяги 19 усередині відповідним чином виконаних внутрішніх порожнин 14 дверей 2, відповідним чином розташованих відносно лінії, яка з'єднує замок 3 та висувний виступа 6. Шток 17 та стрижень 18 у цьому випадку входять у порожнину 14 через наскрізні отвори 15 та 16, відповідним чином виконані у поверхні дверей 2. Після того, як комплект 1 встановлений на двері 2, у яких виконані внутрішні порожнини 14, зрозуміло, що він майже невидимий та займає обмежений простір. Додатково трос 8 завдяки розташуванню усередині порожнин 14 є автоматично захищеним і не потребує додаткових кожухів. Під час встановлення, застосування гнучкого троса 8 уможливлює монтування комплекту 1 на будь-які двері 2 (незалежно від їх розмірів) простим нарізанням у розмір троса 8 з котушки, яка постачається виробником. На практиці застосуванням комплекту 1 за цим винаходом можливо звести до мінімуму простір, який займає упаковка комплекту 1, поліпшуючи цим його транспортування та зберігання на складах. Таким чином показано, що винахід досягає поставленої мети та вирішує поставлені задачі. Цей винахід, таким чином описаний, припускає численні модифікації та варіанти, жодний з яких не виходить за межі обсягу наведеної формули винаходу. Усі деталі можуть бути також замінені іншими технічно еквівалентними елементами. Показані у наведених варіантах здійснення винаходу окремі технічні ознаки, подані у відношенні до конкретних прикладів, у дійсності можуть бути замінені іншими ознаками, наявними у інших варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що стало відомим під час процесу патентування, беззаперечно не може бути протиставлено та бути підставою для відмови. Фактично застосовані матеріали, а також форми та розміри, можуть бути будь-якими, відповідаючи необхідним умовам без виходу за межі обсягу захисту за наведеними пунктами формули винаходу. Там, де особливості конструкції, вказані у формулі, супроводжуються номерами позицій, ці номери позицій наведені виключно з метою збільшення зрозумілості цих пунктів формули, тобто такі номери позицій не мають ніякої обмежувальної дії щодо інтерпретації усіх елементів, позначених цими номерами позицій лише у вигляді прикладів. ФОРМУЛА ВИНАХОДУ 55 60 1. Антипанічний комплект для дверей (2), який включає в себе антипанічний замок (3), забезпечений ручкою (4) натискної дії, призначеною для втягування, із застосуванням прийнятних механізмів керування, щонайменше однієї відповідної защіпки (5), щонайменше один висувний виступ (6), уміщений у кожусі, причому згадана защіпка (5) висувається з одного боку згаданого замка (3), і згаданий щонайменше один висувний виступ (6) виконаний з можливістю з′єднання зі згаданим замком (3), гнучкий трос (8), причому нормальним положенням висувного виступу (6) є висунуте положення, в якому він утримується дією 3 UA 101488 C2 5 10 15 20 25 30 щонайменше однієї пружини (13), при цьому висувний виступ (6) виконаний з можливістю з′єднання зі згаданим замком (3) за допомогою згаданого гнучкого троса (8), а також захисний кожух, виконаний з можливістю жорсткого прикріплення до зовнішньої поверхні згаданих дверей (2) для закривання згаданого троса (8) вздовж усієї його довжини, який відрізняється тим, що вихідна ланка (9) згаданих механізмів керування, розташована всередині згаданого замка (3), виконана з можливістю постійного з'єднання з одним кінцем (10) згаданого троса (8), протилежний кінець (11) якого проходитиме через порожнисту циліндричну деталь, яка має зовнішню різь і закріплена у нерухомій частині згаданого кожуха згаданого щонайменше одного висувного виступу (6), та постійно з'єднаний із засобом (12) втягування згаданого щонайменше одного висувного виступу (6), причому згаданий захисний кожух для закривання згаданого троса (8) є деформівним і, маючи невизначену довжину, намотаний на котушку для відрізання під час монтажу. 2. Комплект за п. 1, який відрізняється тим, що згаданий трос (8) відповідним чином розташований вздовж зовнішньої поверхні дверей (2) між певною частиною згаданого замка (3) та відповідним щонайменше одним висувним виступом (6). 3. Комплект за п. 1, який відрізняється тим, що згадані двері (2) включають в себе внутрішні порожнини (14), а згаданий трос (8) відповідним чином розташований всередині щонайменше однієї зі згаданих порожнин (14) дверей (2) між певною частиною згаданого замка (3) та відповідним щонайменше одним висувним виступом (6). 4. Комплект за п. 3, який відрізняється тим, що поверхня згаданих дверей (2) має щонайменше один перший отвір (15) для доступу ззовні до згаданої внутрішньої порожнини (14) поблизу згаданого замка (3) та щонайменше один другий отвір (16) поблизу щонайменше одного згаданого висувного виступу (6). 5. Комплект за п. 1, який відрізняється тим, що згаданий трос (8) являє собою гнучкий металевий трос. 6. Комплект за п. 1, який відрізняється тим, що згаданий трос (8) являє собою гнучкий трос з полімерного матеріалу. 7. Комплект за п. 1, який відрізняється тим, що згаданий трос (8) являє собою гнучкий трос з композитного матеріалу. 8. Комплект за будь-яким з пп. 1-7, який відрізняється тим, що згаданий трос (8) постачається на котушці. 9. Застосування антипанічного комплекту (1) за будь-яким із пп. 1-8 для встановлення на дверях (2), відповідно до якого потрібну довжину троса (8), що постачається на котушці, відрізають під час монтажу комплекту (1). 4 UA 101488 C2 5 UA 101488 C2 6 UA 101488 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
