Стабілізатор руху причіпної машини

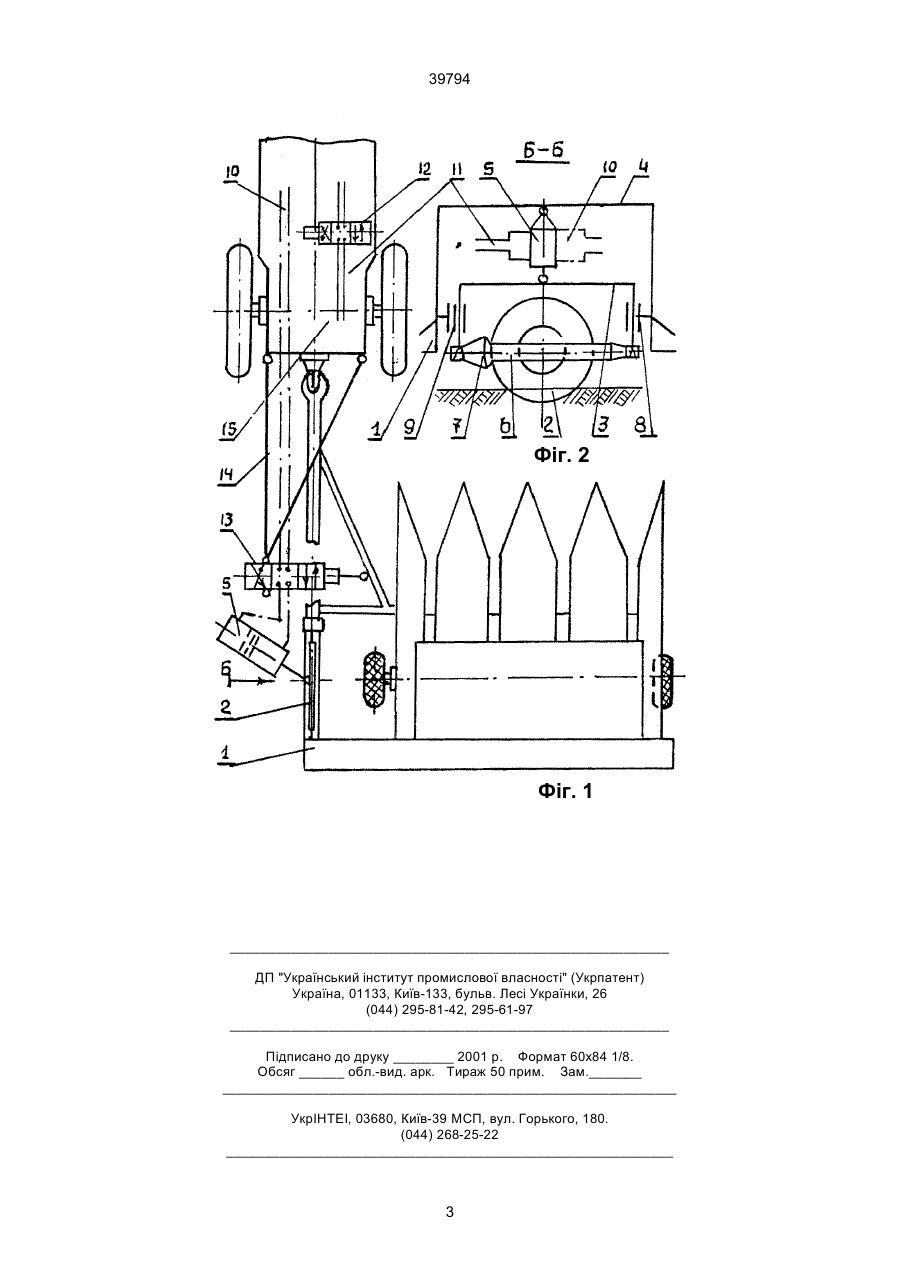

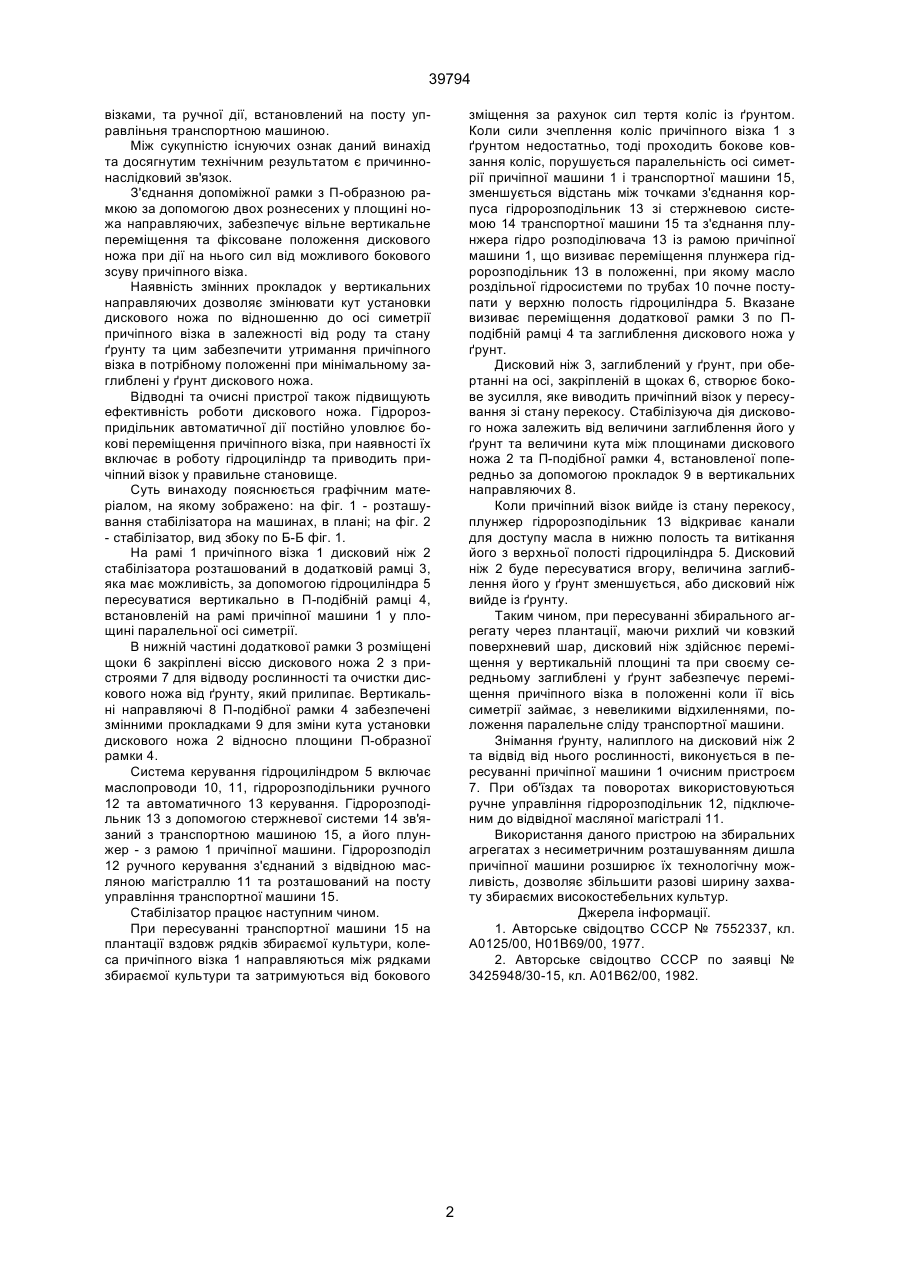

Стабілізатор руху причіпної машини, який має закріплену на рамі причіпної машини П-подібну рамку, розміщений в ній дисковий ніж, гідроциліндр з гідророзподільником, який відрізняється 39794 візками, та ручної дії, встановлений на посту управліньня транспортною машиною. Між сукупністю існуючих ознак даний винахід та досягнутим технічним результатом є причиннонаслідковий зв'язок. З'єднання допоміжної рамки з П-образною рамкою за допомогою двох рознесених у площині ножа направляючих, забезпечує вільне вертикальне переміщення та фіксоване положення дискового ножа при дії на нього сил від можливого бокового зсуву причіпного візка. Наявність змінних прокладок у вертикальних направляючих дозволяє змінювати кут установки дискового ножа по відношенню до осі симетрії причіпного візка в залежності від роду та стану ґрунту та цим забезпечити утримання причіпного візка в потрібному положенні при мінімальному заглиблені у ґрунт дискового ножа. Відводні та очисні пристрої також підвищують ефективність роботи дискового ножа. Гідророзпридільник автоматичної дії постійно уловлює бокові переміщення причіпного візка, при наявності їх включає в роботу гідроциліндр та приводить причіпний візок у правильне становище. Суть винаходу пояснюється графічним матеріалом, на якому зображено: на фіг. 1 - розташування стабілізатора на машинах, в плані; на фіг. 2 - стабілізатор, вид збоку по Б-Б фіг. 1. На рамі 1 причіпного візка 1 дисковий ніж 2 стабілізатора розташований в додатковій рамці 3, яка має можливість, за допомогою гідроциліндра 5 пересуватися вертикально в П-подібній рамці 4, встановленій на рамі причіпної машини 1 у площині паралельної осі симетрії. В нижній частині додаткової рамки 3 розміщені щоки 6 закріплені віссю дискового ножа 2 з пристроями 7 для відводу рослинності та очистки дискового ножа від ґрунту, який прилипає. Вертикальні направляючі 8 П-подібної рамки 4 забезпечені змінними прокладками 9 для зміни кута установки дискового ножа 2 відносно площини П-образної рамки 4. Система керування гідроциліндром 5 включає маслопроводи 10, 11, гідророзподільники ручного 12 та автоматичного 13 керування. Гідророзподільник 13 з допомогою стержневої системи 14 зв'язаний з транспортною машиною 15, а його плунжер - з рамою 1 причіпної машини. Гідророзподіл 12 ручного керування з'єднаний з відвідною масляною магістраллю 11 та розташований на посту управління транспортної машини 15. Стабілізатор працює наступним чином. При пересуванні транспортної машини 15 на плантації вздовж рядків збираємої культури, колеса причіпного візка 1 направляються між рядками збираємої культури та затримуються від бокового зміщення за рахунок сил тертя коліс із ґрунтом. Коли сили зчеплення коліс причіпного візка 1 з ґрунтом недостатньо, тоді проходить бокове ковзання коліс, порушується паралельність осі симетрії причіпної машини 1 і транспортної машини 15, зменшується відстань між точками з'єднання корпуса гідророзподільник 13 зі стержневою системою 14 транспортної машини 15 та з'єднання плунжера гідро розподілювача 13 із рамою причіпної машини 1, що визиває переміщення плунжера гідророзподільник 13 в положенні, при якому масло роздільної гідросистеми по трубах 10 почне поступати у верхню полость гідроциліндра 5. Вказане визиває переміщення додаткової рамки 3 по Пподібній рамці 4 та заглиблення дискового ножа у ґрунт. Дисковий ніж 3, заглиблений у ґрунт, при обертанні на осі, закріпленій в щоках 6, створює бокове зусилля, яке виводить причіпний візок у пересування зі стану перекосу. Стабілізуюча дія дискового ножа залежить від величини заглиблення його у ґрунт та величини кута між площинами дискового ножа 2 та П-подібної рамки 4, встановленої попередньо за допомогою прокладок 9 в вертикальних направляючих 8. Коли причіпний візок вийде із стану перекосу, плунжер гідророзподільник 13 відкриває канали для доступу масла в нижню полость та витікання його з верхньої полості гідроциліндра 5. Дисковий ніж 2 буде пересуватися вгору, величина заглиблення його у ґрунт зменшується, або дисковий ніж вийде із ґрунту. Таким чином, при пересуванні збирального агрегату через плантації, маючи рихлий чи ковзкий поверхневий шар, дисковий ніж здійснює переміщення у вертикальній площині та при своєму середньому заглиблені у ґрунт забезпечує переміщення причіпного візка в положенні коли її вісь симетрії займає, з невеликими відхиленнями, положення паралельне сліду транспортної машини. Знімання ґрунту, налиплого на дисковий ніж 2 та відвід від нього рослинності, виконується в пересуванні причіпної машини 1 очисним пристроєм 7. При об'їздах та поворотах використовуються ручне управління гідророзподільник 12, підключеним до відвідної масляної магістралі 11. Використання даного пристрою на збиральних агрегатах з несиметричним розташуванням дишла причіпної машини розширює їх технологічну можливість, дозволяє збільшити разові ширину захвату збираємих високостебельних культур. Джерела інформації. 1. Авторське свідоцтво СССР № 7552337, кл. А0125/00, Н01В69/00, 1977. 2. Авторське свідоцтво СССР по заявці № 3425948/30-15, кл. А01В62/00, 1982. 2 39794 Фіг. 2 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
