Коток сільськогосподарської машини

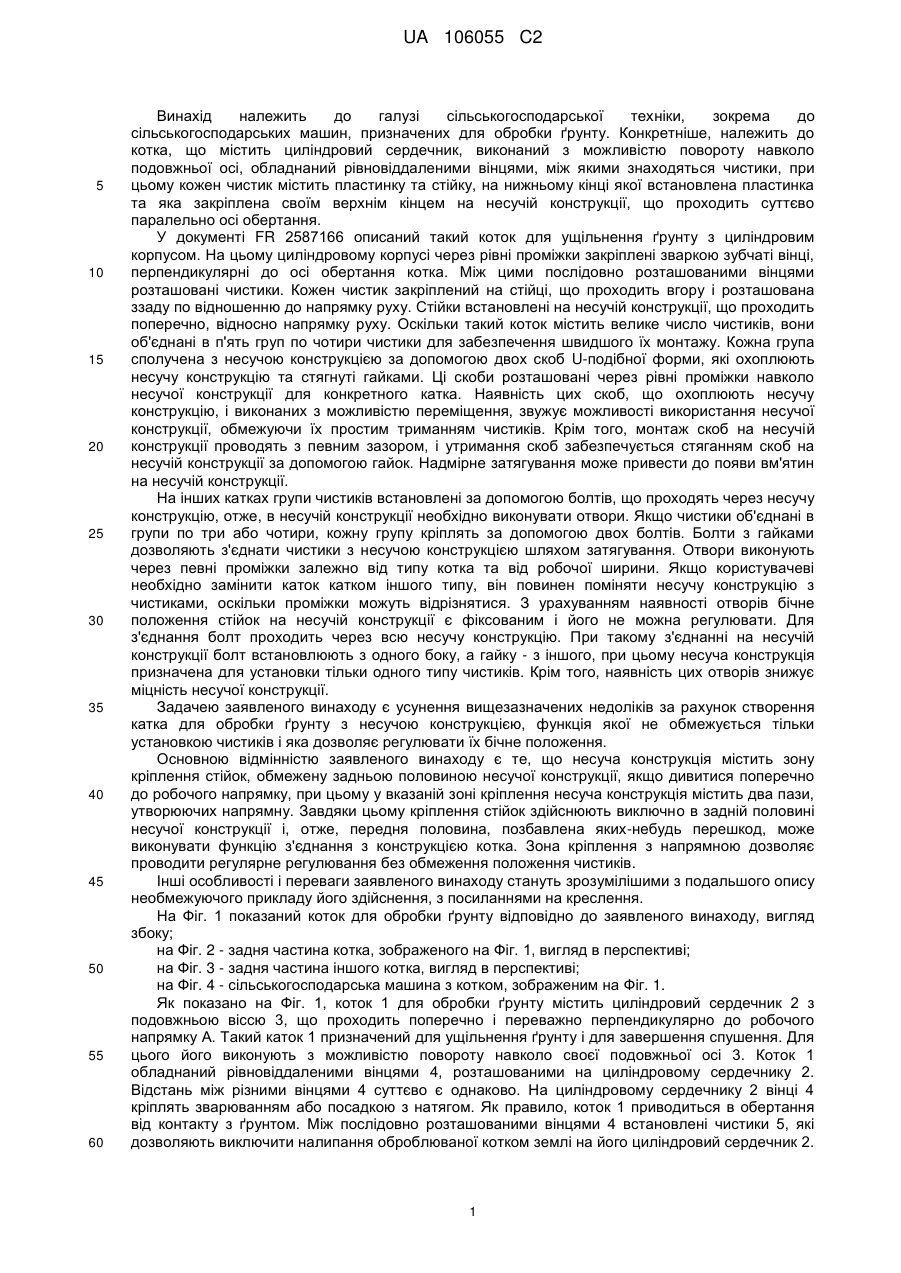

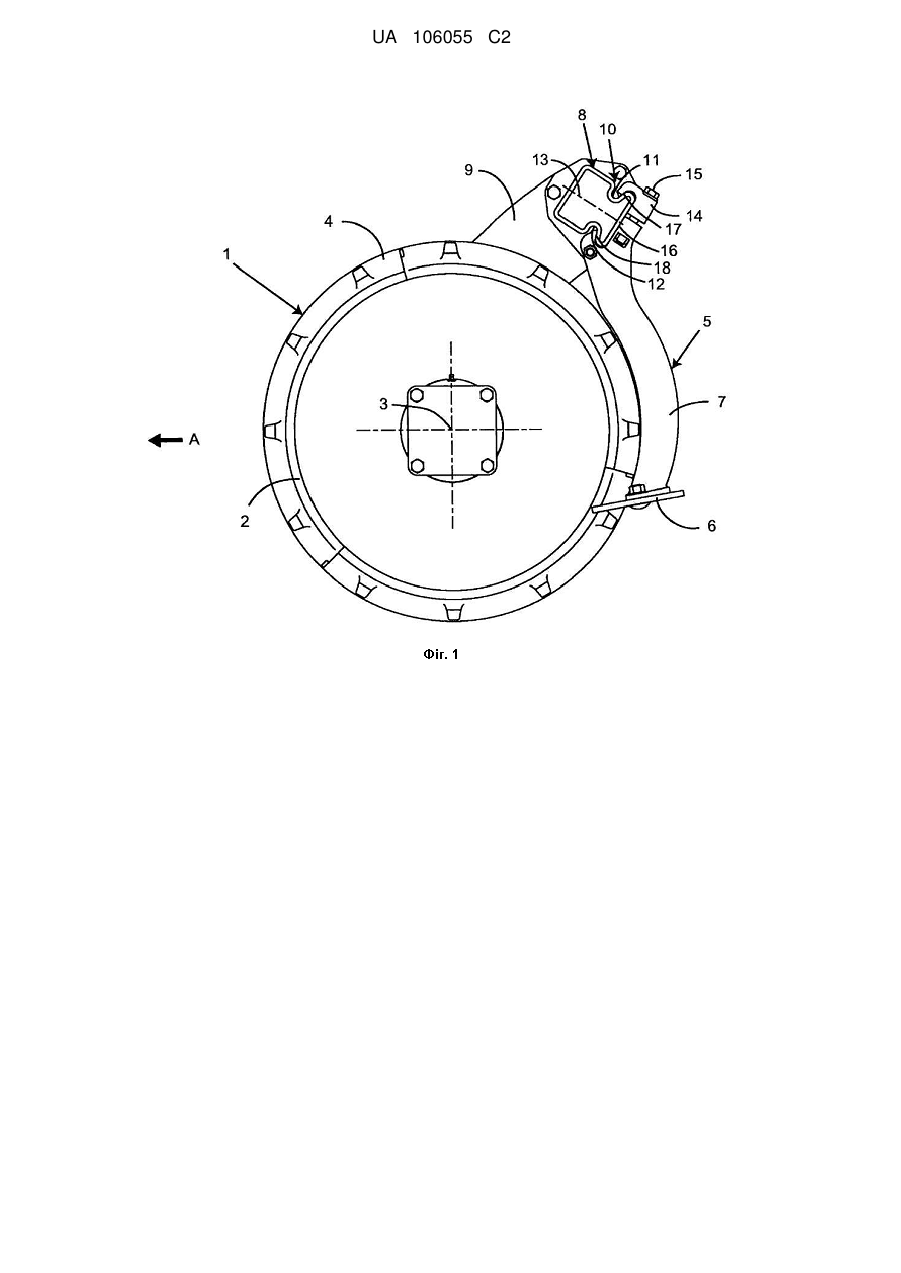

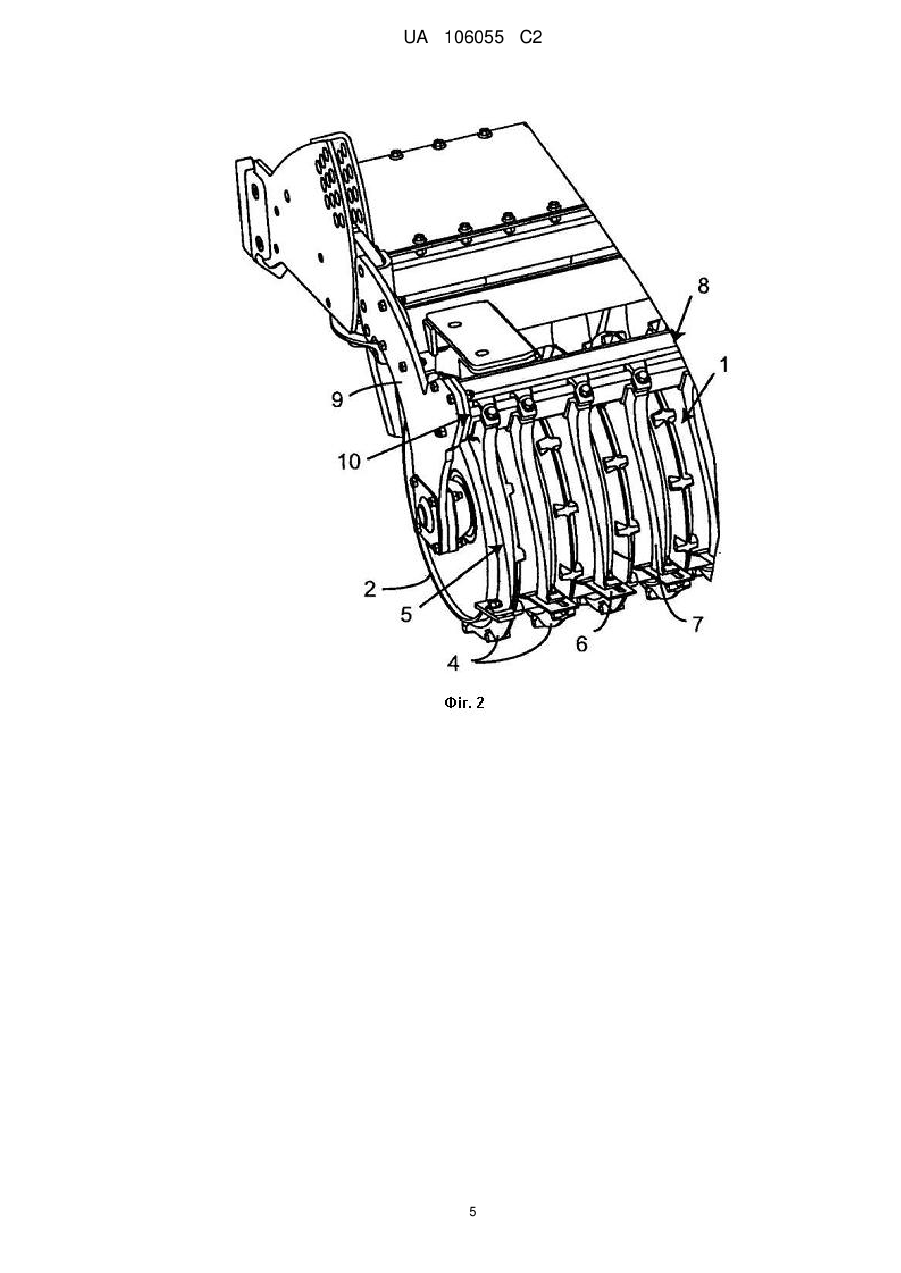

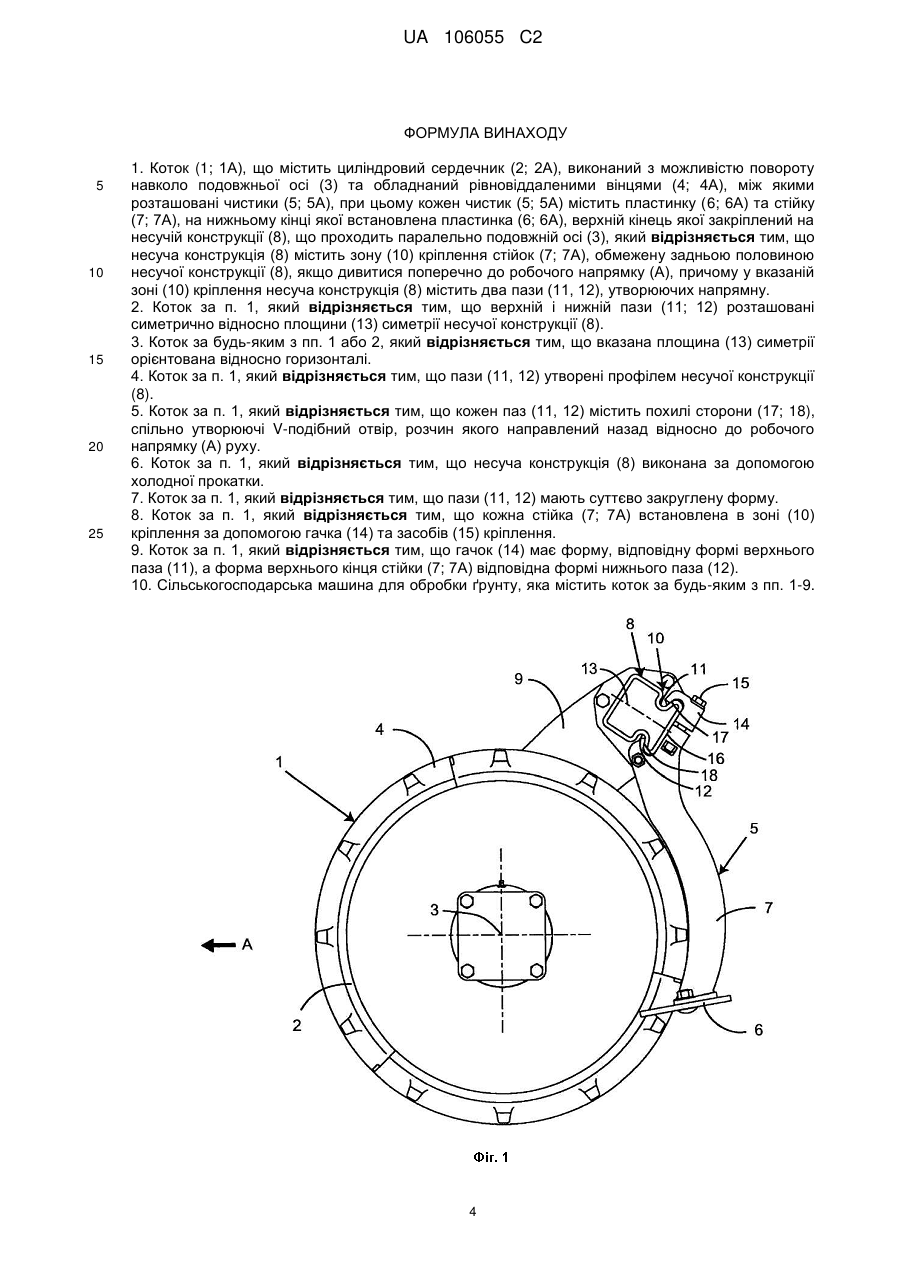

Реферат: Заявлений коток (1; 1А) містить циліндровий сердечник (2; 2А), виконаний з можливістю повороту навколо подовжньої осі (3) та обладнаний рівновіддаленими вінцями (4; 4А), між якими розташовані чистики (5; 5А). Кожен чистик (5; 5А) містить пластинку (6; 6А) та стійку (7; 7А), на нижньому кінці якої встановлена пластинка (6; 6А), верхній кінець якої закріплений на несучій конструкції (8), що проходить паралельно подовжній осі (3). Несуча конструкція (8) містить зону (10) кріплення стійок (7; 7А), обмежену задньою половиною несучої конструкції (8), якщо дивитися поперечно до робочого напрямку (А). У вказаній зоні (10) кріплення несуча конструкція (8) містить два пази (11, 12), утворюючих напрямну. UA 106055 C2 (12) UA 106055 C2 UA 106055 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарської техніки, зокрема до сільськогосподарських машин, призначених для обробки ґрунту. Конкретніше, належить до котка, що містить циліндровий сердечник, виконаний з можливістю повороту навколо подовжньої осі, обладнаний рівновіддаленими вінцями, між якими знаходяться чистики, при цьому кожен чистик містить пластинку та стійку, на нижньому кінці якої встановлена пластинка та яка закріплена своїм верхнім кінцем на несучій конструкції, що проходить суттєво паралельно осі обертання. У документі FR 2587166 описаний такий коток для ущільнення ґрунту з циліндровим корпусом. На цьому циліндровому корпусі через рівні проміжки закріплені зваркою зубчаті вінці, перпендикулярні до осі обертання котка. Між цими послідовно розташованими вінцями розташовані чистики. Кожен чистик закріплений на стійці, що проходить вгору і розташована ззаду по відношенню до напрямку руху. Стійки встановлені на несучій конструкції, що проходить поперечно, відносно напрямку руху. Оскільки такий коток містить велике число чистиків, вони об'єднані в п'ять груп по чотири чистики для забезпечення швидшого їх монтажу. Кожна група сполучена з несучою конструкцією за допомогою двох скоб U-подібної форми, які охоплюють несучу конструкцію та стягнуті гайками. Ці скоби розташовані через рівні проміжки навколо несучої конструкції для конкретного катка. Наявність цих скоб, що охоплюють несучу конструкцію, і виконаних з можливістю переміщення, звужує можливості використання несучої конструкції, обмежуючи їх простим триманням чистиків. Крім того, монтаж скоб на несучій конструкції проводять з певним зазором, і утримання скоб забезпечується стяганням скоб на несучій конструкції за допомогою гайок. Надмірне затягування може привести до появи вм'ятин на несучій конструкції. На інших катках групи чистиків встановлені за допомогою болтів, що проходять через несучу конструкцію, отже, в несучій конструкції необхідно виконувати отвори. Якщо чистики об'єднані в групи по три або чотири, кожну групу кріплять за допомогою двох болтів. Болти з гайками дозволяють з'єднати чистики з несучою конструкцією шляхом затягування. Отвори виконують через певні проміжки залежно від типу котка та від робочої ширини. Якщо користувачеві необхідно замінити каток катком іншого типу, він повинен поміняти несучу конструкцію з чистиками, оскільки проміжки можуть відрізнятися. З урахуванням наявності отворів бічне положення стійок на несучій конструкції є фіксованим і його не можна регулювати. Для з'єднання болт проходить через всю несучу конструкцію. При такому з'єднанні на несучій конструкції болт встановлюють з одного боку, а гайку - з іншого, при цьому несуча конструкція призначена для установки тільки одного типу чистиків. Крім того, наявність цих отворів знижує міцність несучої конструкції. Задачею заявленого винаходу є усунення вищезазначених недоліків за рахунок створення катка для обробки ґрунту з несучою конструкцією, функція якої не обмежується тільки установкою чистиків і яка дозволяє регулювати їх бічне положення. Основною відмінністю заявленого винаходу є те, що несуча конструкція містить зону кріплення стійок, обмежену задньою половиною несучої конструкції, якщо дивитися поперечно до робочого напрямку, при цьому у вказаній зоні кріплення несуча конструкція містить два пази, утворюючих напрямну. Завдяки цьому кріплення стійок здійснюють виключно в задній половині несучої конструкції і, отже, передня половина, позбавлена яких-небудь перешкод, може виконувати функцію з'єднання з конструкцією котка. Зона кріплення з напрямною дозволяє проводити регулярне регулювання без обмеження положення чистиків. Інші особливості і переваги заявленого винаходу стануть зрозумілішими з подальшого опису необмежуючого прикладу його здійснення, з посиланнями на креслення. На Фіг. 1 показаний коток для обробки ґрунту відповідно до заявленого винаходу, вигляд збоку; на Фіг. 2 - задня частина котка, зображеного на Фіг. 1, вигляд в перспективі; на Фіг. 3 - задня частина іншого котка, вигляд в перспективі; на Фіг. 4 - сільськогосподарська машина з котком, зображеним на Фіг. 1. Як показано на Фіг. 1, коток 1 для обробки ґрунту містить циліндровий сердечник 2 з подовжньою віссю 3, що проходить поперечно і переважно перпендикулярно до робочого напрямку А. Такий каток 1 призначений для ущільнення ґрунту і для завершення спушення. Для цього його виконують з можливістю повороту навколо своєї подовжньої осі 3. Коток 1 обладнаний рівновіддаленими вінцями 4, розташованими на циліндровому сердечнику 2. Відстань між різними вінцями 4 суттєво є однаково. На циліндровому сердечнику 2 вінці 4 кріплять зварюванням або посадкою з натягом. Як правило, коток 1 приводиться в обертання від контакту з ґрунтом. Між послідовно розташованими вінцями 4 встановлені чистики 5, які дозволяють виключити налипання оброблюваної котком землі на його циліндровий сердечник 2. 1 UA 106055 C2 5 10 15 20 25 30 35 40 45 50 55 60 Чистик 5 містить пластинку 6, яка майже доходить до циліндрового сердечника 2, і стійку 7, на нижньому кінці якої встановлена пластинка 6 і яка закріплена своїм верхнім кінцем на несучій конструкції 8. Мала сторона пластинки 6 прямокутної форми, яка займає весь проміжок між двома вінцями 4, утворює активну частину пластинки 6. Переважно для забезпечення ефективної роботи положення пластинки 6 відносно циліндрового сердечника 2 повинно бути регульованим. Несуча конструкція 8 проходить суттєво паралельної подовжньої осі 3. На кожному кінці несуча конструкція 8 містить сполучний кронштейн 9, за допомогою якого її встановлюють на циліндровому сердечнику 2. Несуча конструкція 8 містить зону 10 кріплень, призначену для установки стійок 7 і обмежену задньою половиною несучої конструкції 8, якщо дивитися поперечно до напрямку рухи А під час роботи. Завдяки цьому кріплення стійок 7 здійснюють виключно в задній половині несучої конструкції 8, отже, передня половина залишається вільною від будь-якого засобу кріплення. Таким чином, передню половину можна використовувати для інших цілей, і вона може виконувати функцію з'єднання з конструкцією катка 1. Вказана несуча конструкція 8 містить два пази 11, 12, утворюючі напрямну в зоні 10 кріплень. Завдяки цьому регулювання положення стійок 7 можна проводити регулярно і без обмежень. Як показано на Фіг. 1, Несуча конструкція 8 є симетричною. У своїй задній половині, зокрема, в зоні 10 кріплень Несуча конструкція 8 містить верхній паз 11 і нижній паз 12. Ці два пази 11 і 12 розташовані симетрично над та під площиною 13 симетрій, відповідно. Переважно площина 13 симетрій несучої конструкції 8 орієнтована відносно горизонталі, тобто напрямку, суттєво паралельного робочому напрямку А руху, так щоб залишати великий інтервал між вінцями 4 та несучою конструкцією 8 для проходження землі. Кут нахилу складає від 10° до 70°, а переважно - від 30 до 60°. Орієнтація несучої конструкції 8 відносно горизонталі залежить, зокрема, від діаметрів циліндрового сердечника 2 та вінців 4. У альтернативному варіанті площина 13 симетрій є суттєво горизонтальної. Як показано на Фіг. 2, пази 11 і 12 переважно проходять по всій довжині несучої конструкції 8. Згідно з непоказаним альтернативним варіантом виконання пази 11 і 12 можуть проходити тільки на частини довжини несучої конструкції 8. Переважно ці два пази 11 і 12 утворюють напрямну, що забезпечує можливість регулювання положення чистика 5 уздовж напрямної без обмеження. За рахунок наявності напрямної бічне положення кожної стійки 7 чистика 5 може бути встановлено залежно від проміжку між вінцями 4 на циліндровому сердечнику 2. Така адаптація дозволяє використовувати несучу конструкцію 8 відповідно до справжнього винаходу для різних існуючих типів катків, які вимагають очищення циліндрового сердечника 2. На Фіг. 3 показаний коток іншого типу. Циліндровий сердечник 2А цього котка 1А для ущільнення ґрунту містить зуби, розташовані відносно один одного так, щоб утворити вінець 4А з суттєво рівновіддаленими зубами. Зубчаті вінці 4А призначені для приведення в обертання котка. Такий коток 1А, як правило, містить множину зубчатих вінців 4А невеликої ширини. Цей каток 1А містить чистик 5А, адаптований до діаметру циліндрового сердечника 2А, із стійками 7А, розподіленими залежно від положення зубчатих вінців 4А та пластинок 6А відповідної ширини. Коток, показаний на Фіг. 2, швидше призначений для виконання борозенок в ґрунті. Для цього вінці виконані великої товщини. Цей коток містить металеві вінці, виконані у вигляді сполучених один з одним сегментів. Інші катки, що виконують борозенки в ґрунті, містять вінці з гуми. Число та форма чистиків 5, 5А залежно від типу котка міняються так, щоб адаптуватися до цього котка. Форму стійок 7; 7А адаптують до діаметра циліндрового сердечника 2; 2А для забезпечення ефективної роботи пластинок 6; 6А. Ширину пластинок 6; 6А вибирають залежно від ширини поверхні, що очищається, між вінцями 4; 4А. Переважно напрямну виконують в профілі несучої конструкції 8. Несучу конструкцію 8 з двома пазами 11, 12 виконують за допомогою холодної прокатки. Холодна прокатка є безперервним процесом формування, що дозволяє отримувати вироби постійного перерізу з листового прокату у вигляді листів або в рулоні. Лист проходить через ряд послідовних деформацій до отримання необхідних кутів і форми. Завдяки холодному плющенню форму отримують без зміни первинної товщини. Несуча конструкція 8 є профілем замкнутого перетину, виконаним за допомогою зварювання. Напрямна, виконана з листа, є жорсткою і не деформується. Несуча конструкція 8 з подовжніми пазами 11 і 12 дозволяє істотно збільшити свій опір вигину. При такому способі виготовлення забезпечують точність глибини пазів 11 і 12. Переважно пази 11 і 12 мають суттєво закруглену форму. Можлива також й інша форма пазів 11 і 12. 2 UA 106055 C2 5 10 15 20 25 30 35 40 45 50 Кожна стійка 7 встановлена в зоні 10 кріплень за допомогою гачків 14 і засоби 15 кріплень. В результаті кожна стійка 7 утримується на напрямній. Задня сторона 16 несучої конструкції 8 утворює направляючу сторону напрямної. Ця задня сторона 16 сполучає два пази 11 і 12. Таким чином, верхній кінець стійки 7 спирається на цю задню сторону 16 для позиціонування чистика 5 в робочому напрямку А руху. Для кріплення стійки 7 на несучій конструкції 8 верхній кінець стійки 7 заходить також в нижній паз 12, і гачок 14 зачіпляється за верхній паз 11. Гачок 14 спирається також на задню сторону 16. Верхній кінець стійки 7 має форму, адаптовану до форми нижнього паза 12, а форма гачка 14 відповідна формі верхнього паза 11. Гачок 14 розташований напроти верхньої частини стійки 7 і захоплює напрямну в зоні 10 кріплень. Для ефективного стягання кожен паз 11 і 12 містить сторону 17 і 18 з нахилом відносно вертикалі. Таким чином, стійка 7 і гачок 14 містять відповідну похилу сторону. Гачок 14 і стійка 7 стягнуті засобами 15 кріплень. Обидві похилі сторони 17 і 18 утворюють разом V-подібний отвір, розчин якого направлений назад, відносно робочого напрямку А руху. Ці похилі сторони 17 і 18 забезпечують автоматичне регулювання положення чистика 5 по висоті на несучій конструкції 8. Таке кріплення не вимагає виконання отворів в несучій конструкції 8, тому її міцність не знижується. Переважне це стягання дозволяє компенсувати зазор у взаємодоповнюючих формах стійки 7 і/або гачка 14, не порушуючи первинного позиціонування чистика 5 на несучій конструкції 8. В результаті таке кріплення є швидким і довготривалим. Воно дозволяє також регулювати положення чистика 5 уздовж несучої конструкції 8. Завдяки похилим сторонам 17 і 18 під час затягування засобів 15 кріплень створюють комбіноване зусилля стягання, яке складається з суттєво горизонтального та суттєво вертикального зусиль. Горизонтальне зусилля дозволяє блокувати за рахунок тертя стійку 7 на всіх напрямках. Завдяки затягуючому моменту засобів 15 кріплень, чистик 5 виявляється нерухомо закріпленим уздовж несучої конструкції 8. При такому кріпленні фіксація чистика 5 на несучій конструкції 8 є ефективною і надійною протягом довгого терміну. Положення чистика 5 на несучій конструкції 8 можна легко змінити шляхом ослаблення засобів 15 кріплень. Засоби 15 кріплень можуть бути різьбовими, що містять болт та гайку. Гайка втоплена у верхній кінець стійки 7, і переважне гніздо, призначене для установки в ньому гайки, дозволяє заблокувати її обертання. Завдяки наявності напрямної в зоні 10 кріплень, що знаходиться в задній половині несучої конструкції 8, можна виконувати індивідуальне кріплення кожного чистика 5. Для швидшого монтажу та регулювання можна також кріпити чистики групами. В цьому випадку тільки стійки, знаходяться зовні, мають форму, відповідну формі нижнього паза 12. На Фіг. 4 показана сільськогосподарська машина 20 для обробки ґрунту, зокрема для підготовки ґрунту до сівби. Ця машина містить ротаційну борону, що обертається, призначену для підготовки ґрунту до сівби. Для забезпечення свого переміщення машина 20 містить раму 21, обладнану триточковим пристроєм 22 зчеплення з трактором (не показаний). Машина містить корпус 23, що проходить поперечно до напрямку руху А при роботі. На корпусі 23 кріпляться робочі знаряддя 24, встановлені радіально на роторах, виконаних з можливістю обертання навколо відповідної суттєво вертикальної осі. Позаду цієї машини 20 встановлений каток 1 відповідно до справжнього винаходу. Цей каток 1 призначений для контролю глибини роботи знарядь. Коток 1 сполучений з рамою 21 за допомогою штанг 25. Подовжня напрямна містить принаймні один паз з похилою відносно вертикалі ділянкою. Коток відповідно до справжнього винаходу можна встановлювати на різних машинах для обробки ґрунту, наприклад, на роторній фрезі з ведучою горизонтальною віссю. Таким котком можна також обладнати не причіпні машини для обробки ґрунту, такі як лущильники або інші механізми. Сільськогосподарська машина відповідно до справжнього винаходу може бути як не складаною машиною, так і складаною машиною, що складається з принаймні двох частин. Зрозуміло, заявлений винахід не обмежується представленим вище описом та кресленнями. У нього можуть бути внесені різні зміни, зокрема, відносно складу та числа різних елементів або їх заміни технічними еквівалентами, не виходячи за рамки правового захисту, визначені формулою винаходи. 55 3 UA 106055 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 1. Коток (1; 1А), що містить циліндровий сердечник (2; 2А), виконаний з можливістю повороту навколо подовжньої осі (3) та обладнаний рівновіддаленими вінцями (4; 4А), між якими розташовані чистики (5; 5А), при цьому кожен чистик (5; 5А) містить пластинку (6; 6А) та стійку (7; 7А), на нижньому кінці якої встановлена пластинка (6; 6А), верхній кінець якої закріплений на несучій конструкції (8), що проходить паралельно подовжній осі (3), який відрізняється тим, що несуча конструкція (8) містить зону (10) кріплення стійок (7; 7А), обмежену задньою половиною несучої конструкції (8), якщо дивитися поперечно до робочого напрямку (А), причому у вказаній зоні (10) кріплення несуча конструкція (8) містить два пази (11, 12), утворюючих напрямну. 2. Коток за п. 1, який відрізняється тим, що верхній і нижній пази (11; 12) розташовані симетрично відносно площини (13) симетрії несучої конструкції (8). 3. Коток за будь-яким з пп. 1 або 2, який відрізняється тим, що вказана площина (13) симетрії орієнтована відносно горизонталі. 4. Коток за п. 1, який відрізняється тим, що пази (11, 12) утворені профілем несучої конструкції (8). 5. Коток за п. 1, який відрізняється тим, що кожен паз (11, 12) містить похилі сторони (17; 18), спільно утворюючі V-подібний отвір, розчин якого направлений назад відносно до робочого напрямку (А) руху. 6. Коток за п. 1, який відрізняється тим, що несуча конструкція (8) виконана за допомогою холодної прокатки. 7. Коток за п. 1, який відрізняється тим, що пази (11, 12) мають суттєво закруглену форму. 8. Коток за п. 1, який відрізняється тим, що кожна стійка (7; 7А) встановлена в зоні (10) кріплення за допомогою гачка (14) та засобів (15) кріплення. 9. Коток за п. 1, який відрізняється тим, що гачок (14) має форму, відповідну формі верхнього паза (11), а форма верхнього кінця стійки (7; 7А) відповідна формі нижнього паза (12). 10. Сільськогосподарська машина для обробки ґрунту, яка містить коток за будь-яким з пп. 1-9. 4 UA 106055 C2 5 UA 106055 C2 6 UA 106055 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
