Пристрій для складання

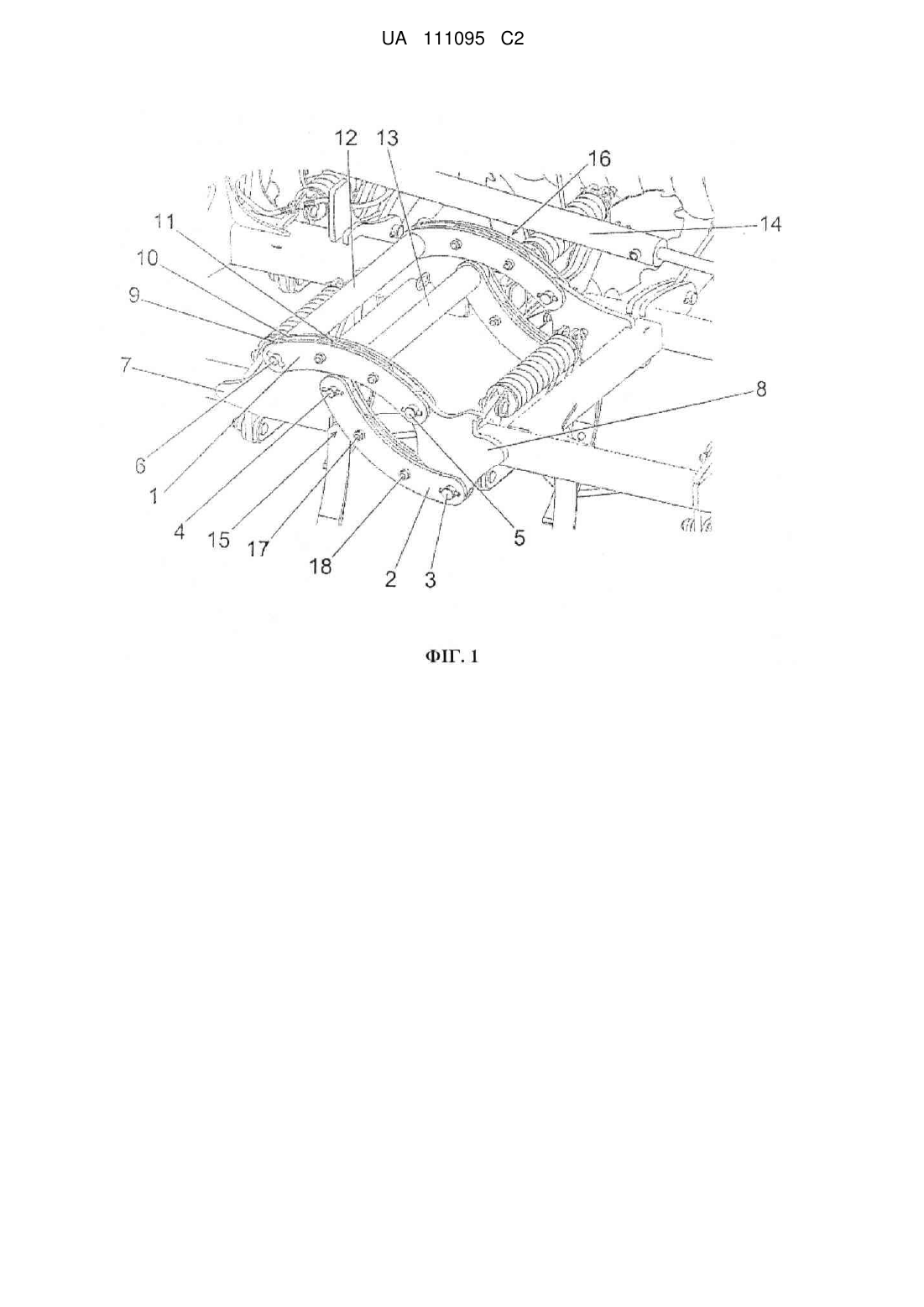

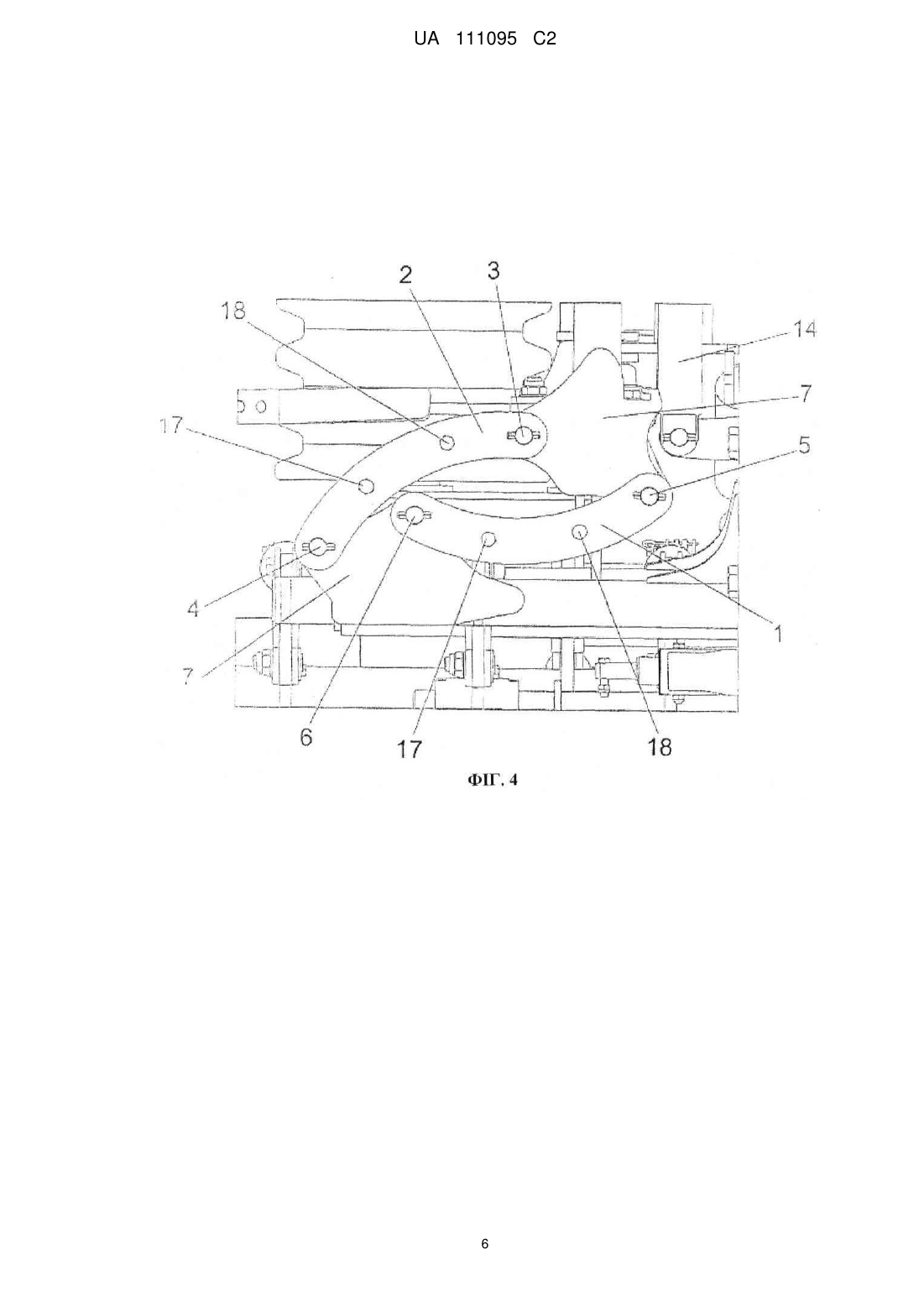

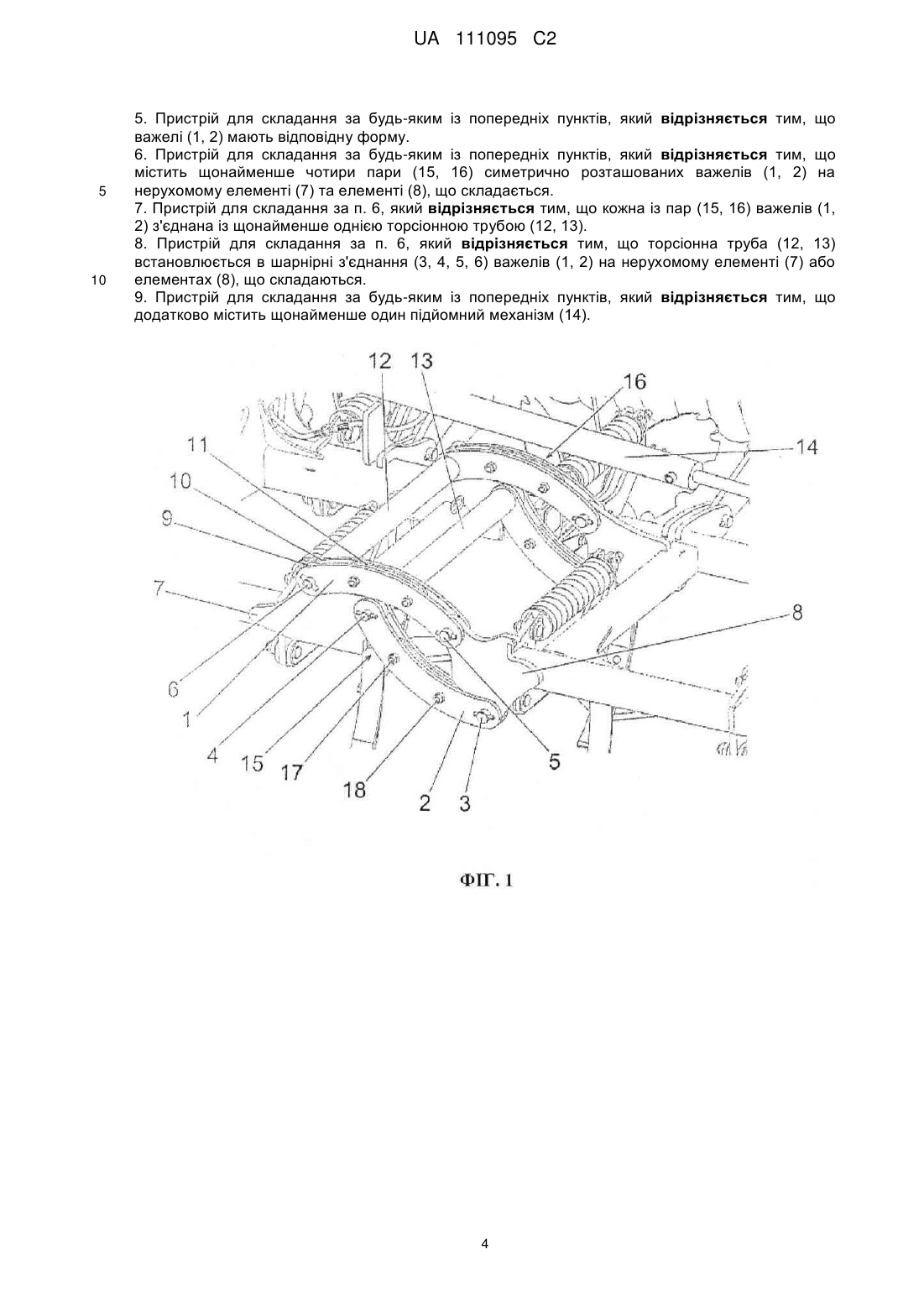

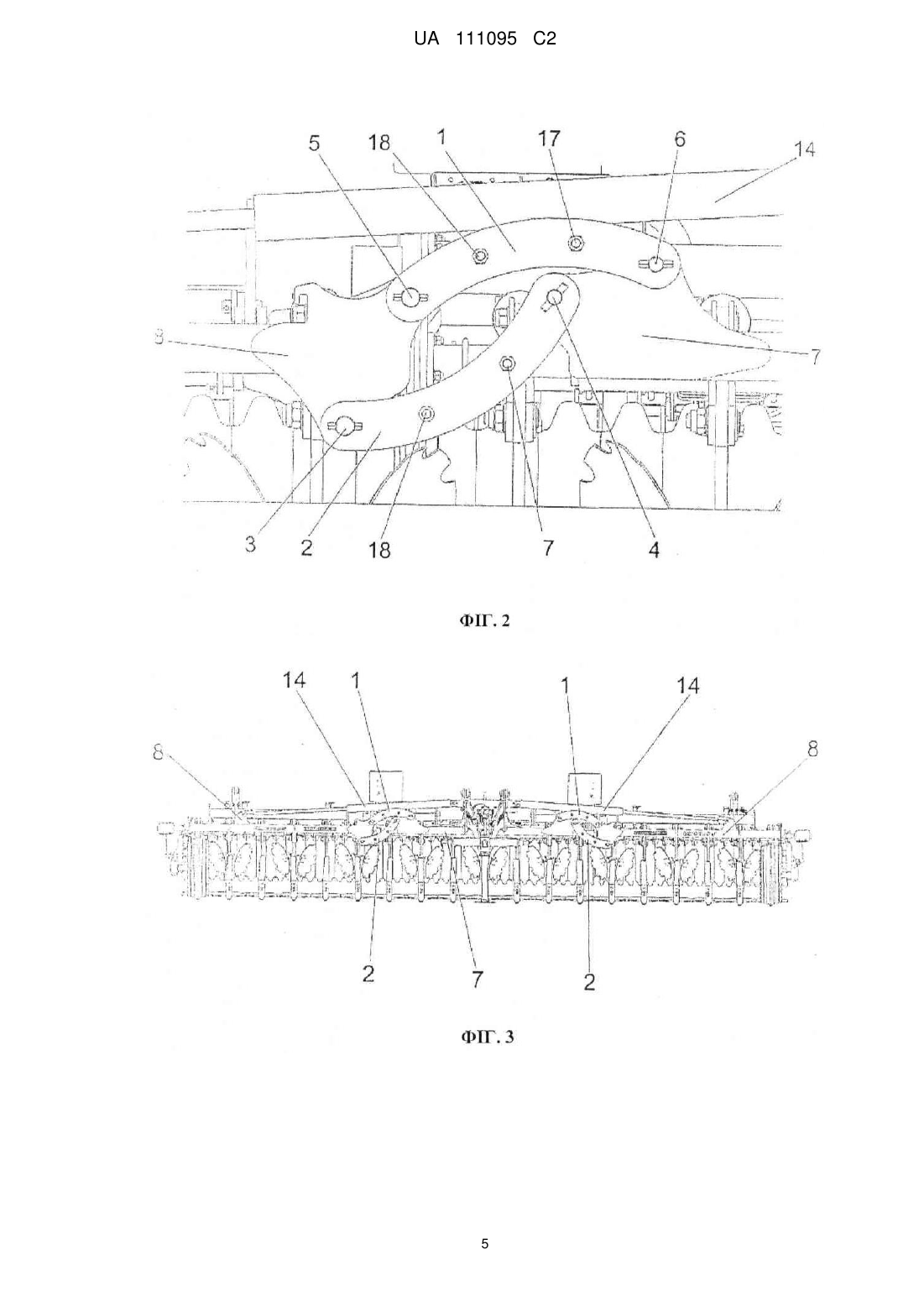

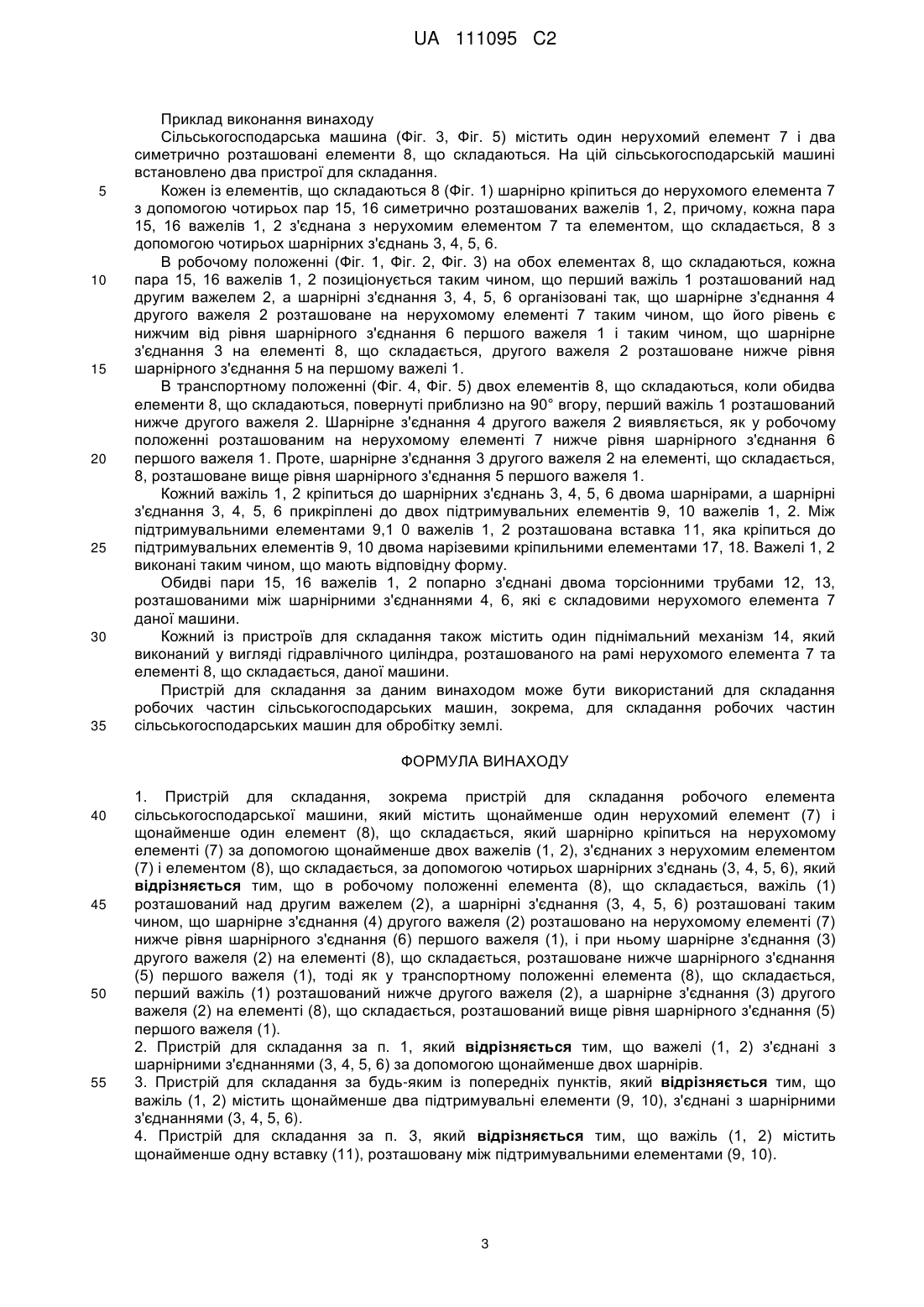

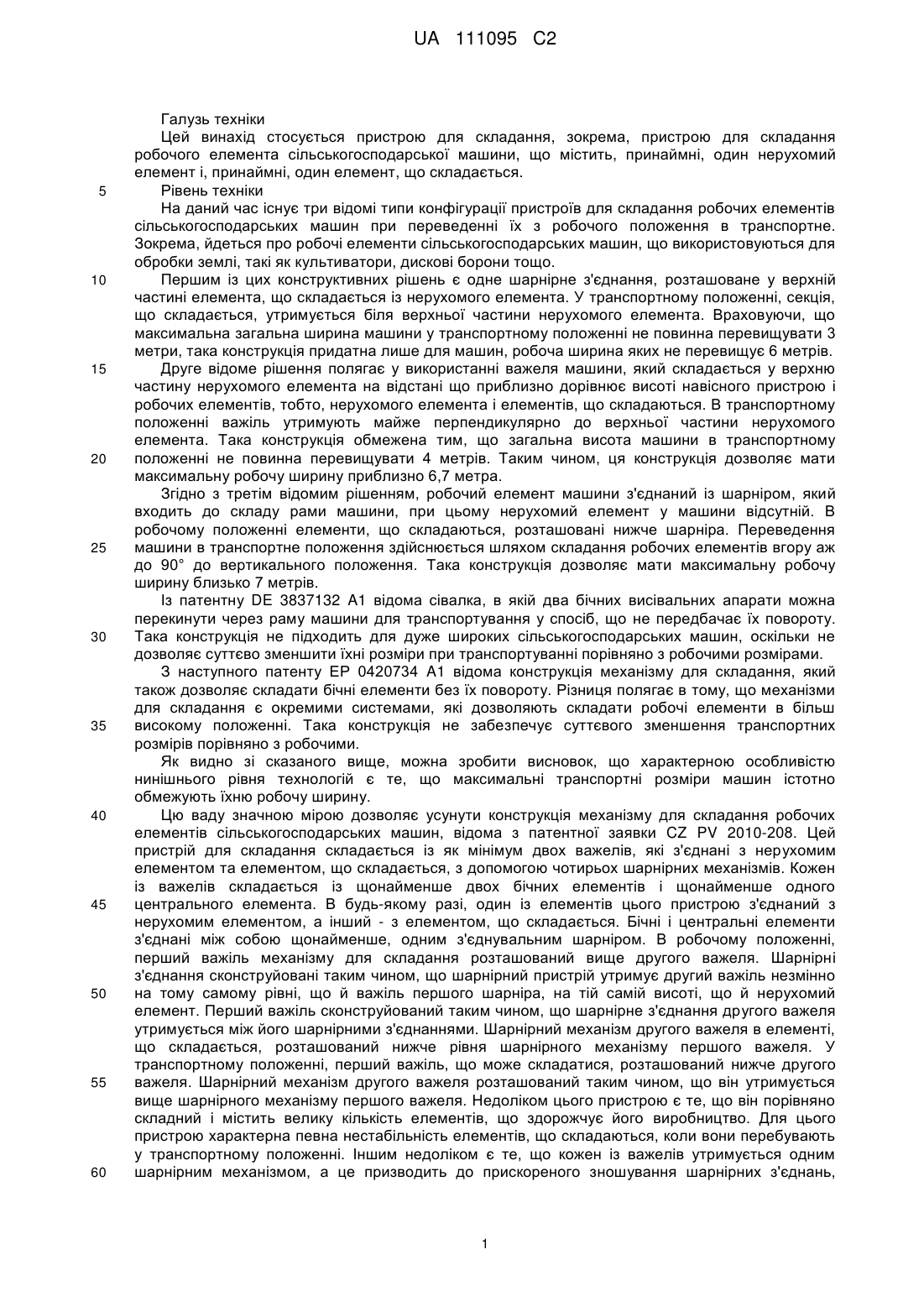

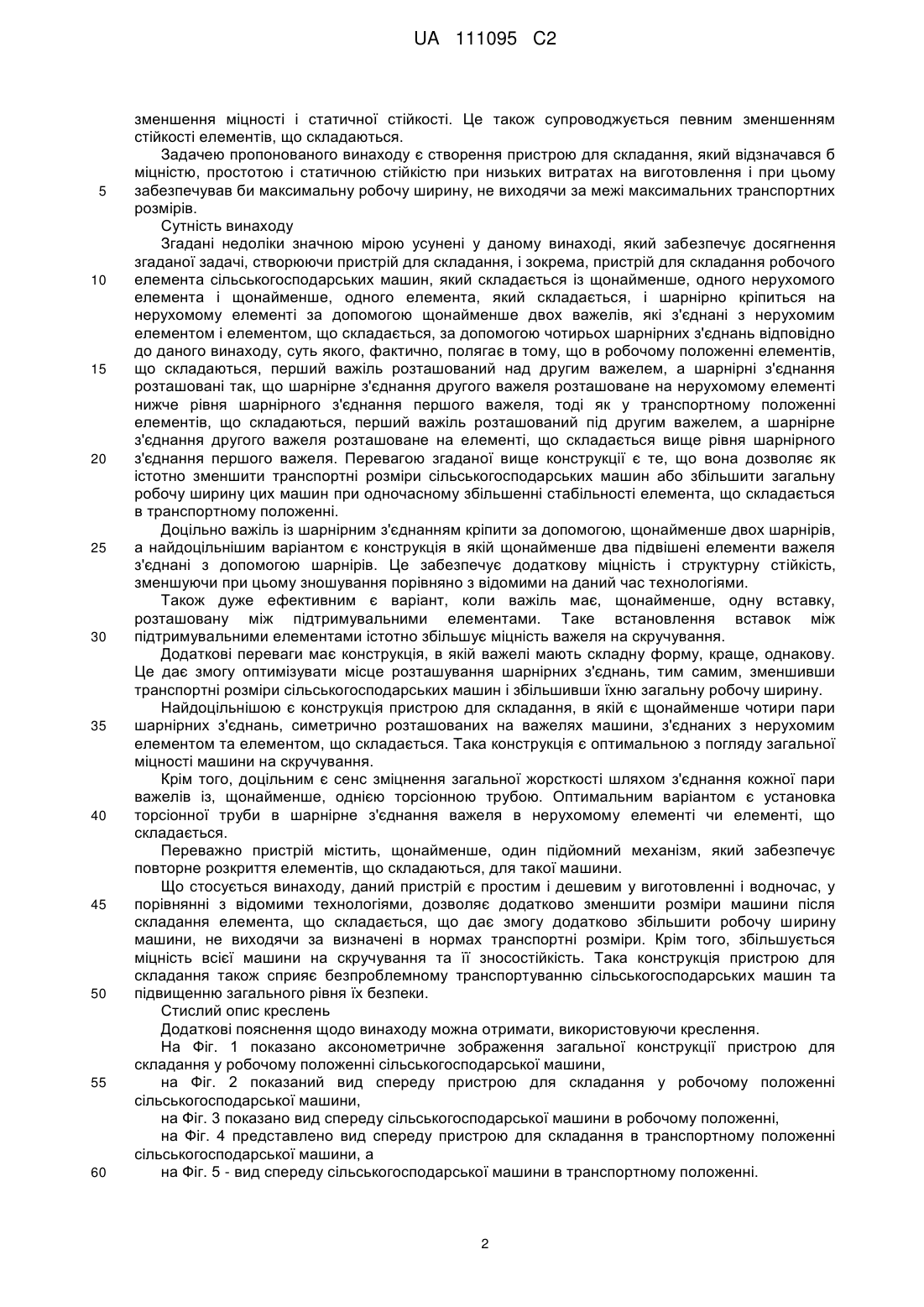

Реферат: Пристрій для складання, зокрема пристрій для складання робочого елемента сільськогосподарської машини, що містить принаймні один нерухомий елемент (7) і принаймні один елемент (8), що складається, яким кріпиться на нерухомому елементі (7) за допомогою двох важелів (1, 2), з'єднаних з нерухомим елементом (7) і елементами (8), що складаються, за допомогою чотирьох шарнірних з'єднань (3, 4, 5, 6) таким чином, що в робочому положенні елементів (8), що складаються, перший важіль (1) розташований над другим важелем (2), а шарнірні з'єднання (3, 4, 5, 6) - розташовані таким чином, що шарнірне з'єднання (4) другого важеля (2) розташоване на нерухомому елементі (7) нижче рівня шарнірного з'єднання (6) першого важеля (1), і при цьому шарнірне з'єднання (3) другого важеля (2) на елементі, що складається (8), розташоване нижче шарнірного з'єднання (5) першого важеля (1), тоді як у транспортному положенні елементи (8), що складаються, першого важеля (1) розташовані нижче другого важеля (2), а шарнірне з'єднання (3) другого важеля (2) розташовується на елементі (8), що складається, вище рівня шарнірною з'єднання (5) першого важеля (1). UA 111095 C2 (12) UA 111095 C2 UA 111095 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Цей винахід стосується пристрою для складання, зокрема, пристрою для складання робочого елемента сільськогосподарської машини, що містить, принаймні, один нерухомий елемент і, принаймні, один елемент, що складається. Рівень техніки На даний час існує три відомі типи конфігурації пристроїв для складання робочих елементів сільськогосподарських машин при переведенні їх з робочого положення в транспортне. Зокрема, йдеться про робочі елементи сільськогосподарських машин, що використовуються для обробки землі, такі як культиватори, дискові борони тощо. Першим із цих конструктивних рішень є одне шарнірне з'єднання, розташоване у верхній частині елемента, що складається із нерухомого елемента. У транспортному положенні, секція, що складається, утримується біля верхньої частини нерухомого елемента. Враховуючи, що максимальна загальна ширина машини у транспортному положенні не повинна перевищувати 3 метри, така конструкція придатна лише для машин, робоча ширина яких не перевищує 6 метрів. Друге відоме рішення полягає у використанні важеля машини, який складається у верхню частину нерухомого елемента на відстані що приблизно дорівнює висоті навісного пристрою і робочих елементів, тобто, нерухомого елемента і елементів, що складаються. В транспортному положенні важіль утримують майже перпендикулярно до верхньої частини нерухомого елемента. Така конструкція обмежена тим, що загальна висота машини в транспортному положенні не повинна перевищувати 4 метрів. Таким чином, ця конструкція дозволяє мати максимальну робочу ширину приблизно 6,7 метра. Згідно з третім відомим рішенням, робочий елемент машини з'єднаний із шарніром, який входить до складу рами машини, при цьому нерухомий елемент у машини відсутній. В робочому положенні елементи, що складаються, розташовані нижче шарніра. Переведення машини в транспортне положення здійснюється шляхом складання робочих елементів вгору аж до 90° до вертикального положення. Така конструкція дозволяє мати максимальну робочу ширину близько 7 метрів. Із патентну DE 3837132 A1 відома сівалка, в якій два бічних висівальних апарати можна перекинути через раму машини для транспортування у спосіб, що не передбачає їх повороту. Така конструкція не підходить для дуже широких сільськогосподарських машин, оскільки не дозволяє суттєво зменшити їхні розміри при транспортуванні порівняно з робочими розмірами. З наступного патенту ЕР 0420734 A1 відома конструкція механізму для складання, який також дозволяє складати бічні елементи без їх повороту. Різниця полягає в тому, що механізми для складання є окремими системами, які дозволяють складати робочі елементи в більш високому положенні. Така конструкція не забезпечує суттєвого зменшення транспортних розмірів порівняно з робочими. Як видно зі сказаного вище, можна зробити висновок, що характерною особливістю нинішнього рівня технологій є те, що максимальні транспортні розміри машин істотно обмежують їхню робочу ширину. Цю ваду значною мірою дозволяє усунути конструкція механізму для складання робочих елементів сільськогосподарських машин, відома з патентної заявки CZ PV 2010-208. Цей пристрій для складання складається із як мінімум двох важелів, які з'єднані з нерухомим елементом та елементом, що складається, з допомогою чотирьох шарнірних механізмів. Кожен із важелів складається із щонайменше двох бічних елементів і щонайменше одного центрального елемента. В будь-якому разі, один із елементів цього пристрою з'єднаний з нерухомим елементом, а інший - з елементом, що складається. Бічні і центральні елементи з'єднані між собою щонайменше, одним з'єднувальним шарніром. В робочому положенні, перший важіль механізму для складання розташований вище другого важеля. Шарнірні з'єднання сконструйовані таким чином, що шарнірний пристрій утримує другий важіль незмінно на тому самому рівні, що й важіль першого шарніра, на тій самій висоті, що й нерухомий елемент. Перший важіль сконструйований таким чином, що шарнірне з'єднання другого важеля утримується між його шарнірними з'єднаннями. Шарнірний механізм другого важеля в елементі, що складається, розташований нижче рівня шарнірного механізму першого важеля. У транспортному положенні, перший важіль, що може складатися, розташований нижче другого важеля. Шарнірний механізм другого важеля розташований таким чином, що він утримується вище шарнірного механізму першого важеля. Недоліком цього пристрою є те, що він порівняно складний і містить велику кількість елементів, що здорожчує його виробництво. Для цього пристрою характерна певна нестабільність елементів, що складаються, коли вони перебувають у транспортному положенні. Іншим недоліком є те, що кожен із важелів утримується одним шарнірним механізмом, а це призводить до прискореного зношування шарнірних з'єднань, 1 UA 111095 C2 5 10 15 20 25 30 35 40 45 50 55 60 зменшення міцності і статичної стійкості. Це також супроводжується певним зменшенням стійкості елементів, що складаються. Задачею пропонованого винаходу є створення пристрою для складання, який відзначався б міцністю, простотою і статичною стійкістю при низьких витратах на виготовлення і при цьому забезпечував би максимальну робочу ширину, не виходячи за межі максимальних транспортних розмірів. Сутність винаходу Згадані недоліки значною мірою усунені у даному винаході, який забезпечує досягнення згаданої задачі, створюючи пристрій для складання, і зокрема, пристрій для складання робочого елемента сільськогосподарських машин, який складається із щонайменше, одного нерухомого елемента і щонайменше, одного елемента, який складається, і шарнірно кріпиться на нерухомому елементі за допомогою щонайменше двох важелів, які з'єднані з нерухомим елементом і елементом, що складається, за допомогою чотирьох шарнірних з'єднань відповідно до даного винаходу, суть якого, фактично, полягає в тому, що в робочому положенні елементів, що складаються, перший важіль розташований над другим важелем, а шарнірні з'єднання розташовані так, що шарнірне з'єднання другого важеля розташоване на нерухомому елементі нижче рівня шарнірного з'єднання першого важеля, тоді як у транспортному положенні елементів, що складаються, перший важіль розташований під другим важелем, а шарнірне з'єднання другого важеля розташоване на елементі, що складається вище рівня шарнірного з'єднання першого важеля. Перевагою згаданої вище конструкції є те, що вона дозволяє як істотно зменшити транспортні розміри сільськогосподарських машин або збільшити загальну робочу ширину цих машин при одночасному збільшенні стабільності елемента, що складається в транспортному положенні. Доцільно важіль із шарнірним з'єднанням кріпити за допомогою, щонайменше двох шарнірів, а найдоцільнішим варіантом є конструкція в якій щонайменше два підвішені елементи важеля з'єднані з допомогою шарнірів. Це забезпечує додаткову міцність і структурну стійкість, зменшуючи при цьому зношування порівняно з відомими на даний час технологіями. Також дуже ефективним є варіант, коли важіль має, щонайменше, одну вставку, розташовану між підтримувальними елементами. Таке встановлення вставок між підтримувальними елементами істотно збільшує міцність важеля на скручування. Додаткові переваги має конструкція, в якій важелі мають складну форму, краще, однакову. Це дає змогу оптимізувати місце розташування шарнірних з'єднань, тим самим, зменшивши транспортні розміри сільськогосподарських машин і збільшивши їхню загальну робочу ширину. Найдоцільнішою є конструкція пристрою для складання, в якій є щонайменше чотири пари шарнірних з'єднань, симетрично розташованих на важелях машини, з'єднаних з нерухомим елементом та елементом, що складається. Така конструкція є оптимальною з погляду загальної міцності машини на скручування. Крім того, доцільним є сенс зміцнення загальної жорсткості шляхом з'єднання кожної пари важелів із, щонайменше, однією торсіонною трубою. Оптимальним варіантом є установка торсіонної труби в шарнірне з'єднання важеля в нерухомому елементі чи елементі, що складається. Переважно пристрій містить, щонайменше, один підйомний механізм, який забезпечує повторне розкриття елементів, що складаються, для такої машини. Що стосується винаходу, даний пристрій є простим і дешевим у виготовленні і водночас, у порівнянні з відомими технологіями, дозволяє додатково зменшити розміри машини після складання елемента, що складається, що дає змогу додатково збільшити робочу ширину машини, не виходячи за визначені в нормах транспортні розміри. Крім того, збільшується міцність всієї машини на скручування та її зносостійкість. Така конструкція пристрою для складання також сприяє безпроблемному транспортуванню сільськогосподарських машин та підвищенню загального рівня їх безпеки. Стислий опис креслень Додаткові пояснення щодо винаходу можна отримати, використовуючи креслення. На Фіг. 1 показано аксонометричне зображення загальної конструкції пристрою для складання у робочому положенні сільськогосподарської машини, на Фіг. 2 показаний вид спереду пристрою для складання у робочому положенні сільськогосподарської машини, на Фіг. 3 показано вид спереду сільськогосподарської машини в робочому положенні, на Фіг. 4 представлено вид спереду пристрою для складання в транспортному положенні сільськогосподарської машини, а на Фіг. 5 - вид спереду сільськогосподарської машини в транспортному положенні. 2 UA 111095 C2 5 10 15 20 25 30 35 Приклад виконання винаходу Сільськогосподарська машина (Фіг. 3, Фіг. 5) містить один нерухомий елемент 7 і два симетрично розташовані елементи 8, що складаються. На цій сільськогосподарській машині встановлено два пристрої для складання. Кожен із елементів, що складаються 8 (Фіг. 1) шарнірно кріпиться до нерухомого елемента 7 з допомогою чотирьох пар 15, 16 симетрично розташованих важелів 1, 2, причому, кожна пара 15, 16 важелів 1, 2 з'єднана з нерухомим елементом 7 та елементом, що складається, 8 з допомогою чотирьох шарнірних з'єднань 3, 4, 5, 6. В робочому положенні (Фіг. 1, Фіг. 2, Фіг. 3) на обох елементах 8, що складаються, кожна пара 15, 16 важелів 1, 2 позиціонується таким чином, що перший важіль 1 розташований над другим важелем 2, а шарнірні з'єднання 3, 4, 5, 6 організовані так, що шарнірне з'єднання 4 другого важеля 2 розташоване на нерухомому елементі 7 таким чином, що його рівень є нижчим від рівня шарнірного з'єднання 6 першого важеля 1 і таким чином, що шарнірне з'єднання 3 на елементі 8, що складається, другого важеля 2 розташоване нижче рівня шарнірного з'єднання 5 на першому важелі 1. В транспортному положенні (Фіг. 4, Фіг. 5) двох елементів 8, що складаються, коли обидва елементи 8, що складаються, повернуті приблизно на 90° вгору, перший важіль 1 розташований нижче другого важеля 2. Шарнірне з'єднання 4 другого важеля 2 виявляється, як у робочому положенні розташованим на нерухомому елементі 7 нижче рівня шарнірного з'єднання 6 першого важеля 1. Проте, шарнірне з'єднання 3 другого важеля 2 на елементі, що складається, 8, розташоване вище рівня шарнірного з'єднання 5 першого важеля 1. Кожний важіль 1, 2 кріпиться до шарнірних з'єднань 3, 4, 5, 6 двома шарнірами, а шарнірні з'єднання 3, 4, 5, 6 прикріплені до двох підтримувальних елементів 9, 10 важелів 1, 2. Між підтримувальними елементами 9,1 0 важелів 1, 2 розташована вставка 11, яка кріпиться до підтримувальних елементів 9, 10 двома нарізевими кріпильними елементами 17, 18. Важелі 1, 2 виконані таким чином, що мають відповідну форму. Обидві пари 15, 16 важелів 1, 2 попарно з'єднані двома торсіонними трубами 12, 13, розташованими між шарнірними з'єднаннями 4, 6, які є складовими нерухомого елемента 7 даної машини. Кожний із пристроїв для складання також містить один піднімальний механізм 14, який виконаний у вигляді гідравлічного циліндра, розташованого на рамі нерухомого елемента 7 та елементі 8, що складається, даної машини. Пристрій для складання за даним винаходом може бути використаний для складання робочих частин сільськогосподарських машин, зокрема, для складання робочих частин сільськогосподарських машин для обробітку землі. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Пристрій для складання, зокрема пристрій для складання робочого елемента сільськогосподарської машини, який містить щонайменше один нерухомий елемент (7) і щонайменше один елемент (8), що складається, який шарнірно кріпиться на нерухомому елементі (7) за допомогою щонайменше двох важелів (1, 2), з'єднаних з нерухомим елементом (7) і елементом (8), що складається, за допомогою чотирьох шарнірних з'єднань (3, 4, 5, 6), який відрізняється тим, що в робочому положенні елемента (8), що складається, важіль (1) розташований над другим важелем (2), а шарнірні з'єднання (3, 4, 5, 6) розташовані таким чином, що шарнірне з'єднання (4) другого важеля (2) розташовано на нерухомому елементі (7) нижче рівня шарнірного з'єднання (6) першого важеля (1), і при ньому шарнірне з'єднання (3) другого важеля (2) на елементі (8), що складається, розташоване нижче шарнірного з'єднання (5) першого важеля (1), тоді як у транспортному положенні елемента (8), що складається, перший важіль (1) розташований нижче другого важеля (2), а шарнірне з'єднання (3) другого важеля (2) на елементі (8), що складається, розташований вище рівня шарнірного з'єднання (5) першого важеля (1). 2. Пристрій для складання за п. 1, який відрізняється тим, що важелі (1, 2) з'єднані з шарнірними з'єднаннями (3, 4, 5, 6) за допомогою щонайменше двох шарнірів. 3. Пристрій для складання за будь-яким із попередніх пунктів, який відрізняється тим, що важіль (1, 2) містить щонайменше два підтримувальні елементи (9, 10), з'єднані з шарнірними з'єднаннями (3, 4, 5, 6). 4. Пристрій для складання за п. 3, який відрізняється тим, що важіль (1, 2) містить щонайменше одну вставку (11), розташовану між підтримувальними елементами (9, 10). 3 UA 111095 C2 5 10 5. Пристрій для складання за будь-яким із попередніх пунктів, який відрізняється тим, що важелі (1, 2) мають відповідну форму. 6. Пристрій для складання за будь-яким із попередніх пунктів, який відрізняється тим, що містить щонайменше чотири пари (15, 16) симетрично розташованих важелів (1, 2) на нерухомому елементі (7) та елементі (8), що складається. 7. Пристрій для складання за п. 6, який відрізняється тим, що кожна із пар (15, 16) важелів (1, 2) з'єднана із щонайменше однією торсіонною трубою (12, 13). 8. Пристрій для складання за п. 6, який відрізняється тим, що торсіонна труба (12, 13) встановлюється в шарнірні з'єднання (3, 4, 5, 6) важелів (1, 2) на нерухомому елементі (7) або елементах (8), що складаються. 9. Пристрій для складання за будь-яким із попередніх пунктів, який відрізняється тим, що додатково містить щонайменше один підйомний механізм (14). 4 UA 111095 C2 5 UA 111095 C2 6 UA 111095 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
