Інфільтраційна система

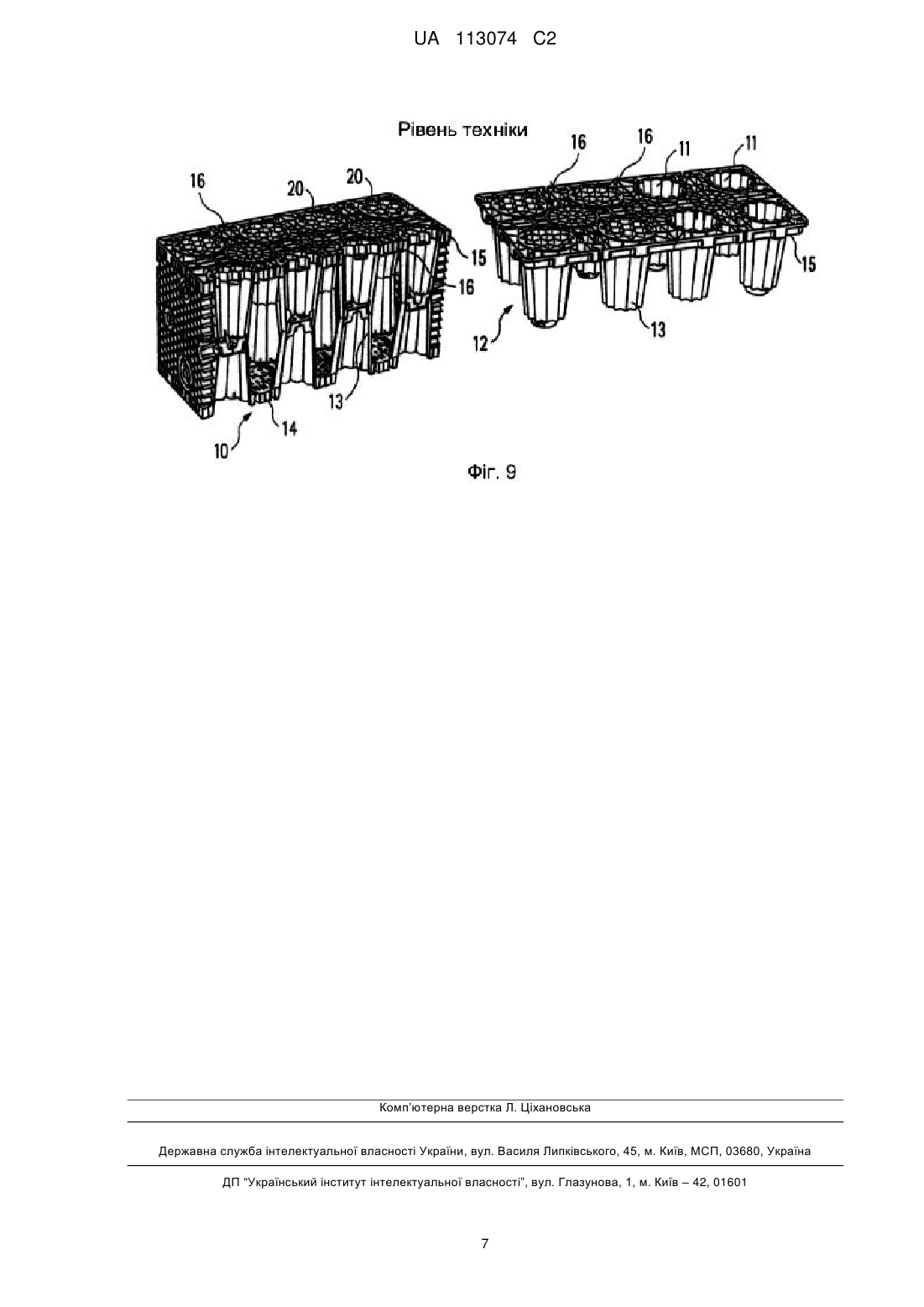

Реферат: Винахід стосується інфільтраційної системи, що містить декілька покривних елементів (20), призначених для перекриття отворів (11) в поверхні (16), перш за все горизонтальній поверхні, інфільтраційного блока (10) і об'єднаних в групи за допомогою з'єднувальних розпірок (30), причому кожний з покривних елементів (20) має крайову ділянку (21), якою покривний елемент (20) опирається на інфільтраційний блок (10), і перекривну ділянку (22), що має ґратчасту або перфоровану структуру з опорними елементами (23), при цьому опорні елементи (23) мають товщину, що зростає по вертикалі від крайової ділянки (21) в напрямку до віддалених від краю ділянок таким чином, що покривний елемент (20) має по суті плоско-опуклий зовнішній контур, причому з'єднувальні розпірки (30) мають гнучкі ділянки (31, 32), які забезпечують можливість еластичного зміщення покривних елементів (20) відносно один одного в горизонтальному напрямку. UA 113074 C2 (12) UA 113074 C2 UA 113074 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до інфільтраційної системи відповідно до обмежувальної частини пункту 1 формули винаходу. Інфільтраційні системи являють собою такі, що закладаються в ґрунт, будівельні конструкції, що приймають поверхневі води і потім відводять їх у ґрунт. З одного боку, подібні будівельні конструкції повинні бути в змозі приймати і відводити. воду при комплектації тільки незначними загородженнями, з іншого боку, вони повинні бути дуже стійкими, щоб мати можливість сприймати також більш значні поверхневі навантаження (наприклад, при проїзді по ним вантажного транспорту). Ці навантаження, з одного боку, діють на інфільтраційну систему у вертикальному напрямку, з іншого боку, цілком можуть проявлятися також як істотні горизонтальні навантаження в тих випадках, коли поруч з монтажним майданчиком проїжджає, наприклад, транспортний засіб, оскільки при цьому в ґрунті (в залежності від складу матеріалу ґрунту) розподіл моментів сил відбувається, в тому числі, також і в горизонтальному напрямку. Інфільтраційний блок вищезгаданого типу відомий з WO 2011/042415 А1. Отвори в площині горизонтальної поверхні інфільтраційного блоку закриваються покривними елементами, що мають на їх ділянці, яка перекривається, ґратчасту структуру комірчастої форми, яка задає опорні елементи. У поздовжньому перерізі по середній лінії (або в бічній проекції) покривний елемент має прямокутний контур. Відомий покривний елемент відносно матеріаломісткий і характеризується тільки обмеженою здатністю до сприйняття навантаження. В основу винаходу покладено завдання вдосконалити інфільтраційну систему таким чином, щоби полегшити процес її монтажу. Ця задача вирішена в інфільтраційній системі, що містить декілька покривних елементів, призначених для перекриття отворів в поверхні, перш за все, горизонтальній поверхні, інфільтраційного блоку і об'єднаних в групи за допомогою з'єднувальних розпірок, причому кожний з покровних елементів має крайову ділянку, якою покровний елемент опирається на інфільтраційний блок, і перекривну ділянку, що має ґратчасту або перфоровану структуру з опорними елементами. Відповідно до винаходу;опорні елементи мають товщину, що зростає по вертикалі від крайової ділянки в напрямку до віддалених від краю ділянок таким чином, що : покривний елемент має по суті плоско-опуклий зовнішній контур, причому з'єднувальні розпірки мають гнучкі, тобто такі, що відносно легко піддаються згину, ділянки, які забезпечують можливість еластичного зміщення покривних елементів відносно один одного в горизонтальному напрямку. Завдяки тому, що декілька покривних елементів об'єднані у групи за допомогою з'єднувальних розпірок (перемичок), досягається спрощення або прискорення процесу складання упорядкованої структури на інфільтраційному блоці, причому одночасно забезпечується її точна орієнтація, у тому числі і у випадку з круглими покривними елементами. Завдяки тому, що з'єднувальні розпірки включають у себе гнучкі ділянки, що дозволяють покривним елементам еластично зміщуватися відносно один одного в горизонтальному напрямку, це ще більше полегшити процес монтажу, особливо у тих випадках, коли (технічними умовами) передбачені певні технологічні допуски. Таким чином, технічний результат, що досягається при здійсненні винаходу, полягає, зокрема, у зменшенні трудозатрат на монтаж системи. Завдяки цьому конструктивному виконанню несподіваним чином забезпечується не тільки підвищена здатність до навантаження при вертикальному силовому впливі (що діє перпендикулярно на покривний елемент), але, крім того, також і істотно підвищена здатність до сприйняття навантаження при дії навантаження в поверхневому напрямку. При цьому одночасно зменшується витрата матеріалу. Необхідно відзначити, що предметом винаходу також є установка покривних елементів в нижній поверхні (або в нижніх отворах) інфільтраційного блоку. Краще, опукла ділянка покривного елемента на його нижньому боці виконана таким чином, що вона виступає в отвір. Завдяки цьому зусилля, що діють на покривний елемент як по вертикалі, так і по горизонталі, перетворюються в тягові зусилля, по відношенню до яких у тому числі і відносно філігранні і виконані за матеріалозберігаючою технологією конструктивні елементи виявляються дуже стійкими. Опорні елементи ґратчастої структури, краще, виконані у вигляді комірчастої структури, перш за все з шестикутними комірками. Завдяки цьому досягається найбільш рівномірне розподілення моментів сил при одночасно великих поперечних перетинах отворів для пропуску потоку води. Краще, опорні елементи мають армуючі елементи на їх нижніх краях. Завдяки тому, що армуючі елементи розташовані в цьому місці, при відносно незначній витраті матеріалу і 1 UA 113074 C2 5 10 15 20 25 30 35 40 45 50 55 60 причому, до того ж, з полегшенням процесу формувань під тиском можна забезпечити додаткове суттєве підвищення здатності до сприйняття навантаження. Краще, опорні елементи з'єднані один з одним по центру покривних елементів і закриваються горизонтальним пластинчастим конструктивним елементом. В результаті досягається найбільш рівномірне розподілення навантаження. Краще, для кріплення покривного елемента в отворі передбачені елементи кріплення. Це має свої переваги, перш за все, відносно транспортування або первинного монтажу покривних елементів. Краще, покривні елемента у вигляді зверху виконані круглими для перекриття круглих отворів. В результаті отримується усереднення здатності до сприйняття навантаження в горизонтальному напрямку. Краще, крайова ділянка для сприйняття зусиль зсуву, що діють в напрямку поверхні, може вставлятися в отвір з геометричним замиканням з інфільтраційним блоком. Отже, при впливі діючого в напрямку поверхні зусилля деформація інфільтраційного блоку і отвору відбувається не раніше, ніж коли покривний елемент сприйме зусилля. В результаті це також призводить до підвищення здатності до сприйняття навантаження пристроєм в цілому. Краще, крайові ділянки можуть вставлятися в отвір із зануренням, в результаті чого також підвищується здатність до навантаження покривного елемента. Далі на основі ілюстрацій наведено більш докладне роз'яснення переважного конструктивного виконання винаходу. При цьому фігури показують: Фіг. 1 вигляд зверху на групу з чотирьох покривних елементів, Фіг. 2 вигляд знизу на компонувальну схему згідно з фіг. 1, Фіг. 3 бічна проекція компонувальної схеми згідно з фіг. 1 і 2, Фіг. 4 укрупнений вигляд фрагмента, показаного на фіг. 2, Фіг. 5 розріз уздовж лінії V-V на фіг. 2, Фіг. 6 розріз уздовж лінії VI-VI на фіг. 2, без деталювання на кресленні, Фіг. 7 вигляд в аксонометрії нижнього боку компонувальної схеми відповідно до фіг. 2, Фіг. 8 вигляд в аксонометрії зверху на компонувальну схему відповідно до фіг. 1, і Фіг. 9 інфільтраційний блок або поверхнева конструктивна одиниця, відомі з рівня техніки. У наведеному далі описі однакові компоненти і компоненти з аналогічним принципом дії позначені одними і тими ж посилальними номерами. Спочатку на основі доданій фіг. 9 наводиться опис інфільтраційного блоку відповідно до рівня техніки. Інфільтраційна система збирається з декількох інфільтраційних блоків 10, що включають в себе відповідно нижню блочну конструкцію 14 і верхню блочну конструкцію 15, яка аналогічним чином компонується відповідно з поверхневих конструктивних одиниць 12. Кожна поверхнева конструктивна одиниця 12 включає в себе дистанційні елементи 13, які виконані таким чином, що верхня блокова конструкція 15 може міцно насаджуватися на нижню блочну конструкцію 14 і монтуватися на ній. Дистанційні елементи 13 є порожнистими і задають отвори 11 у верхніх блокових конструкціях 15 (і в нижніх блокових конструкціях 14), які, принаймні, у випадку з верхніми блоковими конструкціями 15, можуть закриватися покривними елементами 20, так що лежачий зверху ґрунт не провалюється в дистанційні елементи 13. Далі на основі фіг. 1-8 наводиться більш докладний опис покривних елементів 20 згідно з винаходом. Покривні елементи 20 мають крайові ділянки 21, за допомогою яких вони можуть насаджуватися на відповідним чином виконані опорні кромки інфільтраційних блоків 10 так, що їх поверхні по суті проходять з плоским приляганням до поверхні 16 інфільтраційних блоків 10. Крайові ділянки 21 охоплюють перекриваючі ділянки 22, задані опорними елементами 23, які виконані у формі (шестикутних) комірок. Ці опорні елементи 23, як можна судити, перш за все, відповідно до фіг. 3, 5 та 6, товщі або вище на середніх ділянках покривних елементів і зменшуються по товщині або висоті в напрямку до крайових ділянок 21. В результаті, якщо розглядати бічну проекцію або розрізи на фіг. 5 і 6, виходить форма, схожа на плоско-опуклу лінзу, одна поверхня якої плоска, а інша поверхня опукла. Крайові ділянки 21 покривного елемента 20 виконані з деяким уступом донизу так, що після вставки в отвір 11 в інфільтраційному блоці 10 самі крайні кромки покривних елементів 20 знаходяться нижче його поверхні 16. Для фіксації з інфільтраційним блоком 10 використовуються кріпильні елементи 26 (див. фіг. 5), які важливі, перш за все, при транспортуванні і монтажі. Як тільки інфільтраційний блок 10 буде встановлений в ґрунті, фіксація покривних елементів 20 в інфільтраційному блоці 10 більше не потрібна. 2 UA 113074 C2 5 10 15 20 25 30 35 40 45 50 Опорні елементи 23 виконані у вигляді стрічки і на своїх нижніх боках мають армуючі елементи 24, так що їх профілі отримуються відповідно схожими на таврову балку (перевернутий Т-профіль). У центрі ці армуючі елементи 24 сходяться в пластинчастий конструктивний елемент 25, так що між опорними елементами 23 або армуючими елементами 24 досягається надзвичайно міцне з'єднання, яке може передавати розтяжні зусилля. Скомпоновані таким чином покривні елементи 20 проявляють не тільки значну несучу здатність у розрахунку на сприйняття вертикальних зусиль. Крім цього, завдяки плоско-опуклій конструкції також забезпечується дуже висока опірність зусиллям в напрямку поверхні (горизонтальним зусиллям, що діють після установки), оскільки за рахунок "розпірок" і Т-подібного поперечного перерізу попереджається вигин армуючих елементів. Для полегшення вставки покривних елементів 20 в отвір 11 в інфільтраційному блоці 10 декілька покривних елементів 20 (в розглянутому прикладі конструктивного виконання - чотири покривних елементи) з'єднуються один з одним за допомогою з'єднувальних розпірок 30. Таким чином, в отворі 11 всякий раз встановлюються чотири покривних елементи 20 із заданою орієнтацією по відношенню до інфільтраційного блоку 10. Після виготовлення покривних елементів 20 монолітною заготовкою з сполучними розпірками 30 литтям під тиском і після того як матеріал (переважно, поліпропілен) набуває відносної жорсткості для досягнення достатньої міцності, з'єднувальні розпірки 30 компонуються таким чином, що забезпечується зміщення покривних елементів 20 один з одним в горизонтальному напрямку. Це досягається за рахунок того, що з'єднувальні розпірки 30 задають внутрішню раму 31, яка через розпірні ділянки 33 з'єднується, відповідно, з покривними елементами 20. Крім того, покривні елементи 20 з'єднуються один з одним за допомогою дугових розпірок 32, які, в свою чергу, за допомогою розпірних ділянок 33 з'єднуються з внутрішньою рамою 31. У такому випадку, якщо розташований зліва на фіг. 8 покривний елемент 20 повинен зсунутися в бік розташованого праворуч покривного елемента 20, то внутрішня рама 31 забезпечує для цього вибір відносно довгої траєкторії вигину. Дугові розпірки 32, які з'єднують розташований зліва (на фіг. 8) покривний елемент 20 з розташованим зверху чи знизу покривним елементом 20, завдяки своїй представленій на ілюстраціях дугоподібній формі, рівним чином можуть відносно легко деформуватися, незважаючи на високу жорсткість матеріалу, так що, з одного боку, забезпечується достатня міцність, а з іншого боку - також достатня еластичність сполучних розпірок 30 для вирівнювання відхилень по допускам. ПЕРЕЛІК ПОСИЛАЛЬНИХ ПОЗНАЧЕНЬ 10 інфільтраційний блок 11 отвір 12 поверхнева конструктивна одиниця 13 дистанційний елемент 14 нижня блокова конструкція 15 верхня блокова конструкція 16 поверхня 20 покривний елемент 21 крайова ділянка 22 перекривна ділянка 23 опорний елемент 24 армуючий елемент 25 пластинчастий конструктивний елемент : 26 кріпильний елемент 30 з'єднувальні розпірки 31 внутрішня рама 32 дугова розпірка 33 розпірна ділянка ФОРМУЛА ВИНАХОДУ 55 60 1. Інфільтраційна система, що містить декілька покривних елементів (20), призначених для перекриття отворів (11) в поверхні (16), перш за все горизонтальній поверхні, інфільтраційного блока (10) і об'єднаних в групи за допомогою з'єднувальних розпірок (30), причому кожний з покривних елементів (20) має крайову ділянку (21), якою покривний елемент (20) опирається на інфільтраційний блок (10), і перекривну ділянку (22), що має ґратчасту або перфоровану структуру з опорними елементами (23), яка відрізняється тим, що опорні елементи (23) мають товщину, що зростає по вертикалі від крайової ділянки (21) в напрямку до віддалених від краю 3 UA 113074 C2 5 10 15 20 25 ділянок таким чином, що покривний елемент (20) має по суті плоско-опуклий зовнішній контур, причому з'єднувальні розпірки (30) мають гнучкі ділянки (31, 32), які забезпечують можливість еластичного зміщення покривних елементів (20) відносно один одного в горизонтальному напрямку. 2. Інфільтраційна система за п. 1, яка відрізняється тим, що опукла ділянка покривного елемента (20) на його нижньому боці виконана таким чином, що вона виступає в отвір (11). 3. Інфільтраційна система за одним з попередніх пунктів, яка відрізняється тим, що опорні елементи (23) ґратчастої структури виконані у вигляді комірчастої структури, перш за все з шестикутними комірками. 4. Інфільтраційна система за п. 1, яка відрізняється тим, що опорні елементи (23) мають на їх нижніх краях армуючі елементи (24), насамперед, таким чином, що утворюються Т-подібні поперечні перерізи. 5. Інфільтраційна система за п. 1, яка відрізняється тим, що опорні елементи (23) з'єднані один з одним в центрі покривного елемента (20) і закриті горизонтальним пластинчастим конструктивним елементом (25). 6. Інфільтраційна система за п. 1, яка відрізняється тим, що для кріплення покривного елемента (20) в отворі (11) передбачені елементи кріплення (26). 7. Інфільтраційна система за п. 1, яка відрізняється тим, що покривний елемент (20) на вигляді зверху виконаний круглим для перекриття круглого отвору (11). 8. Інфільтраційна система за п. 1, яка відрізняється тим, що крайова ділянка (21) для сприйняття діючих в напрямку поверхні (16) зусиль зсуву виконана з можливістю вставки в отвір (11) з геометричним замиканням з інфільтраційним блоком. 9. Інфільтраційна система за п. 1, яка відрізняється тим, що крайова ділянка (21) виконана з можливістю вставки в отвір (11) із заглибленням. 10. Інфільтраційна система за п. 1, яка відрізняється тим, що покривний елемент виготовлений литтям під тиском з полімерного матеріалу, краще з поліпропілену. 4 UA 113074 C2 5 UA 113074 C2 6 UA 113074 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
