Синтетична еластомерна пробка з індикацією відкривання і спосіб її виготовлення

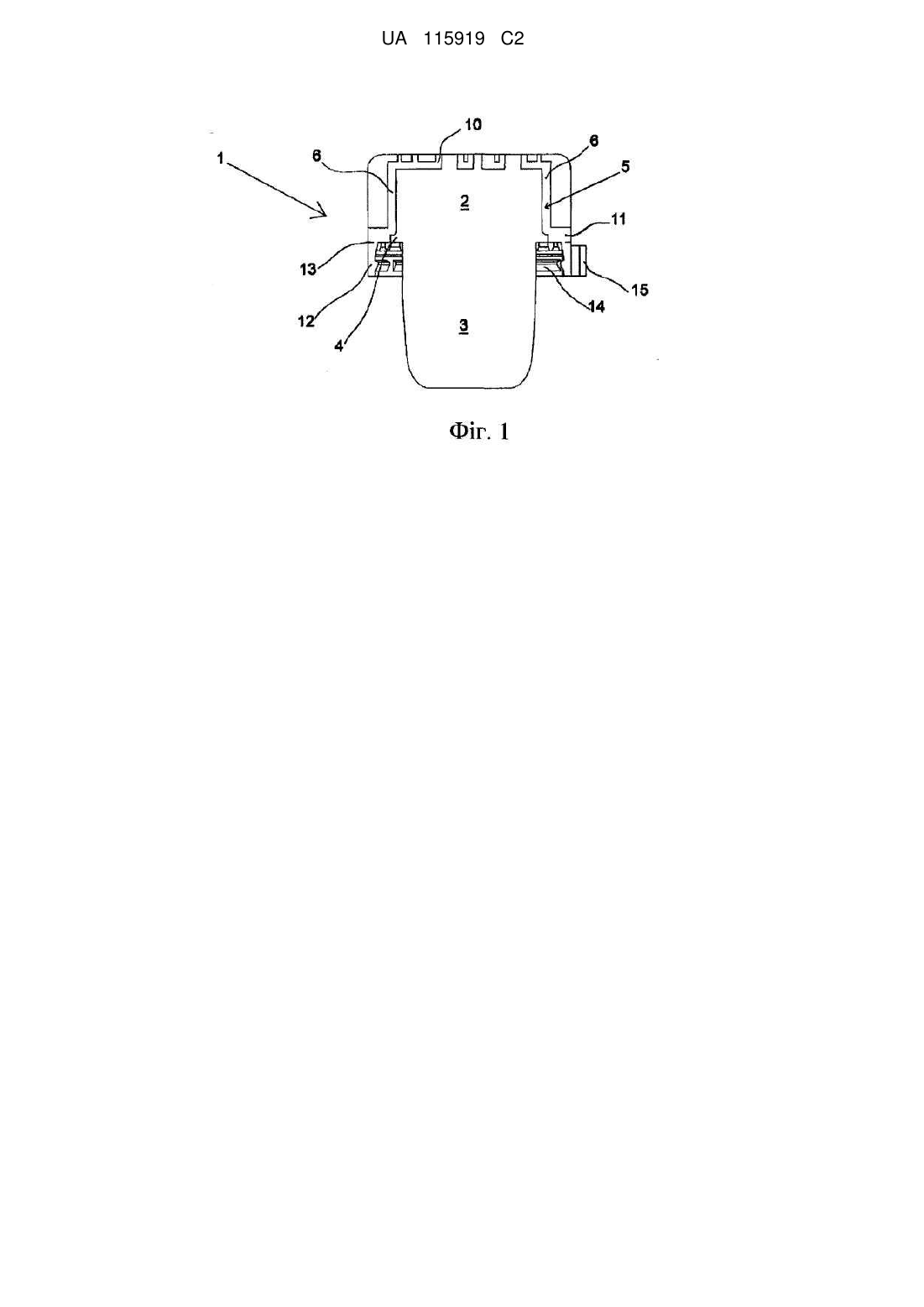

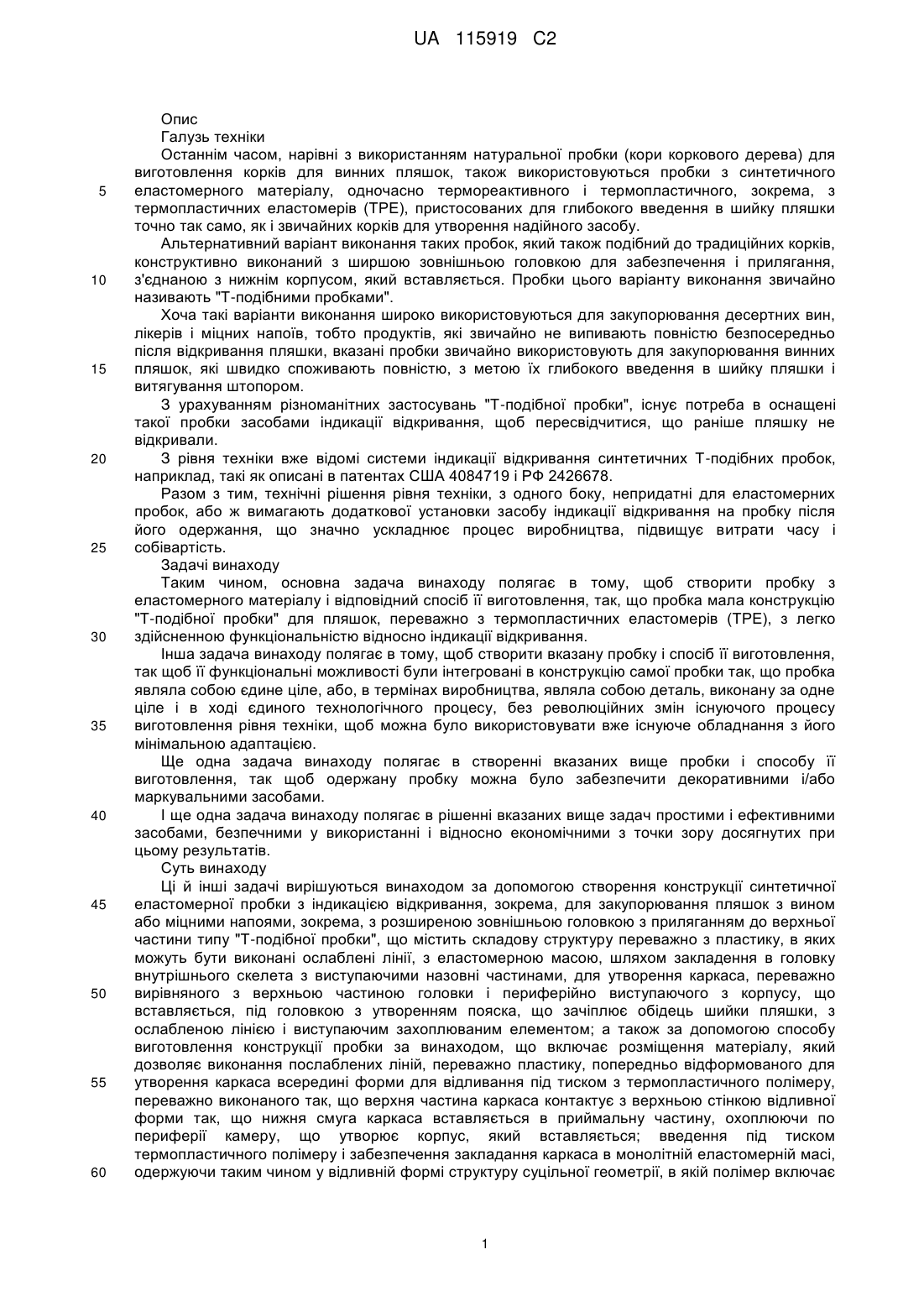

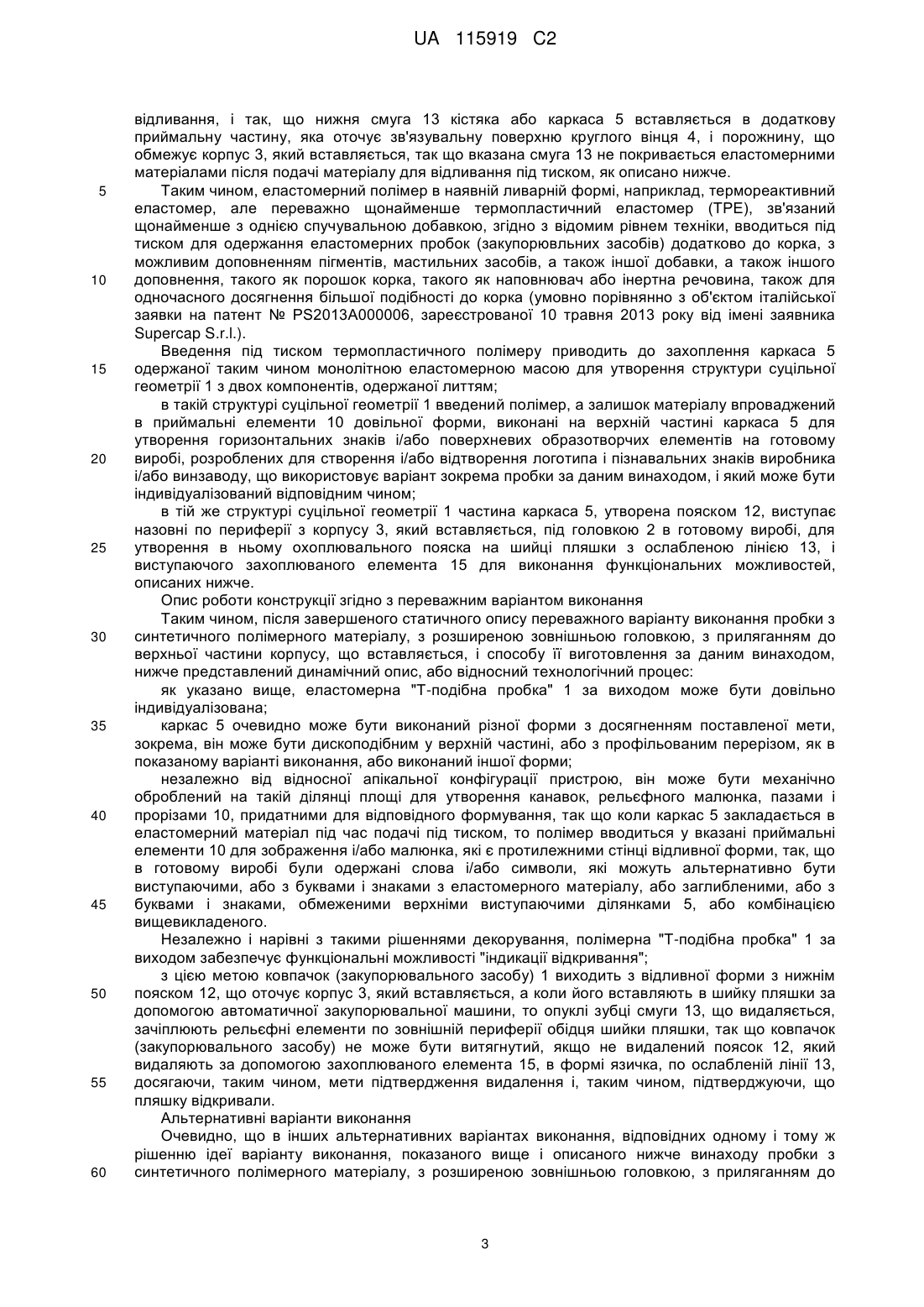

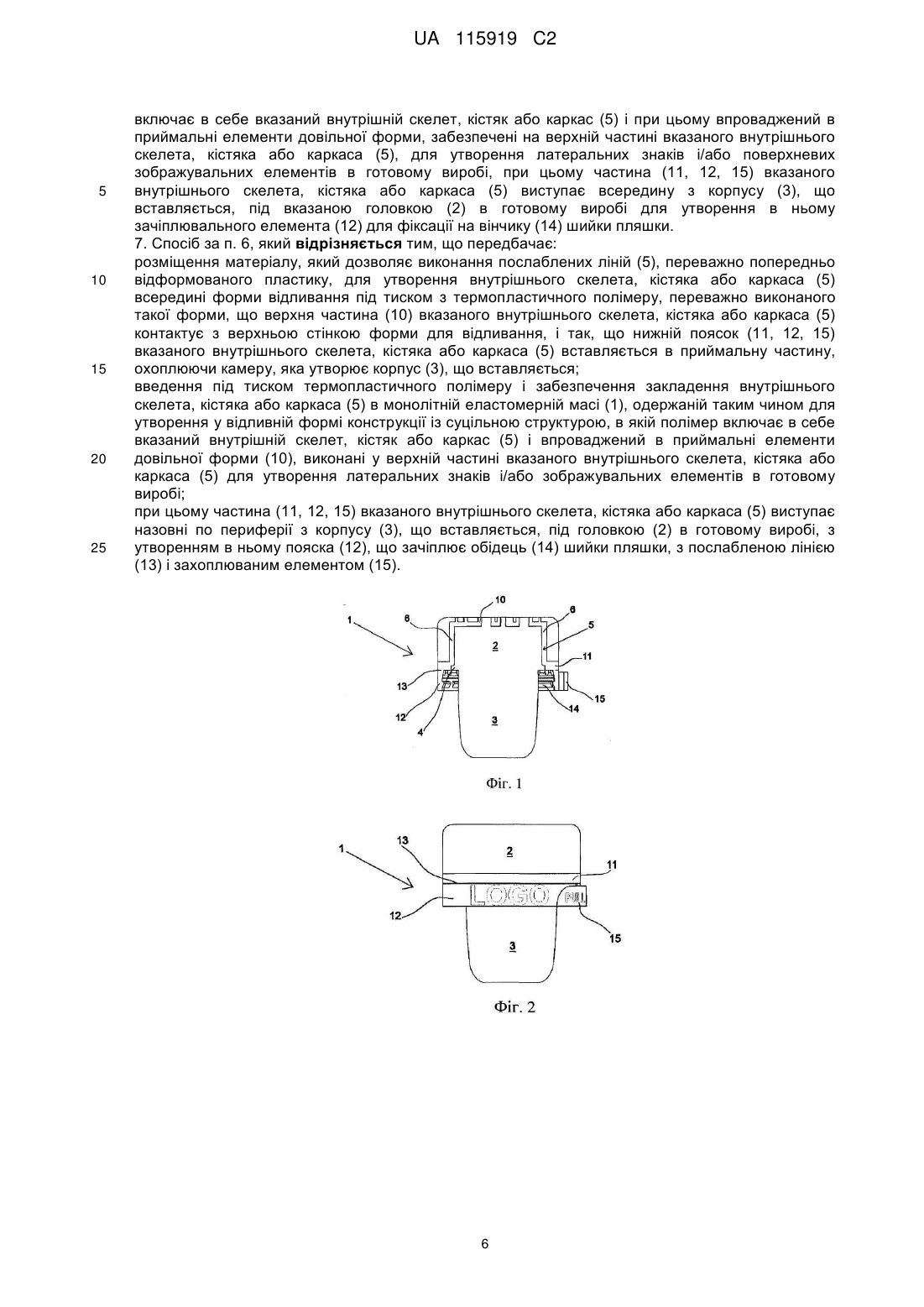

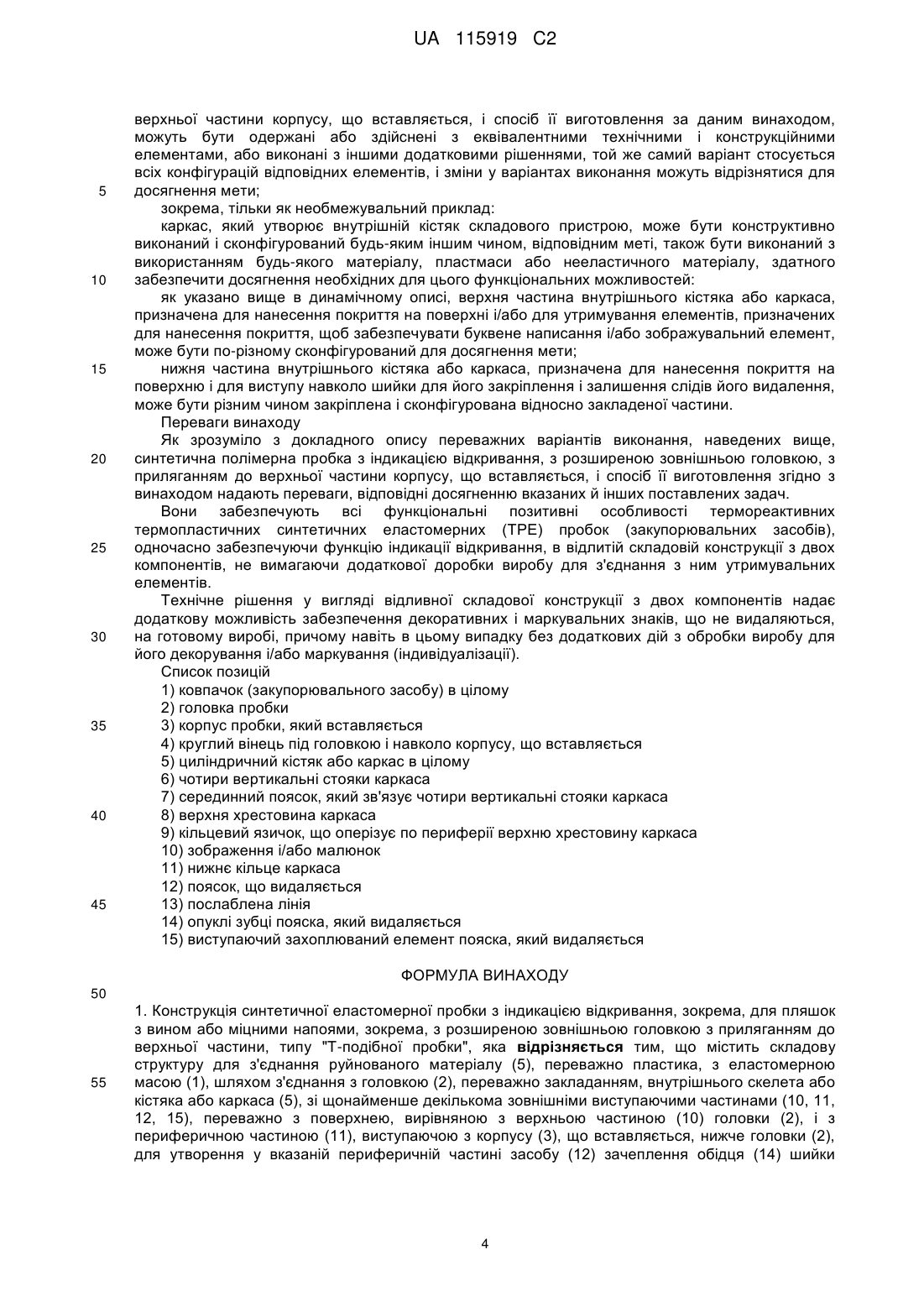

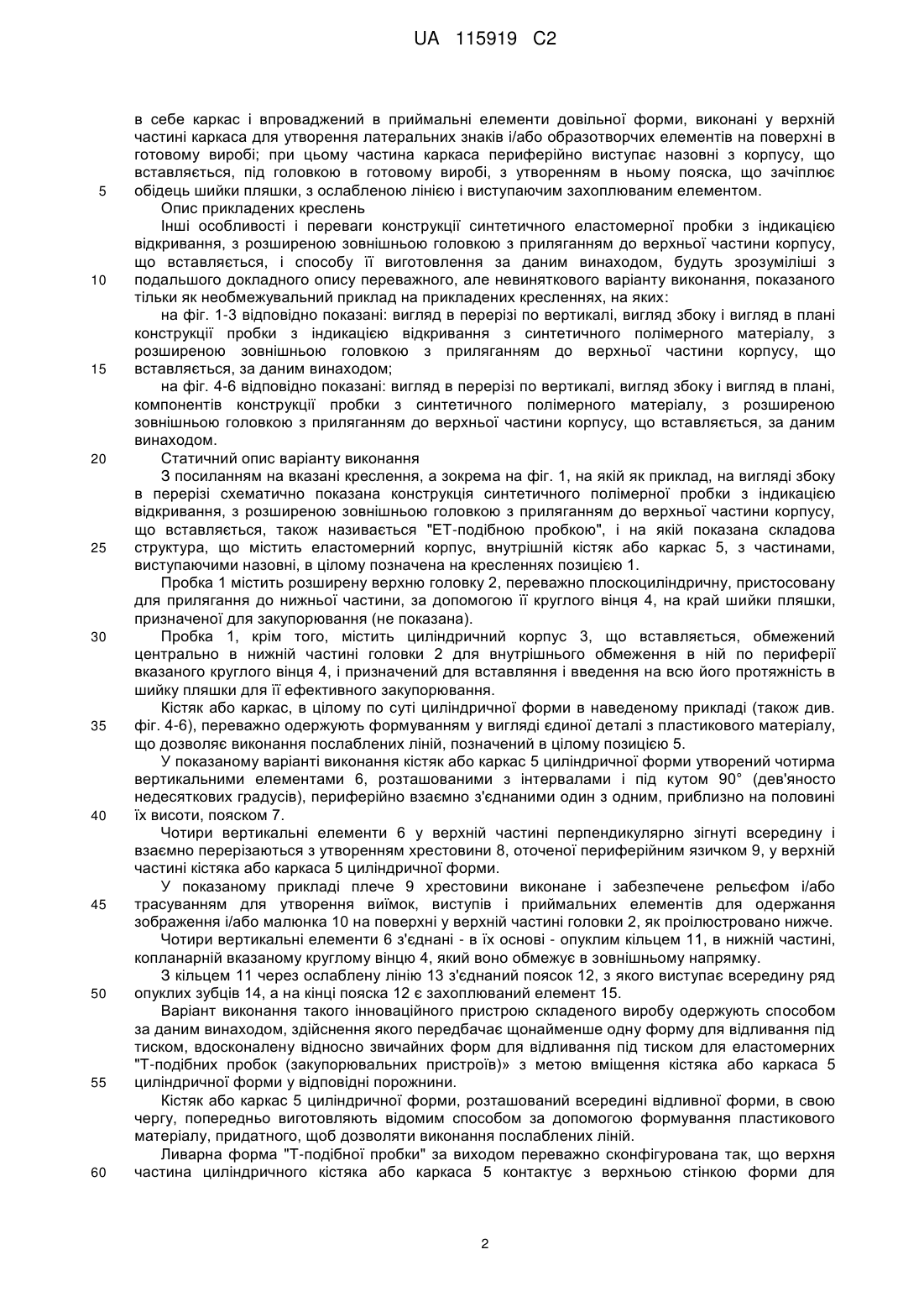

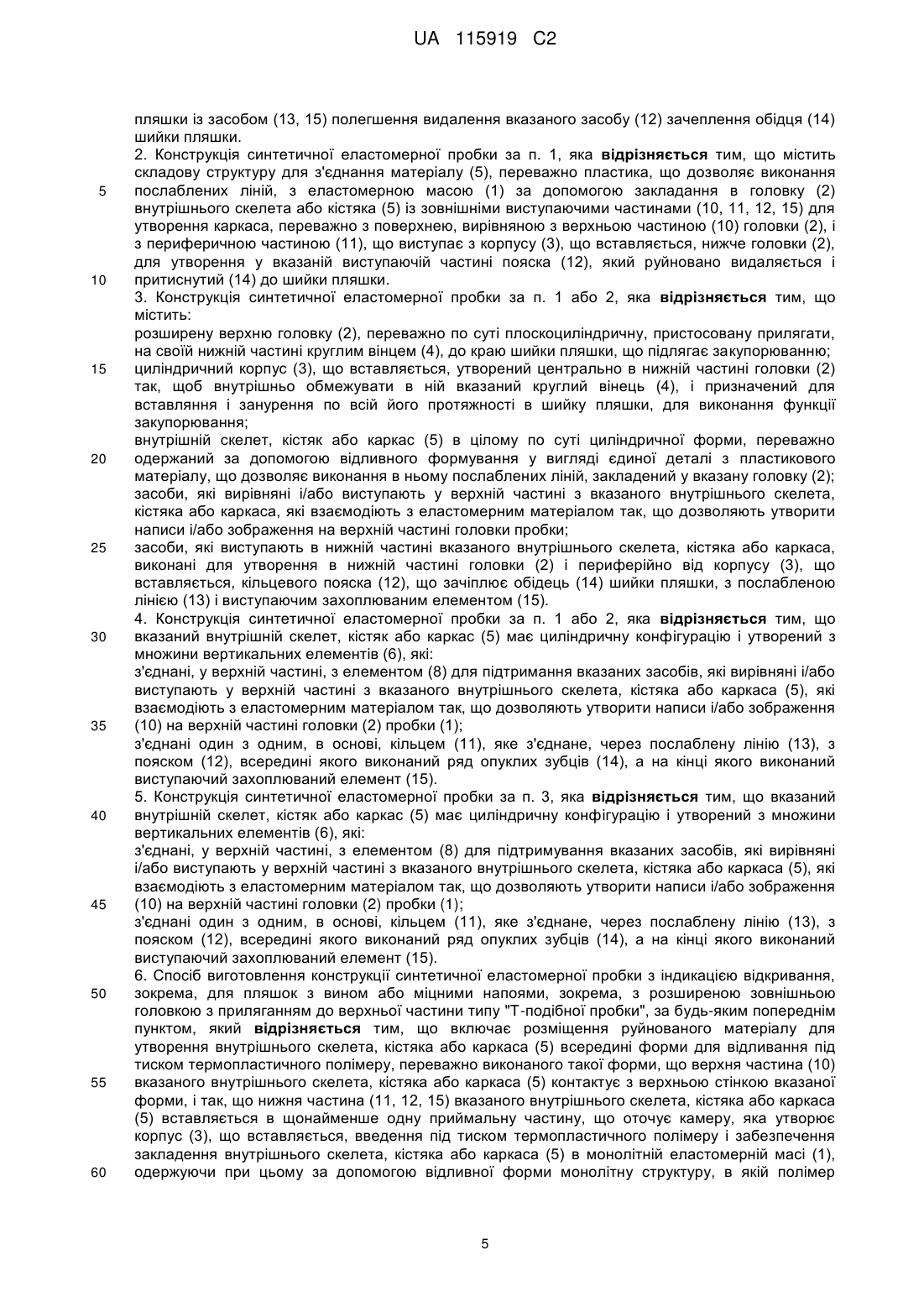

Реферат: Конструкція синтетичної еластомерної пробки з індикацією відкривання, з розширеною зовнішньою головкою з приляганням до верхньої частини, типу "Т-подібної пробки", що містить складану конструкцію для з'єднання матеріалу (5) з еластомерною масою (1), закладенням в головці (2) внутрішнього скелета (5), із зовнішніми виступаючими частинами (10, 11, 12, 15) для утворення каркаса (5), виступаючими по периферії (11) з корпусу (3), що вставляється, під головкою (2) для утворення пояска (12), що зачіплює обідець (14) шийки пляшки послабленою лінією (13) і виступаючого захоплюваного елемента (15). UA 115919 C2 UA 115919 C2 5 10 15 20 25 30 35 40 45 50 55 60 Опис Галузь техніки Останнім часом, нарівні з використанням натуральної пробки (кори коркового дерева) для виготовлення корків для винних пляшок, також використовуються пробки з синтетичного еластомерного матеріалу, одночасно термореактивного і термопластичного, зокрема, з термопластичних еластомерів (TPE), пристосованих для глибокого введення в шийку пляшки точно так само, як і звичайних корків для утворення надійного засобу. Альтернативний варіант виконання таких пробок, який також подібний до традиційних корків, конструктивно виконаний з ширшою зовнішньою головкою для забезпечення і прилягання, з'єднаною з нижнім корпусом, який вставляється. Пробки цього варіанту виконання звичайно називають "Т-подібними пробками". Хоча такі варіанти виконання широко використовуються для закупорювання десертних вин, лікерів і міцних напоїв, тобто продуктів, які звичайно не випивають повністю безпосередньо після відкривання пляшки, вказані пробки звичайно використовують для закупорювання винних пляшок, які швидко споживають повністю, з метою їх глибокого введення в шийку пляшки і витягування штопором. З урахуванням різноманітних застосувань "Т-подібної пробки", існує потреба в оснащені такої пробки засобами індикації відкривання, щоб пересвідчитися, що раніше пляшку не відкривали. З рівня техніки вже відомі системи індикації відкривання синтетичних Т-подібних пробок, наприклад, такі як описані в патентах США 4084719 і РФ 2426678. Разом з тим, технічні рішення рівня техніки, з одного боку, непридатні для еластомерних пробок, або ж вимагають додаткової установки засобу індикації відкривання на пробку після його одержання, що значно ускладнює процес виробництва, підвищує витрати часу і собівартість. Задачі винаходу Таким чином, основна задача винаходу полягає в тому, щоб створити пробку з еластомерного матеріалу і відповідний спосіб її виготовлення, так, що пробка мала конструкцію "Т-подібної пробки" для пляшок, переважно з термопластичних еластомерів (TPE), з легко здійсненною функціональністю відносно індикації відкривання. Інша задача винаходу полягає в тому, щоб створити вказану пробку і спосіб її виготовлення, так щоб її функціональні можливості були інтегровані в конструкцію самої пробки так, що пробка являла собою єдине ціле, або, в термінах виробництва, являла собою деталь, виконану за одне ціле і в ході єдиного технологічного процесу, без революційних змін існуючого процесу виготовлення рівня техніки, щоб можна було використовувати вже існуюче обладнання з його мінімальною адаптацією. Ще одна задача винаходу полягає в створенні вказаних вище пробки і способу її виготовлення, так щоб одержану пробку можна було забезпечити декоративними і/або маркувальними засобами. І ще одна задача винаходу полягає в рішенні вказаних вище задач простими і ефективними засобами, безпечними у використанні і відносно економічними з точки зору досягнутих при цьому результатів. Суть винаходу Ці й інші задачі вирішуються винаходом за допомогою створення конструкції синтетичної еластомерної пробки з індикацією відкривання, зокрема, для закупорювання пляшок з вином або міцними напоями, зокрема, з розширеною зовнішньою головкою з приляганням до верхньої частини типу "Т-подібної пробки", що містить складову структуру переважно з пластику, в яких можуть бути виконані ослаблені лінії, з еластомерною масою, шляхом закладення в головку внутрішнього скелета з виступаючими назовні частинами, для утворення каркаса, переважно вирівняного з верхньою частиною головки і периферійно виступаючого з корпусу, що вставляється, під головкою з утворенням пояска, що зачіплює обідець шийки пляшки, з ослабленою лінією і виступаючим захоплюваним елементом; а також за допомогою способу виготовлення конструкції пробки за винаходом, що включає розміщення матеріалу, який дозволяє виконання послаблених ліній, переважно пластику, попередньо відформованого для утворення каркаса всередині форми для відливання під тиском з термопластичного полімеру, переважно виконаного так, що верхня частина каркаса контактує з верхньою стінкою відливної форми так, що нижня смуга каркаса вставляється в приймальну частину, охоплюючи по периферії камеру, що утворює корпус, який вставляється; введення під тиском термопластичного полімеру і забезпечення закладання каркаса в монолітній еластомерній масі, одержуючи таким чином у відливній формі структуру суцільної геометрії, в якій полімер включає 1 UA 115919 C2 5 10 15 20 25 30 35 40 45 50 55 60 в себе каркас і впроваджений в приймальні елементи довільної форми, виконані у верхній частині каркаса для утворення латеральних знаків і/або образотворчих елементів на поверхні в готовому виробі; при цьому частина каркаса периферійно виступає назовні з корпусу, що вставляється, під головкою в готовому виробі, з утворенням в ньому пояска, що зачіплює обідець шийки пляшки, з ослабленою лінією і виступаючим захоплюваним елементом. Опис прикладених креслень Інші особливості і переваги конструкції синтетичного еластомерної пробки з індикацією відкривання, з розширеною зовнішньою головкою з приляганням до верхньої частини корпусу, що вставляється, і способу її виготовлення за даним винаходом, будуть зрозуміліші з подальшого докладного опису переважного, але невиняткового варіанту виконання, показаного тільки як необмежувальний приклад на прикладених кресленнях, на яких: на фіг. 1-3 відповідно показані: вигляд в перерізі по вертикалі, вигляд збоку і вигляд в плані конструкції пробки з індикацією відкривання з синтетичного полімерного матеріалу, з розширеною зовнішньою головкою з приляганням до верхньої частини корпусу, що вставляється, за даним винаходом; на фіг. 4-6 відповідно показані: вигляд в перерізі по вертикалі, вигляд збоку і вигляд в плані, компонентів конструкції пробки з синтетичного полімерного матеріалу, з розширеною зовнішньою головкою з приляганням до верхньої частини корпусу, що вставляється, за даним винаходом. Статичний опис варіанту виконання З посиланням на вказані креслення, а зокрема на фіг. 1, на якій як приклад, на вигляді збоку в перерізі схематично показана конструкція синтетичного полімерної пробки з індикацією відкривання, з розширеною зовнішньою головкою з приляганням до верхньої частини корпусу, що вставляється, також називається "ЕТ-подібною пробкою", і на якій показана складова структура, що містить еластомерний корпус, внутрішній кістяк або каркас 5, з частинами, виступаючими назовні, в цілому позначена на кресленнях позицією 1. Пробка 1 містить розширену верхню головку 2, переважно плоскоциліндричну, пристосовану для прилягання до нижньої частини, за допомогою її круглого вінця 4, на край шийки пляшки, призначеної для закупорювання (не показана). Пробка 1, крім того, містить циліндричний корпус 3, що вставляється, обмежений центрально в нижній частині головки 2 для внутрішнього обмеження в ній по периферії вказаного круглого вінця 4, і призначений для вставляння і введення на всю його протяжність в шийку пляшки для її ефективного закупорювання. Кістяк або каркас, в цілому по суті циліндричної форми в наведеному прикладі (також див. фіг. 4-6), переважно одержують формуванням у вигляді єдиної деталі з пластикового матеріалу, що дозволяє виконання послаблених ліній, позначений в цілому позицією 5. У показаному варіанті виконання кістяк або каркас 5 циліндричної форми утворений чотирма вертикальними елементами 6, розташованими з інтервалами і під кутом 90° (дев'яносто недесяткових градусів), периферійно взаємно з'єднаними один з одним, приблизно на половині їх висоти, пояском 7. Чотири вертикальні елементи 6 у верхній частині перпендикулярно зігнуті всередину і взаємно перерізаються з утворенням хрестовини 8, оточеної периферійним язичком 9, у верхній частині кістяка або каркаса 5 циліндричної форми. У показаному прикладі плече 9 хрестовини виконане і забезпечене рельєфом і/або трасуванням для утворення виїмок, виступів і приймальних елементів для одержання зображення і/або малюнка 10 на поверхні у верхній частині головки 2, як проілюстровано нижче. Чотири вертикальні елементи 6 з'єднані - в їх основі - опуклим кільцем 11, в нижній частині, копланарній вказаному круглому вінцю 4, який воно обмежує в зовнішньому напрямку. З кільцем 11 через ослаблену лінію 13 з'єднаний поясок 12, з якого виступає всередину ряд опуклих зубців 14, а на кінці пояска 12 є захоплюваний елемент 15. Варіант виконання такого інноваційного пристрою складеного виробу одержують способом за даним винаходом, здійснення якого передбачає щонайменше одну форму для відливання під тиском, вдосконалену відносно звичайних форм для відливання під тиском для еластомерних "Т-подібних пробок (закупорювальних пристроїв)» з метою вміщення кістяка або каркаса 5 циліндричної форми у відповідні порожнини. Кістяк або каркас 5 циліндричної форми, розташований всередині відливної форми, в свою чергу, попередньо виготовляють відомим способом за допомогою формування пластикового матеріалу, придатного, щоб дозволяти виконання послаблених ліній. Ливарна форма "Т-подібної пробки" за виходом переважно сконфігурована так, що верхня частина циліндричного кістяка або каркаса 5 контактує з верхньою стінкою форми для 2 UA 115919 C2 5 10 15 20 25 30 35 40 45 50 55 60 відливання, і так, що нижня смуга 13 кістяка або каркаса 5 вставляється в додаткову приймальну частину, яка оточує зв'язувальну поверхню круглого вінця 4, і порожнину, що обмежує корпус 3, який вставляється, так що вказана смуга 13 не покривається еластомерними матеріалами після подачі матеріалу для відливання під тиском, як описано нижче. Таким чином, еластомерний полімер в наявній ливарній формі, наприклад, термореактивний еластомер, але переважно щонайменше термопластичний еластомер (TPE), зв'язаний щонайменше з однією спучувальною добавкою, згідно з відомим рівнем техніки, вводиться під тиском для одержання еластомерних пробок (закупорювльних засобів) додатково до корка, з можливим доповненням пігментів, мастильних засобів, а також іншої добавки, а також іншого доповнення, такого як порошок корка, такого як наповнювач або інертна речовина, також для одночасного досягнення більшої подібності до корка (умовно порівнянно з об'єктом італійської заявки на патент № PS2013A000006, зареєстрованої 10 травня 2013 року від імені заявника Supercap S.r.l.). Введення під тиском термопластичного полімеру приводить до захоплення каркаса 5 одержаної таким чином монолітною еластомерною масою для утворення структури суцільної геометрії 1 з двох компонентів, одержаної литтям; в такій структурі суцільної геометрії 1 введений полімер, а залишок матеріалу впроваджений в приймальні елементи 10 довільної форми, виконані на верхній частині каркаса 5 для утворення горизонтальних знаків і/або поверхневих образотворчих елементів на готовому виробі, розроблених для створення і/або відтворення логотипа і пізнавальних знаків виробника і/або винзаводу, що використовує варіант зокрема пробки за даним винаходом, і який може бути індивідуалізований відповідним чином; в тій же структурі суцільної геометрії 1 частина каркаса 5, утворена пояском 12, виступає назовні по периферії з корпусу 3, який вставляється, під головкою 2 в готовому виробі, для утворення в ньому охоплювального пояска на шийці пляшки з ослабленою лінією 13, і виступаючого захоплюваного елемента 15 для виконання функціональних можливостей, описаних нижче. Опис роботи конструкції згідно з переважним варіантом виконання Таким чином, після завершеного статичного опису переважного варіанту виконання пробки з синтетичного полімерного матеріалу, з розширеною зовнішньою головкою, з приляганням до верхньої частини корпусу, що вставляється, і способу її виготовлення за даним винаходом, нижче представлений динамічний опис, або відносний технологічний процес: як указано вище, еластомерна "Т-подібна пробка" 1 за виходом може бути довільно індивідуалізована; каркас 5 очевидно може бути виконаний різної форми з досягненням поставленої мети, зокрема, він може бути дископодібним у верхній частині, або з профільованим перерізом, як в показаному варіанті виконання, або виконаний іншої форми; незалежно від відносної апікальної конфігурації пристрою, він може бути механічно оброблений на такій ділянці площі для утворення канавок, рельєфного малюнка, пазами і прорізами 10, придатними для відповідного формування, так що коли каркас 5 закладається в еластомерний матеріал під час подачі під тиском, то полімер вводиться у вказані приймальні елементи 10 для зображення і/або малюнка, які є протилежними стінці відливної форми, так, що в готовому виробі були одержані слова і/або символи, які можуть альтернативно бути виступаючими, або з буквами і знаками з еластомерного матеріалу, або заглибленими, або з буквами і знаками, обмеженими верхніми виступаючими ділянками 5, або комбінацією вищевикладеного. Незалежно і нарівні з такими рішеннями декорування, полімерна "Т-подібна пробка" 1 за виходом забезпечує функціональні можливості "індикації відкривання"; з цією метою ковпачок (закупорювального засобу) 1 виходить з відливної форми з нижнім пояском 12, що оточує корпус 3, який вставляється, а коли його вставляють в шийку пляшки за допомогою автоматичної закупорювальної машини, то опуклі зубці смуги 13, що видаляється, зачіплюють рельєфні елементи по зовнішній периферії обідця шийки пляшки, так що ковпачок (закупорювального засобу) не може бути витягнутий, якщо не видалений поясок 12, який видаляють за допомогою захоплюваного елемента 15, в формі язичка, по ослабленій лінії 13, досягаючи, таким чином, мети підтвердження видалення і, таким чином, підтверджуючи, що пляшку відкривали. Альтернативні варіанти виконання Очевидно, що в інших альтернативних варіантах виконання, відповідних одному і тому ж рішенню ідеї варіанту виконання, показаного вище і описаного нижче винаходу пробки з синтетичного полімерного матеріалу, з розширеною зовнішньою головкою, з приляганням до 3 UA 115919 C2 5 10 15 20 25 30 35 40 45 верхньої частини корпусу, що вставляється, і спосіб її виготовлення за даним винаходом, можуть бути одержані або здійснені з еквівалентними технічними і конструкційними елементами, або виконані з іншими додатковими рішеннями, той же самий варіант стосується всіх конфігурацій відповідних елементів, і зміни у варіантах виконання можуть відрізнятися для досягнення мети; зокрема, тільки як необмежувальний приклад: каркас, який утворює внутрішній кістяк складового пристрою, може бути конструктивно виконаний і сконфігурований будь-яким іншим чином, відповідним меті, також бути виконаний з використанням будь-якого матеріалу, пластмаси або нееластичного матеріалу, здатного забезпечити досягнення необхідних для цього функціональних можливостей: як указано вище в динамічному описі, верхня частина внутрішнього кістяка або каркаса, призначена для нанесення покриття на поверхні і/або для утримування елементів, призначених для нанесення покриття, щоб забезпечувати буквене написання і/або зображувальний елемент, може бути по-різному сконфігурований для досягнення мети; нижня частина внутрішнього кістяка або каркаса, призначена для нанесення покриття на поверхню і для виступу навколо шийки для його закріплення і залишення слідів його видалення, може бути різним чином закріплена і сконфігурована відносно закладеної частини. Переваги винаходу Як зрозуміло з докладного опису переважних варіантів виконання, наведених вище, синтетична полімерна пробка з індикацією відкривання, з розширеною зовнішньою головкою, з приляганням до верхньої частини корпусу, що вставляється, і спосіб її виготовлення згідно з винаходом надають переваги, відповідні досягненню вказаних й інших поставлених задач. Вони забезпечують всі функціональні позитивні особливості термореактивних термопластичних синтетичних еластомерних (TPE) пробок (закупорювальних засобів), одночасно забезпечуючи функцію індикації відкривання, в відлитій складовій конструкції з двох компонентів, не вимагаючи додаткової доробки виробу для з'єднання з ним утримувальних елементів. Технічне рішення у вигляді відливної складової конструкції з двох компонентів надає додаткову можливість забезпечення декоративних і маркувальних знаків, що не видаляються, на готовому виробі, причому навіть в цьому випадку без додаткових дій з обробки виробу для його декорування і/або маркування (індивідуалізації). Список позицій 1) ковпачок (закупорювального засобу) в цілому 2) головка пробки 3) корпус пробки, який вставляється 4) круглий вінець під головкою і навколо корпусу, що вставляється 5) циліндричний кістяк або каркас в цілому 6) чотири вертикальні стояки каркаса 7) серединний поясок, який зв'язує чотири вертикальні стояки каркаса 8) верхня хрестовина каркаса 9) кільцевий язичок, що оперізує по периферії верхню хрестовину каркаса 10) зображення і/або малюнок 11) нижнє кільце каркаса 12) поясок, що видаляється 13) послаблена лінія 14) опуклі зубці пояска, який видаляється 15) виступаючий захоплюваний елемент пояска, який видаляється ФОРМУЛА ВИНАХОДУ 50 55 1. Конструкція синтетичної еластомерної пробки з індикацією відкривання, зокрема, для пляшок з вином або міцними напоями, зокрема, з розширеною зовнішньою головкою з приляганням до верхньої частини, типу "Т-подібної пробки", яка відрізняється тим, що містить складову структуру для з'єднання руйнованого матеріалу (5), переважно пластика, з еластомерною масою (1), шляхом з'єднання з головкою (2), переважно закладанням, внутрішнього скелета або кістяка або каркаса (5), зі щонайменше декількома зовнішніми виступаючими частинами (10, 11, 12, 15), переважно з поверхнею, вирівняною з верхньою частиною (10) головки (2), і з периферичною частиною (11), виступаючою з корпусу (3), що вставляється, нижче головки (2), для утворення у вказаній периферичній частині засобу (12) зачеплення обідця (14) шийки 4 UA 115919 C2 5 10 15 20 25 30 35 40 45 50 55 60 пляшки із засобом (13, 15) полегшення видалення вказаного засобу (12) зачеплення обідця (14) шийки пляшки. 2. Конструкція синтетичної еластомерної пробки за п. 1, яка відрізняється тим, що містить складову структуру для з'єднання матеріалу (5), переважно пластика, що дозволяє виконання послаблених ліній, з еластомерною масою (1) за допомогою закладання в головку (2) внутрішнього скелета або кістяка (5) із зовнішніми виступаючими частинами (10, 11, 12, 15) для утворення каркаса, переважно з поверхнею, вирівняною з верхньою частиною (10) головки (2), і з периферичною частиною (11), що виступає з корпусу (3), що вставляється, нижче головки (2), для утворення у вказаній виступаючій частині пояска (12), який руйновано видаляється і притиснутий (14) до шийки пляшки. 3. Конструкція синтетичної еластомерної пробки за п. 1 або 2, яка відрізняється тим, що містить: розширену верхню головку (2), переважно по суті плоскоциліндричну, пристосовану прилягати, на своїй нижній частині круглим вінцем (4), до краю шийки пляшки, що підлягає закупорюванню; циліндричний корпус (3), що вставляється, утворений центрально в нижній частині головки (2) так, щоб внутрішньо обмежувати в ній вказаний круглий вінець (4), і призначений для вставляння і занурення по всій його протяжності в шийку пляшки, для виконання функції закупорювання; внутрішній скелет, кістяк або каркас (5) в цілому по суті циліндричної форми, переважно одержаний за допомогою відливного формування у вигляді єдиної деталі з пластикового матеріалу, що дозволяє виконання в ньому послаблених ліній, закладений у вказану головку (2); засоби, які вирівняні і/або виступають у верхній частині з вказаного внутрішнього скелета, кістяка або каркаса, які взаємодіють з еластомерним матеріалом так, що дозволяють утворити написи і/або зображення на верхній частині головки пробки; засоби, які виступають в нижній частині вказаного внутрішнього скелета, кістяка або каркаса, виконані для утворення в нижній частині головки (2) і периферійно від корпусу (3), що вставляється, кільцевого пояска (12), що зачіплює обідець (14) шийки пляшки, з послабленою лінією (13) і виступаючим захоплюваним елементом (15). 4. Конструкція синтетичної еластомерної пробки за п. 1 або 2, яка відрізняється тим, що вказаний внутрішній скелет, кістяк або каркас (5) має циліндричну конфігурацію і утворений з множини вертикальних елементів (6), які: з'єднані, у верхній частині, з елементом (8) для підтримання вказаних засобів, які вирівняні і/або виступають у верхній частині з вказаного внутрішнього скелета, кістяка або каркаса (5), які взаємодіють з еластомерним матеріалом так, що дозволяють утворити написи і/або зображення (10) на верхній частині головки (2) пробки (1); з'єднані один з одним, в основі, кільцем (11), яке з'єднане, через послаблену лінію (13), з пояском (12), всередині якого виконаний ряд опуклих зубців (14), а на кінці якого виконаний виступаючий захоплюваний елемент (15). 5. Конструкція синтетичної еластомерної пробки за п. 3, яка відрізняється тим, що вказаний внутрішній скелет, кістяк або каркас (5) має циліндричну конфігурацію і утворений з множини вертикальних елементів (6), які: з'єднані, у верхній частині, з елементом (8) для підтримування вказаних засобів, які вирівняні і/або виступають у верхній частині з вказаного внутрішнього скелета, кістяка або каркаса (5), які взаємодіють з еластомерним матеріалом так, що дозволяють утворити написи і/або зображення (10) на верхній частині головки (2) пробки (1); з'єднані один з одним, в основі, кільцем (11), яке з'єднане, через послаблену лінію (13), з пояском (12), всередині якого виконаний ряд опуклих зубців (14), а на кінці якого виконаний виступаючий захоплюваний елемент (15). 6. Спосіб виготовлення конструкції синтетичної еластомерної пробки з індикацією відкривання, зокрема, для пляшок з вином або міцними напоями, зокрема, з розширеною зовнішньою головкою з приляганням до верхньої частини типу "Т-подібної пробки", за будь-яким попереднім пунктом, який відрізняється тим, що включає розміщення руйнованого матеріалу для утворення внутрішнього скелета, кістяка або каркаса (5) всередині форми для відливання під тиском термопластичного полімеру, переважно виконаного такої форми, що верхня частина (10) вказаного внутрішнього скелета, кістяка або каркаса (5) контактує з верхньою стінкою вказаної форми, і так, що нижня частина (11, 12, 15) вказаного внутрішнього скелета, кістяка або каркаса (5) вставляється в щонайменше одну приймальну частину, що оточує камеру, яка утворює корпус (3), що вставляється, введення під тиском термопластичного полімеру і забезпечення закладення внутрішнього скелета, кістяка або каркаса (5) в монолітній еластомерній масі (1), одержуючи при цьому за допомогою відливної форми монолітну структуру, в якій полімер 5 UA 115919 C2 5 10 15 20 25 включає в себе вказаний внутрішній скелет, кістяк або каркас (5) і при цьому впроваджений в приймальні елементи довільної форми, забезпечені на верхній частині вказаного внутрішнього скелета, кістяка або каркаса (5), для утворення латеральних знаків і/або поверхневих зображувальних елементів в готовому виробі, при цьому частина (11, 12, 15) вказаного внутрішнього скелета, кістяка або каркаса (5) виступає всередину з корпусу (3), що вставляється, під вказаною головкою (2) в готовому виробі для утворення в ньому зачіплювального елемента (12) для фіксації на вінчику (14) шийки пляшки. 7. Спосіб за п. 6, який відрізняється тим, що передбачає: розміщення матеріалу, який дозволяє виконання послаблених ліній (5), переважно попередньо відформованого пластику, для утворення внутрішнього скелета, кістяка або каркаса (5) всередині форми відливання під тиском з термопластичного полімеру, переважно виконаного такої форми, що верхня частина (10) вказаного внутрішнього скелета, кістяка або каркаса (5) контактує з верхньою стінкою форми для відливання, і так, що нижній поясок (11, 12, 15) вказаного внутрішнього скелета, кістяка або каркаса (5) вставляється в приймальну частину, охоплюючи камеру, яка утворює корпус (3), що вставляється; введення під тиском термопластичного полімеру і забезпечення закладення внутрішнього скелета, кістяка або каркаса (5) в монолітній еластомерній масі (1), одержаній таким чином для утворення у відливній формі конструкції із суцільною структурою, в якій полімер включає в себе вказаний внутрішній скелет, кістяк або каркас (5) і впроваджений в приймальні елементи довільної форми (10), виконані у верхній частині вказаного внутрішнього скелета, кістяка або каркаса (5) для утворення латеральних знаків і/або зображувальних елементів в готовому виробі; при цьому частина (11, 12, 15) вказаного внутрішнього скелета, кістяка або каркаса (5) виступає назовні по периферії з корпусу (3), що вставляється, під головкою (2) в готовому виробі, з утворенням в ньому пояска (12), що зачіплює обідець (14) шийки пляшки, з послабленою лінією (13) і захоплюваним елементом (15). 6 UA 115919 C2 Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
