Закупорювальний пристрій з індикацією першого відкривання

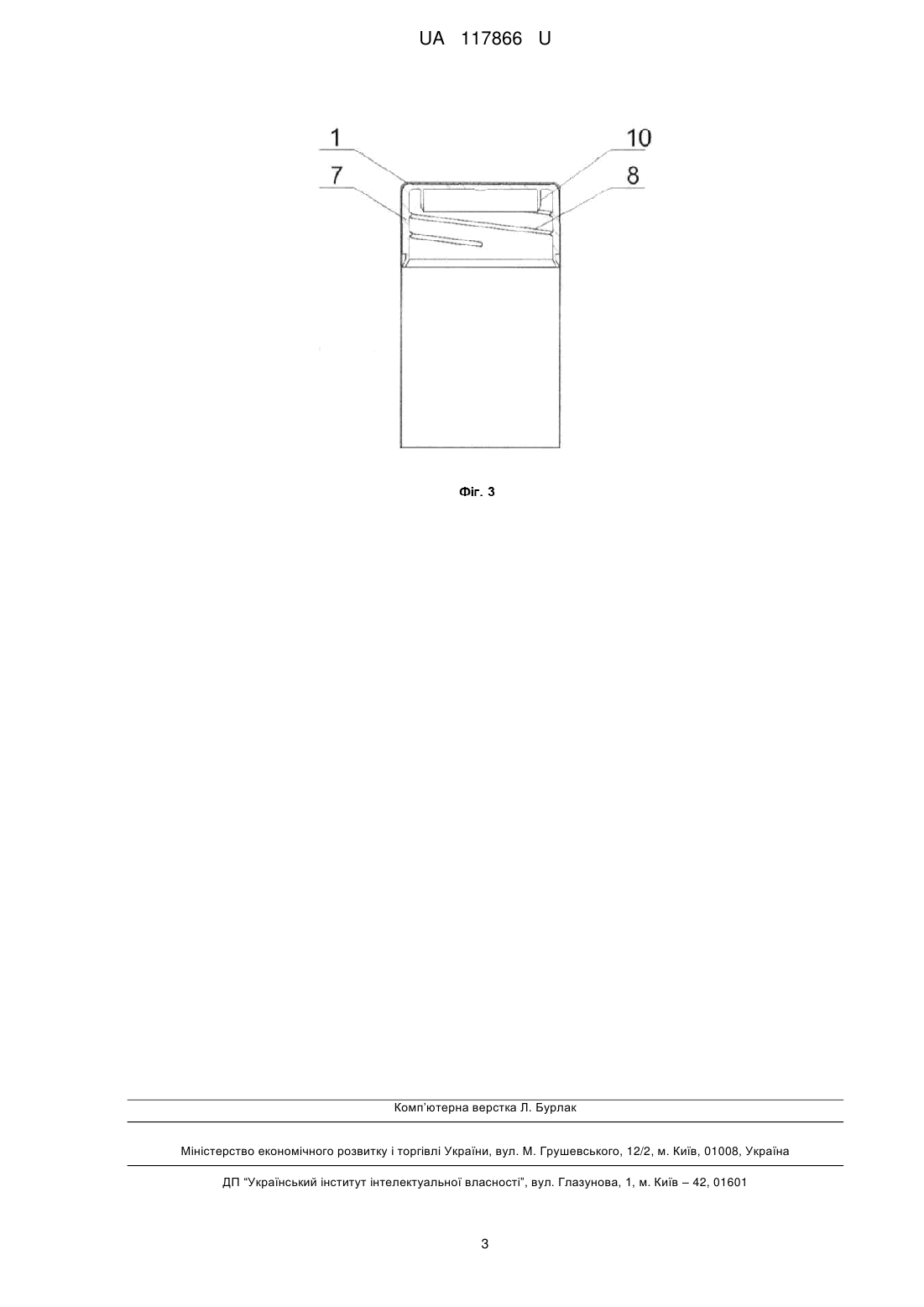

Реферат: Закупорювальний пристрій з індикацією першого відкривання, що містить гільзу, в якій встановлений наливний елемент із затвором, ущільнюючий елемент, елементи осьової та кутової фіксації на горлі пляшки та кришку, на внутрішній бічній поверхні якої виконана різь, що взаємодіє з різзю на зовнішній поверхні наливного елемента, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток, що взаємодіє з затвором у верхній частині наливного елемента, на гільзі виконана ділянка послабленого перерізу, яка має верхню та нижню дотичні кромки, вище та нижче ділянки послабленого перерізу гільза з'єднана з кришкою та наливним елементом відповідно. Ділянка послабленого перерізу виконана в нижній частині гільзи. UA 117866 U (54) ЗАКУПОРЮВАЛЬНИЙ ПРИСТРІЙ З ІНДИКАЦІЄЮ ПЕРШОГО ВІДКРИВАННЯ UA 117866 U UA 117866 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для герметичного закривання рідких середовищ в тарі, що має горловину, зокрема затворів багатократної дії, захищених від несанкціонованого відкривання, шляхом індикації першого відкривання, і може бути використана в харчовій та лікеро-горілчаній промисловості. Найближчим аналогом є закупорювальний пристрій з індикацією першого відкривання [Патент України № 90846, Кл. B65D 41/34; публ. 2014 р.], що містить гільзу, в якій встановлений наливний елемент із затвором, ущільнюючий елемент, елементи осьової та кутової фіксації на горлі пляшки та кришка на внутрішній бічній поверхні якої виконана різь що взаємодіє з різзю на зовнішній поверхні наливного елемента, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток, що взаємодіє з затвором у верхній частині наливного елемента, на гільзі виконана ділянка послабленого перерізу, яка має верхню та нижню дотичні кромки, вище та нижче ділянки послабленого перерізу гільза з'єднана з кришкою та наливним елементом відповідно. Однак ділянка послабленого перерізу у цьому пристрої розташована у верхній половині закупорювального пристрою, що знижує доступність до гільзи при відкриванні, а отже надійність відкривання та має обмеження щодо можливостей декорування. В основу корисної моделі поставлено задачу підвищити доступність до гільзи, що підвищить надійність відкривання та збільшити площу доступну для декорування. Поставлена задача вирішується тим, що у закупорювальному пристрої з індикацією першого відкривання, що містить гільзу, в якій встановлений наливний елемент із затвором, ущільнюючий елемент, елементи осьової та кутової фіксації на горлі пляшки та кришку, на внутрішній бічній поверхні якої виконана різь, що взаємодіє з різзю на зовнішній поверхні наливного елемента, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток, що взаємодіє з затвором у верхній частині наливного елемента, на гільзі виконана ділянка послабленого перерізу, яка має верхню та нижню дотичні кромки, вище та нижче ділянки послабленого перерізу гільза з'єднана з кришкою та наливним елементом відповідно, згідно з корисною моделлю ділянка послабленого перерізу виконана в нижній частині гільзи. Виконання ділянки послабленого перерізу у нижній частині гільзи дозволяє збільшити площу гільзи, що, в свою чергу, зручніше та доступніше захоплювати її рукою при відкриванні і відповідно підвищити надійність відкривання. Крім того збільшується площа для декорування, а отже покращується естетичний вигляд пристрою. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображений закупорювальний пристрій, в розрізі; на фіг. 2 - наливний елемент з частиною гільзи нижче ділянки послабленого перерізу, в розрізі; на фіг. 3 - кришка з частиною гільзи вище ділянки послабленого перерізу, в розрізі. Закупорювальний пристрій з індикацією першого відкривання містить гільзу 1, в якій встановлений наливний елемент 2 із затвором 3, ущільнюючий елемент 4, елементи осьової 5 та кутової фіксації 6 на горлі пляшки та кришка 7, на внутрішній бічній поверхні якої виконана різь 8, що взаємодіє з різзю 9 на зовнішній поверхні наливного елемента 2, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток 10, що взаємодіє з затвором 3 у верхній частині наливного елемента 2, на гільзі 1 виконана ділянка послабленого перерізу 11, яка має верхню 12 та нижню дотичні кромки 13, вище та нижче ділянки послабленого перерізу 11 гільза 1 з'єднана з кришкою 7 та наливним елементом 2 відповідно. Зовнішня поверхня наливного елемента 2 придатна для декорування 14. Використовують закупорювальний пристрій з індикацією першого відкривання наступним чином. При першому відкручуванні кришки 7 руйнується ділянка послабленого перерізу 11 та кришка 7 разом з частиною гільзи, розташованою вище ділянки послабленого перерізу 11, знімається з наливного елемента 2, відкриваючи зовнішню поверхню наливного елемента 2, придатну для декорування 14. Індикація першого відкривання відбувається за рахунок звуку руйнування ділянки послабленого перерізу 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Закупорювальний пристрій з індикацією першого відкривання, що містить гільзу, в якій встановлений наливний елемент із затвором, ущільнюючий елемент, елементи осьової та кутової фіксації на горлі пляшки та кришку, на внутрішній бічній поверхні якої виконана різь, що взаємодіє з різзю на зовнішній поверхні наливного елемента, а на внутрішній торцевій поверхні виконаний ущільнюючий пелюсток, що взаємодіє з затвором у верхній частині наливного елемента, на гільзі виконана ділянка послабленого перерізу, яка має верхню та нижню дотичні 1 UA 117866 U кромки, вище та нижче ділянки послабленого перерізу гільза з'єднана з кришкою та наливним елементом відповідно, який відрізняється тим, що ділянка послабленого перерізу виконана в нижній частині гільзи. 2 UA 117866 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
