Опора для повзання “павучок”

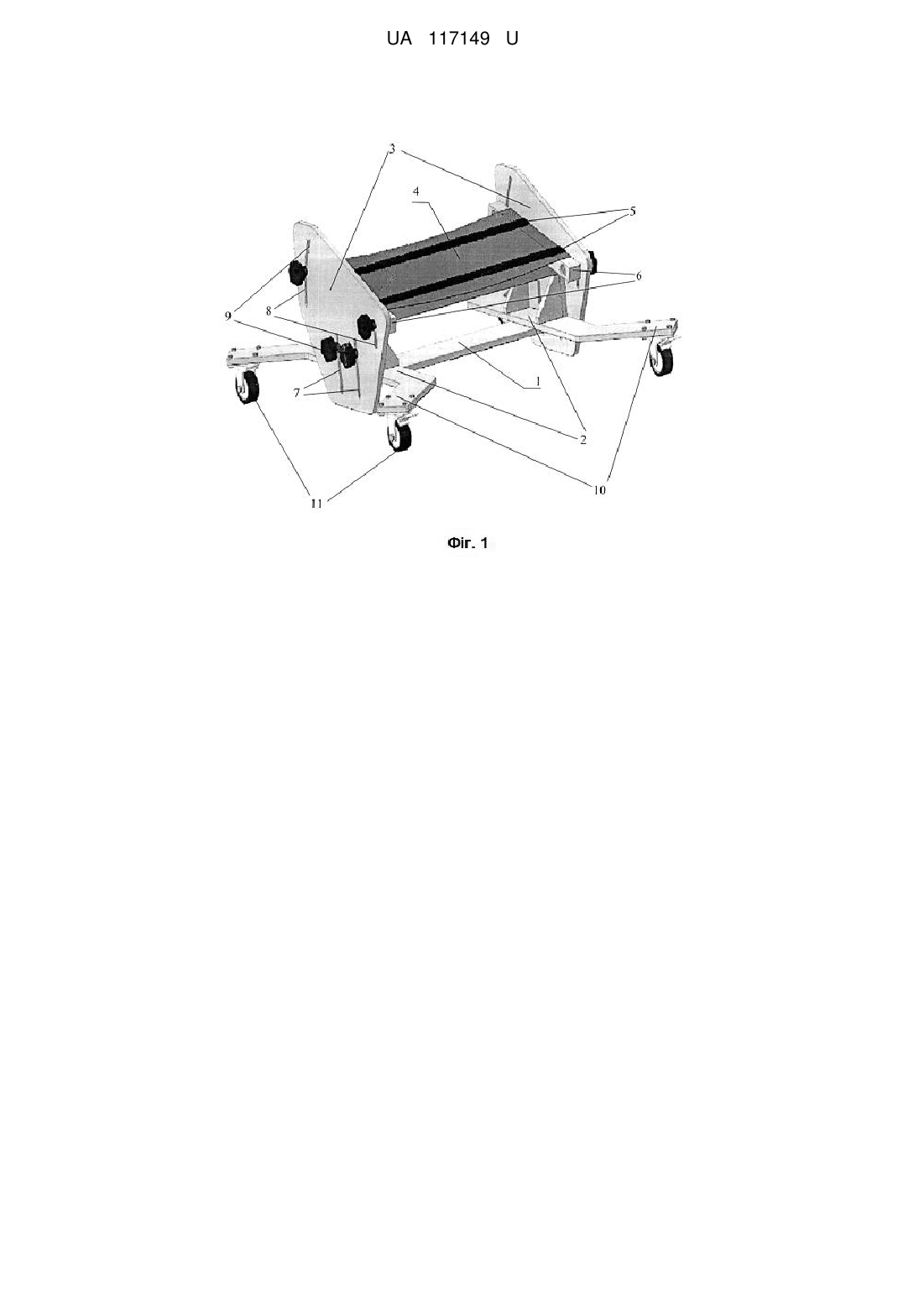

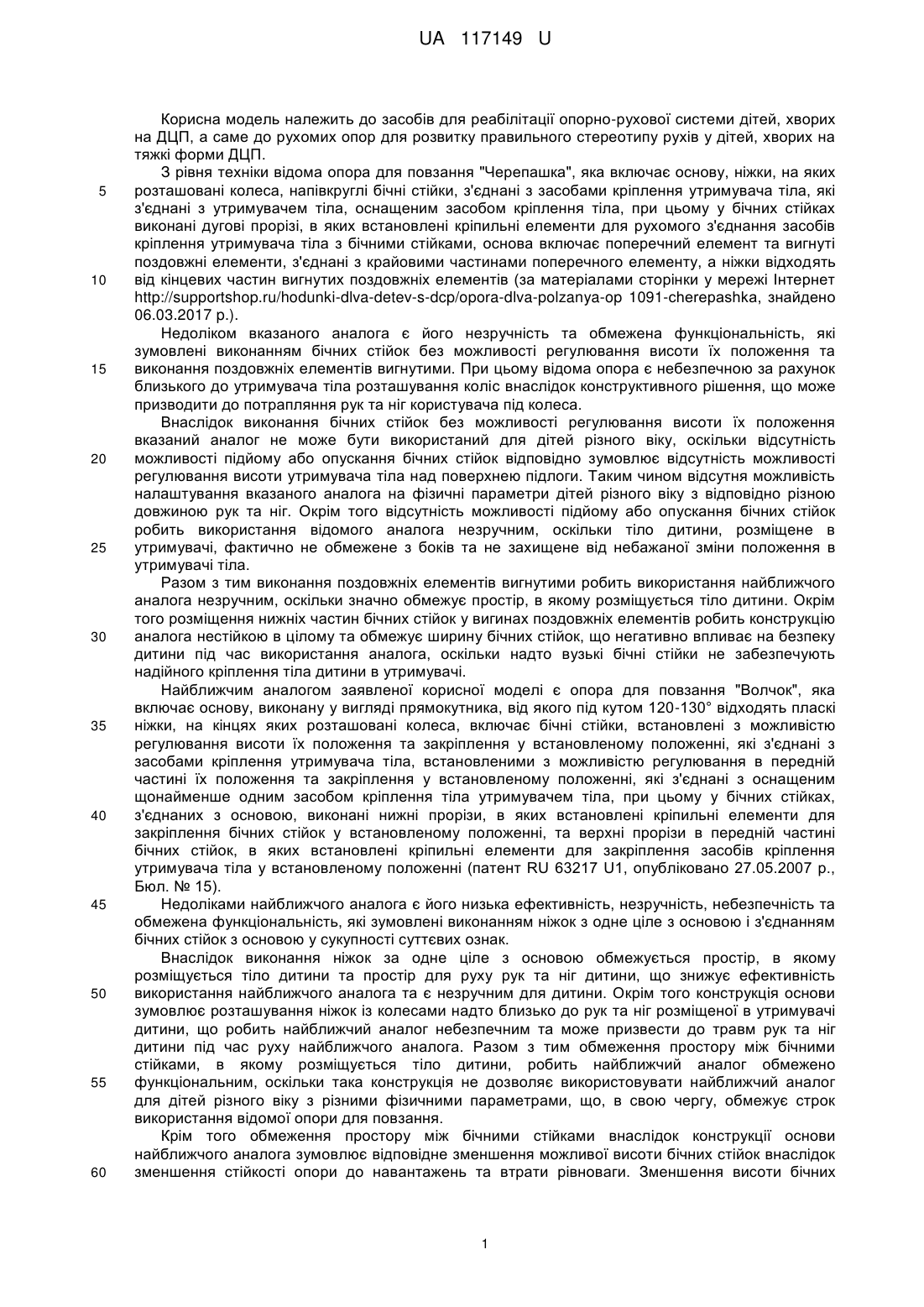

Реферат: Опора для повзання, яка включає основу, ніжки, на кінцях яких розташовані колеса, бічні стійки, з'єднані з засобами кріплення утримувача тіла, встановленими з можливістю регулювання їх положення та закріплення у встановленому положенні, які з'єднані з оснащеним щонайменше одним засобом кріплення тіла утримувачем тіла, у бічних стійках виконані нижні прорізи, в яких розташовані кріпильні елементи для закріплення бічних стійок у встановленому положенні, та верхні прорізи, в яких розташовані кріпильні елементи для закріплення засобів кріплення утримувача тіла у встановленому положенні, причому основа виконана з поперечним елементом та двома поздовжніми елементами, які виконані на крайових частинах поперечного елемента під прямим кутом до нього, ніжки відходять від кінцевих частин поздовжніх елементів під кутом до їх поздовжніх осей та направлені назовні від простору між поздовжніми елементами, а бічні стійки з'єднані з поздовжніми елементами з можливістю регулювання їх положення по висоті та закріплення у встановленому положенні. UA 117149 U (54) ОПОРА ДЛЯ ПОВЗАННЯ "ПАВУЧОК" UA 117149 U UA 117149 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів для реабілітації опорно-рухової системи дітей, хворих на ДЦП, а саме до рухомих опор для розвитку правильного стереотипу рухів у дітей, хворих на тяжкі форми ДЦП. З рівня техніки відома опора для повзання "Черепашка", яка включає основу, ніжки, на яких розташовані колеса, напівкруглі бічні стійки, з'єднані з засобами кріплення утримувача тіла, які з'єднані з утримувачем тіла, оснащеним засобом кріплення тіла, при цьому у бічних стійках виконані дугові прорізі, в яких встановлені кріпильні елементи для рухомого з'єднання засобів кріплення утримувача тіла з бічними стійками, основа включає поперечний елемент та вигнуті поздовжні елементи, з'єднані з крайовими частинами поперечного елементу, а ніжки відходять від кінцевих частин вигнутих поздовжніх елементів (за матеріалами сторінки у мережі Інтернет http://supportshop.ru/hodunki-dlva-detev-s-dcp/opora-dlva-polzanya-op 1091-cherepashka, знайдено 06.03.2017 p.). Недоліком вказаного аналога є його незручність та обмежена функціональність, які зумовлені виконанням бічних стійок без можливості регулювання висоти їх положення та виконання поздовжніх елементів вигнутими. При цьому відома опора є небезпечною за рахунок близького до утримувача тіла розташування коліс внаслідок конструктивного рішення, що може призводити до потрапляння рук та ніг користувача під колеса. Внаслідок виконання бічних стійок без можливості регулювання висоти їх положення вказаний аналог не може бути використаний для дітей різного віку, оскільки відсутність можливості підйому або опускання бічних стійок відповідно зумовлює відсутність можливості регулювання висоти утримувача тіла над поверхнею підлоги. Таким чином відсутня можливість налаштування вказаного аналога на фізичні параметри дітей різного віку з відповідно різною довжиною рук та ніг. Окрім того відсутність можливості підйому або опускання бічних стійок робить використання відомого аналога незручним, оскільки тіло дитини, розміщене в утримувачі, фактично не обмежене з боків та не захищене від небажаної зміни положення в утримувачі тіла. Разом з тим виконання поздовжніх елементів вигнутими робить використання найближчого аналога незручним, оскільки значно обмежує простір, в якому розміщується тіло дитини. Окрім того розміщення нижніх частин бічних стійок у вигинах поздовжніх елементів робить конструкцію аналога нестійкою в цілому та обмежує ширину бічних стійок, що негативно впливає на безпеку дитини під час використання аналога, оскільки надто вузькі бічні стійки не забезпечують надійного кріплення тіла дитини в утримувачі. Найближчим аналогом заявленої корисної моделі є опора для повзання "Волчок", яка включає основу, виконану у вигляді прямокутника, від якого під кутом 120-130° відходять пласкі ніжки, на кінцях яких розташовані колеса, включає бічні стійки, встановлені з можливістю регулювання висоти їх положення та закріплення у встановленому положенні, які з'єднані з засобами кріплення утримувача тіла, встановленими з можливістю регулювання в передній частині їх положення та закріплення у встановленому положенні, які з'єднані з оснащеним щонайменше одним засобом кріплення тіла утримувачем тіла, при цьому у бічних стійках, з'єднаних з основою, виконані нижні прорізи, в яких встановлені кріпильні елементи для закріплення бічних стійок у встановленому положенні, таверхні прорізи в передній частині бічних стійок, в яких встановлені кріпильні елементи для закріплення засобів кріплення утримувача тіла у встановленому положенні (патент RU 63217 U1, опубліковано 27.05.2007 p., Бюл. № 15). Недоліками найближчого аналога є його низька ефективність, незручність, небезпечність та обмежена функціональність, які зумовлені виконанням ніжок з одне ціле з основою і з'єднанням бічних стійок з основою у сукупності суттєвих ознак. Внаслідок виконання ніжок за одне ціле з основою обмежується простір, в якому розміщується тіло дитини та простір для руху рук та ніг дитини, що знижує ефективність використання найближчого аналога та є незручним для дитини. Окрім того конструкція основи зумовлює розташування ніжок із колесами надто близько до рук та ніг розміщеної в утримувачі дитини, що робить найближчий аналог небезпечним та може призвести до травм рук та ніг дитини під час руху найближчого аналога. Разом з тим обмеження простору між бічними стійками, в якому розміщується тіло дитини, робить найближчий аналог обмежено функціональним, оскільки така конструкція не дозволяє використовувати найближчий аналог для дітей різного віку з різними фізичними параметрами, що, в свою чергу, обмежує строк використання відомої опори для повзання. Крім того обмеження простору між бічними стійками внаслідок конструкції основи найближчого аналога зумовлює відповідне зменшення можливої висоти бічних стійок внаслідок зменшення стійкості опори до навантажень та втрати рівноваги. Зменшення висоти бічних 1 UA 117149 U 5 10 15 20 25 30 35 40 45 50 55 стійок, в свою чергу, підвищує небезпеку використання найближчого аналога, оскільки безпечне та надійне розміщення дитини у просторі між бічними стійками потребує відповідної висоти бічних стійок, верхні частини яких мають бути вищими за положення дитини, розміщеної в утримувачі тіла. Також конструкція основи у найближчому аналогу зумовлює обмеження ширини бічних стійок, які кріпляться до бокових сторін основи з розташуванням їх нижніх частин у просторі між ніжками, що також обмежує простір, в якому розміщується тіло дитини, робить найближчий аналог, в цілому, нестійким до необхідних навантажень і збільшує ризик втрати рівноваги та небажаного падіння найближчого аналога на бічну стійку під час здійснення дитиною інтенсивних рухів. Технічною задачею заявленої корисної моделі є створення опори для повзання, яка характеризується підвищеною ефективністю, безпечністю, зручністю користування, стійкістю до навантажень, виключення втрати рівноваги та можливістю застосування для дітей різного віку з різними фізичними параметрами. Вирішення поставленої технічної задачі досягається тим, що у заявленій опорі для повзання "Павучок", яка включає основу, ніжки, на кінцях яких розташовані колеса, бічні стійки, з'єднані з засобами кріплення утримувача тіла, встановленими з можливістю регулювання їх положення та закріплення у встановленому положенні, які з'єднані з оснащеним щонайменше одним засобом кріплення тіла утримувачем тіла, у бічних стійках виконані нижні прорізи, в яких розташовані кріпильні елементи для закріплення бічних стійок у встановленому положенні, та верхні прорізи, в яких розташовані кріпильні елементи для закріплення засобів кріплення утримувача тіла у встановленому положенні, згідно пропозиції, основа виконана з поперечним елементом та двома поздовжніми елементами, які виконані на крайових частинах поперечного елемента під прямим кутом до нього, ніжки відходять від кінцевих частин поздовжніх елементів під кутом до їх поздовжніх осей та направлені назовні від простору між поздовжніми елементами, а бічні стійки з'єднані з поздовжніми елементами з можливістю регулювання їх положення по висоті та закріплення у встановленому положенні. Окрім того, згідно з пропозицією, поперечний елемент включає щонайменше один додатковий шар матеріалу. Також, згідно з пропозицією, довжина нижніх прорізів становить 65-70 мм, переважно 70 мм, відстань між поздовжніми елементами становить 280-320 мм, переважно 300 мм, а відстань між бічними стійками становить 340-380 мм, переважно 360 мм. Разом з тим, згідно з пропозицією, на задній частині кожної з бічних стійок виконані верхні прорізи, в яких встановлені кріпильні елементи для закріплення засобів кріплення утримувача тіла у встановленому положенні. Крім того, згідно з пропозицією, ніжки виконані під кутом 25-90°, переважно 45°, до поздовжніх осей поздовжніх елементів. Технічним результатом заявленого технічного рішення є підвищення ефективності, зручності користування, стійкості до навантажень, виключення втрати рівноваги при забезпеченні безпеки користування, можливості застосування для дітей різного віку з різними фізичними параметрами, підвищення строку використання. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та очікуваним технічним результатом полягає у наступному. У сукупності суттєвих ознак заявленої опори для повзання забезпечується підвищена ефективність заявленої опори за рахунок забезпечення простору для вільних рухів рук та ніг дитини, розміщеної в утримувачі тіла, та вільного руху заявленої опори внаслідок вільних рухів рук та ніг дитини, підвищена зручність та безпечність користування заявленою опорою внаслідок заявленої конструкції поздовжніх елементів та збільшення простору між бічними стійками, підвищена стійкість до навантажень та виключення втрати рівноваги внаслідок поліпшення конструкції основи порівняно з найближчим аналогом, можливість застосування заявленої опори для дітей різного віку з різними фізичними параметрами та підвищення строку використання за рахунок оптимальної конструкції основи, збільшення простору між бічними стійками у поєднанні з можливістю регулювання висоти положення бічних стійок, висоти положення та куту нахилу утримувача тіла. Виконання основи з поперечним елементом та двома поздовжніми елементами, які виконані на крайових частинах поперечного елемента під прямим кутом до нього, підвищує ефективність використання заявленої опори для повзання, оскільки розширює простір, в якому рухаються руки та ноги дитини, розміщеної в утримувачі тіла, зокрема, простір між ніжками. Вказане збільшення простору дозволяє дитині здійснювати вільні рухи руками та ногами без перешкод з 2 UA 117149 U 5 10 15 20 25 30 35 40 45 50 55 60 боку елементів основи, рухати опору, та, відповідно, розвивати правильний стереотип рухів, зокрема, рухів для повзання, що відповідає функціональному призначенню опори. Виконання основи з поперечним елементом та двома поздовжніми елементами, які виконані на крайових частинах поперечного елемента під прямим кутом до нього, підвищує зручність використання заявленої опори внаслідок розширення простору між бічними стійками, що, у свою чергу, зумовлює більш зручне, порівняно з найближчим аналогом, положення тіла дитини в утримувачі та можливість здійснення дитиною вільних рухів руками та ногами у розширеному просторі, ширина якого дорівнює відстані між бічними стійками. Крім того вказане виконання основи забезпечує безпеку використання заявленої опори, оскільки виключає можливість травмування дитини об колеса заявленої опори за рахунок розширення простору між бічними стійками, і, відповідно, простору для руху рук та ніг дитини. Також розширення простору між бічними стійками забезпечує можливість використання заявленої опори для дітей із різними фізичними параметрами, та, відповідно, підвищує строк використання заявленої опори, оскільки розширений простір між бічними стійками допускає поступове збільшення ширини тіла дитини під час її росту без втрати заявленою опорою своїх функціональних властивостей або підвищення незручності використання. Окрім того вказане виконання основи збільшує стійкість заявленої опори до навантажень та виключає втрату заявленою опорою рівноваги, оскільки вказане поєднання поперечного елементу та поздовжніх елементів збільшує опорну площу основи, і, відповідно, вагу тіла дитини та бічних стійок, яку може витримати основа. Збільшення опорної площі основи за рахунок виконання основи із двома поздовжніми елементами також надає можливість використовувати заявлену опору для дітей різного віку та ваги із різною силою рухів, підвищуючи строк використання заявленої опори. Підвищена стійкість заявленої опори робить можливим підвищення висоти бічних стійок, і, відповідно, забезпечення безпеки використання заявленої опори за рахунок надійного розміщення дитини в утримувачі для тіла між бічними стійками відповідної висоти. Виконання бічних стійок з'єднаними з поздовжніми елементами надає можливість розширити нижні частини бічних стійок, що, у свою чергу, підвищує стійкість заявленої опори до навантаження, втрати рівноваги та робить більш надійним кріплення тіла дитини в утримувачі тіла. Окрім того вказане виконання бічних стійок надає можливість регулювати висоту положення над рівнем підлоги тіла дитини, розміщеного в утримувачі тіла, у збільшеному діапазоні за рахунок збільшення простору для підіймання та опускання бічних стійок, що забезпечує можливість використання заявленої опори для дітей різного віку із різною довжиною рук та ніг. Виконання ніжок такими, що відходять від кінцевих частин поздовжніх елементів під кутом до їх поздовжніх осей та направлені назовні від простору між поздовжніми елементами, дозволяє рознести колеса заявленої опори для повзання вперед, назад та в сторони від простору між бічними стійками, що підвищує ефективність та зручність користування заявленою опорою внаслідок розширення простору для вільного руху рук та ніг дитини та усунення можливості травмування рук та ніг дитини колесами під час руху заявленої опори. Також за рахунок більш віддаленого, порівняно з найближчим аналогом, положення коліс, розташованих на ніжках, підвищується стійкість заявленої опори до навантаження та виключається втрата рівноваги, а також полегшується переміщення опори внаслідок рухів рук та ніг дитини, розміщеної в утримувачі тіла. Виконання поперечного елемента із щонайменше одним додатковим шаром матеріалу дозволяє оптимально підвищити стійкість заявленої опори до навантажень та повністю виключити можливість вигину поперечного елементу донизу та його ушкодження, яке може статися внаслідок розміщення в утримувачі тіла дитини з великою вагою. Виконання нижніх прорізів бічних стійок із довжиною, яка становить 65-70 мм, переважно 70 мм, поздовжніх елементів із відстанню між ними, яка становить 280-320 мм, переважно 300 мм, та бічних стійок із відстанню між ними, яка становить 340-380 мм, переважно 360 мм, дозволяє з максимальною ефективністю використовувати заявлену опору для найширшого діапазону вікових категорій дітей, хворих на ДЦП, без втрати заявленою опорою функціональності, та відповідно подовжити строк використання заявленої опори. Виконання на задній частині кожної з бічних стійок верхніх прорізів, в які встановлені кріпильні елементи для закріплення засобів кріплення утримувача тіла у встановленому положенні, дозволяє регулювати кут нахилу утримувача тіла разом з його положенням по висоті, що, у свою чергу, дозволяє підвищити ефективність, зручність використання заявленої опори та її функціональність внаслідок розширеного налаштування положення утримувача тіла і збільшення обсягу положень, в яких може перебувати дитина, розміщена в утримувачі тіла. 3 UA 117149 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання ніжок під кутом 25-90°, переважно 45°, до поздовжніх осей поздовжніх елементів зумовлює оптимальне рознесення коліс заявленої опори вперед, назад та в сторони від простору між бічними стійками, що підвищує безпеку рухів рук та ніг дитини під час руху заявленої опори та полегшує переміщення опори внаслідок рухів рук та ніг дитини. Конструкція заявленої опори для повзання пояснюється за допомогою наступних зображень: Фіг. 1 - Загальний вигляд опори для повзання "Павучок". Фіг. 2 - Загальний вигляд основи та бічних стійок зверху. Фіг. 3 - Загальний вигляд опори для повзання "Павучок" збоку. На Фіг. 1 зображений один з можливих, але не виключний, варіант виконання заявленої опори для повзання, яка включає основу, ніжки 10, на кінцях яких розташовані колеса 11, бічні стійки 3, з'єднані з засобами кріплення утримувача тіла 6, які з'єднані з оснащеним засобами кріплення тіла 5 утримувачем тіла 4. У бічних стійках 3 виконані нижні прорізи 7, в яких розташовані кріпильні елементи 9, та верхні прорізи 8, в яких розташовані кріпильні елементи 9. Основа зображеного варіанти виконання заявленої опори виконана з поперечним елементом 1 та двома поздовжніми елементами 2, які виконані на крайових частинах поперечного елемента 1 під прямим кутом, від кінцевих частин поздовжніх елементів 2 під кутом до їх поздовжніх осей відходять ніжки 10, направлені назовні від простору між поздовжніми елементами 2, а бічні стійки 3 з'єднані з поздовжніми елементами 2. Основа зображеного варіанта виконання заявленої опори для повзання включає поперечний елемент 1 та два поздовжніх елементи 2. У зображеному варіанті виконання заявленої опори поперечний елемент 1 виконаний у вигляді подовженого прямокутника та виконує роль центрального несучого елемента для двох поздовжніх елементів 2. Разом з тим поперечний елемент 1 та поздовжні елементи 2 можуть бути виконані за одне ціле. Також поперечний елемент 1 може бути виконаний з деревини або міцного полімерного матеріалу та може включати щонайменше один додатковий шар матеріалу, наприклад матеріалу з підвищеною міцністю або матеріалу, ідентичного матеріалу поперечного елемента 1, розміщеного, наприклад, між його нижньої та верхньою поверхнями. У переважному варіанті виконання заявленої опори довжина поперечного елемента 1 дорівнює відстані між бічними стійками 3. Поздовжні елементи 2 виконані на крайових частинах поперечного елемента 1 під прямим кутом, як це видно, зокрема, на Фіг. 2. У будь-якому з варіантів виконання заявленої опори для повзання поздовжні осі поздовжніх елементів 2 є перпендикулярними до поздовжньої осі опорного елемента 1. Поздовжні елементи 2 можуть бути виконані з деревини або міцного полімерного матеріалу. З'єднання бічних стійок 3 з поздовжніми елементами 2 забезпечується за рахунок виконання на поздовжніх елементах 2 рейок, улоговин або інших подібних елементів. Бічні стійки 3 з'єднані з засобами кріплення утримувача тіла 6 та з поздовжніми елементами 2 з можливістю регулювання їх положення по висоті та закріплення у встановленому положенні. Бічні стійки 3 можуть бути виконані з деревини або міцного полімерного матеріалу. У зображеному варіанті виконання заявленої опори бічні стійки 3 виконані у вигляді неправильних багатокутників, як це видно, зокрема, на Фіг. 3, проте можуть бути виконані будь-якої іншої форми, наприклад напівкруглої або овальної форми. Нижні частини бічних стійок 3 розташовані між кінцевими частинами поздовжніх елементів 2. Утримувач тіла 4 призначений для безпосереднього утримання тіла дитини у заявленій опорі, оснащений щонайменше одним засобом кріплення тіла 5 та з'єднаний із засобами кріплення 6 утримувача тіла 4. Утримувач тіла 4 може бути виконаний з тканини або гнучкого полімерного матеріалу і може бути з'єднаний з засобами кріплення 6 утримувача тіла 4 за допомогою стрічок, петель, гачків, кілець, прорізів, отворів у вказаних засобах кріплення 6 або будь-яким іншим подібним способом. У зображеному варіанті виконання заявленої опори утримувач тіла 4 виконаний у вигляді широкої стрічки, довжина якої дорівнює відстані між бічними стійками 3, та оснащений двома засобами кріплення тіла 5. Разом з тим утримувач тіла 4 може бути виконаний у будь-якій формі, придатній для розміщення тіла дитини, наприклад, у формі ложа або рельєфної платформи. Засіб або засоби кріплення тіла 5, якими оснащений утримувач тіла 4, можуть бути виконані з тканини або гнучкого полімерного матеріалу, наприклад, у вигляді стрічок, ремінців або джгутів та можуть мати додаткові елементи для кріплення тіла або одягу дитини до утримувача тіла 4, наприклад, карабіни, петлі, застібки тощо. У зображеному варіанті виконання заявленої опори для повзання засоби кріплення тіла 5 виконані у вигляді двох паралельних стрічок. Засоби кріплення 6 утримувача тіла 4 призначені для регулювання кута нахилу утримувача тіла 4 та регулювання висоти його положення завдяки з'єднанню з бічними стійками 3 та 4 UA 117149 U 5 10 15 20 25 30 35 40 45 50 55 60 виконанню із можливістю регулювання їх положення та закріплення у встановленому положенні. У зображеному варіанті виконання заявленої опори засоби кріплення 6 утримувача тіла 4 виконані у вигляді брусків з отворами для засобів кріплення 9, проте можуть бути виконані у будь-якій іншій формі, наприклад у вигляді штанг або планок. Нижні прорізи 7 виконані у бічних стійках 3 та призначені для розташування в них кріпильних елементів 9. У зображеному варіанті виконання заявленої опори кожна з нижніх частин обох бічних стійок 3 має по два паралельних один одному нижніх прорізи 7, які виконані з одним кріпильним елементом 9 у кожному нижньому прорізі 7 відповідно. Разом з тим кількість нижній прорізів 7 може бути більше двох. Верхні прорізи 8 виконані у бічних стійках 3 та призначені для розташування в них кріпильних елементів 9. У зображеному варіанті виконання заявленої опори верхні частини бічних стійок 3 мають по два верхніх прорізи 8, відповідно у передній та задній частинах, які виконані з одним кріпильним елементом 9 у кожному верхньому прорізі 8 відповідно. Разом з тим кількість верхніх прорізів 8 може бути більше двох. Кріпильні елементи 9 встановлені у нижніх прорізах 7 та верхніх прорізах 8 та призначені для закріплення бічних стійок 3 та засобів кріплення 6 утримувача тіла 4 у встановленому положенні. Як кріпильні елементи 9 можуть бути використані, наприклад, болти, гвинти або інші подібні засоби, оснащені засобами для ручного переміщення, наприклад гайками з пласкими вушками для ручного закручування, як це видно у зображеному варіанті виконання заявленої опори. Ніжки 10 відходять від кінцевих частин поздовжніх елементів 2 під кутом до їх поздовжніх осей, направлені назовні від простору між поздовжніми елементами 2 та виконані із розташованими на них колесами 11. Ніжки 10 можуть бути виконані за одне ціле з поздовжніми елементами 2 або кріпитися до них, а кутові виступи у місцях з'єднання ніжок 10 із кінцевими частинами поздовжніх елементів 2 можуть бути виконані згладженими. У зображеному варіанті виконання заявленої опори для повзання ніжки 10 виконані за одне ціле з кінцевими частинами поздовжніх елементів 2, а колеса 11 кріпляться до нижніх поверхонь ніжок 10. Разом тим колеса 11 можуть кріпитися до бокових поверхонь ніжок 10. На Фіг. 2 зображений один із можливих, але не виключний варіант виконання основи, бічних стійок 3 із кріпильними елементами 9, засобів кріплення 6 утримувача тіла 4 та ніжок 10 заявленої опори для повзання. На Фіг. 2 показані, зокрема, відстань а між поздовжніми елементами 2, відстань b між бічними стійками 3, кут с до поздовжніх осей d поздовжніх елементів 2. У переважному варіанті виконання заявленої опори для повзання відстань а становить 300 мм, відстань b становить 360 мм, а кут с дорівнює 45°. Разом з тим відстань а може становити від 280 до 320 мм, відстань b може становити від 340 до 380 мм, а кут с може становити від 25° до 90°. На Фіг. 3 зображений вигляд збоку одного із можливих, але не виключного варіанту виконання заявленої опори, із зазначеною, зокрема, довжиною є нижніх прорізів 7. У переважному варіанті виконання заявленої опори довжина нижніх прорізів 7 є становить 70 мм, проте може становити від 65 мм до 70 мм. Заявлену опору для повзання використовують наступним чином. Перед початком фізичних вправ заявлену опору для повзання налаштовують відповідно до фізичних параметрів дитини, регулюючи положення бічних стійок 3 по висоті шляхом їх підіймання або опускання, та кут нахилу і положення по висоті утримувача тіла 4 шляхом регулювання положення засобів кріплення 6 утримувача тіла 4. Встановивши бічні стійки 3, засоби кріплення тіла 6 утримувача тіла 4 та утримувач тіла 4 у необхідне положення, вказані елементи конструкції заявленої опори закріплюють за допомогою кріпильних елементів 9. Далі дитину розміщують в утримувачі тіла 4 та закріплюють положення тіла дитини в утримувачі тіла 4 за допомогою засобів кріплення тіла 5. Після цього дитина рухає заявлену опору по підлозі за допомогою коліс 11, відштовхуючись руками та ногами від підлоги. При цьому заявлену опору, у разі виникнення необхідності, легко направити, взявши її за бічні стійки 3 або ніжки 10 та розвернувши у потрібному напрямку. Після здійснення фізичних вправ засоби кріплення тіла 5 послаблюють та виймають дитину з утримувача тіла 4. Відповідно до вікових змін у фізичних параметрах дитини заявлену опору налаштовують вказаним вище способом. Таким чином, заявлена опора для повзання допомагає здійснювати реабілітацію дітей, хворих на тяжкі форми ДЦП, розвиваючи у них правильні стереотипи рухів з урахуванням фізичних можливостей дітей різного віку без надмірного навантаження на їх здоров'я та без надлишкового виснаження. При цьому відносна простота конструкції та легкість використання заявленої опори дозволяють їй стати широко поширеним, універсальним засобом реабілітації 5 UA 117149 U 5 10 15 20 25 30 опорно-рухової системи, доступним широкому колу споживачів, та робить можливим використання заявленої опори для повзання як у медичних закладах, так і домашніх умовах. В існуючих джерелах патентної та науково-технічної інформації не виявлена опора для повзання, яка має заявлену сукупність суттєвих ознак, тому представлене технічне рішення відповідає критерію "новизна". Запропоноване технічне рішення є промислово придатним, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо відтворити на сучасному етапі розвитку техніки в умовах промислового виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Опора для повзання, яка включає основу, ніжки, на кінцях яких розташовані колеса, бічні стійки, з'єднані з засобами кріплення утримувача тіла, встановленими з можливістю регулювання їх положення та закріплення у встановленому положенні, які з'єднані з оснащеним щонайменше одним засобом кріплення тіла утримувачем тіла, у бічних стійках виконані нижні прорізи, в яких розташовані кріпильні елементи для закріплення бічних стійок у встановленому положенні, та верхні прорізи, в яких розташовані кріпильні елементи для закріплення засобів кріплення утримувача тіла у встановленому положенні, яка відрізняється тим, що основа виконана з поперечним елементомта двома поздовжніми елементами, які виконані на крайових частинах поперечного елемента під прямим кутом до нього, ніжки відходять від кінцевих частин поздовжніх елементів під кутом до їх поздовжніх осей та направлені назовні від простору між поздовжніми елементами, а бічні стійки з'єднані з поздовжніми елементами з можливістю регулювання їх положення по висоті та закріплення у встановленому положенні. 2. Опора для повзання за п. 1, яка відрізняється тим, що поперечний елемент включає щонайменше один додатковий шар матеріалу. 3. Опора для повзання за п. 1, яка відрізняється тим, що довжина нижніх прорізів становить 65-70 мм, переважно 70 мм, відстань між поздовжніми елементами становить 280-320 мм, переважно 300 мм, а відстань між бічними стійками становить 340-380 мм, переважно 360 мм. 4. Опора для повзання за п. 1, яка відрізняється тим, що на задній частині кожної з бічних стійок виконані верхні прорізи, в яких встановлені кріпильні елементи для закріплення засобів кріплення утримувача тіла у встановленому положенні. 5. Опора для повзання за п. 1, яка відрізняється тим, що ніжки виконані під кутом 25-90°, переважно 45°, до поздовжніх осей поздовжніх елементів. 6 UA 117149 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
