Пляшка для напоїв

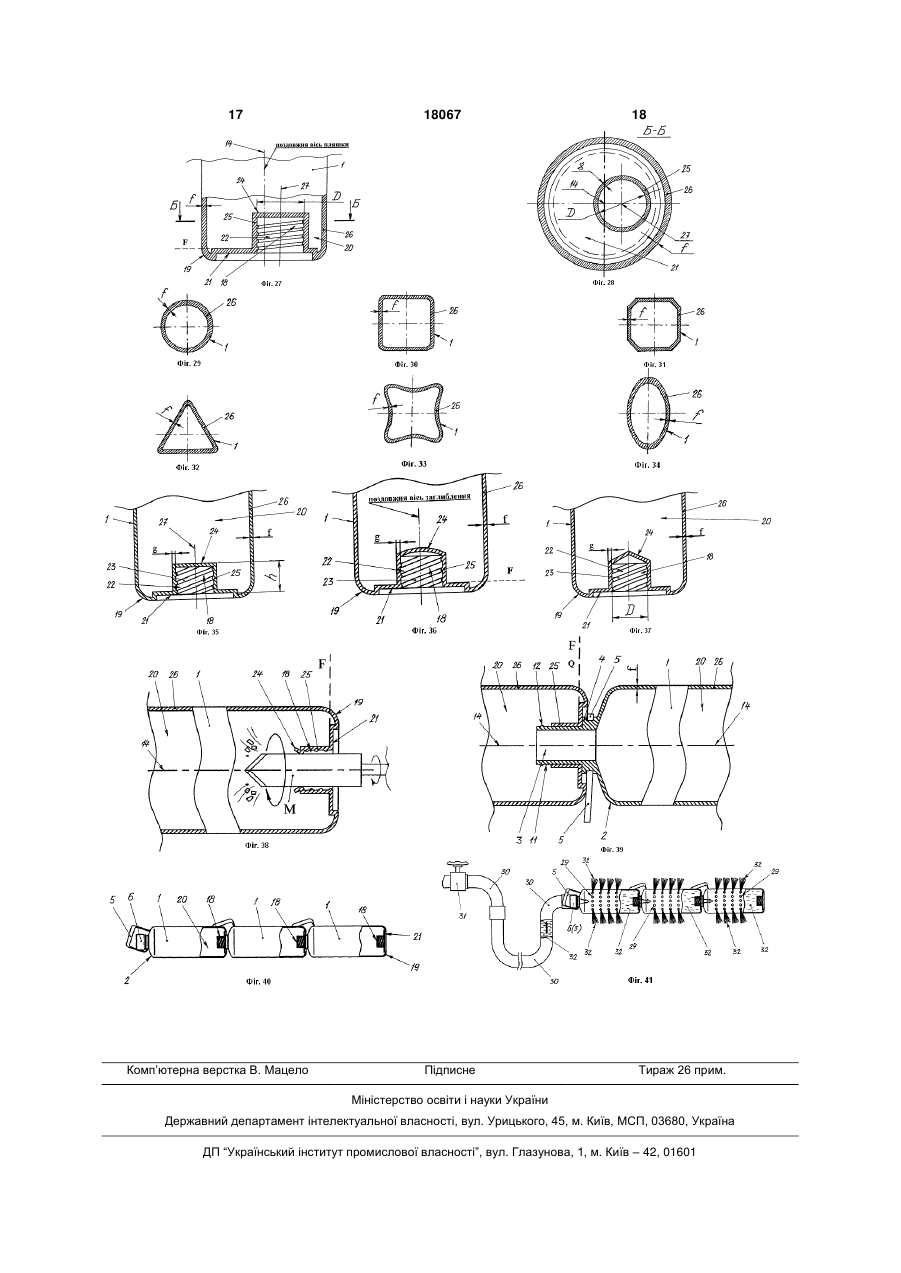

1. Пляшка для напоїв, що містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною, бурт, виконаний на заливній горловині, ручку для перенесення пляшки та кришку, при цьому на внутрішній поверхні бокових стінок кришки виконана різьба, заливна горловина виконана таким чином, що виступає над зовнішньою поверхнею торцевої частини корпусу, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою між крайнім нижнім витком та зовнішньою поверхнею торцевої частини корпусу, ручка для перенесення закріплена на заливній горловині між буртом та зазначеною зовнішньою поверхнею торцевої частини корпусу, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, ручка для перенесення пляшки виконана пласкою або будьякої іншої форми в поперечному перерізі, ручка для перенесення пляшки виконана з можливістю відхилення відносно осі кріплення в обидва боки від подовжньої осі пляшки та провертання своєю площиною відносно зазначеної поздовжньої осі пляшки, на зовнішній поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна поздовжній осі заливної горловини, корпус, ручка для перенесення пляшки та кришка виконані з 2 (19) 1 3 Корисна модель відноситься до галузі задоволення життєвих потреб людини, зокрема, до пляшок, а саме, до пляшок для напоїв. Відома ємність для рідких харчових продуктів, що містить корпус, виконаний герметичним, заливну горловину, виконану на корпусі, що закривається кришкою або пробкою, при цьому на зовнішній поверхні корпусу виконані декоративні елементи, що виступають над поверхнею корпусу, на зовнішній поверхні корпусу нанесені або написи, або малюнки, або комбінація графічних елементів, що відрізняються за формою і кольорами, причому декоративні виступи на поверхні виконані розташованими в площині, перпендикулярній поздовжній осі корпусу згаданої ємності 1 . До недоліків відомої ємності для рідких харчових продуктів відноситься те, що вона не несе більше ніяких функцій, крім, як функції ємності для зберігання рідких харчових продуктів. Відома пляшка для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпусу, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою, причому площина бурта перпендикулярна подовжній осі заливної горловини 2 . До недоліків відомої пляшки для напоїв відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, для мінеральної води або будь-яких безалкогольних напоїв. Найбільш близьким технічним рішенням, як по суті, так і за результатом, що досягається, яке обрано за прототип, є пляшка для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною, бурт, виконаний на заливній горловині, ручку для перенесення пляшки та кришку, при цьому на внутрішній поверхні бокових стінок кришки виконана різьба, заливна горловина виконана виступаючою над зовнішньою поверхнею торцевої частини корпусу, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою між крайнім нижнім витком та зовнішньою поверхнею торцевої частини корпусу, ручка для перенесення закріплена на заливній горловині між буртом та зазначеною зовнішньою поверхнею торцевої частини корпусу, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, ручка для перенесення пляшки виконана пласкою або будьякої іншої форми в поперечному перерізі, ручка для перенесення пляшки виконана з можливістю відхилення відносно осі кріплення в обидва боки від подовжньої осі пляшки та провертання своєю площиною відносно зазначеної поздовжньої осі пляшки, на зовнішній поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна поздовжній осі заливної горловини, корпус, ручка для перенесення пляшки та кришка виконані з 18067 4 пластмаси або будь-якого іншого полімерного матеріалу, що по медичних нормах забезпечує тривале збереження рідкого харчового продукту, поміщеного у внутрішню порожнину корпусу пляшки 3, 4 . До недоліків відомої пляшки для напоїв, яка обрана за прототип, відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, мінеральної води або будь-яких інших безалкогольних напоїв, і не може бути пристосована до виконання інших функцій. В основу корисної моделі покладена задача шляхом зміни конструкції пляшки для напоїв забезпечити розширення її функцій та можливостей. Суть корисної моделі в пляшці для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною, бурт, виконаний на заливній горловині, ручку для перенесення пляшки та кришку, при цьому на внутрішній поверхні бокових стінок кришки виконана різьба, заливна горловина виконана виступаючою над зовнішньою поверхнею торцевої частини корпусу, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою між крайнім нижнім витком та зовнішньою поверхнею торцевої частини корпусу, ручка для перенесення закріплена на заливній горловині між буртом та зазначеною зовнішньою поверхнею торцевої частини корпусу, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, ручка для перенесення пляшки виконана пласкою або будь-якої іншої форми в поперечному перерізі, ручка для перенесення пляшки виконана з можливістю відхилення відносно осі кріплення в обидва боки від подовжньої осі пляшки та провертання своєю площиною відносно зазначеної поздовжньої осі пляшки, на зовнішній поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна поздовжній осі заливної горловини, корпус, ручка для перенесення пляшки та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу, що по медичних нормах забезпечує тривале збереження рідкого харчового продукту, поміщеного у внутрішню порожнину корпусу пляшки, полягає в тому, що пляшка містить заглиблення, виконане на протилежній, відносно заливної горловини, торцевій частині корпусу, направлене усередину корпусу, на зазначеній торцевій частині корпусу в районі входу в заглиблення виконана площадка. Суть корисної моделі полягає і в тому, що корпус виконано циліндричної або будь-якої іншої форми в плані та у поперечному перерізі, на зовнішній поверхні заглиблення виконана різьба, що аналогічна різьбі, яка виконана на кришці, форма та габарити зазначеного заглиблення аналогічні формі та габаритам внутрішньої поверхні кришки, заглиблення виконане глибиною не менше величини бокових стінок зазначеної кришки. Суть корисної моделі полягає також і в тому, що торцева поверхня заглиблення виконана пласкої або будь-якої іншої форми, товщина стінок, що створюють зазначене заглиблення, виконана не менше 5 18067 6 товщини стінок корпусу, корпус, ручка для перенешці для напоїв, яка заявляється, на Фіг.9 показасення пляшки та кришка виготовлені або з прозоний зовнішній вигляд кришки з нанесеними на бічні рого матеріалу, або непрозорого матеріалу, або стінки елементами фактури, призначеними для кольорового матеріалу - прозорого або непрозорофіксації пальців руки при відкручуванні кришки, на го, заглиблення виконане або по поздовжній осі Фіг.10-12 показані варіанти конструктивного викокорпусу, або паралельно відносно зазначеної познання торцевої поверхні заглиблення, на Фіг.13-14 довжньої осі корпусу, площина площадки, яка випоказані варіанти конструктивного виконання торконана на торцевій частині корпусу в районі входу цевої поверхні кришки і нанесення елементів факв заглиблення, перпендикулярна поздовжній осі тури, призначених для фіксації пальців руки на зазначеного заглиблення, а кришка виготовлена бічних стінках кришки при відкручуванні зазначеної або з матеріалу, який є аналогічним матеріалу кришки, на Фіг.15-18 показані варіанти конструктикорпусу, або з будь-якого іншого матеріалу чи їх вного виконання ручки, призначеної для перенесумішей. сення пляшки, на Фіг.19-21 показані варіанти відПорівняльний аналіз технічного рішення з прохилення ручки від поздовжньої осі корпусу пляшки тотипом показує, що пляшка для напоїв, яка заяв(і варіанти конструктивного виконання ручки у поляється, відрізняється тим, що вона містить заглиперечному перерізі), на Фіг.22 показана схема блення, виконане на протилежній, відносно конструктивного виконання заглиблення в донній заливної горловини, торцевій частині корпусу, начастині корпусу пляшки для напоїв, яка заявляєтьправлене усередину корпусу, на зазначеній торцеся, на Фіг.23-26 показані варіанти конструктивного вій частині корпусу в районі входу в заглиблення виконання корпусу пляшки для напоїв, яка заявлявиконана площадка, при цьому корпус виконано ється, вид збоку, на Фіг.27-28 показана схема розциліндричної або будь-якої іншої форми в плані та міщення заглиблення в варіанті виконання заглибу поперечному перерізі, на зовнішній поверхні залення паралельно своєю поздовжньою віссю глиблення виконана різьба, що аналогічна різьбі, поздовжній вісі корпусу пляшки, на Фіг.29-34 покаяка виконана на кришці, форма та габарити зазназані варіанти конструктивного виконання корпусу ченого заглиблення аналогічні формі та габаритам пляшки для напоїв, яка заявляється, у поперечновнутрішньої поверхні кришки, заглиблення виконаму перерізі, на Фіг.35-37 показані варіанти консне глибиною не менше величини бокових стінок труктивного виконання заглиблення в донній часзазначеної кришки, причому торцева поверхня тині корпусу пляшки для напоїв, яка заявляється, заглиблення виконана пласкої або будь-якої іншої на Фіг.38 показана схема руйнування (убирання) форми, товщина стінок, що створюють зазначене торцевої поверхні заглиблення (як варіант технозаглиблення, виконана не менше товщини стінок логічного процесу), на Фіг.39 показана схема з'єдкорпусу, корпус, ручка для перенесення пляшки та нання двох пляшок, конструкція яких заявляється, кришка виготовлені або з прозорого матеріалу, на Фіг.40 показана схема з'єднання N пляшок, або непрозорого матеріалу, або кольорового маконструкція яких заявляється, у магістраль підветеріалу - прозорого або непрозорого, заглиблення дення рідини (наприклад, води), на Фіг.41 показана виконане або по поздовжній осі корпусу, або парасхема виконання поливу з використанням магістлельно відносно зазначеної подовжньої осі корпуралі, що створена зі з'єднаних між собою пляшок су, площина площадки, яка виконана на торцевій для напоїв, конструкція яких заявляється. частині корпусу в районі входу в заглиблення, пеПляшка для напоїв містить (як варіант консрпендикулярна поздовжній осі зазначеного заглитруктивного виконання) (див. Фіг.1-4) корпус 1 з блення, а кришка виготовлена або з матеріалу, виконаною на ньому на одній з торцевих частин 2 який є аналогічним матеріалу корпусу, або з будьзаливною горловиною 3, бурт 4, виконаний на заякого іншого матеріалу чи їх сумішей. ливній горловині 3, ручку 5 для перенесення пляТаким чином, пляшка для напоїв, яка заявляшки та кришку 6. Конструктивно на внутрішній поється, відповідає критерію винаходу "новизна". верхні 7 бокових стінок 8 кришки 6 виконана різьба Суть корисної моделі пояснюється за допомо9 (див. Фіг.5). Заливна горловина 3 виконана вигою ілюстрацій, де на Фіг.1 представлена конструступаючою над зовнішньою поверхнею 10 торцективно-компонувальна схема пляшки для напоїв, вої частини 2 корпусу 1 (див. Фіг.3 та Фіг.6-7). яка заявляється, вид спереду, на Фіг.2 представКонструктивно і технологічно заливна горловина 3 лена конструктивно-компонувальна схема пляшки виконана циліндричної форми (див. Фіг.3-4). для напоїв, яка заявляється, вид збоку, на Фіг.3 Конструктивно на бічній поверхні 11 заливної представлена конструктивно-компонувальна схегорловини 3 виконана різьба 12 (див. Фіг.3 та Фіг.6ма пляшки для напоїв, яка заявляється, із знятою 7), що відповідає різьбі 9, яка виконана на кришці 6 кришкою, на Фіг.4 показаний загальний вигляд (див. Фіг.5 та Фіг.8). Бурт 4 конструктивно виконано пляшки для напоїв, яка заявляється, на Фіг.5 розміщеним за різьбою 12 між крайнім нижнім її представлена конструктивно-компонувальна схевитком та зовнішньою поверхнею 10 торцевої часма кришки, що застосовується у пляшці для напотини 2 корпусу 1 (див. Фіг.1-3, Фіг.6-7 та Фіг.39). їв, яка заявляється, на Фіг.6 представлена консРучка 5 для перенесення пляшки конструктивно труктивно-компонувальна схема пляшки для закріплена на заливній горловині 3 між буртом 4 та напоїв, яка заявляється, вид збоку і з залитим у зазначеною зовнішньою поверхнею 10 торцевої внутрішню порожнину корпусу рідким харчовим частини 2 корпусу 1 (див. Фіг.1-4, Фіг.6, Фіг.19-21 та продуктом, на Фіг.7 представлена конструктивноФіг.39-40). Конструктивно і технологічно торцева компонувальна схема заливної горловини пляшки поверхня 13 кришки 6 виконана або пласкою (див. для напоїв, яка заявляється, на Фіг.8 показані гафіг, 1-4, Фіг.8-9, Фіг.13 та Фіг.19-21), або будь-якої баритні розміри кришки, що застосовується у пляіншої форми (див. Фіг.14). Конструктивно ручка 5 7 18067 8 для перенесення пляшки виконана або пласкою значеній поздовжній осі 14 корпусу 1 (див. Фіг.27 (див. Фіг.15 та Фіг.20), або будь-якої іншої форми в та Фіг.28 - перетин Б-Б, зображений на Фіг.27). поперечному перерізі (див. Фіг.16-18, Фіг.19 та Площина F площадки 21, яка виконана на торцевій Фіг.21). Зазначена ручка 5 для перенесення пляшчастині 19 корпусу 1 в районі входу в заглиблення 18, перпендикулярна поздовжній осі 27 зазначеноки виконана з можливістю відхилення (на кут го заглиблення 18 (див. Фіг.1-3, Фіг.22, Фіг.27 та площиною Z ручки 5) відносно осі кріплення в обиФіг.36). Технологічно кришка 6 виготовлена або з два боки від поздовжньої осі 14 корпусу 1 пляшки матеріалу, який є аналогічним матеріалу корпусу (див., відповідно, Фіг.19-20 та Фіг.19 і Фіг.21) та 1, або з будь-якого іншого матеріалу, або з комбіпровертання своєю площиною Z відносно зазнанації матеріалів, що по медичних нормах забезпеченої подовжньої осі корпусу 1 пляшки. Конструкчує тривале збереження рідкого харчового продуктивно і технологічно на зовнішній поверхні 15 боту 28, поміщеного у внутрішню порожнину 20 кових стінок 8 кришки 6 виконана насічка 16 (див. корпусу 1 пляшки (див. Фіг.6). Фіг.1-2 та Фіг.13) або елементи 17 будь-якої іншої Пляшка для напоїв експлуатується наступним фактури (див. Фіг.5, Фіг.9 та Фіг.14). Площина Q чином. бурта 4 перпендикулярна поздовжній осі заливної Попередньо виготовляють корпус 1, кришку 6 з горловини 3 та корпусу 1 пляшки (поздовжня вісь різьбою 9 (виконаною на внутрішній поверхні 7 заливної горловини 3 конструктивно співпадає з бокових стінок 8), та ручку 5 для перенесення поздовжньою віссю 14 корпусу 1 пляшки) (див. пляшки (порожньої або із рідким харчовим продукФіг.1-3, Фіг.6 та Фіг.39). Технологічно корпус 1, ручтом 28, розміщеним у внутрішній порожнині 20 ка 5 для перенесення пляшки та кришка 6 виконані корпусу 1). Корпус 1 виготовляють будь-якої форз пластмаси або будь-якого іншого полімерного матеріалу, або з будь-якого іншого матеріалу ми в плані (див. Фіг.1-4 та Фіг.23-26) 4 та в попе(природного або штучного), або з комбінації цих речному перерізі (див. Фіг.28-34). На корпусі 1 таматеріалів, що по медичних нормах забезпечує кож виготовляють (на одній з торцевих частин 2) тривале збереження рідкого харчового продукту, заливну горловину 3, на якій, у свою чергу, виготопоміщеного у внутрішню порожнину корпусу 1 вляють бурт 4 (див. Фіг.1-3). На другій торцевій пляшки. Конструктивно пляшка для напоїв містить частині 19 корпусу 1, що є протилежною, відносно заглиблення 18, виконане на протилежній (відносзаливної горловини 3, виготовляють заглиблення но заливної горловини 3) торцевій частині 19 кор18, на якому, у свою чергу, виготовляють різьбу 23 пусу 1, направлене усередину порожнини 20 кор(див. Фіг.1-3, Фіг.22-27 та Фіг.35-37), що аналогічна пусу 1 (див. Фіг.1-3, Фіг.6, Фіг.22-27 та Фіг.35-39). різьбі 9, яка виконана на кришці 6 (див. Фіг.5). ЗаНа зазначеній торцевій частині 19 корпусу 1 в раглиблення 18 виконують так, щоб воно було найоні входу в заглиблення 18 виконана площадка правлене усередину корпусу 1 (див. Фіг.1 -3, Фіг.6, 21 (див. Фіг.1-3, Фіг.6, Фіг.22-27 та Фіг.35-39). КорФіг.22-27 та Фіг.35-41). Також на зазначеній торцепус 1 пляшки конструктивно виконано циліндричвій частині 19 корпусу 1 (в районі входу в заглибної (див. Фіг.1-2, Фіг.4, Фіг.23, Фіг.27-29, Фіг.38-39 лення 18) виконують площадку 21 (див. Фіг.1-3, та Фіг.40-41) або будь-якої іншої форми в плані Фіг.22-23, Фіг.27 та Фіг.35-39). Площину F площад(див. Фіг.3 та Фіг.24-26) та поперечного перерізу ки 21, яку виконують на торцевій частині 19 корпу(див. Фіг.30-34). На зовнішній поверхні 22 заглибсу 1 в районі входу в заглиблення 18, технологічно лення 18 виконана різьба 23 (див. Фіг.1-3, Фіг.22 та виконують перпендикулярно поздовжній осі 27 Фіг.35-37), що аналогічна різьбі 9, яка виконана на зазначеного заглиблення 18 (див. Фіг.3, Фіг.22, внутрішній поверхні 7 бокових стінок 8 кришки 6 Фіг.27 та Фіг.35-39). (див. Фіг.1, Фіг.5 та Фіг.8). Форма та габарити (внуФорму та габарити зазначеного заглиблення трішній діаметр D та його глибина h) зазначеного 18 виконують аналогічними формі та габаритам заглиблення 18 аналогічні формі та габаритам внутрішньої поверхні 7 кришки 5 (див. Фіг.8). За(внутрішній діаметр d) внутрішньої поверхні 7 криглиблення 18 технологічно виконують глибиною h шки 6 (див., відповідно, Фіг.1, Фіг.3, Фіг.27-28 та не менше величини L бокових стінок 8 зазначеної Фіг.37). Заглиблення 18 конструктивно виконане кришки 5 (див. Фіг.1 та Фіг.22). Торцеву поверхню глибиною h не менше величини L бокових стінок 8 24 заглиблення 18 виконують пласкої (див. Фіг.1-2, зазначеної кришки 6 (див. Фіг.1, Фіг.3, Фіг.22 та Фіг.10, Фіг.22-27 та Фіг.35-37) або будь-якої іншої Фіг.35), причому торцева поверхня 24 заглиблення форми (див. Фіг.36 та Фіг.37). Товщину 5 стінок 25, 18 виконана пласкої (див. Фіг.1-2, Фіг.10, Фіг.22, що створюють зазначене заглиблення 18, виконуФіг.27 та Фіг.35) або будь-якої іншої форми (див. ють не менше товщини f стінок 26 корпусу 1 (див. Фіг.11-12 та Фіг.36-37), а товщина g стінок 25 і торФіг.1, Фіг.3, Фіг.22, Фіг.28 та Фіг.35-37). Конструктицевої поверхні 24, що створюють зазначене загливно заглиблення 18 (своєю поздовжньою віссю 27) блення 18, виконана не менше товщини f (див. виконують або по поздовжній осі 14 корпусу 1 (див. Фіг.1, Фіг.3, Фіг.22, Фіг.27-37) стінок 26 корпусу 1 Фіг.1, Фіг.6 та Фіг.22), або паралельно зазначеній (див. Фіг.1, Фіг.22, Фіг.28 та Фіг.35-37). Технологічпоздовжній осі 17 корпусу 1 (див. Фіг.27-28). но корпус 1, ручка 5 для перенесення пляшки та Технологічно корпус 1 (з розміщеними на ньокришка 6 виготовлені або з прозорого матеріалу, му конструктивними елементами 2, 3, 4, 10, 13, 18, або непрозорого матеріалу, або кольорового ма19, 21, 24 і 25) та кришку 6 (з конструктивними теріалу - прозорого або непрозорого. елементами 7, 8, 9, 13 і 15) виконують з пластмаси Заглиблення 18 конструктивно виконане розабо будь-якого іншого полімерного матеріалу, при міщеним (своєю поздовжньою віссю 27) або по цьому кришку 5 виготовляють або з матеріалу, поздовжній осі 14 корпусу 1 (див. Фіг.1-3, Фіг.6, який є аналогічним матеріалу корпусу 1, або з Фіг.22, Фіг.35-37 та Фіг.38-40), або паралельно забудь-якого іншого матеріалу, що по медичних но 9 18067 10 рмах забезпечує тривале збереження рідкого хар1 (до стикування площин F і Q) (див. Фіг.39). При чового продукту 28, поміщеного у внутрішню позагвинчуванні заливної горловини 3 в заглиблення рожнину 20 корпусу 1 пляшки. Корпус 1 виготов18, витки різьби 12 (що виконані на бічній поверхні ляють або з прозорого матеріалу, або непрозорого 11 заливної горловини 3), входять у відповідні витматеріалу, або кольорового матеріалу - прозорого ки різьби 23 (що виконана на зовнішній поверхні 22 або непрозорого. зазначеного заглиблення 18) (див. Фіг.... та Фіг.39). Бурт 4 конструктивно розміщують за різьбою При цьому з'єднання пляшок буде герметичним (за 12 між крайнім нижнім її витком та зовнішньою умови щільного прилягання верхньої поверхні бурповерхнею 10 торцевої частини 2 корпусу 1 (див. та 4 до площадки 21, що виконана на нижній торФіг.1-3, Фіг.6-7, Фіг.19-21 та Фіг.39). цевій частині 19 корпусу 1) (див. Фіг.39), а внутріРучку 5 для перенесення пляшки виконують з шні порожнини 20 обох корпусів 1 будуть пластмаси або будь-якого іншого полімерного мастворювати єдину порожнину через вузол з'єднантеріалу. Зазначену ручку 5 для перенесення пляня заливної горловини 3 з заглибленням 18 (див., шки виконують або пласкою (див. Фіг.15 та Фіг.20), відповідно, Фіг.39 та Фіг.40). або будь-якої іншої форми в поперечному перерізі При з'єднанні вищезазначеним чином більше (див. Фіг.16-19 та Фіг.21). двох корпусів 1 пляшок, наприклад, N корпусів 1 Конструктивно і технологічно ручку 5 для пепляшок (при N=2 чи N>2), створюється магістраль ренесення пляшки конструктивно закріплюють на (див. Фіг.40) підведення рідкої речовини, напризаливній горловині 3 між буртом 4 та зазначеною клад, води, для поливу саду, городу, або для інзовнішньою поверхнею 10 торцевої частини 2 корших цілей. Для здійснення поливу в стінках 26 копусу 1 (див. Фіг.1-3 та Фіг.5), при цьому ручку 5 рпусу 1 роблять отвори (поз.29) (див. Фіг.41). Для поливу з'єднують магістраль (що зібрана з закріплюють з можливістю відхилення (на кут пляшок, які з'єднані між собою вищеописаним споплощиною Z) відносно осі кріплення в обидва боки собом) за допомогою шланга 30 з системою водовід поздовжньої осі 14 корпусу 1 пляшки (див., відпостачання 31, при цьому один з кінців шлангу 30 повідно, Фіг.20 та Фіг.21) та провертання своєю закріплюють на заливній горловині 3 корпусу 1 площиною Z відносно зазначеної подовжньої осі пляшки, яка є першою в ланцюгу магістралі (див. корпусу 1 пляшки. Фіг.41). Після цього відкривають систему водопоВикористовують пляшку для напоїв таким чистачання 31 і по шлангу 30подають воду (позиція ном. 32) на вхід магістралі, що зібрана з пляшок, які Попередньо заповнюють пляшку, яка заявляз'єднані між собою вищеописаним способом (див. ється, будь-яким видом рідкого харчового продукФіг.40-41). Вода заходить у внутрішню порожнину ту 28, наприклад, газованою водою, безалкоголь20 корпусу 1 передньої пляшки і через вузол з'єдним напоєм, пивом. Заповнення внутрішньої нання (див. Фіг.41) потрапляє до внутрішньої попорожнини (позиція 20) корпусу 1 пляшки здійсрожнини 20 наступної пляшки. Почергово заповнюють у заводських умовах. Після заповнення нюються всі пляшки, що з'єднані в магістраль рідиною (позиція 28) внутрішньої порожнини (попідведення води (позиція 32). При цьому через зиція 20) корпусу 1 пляшки її закривають кришкою отвори 29 в стінках 26 корпусу 1 вода 32 потрап6 шляхом нагвинчування кришки 6 по різьбі 12 (що ляє зовні корпусу 1 пляшки (див. Фіг.41). Таким виконана на заливній горловині 3) до торкання чином робиться полив (див. Фіг.41). (або конструктивно по іншому - без торкання, див. Як варіант конструктивного виконання остання Фіг.1) відкритою частиною кришки 6 бурта 4, який в магістралі пляшка (див. Фіг.40-41) може бути як з виконано на зовнішній (бічній) поверхні 11 зазнапорушеною торцевою поверхнею 24 заглиблення ченої заливної горловини 3 (див. Фіг.1-2, 18 (див. Фіг.38), так і з цілою (непорушеною) торФіг.19-21). цевою поверхнею 24 заглиблення 18 (див. Фіг.3). Для доступу до наповнювача (позиція 28) Іншим варіантом використання пляшок може пляшки виконують операції щодо відгину ручки 5 бути з'єднання їх таким чином, щоб був створений убік від кришки 6 та наступного відкручування пліт. У цьому випадку заливна горловина 3 передкришки 6 з заливної горловини 3 (до повного знятньої пляшки закривається кришкою 6, а остання тя її з заливної горловини 3). Напій (позиція 28) пляшка загвинчується з непорушеною торцевою випивають, звільняючи внутрішню порожнину 20 поверхнею 24 заглиблення 18. При цьому магісткорпусу 1 пляшки (див. Фіг.1). ралі, з яких створений пліт, з'єднуються між собою Після цього пляшку можна використовувати у горизонтальній або інших площинах. для інших цілей, наприклад, для створення магістЗ поставлених у вертикальне положення плоралі підведення води до сільськогосподарських тів (з'єднаних, як показано вище) можна створити рослин або дерев. паркан. Для використання пляшки для напоїв в іншому Підвищення ефективності застосування пляшпризначенні (ніж ємність для зберігання напоїв або ки для напоїв, яка заявляється, у порівнянні з пробудь-яких інших рідких речовин), висвердлюють тотипом, досягається за рахунок забезпечення (М) свердлом (або пробивають чи проламують розширення її функцій та можливостей шляхом будь-яким чином) торцеву поверхню 24 заглибвиконання зі з'єднаних між собою (певним чином) лення 18 (див. Фіг.38). Потім відгинають ручку 5 пляшок магістралі для підведення рідини (наприубік від поздовжньої осі заливної горловини 3 і клад, води) до споживачів, або створення інших ввертають заливну горловину 3 однієї пляшки в конструкцій типу плотів, парканів тощо. заглиблення 18 іншої пляшки до щільного приляДжерела інформації: гання верхньої поверхні бурта 4 до площадки 21, 1. Журнал "Натали", декабрь 2000г.. Издатещо виконана на нижній торцевій частині 19 корпусу 11 18067 12 льство АО "Бліц-Информ", Киев, стор.173 - аналог. кою для носіння", стор.2.18 - прототип. 2. Журнал "Натали", декабрь 2000г. Издатель4. "Промислова власність. Промислові зразки. ство АО "Бліц-Информ", Киев, стор.139 - аналог. Знаки для товарів і послуг. Кваліфіковані зазна3. "Промислова власність. Промислові зразки. чення походження товарів". Офіційний бюлетень Знаки для товарів і послуг. Кваліфіковані зазна№9, книга 2, 2002, Вид. Міністерства освіти і науки чення походження товарів". Офіційний бюлетень України. Державний департамент інтелектуальної №8, книга 2, 2002, Вид. Міністерства освіти і науки власності. Київ.: 2002, "Патенти України на промиУкраїни. Державний департамент інтелектуальної словий зразок №№6479-6483 від 16.09.2002 власності. Київ.: 2002, "Патент України на промис"Пляшка", стор.2.36. ловий зразок №6329 від 15.08.2002 "Пляшка з руч 13 18067 14 15 18067 16 17 Комп’ютерна верстка В. Мацело 18067 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
