Складаний тент

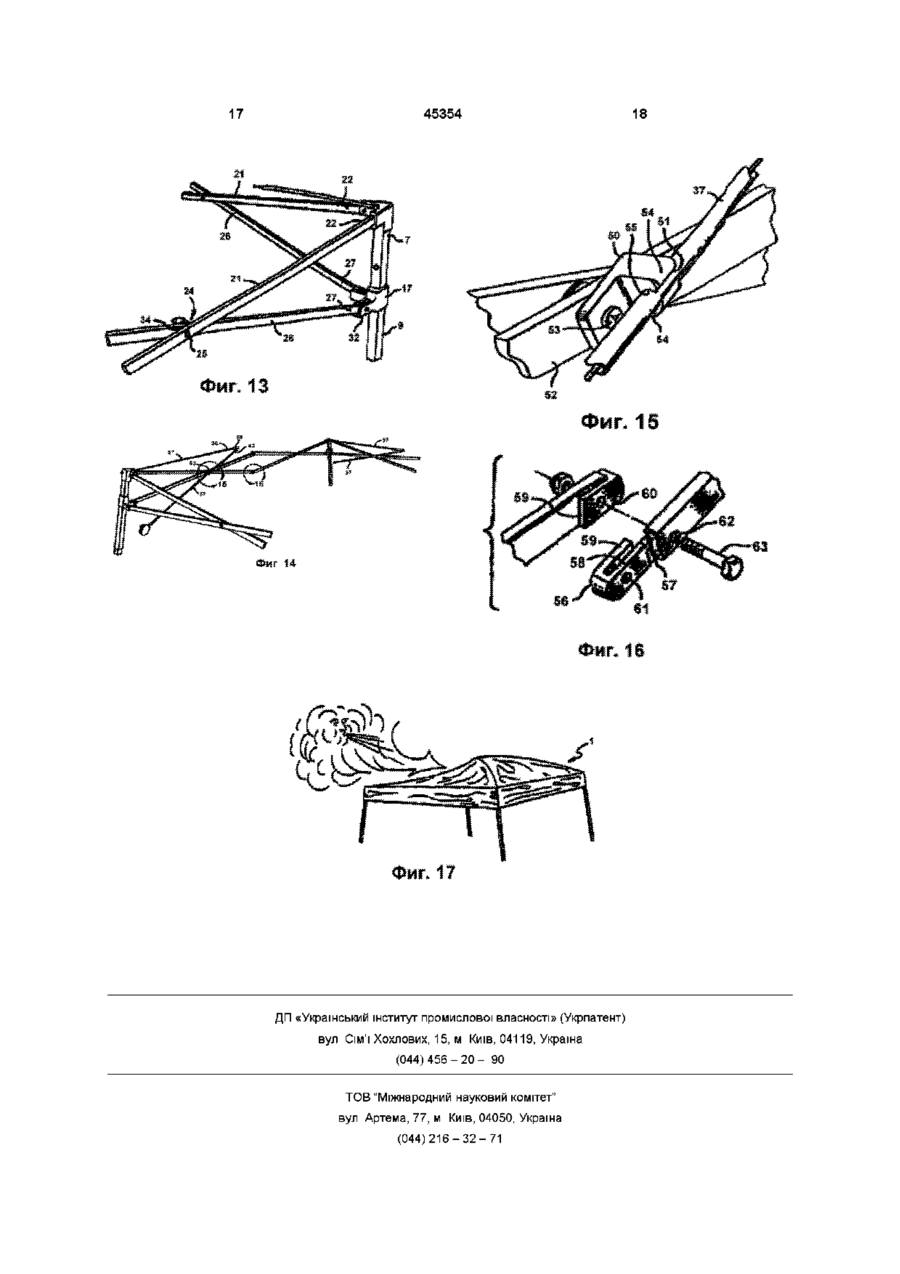

1 Складной тент, включающий, по меньшей мере, три опоры, каждая из которых имеет верхний конец и нижний конец, по меньшей мере, две расположенные по периметру пары стягивающих элементов, соединенных с каждой из опор, причем каждая из расположенных по периметру пар стягивающих элементов включает первый стягивающий элемент и второй стягивающий элемент, а первый стягивающий элемент имеет внешний конец, соединенный с верхним концом одной опоры, и второй стягивающий элемент имеет внешний конец, соединенный с опорой с возможностью скольжения, при этом первый и второй стягивающие элементы шарнирно соединены в форме ножниц так, чтобы раздвигаться из первого, сложенного, положения, во второе, разложенное, положение, причем расположенные по периметру пары стягивающих элементов имеют соединения со стороны складного тента, которые обеспечивают расположенные по периметру пары возможность раздвигаться из первого положения во второе положение, при этом каждый из первого и второго стягивающих элементов имеет внутренний конец с поверхностью, образующей отверстие, и внутренние концы первых примыкающих стягивающих элементов и внутренние концы вторых соседних элементов каждой из двух расположенных по периметру пар стягивающих элементов, расположенные между двумя соседними опорами, соединены шарнирно, и гибкий складной навес, образованный из множества удлиненных элементов, натягивающийся между верхними концами опор и прикрепленный к ним, отличающийся тем, что часть удлиненных элементов гибкого складного навеса является гибкой и выполнена с возможностью перемещения из обычно поднятого положения в нижнее положение, когда расположенные по периметру пары стягивающих элементов находятся во втором разложенном положении, образуя складной тент с уменьшенным профилем 2 Складной тент по п 1, отличающийся тем, что вторые стягивающие элементы выполнены длиннее, чем первые стягивающие элементы, для обеспечения наклона опор внутрь, когда складной тент разложен 3 Складной тент по п 1, отличающийся тем, что в отверстиях внутренних концов первого и второго стягивающих элементов расположены укрепляющие заглушки, причем соединения между расположенными по периметру парами содержат оси вращения, расположенные в укрепляющей заглушке 4 Складной тент по п 3, отличающийся тем, что первые и вторые стягивающие элементы выполнены полыми, так что края их внутренних концов образуют отверстие, укрепляющая заглушка имеет форму вилки, у которой первая стенка введена в отверстие каждого первого и второго стягивающих элементов, и вторая стенка имеет по существу плоскую внешнюю поверхность, которая расположена снаружи стягивающего элемента и которая контактирует с по существу плоской внешней поверхностью примыкающей укрепляющей заглушки, при этом через первую и вторую стенки укрепляющей заглушки проходит отверстие, соответствующее отверстию во внутренних концах стягивающих элементов для размещения осей вращения, шарнирно соединяющих внутренние концы стягивающих элементов для шарнирных перемещений 5 Складной тент по п 3, отличающийся тем, что дополнительно включает шарниры, прикрепленные к верхним концам опор, при этом в шарнирах выполнены совпадающие отверстия для приема реек, в которых рейки прикреплены с возможностью съема 6 Складной тент по п 3, отличающийся тем, что дополнительно включает центральную втулку, имеющую совпадающие отверстия для приема реек, при этом рейки разъемно соединены между собой центральной втулкой 7 Складной тент по п 6, отличающийся тем, что центральная втулка жестко прикреплена к внутреннему концу одной из реек О ю го ю З 45354 8 Складной тент по п 1, отличающийся тем, что примыкающей части рейки, для соединения часнавес включает навесное покрытие, прикреплентей реек между собой ное к внутренним концам опор 12 Складной тент по п 4, отличающийся тем, 9 Складной тент по п 1, отличающийся тем, что что рейки выполнены полыми, причем внутри реек длина вторых связывающих элементов превышапроходит шнур, соединяющий части реек между ет длину первых связывающих элементов для собой наклона опор внутрь при нахождении разборного 13 Складной тент по п 12, отличающийся тем, тента в растянутом положении что шнур выполнен из эластичного материала 10 Складной тент по п 1, отличающийся тем, 14 Складной тент по п 3, отличающийся тем, что дополнительно включает шарнир, прикрепчто дополнительно включает, по меньшей мере, ленный к верхнему концу каждой из опор, который два зажима, расположенных на стягивающих павключает два зажима, находящихся под прямым рах связывающих элементов для подвижного углом друг к другу, в которых первые связываюприема реек при временной их укладке в сложенщие элементы шарнирно соединены с верхними ном положении концами опор 15 Складной тент по п 2, отличающийся тем, 11 Складной тент по п 4, отличающийся тем, что скользящий элемент опоры включает два зачто, по крайней мере, одна из частей реек вклюжима, находящихся под прямым углом друг к дручает наконечник, расположенный на конце части гу, в которых шарнирно соединены вторые связырейки, имеющей отверстие для приема конца вающие элементы Настоящее изобретение относится к складным разборным конструкциям и касается разборного полевого тента, имеющего поднятый навес Временные тенты, которые можно легко транспортировать и быстро устанавливать в случае крайней необходимости могут быть особенно полезны для обеспечения временной защиты и укрытия Такие навесы могут также использоваться в качестве навесов на открытом воздухе, например, для временных военных лагерей, полевых прогулок и т п В качестве прототипа заявляемого изобретения принят складной тент, включающий, по меньшей мере, три опоры, каждая из которых имеет верхний и нижний концы, по меньшей мере, две расположенные по периметру стягивающие пары связывающих элементов, соединенных с каждой из опор, при этом каждая из расположенных по периметру стягивающих пар включает первый и второй связывающие элементы, внешний конец первого связывающего элемента соединен с верхним концом одной опоры, внешний конец второго связывающего элемента соединен с возможностью скольжения с опорой, и первый и второй связывающие элементы шарнирно соединены вместе в форме ножниц с возможностью растяжения из первого сложенного положения во второе растянутое положение, а внутренние концы первых примыкающих связывающих элементов и внутренние концы вторых примыкающих связывающих элементов каждой из двух расположенных по периметру стягивающих пар связывающих элементов расположены между двумя примыкающими опорами, шарнирно соединенными вместе, гибкий разборный навес, выполненный с возможностью перемещения от нормального поднятого выпуклого положения в опущенное вогнутое положение для уменьшения площади разборного тента при нахождении расположенных по периметру пар связывающих элементов во втором растянутом положении (Патент США № 4607656, МПК' Е04В 7/16, A45F 1/16, 26 081986г) В этом патенте описан складной тент, имеющий каркас соединений Х-формы, складные опоры и навес, покрывающий каркас Опоры тента могут выдвигаться почти в два раза от своей складной длины, и каркас стягивающих пар Xформы способен горизонтально растягиваться между опорами и поддерживать навес Каркас может быть сконструирован из легкого материала, и выдвижные опоры могут вытягиваться, поднимая каркас тента Недостатком известного изобретения является то, что высота навеса ограничивается длиной вытягивающихся опор, и навес получается плоский, позволяя осадкам и мусору собираться на поверхности, что способствует протеканию влаги внутрь навеса Кроме того, размер и устойчивость таких тентов, особенно против сильных ветров, обычно ограничиваются прочностью каркаса В основу изобретения поставлена задача создания легко устанавливаемого, обладающего минимальной восприимчивостью к опрокидыванию и повреждению ветром или атмосферными осадками складного тента путем выбора оптимального положения его опор, в частности, установления их наклонно относительно внутреннего пространства, занимаемого разборным тентом, что обеспечивает возможность сгиба и перемещения закрепленных на опорах реек, образующих навес, из поднятого в опущенное положение, сопровождающегося изменением площади навеса, подвергаемой разрушающему воздействию, и тем самым обуславливает повышенную устойчивость разборного тента в растянутом положении Поставленная задача достигается за счет того, что в складном тенте, включающем, по меньшей мере, три опоры, каждая из которых имеет верхний и нижний концы, по меньшей мере, две расположенные по периметру стягивающие пары связывающих элементов, соединенных с каждой из опор, при этом каждая из расположенных по периметру стягивающих пар включает первый и 45354 второй связывающие элементы, внешний конец первого связывающего элемента соединен с верхним концом одной опоры, внешний конец второго связывающего элемента соединен с возможностью скольжения с опорой, и первый и второй связывающие элементы шарнирно соединенывместе в форме ножниц с возможностью растяжения из первого сложенного положения во второе растянутое положение, а внутренние концы первых примыкающих связывающих элементов и внутренние концы вторых примыкающих связывающих элементов каждой из двух расположенных по периметру стягивающих пар связывающих элементов расположены между двумя примыкающими опорами, шарнирно соединенными вместе, гибкий разборный навес, выполненный с возможностью перемещения от нормального поднятого выпуклого положения в опущенное вогнутое положение для уменьшения площади разборного тента при нахождении расположенных по периметру пар связывающих элементов во втором растянутом положении, согласно изобретения, в растянутом его положении опоры наклонены внутрь Складной тент дополнительно включает скользящий элемент опоры, установленный с возможностью скольжения на каждой из опор, при этом каждый второй связывающий элемент шарнирно соединен с одним из скользящих элементов опоры Кроме того, гибкий разборный навес разборного тента включает, по крайней мере, две гибкие рейки, шарнирно соединенные с верхними концам опор тента для протягивания поперек тента, причем гибкие рейки состоят из, по меньшей мере, двух частей реек, подвижно соединенных между собой Складной тент включает также шарниры, прикрепленные к верхним концам опор, при этом в шарнирах выполнены совпадающие отверстия для приема реек, в которых рейки прикреплены с возможностью съема, а также центральную втулку, имеющую совпадающие отверстия для приема реек, при этом рейки разъемно соединены между собой центральной втулкой, которая жестко прикреплена к внутреннему концу одной из реек Навес включает навесное покрытие, прикрепленное к внутренним концам опор, а длина вторых связывающих элементов превышает длину первых связывающих элементов для наклона опор внутрь при нахождении разборного тента в растянутом положении Заявляемый складной тент дополнительно включает также шарнир, прикрепленный к верхнему концу каждой из опор, который включает два зажима, находящихся под прямым углом друг к другу, в которых первые связывающие элементы шарнирно соединены с верхними концами опор По крайней мере, одна из частей реек включает наконечник, расположенный на конце части рейки, имеющей отверстие для приема конца примыкающей части рейки, для соединения частей реек между собой, причем рейки выполнены полыми, а внутри их проходит шнур, соединяющий части реек между собой, при этом шнур выполнен из эластичного материала Кроме этого, складной тент дополнительно включает, по меньшей мере, два зажима, расположенных на стягивающих парах связывающих элементов для подвижного приема реек при временной их укладке в сложенном положении, а скользящий элемент опоры включает два зажима, находящихся под прямым углом друг к другу, в которых шарнирно соединены вторые связывающие элементы Согласно изобретения складной тент имеет, по меньшей мере, три опоры, поддерживающие разборный навес, поддерживаемый гибкими рейками, подвижно прикрепленными к верхушкам опор По крайней мере две расположенные по периметру стягивающие пары связывающих элементов соединяются с каждой из опор, расположенных на каждой стороне навеса, между двумя соседними опорами Все расположенные по периметру стягивающие пары связывающих элементов Х-формы одинаковы и включают по два связывающих элемента, соединяющихся центральным шарниром, при этом внешний конец первого связывающего элемента соединяется с верхним концом опоры, и внешний конец второго связывающего элемента скользяще соединяется с опорой Первый и второй связывающие элементы в центре шарнирно соединяются, образуя форму ножниц так, что могут растягиваться из первого сложенного положения, растягиваясь горизонтально между двумя опорами, во второе растянутое положение Две пары связывающих элементов, расположенных по периметру на каждой стороне, соединяются между собой своими внутренними концами Разборный тент должен иметь четыре опоры, но может также иметь три, пять и более опор Предусмотрено, по крайней мере, две гибкие рейки, которые подвижно прикреплены к верхним концам опор тента и протягиваются крест-накрест поверх тента, образуя каркас гибкого разборного навеса Навес должен включать покрытие, прикрепленное к верхним концам опор В настоящем предлагаемом варианте изобретения гибкие рейки состоят из множества частей реек, которые подвижно соединяются между собой и подвижно устанавливаются в совпадающие отверстия в шарнирах,прикрепленных к верхним концам опор, и рейки также подвижно соединяются между собой центральной втулкой, которая должна жестко соединяться с внутренним концом одной из реек Когда рейки соединены между собой и входят в шарнир, соединенный с опорами, рейки, образующие навес, могут сгибаться и перемещаться из нормального поднятого положения в нижнее положение посредством направленной вниз силы на поверхность навеса, такой, как сильный ветер, чтобы уменьшить площадь тента, подвергаемую ветру, и одновременно обеспечить укрытие от дождя Чтобы реализовать этот аспект изобретения, гибкие рейки в настоящем предлагаемом варианте изобретения сделаны из сложного материала, такого, как стекловолокно, но также могут использоваться другие разнообразные материалы, например, металлические трубы В настоящем предлагаемом варианте изобретения вторые связывающие элементы имеют та 45354 8 ти разборного тента, показывающий рейки каркаса кую же дину, как и первые связывающие элеменнавеса в нормальном поднятом положении и поты, и скользящая длина вызывает наклон опор во казывающий нижнее положение условно, внешнюю сторону от вертикального положения, Фиг 9 - перспективный вид, показывающий когда разборный тент находится в полностью расвытягивание опор разборного тента, тянутом положении Шарнир должен прикрепляться к верхнему концу каждой опоры и должен вклюФиг 10 - увеличенный перспективный вид чать два зажима, находящихся под прямым углом нижней части опоры, друг к другу Первые связывающие элементы Фиг 11 - перспективный вид спереди разборшарнирно соединены в зажимах шарниров с верхного тента в поднятом положении, ними концами опор Каждый скользящий элемент Фиг 12 - частичный вид в разрезе верхней опоры также должен включать два зажима, схочасти поднятого навеса разборного тента, дящихся приблизительно под прямым углом друг к Фиг 13 - увеличенный перспективный вид другу, и вторые связывающие элементы шарнирвнутренней части фиг 12, но соединяются в зажимах скользящих опор для Фиг 14 - частичный перспективный вид разукрепления связи вторых связывающих элементов борного тента, показывающий складывание и со скользящими элементами опор фиксацию части рейки, Преимуществом также является то, что на Фиг 15 - увеличенный вид зажимающего элевнутренней поверхности стягивающих пар связымента и части рейки из фиг 14, вающих элементов расположено множество заФиг 16 - увеличенное изображение в разожимов, в которые подвижно вставляются рейки бранном виде соединения между внутренними для временного хранения их в сложенном полоконцами примыкающих стягивающих пар, жении В другом предлагаемом варианте изобреФиг 17 - изображение гнущегося разборного тения внутренние концы первого и второго связытента при воздействии сильного ветра вающих элементов также имеют отверстие, в Размер и внутренняя высота предыдущих которое входит укрепляющая заглушка Внутренразборных тентов были ограничены затягиваюние концы первых связывающих элементов, расщейся длиной опор конструкции и образовывали положенных на каждой стороне разборного тента, плоскую крышу, позволяя собираться осадкам в шарнирно соединяются через укрепляющие завыемки или лужи на поверхности тента Размер и глушки, и внутренние концы вторых связывающих устойчивость тента могут быть также подвержены элементов, расположенных на каждой стороне риску при сильном ветре разборного тента, шарнирно соединяются через Разборный тент в данном изобретении имеет укрепляющие заглушки, чтобы укрепить связь меболее крупный и более легкий каркас разборного жду внутренними концами связывающих элементента с гибким разборным каркасом навеса, кототов рый повышает устойчивость тента Из вышеизложенного можно отметить, что наДругим существенным преимуществом изостоящее изобретение предлагает экономичный, бретения является относительно низкая цена его легко устанавливаемый разборный тент, который строительства по сравнению с известными констменее восприимчив к опрокидыванию или поврерукциями ждению ветром, и обеспечивает превосходный Как показано на чертежах, а именно в соотнавес от солнца и дождя Эти и другие аспекты и ветствии с первым предлагаемым вариантом чепреимущества изобретения станут очевидными из тырехсторонней конструкции, показанной на фиг следующего подробного описания и сопровож1, изобретение изображено в виде разобранного дающих чертежей, иллюстрирующих характерные тента 1, который может разбираться и складычерты изобретения ваться для переноса и транспортировки в сумке или футляре 2 Фиг 1 - перспективный вид складного тента в разобранном сложенном состоянии, В настоящем предлагаемом варианте изобретения разборный тент 1 включает каркас 3 стягиФиг 2 - перспективный вид складного тента вающих пар, расположенных по периметру и прина первой стадии раскладывания посредством крепленных к четырем опорам 4, хотя тент может растягивания опор в стороны, также иметь четыре, пять и более опор РазборФиг 3 - перспективный вид складного тента в ный тент также включает гибкий разборный каркас разложенном состоянии посредством горизоннавеса 5, который включает навесное покрытие 6, тального растягивания расположенных по перикоторое должно быть сделано из нейлоновой ткаметру стягивающих пар, ни, хотя навес может быть сделан также из других Фиг 4 - перспективный вид складного тента, подходящих защитных материалов, таких, как показывающий поднимание стягивающих пар и их брезент, или других видов ткани или пластика фиксацию в рабочем положении, Навесное покрытие 6 фиксировано прикрепляется Фиг 5 - увеличенный перспективный вид к верхним концам опор заклепками и т п , хотя скользящего соединения связывающих элементов навесное покрытие может также включаться как стягивающей пары с опорой, отдельная часть, расположенная над каркасом Фиг 6 - увеличенный перспективный вид разборного тента Относительно фиг 10 и 11, кашарниров, соединяющих гибкие рейки с верхним ждая опора имеет верхний конец 7 и нижний конец концом опоры разборного тента, 8, и каждая опора должна включать выдвигаюФиг 7 - увеличенный перспективный вид ценщиеся верхнюю и нижнюю части 9 и 10 соответсттральной втулки, соединяющей рейки между совенно, при этом выдвигающаяся нижняя часть бой, включает нагруженный пружиной защелкиваюФиг 8 - вертикальный вид сбоку верхней час 45354 10 щийся штифт 11, совпадающий с отверстиями 12 та, и точку вращения 34, расположенную прибливерхней части и закрепляющий опору в требуемое зительно в точке пересечения продольных осей вытянутое положение вторых связывающих элементов, прилегающую к точке вращения первых связывающих элементов Вытягиваемая нижняя часть также должна Точки вращения первых и вторых связывающих включать основание 13 для зацепления с землей элементов в каждой из расположенных по периили другой поверхностью и должна включать метру стягивающих пар соединяются шарниром в фланец 14 с отверстием 15, в которое забивается форме ножниц Внутренние концы 23 и 33 каждой колышек 16 для прикрепления опор к земле расположенной по периметру стягивающей пары Как лучше всего видно на фиг 5 и 13, скольдолжны шарниром соединяться с внутренними зящий элемент опоры 17 скользяще прикреплен концами 23 и 33 другой расположенной по перина верхней части каждой опоры метру стягивающей пары в точке соединения 35, Относительно фиг 5, нагруженный пружиной расположенной в центре между двумя опорами защелкивающийся штифт 18 находится также в одной стороны каркаса тента Каркас стягивающих верхней части опоры и совпадаете отверстием 19 пар разборного тента растягивается из сложеннов скользящем элементе опоры, как будет подробго положения, как показано на фиг 2, в разложенно объяснено ниже ное растянутое положение, как показано, наприОтносительно фиг 12 и 13 в настоящем предмер, на фиг 8, 9 и 11 лагаемом варианте конструкции, каркас 3 включает множество одинаковых расположенных по пеВ настоящий предлагаемый вариант конструкриметру стягивающих пар 20 связывающих ции входит четыре рейки 36, соответствующие элементов Связывающие элементы должны быть количеству опор, как показано на фиг 6, 7 и 12 В сделаны из полых алюминиевых труб, обеспечито время как разные материалы могут использовая прочную, устойчивую и легкую конструкцию, ваться, такие, как металлические трубы, компохотя другие материалы, такие, как нержавеющие зитные трубы (трубы, сделанные из волокон, простальные трубы, могут также подходить Две распитанных смолой) или твердые композитные положенные по периметру стягивающие пары рейки, гибкие рейки должны включать отрезки, присоединяются к каждой опоре, при этом каждая образованные двумя частями 37 рейки из стеклоиз расположенных по периметру пар включает волокна, которые подвижно соединяются друг с первый связывающий элемент 21, внешний конец другом, при этом во внутренний конец 38 одной 22 которой соединяется с верхним концом 7 опочасти рейки, имеющий металлический наконечник ры, внутренний конец 23, точку пересечения про39, сделанный, например, из алюминия или стали, дольных осей 24 связывающих элементов и точку вставляется примыкающий внутренний конец 40 вращения 25, расположенную приблизительно в другой части рейки, соединяя части рейки между точке пересечения продольных осей первых свясобой Части реек должны быть полыми, и элазывающих элементов Каждая из расположенных стичный шнур 41 проходит по продольным ценпо периметру стягивающих пар также включает трам частей реек Внешний конец 42 шнура кажвторой связывающий элемент 26, внешний конец дой рейки протягивается через совпадающее 27 которого шарнирно соединяется со скользящим отверстие 43 в шарнире и прикрепляется к шарэлементом опоры, скользяще соединяя второй ниру, например, узлом Внутренний конец 44 шнусвязывающий элемент с верхней частью опоры ра прикрепляется к внутреннему концу 45 рейки, Вторые связывающие элементы предпочтительно например, узлом, так, что части рейки связаны немного длиннее, чем первые связывающие эледруг с другом Рейки подвижно устанавливаются в менты так, чтобы вызвать легкий наклон опор совпадающих отверстиях 43 в шарнирах, прикревнутрь для большей устойчивости разборного тенпленных к верхним концам опор та, когда он установлен в растянутом положении В настоящем предлагаемом варианте конструкции центральная втулка 46, имеющая четыре Как показано на фиг 6, внешний конец каждосимметрично расположенных совпадающих отго первого связывающего элемента закрепляется верстия 47, в которые подвижно входят внутренболтом 28 для вращательного движения в зажиме ние концы трех реек, и жестко входит внутренний 29 шарнира 30, закрепленного болтами или винконец четвертой рейки, закрепленный в совпатами, в виде наконечника для верхних концов дающем отверстии втулки, например, клеем, таопор Внешний конец каждого второго связываюким, как эпоксидная смола, соединяет рейки друг с щегося элемента также закрепляется болтом 31 другом Центральная втулка также должна быть для вращательного движения в зажиме 32 скольсделана из прочного отформованного пластика зящего элемента Каждый шарнир включает два Рейки могут подвижно прикрепляться к верхним зажима 29, находящихся приблизительно под концам опор тента к протягиваться по диагонали прямым углом друг к другу, и каждый скользящий навеса, скрещиваясь в верхней точке, в центре элемент также включает два зажима 32, находяразборного тента, формируя верхним матерчатым щихся приблизительно под прямым углом друг к покрытием складной разборный навес Рейки другу Шарниры и скользящий элемент должны должны быть немного длиннее, чем расстояние быть сделаны из прочного отформованного пламежду верхними концами опор, расположенных в стика противоположных углах разборного тента так, что Второй связывающий элемент расположенных рейки будут сгибаться, когда они соединяются по периметру стягивающих пар включает внутренмежду собой, центральной втулкой и опорами ний конец 33, точку пересечения продольных Альтернативно, могут быть по крайней мере две осей, примыкающую к точке пересечения прорейки, не соединенные центральной втулкой, продольных осей 24 первого связывающего элемен 11 45354 12 тягивающиеся между шарнирами, расположенныэтом первая стенка 58 входит во внутренний коми в противоположных углах, и жестко соединеннец связывающего элемента, и вторая стенка 59, ные эластичными шнурами с соответствующими имеющая плоскую внешнюю поверхность 60, расшарнирами, и подвижно соединенными с шарниполагается на внешней стороне связывающего рами в противоположных углах Исходно, когда элемента, примыкая к другой второй стенке прирейки соединяются между собой и входят в шармыкающей укрепляющей заглушки Отверстие 61 ниры опор, они, образуя навес, будут характерно проходит через первую и вторую стенки укрепсгибаться вниз и могут выгнуться вверх и зафикляющей заглушки, и соответствует отверстию 62, сироваться в верхнем выпуклом нормальном порасположенному во внутреннем конце связываюложении навеса Рейки, образующие навес, могут щих элементов, отверстия предназначены для также сгибаться и перемещаться из нормального болтов 63, шарнирно соединяющих внутренние поднятого положения 48 в нижнее положение 49 концы связывающих элементов для вращательнонатягиванием реек вниз или посредством направго движения Укрепляющие заглушки позволяют ленной вниз силы на поверхность навеса, такой, болтам, шарнирно соединяющим внутренние конкак сильный ветер, чтобы уменьшить площадь цы связывающих элементов затягиваются жестко, тента, подвергаемую воздействию ветра не задевая целостность конструкции, и содействуют умеренному без трения вращательному двиКак показано на фиг 14 и 15, зажим 50, жению внутренних концов связывающих элеменимеющий паз 51 для захвата и зажима внутренней тов во время складывания и раскладывания части рейки, должен быть прикреплен к внутренразборного тента ней поверхности 52 каждого второго связывающего элемента, например, винтами 53, которые удерживают рейки и не мешают при складывании их для хранения разборного тента Зажимы должны быть сделаны из пластика и иметь тиски 54 с закругленными внутренними стенками 55 для захвата части рейки Альтернативно, зажимы могут быть пружинными, сделанными, например, из пружинной стали Как показано на фиг 16, первый и второй связывающие элементы должны быть полыми и должны включать укрепляющую заглушку 56, сделанную из твердого пластика, которая входит в отверстия 57 во внутренних концах каждого первого и второго связывающего элемента Укрепляющие заглушки должны иметь форму вилки, при В свете вышеизложенного описания очевидно, что изобретение предлагает улучшенный, быстро устанавливаемый разборный тент, имеющий гибкий разборный навес, который может перемещаться из поднятого верхнего положения, обеспечивающего больше пространства, в нижнее положение, представляющее уменьшенную площадь для сопротивления силе ветра Из упомянутого выше очевидно, что, несмотря на определенные изображенные и описанные формы изобретения, могут быть сделаны различные поправки, не отступая от сущности и объема изобретения Следовательно, не подразумевается ограничивать изобретение, кроме как прилагаемой формулой изобретения 13 45354 14 15 45354 16 17 45354 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 18
