Енергозберігаюча брагоректифікаційна установка для виробництва спирту етилового ректифікованого (варіанти)

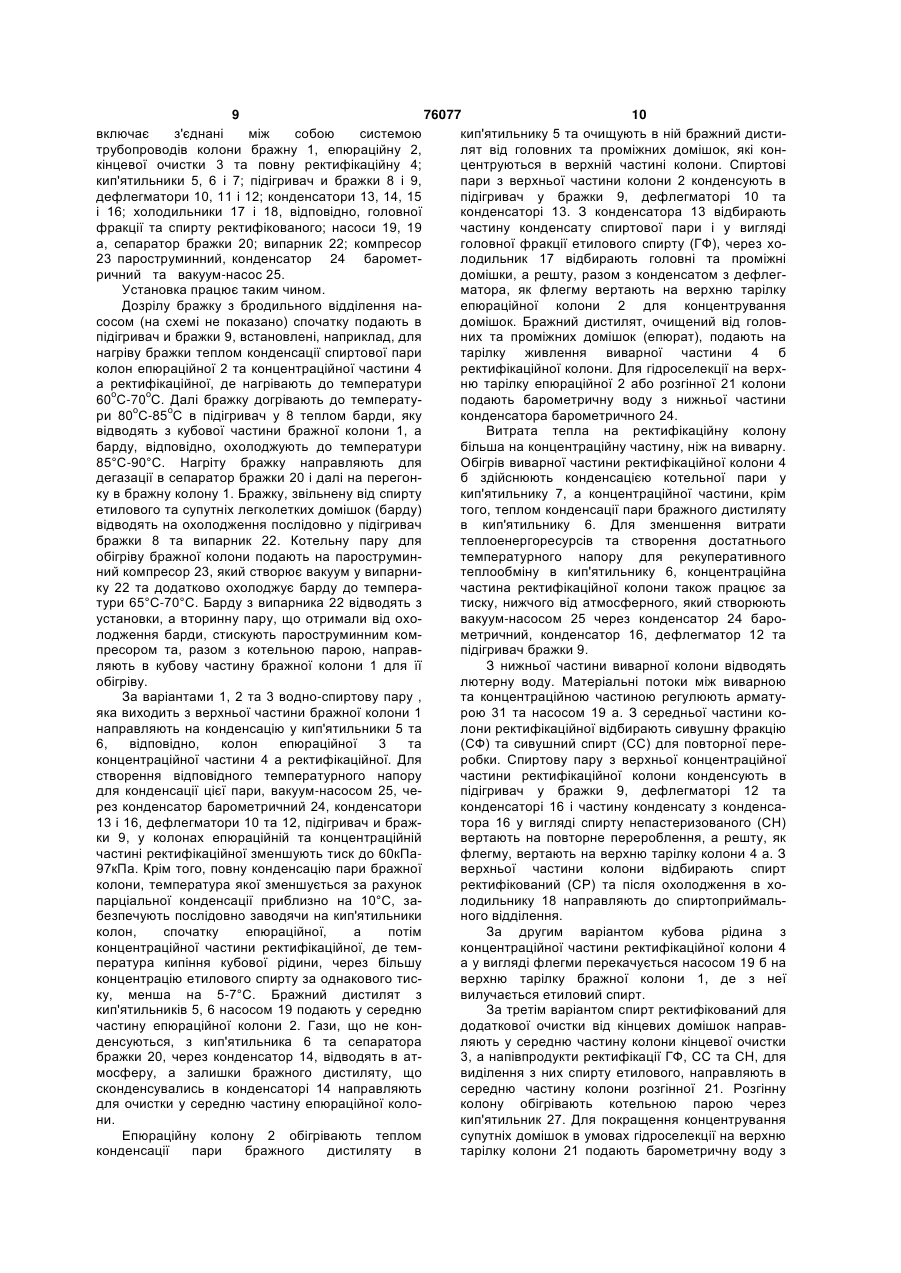

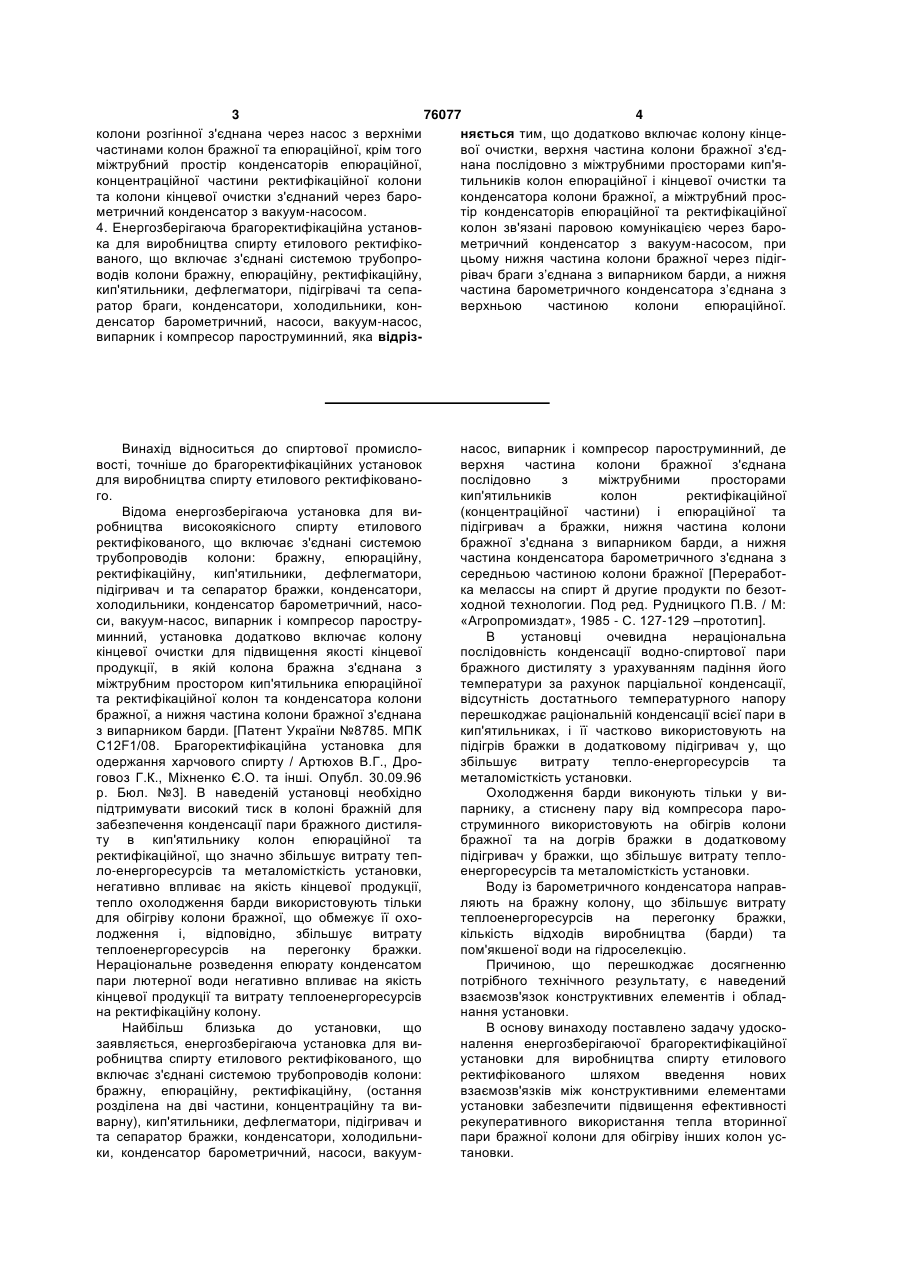

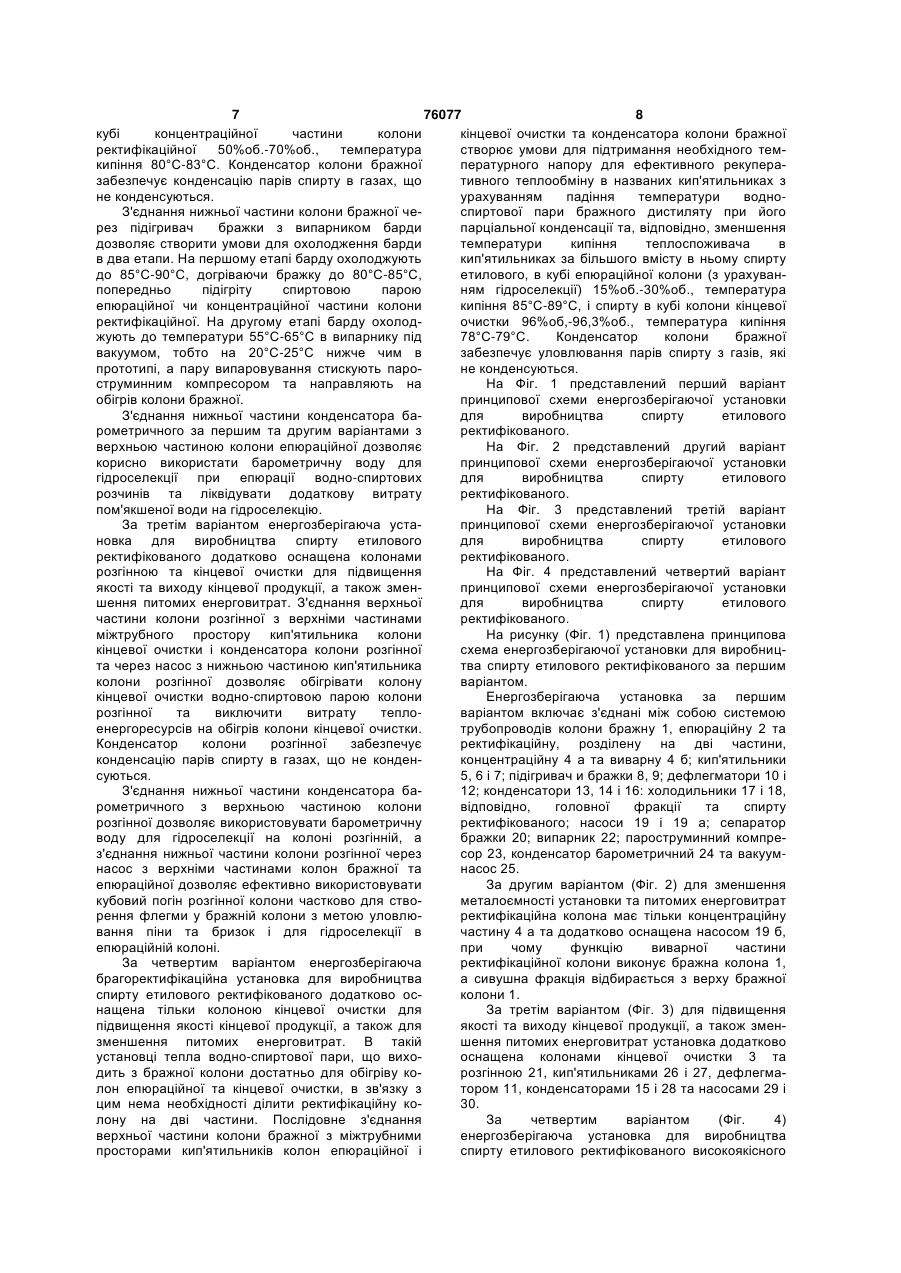

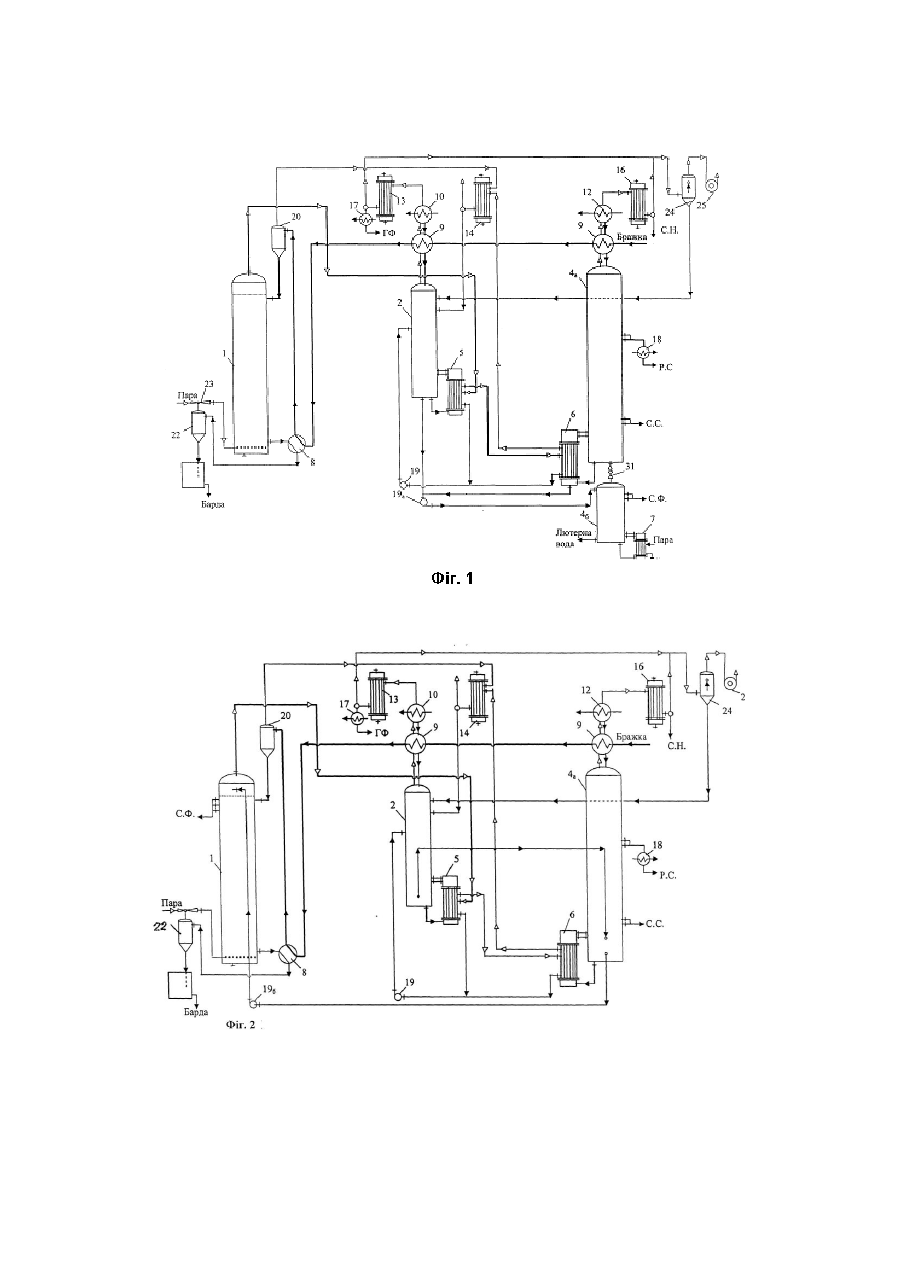

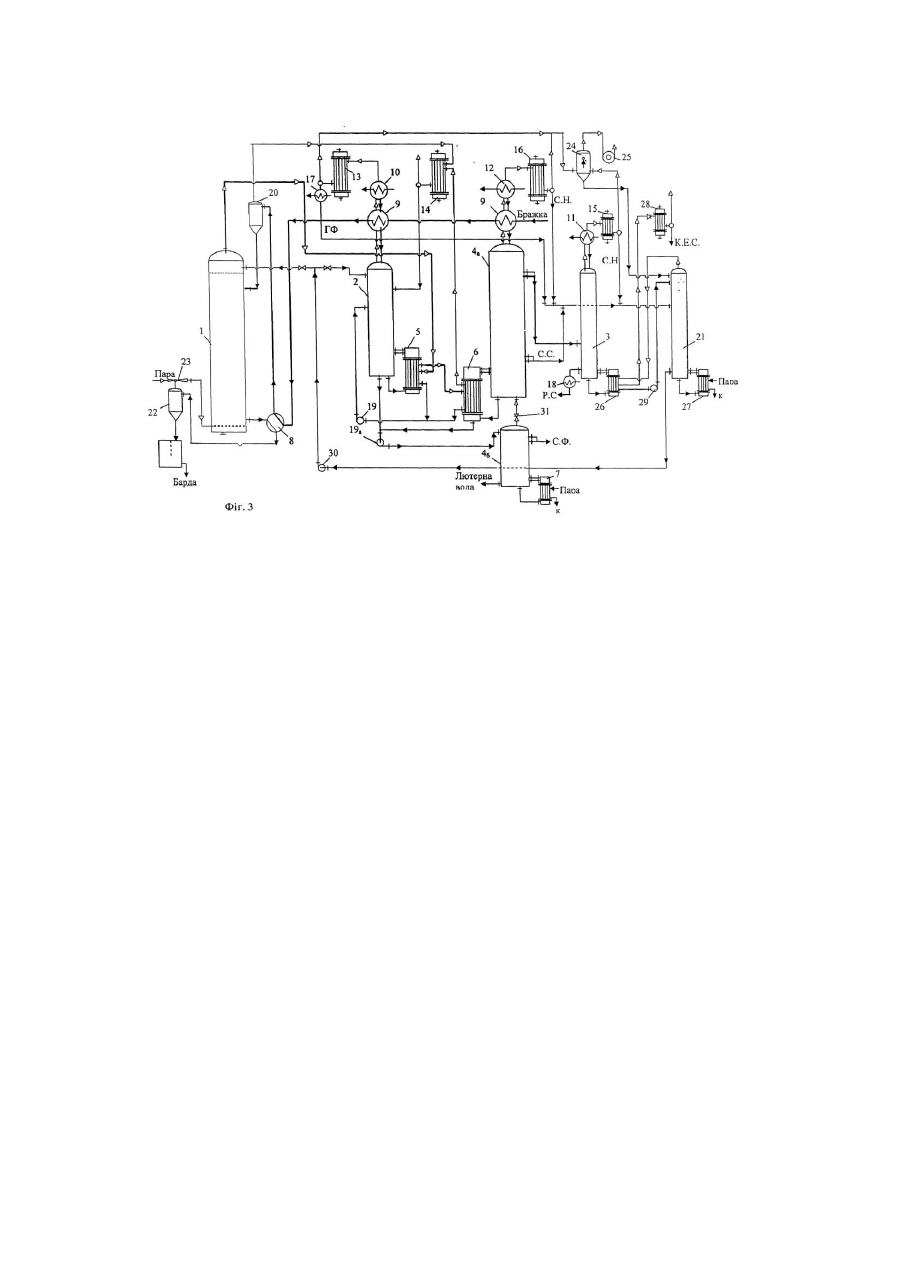

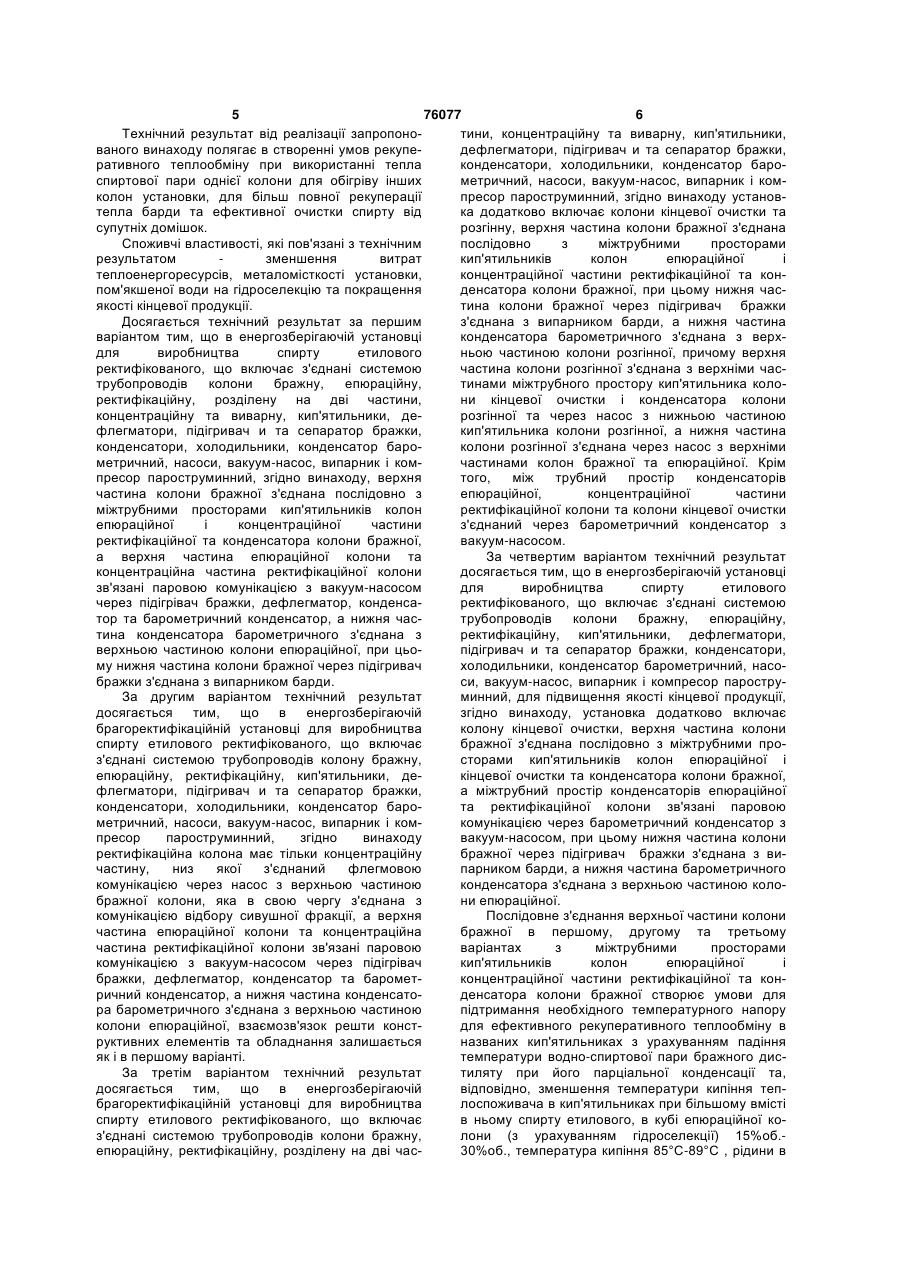

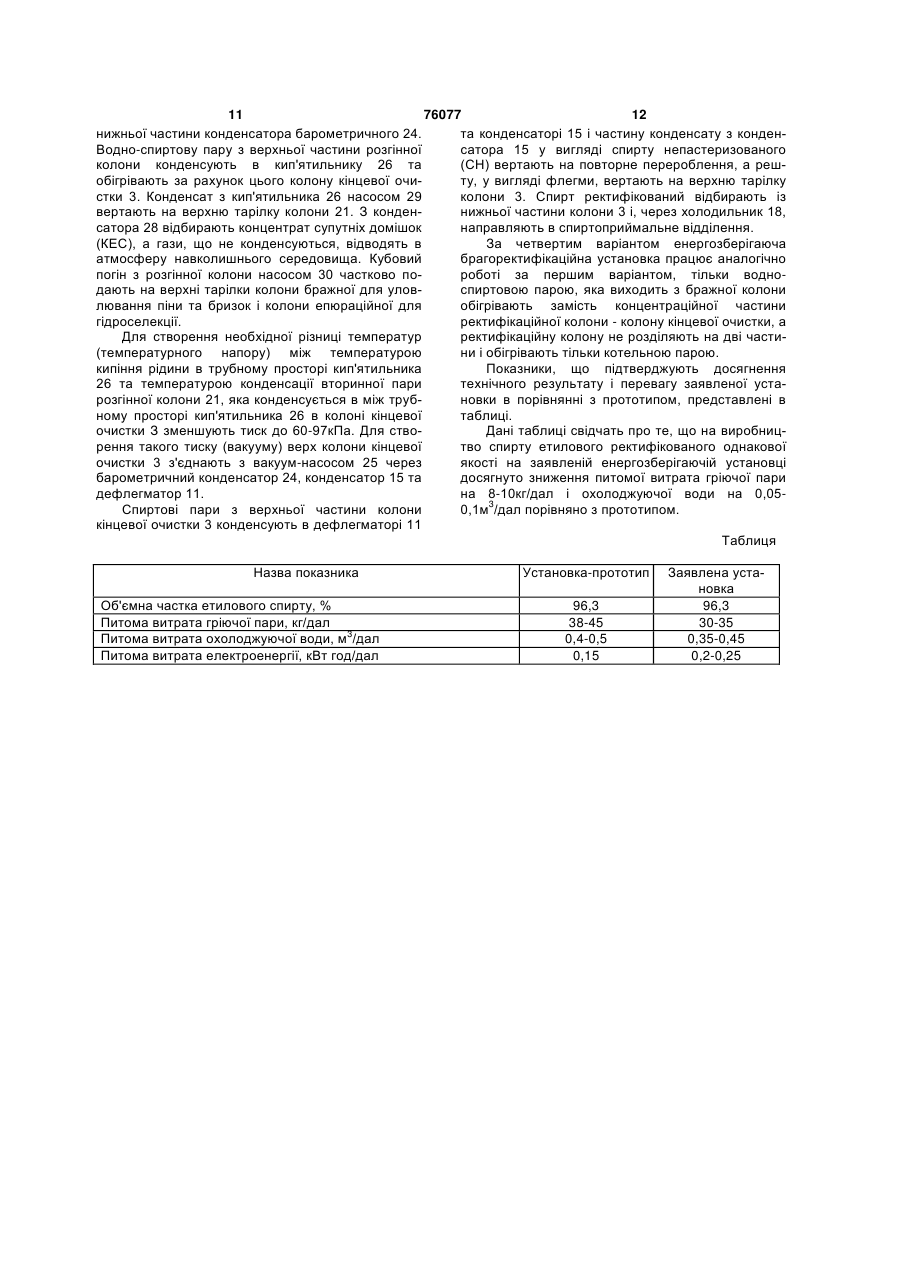

1. Енергозберігаюча брагоректифікаційна установка для виробництва спирту етилового ректифікованого, що включає з'єднані системою трубопроводів колони бражну, епюраційну, ректифікаційну, розділену на дві частини, концентраційну та виварну, кип'ятильники, дефлегматори, підігрівачі та сепаратор браги, конденсатори, холодильники, конденсатор барометричний, насоси, вакуумнасос, випарник і компресор пароструминний, яка відрізняється тим, що верхня частина колони бражної з'єднана послідовно з міжтрубними просторами кип'ятильників колон епюраційної і концентраційної частини ректифікаційної та конденсатора колони бражної, а верхня частина епюраційної колони та концентраційна частина ректифікаційної колони зв'язані паровою комунікацією з вакуумнасосом через підігрівач браги, дефлегматор, конденсатор та барометричний конденсатор, а нижня частина конденсатора барометричного з'єднана з верхньою частиною колони епюраційної, при цьому нижня частина колони бражної через підігрівач браги з'єднана з випарником барди. 2. Енергозберігаюча брагоректифікаційна установка для виробництва спирту етилового ректифікованого, що включає з'єднані системою трубопроводів колони бражну, епюраційну, ректифікаційну, 2 (19) 1 3 76077 4 няється тим, що додатково включає колону кінцеколони розгінної з'єднана через насос з верхніми частинами колон бражної та епюраційної, крім того вої очистки, верхня частина колони бражної з'єдміжтрубний простір конденсаторів епюраційної, нана послідовно з міжтрубними просторами кип'яконцентраційної частини ректифікаційної колони тильників колон епюраційної і кінцевої очистки та та колони кінцевої очистки з'єднаний через бароконденсатора колони бражної, а міжтрубний просметричний конденсатор з вакуум-насосом. тір конденсаторів епюраційної та ректифікаційної 4. Енергозберігаюча брагоректифікаційна установколон зв'язані паровою комунікацією через барока для виробництва спирту етилового ректифікометричний конденсатор з вакуум-насосом, при ваного, що включає з'єднані системою трубопроцьому нижня частина колони бражної через підігводів колони бражну, епюраційну, ректифікаційну, рівач браги з’єднана з випарником барди, а нижня кип'ятильники, дефлегматори, підігрівачі та сепачастина барометричного конденсатора з’єднана з ратор браги, конденсатори, холодильники, конверхньою частиною колони епюраційної. денсатор барометричний, насоси, вакуум-насос, випарник і компресор пароструминний, яка відріз Винахід відноситься до спиртової промисловості, точніше до брагоректифікаційних установок для виробництва спирту етилового ректифікованого. Відома енергозберігаюча установка для виробництва високоякісного спирту етилового ректифікованого, що включає з'єднані системою трубопроводів колони: бражну, епюраційну, ректифікаційну, кип'ятильники, дефлегматори, підігривач и та сепаратор бражки, конденсатори, холодильники, конденсатор барометричний, насоси, вакуум-насос, випарник і компресор пароструминний, установка додатково включає колону кінцевої очистки для підвищення якості кінцевої продукції, в якій колона бражна з'єднана з міжтрубним простором кип'ятильника епюраційної та ректифікаційної колон та конденсатора колони бражної, а нижня частина колони бражної з'єднана з випарником барди. [Патент України №8785. МПК С12F1/08. Брагоректифікаційна установка для одержання харчового спирту / Артюхов В.Г., Дроговоз Г.К., Міхненко Є.О. та інші. Опубл. 30.09.96 р. Бюл. №3]. В наведеній установці необхідно підтримувати високий тиск в колоні бражній для забезпечення конденсації пари бражного дистиляту в кип'ятильнику колон епюраційної та ректифікаційної, що значно збільшує витрату тепло-енергоресурсів та металомісткість установки, негативно впливає на якість кінцевої продукції, тепло охолодження барди використовують тільки для обігріву колони бражної, що обмежує її охолодження і, відповідно, збільшує витрату теплоенергоресурсів на перегонку бражки. Нераціональне розведення епюрату конденсатом пари лютерної води негативно впливає на якість кінцевої продукції та витрату теплоенергоресурсів на ректифікаційну колону. Найбільш близька до установки, що заявляється, енергозберігаюча установка для виробництва спирту етилового ректифікованого, що включає з'єднані системою трубопроводів колони: бражну, епюраційну, ректифікаційну, (остання розділена на дві частини, концентраційну та виварну), кип'ятильники, дефлегматори, підігривач и та сепаратор бражки, конденсатори, холодильники, конденсатор барометричний, насоси, вакуум насос, випарник і компресор пароструминний, де верхня частина колони бражної з'єднана послідовно з міжтрубними просторами кип'ятильників колон ректифікаційної (концентраційної частини) і епюраційної та підігривач а бражки, нижня частина колони бражної з'єднана з випарником барди, а нижня частина конденсатора барометричного з'єднана з середньою частиною колони бражної [Переработка мелассы на спирт й другие продукти по безотходной технологии. Под ред. Рудницкого П.В. / М: «Агропромиздат», 1985 - С. 127-129 –прототип]. В установці очевидна нераціональна послідовність конденсації водно-спиртової пари бражного дистиляту з урахуванням падіння його температури за рахунок парціальної конденсації, відсутність достатнього температурного напору перешкоджає раціональній конденсації всієї пари в кип'ятильниках, і її частково використовують на підігрів бражки в додатковому підігривач у, що збільшує витрату тепло-енергоресурсів та металомісткість установки. Охолодження барди виконують тільки у випарнику, а стиснену пару від компресора пароструминного використовують на обігрів колони бражної та на догрів бражки в додатковому підігривач у бражки, що збільшує витрату теплоенергоресурсів та металомісткість установки. Воду із барометричного конденсатора направляють на бражну колону, що збільшує витрату теплоенергоресурсів на перегонку бражки, кількість відходів виробництва (барди) та пом'якшеної води на гідроселекцію. Причиною, що перешкоджає досягненню потрібного технічного результату, є наведений взаємозв'язок конструктивних елементів і обладнання установки. В основу винаходу поставлено задачу удосконалення енергозберігаючої брагоректифікаційної установки для виробництва спирту етилового ректифікованого шляхом введення нових взаємозв'язків між конструктивними елементами установки забезпечити підвищення ефективності рекуперативного використання тепла вторинної пари бражної колони для обігріву інших колон установки. 5 76077 6 Технічний результат від реалізації запропонотини, концентраційну та виварну, кип'ятильники, ваного винаходу полягає в створенні умов рекупедефлегматори, підігривач и та сепаратор бражки, ративного теплообміну при використанні тепла конденсатори, холодильники, конденсатор бароспиртової пари однієї колони для обігріву інших метричний, насоси, вакуум-насос, випарник і комколон установки, для більш повної рекуперації пресор пароструминний, згідно винаходу установтепла барди та ефективної очистки спирту від ка додатково включає колони кінцевої очистки та супутніх домішок. розгінну, верхня частина колони бражної з'єднана Споживчі властивості, які пов'язані з технічним послідовно з міжтрубними просторами результатом зменшення витрат кип'ятильників колон епюраційної і теплоенергоресурсів, металомісткості установки, концентраційної частини ректифікаційної та конпом'якшеної води на гідроселекцію та покращення денсатора колони бражної, при цьому нижня часякості кінцевої продукції. тина колони бражної через підігривач бражки Досягається технічний результат за першим з'єднана з випарником барди, а нижня частина варіантом тим, що в енергозберігаючій установці конденсатора барометричного з'єднана з верхдля виробництва спирту етилового ньою частиною колони розгінної, причому верхня ректифікованого, що включає з'єднані системою частина колони розгінної з'єднана з верхніми частрубопроводів колони бражну, епюраційну, тинами міжтрубного простору кип'ятильника колоректифікаційну, розділену на дві частини, ни кінцевої очистки і конденсатора колони концентраційну та виварну, кип'ятильники, дерозгінної та через насос з нижньою частиною флегматори, підігривач и та сепаратор бражки, кип'ятильника колони розгінної, а нижня частина конденсатори, холодильники, конденсатор бароколони розгінної з'єднана через насос з верхніми метричний, насоси, вакуум-насос, випарник і комчастинами колон бражної та епюраційної. Крім пресор пароструминний, згідно винаходу, верхня того, між трубний простір конденсаторів частина колони бражної з'єднана послідовно з епюраційної, концентраційної частини міжтрубними просторами кип'ятильників колон ректифікаційної колони та колони кінцевої очистки епюраційної і концентраційної частини з'єднаний через барометричний конденсатор з ректифікаційної та конденсатора колони бражної, вакуум-насосом. а верхня частина епюраційної колони та За четвертим варіантом технічний результат концентраційна частина ректифікаційної колони досягається тим, що в енергозберігаючій установці зв'язані паровою комунікацією з вакуум-насосом для виробництва спирту етилового через підігрівач бражки, дефлегматор, конденсаректифікованого, що включає з'єднані системою тор та барометричний конденсатор, а нижня частрубопроводів колони бражну, епюраційну, тина конденсатора барометричного з'єднана з ректифікаційну, кип'ятильники, дефлегматори, верхньою частиною колони епюраційної, при цьопідігривач и та сепаратор бражки, конденсатори, му нижня частина колони бражної через підігривач холодильники, конденсатор барометричний, насображки з'єднана з випарником барди. си, вакуум-насос, випарник і компресор пароструЗа другим варіантом технічний результат минний, для підвищення якості кінцевої продукції, досягається тим, що в енергозберігаючій згідно винаходу, установка додатково включає брагоректифікаційній установці для виробництва колону кінцевої очистки, верхня частина колони спирту етилового ректифікованого, що включає бражної з'єднана послідовно з міжтрубними проз'єднані системою трубопроводів колону бражну, сторами кип'ятильників колон епюраційної і епюраційну, ректифікаційну, кип'ятильники, декінцевої очистки та конденсатора колони бражної, флегматори, підігривач и та сепаратор бражки, а міжтрубний простір конденсаторів епюраційної конденсатори, холодильники, конденсатор барота ректифікаційної колони зв'язані паровою метричний, насоси, вакуум-насос, випарник і комкомунікацією через барометричний конденсатор з пресор пароструминний, згідно винаходу вакуум-насосом, при цьому нижня частина колони ректифікаційна колона має тільки концентраційну бражної через підігривач бражки з'єднана з вичастину, низ якої з'єднаний флегмовою парником барди, а нижня частина барометричного комунікацією через насос з верхньою частиною конденсатора з'єднана з верхньою частиною колображної колони, яка в свою чергу з'єднана з ни епюраційної. комунікацією відбору сивушної фракції, а верхня Послідовне з'єднання верхньої частини колони частина епюраційної колони та концентраційна бражної в першому, другому та третьому частина ректифікаційної колони зв'язані паровою варіантах з міжтрубними просторами комунікацією з вакуум-насосом через підігрівач кип'ятильників колон епюраційної і бражки, дефлегматор, конденсатор та барометконцентраційної частини ректифікаційної та конричний конденсатор, а нижня частина конденсатоденсатора колони бражної створює умови для ра барометричного з'єднана з верхньою частиною підтримання необхідного температурного напору колони епюраційної, взаємозв'язок решти констдля ефективного рекуперативного теплообміну в руктивних елементів та обладнання залишається названих кип'ятильниках з урахуванням падіння як і в першому варіанті. температури водно-спиртової пари бражного дисЗа третім варіантом технічний результат тиляту при його парціальної конденсації та, досягається тим, що в енергозберігаючій відповідно, зменшення температури кипіння тепбрагоректифікаційній установці для виробництва лоспоживача в кип'ятильниках при більшому вмісті спирту етилового ректифікованого, що включає в ньому спирту етилового, в кубі епюраційної коз'єднані системою трубопроводів колони бражну, лони (з урахуванням гідроселекції) 15%об.епюраційну, ректифікаційну, розділену на дві час30%об., температура кипіння 85°С-89°С , рідини в 7 76077 8 кубі концентраційної частини колони кінцевої очистки та конденсатора колони бражної ректифікаційної 50%об.-70%об., температура створює умови для підтримання необхідного темкипіння 80°С-83°С. Конденсатор колони бражної пературного напору для ефективного рекуперазабезпечує конденсацію парів спирту в газах, що тивного теплообміну в названих кип'ятильниках з не конденсуються. урахуванням падіння температури водноЗ'єднання нижньої частини колони бражної чеспиртової пари бражного дистиляту при його рез підігривач бражки з випарником барди парціальної конденсації та, відповідно, зменшення дозволяє створити умови для охолодження барди температури кипіння теплоспоживача в в два етапи. На першому етапі барду охолоджують кип'ятильниках за більшого вмісту в ньому спирту до 85°С-90°С, догріваючи бражку до 80°С-85°С, етилового, в кубі епюраційної колони (з урахуванпопередньо підігріту спиртовою парою ням гідроселекції) 15%об.-30%об., температура епюраційної чи концентраційної частини колони кипіння 85°С-89°С, і спирту в кубі колони кінцевої ректифікаційної. На другому етапі барду охолодочистки 96%об,-96,3%об., температура кипіння жують до температури 55°С-65°С в випарнику під 78°С-79°С. Конденсатор колони бражної вакуумом, тобто на 20°С-25°С нижче чим в забезпечує уловлювання парів спирту з газів, які прототипі, а пару випаровування стискують пароне конденсуються. струминним компресором та направляють на На Фіг. 1 представлений перший варіант обігрів колони бражної. принципової схеми енергозберігаючої установки З'єднання нижньої частини конденсатора бадля виробництва спирту етилового рометричного за першим та другим варіантами з ректифікованого. верхньою частиною колони епюраційної дозволяє На Фіг. 2 представлений другий варіант корисно використати барометричну воду для принципової схеми енергозберігаючої установки гідроселекції при епюрації водно-спиртових для виробництва спирту етилового розчинів та ліквідувати додаткову витрату ректифікованого. пом'якшеної води на гідроселекцію. На Фіг. 3 представлений третій варіант За третім варіантом енергозберігаюча устапринципової схеми енергозберігаючої установки новка для виробництва спирту етилового для виробництва спирту етилового ректифікованого додатково оснащена колонами ректифікованого. розгінною та кінцевої очистки для підвищення На Фіг. 4 представлений четвертий варіант якості та виходу кінцевої продукції, а також зменпринципової схеми енергозберігаючої установки шення питомих енерговитрат. З'єднання верхньої для виробництва спирту етилового частини колони розгінної з верхніми частинами ректифікованого. міжтрубного простору кип'ятильника колони На рисунку (Фіг. 1) представлена принципова кінцевої очистки і конденсатора колони розгінної схема енергозберігаючої установки для виробницта через насос з нижньою частиною кип'ятильника тва спирту етилового ректифікованого за першим колони розгінної дозволяє обігрівати колону варіантом. кінцевої очистки водно-спиртовою парою колони Енергозберігаюча установка за першим розгінної та виключити витрату тепловаріантом включає з'єднані між собою системою енергоресурсів на обігрів колони кінцевої очистки. трубопроводів колони бражну 1, епюраційну 2 та Конденсатор колони розгінної забезпечує ректифікаційну, розділену на дві частини, конденсацію парів спирту в газах, що не конденконцентраційну 4 а та виварну 4 б; кип'ятильники суються. 5, 6 і 7; підігривач и бражки 8, 9; дефлегматори 10 і З'єднання нижньої частини конденсатора ба12; конденсатори 13, 14 і 16: холодильники 17 і 18, рометричного з верхньою частиною колони відповідно, головної фракції та спирту розгінної дозволяє використовувати барометричну ректифікованого; насоси 19 і 19 а; сепаратор воду для гідроселекції на колоні розгінній, а бражки 20; випарник 22; пароструминний компрез'єднання нижньої частини колони розгінної через сор 23, конденсатор барометричний 24 та вакуумнасос з верхніми частинами колон бражної та насос 25. епюраційної дозволяє ефективно використовувати За другим варіантом (Фіг. 2) для зменшення кубовий погін розгінної колони частково для ствометалоємності установки та питомих енерговитрат рення флегми у бражній колони з метою уловлюректифікаційна колона має тільки концентраційну вання піни та бризок і для гідроселекції в частину 4 а та додатково оснащена насосом 19 б, епюраційній колоні. при чому функцію виварної частини За четвертим варіантом енергозберігаюча ректифікаційної колони виконує бражна колона 1, брагоректифікаційна установка для виробництва а сивушна фракція відбирається з верху бражної спирту етилового ректифікованого додатково осколони 1. нащена тільки колоною кінцевої очистки для За третім варіантом (Фіг. 3) для підвищення підвищення якості кінцевої продукції, а також для якості та виходу кінцевої продукції, а також змензменшення питомих енерговитрат. В такій шення питомих енерговитрат установка додатково установці тепла водно-спиртової пари, що вихооснащена колонами кінцевої очистки 3 та дить з бражної колони достатньо для обігріву корозгінною 21, кип'ятильниками 26 і 27, дефлегмалон епюраційної та кінцевої очистки, в зв'язку з тором 11, конденсаторами 15 і 28 та насосами 29 і цим нема необхідності ділити ректифікаційну ко30. лону на дві частини. Послідовне з'єднання За четвертим варіантом (Фіг. 4) верхньої частини колони бражної з міжтрубними енергозберігаюча установка для виробництва просторами кип'ятильників колон епюраційної і спирту етилового ректифікованого високоякісного 9 76077 10 включає з'єднані між собою системою кип'ятильнику 5 та очищують в ній бражний диститрубопроводів колони бражну 1, епюраційну 2, лят від головних та проміжних домішок, які конкінцевої очистки 3 та повну ректифікаційну 4; центруються в верхній частині колони. Спиртові кип'ятильники 5, 6 і 7; підігривач и бражки 8 і 9, пари з верхньої частини колони 2 конденсують в дефлегматори 10, 11 і 12; конденсатори 13, 14, 15 підігривач у бражки 9, дефлегматорі 10 та і 16; холодильники 17 і 18, відповідно, головної конденсаторі 13. З конденсатора 13 відбирають фракції та спирту ректифікованого; насоси 19, 19 частину конденсату спиртової пари і у вигляді а, сепаратор бражки 20; випарник 22; компресор головної фракції етилового спирту (ГФ), через хо23 пароструминний, конденсатор 24 барометлодильник 17 відбирають головні та проміжні ричний та вакуум-насос 25. домішки, а решту, разом з конденсатом з дефлегУстановка працює таким чином. матора, як флегму вертають на верхню тарілку Дозрілу бражку з бродильного відділення наепюраційної колони 2 для концентрування сосом (на схемі не показано) спочатку подають в домішок. Бражний дистилят, очищений від головпідігривач и бражки 9, встановлені, наприклад, для них та проміжних домішок (епюрат), подають на нагріву бражки теплом конденсації спиртової пари тарілку живлення виварної частини 4 б колон епюраційної 2 та концентраційної частини 4 ректифікаційної колони. Для гідроселекції на верха ректифікаційної, де нагрівають до температури ню тарілку епюраційної 2 або розгінної 21 колони 60оС-70оС. Далі бражку догрівають до температуподають барометричну воду з нижньої частини ри 80оС-85оС в підігривач у 8 теплом барди, яку конденсатора барометричного 24. відводять з кубової частини бражної колони 1, а Витрата тепла на ректифікаційну колону барду, відповідно, охолоджують до температури більша на концентраційну частину, ніж на виварну. 85°С-90°С. Нагріту бражку направляють для Обігрів виварної частини ректифікаційної колони 4 дегазації в сепаратор бражки 20 і далі на перегонб здійснюють конденсацією котельної пари у ку в бражну колону 1. Бражку, звільнену від спирту кип'ятильнику 7, а концентраційної частини, крім етилового та супутніх легколетких домішок (барду) того, теплом конденсації пари бражного дистиляту відводять на охолодження послідовно у підігривач в кип'ятильнику 6. Для зменшення витрати бражки 8 та випарник 22. Котельну пару для теплоенергоресурсів та створення достатнього обігріву бражної колони подають на пароструминтемпературного напору для рекуперативного ний компресор 23, який створює вакуум у випарнитеплообміну в кип'ятильнику 6, концентраційна ку 22 та додатково охолоджує барду до темперачастина ректифікаційної колони також працює за тури 65°С-70°С. Барду з випарника 22 відводять з тиску, нижчого від атмосферного, який створюють установки, а вторинну пару, що отримали від оховакуум-насосом 25 через конденсатор 24 баролодження барди, стискують пароструминним комметричний, конденсатор 16, дефлегматор 12 та пресором та, разом з котельною парою, направпідігривач бражки 9. ляють в кубову частину бражної колони 1 для її З нижньої частини виварної колони відводять обігріву. лютерну воду. Матеріальні потоки між виварною За варіантами 1, 2 та 3 водно-спиртову пару , та концентраційною частиною регулюють арматуяка виходить з верхньої частини бражної колони 1 рою 31 та насосом 19 а. З середньої частини конаправляють на конденсацію у кип'ятильники 5 та лони ректифікаційної відбирають сивушну фракцію 6, відповідно, колон епюраційної 3 та (СФ) та сивушний спирт (СС) для повторної переконцентраційної частини 4 а ректифікаційної. Для робки. Спиртову пару з верхньої концентраційної створення відповідного температурного напору частини ректифікаційної колони конденсують в для конденсації цієї пари, вакуум-насосом 25, чепідігривач у бражки 9, дефлегматорі 12 та рез конденсатор барометричний 24, конденсатори конденсаторі 16 і частину конденсату з конденса13 і 16, дефлегматори 10 та 12, підігривач и бражтора 16 у вигляді спирту непастеризованого (СН) ки 9, у колонах епюраційній та концентраційній вертають на повторне перероблення, а решту, як частині ректифікаційної зменшують тиск до 60кПафлегму, вертають на верхню тарілку колони 4 а. З 97кПа. Крім того, повну конденсацію пари бражної верхньої частини колони відбирають спирт колони, температура якої зменшується за рахунок ректифікований (СР) та після охолодження в хопарціальної конденсації приблизно на 10°С, залодильнику 18 направляють до спиртоприймальбезпечують послідовно заводячи на кип'ятильники ного відділення. колон, спочатку епюраційної, а потім За другим варіантом кубова рідина з концентраційної частини ректифікаційної, де темконцентраційної частини ректифікаційної колони 4 пература кипіння кубової рідини, через більшу а у вигляді флегми перекачується насосом 19 б на концентрацію етилового спирту за однакового тисверхню тарілку бражної колони 1, де з неї ку, менша на 5-7°С. Бражний дистилят з вилучається етиловий спирт. кип'ятильників 5, 6 насосом 19 подають у середню За третім варіантом спирт ректифікований для частину епюраційної колони 2. Гази, що не кондодаткової очистки від кінцевих домішок направденсуються, з кип'ятильника 6 та сепаратора ляють у середню частину колони кінцевої очистки бражки 20, через конденсатор 14, відводять в ат3, а напівпродукти ректифікації ГФ, СС та СН, для мосферу, а залишки бражного дистиляту, що виділення з них спирту етилового, направляють в сконденсувались в конденсаторі 14 направляють середню частину колони розгінної 21. Розгінну для очистки у середню частину епюраційної колоколону обігрівають котельною парою через ни. кип'ятильник 27. Для покращення концентрування Епюраційну колону 2 обігрівають теплом супутніх домішок в умовах гідроселекції на верхню конденсації пари бражного дистиляту в тарілку колони 21 подають барометричну воду з 11 76077 12 нижньої частини конденсатора барометричного 24. та конденсаторі 15 і частину конденсату з конденВодно-спиртову пару з верхньої частини розгінної сатора 15 у вигляді спирту непастеризованого колони конденсують в кип'ятильнику 26 та (СН) вертають на повторне перероблення, а решобігрівають за рахунок цього колону кінцевої очиту, у вигляді флегми, вертають на верхню тарілку стки 3. Конденсат з кип'ятильника 26 насосом 29 колони 3. Спирт ректифікований відбирають із вертають на верхню тарілку колони 21. З конденнижньої частини колони 3 і, через холодильник 18, сатора 28 відбирають концентрат супутніх домішок направляють в спиртоприймальне відділення. (КЕС), а гази, що не конденсуються, відводять в За четвертим варіантом енергозберігаюча атмосферу навколишнього середовища. Кубовий брагоректифікаційна установка працює аналогічно погін з розгінної колони насосом 30 частково пороботі за першим варіантом, тільки воднодають на верхні тарілки колони бражної для уловспиртовою парою, яка виходить з бражної колони лювання піни та бризок і колони епюраційної для обігрівають замість концентраційної частини гідроселекції. ректифікаційної колони - колону кінцевої очистки, а Для створення необхідної різниці температур ректифікаційну колону не розділяють на дві части(температурного напору) між температурою ни і обігрівають тільки котельною парою. кипіння рідини в трубному просторі кип'ятильника Показники, що підтверджують досягнення 26 та температурою конденсації вторинної пари технічного результату і перевагу заявленої устарозгінної колони 21, яка конденсується в між трубновки в порівнянні з прототипом, представлені в ному просторі кип'ятильника 26 в колоні кінцевої таблиці. очистки З зменшують тиск до 60-97кПа. Для ствоДані таблиці свідчать про те, що на виробницрення такого тиску (вакууму) верх колони кінцевої тво спирту етилового ректифікованого однакової очистки 3 з'єднають з вакуум-насосом 25 через якості на заявленій енергозберігаючій установці барометричний конденсатор 24, конденсатор 15 та досягнуто зниження питомої витрата гріючої пари дефлегматор 11. на 8-10кг/дал і охолоджуючої води на 0,05Спиртові пари з верхньої частини колони 0,1м3/дал порівняно з прототипом. кінцевої очистки 3 конденсують в дефлегматорі 11 Таблиця Назва показника Об'ємна частка етилового спирту, % Питома витрата гріючої пари, кг/дал Питома витрата охолоджуючої води, м3/дал Питома витрата електроенергії, кВт год/дал Установка-прототип 96,3 38-45 0,4-0,5 0,15 Заявлена установка 96,3 30-35 0,35-0,45 0,2-0,25 17 Комп’ютерна верстка М. Клюкін 76077 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
