Під висувний промислової камерної печі

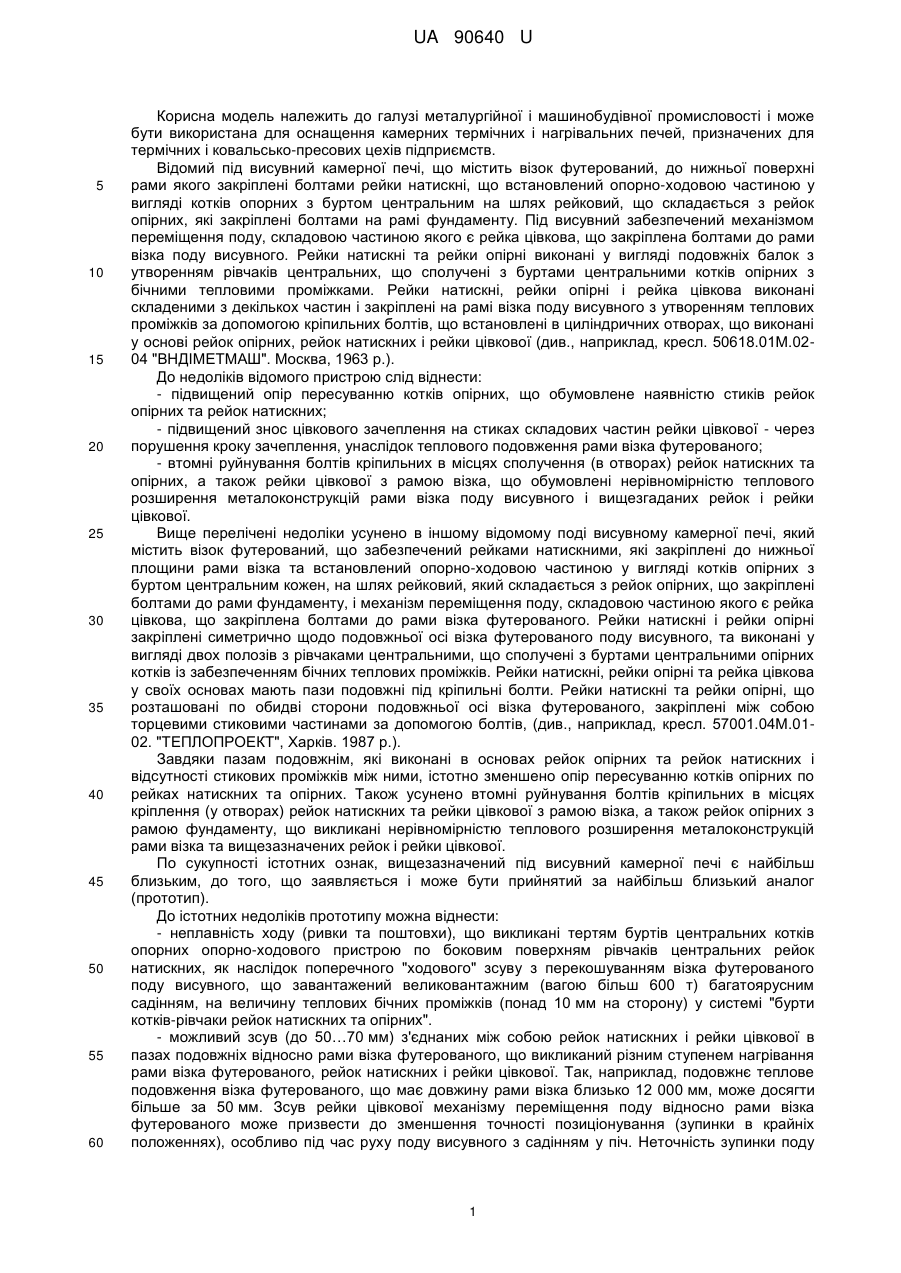

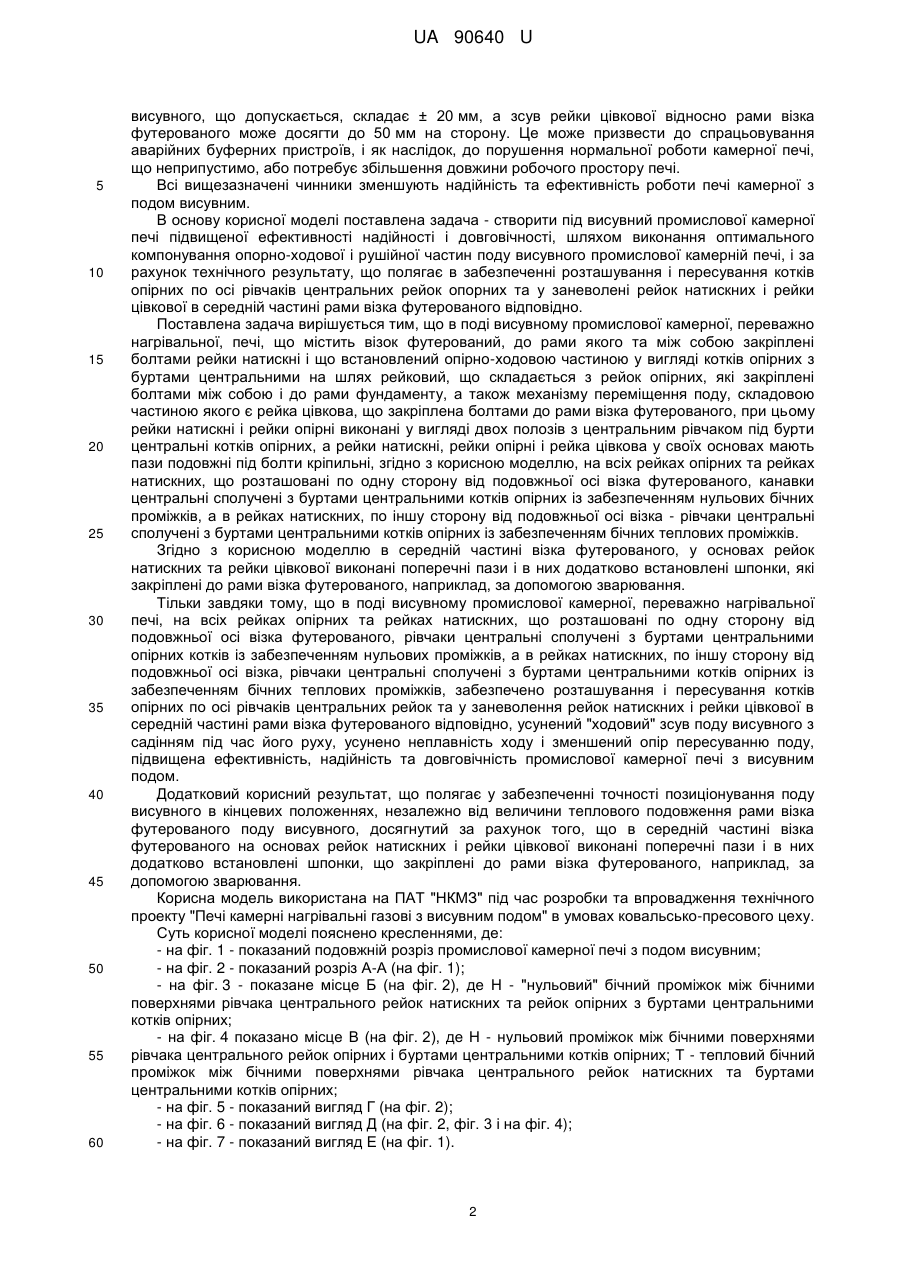

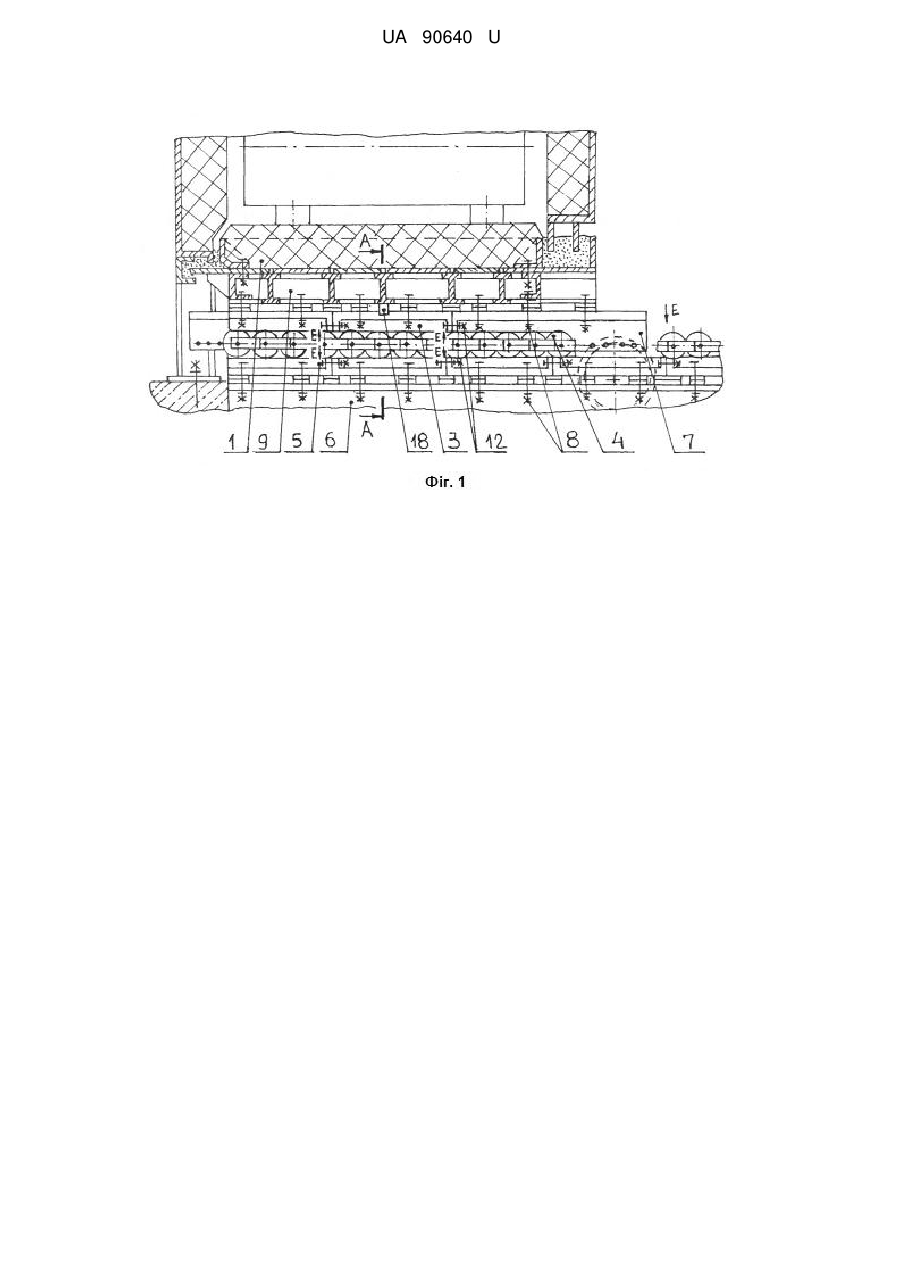

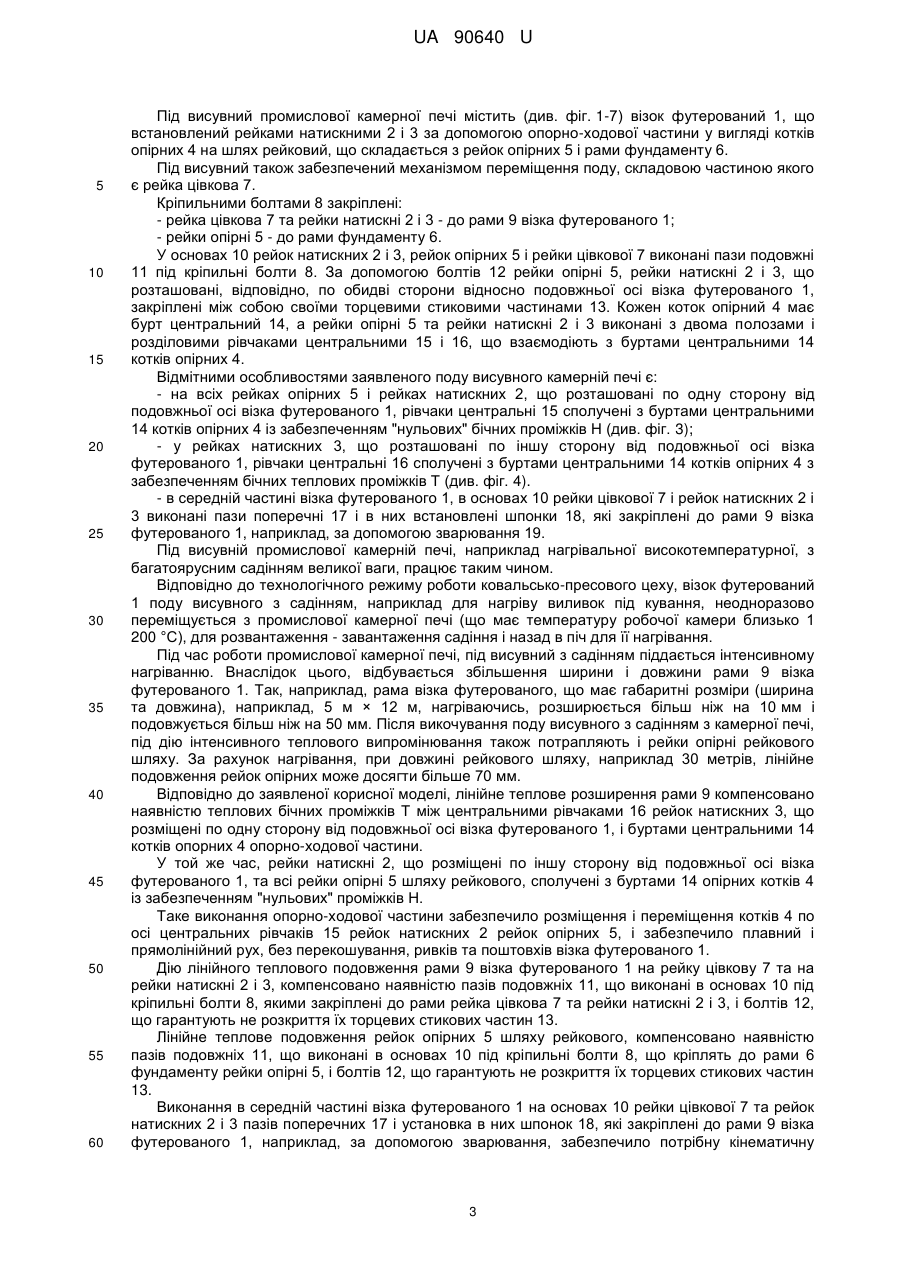

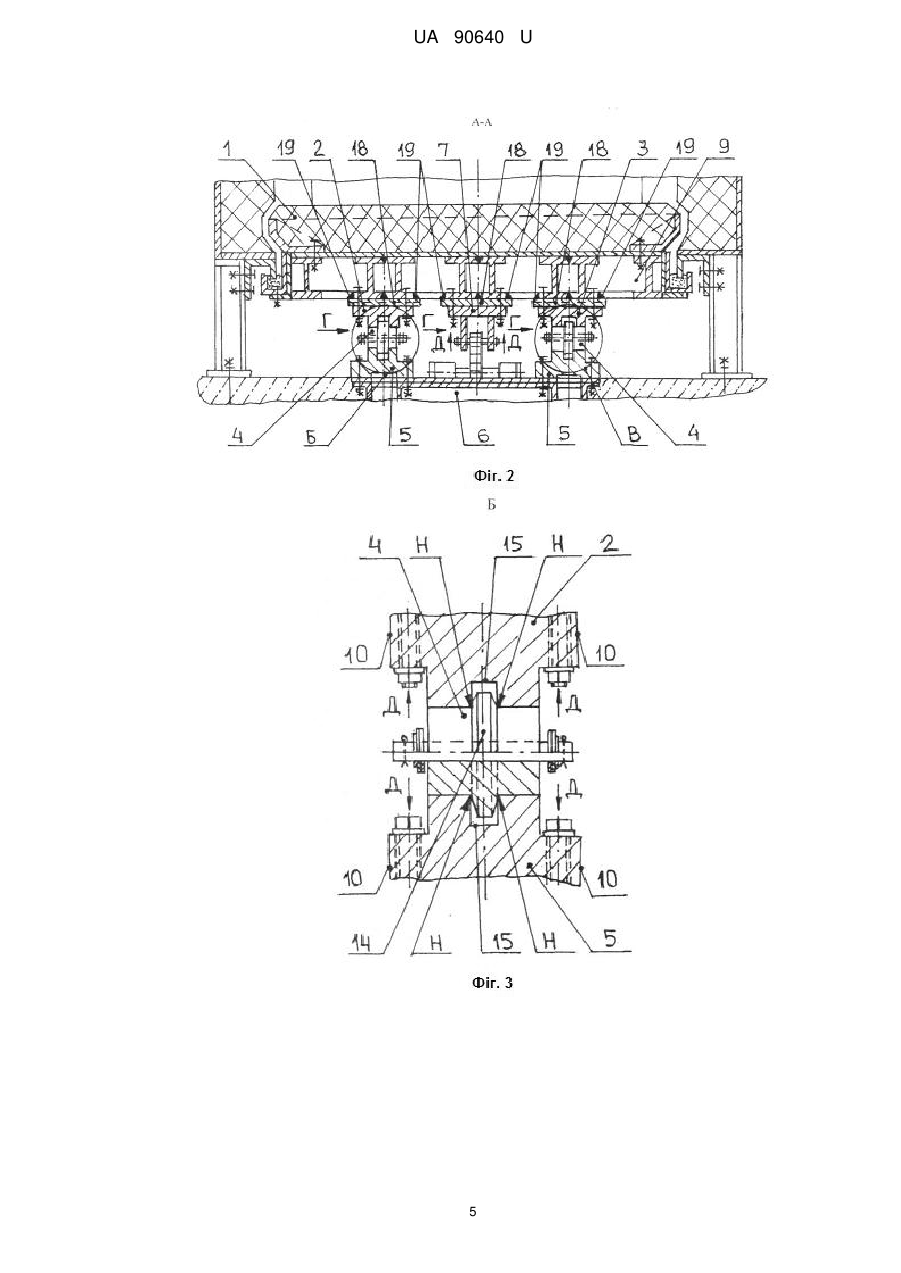

Реферат: Під висувний промислової камерної печі містить візок футерований, до рами якого і між собою закріплені болтами рейки натискні, встановлений опорно-ходовою частиною у вигляді котків опірних з буртом центральним на шлях рейковий, що складений з рейок опірних, закріплених болтами між собою і на рамі фундаменту. Містить механізм переміщення поду, складовою частиною якого є рейка цівкова. При цьому рейки натискні і рейки опірні виконані у вигляді двох полозів з рівчаком центральним під бурти центральні котків опірних, а рейки натискні, рейки опірні і рейка цівкова в своїх основах мають пази подовжні під болти кріпильні. На всіх рейках опірних і рейках натискних рівчаки центральні сполучені з буртами центральними опірних котків із забезпеченням нульових бічних проміжків, а в рейках натискних, що розташовані по іншу сторону від вищезазначеної осі візка - рівчаки центральні сполучені з буртами центральними котків опірних із забезпеченням бічних теплових проміжків. UA 90640 U (12) UA 90640 U UA 90640 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі металургійної і машинобудівної промисловості і може бути використана для оснащення камерних термічних і нагрівальних печей, призначених для термічних і ковальсько-пресових цехів підприємств. Відомий під висувний камерної печі, що містить візок футерований, до нижньої поверхні рами якого закріплені болтами рейки натискні, що встановлений опорно-ходовою частиною у вигляді котків опорних з буртом центральним на шлях рейковий, що складається з рейок опірних, які закріплені болтами на рамі фундаменту. Під висувний забезпечений механізмом переміщення поду, складовою частиною якого є рейка цівкова, що закріплена болтами до рами візка поду висувного. Рейки натискні та рейки опірні виконані у вигляді подовжніх балок з утворенням рівчаків центральних, що сполучені з буртами центральними котків опірних з бічними тепловими проміжками. Рейки натискні, рейки опірні і рейка цівкова виконані складеними з декількох частин і закріплені на рамі візка поду висувного з утворенням теплових проміжків за допомогою кріпильних болтів, що встановлені в циліндричних отворах, що виконані у основі рейок опірних, рейок натискних і рейки цівкової (див., наприклад, кресл. 50618.01М.0204 "ВНДІМЕТМАШ". Москва, 1963 p.). До недоліків відомого пристрою слід віднести: - підвищений опір пересуванню котків опірних, що обумовлене наявністю стиків рейок опірних та рейок натискних; - підвищений знос цівкового зачеплення на стиках складових частин рейки цівкової - через порушення кроку зачеплення, унаслідок теплового подовження рами візка футерованого; - втомні руйнування болтів кріпильних в місцях сполучення (в отворах) рейок натискних та опірних, а також рейки цівкової з рамою візка, що обумовлені нерівномірністю теплового розширення металоконструкцій рами візка поду висувного і вищезгаданих рейок і рейки цівкової. Вище перелічені недоліки усунено в іншому відомому поді висувному камерної печі, який містить візок футерований, що забезпечений рейками натискними, які закріплені до нижньої площини рами візка та встановлений опорно-ходовою частиною у вигляді котків опірних з буртом центральним кожен, на шлях рейковий, який складається з рейок опірних, що закріплені болтами до рами фундаменту, і механізм переміщення поду, складовою частиною якого є рейка цівкова, що закріплена болтами до рами візка футерованого. Рейки натискні і рейки опірні закріплені симетрично щодо подовжньої осі візка футерованого поду висувного, та виконані у вигляді двох полозів з рівчаками центральними, що сполучені з буртами центральними опірних котків із забезпеченням бічних теплових проміжків. Рейки натискні, рейки опірні та рейка цівкова у своїх основах мають пази подовжні під кріпильні болти. Рейки натискні та рейки опірні, що розташовані по обидві сторони подовжньої осі візка футерованого, закріплені між собою торцевими стиковими частинами за допомогою болтів, (див., наприклад, кресл. 57001.04М.0102. "ТЕПЛОПРОЕКТ", Харків. 1987 р.). Завдяки пазам подовжнім, які виконані в основах рейок опірних та рейок натискних і відсутності стикових проміжків між ними, істотно зменшено опір пересуванню котків опірних по рейках натискних та опірних. Також усунено втомні руйнування болтів кріпильних в місцях кріплення (у отворах) рейок натискних та рейки цівкової з рамою візка, а також рейок опірних з рамою фундаменту, що викликані нерівномірністю теплового розширення металоконструкцій рами візка та вищезазначених рейок і рейки цівкової. По сукупності істотних ознак, вищезазначений під висувний камерної печі є найбільш близьким, до того, що заявляється і може бути прийнятий за найбільш близький аналог (прототип). До істотних недоліків прототипу можна віднести: - неплавність ходу (ривки та поштовхи), що викликані тертям буртів центральних котків опорних опорно-ходового пристрою по боковим поверхням рівчаків центральних рейок натискних, як наслідок поперечного "ходового" зсуву з перекошуванням візка футерованого поду висувного, що завантажений великовантажним (вагою більш 600 т) багатоярусним садінням, на величину теплових бічних проміжків (понад 10 мм на сторону) у системі "бурти котків-рівчаки рейок натискних та опірних". - можливий зсув (до 50…70 мм) з'єднаних між собою рейок натискних і рейки цівкової в пазах подовжніх відносно рами візка футерованого, що викликаний різним ступенем нагрівання рами візка футерованого, рейок натискних і рейки цівкової. Так, наприклад, подовжнє теплове подовження візка футерованого, що має довжину рами візка близько 12 000 мм, може досягти більше за 50 мм. Зсув рейки цівкової механізму переміщення поду відносно рами візка футерованого може призвести до зменшення точності позиціонування (зупинки в крайніх положеннях), особливо під час руху поду висувного з садінням у піч. Неточність зупинки поду 1 UA 90640 U 5 10 15 20 25 30 35 40 45 50 55 60 висувного, що допускається, складає ± 20 мм, а зсув рейки цівкової відносно рами візка футерованого може досягти до 50 мм на сторону. Це може призвести до спрацьовування аварійних буферних пристроїв, і як наслідок, до порушення нормальної роботи камерної печі, що неприпустимо, або потребує збільшення довжини робочого простору печі. Всі вищезазначені чинники зменшують надійність та ефективність роботи печі камерної з подом висувним. В основу корисної моделі поставлена задача - створити під висувний промислової камерної печі підвищеної ефективності надійності і довговічності, шляхом виконання оптимального компонування опорно-ходової і рушійної частин поду висувного промислової камерній печі, і за рахунок технічного результату, що полягає в забезпеченні розташування і пересування котків опірних по осі рівчаків центральних рейок опорних та у заневолені рейок натискних і рейки цівкової в середній частині рами візка футерованого відповідно. Поставлена задача вирішується тим, що в поді висувному промислової камерної, переважно нагрівальної, печі, що містить візок футерований, до рами якого та між собою закріплені болтами рейки натискні і що встановлений опірно-ходовою частиною у вигляді котків опірних з буртами центральними на шлях рейковий, що складається з рейок опірних, які закріплені болтами між собою і до рами фундаменту, а також механізму переміщення поду, складовою частиною якого є рейка цівкова, що закріплена болтами до рами візка футерованого, при цьому рейки натискні і рейки опірні виконані у вигляді двох полозів з центральним рівчаком під бурти центральні котків опірних, а рейки натискні, рейки опірні і рейка цівкова у своїх основах мають пази подовжні під болти кріпильні, згідно з корисною моделлю, на всіх рейках опірних та рейках натискних, що розташовані по одну сторону від подовжньої осі візка футерованого, канавки центральні сполучені з буртами центральними котків опірних із забезпеченням нульових бічних проміжків, а в рейках натискних, по іншу сторону від подовжньої осі візка - рівчаки центральні сполучені з буртами центральними котків опірних із забезпеченням бічних теплових проміжків. Згідно з корисною моделлю в середній частині візка футерованого, у основах рейок натискних та рейки цівкової виконані поперечні пази і в них додатково встановлені шпонки, які закріплені до рами візка футерованого, наприклад, за допомогою зварювання. Тільки завдяки тому, що в поді висувному промислової камерної, переважно нагрівальної печі, на всіх рейках опірних та рейках натискних, що розташовані по одну сторону від подовжньої осі візка футерованого, рівчаки центральні сполучені з буртами центральними опірних котків із забезпеченням нульових проміжків, а в рейках натискних, по іншу сторону від подовжньої осі візка, рівчаки центральні сполучені з буртами центральними котків опірних із забезпеченням бічних теплових проміжків, забезпечено розташування і пересування котків опірних по осі рівчаків центральних рейок та у заневолення рейок натискних і рейки цівкової в середній частині рами візка футерованого відповідно, усунений "ходовий" зсув поду висувного з садінням під час його руху, усунено неплавність ходу і зменшений опір пересуванню поду, підвищена ефективність, надійність та довговічність промислової камерної печі з висувним подом. Додатковий корисний результат, що полягає у забезпеченні точності позиціонування поду висувного в кінцевих положеннях, незалежно від величини теплового подовження рами візка футерованого поду висувного, досягнутий за рахунок того, що в середній частині візка футерованого на основах рейок натискних і рейки цівкової виконані поперечні пази і в них додатково встановлені шпонки, що закріплені до рами візка футерованого, наприклад, за допомогою зварювання. Корисна модель використана на ПАТ "НКМЗ" під час розробки та впровадження технічного проекту "Печі камерні нагрівальні газові з висувним подом" в умовах ковальсько-пресового цеху. Суть корисної моделі пояснено кресленнями, де: - на фіг. 1 - показаний подовжній розріз промислової камерної печі з подом висувним; - на фіг. 2 - показаний розріз А-А (на фіг. 1); - на фіг. 3 - показане місце Б (на фіг. 2), де Н - "нульовий" бічний проміжок між бічними поверхнями рівчака центрального рейок натискних та рейок опірних з буртами центральними котків опірних; - на фіг. 4 показано місце В (на фіг. 2), де Н - нульовий проміжок між бічними поверхнями рівчака центрального рейок опірних і буртами центральними котків опірних; Т - тепловий бічний проміжок між бічними поверхнями рівчака центрального рейок натискних та буртами центральними котків опірних; - на фіг. 5 - показаний вигляд Г (на фіг. 2); - на фіг. 6 - показаний вигляд Д (на фіг. 2, фіг. 3 і на фіг. 4); - на фіг. 7 - показаний вигляд Е (на фіг. 1). 2 UA 90640 U 5 10 15 20 25 30 35 40 45 50 55 60 Під висувний промислової камерної печі містить (див. фіг. 1-7) візок футерований 1, що встановлений рейками натискними 2 і 3 за допомогою опорно-ходової частини у вигляді котків опірних 4 на шлях рейковий, що складається з рейок опірних 5 і рами фундаменту 6. Під висувний також забезпечений механізмом переміщення поду, складовою частиною якого є рейка цівкова 7. Кріпильними болтами 8 закріплені: - рейка цівкова 7 та рейки натискні 2 і 3 - до рами 9 візка футерованого 1; - рейки опірні 5 - до рами фундаменту 6. У основах 10 рейок натискних 2 і 3, рейок опірних 5 і рейки цівкової 7 виконані пази подовжні 11 під кріпильні болти 8. За допомогою болтів 12 рейки опірні 5, рейки натискні 2 і 3, що розташовані, відповідно, по обидві сторони відносно подовжньої осі візка футерованого 1, закріплені між собою своїми торцевими стиковими частинами 13. Кожен коток опірний 4 має бурт центральний 14, а рейки опірні 5 та рейки натискні 2 і 3 виконані з двома полозами і розділовими рівчаками центральними 15 і 16, що взаємодіють з буртами центральними 14 котків опірних 4. Відмітними особливостями заявленого поду висувного камерній печі є: - на всіх рейках опірних 5 і рейках натискних 2, що розташовані по одну сторону від подовжньої осі візка футерованого 1, рівчаки центральні 15 сполучені з буртами центральними 14 котків опірних 4 із забезпеченням "нульових" бічних проміжків Н (див. фіг. 3); - у рейках натискних 3, що розташовані по іншу сторону від подовжньої осі візка футерованого 1, рівчаки центральні 16 сполучені з буртами центральними 14 котків опірних 4 з забезпеченням бічних теплових проміжків Т (див. фіг. 4). - в середній частині візка футерованого 1, в основах 10 рейки цівкової 7 і рейок натискних 2 і 3 виконані пази поперечні 17 і в них встановлені шпонки 18, які закріплені до рами 9 візка футерованого 1, наприклад, за допомогою зварювання 19. Під висувній промислової камерній печі, наприклад нагрівальної високотемпературної, з багатоярусним садінням великої ваги, працює таким чином. Відповідно до технологічного режиму роботи ковальсько-пресового цеху, візок футерований 1 поду висувного з садінням, наприклад для нагріву виливок під кування, неодноразово переміщується з промислової камерної печі (що має температуру робочої камери близько 1 200 °C), для розвантаження - завантаження садіння і назад в піч для її нагрівання. Під час роботи промислової камерної печі, під висувний з садінням піддається інтенсивному нагріванню. Внаслідок цього, відбувається збільшення ширини і довжини рами 9 візка футерованого 1. Так, наприклад, рама візка футерованого, що має габаритні розміри (ширина та довжина), наприклад, 5 м × 12 м, нагріваючись, розширюється більш ніж на 10 мм і подовжується більш ніж на 50 мм. Після викочування поду висувного з садінням з камерної печі, під дію інтенсивного теплового випромінювання також потрапляють і рейки опірні рейковогошляху. За рахунок нагрівання, при довжині рейкового шляху, наприклад 30 метрів, лінійне подовження рейок опірних може досягти більше 70 мм. Відповідно до заявленої корисної моделі, лінійне теплове розширення рами 9 компенсовано наявністю теплових бічних проміжків Т між центральними рівчаками 16 рейок натискних 3, що розміщені по одну сторону від подовжньої осі візка футерованого 1, і буртами центральними 14 котків опорних 4 опорно-ходової частини. У той же час, рейки натискні 2, що розміщені по іншу сторону від подовжньої осі візка футерованого 1, та всі рейки опірні 5 шляху рейкового, сполучені з буртами 14 опірних котків 4 із забезпеченням "нульових" проміжків Н. Таке виконання опорно-ходової частини забезпечило розміщення і переміщення котків 4 по осі центральних рівчаків 15 рейок натискних 2 рейок опірних 5, і забезпечило плавний і прямолінійний рух, без перекошування, ривків та поштовхів візка футерованого 1. Дію лінійного теплового подовження рами 9 візка футерованого 1 на рейку цівкову 7 та на рейки натискні 2 і 3, компенсовано наявністю пазів подовжніх 11, що виконані в основах 10 під кріпильні болти 8, якими закріплені до рами рейка цівкова 7 та рейки натискні 2 і 3, і болтів 12, що гарантують не розкриття їх торцевих стикових частин 13. Лінійне теплове подовження рейок опірних 5 шляху рейкового, компенсовано наявністю пазів подовжніх 11, що виконані в основах 10 під кріпильні болти 8, що кріплять до рами 6 фундаменту рейки опірні 5, і болтів 12, що гарантують не розкриття їх торцевих стикових частин 13. Виконання в середній частині візка футерованого 1 на основах 10 рейки цівкової 7 та рейок натискних 2 і 3 пазів поперечних 17 і установка в них шпонок 18, які закріплені до рами 9 візка футерованого 1, наприклад, за допомогою зварювання, забезпечило потрібну кінематичну 3 UA 90640 U 5 точність пересування поду висувного, що не залежить від теплових лінійних подовжень рами 9 візка футерованого 1. Таким чином, конструктивне виконання поду висувного із застосуванням заявленого технічного рішення усунуло ходовий зсув (перекіс), підвищило плавність і кінематичну точність пересування поду висувного, незалежно від теплового лінійного розширення і подовження рами візка футерованого, рейок натискних, рейок опірних, рейки цівкової механізму переміщення поду, що підвищило надійність і ефективність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Під висувний промислової камерної печі, що містить візок футерований, до рами якого і між собою закріплені болтами рейки натискні, встановлений опорно-ходовою частиною у вигляді котків опірних з буртом центральним на шлях рейковий, що складений з рейок опірних, закріплених болтами між собою і на рамі фундаменту, а також механізм переміщення поду, складовою частиною якого є рейка цівкова, що закріплена болтами до рами візка футерованого, при цьому рейки натискні і рейки опірні виконані у вигляді двох полозів з рівчаком центральним під бурти центральні котків опірних, а рейки натискні, рейки опірні і рейка цівкова в своїх основах мають пази подовжні під болти кріпильні, який відрізняється тим, що на всіх рейках опірних і рейках натискних, розташованих по одну сторону від подовжньої осі візка футерованого, рівчаки центральні сполучені з буртами центральними опірних котків із забезпеченням нульових бічних проміжків, а в рейках натискних, що розташовані по іншу сторону від вищезазначеної осі візка - рівчаки центральні сполучені з буртами центральними котків опірних із забезпеченням бічних теплових проміжків. 2. Під висувній промислової камерної печі за п. 1, який відрізняється тим, що в середній частині візка футерованого, в основах рейок натискних і рейки цівкової виконані поперечні пази і в них додатково встановлені шпонки, які закріплені до рами візка футерованого, наприклад, за допомогою зварювання. 4 UA 90640 U 5 UA 90640 U 6 UA 90640 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
