Ізолятор рейкового анкера (варіанти)

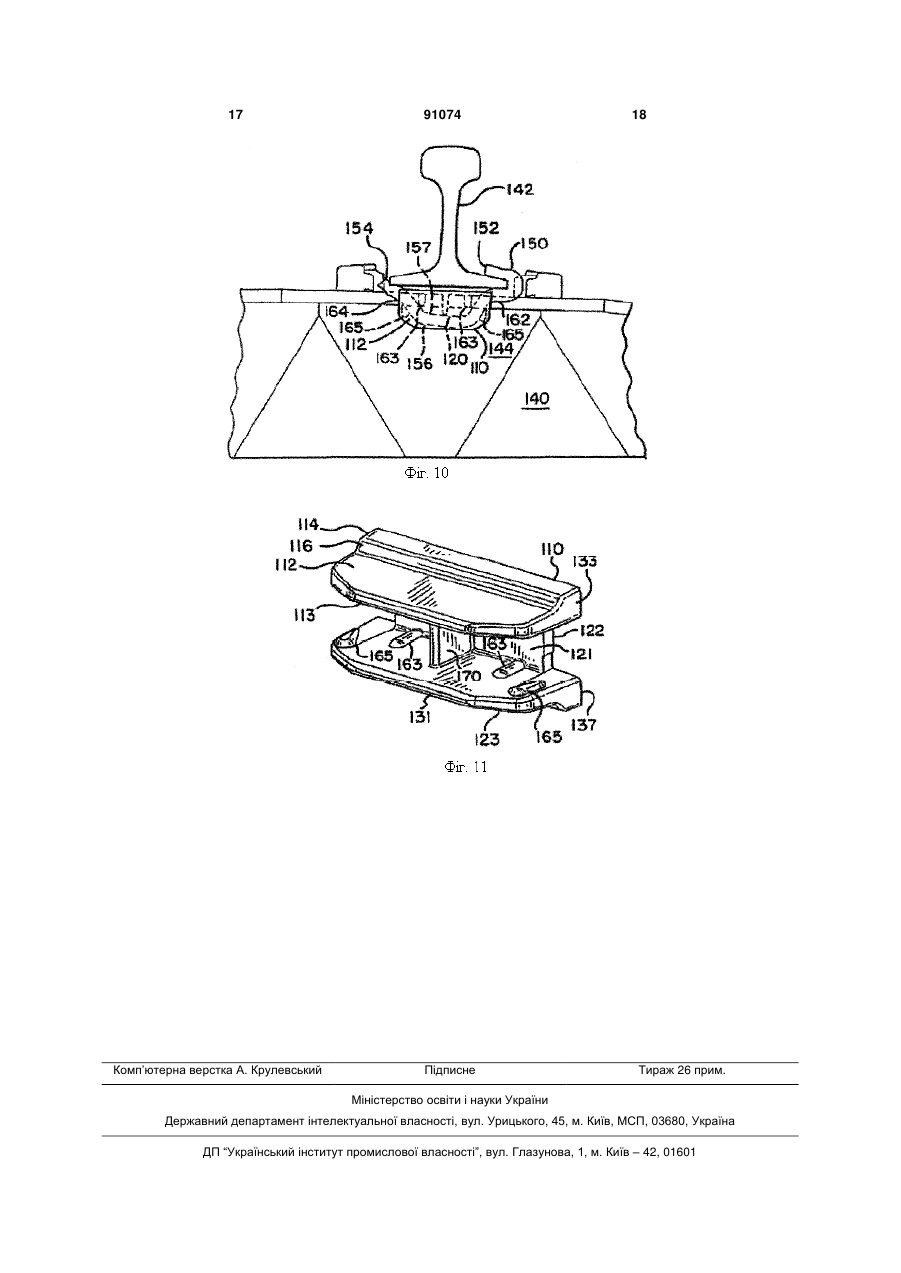

1. Ізолятор для застосування з рейковим анкером, причому вказаний ізолятор містить: конструкцію, що включає передню секцію і задню секцію, при цьому передня секція являє собою в цілому прямокутну конструкцію, що має верхню кромку, нижню кромку і дві бічні кромки, причому задня секція являє собою в цілому прямокутну конструкцію, що має верхню кромку, нижню кромку і дві бічні кромки, і центральну секцію, яка з'єднує передню секцію і задню секцію, причому центральна секція має верхню поверхню і нижню поверхню, при цьому передня секція також має кутову секцію, яка проходить під гострим кутом від зовнішньої поверхні передньої секції, причому передня секція також має внутрішню поверхню з першою подовженою установлювальною лапкою, що проходить донизу від нижньої поверхні центральної секції, при цьому задня секція також має кутову секцію, яка проходить під гострим кутом від зовнішньої поверхні задньої секції, причому задня секція також має внутрішню поверхню з другою подовженою установлювальною лапкою, що проходить донизу від нижньої поверхні центральної секції, 2 (19) 1 3 91074 4 причому задня секція має внутрішню поверхню з другою подовженою установлювальною лапкою, що проходить донизу від нижньої поверхні центральної секції, при цьому від внутрішньої поверхні передньої секції виступає кутова установлювальна лапка, причому вказана кутова установлювальна лапка розташована поруч з бічною кромкою передньої секції. 8. Ізолятор за п. 7, який відрізняється тим, що має дві подовжені установлювальні лапки, що проходять від внутрішньої поверхні передньої секції, які в бічному напрямку зміщені одна від одної, і дві подовжені установлювальні лапки, що проходять від внутрішньої поверхні задньої секції, які в бічному напрямку зміщені одна від одної. 9. Ізолятор за п. 7, який відрізняється тим, що він являє собою єдину конструкцію, виготовлену з конструкційної пластмаси. 10. Ізолятор за п. 7, який відрізняється тим, що він виготовлений з конструкційної пластмаси, яка являє собою електричний ізолятор. 11. Ізолятор за п. 7, який відрізняється тим, що передня секція містить верхню секцію і нижню секцію, причому нижня секція передньої секції проходить донизу від верхньої секції, причому нижня секція передньої секції має товщину, яка зменшується від нижньої кромки верхньої секції у напрямку нижньої кромки нижньої секції. 12. Ізолятор за п. 7, який відрізняється тим, що задня секція містить верхню секцію і нижню секцію, причому нижня секція задньої секції проходить донизу від верхньої секції, причому нижня секція задньої секції має товщину, яка зменшується від нижньої кромки верхньої секції у напрямку нижньої кромки нижньої секції. 13. Ізолятор за п. 7, який відрізняється тим, що центральна секція має довжину менше повної довжини передньої секції і задньої секції. 14. Ізолятор за п. 7, який відрізняється тим, що центральна секція, передня секція і задня секція утворюють отвір на кожному кінці ізолятора. 15. Ізолятор для застосування з рейковим анкером, причому вказаний ізолятор містить: конструкцію, що включає передню секцію і задню секцію, при цьому передня секція являє собою в цілому прямокутну конструкцію, що має верхню кромку, нижню кромку і дві бічні кромки, причому задня секція являє собою в цілому прямокутну конструкцію, що має верхню кромку, нижню кромку і дві бічні кромки, і центральну секцію, яка з'єднує передню секцію і задню секцію, причому центральна секція має верхню поверхню і нижню поверхню, при цьому передня секція також має кутову секцію, яка проходить під гострим кутом від зовнішньої поверхні передньої секції, причому передня секція також має внутрішню поверхню з першою подовженою установлювальною лапкою, що проходить донизу від нижньої поверхні центральної секції, при цьому задня секція також має кутову секцію, яка проходить під гострим кутом від зовнішньої поверхні задньої секції, причому задня секція також має внутрішню поверхню з другою подовженою установлювальною лапкою, що проходить донизу від нижньої поверхні центральної секції, при цьому від внутрішньої поверхні задньої секції виступає кутова установлювальна лапка, причому вказана кутова установлювальна лапка розташована поруч з бічною кромкою задньої секції. 16. Ізолятор для застосування з рейковим анкером, причому вказаний ізолятор містить: передню секцію і задню секцію, причому передня секція являє собою в цілому прямокутну конструкцію, що має верхню кромку, нижню кромку і дві бічні кромки, при цьому задня секція являє собою в цілому прямокутну конструкцію, що має верхню кромку, нижню кромку і дві бічні кромки, і центральну секцію, яка з'єднує передню секцію і задню секцію, причому центральна секція має нижню поверхню, при цьому передня секція має внутрішню поверхню з першою подовженою установлювальною лапкою, що проходить донизу від нижньої поверхні центральної секції, причому задня секція також має внутрішню поверхню з другою подовженою установлювальною лапкою, що проходить донизу від нижньої поверхні центральної секції, при цьому від внутрішньої поверхні задньої секції виступає кутова установлювальна лапка, причому вказана кутова установлювальна лапка розташована поруч з бічною кромкою задньої секції. Даний винахід відноситься до створення ізолятора, призначеного для застосування разом з рейковим анкером, зокрема, до створення ізолятора для застосування з рейковим анкером, закріпленим на рейці для залізничних колій, встановлених на бетонних шпалах. При укладанні рейки для залізничних колій ви користовують стандартний засіб кріплення рейки у вигляді костилів, що забиваються у дерев'яну шпалу з двох боків рейки. Така схема установлення дозволяє зберегти відстань між рейками, що дорівнює ширині рейкової колії. Використовують також рейкові підкладки в якості опорних подушок проти дії бічної та вертикальної сил. 5 Специфічні проблеми виникають за рахунок використання бетонних шпал в деяких установках рейки для залізничних колій. Один з підходів до обмеження переміщення рейки при використанні бетонних шпал описано у патенті США 5,016,816. Особливою проблемою у випадку рейки для залізничних колій, встановленої на бетонних шпалах, є поздовжнє переміщення рейки, коли утримання здійснюється за допомогою пружних кріпильних засобів. Рейкові анкери можуть бути застосовані для обмеження такого поздовжнього руху рейки, який типово відбувається при розгоні та гальмуванні потягів або в результаті розширення та стиснення (рейки) за рахунок змін температури. Проте тертя сталевого рейкового анкера о бетонну шпалу може приводити до ерозії і в кінцевому випадку до пошкодження бетонної шпали. З огляду на вищезазначене, першою задачею даного винаходу є створення вдосконаленого ізолятора, призначеного для застосування з рейковим анкером, а зокрема, пристосованого для застосування з бетонними шпалами. Другою задачею даного винаходу є створення ізолятора рейкового анкера з покращеними можливостями установлення. Відповідно до даного винаходу пропонується ізолятор, який особливо добре підходить для застосування з рейковим анкером, що використовується в такому вигляді, в якому рейка для залізничних колій встановлена за бетонних шпалах. Ізолятор захищає бетонну шпалу від поздовжнього переміщення рейки в результаті розширення і стиснення рейки, спричиненого змінами температури, і в результаті розгону та гальмуванні потягів. Відповідно до одного з варіантів здійснення, ізолятор виготовлений з конструкційної пластмаси і містить передню секцію і задню секцію. Як передня секція, так і задня секція мають в цілому прямокутну конструкцію, яка має верхню кромка, нижню кромку і бічні кромки. Центральна секція поєднує передню секцію і задню секцію і утворює частину верхньої поверхні ізолятора. Відповідно до другого варіанта здійснення, передня секція містить верхню секцію і нижню секцію, причому верхня секція має нижню кромку, що виступає в бічному напрямку під гострим кутом відносно нижньої секції. Аналогічно, задня секція містить верхню секцію і нижню секцію, причому верхня секція має нижню кромку, що виступає в бічному напрямку під гострим кутом відносно нижньої секції. Як передня секція, так і задня секція містить установлювальне ребро або установлювальні лапки на своїй внутрішній поверхні. Ізолятор пристосований для прийому рейкового анкера, таким чином, що передня секція або задня секція ізолятора входить у контакт з бетонною шпалою і завдяки цьому ізолює сталевий рейковий анкер від бетонної шпали. Фіг. 1 є видом з торця ізолятора рейкового анкера відповідно до першого варіанта здійснення даного винаходу. Фіг. 2 є видом зверху ізолятора рейкового анкера відповідно до першого варіанта здійснення даного винаходу. Фіг. 3 є видом збоку, з частковим розрізом, 91074 6 ізолятора рейкового анкера відповідно до першого варіанта здійснення даного винаходу. Фіг. 4 є видом з торця, з частковим розрізом, ізолятора рейкового анкера, встановленого на рейці для залізничних колій і шпалі, відповідно до першого варіанта здійснення даного винаходу. Фіг. 5 є видом з торця, з частковим розрізом, рейки для залізничних колій, з рейковим анкером і ізолятором рейкового анкера, встановленими на шпалі відповідно до першого варіанта здійснення даного винаходу. Фіг. 6 є видом з торця ізолятора рейкового анкера відповідно до другого варіанта здійснення даного винаходу. Фіг. 7 є видом зверху ізолятора рейкового анкера відповідно до другого варіанта здійснення даного винаходу. Фіг. 8 є видом збоку, з частковим розрізом, ізолятора рейкового анкера відповідно до другого варіанта здійснення даного винаходу. Фіг. 9 є видом з торця, з частковим розрізом, ізолятора рейкового анкера. встановленого на рейці для залізничних колій і шпалі відповідно до другого варіанта здійснення даного винаходу. Фіг. 10 є видом з торця, з частковим розрізом, рейки для залізничних колій, з рейковим анкером і ізолятором рейкового анкера, встановленими на шпалі відповідно до другого варіанта здійснення даного винаходу. Фіг. 11 є видом в перспективі ізолятора рейкового анкера відповідно до другого варіанта здійснення даного винаходу. Звернемось зараз до розгляду Фіг. 1-3. на яких ізолятор рейкового анкера показаний в загальному вигляді позицією 10. Ізолятор 10 рейкового анкера має канал у поперечному перерізі і містить передню секцію 12 і задню секцію 23. Центральна секція 20 проходить між передньою секцією 12 і задньою секцією 23 і поєднує їх. Верхня поверхня 22 центральної секції 20 є пласкою і разом з верхніми поверхнями передньої секції 12 і задньої секції 23 утворює і цілому пласку верхню поверхню ізолятора 10 рейкового анкера. Передня секція 12 являє собою вцілому подовжену прямокутну конструкцію, що має верхню кромку, нижню кромку 13 і дві бічні кромки 33 і 35. Передня секція 12 також містить секцію 14 фланця, яка виступає в бічному напрямку, і кутову секцію 16, яка проходить угору від нижньої секції 18 передньої секції. Нижня секція 18 передньої секції має зменшення товщини у напрямку нижньої кромки 13. Аналогічно, задня секція 23 являє собою в цілому подовжену прямокутну конструкцію , що має верхню кромку, нижню кромку 31 і дві бічні кромки 37 і 39. Задня секція 23 також містить секцію 24 фланця, яка виступає і бічному напрямку, і кутову секцію 26, яка проходить угору від нижньої секції 28 задньої секції. Нижня секція 28 задньої секції має зменшення товщини у напрямку нижньої кромки 31. Внутрішня поверхня 19 передньої секції 12 має ребро 53, що проходить вздовж її довжини поблизу від нижньої кромки 13. Внутрішня поверхня 29 задньої секції 23 має ребро 51, що прохо 7 дить вздовж її довжини поблизу від нижньої кромки 31. Передня секція 12 має внутрішню поверхню 19, а задня секція 23 має внутрішню поверхню 29. Ці поверхні зміщені друг від друга в бічному напрямку на відстань А, що менше за висоту передньої секції 12, що показано позицією Н на Фіг. 1. Центральна секція 20 має поздовжні кромки 32 і 34. Ці кромки зміщені всередину на відстань В від поздовжньої кромки 33 передньої секції 12 і поздовжньої кромки 37 задньої секції 23. Звернемось зараз до розгляду Фіг. 4 і 5, на яких рейковий ізолятор 10 відповідно до варіанту здійснення даного винаходу показаний у системі. Така система містить бетонну шпалу 40, яка в цілому являє собою подовжену прямокутну конструкцію, що має кромки 44 і 45 і верхню поверхню 46. Рейка 42 для залізничних колій має нижню кромку або поверхню 43. Прокладка 47 встановлена на верхній поверхні 46 бетонної шпали 40 і слугує для установки з проміжком від неї і підтримки рейки 42. Рейковий анкер 50 являє собою зігнуту сталеву конструкцію, що має верхній кінець 52, і що проходить до нижнього кінця 54. Рейка 42 введена у рейковий анкер 50 звичайним чином. Крім того. рейковий анкер 50 має нижню кромку 56 з верхньою поверхнею 57, яка зміщена нижче і навколо ізолятора 10 рейкового анкера. Верхня поверхня 57 контактує з центральною секцією 20 ізолятора або впирається у неї. Задня секція 23 створює ізоляцію і проміжок між бічною поверхнею 44 бетонної шпали і рейковим анкером 50. Крім того, секція 24 ребра задньої секції містить кутову секцію 26, яка розташована поруч з аналогічною кутовою секцією 49 бетонної шпали 40. Рейковий анкер 50 має проміжні секції 62 і 64, які проходять крізь проміжок А між внутрішньою поверхнею 19 передньої секції 12 і внутрішньою поверхнею 29 задньої секції 23. Така установка дозволяє утримувати рейковий ізолятор 10 на місці між рейковим анкером 50 і бетонною шпалою 40. Ребро 53 передньої секції 12 і ребро 51 задньої секції 23 щільно прилягають до нижньої кромки 56 рейкового анкера 50 і утримують її. Необхідно мати на увазі, що ізолятор 10 рейкового анкера являєсобою єдину конструкцію, яку звичайно виготовляють за допомогою інжекційного формування. Бажаним матеріалом для ізолятора 10 рейкового анкера є конструкційна пластмаса, що звичайно містить біля половини поліетилену високої щільності і біля половини поліетилену низької щільності. Звернемось зараз до розгляду Фіг. 6-8 і 11, на яких другий варіант здійснення ізолятора рейкового анкера показаний у загальному вигляді позицією 110. Ізолятор 110 рейкового анкера має канал у поперечному перерізі і містить передню секцію 112 і задню секцію 123. Центральна секція 120 проходить між передньою секцією 112 і задньою секцією 123 і поєднує їх. Верхня поверхня 122 центральної секції 120 є пласкою і разом з верхніми поверхнями передньої секції 112 і задньої секції 123 утворюють в цілому пласку верхню поверхню ізолятора 110 рейкового анкера. 91074 8 Передня секція 112 являє собою в цілому подовжену прямокутну конструкцію, що має верхню кромку, нижню кромку 113 і дві бічні кромки 133 і 135. Передня секція 112 також містить секцію 114 фланця, яка виступає в бічному напрямку, і кутову секцію 116, яка йде угору від нижньої секції 118 передньої секції. Нижня секція 118 передньої секції має зменшення товщини у напрямку нижньої кромки 113. Аналогічно, задня секція 123 являє собою в цілому подовжену прямокутну конструкцію, що має верхню кромку, нижню кромку 131 і дві бічні кромки 137 і 139. Задня секція 123 також містить секцію 124 фланця, яка виступає в бічному напрямку, і кутову секцію 126, яка йде угору від нижньої секції 128 задньої секції. Нижня секція 128 задньої секції має зменшення товщини у напрямку нижньої кромки 131. Передня секція 112 має внутрішню поверхню 119, а задня секція 123 має внутрішню поверхню 129. Ці поверхні зміщені друг від друга у бічному напрямку на відстань А', що менше висоти передньої секції 112. що показано позицією Н' на Фіг. 6. Опорна стійка 170 проходить перпендикулярно між внутрішньою поверхнею 119 і внутрішньою поверхнею 129. Внутрішня поверхня 119 передньої секції 112 має дві подовжені установлювальні лапки 163, що йдуть від нижньої поверхні 121 центральної секції 120 майже наполовину висоти Н' донизу вздовж внутрішньої поверхні 119. Внутрішня поверхня 119 також містить дві кутові установлювальні лапки 165, розташовані поруч з кромками 137 і 139. Установлювальні лапки 165 являють собою подовжені виступи на внутрішній поверхні 119, які проходять під гострим кутом до верхньої поверхні 122. Внутрішня поверхня 129 (задньої секції 123) також містить дві кутові установлювальні лапки 166, розташовані поруч з кромками 133 і 135. Установлювальні лапки 166 являють собою подовжені виступи на внутрішній поверхні 129, які проходять під гострим кутом до верхньої поверхні 122. Внутрішня поверхня 129 задньої секції 123 також містить дві подовжені установлювальні лапки 161, які проходять від нижньої поверхні 121 центральної секції 120 майже наполовину висоти Н' донизу вздовж внутрішньої поверхні 129. Центральна секція 120 має подовжні кромки 132 і 134. Ці кромки зміщені всередину на відстань В' від поздовжньої кромки 133 передньої секції 112 і від поздовжньої кромки 137 задньої секції 123. Звернемось зараз до розгляду Фіг. 9 та 10, на яких ізолятор рейкового анкера 110 відповідно до другого варіанту здійснення даного винаходу показаний в системі. Така система містить бетонну шпалу 140, яка являє собою в цілому подовжену прямокутну конструкцію, що має кромки 144 і 145 і верхню поверхню 146. Рейка 142 для залізничних колій містить нижню кромку або поверхню 143. Прокладка 147 встановлена на верхній поверхні 146 бетонної шпали 140 і слугує для установки з проміжком від неї і підтримки рейки 142. Рейковий анкер 150 являє собою зігнуту сталеву конструкцію, що має верхній кінець 152, і що 9 проходить до нижнього кінця 154. Рейка 142 уведена до рейкового анкера 150 звичайним чином. Крім того, рейковий анкер 150 має нижню кромку 156 з верхньою поверхнею 157, яка зміщена нижче і навколо ізолятора 110 рейкового анкера. Верхня поверхня 157 контактує з центральною секцією 120 ізолятора або упирається в неї. Задня секція 123 створює ізоляцію і проміжок між бічною поверхнею 144 бетонної шпали і рейковим анкером 150. Більш того, секція 124 ребра задньої секції містить кутову секцію 126, яка розташована поруч з аналогічною кутовою секцією 149 бетонної шпали 140. Рейковий анкер 150 має проміжні секції 162 і 164, які проходять крізь проміжок А' між внутрішньою поверхнею 119 передньої секції 112 і внутрі 91074 10 шньою поверхнею 129 задньої секції 123. Така установка дозволяє утримувати ізолятор 110 рейкового анкера на місці між рейковим анкером 150 і бетонною шпалою 140. Лапки 163 передньої секції 112 і лапки (не показані) задньої секції 123 щільно охоплюють кінець рейкового анкера 150 і утримують його нижню кромку 156 і верхню поверхню 157. Кутові установлювальні лапки 165 щільно прилягають до зовнішньої кромки рейкового анкера 150. Аналогічно, хоча цього і не видно на кресленнях, кутові установлювальні лапки 166 щільно прилягають до протилежної зовнішньої кромки рейкового анкера 150. 11 91074 12 13 91074 14 15 91074 16 17 Комп’ютерна верстка А. Крулевський 91074 Підписне 18 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
