Спосіб і пристрій для спрямування дозуючої лінії через пристрій розливу напоїв

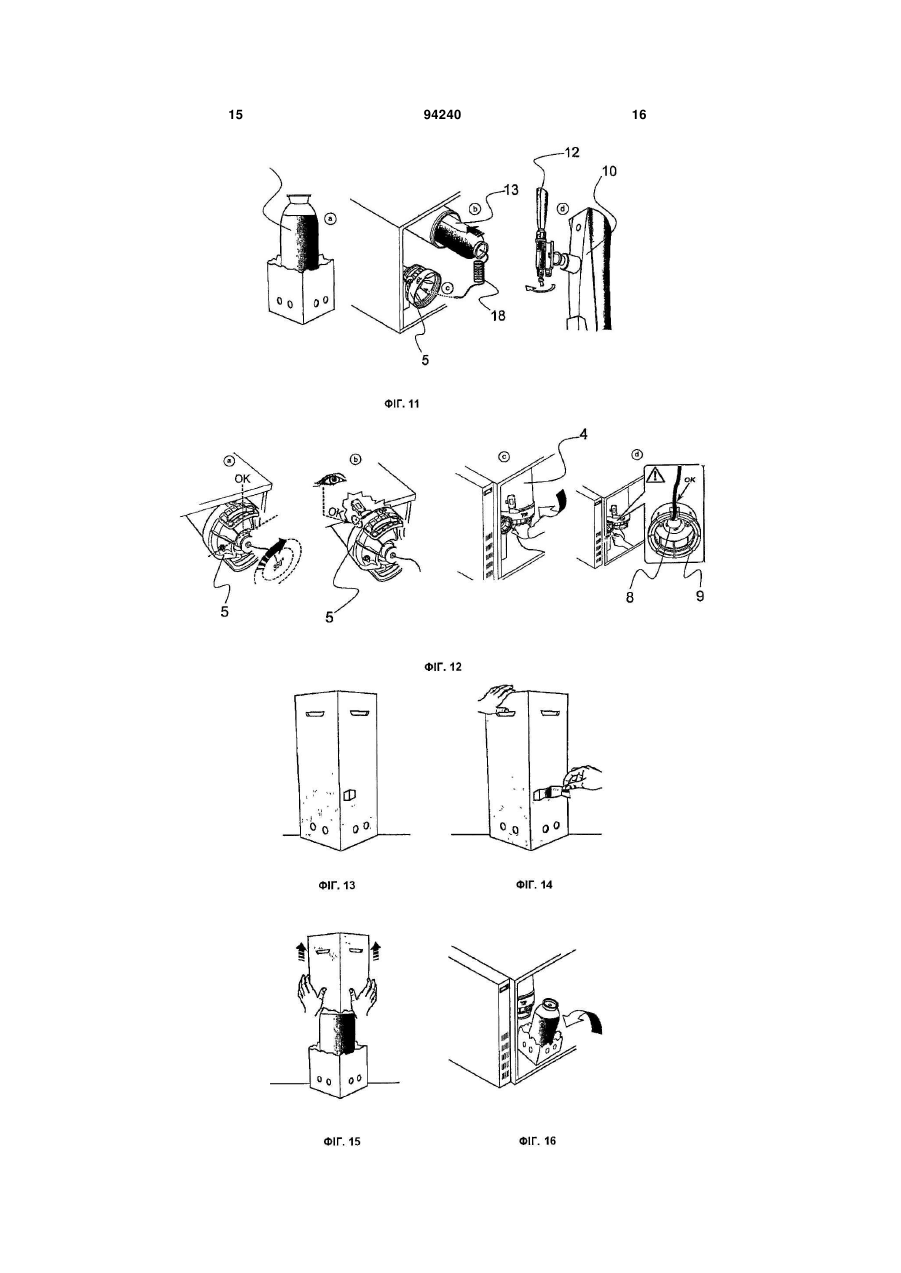

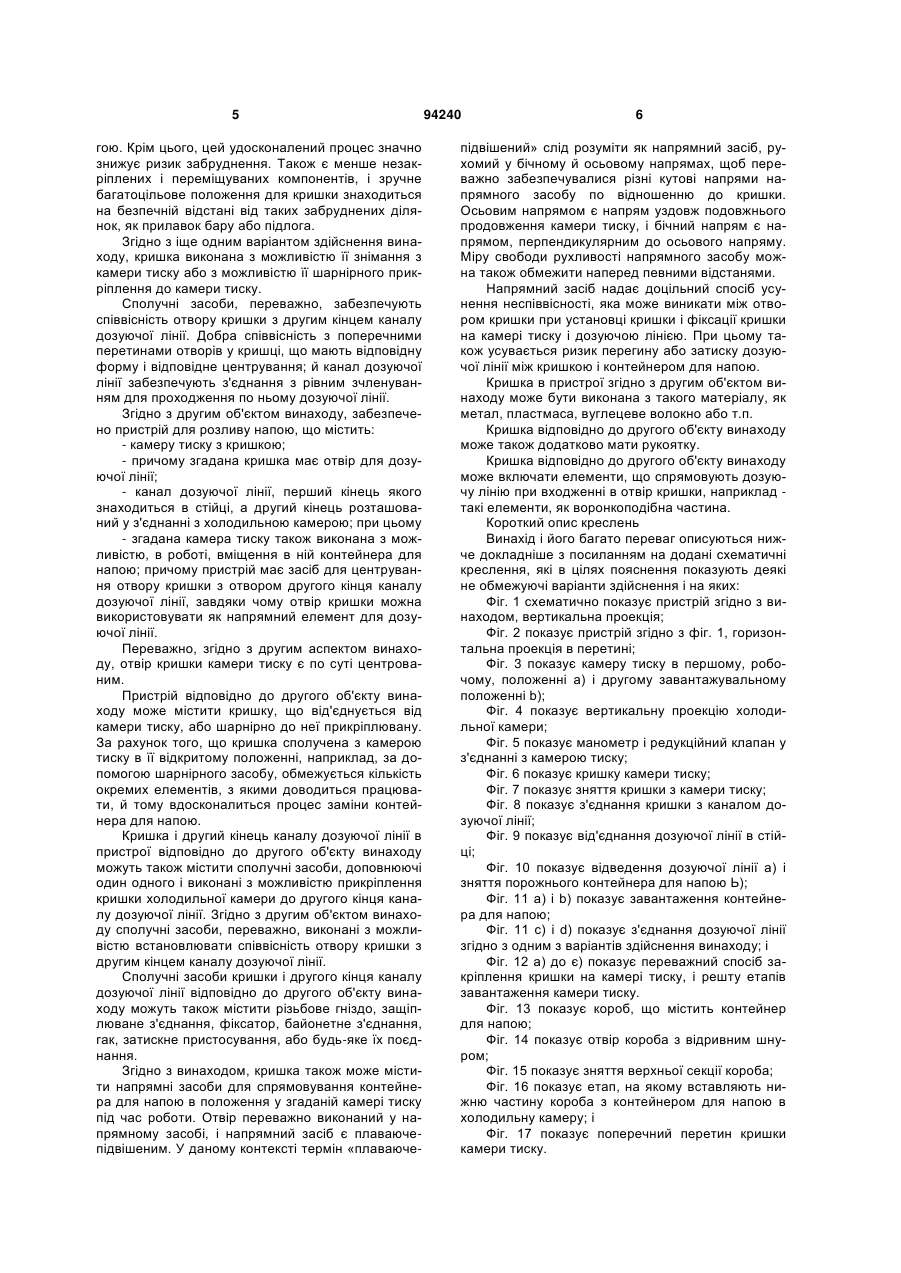

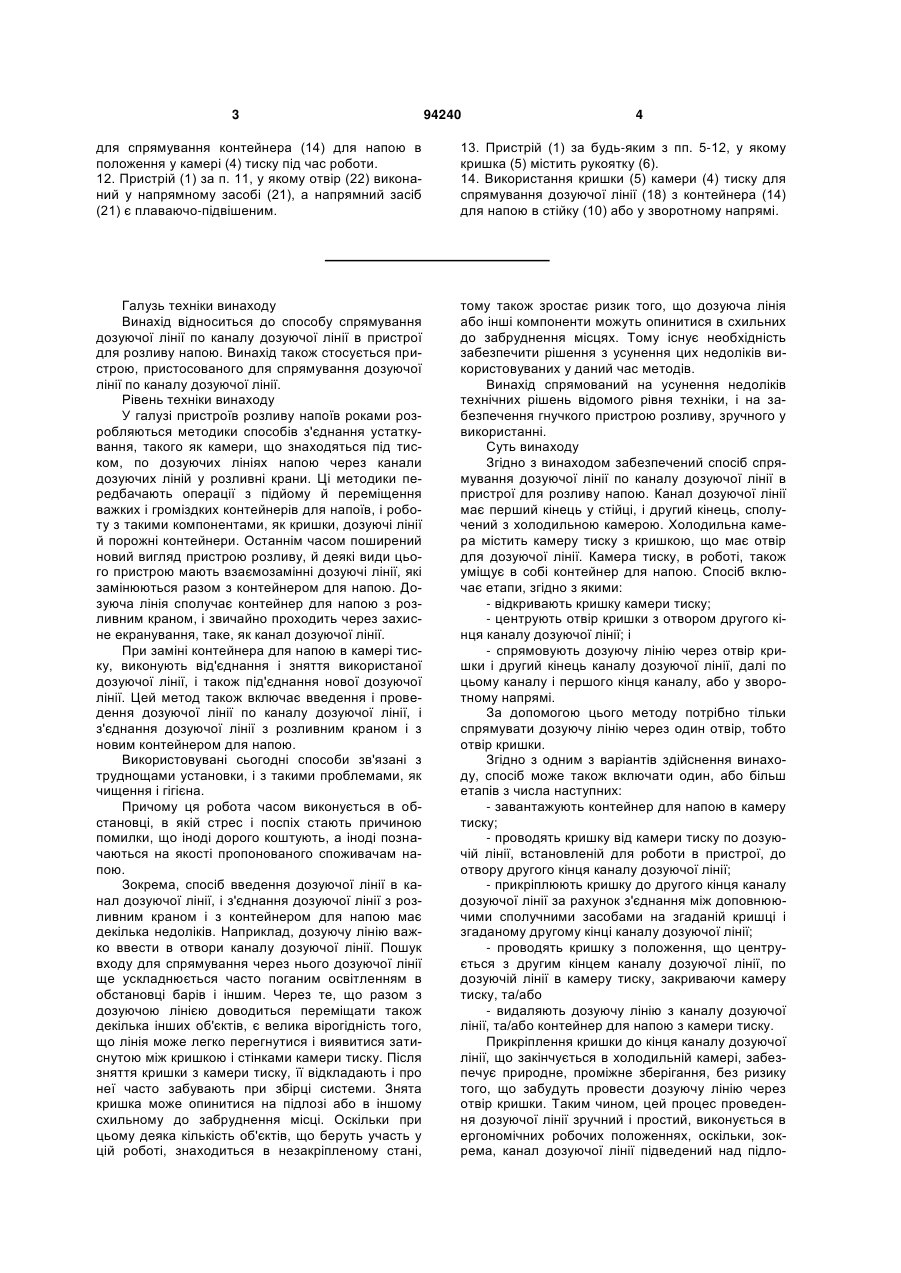

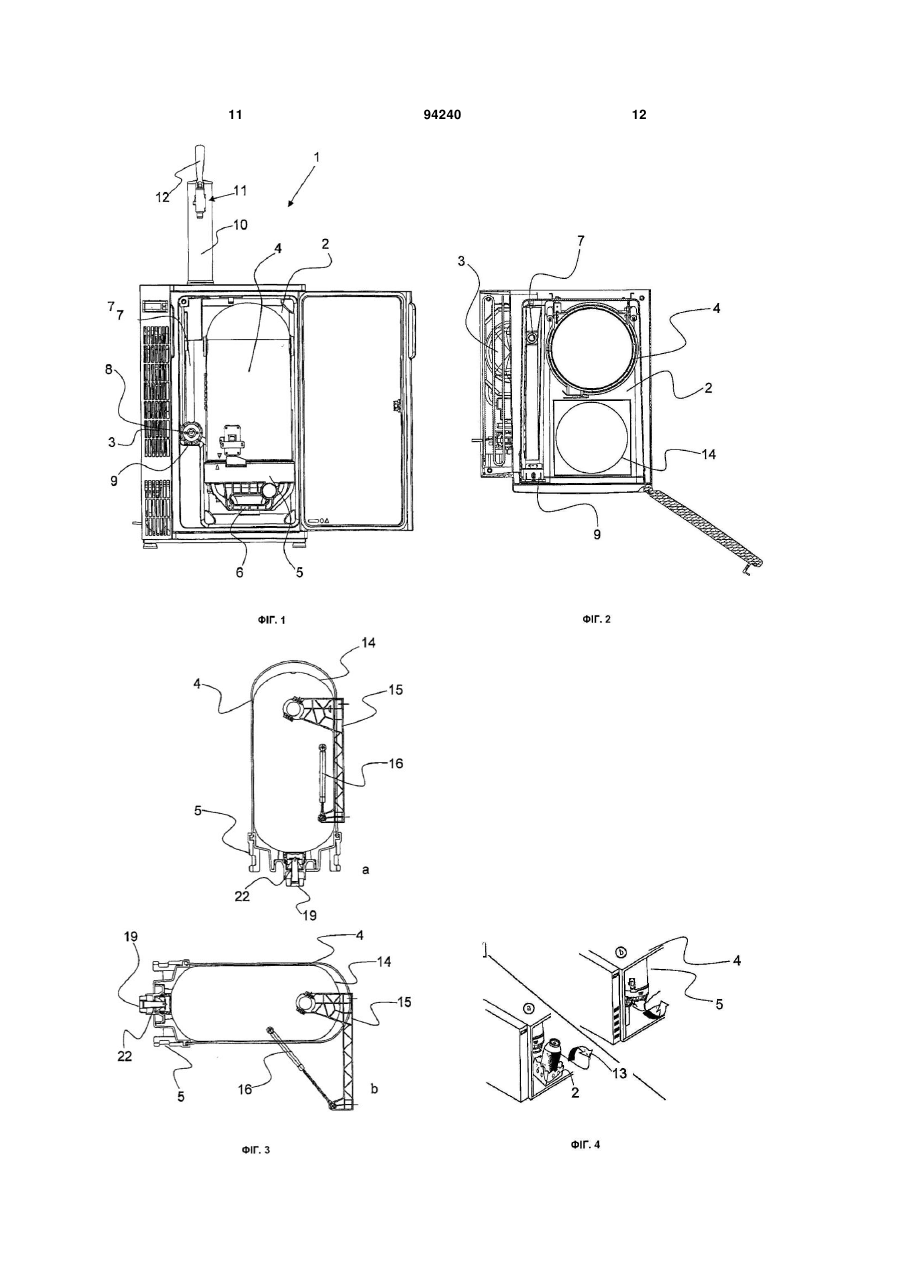

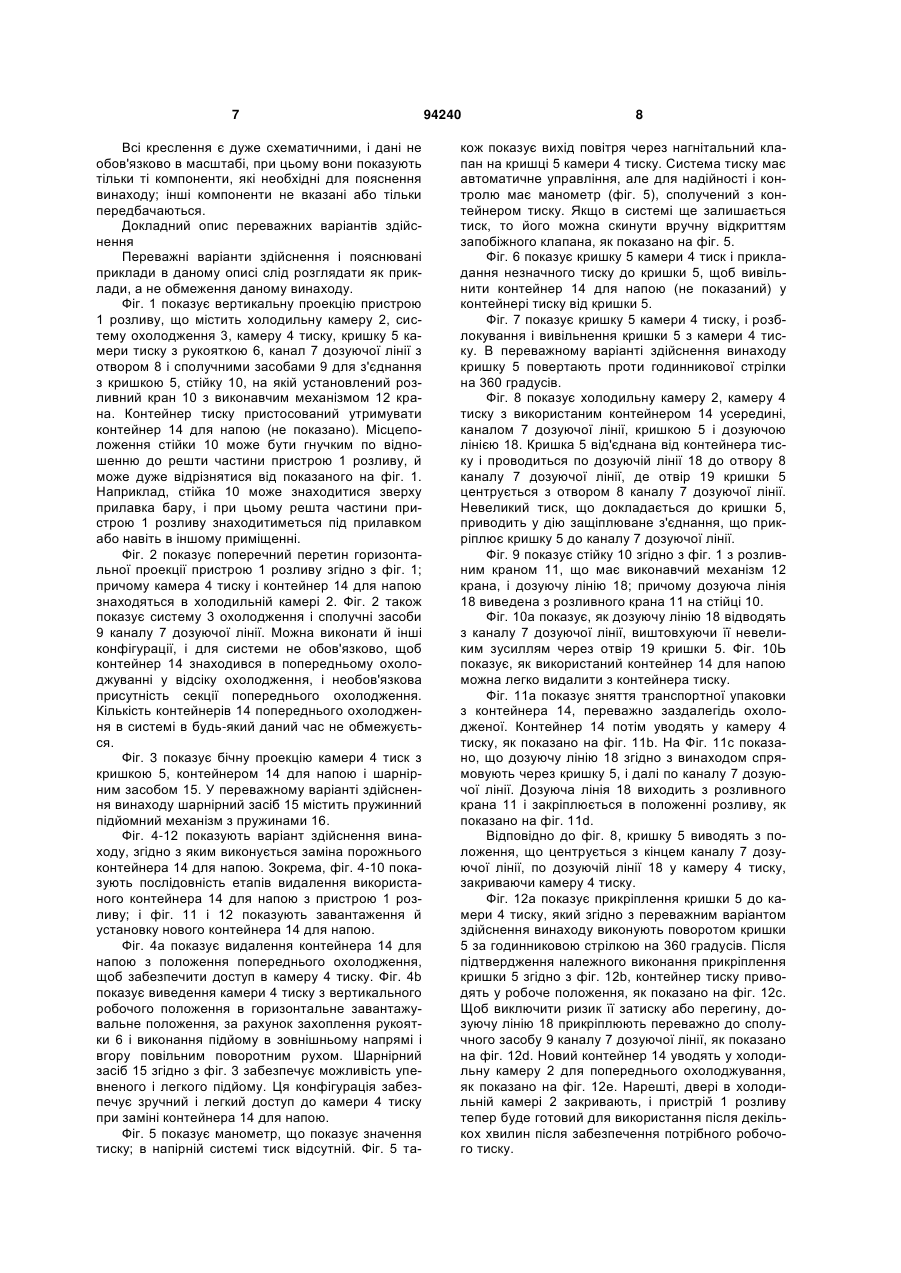

1. Спосіб спрямування дозуючої лінії (18) через канал (7) дозуючої лінії в пристрої (1) для розливу напою, при якому канал (7) дозуючої лінії має перший кінець (20) у стійці (10) і другий кінець (8) у з'єднанні з холодильною камерою (2), причому холодильна камера (2) містить камеру (4) тиску, що має кришку (5) з отвором (19) для дозуючої лінії (18), а камера (4) тиску виконана з можливістю, в роботі, вміщувати в собі контейнер (14) для напою; причому спосіб включає етапи, згідно з якими: відкривають кришку (5) камери (4) тиску, центрують отвір (19) кришки (5) з отвором (8) другого кінця каналу (7) дозуючої лінії, спрямовують дозуючу лінію (18) через отвір (19) кришки (5) і другий кінець каналу (7) дозуючої лінії далі по цьому каналу (7) з першого кінця (20) каналу (7), або у зворотному напрямку. 2. Спосіб за п. 1, що також включає один або більше з наступних етапів: завантажують контейнер (14) для напою в камеру (4) тиску, проводять кришку (5) від камери (4) тиску по дозуючій лінії (18), встановленій для роботи в пристрої (1), до отвору (8) другого кінця каналу (7) дозуючої лінії, прикріплюють кришку (5) до другого кінця каналу (7) дозуючої лінії за рахунок з'єднання між доповнюючими один одного сполучними засобами (9 і 17) на кришці (5) і другому кінці каналу (7) дозуючої лінії, проводять кришку (5) з положення, що центрується з другим кінцем каналу (7) дозуючої лінії, по дозуючій лінії (18) в камеру (4) тиску, закриваючи камеру (4) тиску, та/або видаляють дозуючу лінію 2 (19) 1 3 94240 4 для спрямування контейнера (14) для напою в положення у камері (4) тиску під час роботи. 12. Пристрій (1) за п. 11, у якому отвір (22) виконаний у напрямному засобі (21), а напрямний засіб (21) є плаваючо-підвішеним. 13. Пристрій (1) за будь-яким з пп. 5-12, у якому кришка (5) містить рукоятку (6). 14. Використання кришки (5) камери (4) тиску для спрямування дозуючої лінії (18) з контейнера (14) для напою в стійку (10) або у зворотному напрямі. Галузь техніки винаходу Винахід відноситься до способу спрямування дозуючої лінії по каналу дозуючої лінії в пристрої для розливу напою. Винахід також стосується пристрою, пристосованого для спрямування дозуючої лінії по каналу дозуючої лінії. Рівень техніки винаходу У галузі пристроїв розливу напоїв роками розробляються методики способів з'єднання устаткування, такого як камери, що знаходяться під тиском, по дозуючих лініях напою через канали дозуючих ліній у розливні крани. Ці методики передбачають операції з підйому й переміщення важких і громіздких контейнерів для напоїв, і роботу з такими компонентами, як кришки, дозуючі лінії й порожні контейнери. Останнім часом поширений новий вигляд пристрою розливу, й деякі види цього пристрою мають взаємозамінні дозуючі лінії, які замінюються разом з контейнером для напою. Дозуюча лінія сполучає контейнер для напою з розливним краном, і звичайно проходить через захисне екранування, таке, як канал дозуючої лінії. При заміні контейнера для напою в камері тиску, виконують від'єднання і зняття використаної дозуючої лінії, і також під'єднання нової дозуючої лінії. Цей метод також включає введення і проведення дозуючої лінії по каналу дозуючої лінії, і з'єднання дозуючої лінії з розливним краном і з новим контейнером для напою. Використовувані сьогодні способи зв'язані з труднощами установки, і з такими проблемами, як чищення і гігієна. Причому ця робота часом виконується в обстановці, в якій стрес і поспіх стають причиною помилки, що іноді дорого коштують, а іноді позначаються на якості пропонованого споживачам напою. Зокрема, спосіб введення дозуючої лінії в канал дозуючої лінії, і з'єднання дозуючої лінії з розливним краном і з контейнером для напою має декілька недоліків. Наприклад, дозуючу лінію важко ввести в отвори каналу дозуючої лінії. Пошук входу для спрямування через нього дозуючої лінії ще ускладнюється часто поганим освітленням в обстановці барів і іншим. Через те, що разом з дозуючою лінією доводиться переміщати також декілька інших об'єктів, є велика вірогідність того, що лінія може легко перегнутися і виявитися затиснутою між кришкою і стінками камери тиску. Після зняття кришки з камери тиску, її відкладають і про неї часто забувають при збірці системи. Знята кришка може опинитися на підлозі або в іншому схильному до забруднення місці. Оскільки при цьому деяка кількість об'єктів, що беруть участь у цій роботі, знаходиться в незакріпленому стані, тому також зростає ризик того, що дозуюча лінія або інші компоненти можуть опинитися в схильних до забруднення місцях. Тому існує необхідність забезпечити рішення з усунення цих недоліків використовуваних у даний час методів. Винахід спрямований на усунення недоліків технічних рішень відомого рівня техніки, і на забезпечення гнучкого пристрою розливу, зручного у використанні. Суть винаходу Згідно з винаходом забезпечений спосіб спрямування дозуючої лінії по каналу дозуючої лінії в пристрої для розливу напою. Канал дозуючої лінії має перший кінець у стійці, і другий кінець, сполучений з холодильною камерою. Холодильна камера містить камеру тиску з кришкою, що має отвір для дозуючої лінії. Камера тиску, в роботі, також уміщує в собі контейнер для напою. Спосіб включає етапи, згідно з якими: - відкривають кришку камери тиску; - центрують отвір кришки з отвором другого кінця каналу дозуючої лінії; і - спрямовують дозуючу лінію через отвір кришки і другий кінець каналу дозуючої лінії, далі по цьому каналу і першого кінця каналу, або у зворотному напрямі. За допомогою цього методу потрібно тільки спрямувати дозуючу лінію через один отвір, тобто отвір кришки. Згідно з одним з варіантів здійснення винаходу, спосіб може також включати один, або більш етапів з числа наступних: - завантажують контейнер для напою в камеру тиску; - проводять кришку від камери тиску по дозуючій лінії, встановленій для роботи в пристрої, до отвору другого кінця каналу дозуючої лінії; - прикріплюють кришку до другого кінця каналу дозуючої лінії за рахунок з'єднання між доповнюючими сполучними засобами на згаданій кришці і згаданому другому кінці каналу дозуючої лінії; - проводять кришку з положення, що центрується з другим кінцем каналу дозуючої лінії, по дозуючій лінії в камеру тиску, закриваючи камеру тиску, та/або - видаляють дозуючу лінію з каналу дозуючої лінії, та/або контейнер для напою з камери тиску. Прикріплення кришки до кінця каналу дозуючої лінії, що закінчується в холодильній камері, забезпечує природне, проміжне зберігання, без ризику того, що забудуть провести дозуючу лінію через отвір кришки. Таким чином, цей процес проведення дозуючої лінії зручний і простий, виконується в ергономічних робочих положеннях, оскільки, зокрема, канал дозуючої лінії підведений над підло 5 гою. Крім цього, цей удосконалений процес значно знижує ризик забруднення. Також є менше незакріплених і переміщуваних компонентів, і зручне багатоцільове положення для кришки знаходиться на безпечній відстані від таких забруднених ділянок, як прилавок бару або підлога. Згідно з іще одним варіантом здійснення винаходу, кришка виконана з можливістю її знімання з камери тиску або з можливістю її шарнірного прикріплення до камери тиску. Сполучні засоби, переважно, забезпечують співвісність отвору кришки з другим кінцем каналу дозуючої лінії. Добра співвісність з поперечними перетинами отворів у кришці, що мають відповідну форму і відповідне центрування; й канал дозуючої лінії забезпечують з'єднання з рівним зчленуванням для проходження по ньому дозуючої лінії. Згідно з другим об'єктом винаходу, забезпечено пристрій для розливу напою, що містить: - камеру тиску з кришкою; - причому згадана кришка має отвір для дозуючої лінії; - канал дозуючої лінії, перший кінець якого знаходиться в стійці, а другий кінець розташований у з'єднанні з холодильною камерою; при цьому - згадана камера тиску також виконана з можливістю, в роботі, вміщення в ній контейнера для напою; причому пристрій має засіб для центрування отвору кришки з отвором другого кінця каналу дозуючої лінії, завдяки чому отвір кришки можна використовувати як напрямний елемент для дозуючої лінії. Переважно, згідно з другим аспектом винаходу, отвір кришки камери тиску є по суті центрованим. Пристрій відповідно до другого об'єкту винаходу може містити кришку, що від'єднується від камери тиску, або шарнірно до неї прикріплювану. За рахунок того, що кришка сполучена з камерою тиску в її відкритому положенні, наприклад, за допомогою шарнірного засобу, обмежується кількість окремих елементів, з якими доводиться працювати, й тому вдосконалиться процес заміни контейнера для напою. Кришка і другий кінець каналу дозуючої лінії в пристрої відповідно до другого об'єкту винаходу можуть також містити сполучні засоби, доповнюючі один одного і виконані з можливістю прикріплення кришки холодильної камери до другого кінця каналу дозуючої лінії. Згідно з другим об'єктом винаходу сполучні засоби, переважно, виконані з можливістю встановлювати співвісність отвору кришки з другим кінцем каналу дозуючої лінії. Сполучні засоби кришки і другого кінця каналу дозуючої лінії відповідно до другого об'єкту винаходу можуть також містити різьбове гніздо, защіплюване з'єднання, фіксатор, байонетне з'єднання, гак, затискне пристосування, або будь-яке їх поєднання. Згідно з винаходом, кришка також може містити напрямні засоби для спрямовування контейнера для напою в положення у згаданій камері тиску під час роботи. Отвір переважно виконаний у напрямному засобі, і напрямний засіб є плаваючепідвішеним. У даному контексті термін «плаваюче 94240 6 підвішений» слід розуміти як напрямний засіб, рухомий у бічному й осьовому напрямах, щоб переважно забезпечувалися різні кутові напрями напрямного засобу по відношенню до кришки. Осьовим напрямом є напрям уздовж подовжнього продовження камери тиску, і бічний напрям є напрямом, перпендикулярним до осьового напряму. Міру свободи рухливості напрямного засобу можна також обмежити наперед певними відстанями. Напрямний засіб надає доцільний спосіб усунення неспіввісності, яка може виникати між отвором кришки при установці кришки і фіксації кришки на камері тиску і дозуючою лінією. При цьому також усувається ризик перегину або затиску дозуючої лінії між кришкою і контейнером для напою. Кришка в пристрої згідно з другим об'єктом винаходу може бути виконана з такого матеріалу, як метал, пластмаса, вуглецеве волокно або т.п. Кришка відповідно до другого об'єкту винаходу може також додатково мати рукоятку. Кришка відповідно до другого об'єкту винаходу може включати елементи, що спрямовують дозуючу лінію при входженні в отвір кришки, наприклад такі елементи, як воронкоподібна частина. Короткий опис креслень Винахід і його багато переваг описуються нижче докладніше з посиланням на додані схематичні креслення, які в цілях пояснення показують деякі не обмежуючі варіанти здійснення і на яких: Фіг. 1 схематично показує пристрій згідно з винаходом, вертикальна проекція; Фіг. 2 показує пристрій згідно з фіг. 1, горизонтальна проекція в перетині; Фіг. 3 показує камеру тиску в першому, робочому, положенні а) і другому завантажувальному положенні b); Фіг. 4 показує вертикальну проекцію холодильної камери; Фіг. 5 показує манометр і редукційний клапан у з'єднанні з камерою тиску; Фіг. 6 показує кришку камери тиску; Фіг. 7 показує зняття кришки з камери тиску; Фіг. 8 показує з'єднання кришки з каналом дозуючої лінії; Фіг. 9 показує від'єднання дозуючої лінії в стійці; Фіг. 10 показує відведення дозуючої лінії а) і зняття порожнього контейнера для напою Ь); Фіг. 11 а) і b) показує завантаження контейнера для напою; Фіг. 11 с) і d) показує з'єднання дозуючої лінії згідно з одним з варіантів здійснення винаходу; і Фіг. 12 а) до є) показує переважний спосіб закріплення кришки на камері тиску, і решту етапів завантаження камери тиску. Фіг. 13 показує короб, що містить контейнер для напою; Фіг. 14 показує отвір короба з відривним шнуром; Фіг. 15 показує зняття верхньої секції короба; Фіг. 16 показує етап, на якому вставляють нижню частину короба з контейнером для напою в холодильну камеру; і Фіг. 17 показує поперечний перетин кришки камери тиску. 7 Всі креслення є дуже схематичними, і дані не обов'язково в масштабі, при цьому вони показують тільки ті компоненти, які необхідні для пояснення винаходу; інші компоненти не вказані або тільки передбачаються. Докладний опис переважних варіантів здійснення Переважні варіанти здійснення і пояснювані приклади в даному описі слід розглядати як приклади, а не обмеження даному винаходу. Фіг. 1 показує вертикальну проекцію пристрою 1 розливу, що містить холодильну камеру 2, систему охолодження 3, камеру 4 тиску, кришку 5 камери тиску з рукояткою 6, канал 7 дозуючої лінії з отвором 8 і сполучними засобами 9 для з'єднання з кришкою 5, стійку 10, на якій установлений розливний кран 10 з виконавчим механізмом 12 крана. Контейнер тиску пристосований утримувати контейнер 14 для напою (не показано). Місцеположення стійки 10 може бути гнучким по відношенню до решти частини пристрою 1 розливу, й може дуже відрізнятися від показаного на фіг. 1. Наприклад, стійка 10 може знаходитися зверху прилавка бару, і при цьому решта частини пристрою 1 розливу знаходитиметься під прилавком або навіть в іншому приміщенні. Фіг. 2 показує поперечний перетин горизонтальної проекції пристрою 1 розливу згідно з фіг. 1; причому камера 4 тиску і контейнер 14 для напою знаходяться в холодильній камері 2. Фіг. 2 також показує систему 3 охолодження і сполучні засоби 9 каналу 7 дозуючої лінії. Можна виконати й інші конфігурації, і для системи не обов'язково, щоб контейнер 14 знаходився в попередньому охолоджуванні у відсіку охолодження, і необов'язкова присутність секції попереднього охолодження. Кількість контейнерів 14 попереднього охолодження в системі в будь-який даний час не обмежується. Фіг. 3 показує бічну проекцію камери 4 тиск з кришкою 5, контейнером 14 для напою і шарнірним засобом 15. У переважному варіанті здійснення винаходу шарнірний засіб 15 містить пружинний підйомний механізм з пружинами 16. Фіг. 4-12 показують варіант здійснення винаходу, згідно з яким виконується заміна порожнього контейнера 14 для напою. Зокрема, фіг. 4-10 показують послідовність етапів видалення використаного контейнера 14 для напою з пристрою 1 розливу; і фіг. 11 і 12 показують завантаження й установку нового контейнера 14 для напою. Фіг. 4а показує видалення контейнера 14 для напою з положення попереднього охолодження, щоб забезпечити доступ в камеру 4 тиску. Фіг. 4b показує виведення камери 4 тиску з вертикального робочого положення в горизонтальне завантажувальне положення, за рахунок захоплення рукоятки 6 і виконання підйому в зовнішньому напрямі і вгору повільним поворотним рухом. Шарнірний засіб 15 згідно з фіг. 3 забезпечує можливість упевненого і легкого підйому. Ця конфігурація забезпечує зручний і легкий доступ до камери 4 тиску при заміні контейнера 14 для напою. Фіг. 5 показує манометр, що показує значення тиску; в напірній системі тиск відсутній. Фіг. 5 та 94240 8 кож показує вихід повітря через нагнітальний клапан на кришці 5 камери 4 тиску. Система тиску має автоматичне управління, але для надійності і контролю має манометр (фіг. 5), сполучений з контейнером тиску. Якщо в системі ще залишається тиск, то його можна скинути вручну відкриттям запобіжного клапана, як показано на фіг. 5. Фіг. 6 показує кришку 5 камери 4 тиск і прикладання незначного тиску до кришки 5, щоб вивільнити контейнер 14 для напою (не показаний) у контейнері тиску від кришки 5. Фіг. 7 показує кришку 5 камери 4 тиску, і розблокування і вивільнення кришки 5 з камери 4 тиску. В переважному варіанті здійснення винаходу кришку 5 повертають проти годинникової стрілки на 360 градусів. Фіг. 8 показує холодильну камеру 2, камеру 4 тиску з використаним контейнером 14 усередині, каналом 7 дозуючої лінії, кришкою 5 і дозуючою лінією 18. Кришка 5 від'єднана від контейнера тиску і проводиться по дозуючій лінії 18 до отвору 8 каналу 7 дозуючої лінії, де отвір 19 кришки 5 центрується з отвором 8 каналу 7 дозуючої лінії. Невеликий тиск, що докладається до кришки 5, приводить у дію защіплюване з'єднання, що прикріплює кришку 5 до каналу 7 дозуючої лінії. Фіг. 9 показує стійку 10 згідно з фіг. 1 з розливним краном 11, що має виконавчий механізм 12 крана, і дозуючу лінію 18; причому дозуюча лінія 18 виведена з розливного крана 11 на стійці 10. Фіг. 10а показує, як дозуючу лінію 18 відводять з каналу 7 дозуючої лінії, виштовхуючи її невеликим зусиллям через отвір 19 кришки 5. Фіг. 10Ь показує, як використаний контейнер 14 для напою можна легко видалити з контейнера тиску. Фіг. 11а показує зняття транспортної упаковки з контейнера 14, переважно заздалегідь охолодженої. Контейнер 14 потім уводять у камеру 4 тиску, як показано на фіг. 11b. На Фіг. 11с показано, що дозуючу лінію 18 згідно з винаходом спрямовують через кришку 5, і далі по каналу 7 дозуючої лінії. Дозуюча лінія 18 виходить з розливного крана 11 і закріплюється в положенні розливу, як показано на фіг. 11d. Відповідно до фіг. 8, кришку 5 виводять з положення, що центрується з кінцем каналу 7 дозуючої лінії, по дозуючій лінії 18 у камеру 4 тиску, закриваючи камеру 4 тиску. Фіг. 12а показує прикріплення кришки 5 до камери 4 тиску, який згідно з переважним варіантом здійснення винаходу виконують поворотом кришки 5 за годинниковою стрілкою на 360 градусів. Після підтвердження належного виконання прикріплення кришки 5 згідно з фіг. 12b, контейнер тиску приводять у робоче положення, як показано на фіг. 12с. Щоб виключити ризик її затиску або перегину, дозуючу лінію 18 прикріплюють переважно до сполучного засобу 9 каналу 7 дозуючої лінії, як показано на фіг. 12d. Новий контейнер 14 уводять у холодильну камеру 2 для попереднього охолоджування, як показано на фіг. 12е. Нарешті, двері в холодильній камері 2 закривають, і пристрій 1 розливу тепер буде готовий для використання після декількох хвилин після забезпечення потрібного робочого тиску. 9 Фіг. 13-16 показують послідовність розпаковування і введення нового контейнера 14 для напою в секцію попереднього охолодження холодильної камери 2. Фіг. 13 показує захисний короб, що містить контейнер 14 для напою. Короб може бути зроблений з такого матеріалу, як картон, і також може мати ручки, як показано на фіг. 13. Фіг. 14 показує зручне відкриття короба розташованим навколо короба відривним шнуром. При цьому верхня частина короба відділяється від нижньої частини, піднімається і знімається, як показано на фіг. 15. Таким чином, відкривається верхня частина контейнера 14 для напою, внаслідок чого зменшуються ізолюючі ефекти, забезпечується можливість швидшого й легшого подальшого завантаження контейнера 14 для напою. Фіг. 16 показує, як контейнер 14 для напою вводять у секцію попереднього охолодження холодильної камери 2. Фіг. 17 показує поперечний перетин кришки 5 камери 4 тиску, при цьому показано напрямний засіб 21, який спрямовує контейнер 14 для напою (не показаний) у положення в камері 4 тиску під час роботи. Отвір 22 в напрямному засобі 21 виконано для забезпечення можливості плаваючого підвішування сполучного засобу 17 для прикріплення кришки 5 до другого кінця каналу 7 дозуючої лінії (не показано), і також для сприяння вивільненню контейнера для напою від кришки після роботи. Згідно з альтернативним варіантом здійснення винаходу, дозуючу лінію 18 відокремлюють від системи, і при цьому вивільняються обидва її кінці, забезпечуючи можливість вільного вибору порядку з'єднання дозуючої лінії 18 з розливним краном 11 і контейнером 14 для напою, і проведення через кришку 5 і канал 7 дозуючої лінії. Наприклад, дозуючу лінію 18 можна провести від розливного крана 11 через канал 7 дозуючої лінії, через отвір 19 кришки 5, і в контейнер 14 для напою, що знаходиться в камері 4 тиску. Згідно з іще одним варіантом здійснення винаходу, дозуюча лінія 18 залишається сполученою з розливним краном 11, і дозуючу лінію 18 від'єднують тільки від контейнера 14 для напою. 94240 10 Згідно з одним з варіантів здійснення винаходу, кришка 5 і камера 4 тиску сполучені з шарнірним засобом 15. Шарнірний засіб 15 виконано з можливістю забезпечення автоматичного центрування отвору 19 кришки 5 з отвором 8 каналу 7 дозуючої лінії, що закінчується в холодильній камері 2, коли кришка 5 знаходиться в її відкритому положенні при заміні контейнера 14 для напою. Сполучні елементи кришки 5 і кінця каналу 7 дозуючої лінії, що закінчується в холодильній камері 2, можуть мати такий сполучний засіб 9, як втулковий механізм, байонетне з'єднання, гак, затискне пристосування, ущільнювальне кільце, затвор або зчеплення, або будь-яку комбінацію цих пристроїв. Хоча подані способи і пристрій 1, і також креслення розкривають клапан, сполучений з вихідним кінцем дозуючої лінії 18 і замінюваний у дозуючій лінії 18, але ідея винаходу також припускає можливість окремого клапана, який не замінюється одночасно з дозуючою лінією 18. Таким чином, вихідний кінець дозуючої лінії 18 і клапан можуть мати доповнюючий засіб 9, легко відокремлюваний. Крім цього, вихідний кінець дозуючої лінії 18 (і також вхідний кінець, якщо він не змонтований у контейнері 14 для напою) може мати ковпак, кожух або кришку, які можна легко зняти після проведення через пристрій 1 і безпосередньо перед монтуванням дозуючої лінії 18 у клапані і контейнері 14 для напою, відповідно. За рахунок цього забезпечується підтримання в чистоті внутрішнього простору дозуючої лінії 18, і виключається можливість того, що який-небудь компонент, що контактує з напоєм, буде забрудненим. Клапан (якщо він поміщений на дозуючій лінії 18 безпосередньо до проведення через пристрій 1) теж може мати ковпак, кожух або кришку з тих же вказаних вище причин. Винахід викладений вище у зв'язку з його переважними варіантами здійснення, але фахівцю в даній галузі техніки буде очевидною можливість здійснення деяких змін у ньому в рамках формули винаходу, що наводиться нижче. 11 94240 12 13 94240 14 15 94240 16 17 Комп’ютерна верстка Г. Паяльніков 94240 Підписне 18 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
